2. Мережі IP.

_______________________________________________________________________________________

___________________________________________________________________________________________________

М. Павликевич. Телекомунікаційні мережі. Навчальний посібник для студентів спеціальності

"Інформаційні мережі зв'язку, 2009.

151

 Встановити MBONE-застосування. Це ужиткові програми, розроблені для MBONE, які

можуть приймати широкомовний трафік, такий як відображення відеопрезентацій. Наобхідно

завантажити ці застосування до робочої станції.

7.2. Основи групової широкомовності в IP-мережах

Групова широкомовність IP – це технологія ощадності ширини смуги, яка зменшує трафік

шляхом одночасного доручення окремого інформаційного потоку потенціально тисячам

корпоративних або індивідуальних приймачів. Застосуваннями, які отримують вигоду від групової

широкомовності, є відеоконференції, корпоративна комунікація, дистанційне навчання і доручення

програмного забезпечення, новини.

Групова широкомовність IP доручає джерельний трафік до багатьох приймачів, не

навантажуючи джерело або приймачі, оскільки використовує мінімум ширини смуги. Групові

широкомовні пакети реплікуються в мережі у пунктах розходження шляхів за допомогою роутерів,

оснащених PIM або іншими проьтоколами, які підтримують широкомовність. Тому доручення даних

багатьом користувачам більш ефективне.

Багато альтернатив до групової широкомовності IP вимагають, щоб джерело висилало понад

одну копію даних. Групова широкомовність IP є шляхом до одночасного висилання даних до

багатьох приймачів (рис. 7.1).

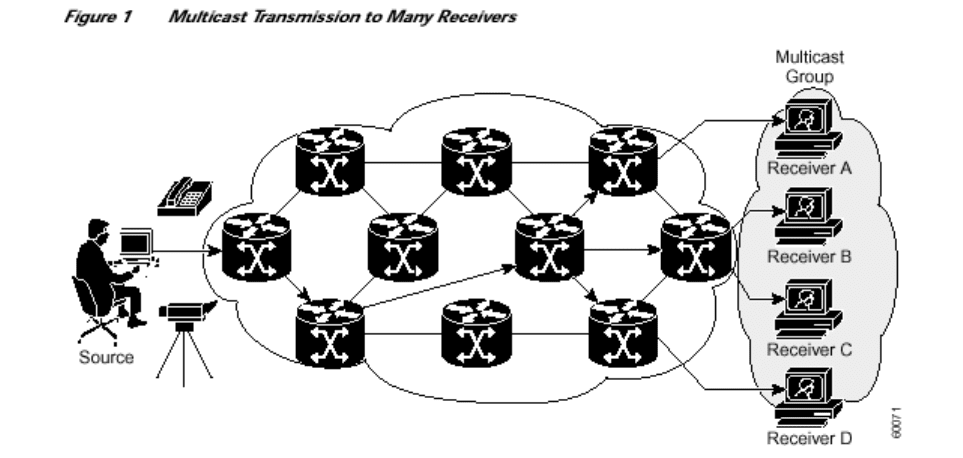

Рис. 7.1. Схема одночасного пересилання даних до багатьох приймачів.

У прикладі, показаному на рис. 1 приймачі (визначена широкомовна група) зацікавлені у

прийманні від джерела потоку даних відео. Приймачі відзначають свою зацікавленість через

висилання станцією звіту протоколу IGMP до роутерів у мережі. Роутери відповідальні за доручення

даних від джерела до приймачів. Ці роутери використовують протокол PIM для динамічного

створення широкомовного розподільчого дерева. Тоді потік даних відео буде доручений тільки до

тих сегментів мережі, які містяться у шляху між джерелом і приймачами. Цей процес більш детально

описаний нижче.

7.2.1. Концепція широкомовної групи

Групова широкомовність базується на концепції групи. Це довільна група приймачів, які

зацікавлені в отриманні конкретного потоку даних. Група не має фізичних чи географічних меж, бо

станції можуть бути розміщені будь-де в Internet або в довільній приватній мережі. Станції,

зацікавлені в прийманні даних конкретної групи, мусять об’єднатися в групу, використовуючи

протокол IGMP. Станція мусить бути членом групи, щоб приймати потік даних.

2. Мережі IP.

_______________________________________________________________________________________

___________________________________________________________________________________________________

М. Павликевич. Телекомунікаційні мережі. Навчальний посібник для студентів спеціальності

"Інформаційні мережі зв'язку, 2009.

152

7.2.2. Групові широкомовні IP-адреси

Групові широкомовні IP-адреси визначають множину IP-станцій, об’єднаних у групу і

зацікавлених в отриманні широкомовного трафіку, призначеного для цієї конкретної групи. IANA

керує призначенням групових широкомовних IP-адрес і виділила адресний простір класу D для цієї

мети, тобто адреси в діапазоні від 224.0.0.0 до 239.255.255.255. Ці адреси використовуються тільки як

групові адреси або як адреси призначення для групового широкомовного IP-трафіку. Адресами

джерел широкомовних данограм є завжди індивідуальні адреси.

Таблиця 7.1. Призначення діапазонів групових широкомовних IP-адрес.

Опис

Діапазон

Зарезервовані адреси локальних каналів

224.0.0.0

/24

Глобально доступні ад

реси

224.0.1.0 до 238.255.255.255

Адреси для специфічних джерел широкомовності

232.0.0.0

GLOP

адреси

233.0.0.0

Обмежено доступні адреси

239.0.0.0

IANA зарезервувала адреси в діапазоні 224.0.0.0/24 для використання мережевими

протоколами в сегментах локальних мереж. Пакети з цимии адресами ніколи не повинні бути

висилані до роутерів і звичайно висилаються зі значенням TTL=1. Мережеві протоколи

використовують ці адреси для автоматичного знаходження роутерів і для повідомлення важливої

маршрутизаційної інформації. Наприклад, протокол OSPF використовує адреси 224.0.0.5 і 224.0.0.6

для обміну інформацією про стан зв’язку. У табл. 2 вказані окремі добре відомі адреси локальних

каналів.

Таблиця 7.2. Приклади адрес локальних зв’язків.

адреса

Використан

ня

224.0.0.1

Усі системи у цій підмережі

224.0.0.2

Усі роутери у цій підмережі

224.0.0.5

Роутери

OSPF

224.0.0.6

Призначені роутери

OSPF

224.0.0.12

Агент протоколу

DHCP

Адреси в діапазоні від 224.0.1.0 до 238.255.255.255 є глобально доступними і вживаються для

пересилання груповихширокомовних даних через Internet. Деякі з цих адрес зарезервовані IANA для

використання широкомовними застосуваннями. Наприклад, адреса 224.0.1.1. зарезервована для

Мережевого часового протоколу (Network Time Protocol – NTP). Зарезевовані адреси для групових

широкомовних засосувань визначені в RFC 1112.

Адреси в діапазоні 232.0.0.0/8 зарезерврвані для специфічних джерел групової

широкомовності (Source Specific Multicast – SSM). SSM є розширенням протоколу PIM і дозволяє

ефективне доручення даних у в комунікації “один-багато”.

RFC 2770 пропонує, щоб діапазон адрес 233.0.0.0/8 був зарезервований для адрес, статично

визначених організаціями, які завжди мають зарезервований номер автономної системи. Це

називають GLOP-адресацією. Номер автономної системи вбудований у другий і третій октети адреси

вказаного діапазону.

Адреси в діапазоні 239.0.0.0/8 називають обмежено доступними або адміністративно

доступними. Ці адреси описані в RFC 2365 і утримуються для локальних груп або організацій.

Компанії, університети або інші організації можуть використовувати обмежено доступні адреси для

того, щоб їх локальні групові широкомовні застосування не пересилалися за межі їх домену. Роутири

звичайно конфігуруються з фільтрами для запобігання проходженню групового широкомовного

трафіку в цьому діапазоні адрес зовні автономної системи або довільного дгомену, визначеного

користувачем. Всередині автономної системи або домену адресний діапазон обмеженої доступності

2. Мережі IP.

_______________________________________________________________________________________

___________________________________________________________________________________________________

М. Павликевич. Телекомунікаційні мережі. Навчальний посібник для студентів спеціальності

"Інформаційні мережі зв'язку, 2009.

153

може бути поділений і визначені локальні межі горупової широкомовності. Цей поділ називають

обмеженням доступності адрес і це дозволяє повторне використання адрес у різних менших доменах.

7.2.3. Широкомовні групові адреси Рівня 2

Звичайно карта мережевого інтерфейсу станції, розташованої в сегменті LAN, повинна

приймати тільки пакети, вислані за її вбудованою MAC-адресою або за широкомовною адресою. При

IP груповій широкомовності окремі станції повинні бути здатними приймати окремий потік даних зі

спільною MAC-адресою призначення. Це означає, що багато різних станцій повинні приймати ті самі

пакети і водночас бути здатними розрізняти різні широкомовні групи. Одним зі способів здійснення

цього є безпосереднє відображення групових широкомовних адрес класу D на MAC-адреси. З

використанням цього методу мережева карта може приймати пакети, призначені багатьом різним

MAC-адресам, тобто власній індивідуальній адресі, широкомовній адресі і діапазону групових

широкомовних адрес. Специфікації IEEE LAN надають можливість для пересилання широкомовних і

групових широкомовних пакетів. Згідно зі стандартом IEEE 802.3 біт 0 у першому октеті

використовується для індикації широкомовного або групового широкомовного пакету (рис.2).

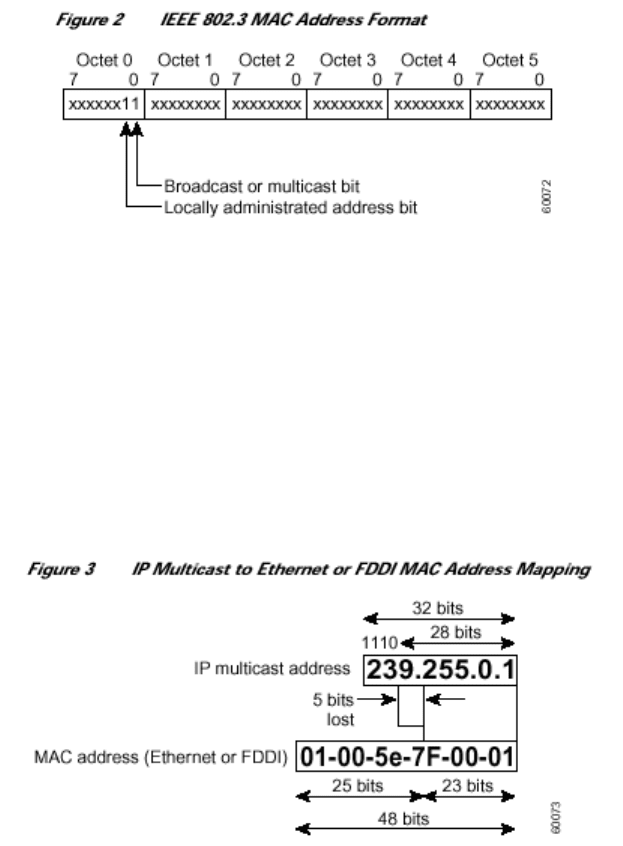

Рис. 7.2.

Цей біт вказує, що рамка призначена для групи станцій або для всіх станцій у мережі (в останньому

випадку адреса має вигляд 0xFFFF.FFFF.FFFF). IP-широкомовність використовує цю здатність для

висилання пакетів до групи станцій у сегменті LAN.

7.2.3.1.

Відображення на MAC-адреси Ethernet.

IANA виділила половину блоку MAC-адрес Ethernet, який починається з 01:00:5E у

шістнадцятковому форматі, для групових широкомовних адрес. Отже, діапазон адрес від

0100.5e00.0000 до 0100.5e7f.ffff – це наявний діапазон MAC-адрес Ethernet для групової

широкомовності IP. Це виділення дозволяє 23 бітам Ethernet-адреси відповідати груповій

широкомовній адресі IP. Відображення поміщає менші 23 біти групової широкомовної адреси IP у ці

наявні 23 біти в Ethernet-адресі (див. рис. 3).

Рис.. 7.3.

Оскільки верхні п’ять бітів широкомовної групової IP-адреси відкидаються при цьому відображенні,

то результуюча адреса неунікальна. Дійсно, ідентифікатори 32 різних широкомовних груп

відображаються на ту саму Ethernet-адресу (рис. 4).

2. Мережі IP.

_______________________________________________________________________________________

___________________________________________________________________________________________________

М. Павликевич. Телекомунікаційні мережі. Навчальний посібник для студентів спеціальності

"Інформаційні мережі зв'язку, 2009.

154

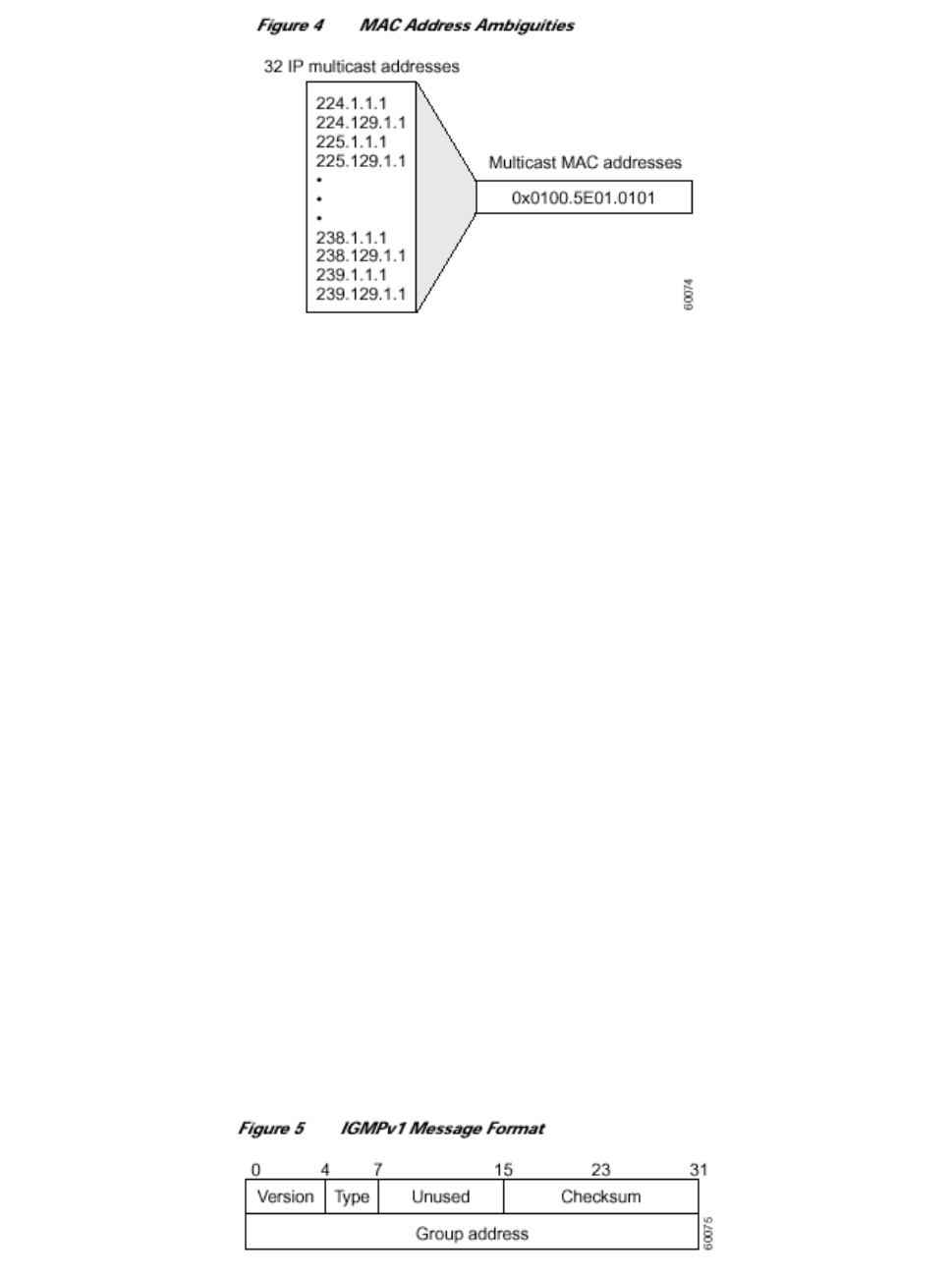

Рис. 7.4.

Мережевий адміністратор повинен враховувати цей факт при призначенні широкомовних адрес.

Наприклад, адреси 224.1.1.1 і 225.1.1.1 відображаються на ту саму широкомовну MAC-адресу

комутатора Рівня 2. Якщо один користувач передплачує групу А (позначену 224.1.1.1), а інший

користувач – групу B (позначену 225.1.1.1), то вони обидвоє можуть приймати потоки A і B. Ця

ситуація обмежує ефективність такого впровадження групової широкомовності.

7.3. Внутрішньодоменні протоколи групової широкомовності.

Під внутрішньодоменними протоколами тут слід розуміти протоколи, які використовуються

всередині широкомовного домену для підтримки групової широкомовності. Нижче розглянені такі

протоколи:

• Internet Group Management Protocol (IGMP),

• Multicast in the Layer 2 Switching Environment,

• Multicast Distribution Trees,

• Multicast Forwarding,

• Protocol Independent Multicast (PIM),

• Pragmatic General Multicast (PGM).

7.3.1. Interner Group Management Protocol (IGMP)

IGMP вживається для динамічної реєстрації індивідуальних станцій у широкомовній групі

окремої LAN. Станція ідентифікує своє членство у групі, висилаючи повідомлення IGMP до свого

локального групового широкомовного роутера. Працюючи з IGMP,роутери прослуховують

повідомлення і періодично висилають запити для виявлення, які групи активні чи неактивні в окремій

підмережі. Версії IGMP описані нижче.

7.3.1.1.

IGMP, версія 1.

Специфікації цього протоколу описані в RFC 1112 (IGMPv1). Формат пакету повідомлення

IGMPv1 показаний на рис.5.

Рис.5.

У Версії 1 існують лише наступні типи повідомлень:

 запит про членство;

 звіт про членство.

2. Мережі IP.

_______________________________________________________________________________________

___________________________________________________________________________________________________

М. Павликевич. Телекомунікаційні мережі. Навчальний посібник для студентів спеціальності

"Інформаційні мережі зв'язку, 2009.

155

Станція висилає IGMP-звіт про членство до окремої широкомовної групи, щоб вказати

зацікавленість у під’єднанні до цієї групи. Стек протоколів TCP/IP, який виконується на цій станції,

автоматично висилає IGMP-запит про членство, коли застосування відкриває груповий

широкомовний сокет. Роутер періодично висилає IGMP-запит про членство, щоб перевірити, чи

щонайменше одна станція у підмережі все ще зацікавлена в отримуванні трафіку, скерованого до цієї

групи. Якщо нема відповіді на три послідовні запити, то роутер вилучає групу і припиняє

пересилання трафіку, скерованого до цієї групи.

7.3.1.2.

IGMP, версія 2.

IGMPv1 заміщена IGMPv2, яка на сьогодні є чинним стандартом і описана RFC 2236. IGMPv2

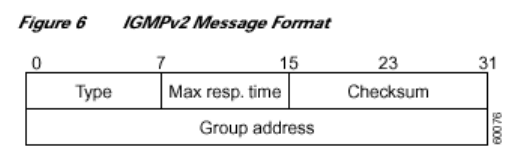

має зворотню сумісність з IGMPv1. Формат пакету IGMPv2 показаний на рис. 6.

Рис.6.

У Версії 2 існують чотири типи повідомлень IGMP:

 запит на членство;

 звіт про членство Версії 1;

 звіт про членство Версії 2;

 залишення групи.

IGMPv2 працює в основному так, як Версія 1. Головною відмінністю є повідомлення про залишення

групи. Зап допомогою цього повідомлення станція може активно комунікувати локальному

груповому широкомовному роутеру про намір залишити групу. Тоді роутер висилає запит,

спекцифічний для групи і визначає, чи решта станцій у групі зацікавлені у прийманні трафіку. Якщзо

вони не відповідають, то роутер вилучає групу і зупиняє пересилання трафіку. Додання повідомлення

про залишення групи у IGMPv2 значно зменшує затримку порівняно з IGMPv1, бо небажаний трафік

перестає пересилатися значно раніше.

7.3.1.3.

IGMP, версія 3.

IGMPv3 є наступним кроком у розвитку IGMP. IGMPv3 підтримує “фільтрування джерела”,

що дозволяє приймачу групової широкомовності сигналізувати роутеру групи, від який він бажає

отримувати груповий широкомовний трафік, і від яких джерел цей трафік повинен вилучатися.

Інформація про членство дозволяє програмному забезпеченню пересидати трафік тільки від тих

джерел, від який приймачі запитують трафік. Формат IGMPv3 показаний на рис. 7.

2. Мережі IP.

_______________________________________________________________________________________

___________________________________________________________________________________________________

М. Павликевич. Телекомунікаційні мережі. Навчальний посібник для студентів спеціальності

"Інформаційні мережі зв'язку, 2009.

156

Рис.7.

Табл. 7.3 описує поля в повідомленні запиту IGMPv3.

Таблиця 3. Опис полів повідомлення запиту IGMPv3.

Поле

Опис

Type=0x11

Запит

IGMP

Max resp. code

Код максимальної відповіді (у секундах). Це поле визначає максимальний

час, прийнятний перед висиланням звіту-відповіді.

Групова адреса

Групова широкомовна адреса. Ця адреса дорівнює 0.0.0.0 для загальних

запитів.

прапорец

ь. Вказує, що обробка роутером заборонена.

QRV

Querier Robustness Value.

Це значення впливає на таймери і кількість

повторів.

QQIC

Querier's Query Interval Code

(у секундах). Це поле визначає інтервал

запитів, який використовується запитувачем.

Кількіст

ь джерел

[N]

Кількість джерел, представлених у запиті. Це число, не рівне нулю для

групового і джерельного запиту.

Адреса джерела

[1..N]

Адреса джерела (адреси джерел)

Формат пакету повідомлення pdsne IGMPv3 показаний на рис.8.

Рис.8.

2. Мережі IP.

_______________________________________________________________________________________

___________________________________________________________________________________________________

М. Павликевич. Телекомунікаційні мережі. Навчальний посібник для студентів спеціальності

"Інформаційні мережі зв'язку, 2009.

157

Табл. 4 описує поля повідомлення звіту IGMPv3.

Таблиця 4. Поля повідомлення звіту IGMPv3.

Поле

Опис

№ групи записів

[M]

Кількість груп записів, представлених у звіті.

Група записів [1

Блок полів, які містять інформацію, що стосується членства надавачів з

окремою груповою широкомовною групою на інтерфейсі, з якого

висилається звіт.

Типи записів

Групи типів записів (напр.,

MODE_IS_INCLUDE,

MODE_IS_EXCLUDE).

№ джерел

[N]

Кількість джерел, представлених у записі

Адреса джерела

[1..N]

Адреса джерела (адреси джерел)

У IGMPv3 існують такі типи повідомлень IGMP:

 запит членства Версії 3;

 звіт про членство Версії 3.

IGMPv3 підтримує застосування, які точно сигналізують джерелам, від яких бажають отримувати

трафік. З IGMPv3 приймачі сигналізують членство у широкомовній групі в таких двох режимах:

 Режим включення (INCLUDE). У цьому режимі приймач оголошує намір членства у групі

станцій і забезпечує список адрес (список INCLUDE), від яких бажає отримувати трафік.

 Режим виключення (EXCLUDE). У цьому режимі приймач оголошує намір членства у

групі станцій і забезпечує список адрес (список EXCLUDE), від який він не бажає

отримувати трафік. Щоб приймати трафік від від усіх джерел, що властиве IGMPv2,

станція використовує режим EXCLUDE з порожнім списком.

7.4. Групова широкомовність у комутованому середовищі

Рівня 2.

Поведінка за замовчуванням комутатора Рівня 2 полягає у пересиланні всього групового

широкомовного трафіку до кожного порта комутатора, який відноситься до мережі призначення. Така

поведінка обмежує ефективність комутатора, котрий повинен обмежувати трафік тільки до тих

портів, які потребуть приймати дані.

Три методи ефективно обслуговують групову широкомовність IP у комутованому середовищі

Рівня 2:

 Cisco Group Management Protocol (CGMP);

 IGMP Snooping;

 Router-Port Group Management Protocol (RGMP).

CGMP і IGMP Snooping вживаються у підмережах, які включають кінцевих користувачів або

клієнтів примачів. RGMP використовується у маршрутованих сегментах, які містять лише

роутери, таких як колапсовані магістралі.

Вказані три методи описані нижче.

7.4.1. Cisco Group Management Protocol (CGMP)

CGMP – це протокол, опрацьований фірмою Cisco, який дозволяє комутаторам Catalyst

leverage інформацію IGMP для роутерів Cisco, щоб здійснювати рішення щодо пересилання. Для

цього мережевий адміністратор повинен сконфігурувати груповий широкомовний роутер і

комутатори Рівня 2. Внаслідок цього зCGMP груповий широкомовний трафік доручається тільки

до тих портів комутатора Catalyst, які сполучені з зацікавленими приймачами. Групові

широкомовні порти роутера мусять приймати всі групові широкомовні пакети IP.

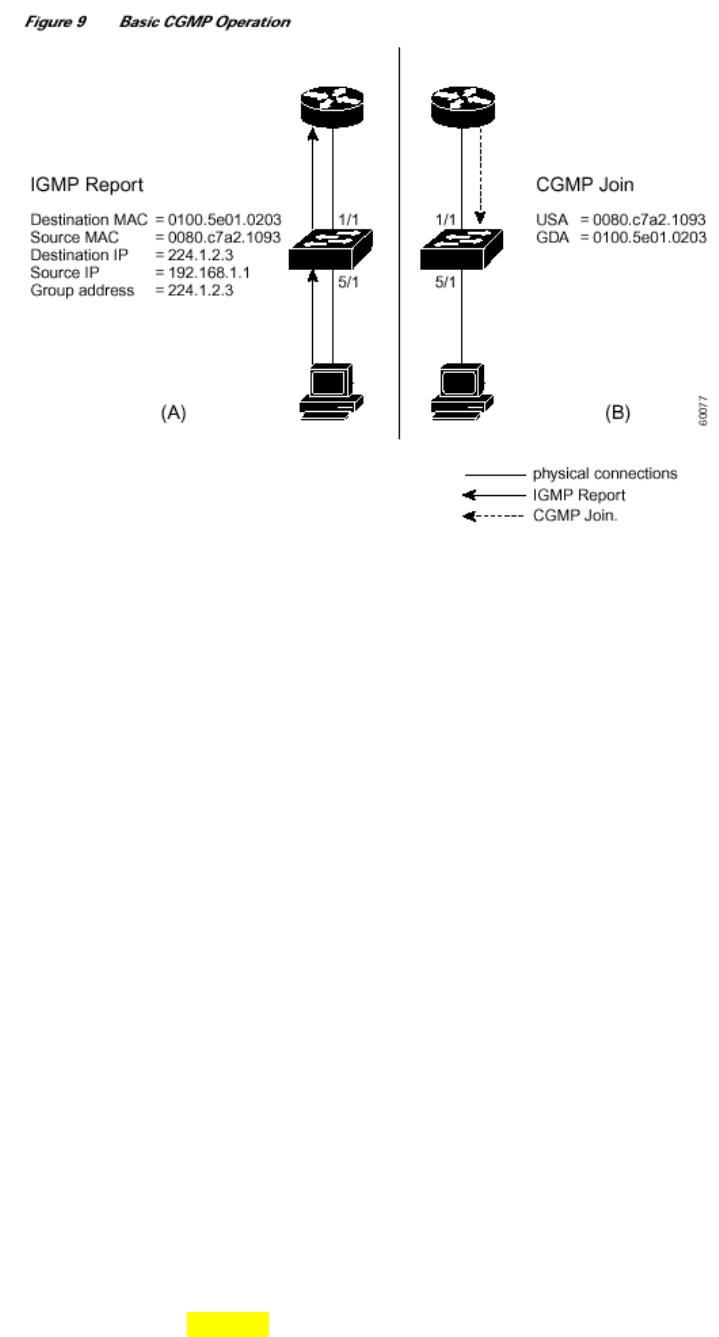

Основні операції CGMP показані на рис.9.

2. Мережі IP.

_______________________________________________________________________________________

___________________________________________________________________________________________________

М. Павликевич. Телекомунікаційні мережі. Навчальний посібник для студентів спеціальності

"Інформаційні мережі зв'язку, 2009.

158

Рис.9.

Коли станція під’єднується до широкомовної групи (частина А на рис.9), то вона без

вимоги висилає IGMP-звіт про членство до доцільної групи ( у цьому прикладі до 224.1.2.3). Цей

IGMP-звіт пересилається через комутатор до роутера для звичайного IGMP-опрацювання. Роутер

(який мусить бути оснащений CGMP на даному інтерфейсі) приймає IGMP-звіт і опрацьовує його

звичайним способом, але також створює повідомлення об’єднання CGMP і висилає його до

комутатора (див. частину B на рис.9). Комутатор приймає це CGMP-повідомлення і тоді додає

даний порт до свого контенту таблиці адресованої пам’яті (Content Addressable Memory – CAM)

для цієї широкомовної групи. Весь наступний трафік, скерований до вказаної широкомовної

групи, буде пересилатися через порт для даної станції. Комутатори Рівня 2 спроектовані так, що

декілька MAC-адрес призначення можуть буть приділені окремому фізичному порту. Це дозволяє

комутаторам здійснювати ієрархічне під’єднання, а також дозволяє висилати груповий

широкомовний трафік на багато адрес через один порт. Потр роутера також додається до входу

для широкомовної групи. Групові широкомовні роутери мусять прослуховувати весь

широкомовний трафік для будь-якої групи, бо повідомлення управління IGMP також

висилаються як широкомовний трафік. З CGMP комутатор мусить прослуховувати тільки CGMP-

з’єднання і CGMP залишає повідомлення від роутера. Решта широкомовного трафіку

пересилається з використанням таблиці CAM з новими входами, утвореними CGMP.

7.4.2. Слідкування IGMP (IGMP Snooping)

Слідкування IGMP є механізмом стримування, який процює на Рівні 2 комутатора LAN.

Слідкування IGMP вимагає від комутатора перевіряти або “відслідковувати” певну інформацію

Рівня 3 (повідомлення під’єднання/залишення) у пакетах IGMP, які пересилаються між станціями

і роутером. Коли комутатор чує IGMP-звіт станції для первної широкомовної групи, то комутатор

додає номер порта станції до входу пов’язаної з ним таблиці групової широкомовності. Коли ж

комутатор чує від станції IGMP-повідомлення про залишення групи, то комутатор видаляє

відповідний вхід таблиці для цієї станції.

Оскільки повідомлення управління IGMP висилаються як групові широкомовні пакети,

вони не відрізняються від групових широкомовних пакетів даних на Рівні 2. Комутатор, який

працює з відслідковуванням IGMP, мусить перевіряти кожен груповий широкомовний пакет, щоб

визначити, чи він містить якусь pertinent інформацію управління IGMP.

2. Мережі IP.

_______________________________________________________________________________________

___________________________________________________________________________________________________

М. Павликевич. Телекомунікаційні мережі. Навчальний посібник для студентів спеціальності

"Інформаційні мережі зв'язку, 2009.

159

7.4.3. Router-Port Group Management Protocol (RGMP).

CGMP та IGMP Snooping є механізмами IP групової широкомовності, опрацьованими для

роботи у маршрутованих сегментах мережі, яка має активних приймачів. Вони обидва залежать

від повідомлень управління IGMP, які пересилаються між станціями та роутерами для виявлення,

котрі порти комутатора під’єднані до зацікавлених приймачів. Комутований сегмент магістралі

мережі Ethernet звичайно складається з роутерів, сполучених з комутаторами без жодних станцій

у такому сегменті.Оскільки роутери не генерують жодних IGMP звітів станцій, то CGMP і IGMP

Snooping нездатні обмежувати груповий широкомовний трафік, який може проходити через

довільний порт VLAN. Замість цього роутери генерують повідомлення протоколу PIM, щоб

об’єднати і prune потоки групового широкомовного трафіку на Рівні 3. PIM розглянений нижче.

RGMP є механізмом групової широкомовності IP для сегментів мережі, які містять лише

роутери. RGMP мусять бути оснащені як роутери, так і комутатори Рівня 2. Груповий

широкомовний роутер показує, що він зацікавлений у прийманні потоку даних, висилаючи

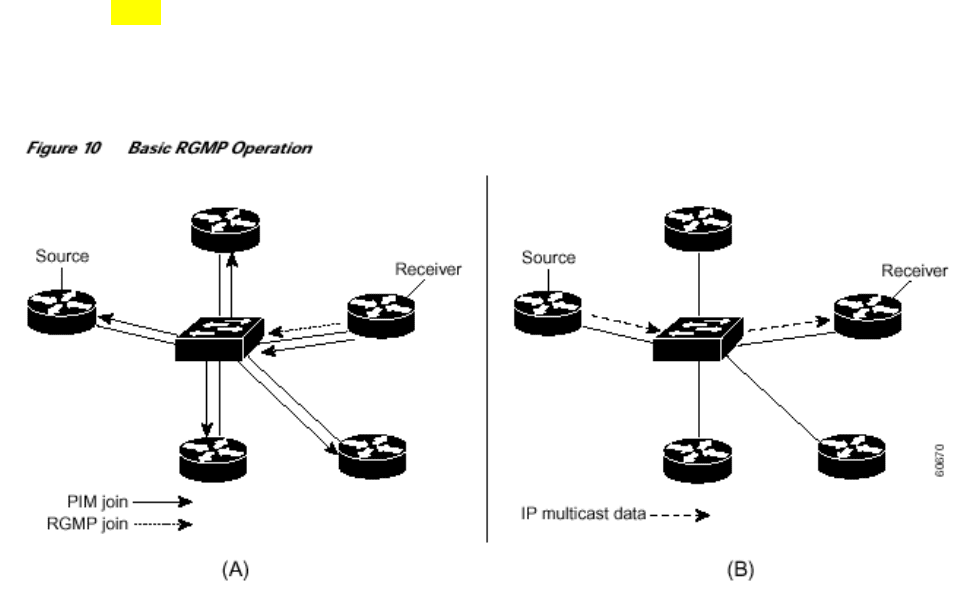

RGMP-повідомлення про під’єднання до певної групи(частина A на рис.10).

Рис.10.

Тоді комутатор додає відповідний порт до своєї таблиці пересилання для широкомовних груп

подібним чином, як це робиться з повідомленнями про під'єднання CGMP. Групові широкомовні

потоки даних будуть пересилатися тільки до зацікавлених портів роутера (частина B на рис.10).

Коли роутер більше не зацікавлений у потоці даних, він висилає RGMP-повідомлення про

вилучення і комутатор видаляє вхід, відповідальний за це пересилання.

7.5. Розподільчі дерева групової широкомовності.

Роутери, оснащені для підтримки групової широкомовності, створюють розподільчі

дерева, які керують шлях, яким груповий широкомовний трафік переміщається через мережу, з

метою доручення цього трафіку усім приймачам. Двома основними типоми групових

широкомовних розподільчих дерев є дерева джерел і спільні дерева, описані нижче.

7.5.1. Дерева джерел

Найпростішою формою розподільчого дерева групової широкомовності є дерево джерела,

корінь якого утворює джерело і гілки формують дерево накриття через мережу до приймачів

Оскільки таке дерево використовує найкоротший шлях через мережу, його також

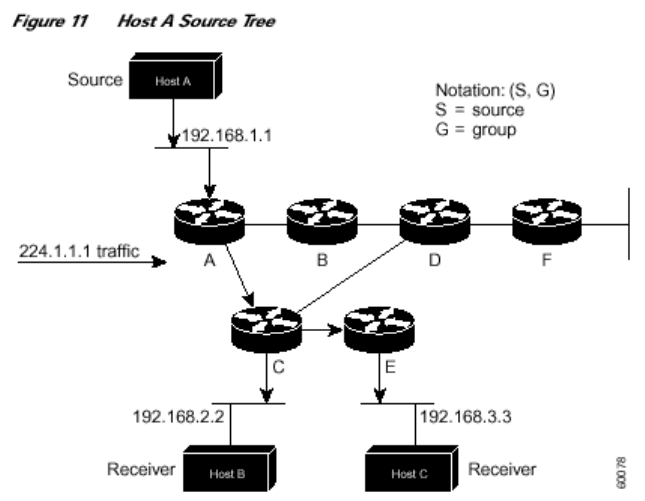

називаютьдеревом найкоротших шляхів (Shortest Path Tree - SPT). Рис.11 показує приклад SPT

2. Мережі IP.

_______________________________________________________________________________________

___________________________________________________________________________________________________

М. Павликевич. Телекомунікаційні мережі. Навчальний посібник для студентів спеціальності

"Інформаційні мережі зв'язку, 2009.

160

для групи 224.1.1.1, маршрутованого від джерела – станції A, яке сполучає джерело з двома

приймачами, B і C.

Рис.11.

Спеціальне позначення(S,G) нумерує SPT, де S – джерело, а G – широкомовна групова адреса. З

використанням цього позначення SPT, показане на рис.11, є (192.168.1.1, 224.1.1.1).

Для позначення (S,G) прийнято коректне припущення, що окреме SPT існує для кожного

окремого джерела, яке пересилає до довільної групи. Наприклад, якщо станція B також пересилає

трафік до групи 224.1.1.1 і станції A іC є приймачами, то окреме SPT (S,G) буде існувати з

позначенням (192.168.2.2, 224.1.1.1).

7.5.2. Спільні дерева.

На відміну від дерев джерел, які мають корінь у джерелі, спільні дерева використовують

один спільний корінь, розташований у певному вибраному пункті в мережі. Цей спільний корінь

називають пунктом рандеву (Rendezvous Point - RP). На рис.12 показано спільне дерево для групи

224.2.2.2 з коренем, розташованим на роутері D. Це спільне дерево односпрямоване. Трафік

джерела висилається від RP по дереві джерела до всіх приймачів, незалежно від того, чи

розташований між джерелом і RP. В останньому випадку приймач обслуговується безпосередньо.
