101
БУНКЕР ДЛЯ УДОБРЕНИЙ

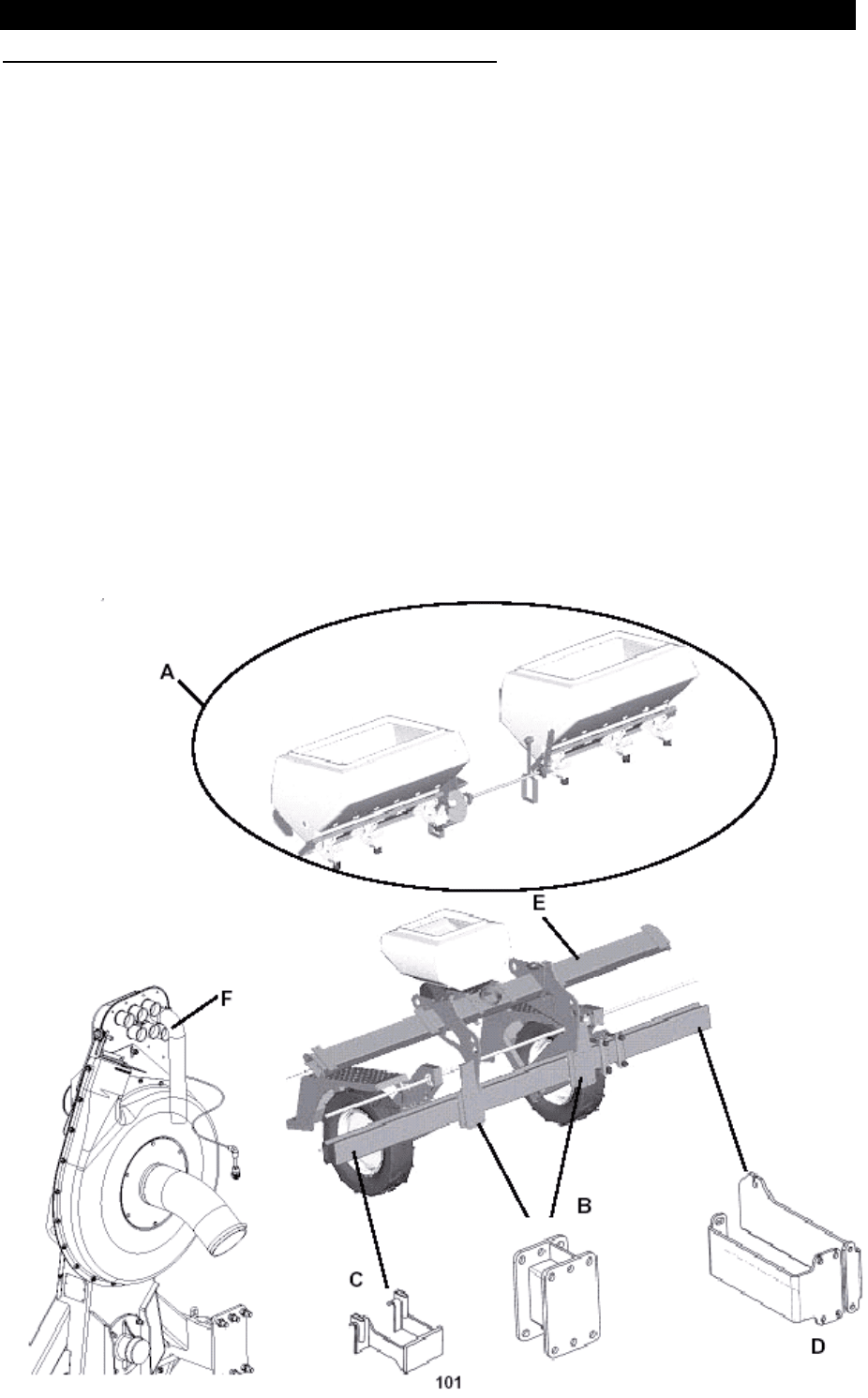

1 УСТАНОВКА БЛОКА ДЛЯ ВНЕСЕНИЯ УДОБРЕНИЙ
Блоки для внесения удобрений 2х190 л (2,50 м) и 2х280 л (3,00 м) можно устанавливать на сеялку
MAXIMA с цельной рамой шириной не менее 5,00 м или на сеялку с телескопической рамой после зав.
№I0980. Фактически, начиная с указанного заводского номера, на сеялку в заводских условиях
устанавливается воздуховод, учитывающий возможность установки блока для внесения удобрений. Для
любой сеялки до указанного выше заводского номера, в дополнение к комплекту блока для внесения
удобрений, необходимо заказывать узел D01377F0 для блока внесения удобрений 2х280 л, или узел
D01380F0 для блока внесения удобрений 2х190 л, в состав которого входит сварной держатель (Е).
При заказе комплекта блока для внесения удобрений не забудьте правильно указать модель сеялки
(количество рядов, конфигурацию шасси), на которую предполагается установить приспособление, с тем,
чтобы получить соответствующие детали (см. номера деталей комплекта в прейскуранте на сеялку).
Каждый комплект состоит из следующего:
− 2 узлов бункера с крышками и распределительными устройствами, устанавливаемыми на каждый
бункер (2х280 л или 2 х 190 л) (А)
− 1 узла мешалки с кулачками привода (А)
− 1 коробки передач блока для внесения удобрений (А)
− проставки для шасси (В) длиной 130 мм для бункера 2 х 280 л (и длиной 200 мм для бункера 2 х 190
л) для смещения навесного устройства к передней части сеялки. (В некоторых случаях такое
смещение получить не удается).
− Детали смещения маркеров в сторону передней части сеялки; деталь (С) для сеялки с двутавровой
балкой или деталь (D) для сеялки с квадратной балкой сечением 150х150 мм.
− В поставку также входит устройство пневматического транспортирования, необходимое в некоторых
конфигурациях (например, для 2 удлинителей на телескопической сеялке). В некоторых случаях на
сеялке может понадобиться нагнетатель (F), например, для микрогранулятора заводской установки.
В противном случае придется добавить комплект 1676530 (отдельный нагнетатель для сеялки, на
которой он еще не установлен).
102

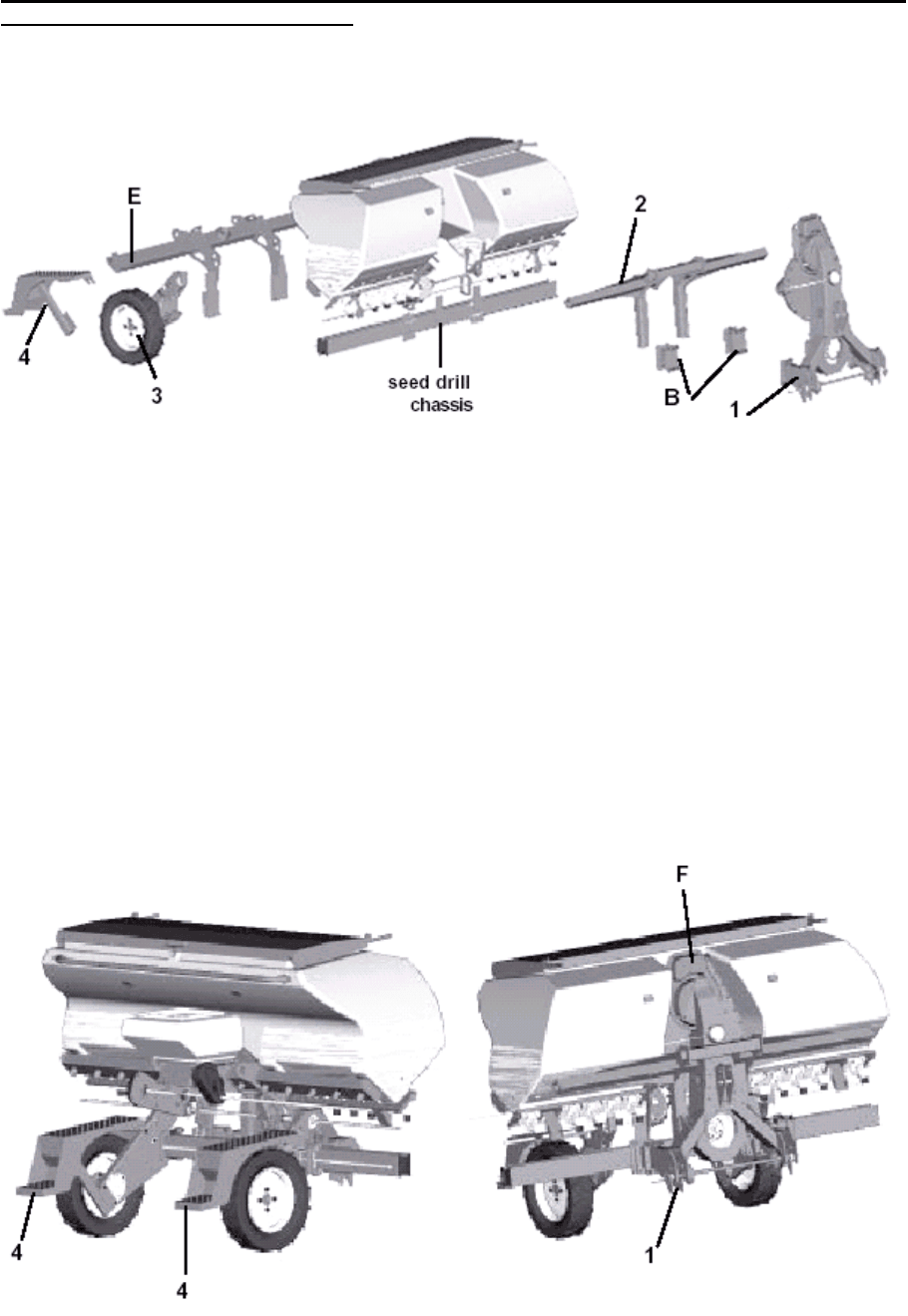

2 БЛОК ВНЕСЕНИЯ УДОБРЕНИЙ GT1350L, КОТОРЫЙ НЕ ПОСТАВЛЯЕТСЯ ДЛЯ
УСТАНОВКИ НА ГОТОВУЮ СЕЯЛКУ
Блок внесения удобрений GT1350L следует обязательно заказывать при заказе сеялки с тем, чтобы он
был установлен в заводских условиях. Фактически такое приспособление требует усиленного варианта
навесного устройства (1), передней траверсы (2), усиленных кронштейнов колес (3) и мостиков (4)
103

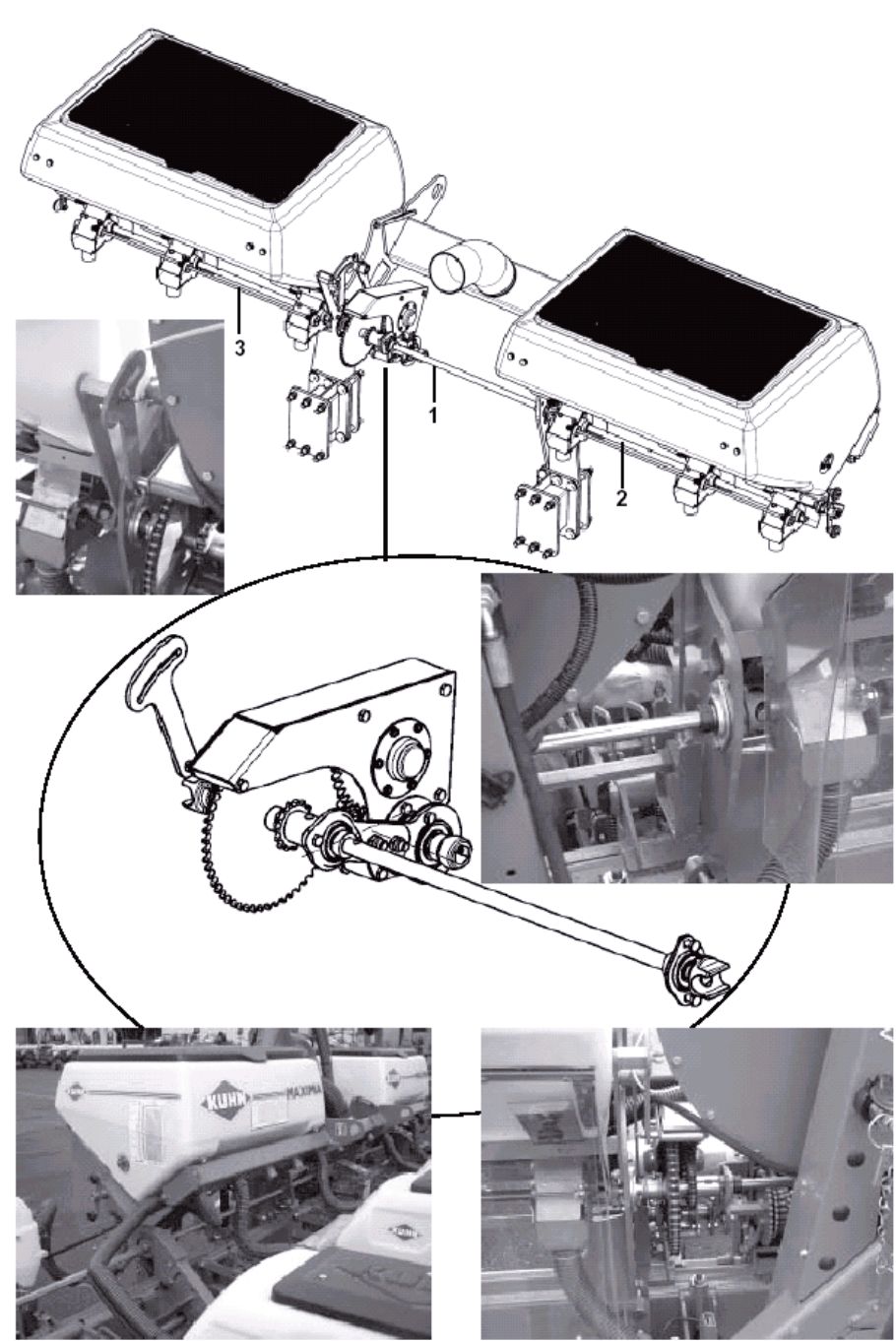

После установки на держатель не забудьте
проверить соосность валиков 1-2-3.
104

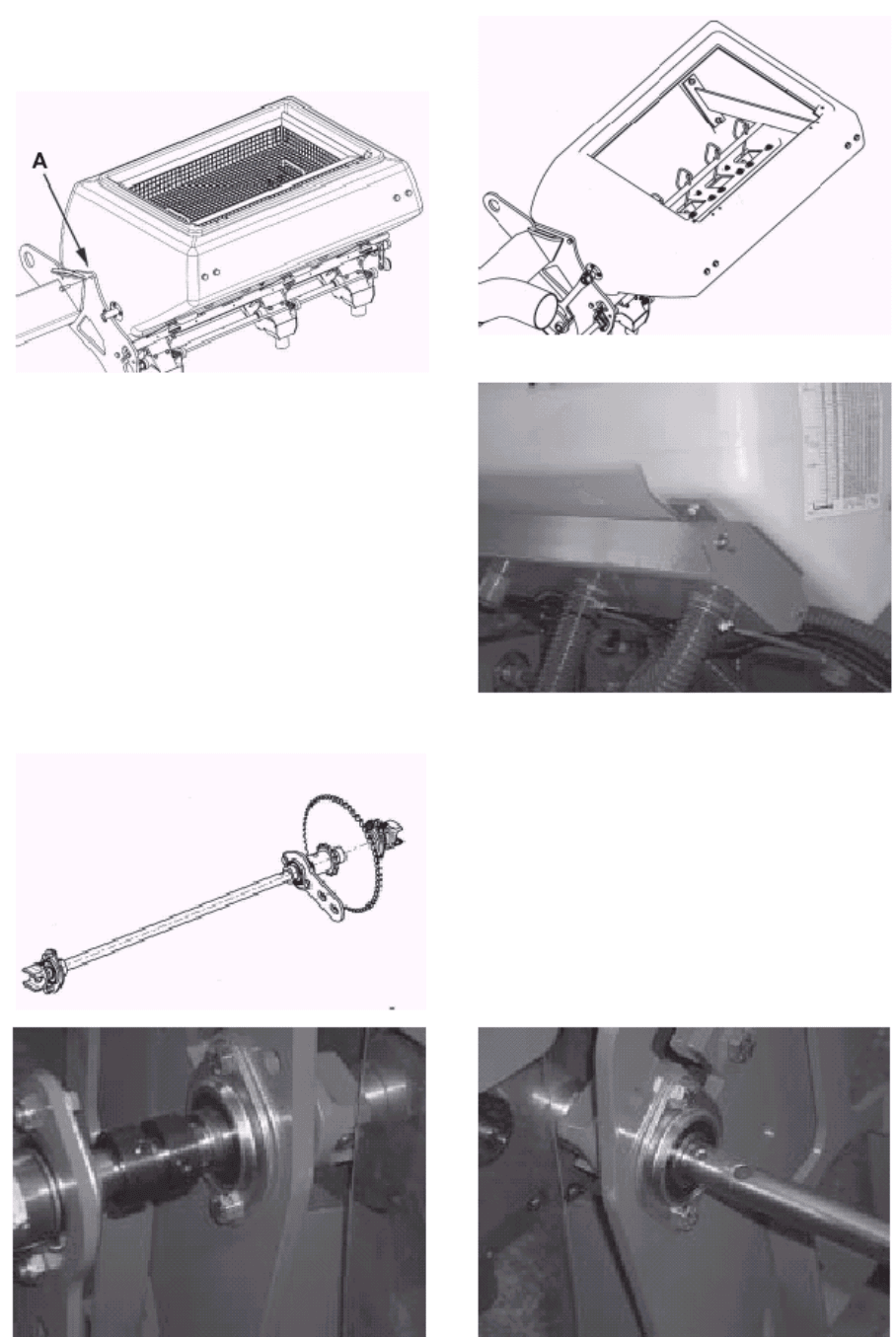

Просверлить через бункер перед
креплением болтами (А)
105

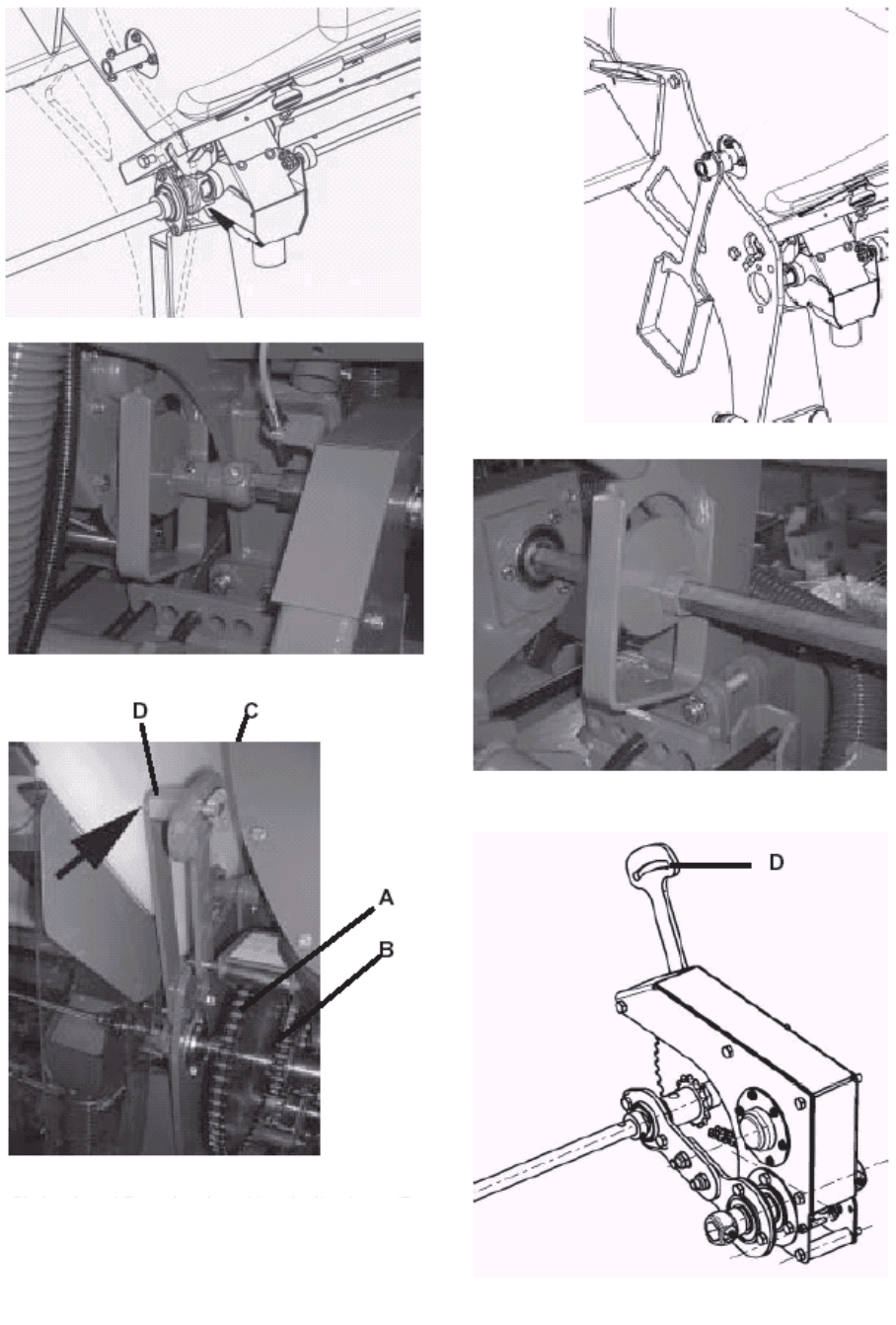

Цепи (А) и (В) натягиваются при помощи
поворотного рычага (D) после ослабления винта-
барашка (С)
Под цепь (А) также следует установить
стационарное натяжное
у
стройство.
106

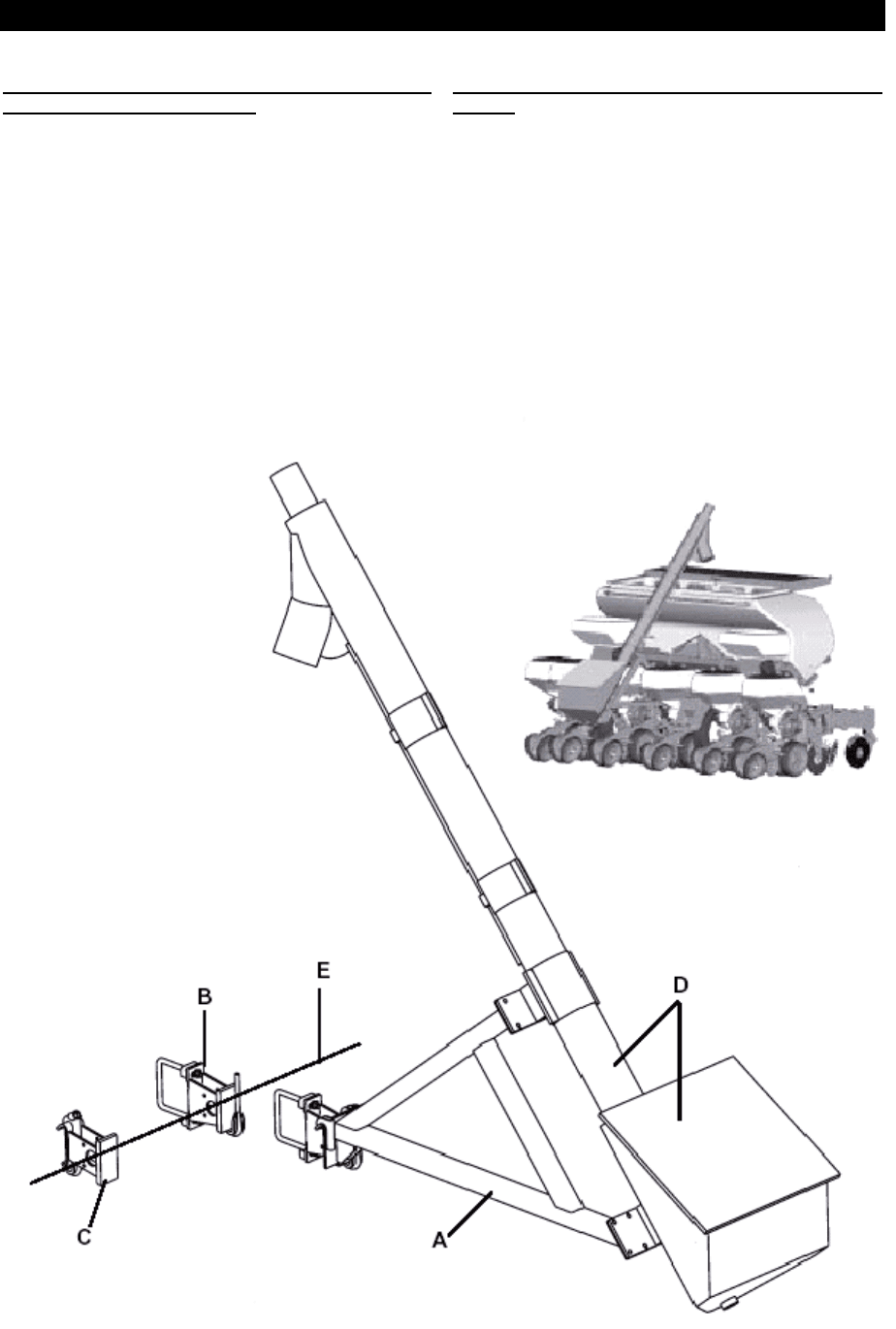

ШНЕК ДЛЯ ЗАГРУЗКИ УДОБРЕНИЯ
Для установки на сеялку MAXIMA с квадратной
балкой сечением 150х150 мм
Для установки на сеялку MAXIMA с двутавровой
балкой
Шнек для загрузки удобрения (узел №1676830)
включает в себя 2 компенсатора (В) (деталь
№D01445A0), количество которых удваивается для
смешения шнека к задней части сеялки. (Для
модели бункера удобрений GT1350L следует
заказывать 4 компенсатора D01445A0 вместо двух)
(Е) 22-мм приводной шестигранный валик
высевного модуля (проходит через узлы В и С)
Шнек для загрузки удобрения (узел №1626627)
включает в себя 2 компенсатора (С) (деталь
№D01304A0), количество которых удваивается для
смешения шнека к задней части сеялки. (Для
модели бункера удобрений GT1350L следует
заказывать 4 компенсатора D01445A0 вместо двух)
107

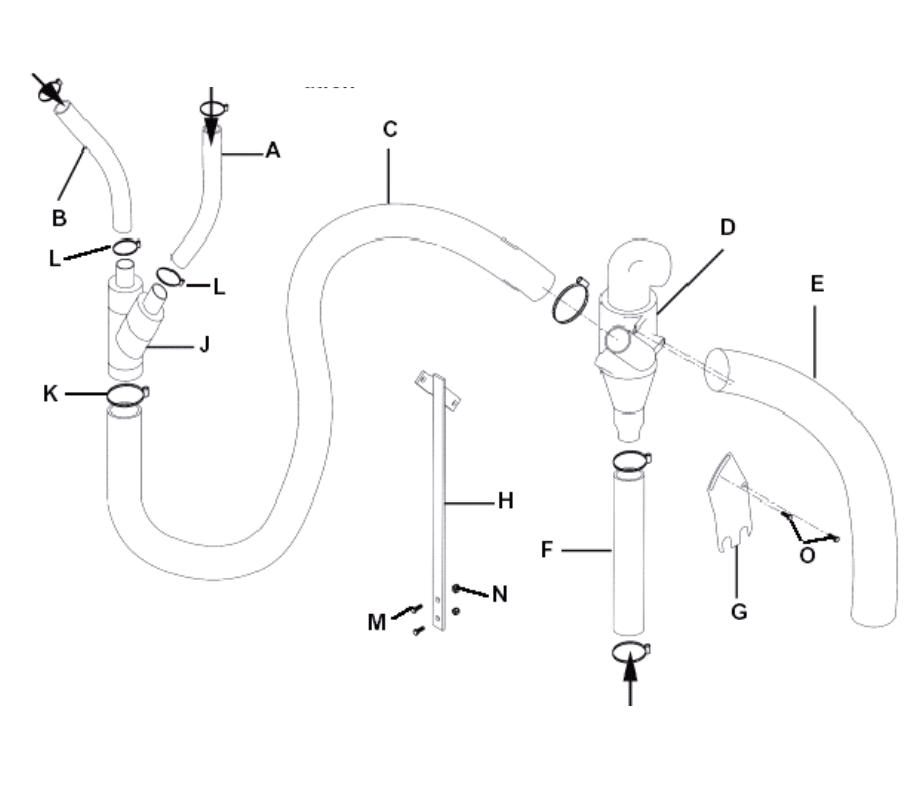

ПОДАЧА ВОЗДУХА В БЛОК ВНЕСЕНИЯ УДОБРЕНИЙ
A. 8360063 трубка ПВХ AIR SI D45
B. 8360063 трубка ПВХ AIR SI D45
C. А622772 гофрированная трубка, внутр. 51,
серая
D. N02319A0 «циклон»
E. В0000237 трубка ПВХ AIR D80
F. 8360063 трубка ПВХ AIR SI D45
G. N00703В0 левый кронштейн на удлинителе
G. N0376A0 правый кронштейн на удлинителе
H. N00698A0 Держатель «циклона»
J. N00132A0 трубка Вентури для удобрения
K. 83090122 зажим
L. 83090138 зажим
M. 80100826 винт
N. 80200866 гайка
O. 80060820 винт
Номер узлов сборки:
D00033A0 пневматическая подача, 1 ряд
D00046A0 пневматическая подача, 1 ряд справа
или слева
Нагнетатель
Блок распределения
удобрения
Сошник для внесения
удобрений
108

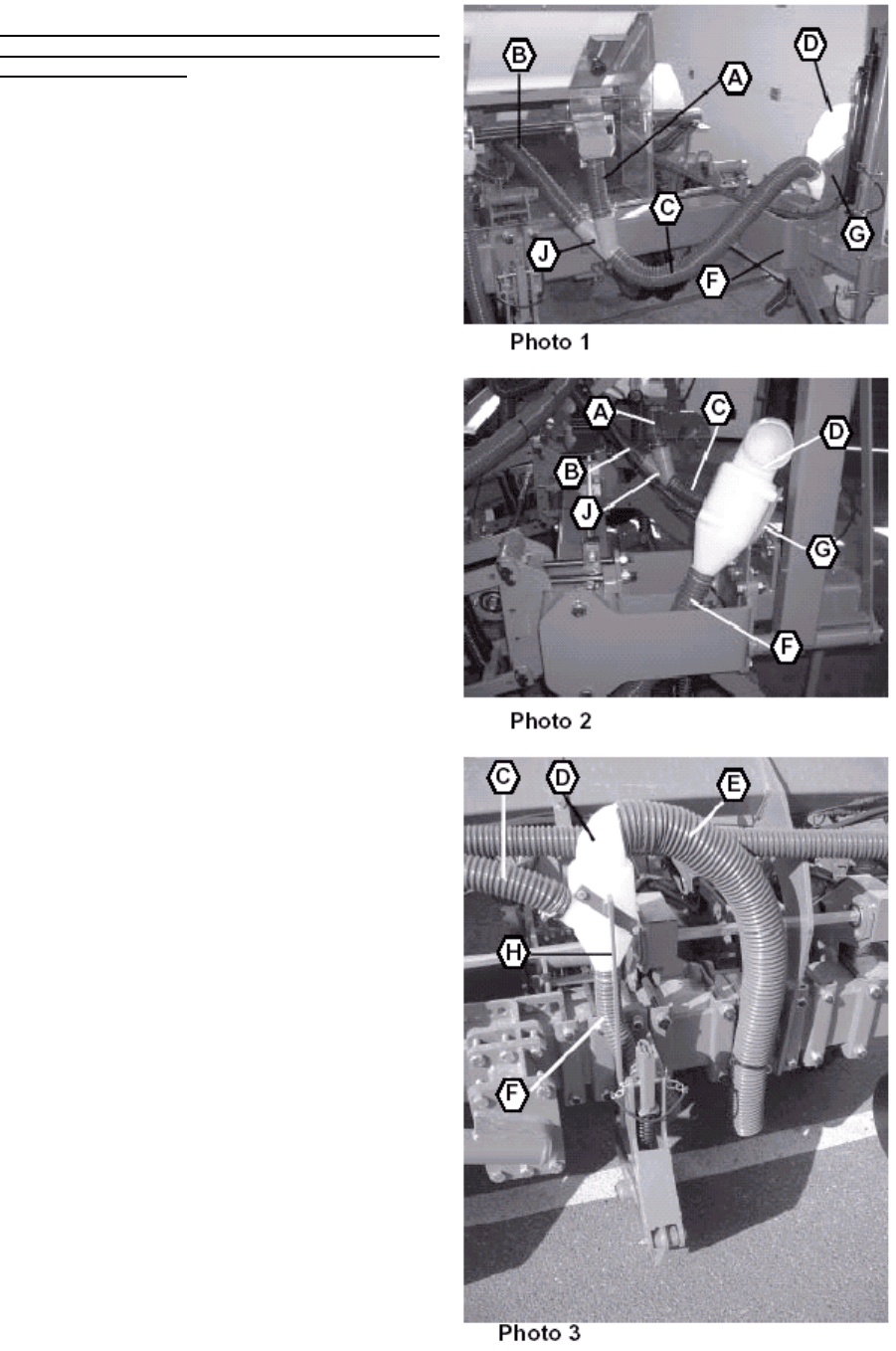

Используется для блоков внесения удобрений 2
х 190 литров, 2 х 280 литров и GT1350L в
следующих случаях:
1) каждый правый и левый удлинитель цельной и
телескопической сеялки с узлом D00046A0 (2
на сеялку), состоящим из деталей A, B, J, C, D,
G, F плюс крепежные изделия (Фото 1 и 2)
2) на каждый ряд вне бункеров удобрений на
сеялках с цельной рамой 5,00 и 6,00 м с узлом
D00033A0 (1 на рядок), состоящим из деталей
A, B, J, C, D, Е, F, Н плюс крепежные изделия
(Фото 3)
3) на каждый центральный ряд (ряд с нечетным
номером). В этом случае используйте узел
D00033A0 без установки «циклона» (D) и
подавайте удобрение непосредственно в
сошник. Для уменьшения потока воздуха
установите на выходе нагнетателя
ограничитель D26, деталь № FNB0657.
Для переднего бункера подача удобрения в каждый
сошник для внесения удобрений осуществляется
сдвоенным узлом D00380A0 (1 на рядок),
подключаемым к выходам распределительной
головки на 8 или 12 выходов, и состоящим из
деталей C, D, Е, F, Н плюс крепежные изделия (для
шестирядной сеялки имеются два узла подачи на
рядок со специальным двойным держателем
«циклона» (Н))
A. 8360063 трубка ПВХ AIR SI D45
B. 8360063 трубка ПВХ AIR SI D45
C. А622772 гофрированная трубка, внутр. 51,
серая
D. N02319A0 «циклон»
E. В0000237 трубка ПВХ AIR D80
F. 8360063 трубка ПВХ AIR SI D45
G. N00703В0 левый кронштейн на удлинителе
G. N0376A0 правый кронштейн на удлинителе
H. N00698A0 Держатель «циклона»
J. N00132A0 трубка Вентури для удобрения
109

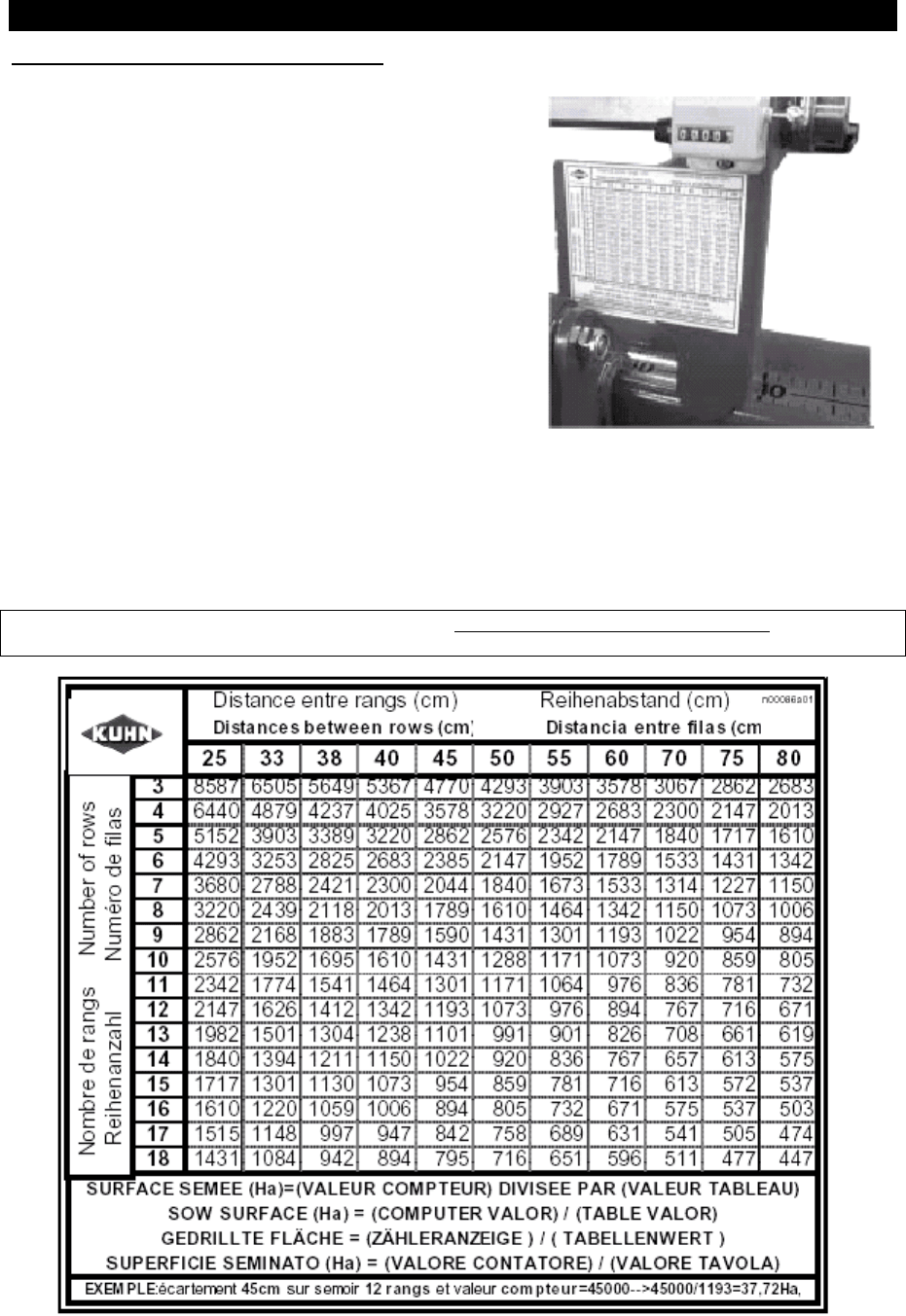

МЕХАНИЧЕСКИЙ СЧЕТЧИК ГЕКТАРОВ
МЕХАНИЧЕСКИЙ СЧЕТЧИК ГЕКТАРОВ
Рычажный счетчик с обнулением при помощи накатанной
ручки выдает один импульс счета на один оборот верхнего
валика, приводимого в движение колесами; показания
счетчика можно снять с задней стороны сеялки.
1. Установите рычаг счетчика перпендикулярно
плоскости его монтажа.
2. Кулачок установлен на неподвижном блоке
подшипников с тем, чтобы оставаться в пределах
максимального и минимального хода рычага без
повреждения счетчика.
3. Засеянная площадь (в га) получается делением
значения, полученного на счетчике, на цифру,
взятую из приведенной ниже таблицы (или из
этикетки, приклеенной к пластине крепления
счетчика).
4. Число в таблице связано с количеством рядов сеялки
и шириной междурядий. Приведенные значения
основаны на среднем проскальзывании колес,
вращающих верхний валик со скоростью 64,4 оборота
на 100 м перемещения сеялки.
Измерив фактическое число оборотов верхнего валика
на расстоянии 100 м, при условии однородной
поверхности, можно вычислить:
Фактическое количество гектаров = 64,4 х На (рассчитанное по таблице)
Количество оборотов валика, измеренное на 100 м
ЗАСЕЯННАЯ ПОВЕРХНОСТЬ = ВЫЧИСЛЕННОЕ ЗНАЧЕНИЕ / ТАБЛИЧНОЕ ЗНАЧЕНИЕ
110

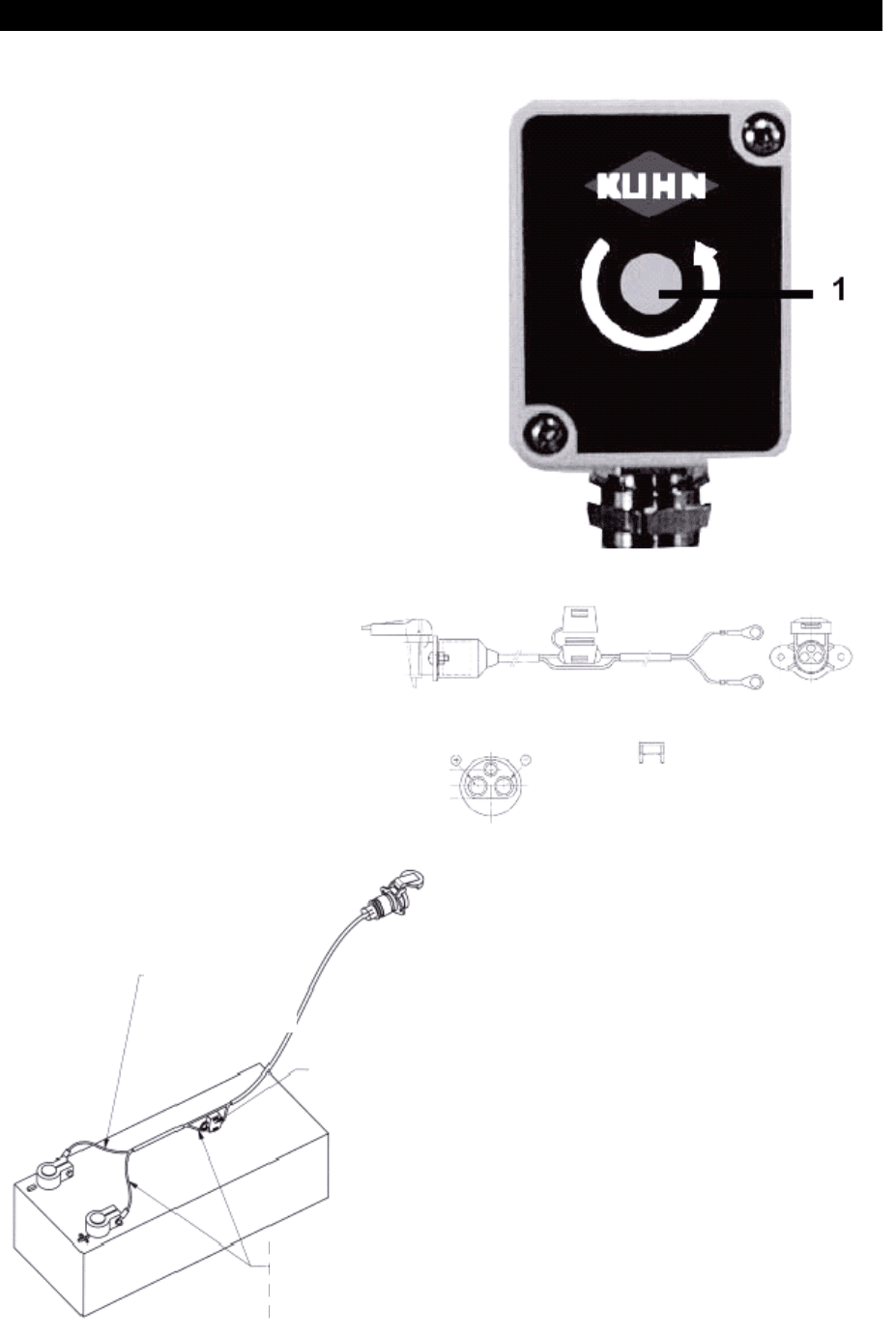

БЛОК ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ
Показанный ниже блок тревожной сигнализации
поставляется с сеялкой, оборудованной механическим
счетчиком гектаров (если не используются блок
управления CONTROLOR или HECTOR 3000). Этот блок
управления крепится в кабине трактора при помощи
магнитов
Единственным назначением этого блока является
контроль вращения всех распределительных дисков при
движении сеялки вперед. При нормальной работе
постоянно горит зеленая сигнальная лампочка (1). Если
на валу распределительного диска в высевном модуле
срезается предохранительный болт, раздается сигнал
тревоги на блоке тревожной сигнализации, а зеленая
лампочка начинает мигать.
Для того чтобы сигнальная лампочка вновь горела
постоянно, следует заменить срезанный болт (см. стр. 63
– замена предохранительного болта)
Примечание:
Если высевной модуль отключают вручную при помощи
рукоятки на его боку, рядом с валом распределительного
диска, блок тревожной сигнализации не реагирует.
Электромонтажная схема с питанием от аккумулятора
(N01818A0)
N52N0002
подключение к аккумулятору
Предохранитель 15А
Показана розетка соединителя со
стороны трактора в соответствии со
стандартом DIN 9680
-
A
Отрицательная
клемма
(СИНИЙ или
ЧЕРНЫЙ
П
редо
х
ра
нит
ел
ь 2
5
А
Положительная клемма
(КОРИЧНЕВЫЙ или
КРАСНЫЙ провод)
