111
Блок тревожной
сигнализации
А
кк
у
м
ул
ят
ор

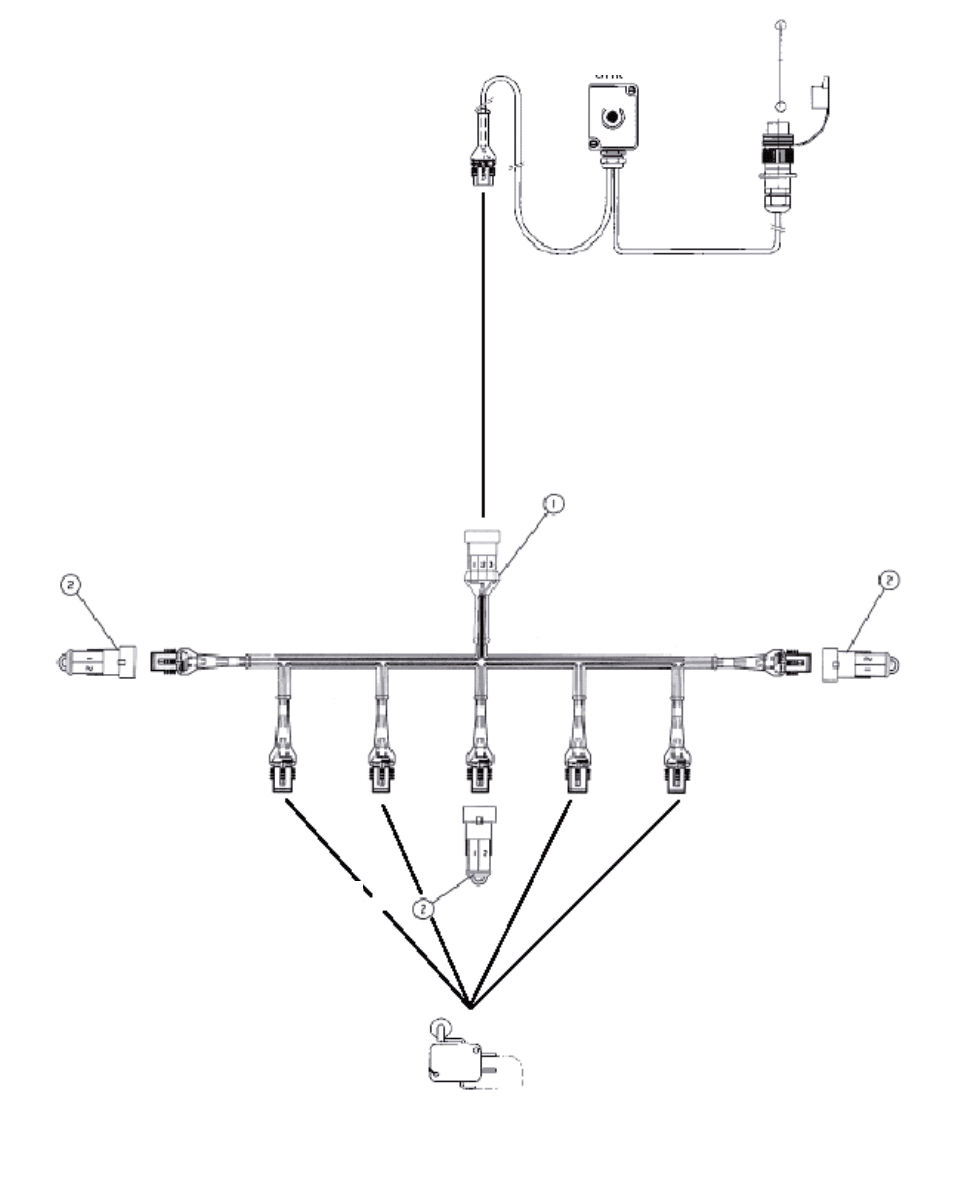

Пример проводки тревожной сигнализации
- проводка тревожной сигнализации для 4 рядов
шунтирующая
заглушка
2-канальная
проводка
шунтирующая
заглушка
шунтирующая
заглушка
Микровыключатель с
роликом
112
ЭЛЕКТРОННЫЙ СЧЕТЧИК ПЛОЩАДИ
(См. руководство пользователя HECTOR 3000, номер 9HC510)

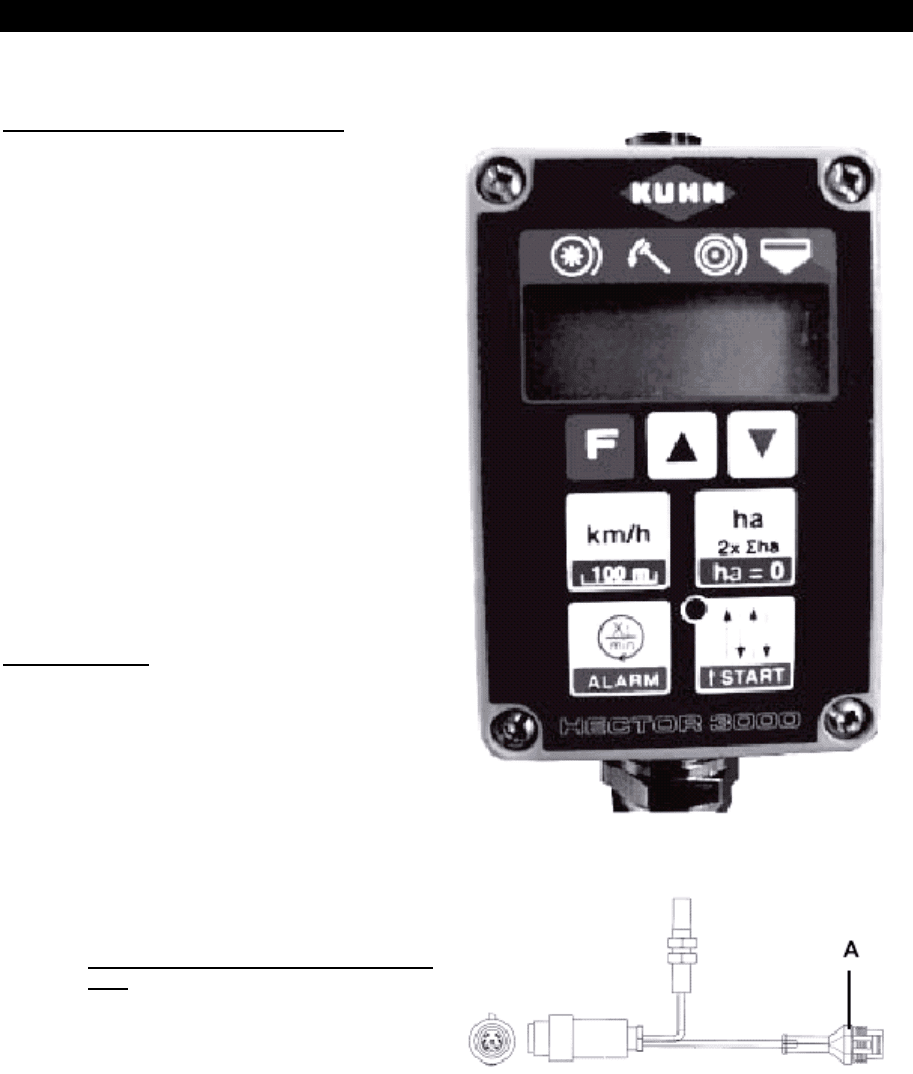

БЛОК УПРАВЛЕНИЯ HECTOR 3000
Блок управления HECTOR 3000 позволяет
индицировать следующее:
− Площадь (дневную и суммарную)
− Скорость движения
− Избыточный момент сопротивления на
распределительном диске
Приспособление состоит из следующего:
− Блока управления HECTOR 3000,
располагаемого в кабине трактора
− Соединительного кабеля между
аккумулятором и прибором HECTOR 3000
− Датчика, прикрепленного к валику,
приводимому в движение колесами сеялки
− Проводки тревожной сигнализации
Замечание: конфигурация установленных
датчиков (для проводки тревожной
сигнализации) - Е010, а конфигурация
тревожного сигнала – 1000.
Электропитание
Прибор подключается непосредственно к
аккумулятору.
Блок управления получает питание через
стандартный разъем DIN 9680-A.
Напряжение питания – 12 В.
Необходимо строго соблюдать полярность
Коричневый провод 12 Вольт (+)
Синий провод масса (-)
Монтаж блока управления HECTOR
3000
Блок может крепиться при помощи магнитов или
винтом (в последнем случае магнит нужно
удалить)
Винт не должен выступать в кожух более чем на 8
мм, поскольку в противном случае может
произойти короткое замыкание
(А) Схема подключения тревожной сигнализации
ОПАСНО: СЛЕДИТЕ ЗА ТЕМ, чтобы не
проколоть различные кабели и не подвергайте
их воздействию тепла.
113
ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ CONTROLOR
(см. инструкцию пользователя по блоку управления № 9СТ.505F)

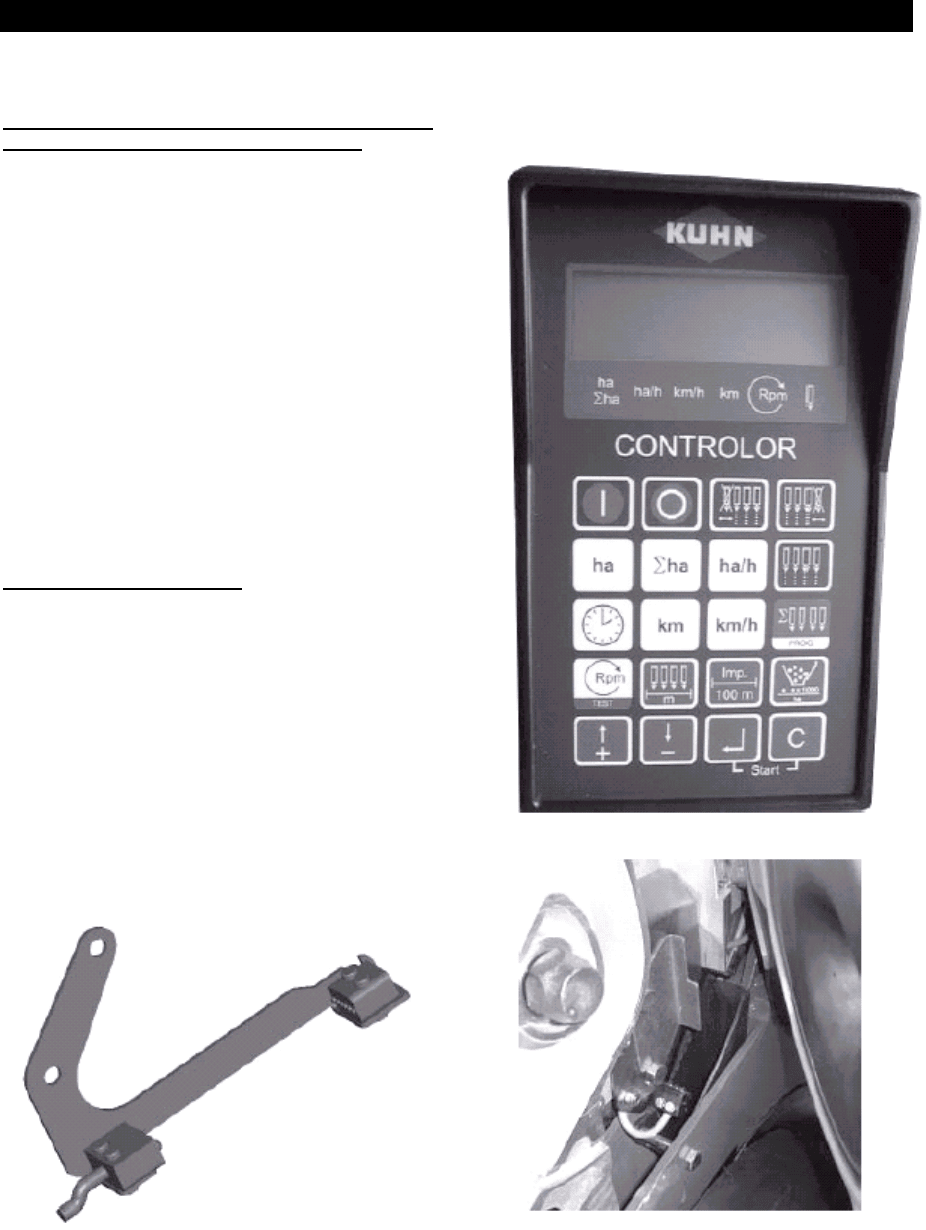

Электронный блок управления CONTROLOR
(поставляется по специальному заказу)
Этот блок управления выполняет семь функций:
− Подсчет гектаров (промежуточный и полный)
− Скорость посева
− Счетчик пройденного расстояния
− Отработанные часы с перерывами и
возможностью обнуления счетчика
− Счетчик среднего количества засеянных
гектаров за час
− Контроль движения семян при помощи
звуковой и визуальной сигнализации
− Подсчет количества семян на гектар в
тысячах семян по каждому высевному
модулю, если такое позволяет размер семян.
Оптоэлектронные датчики
Отдельное зерно, проходящее перед
оптоэлектронным (инфракрасным) датчиком,
возбуждает импульс, который передается в
вычислитель. Последний определяет и выводит
на дисплей количество семян на гектаре на ряд.
Если эта величина ниже предварительно
заданной (желательное количество растений на
гектар) в ряду, прибор CONTROLOR включает
звуковую и визуальную сигнализацию.
114
Дистанционное отключение приспособления
(Такое приспособление требует установки блока управления CONTROLOR и не может отключать более 8
рядов в совокупности). Оно прикрепляется к кронштейну прибора CONTROLOR при помощи пластины,
входящей в комплект).
Описание работы:
Блок отключения высевного модуля позволяет включать до 8 соленоидов.
Блок управления прибором CONTROLOR не требует каких-либо изменений. Все, что требуется – вставить
его блок контроля над севом между прибором и проводкой блока контроля над севом.
Отключение управляется собственно прибором CONTROLOR.
Отключение применяется к внешним модулям по направлению к средине (слева направо или справа
налево, либо с обеих сторон).
Подключение всех отключенных модулей осуществляется нажатием одной кнопки.
В противном случае подключение может производиться, начиная с центра или
противоположной стороны, в левую или правую сторону.

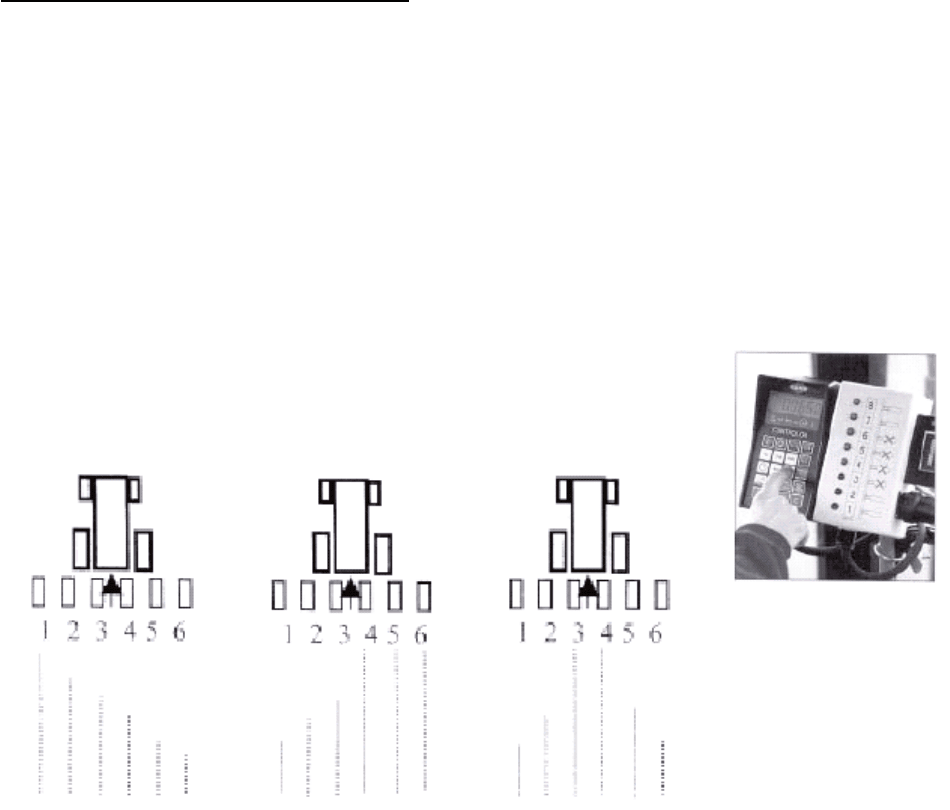

Пример:
Отключение рядов 6, 5, 4,
3, 2, 1 последовательно
справа налево
Отключение рядов 1, 2, 3
последовательно слева
направо
Отключение рядов 1 и 2
слева, 6 и 5 справа
115

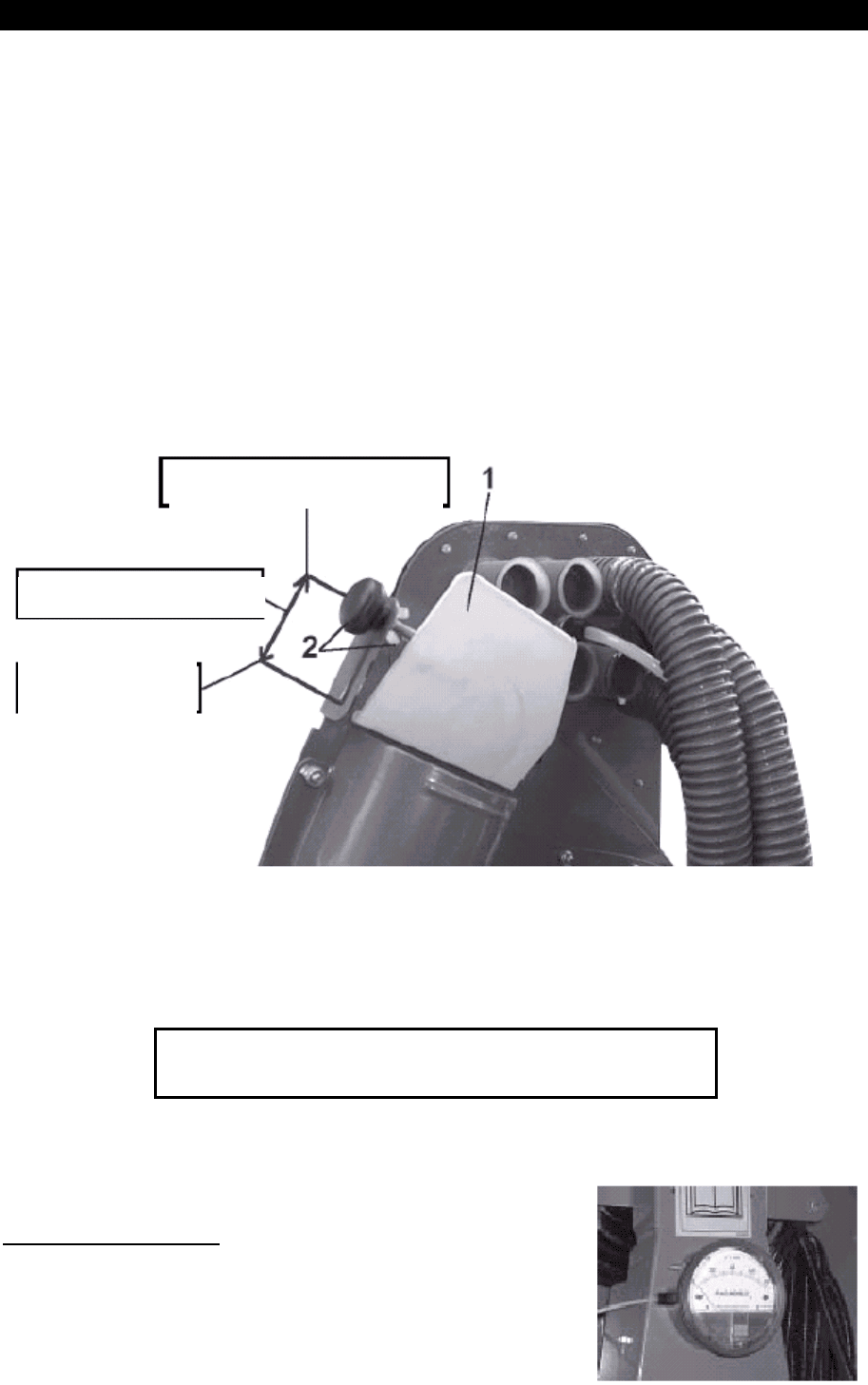

НАГНЕТАТЕЛЬ
− Нагнетатель используется как стандартное устройство на экономичной скорости ниже 540 об/мин
(шкив диаметром 308 мм, N1500970, установленный в качестве стандартного оборудования), начиная
с сеялки с заводским номером J0020, и для любой сеялки до номера J0020, модернизированной
комплектом экономичной скорости (узел N04319A0).
− Начиная с сеялки с заводским номером J0020, в качестве стандартного может устанавливаться
комплект экономичной скорости не выше 1000 об/мин (шкив диаметром 167 мм, N1500980); кроме
того, на любую сеялку до заводского номера J0020 можно установить комплект N4320А0.
− Стандартным оборудованием является манометр; соблюдайте диапазоны настройки давления
всасывания, приведенные ниже.
− Значение давления всасывания может устанавливаться регулировкой скорости МОМ трактора или
при помощи заслонки (1) посредством винта и гайки-барашка (2). Максимальное давление
всасывания достигается при заглушке (1), поднятой до получения максимального отверстия.
ВНИМАНИЕ! Если задвижку (1) не удается поднять в ходе сева (заклинило шарнир или какой-либо
элемент мешает ее подъему вверх), то давление всасывания на распределительном диске будет
равно нулю.
Диапазон давлений всасывания (мбар или см. водяного столба)
= 60 – 70 мбар
Как только давление всасывания упадет ниже 60 мбар, следует контролировать захват семян диском,
соответственно изменяя скорость движения сеялки.
При давлении выше 70 мбар появляется риск появления двойников и
быстрого износа дисков.
Калибровка вакуумметра
− Вакуумметр настраивается в заводских условиях на индикацию
давления всасывания в отверстиях распределительного диска, и
может проверяться впоследствии при помощи испытательного
комплекта N04335A0.
Положение максимального давления
всасывания
Диапазон давлений всасывания
Положение минимальн
о
д
авления всасывания
116
ВВОД В ЭКСПЛУАТАЦИЮ
Перечень основных пунктов, подлежащих проверке перед началом работы
1. Проверяются перед выездом сеялки на грунт:
¾ Отсутствие повреждений сеялки во время транспортирования или при разгрузке после доставки (стр.
26 – 27).
¾ Правильность навешивания сеялки (стр. 46 – 49).
¾ Обрезка ВОМ в размер.
¾ Установка всех приспособлений. Убедитесь, что все закрывающие приспособления правильно
установлены относительно линии сева. Если установлено колесо глубины, убедитесь в его
свободном вращении в течение как минимум одного оборота при вращении от руки. Колесо
должно обязательно фиксироваться в поднятом положении, если грунт вязкий и сырой, в
противном случае существует риск неправильного внесения семян (стр. 28 – 45).
¾ Чистота внутренних поверхностей бункеров; при высеве мелких семян проверьте уплотнение между
корпусом и бункером.
¾ Правильная установка каналов подачи семян и правильная установка пластин на выходе
распределительного устройства семян (стр. 70).
¾ Правильная установка распределительных дисков и соответствие их типу высеваемых семян (стр. 66-
67-68 и 74).
¾ Соответствующее закрепление задвижек канала всасывания (каждый распределительный диск
должен свободно проворачиваться рукояткой отключения ряда).
¾ Положение сошника /канала относительно открывающих дисков.
¾ Натяжение приводных ремней вентилятора или вентиляторов (в зависимости от конфигурации, см.
стр. 122).
¾ Программирование и установка блоков управления HECTOR и CONTROLOR (в зависимости от
конфигурации, см. стр. 112 – 114 и руководства 9РС510 и 9СТ505).
¾ Работа гидравлической системы в целом.
¾ Работа механизма свободного хода.
¾ Давление в шинах (см. стр. 49).
¾ Привод высевных модулей (должны приводиться от колеса).
¾ Работа открывающих дисков и колеса глубины.
¾ Убедитесь, что настройки колеса глубины одинаковы для всех модулей (стр. 62).
¾ Работу блока управления сигнализацией (в зависимости от конфигурации, см. стр. 110 – 111).
¾ Запустите нагнетатель и убедитесь в отсутствии шумов, вызванных помехами со стороны движущихся
частей, и считайте значение вакуума по вакуумметру при соответствующей скорости ВОМ (стр. 115).
¾ Состояние всасывающих трубок, микрогранулятора, блока для внесения удобрений.
117
2 Проверяются после выезда сеялки на грунт:
¾ Удаление упоров (стр. 46 – 47).
¾ Горизонтальность сеялки (стр. 48).
¾ Настройка маркеров (стр. 52 – 55 и 59 – 60).
¾ Настройка коробки передач для модулей, необходимую для достижения желаемой плотности (стр. 71
– 76).
¾ Настройка коробки передач блока внесения удобрений (в зависимости от конфигурации) (стр. 91 – 93).
¾ Настройка микрогранулятора после предварительного определения плотности препарата (в
зависимости от конфигурации) (стр. 82 – 88).
¾ Настройка сошника для внесения удобрений (в зависимости от конфигурации) (стр. 94 – 96).
¾ Скорость вращения МОМ (стр. 115).
¾ Предустановка селектора междурядий и точную настройку на задание (стр. 64 – 65).
¾ Настройка устройств для удаления комков почвы и камней, ножей или устройств для удаления
растительных остатков (в зависимости от конфигурации) (стр. 28 – 45)
¾ Проведите мерный пробег на расстоянии 100 м для калибровки блоков управления HECTOR или
CONTROLOR (в зависимости от конфигурации) (см. отдельное руководство CONTROLOR).
¾ Плотность посева (вскрыть несколько метров и подсчитать, одновременно проверяя качество
размещения) и глубину заделки семян (стр. 72 – 73).
¾ Убедиться, что плотность, индицируемая прибором CONTROLOR, соответствует определяемой
коробкой передач модуля (в зависимости от конфигурации).
¾ Проверить правильность вращения промежуточных роликов (в зависимости от конфигурации) и
свободу их вращения при движении сеялки, а также центровку по линии сева (стр. 33 – 34).
¾ Проверить установку V-образных катков по линии сева (отрегулируйте при необходимости) (стр. 28 –
45).
¾ Работу блоков управления HECTOR или CONTROLOR (в зависимости от конфигурации).
¾ Глубина высевания (стр. 62)
¾ Перед началом засева всего поля путем вскрытия представительного расстояния для каждого
высевного модуля убедиться, что при смене культуры, условий почвы, оборудования сеялки или
настроек точность сева находится в пределах требований пользователя.
Передайте заказчикам всю информацию относительно работы принадлежащей им сеялки.
118
СЕРВИСНОЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Соблюдайте указания, изложенные в общих инструкциях по технике
безопасности применительно к любой работе на сеялке
Напоминание о некоторых основных указаниях:
В каждом случае необходимо отсоединять ВОМ трактора и глушить двигатель трактора.
Работы по техническому обслуживанию следует выполнять при сеялке, установленной на грунт.
Внимание! Если какую-либо работу необходимо выполнить на поднятой сеялке, необходимо
использовать опорные приспособления, исключающие случайное падение сеялки.
Перед выполнением работ на гидравлической системе следует сбрасывать в ней давление.
При проведении сварочных работ следует отключить провода от генератора переменного тока и
аккумулятора.
1 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Сеялку следует регулярно чистить для поддержания ее в надлежащем рабочем состоянии и для
уменьшения износа.
Для чистки распределителя воздуха необходимо отвернуть колпачки на торцах трубки 140 х 80 при
работающем нагнетателе (один раз в сезон).
Запрещается чистить микрогранулятор водой.
запрещается мыть струей под давлением нагнетатель и электрические распределительные коробки.
Снимайте валики распределения удобрения для тщательной чистки дозатора (используемые удобрения
вызывают коррозию сеялки и быстрое ухудшение параметров).
Следите за тем, чтобы не направить струю высокого давления на чувствительные компоненты типа
подшипников.
Высевные модули и внутренние поверхности бункеров можно чистить при помощи сжатого воздуха.
Распределительные диски следует чистить чистой тканью, маркируя каждый
диск номером ряда, на котором он был установлен, с тем, чтобы его можно было
вновь установить на тот же ряд, согласовывая тем самым износ диска с износом
фрикционного уплотнения, что способствует сохранению точности сеялки в
будущем.
Оптоэлектронные датчики прибора CONTROLOR должны чиститься в случае их
«обрастания». Такая чистка может выполняться только при пустом бункере.
Чистка производится мягкой щеткой. Если сухая чистка датчиков не помогает, можно
воспользоваться водой с добавлением жидкого моющего средства. После этого датчики
необходимо высушить при помощи сухой обезжиренной ткани. Такая чистка относится к
внутреннему пространству датчика (инфракрасный передатчик и приемник).
119
2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Проведение регулярного технического обслуживания и использование только оригинальных узлов фирмы
KUHN-NODET имеет первостепенное значение. Это – гарантия правильной работы и длительного срока
службы.
Техническое обслуживание после нескольких часов работы
− Проверить плотность затяжки всех болтов после первых 8 часов работы, соблюдая моменты затяжки,
указанные в таблице (стр. 56).
Техническое обслуживание перед каждым использованием
− Проверить натяжение цепи и ее состояние. Сеялка оборудована цепью 08В1 одного размера для
всех функций (модули, кронштейны колес, блок внесения удобрений, микрогранулятор и пр.).
− Проверить натяжение ремней вентилятора (стр. 122).
− Проверить давление в шинах (стр. 48).
− Проверить состояние датчиков прибора CONTROLOR.
− В тяжелых условиях и в условиях интенсивного использования сеялки техническое обслуживание
следует проводить через каждые 25 часов.
Техническое обслуживание через каждые 50 часов
− Смазать скользящие части телескопического шасси после их чистки.
− Смазать сеялку (см. раздел по смазке) (стр. 120).
− Почистить и смазать цепи (для предотвращения оседания пыли на цепях можно воспользоваться
аэрозолями на основе кремния или другими).
− Проверить крепление труб (нагнетатель, высевной модуль, блок внесения удобрения,
микрогранулятор и пр.).
− Проверить износ сеялки (стр. 121).
− Проверить блоки подшипников микрогранулятора и блока внесения удобрений.
Перед сезонным хранением
− Провести полное обслуживание.
− Почистить и смазать все цепи.
− Отсоедините блоки управления (Hector или Controlor) и храните их в мастерской, в сухом месте.
− Проверить износ сеялки (стр. 121).
− Подготовить сеялку к следующему сезону.
(Точность и качество сева будут зависеть от износа дисков, сошников и движущихся частей)
3 СМАЗКА
Смазка должна производиться через каждые 50 часов работы
120

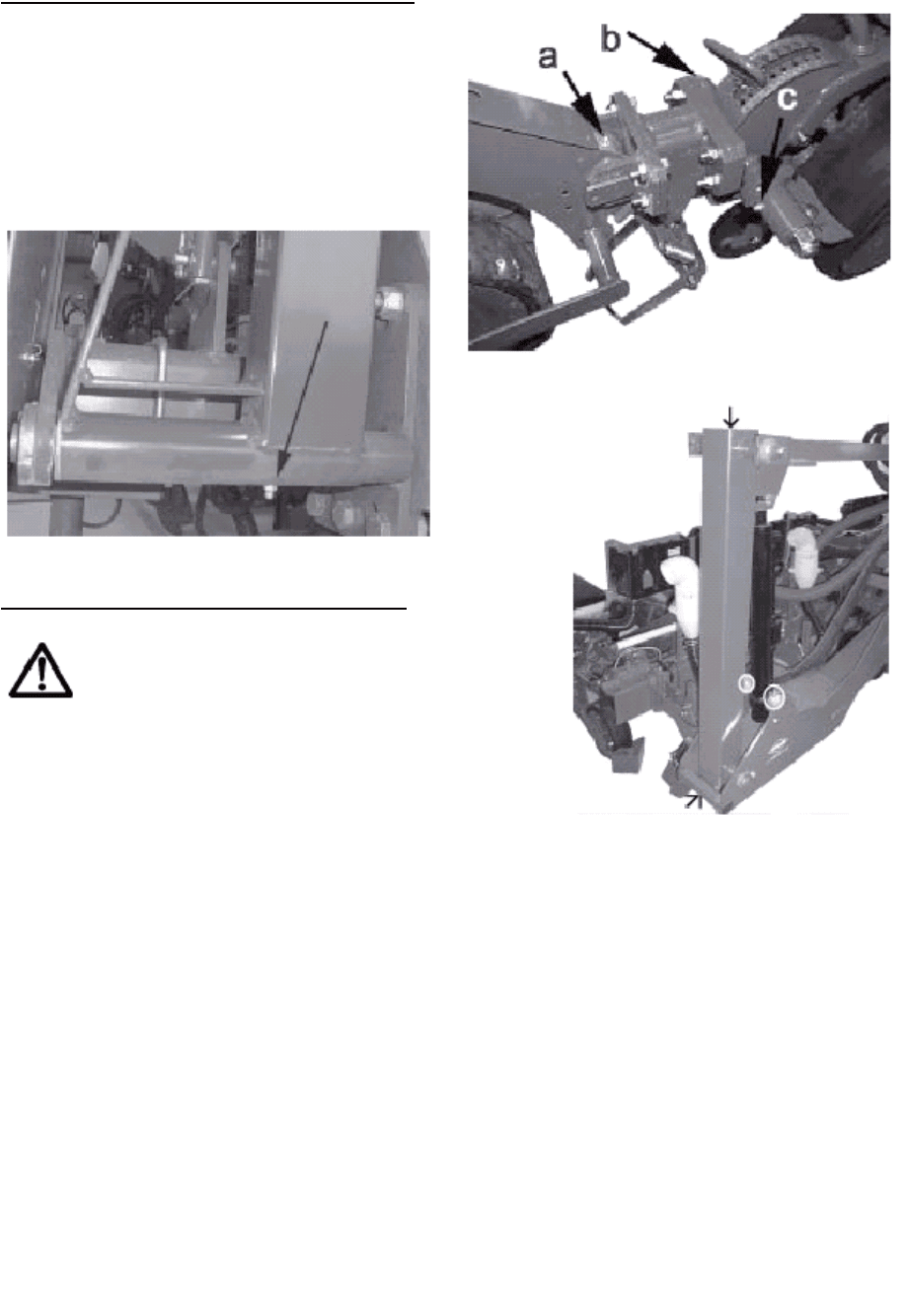

На высевных модулях отсутствуют масленки:
Следует отметить, что шарнирные соединения
высевных модулей снабжены не требующими
смазки подшипниками скольжения, а масленки
заднего катка (а), кронштейна колеса глубины (b,
c) удалены, начиная с сеялки № J1664.
Масленки на маркерах
На цилиндрическом шарнире имеются две
масленки, а еще две масленки установлены на
шарнире складывающегося кронштейна маркера.
4 ПОСТАНОВКА НА ЗИМНЕЕ ХРАНЕНИЕ
Внимание! Сеялка должна быть
расцеплена, с пустыми бункерами,
защищена от сырости, и должна стоять
на устойчивой и горизонтальной
поверхности.
− Отключите все электрические и
гидравлические соединения.
− Отключите все блоки управления (HECTOR
или CONTROLOR) и храните их в
мастерской, в сухом месте.
− Установите опоры.
− Отсоедините третью точку подвески, а также
нижние рычаги.
− Снимите карданный вал со стороны трактора
и установите его на опору.
− Осторожно перемещайте вперед.
− По возможности храните телескопическую
сеялку с выдвинутыми удлинителями для
облегчения технического обслуживания без
необходимости вывешивания сеялки
сцепкой.
Для защиты сеялки от ржавчины распылите на все
узлы сеялки слой разлагаемого
микроорганизмами масла (за исключением
микрогранулятора, который должен быть
абсолютно сухим без какой-либо смазки).
