Плотность теплового потока стопы берется равной 65 Вт/м²,

начальная температура обуви равна 22°С.

Результаты применения математической модели для исследо-

вания пакетов низа обуви 1–10 при различных температурах окру-

жающей среды представлены в следующих графиках (рисунки 5.21 –

5.28).

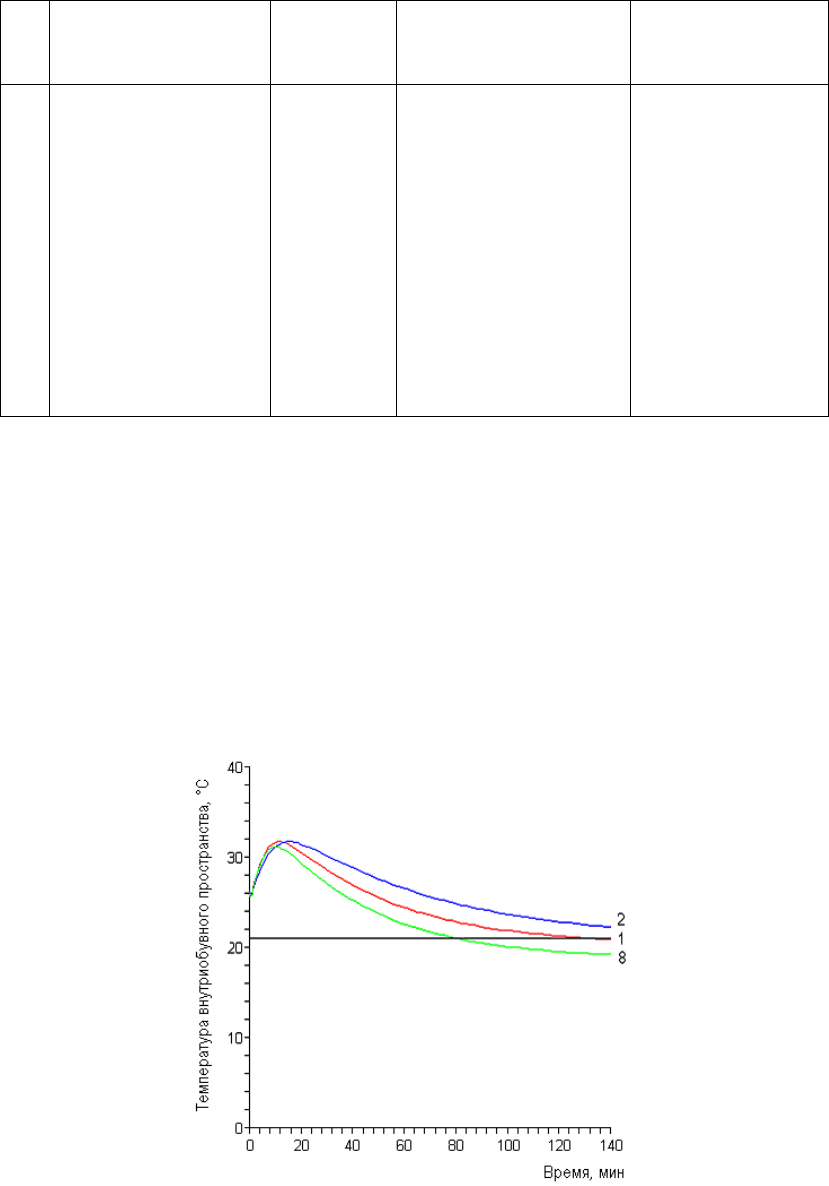

Рис. 5.21. Зависимость температуры внутриобувного пространства

в области подошвы от времени воздействия температуры –10°С

для пакетов № 1, 2, 8

452

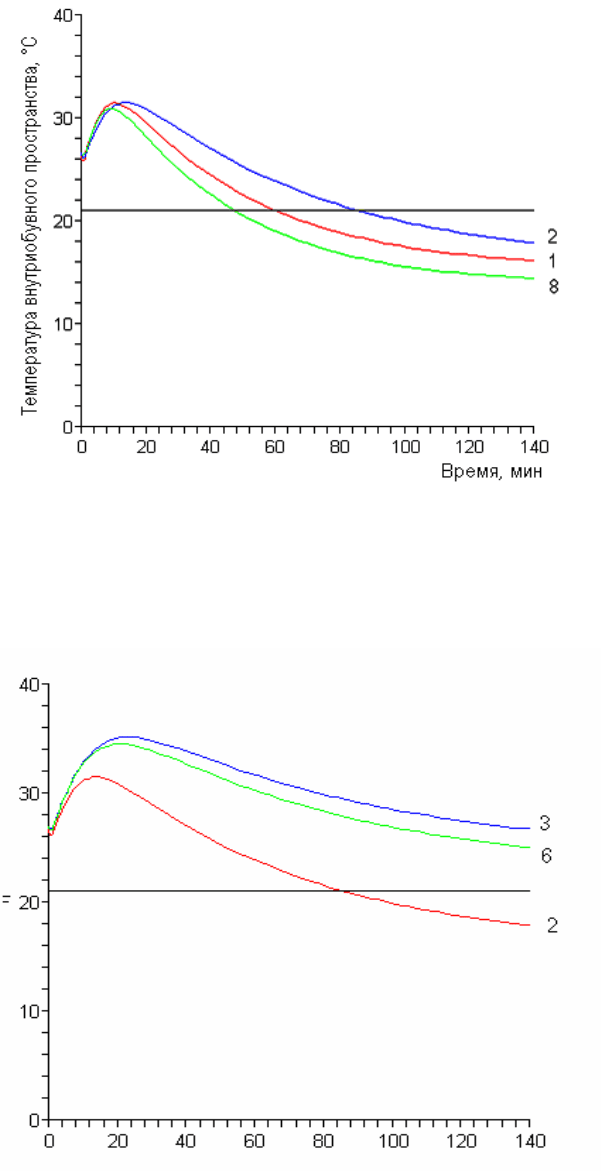

Рис. 5.22. Зависимость температуры внутриобувного пространства

в области подошвы от времени воздействия температуры –15°С

для пакетов № 1, 2, 8

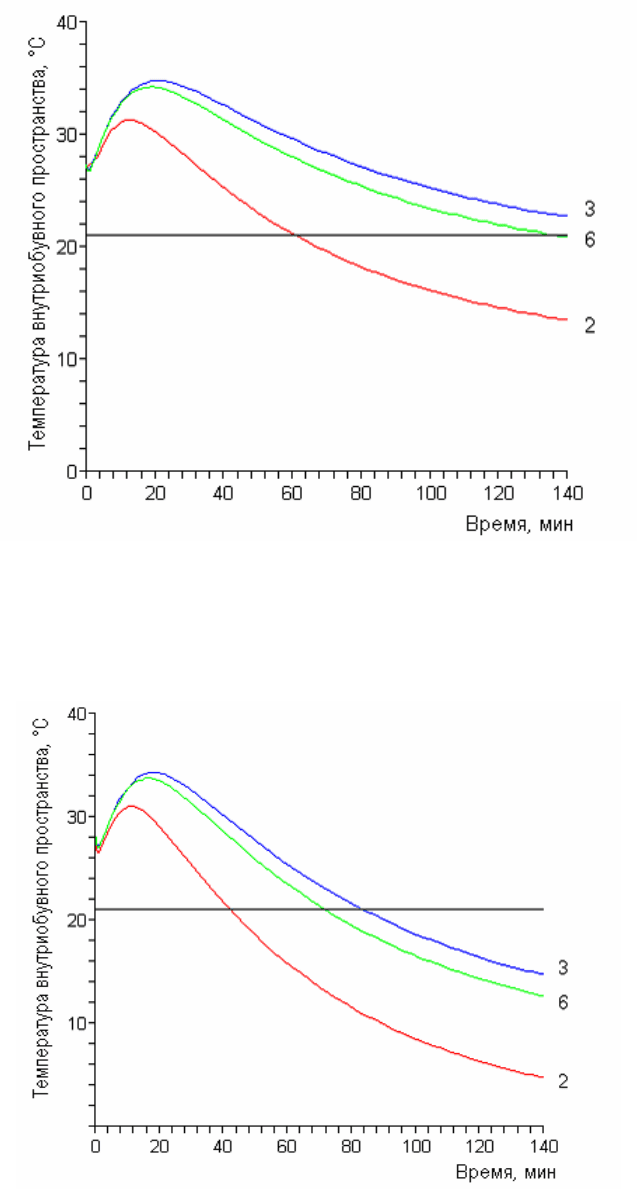

Рис. 5.23. Зависимость температуры внутриобувного пространства

в области подошвы от времени воздействия температуры –15°С

для пакетов № 2, 3, 6

453

Рис. 5.24. Зависимость температуры внутриобувного пространства

в области подошвы от времени воздействия температуры –20°С

для пакетов № 2, 3, 6

Рис. 5.25. Зависимость температуры внутриобувного пространства

в области подошвы от времени воздействия температуры –30°С

для пакетов № 2, 3, 6

454

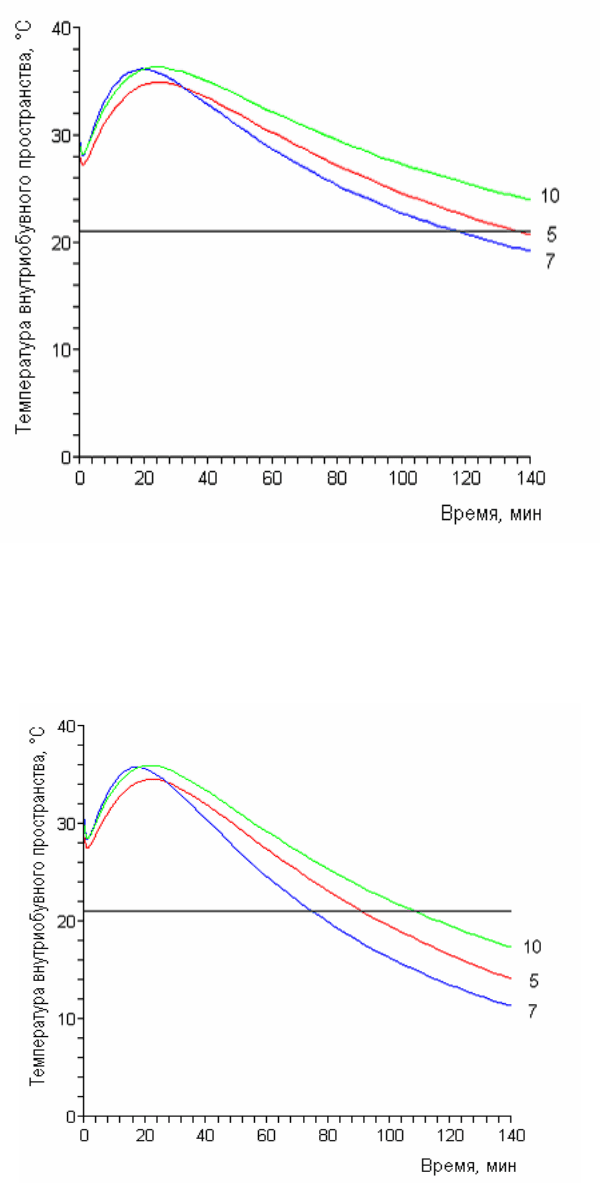

Рис. 5.26. Зависимость температуры внутриобувного пространства

в области подошвы от времени воздействия температуры –30°С

для пакетов № 5, 7, 10

Рис. 5.27. Зависимость температуры внутриобувного пространства

в области подошвы от времени воздействия температуры –40°С

для пакетов № 5, 7, 10

455

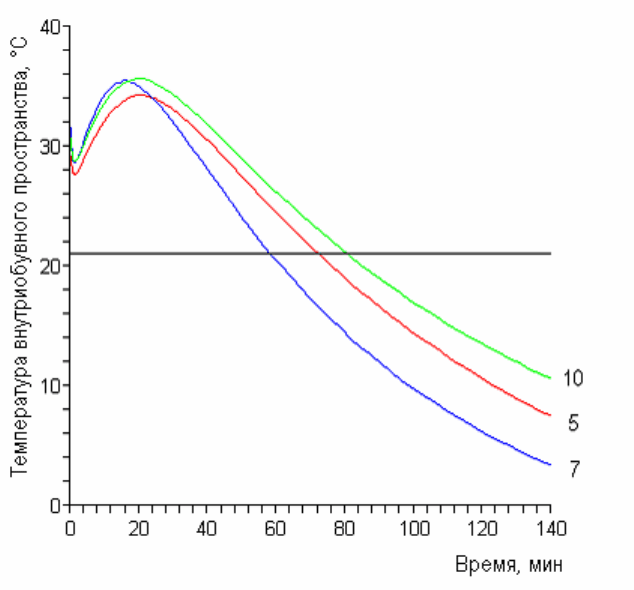

Рис. 5.28. Зависимость температуры внутриобувного пространства

в области подошвы от времени воздействия температуры –50°С

для пакетов № 5, 7, 10

Из полученных аналитических зависимостей температуры от

времени, решая соответствующие уравнения, можно найти время

комфортного пребывания стопы в обуви, которое обеспечивают паке-

ты низа 1

– 10.

456

Т а б л и ц а 5.12

Время (мин.) охлаждения внутриобувного пространства в области

подошвы до температуры 21°С для различных пакетов материа-

лов

Температура окружающей среды №

пакета

–10°С –15°С –20°С –30°С –40°С –50°С

1 132 60 44 31 25 21

2 239 84 61 42 34 29

3 >8ч >8ч 186 84 61 50

4 27 21 18 15 13 11

5 >8ч >8ч >8ч 137 91 72

6 >8ч >8ч 137 72 54 44

7 >8ч >8ч >8ч 118 75 58

8 81 47 36 26 21 19

9 16 13 11 9 8 7

10 >8ч >8ч >8ч 197 108 81

Из таблицы 5.12 можно дать некоторые рекомендации по ис-

пользованию рассмотренных пакетов низа в различных климатиче-

ских зонах (глава 1). Для зоны I (А и В) рекомендуется использование

пакетов 5, 7, 10. Для зоны II рекомендуется использование пакетов 2,

3, 6. Для зоны III можно использовать пакеты низа 1, 2,8. Пакеты 4 и 9

плохо защищают стопу от воздействия низких температур.

5.12 Обоснование выбора пакетов материалов для союзки

Для исследования теплозащитных свойств восьми

пакетов ма-

териалов союзки (таблица 5.13) была использована построенная в гла-

ве 3 математическая модель теплообмена для цилиндрической много-

457

слойной стенки. Была вычислена зависимость температуры внутри-

обувного пространства от времени при различных температурах ок-

ружающей среды. Расчеты проведены с помощью программы, напи-

санной в математическом редакторе «Maple» (приложение 2).

Т а б л и ц а 5.13

Пакеты материалов для союзки обуви

№

Материалы,

входящие в пакет

Толщина

материа-

лов

(мм)

Коэффициент теп-

лопроводности

λ (Вт/(м·ºС)

Коэффициент

температуропро-

водности

a (м²/ч)

Х/б носок

Меховая овчина

Бязь

Поролон

Полукожник хромово-

го дубления

0,3

1,2

0,05

0,039

0,038

0,07

0,067

0,0005

0,0003

0,0005

0,00065

0,00021

Х/б носок

Меховая овчина

Бязь

Поролон

Выросток хромового

дубления

0,3

1,2

0,05

0,039

0,038

0,07

0,06

0,0005

0,0003

0,0005

0,00065

0,0002

Шерстяной носок

Меховая овчина

Бязь

Поролон

Юфть хромового дуб-

ления

0,3

2,3

0,03

0,039

0,038

0,07

0,00042

0,0003

0,0005

0,00065

0,00042

Х/б носок

Меховая овчина

Бязь

0,3

0,05

0,039

0,038

0,0005

0,0003

0,0005

458

Замша 0,8 0,049 0,00033

Шерстяной носок

Меховая овчина

Искусственный мех

Полукожник хромово-

го дубления

1,5

0,03

0,039

0,042

0,067

0,00042

0,0003

0,00021

Х/б носок

Меховая овчина

Бязь

Выросток хромового

дубления

0,3

1,2

0,05

0,039

0,038

0,06

0,0005

0,0003

0,0005

0,0002

Шерстяной носок

Меховая овчина

Бязь

Юфть хромового дуб-

ления

0,3

2,3

0,03

0,039

0,038

0,07

0,00042

0,0003

0,0005

0,00042

Шерстяной носок

Мех оленя

Меховая овчина в два

слоя

0,03

0,037

0,039

0,00042

0,00028

0,0003

Плотность теплового потока стопы – 65 Вт/м². Начальная тем-

пература обуви – 22°С. Коэффициент теплоотдачи с поверхности па-

кета в окружающую среду –

Вт/м²·град. Графики зависимости

температуры внутриобувного пространства в области союзки при раз-

личных температурах окружающей среды для пакетов материалов 1-8

представлены на рисунках 5.29 – 5.33.

459

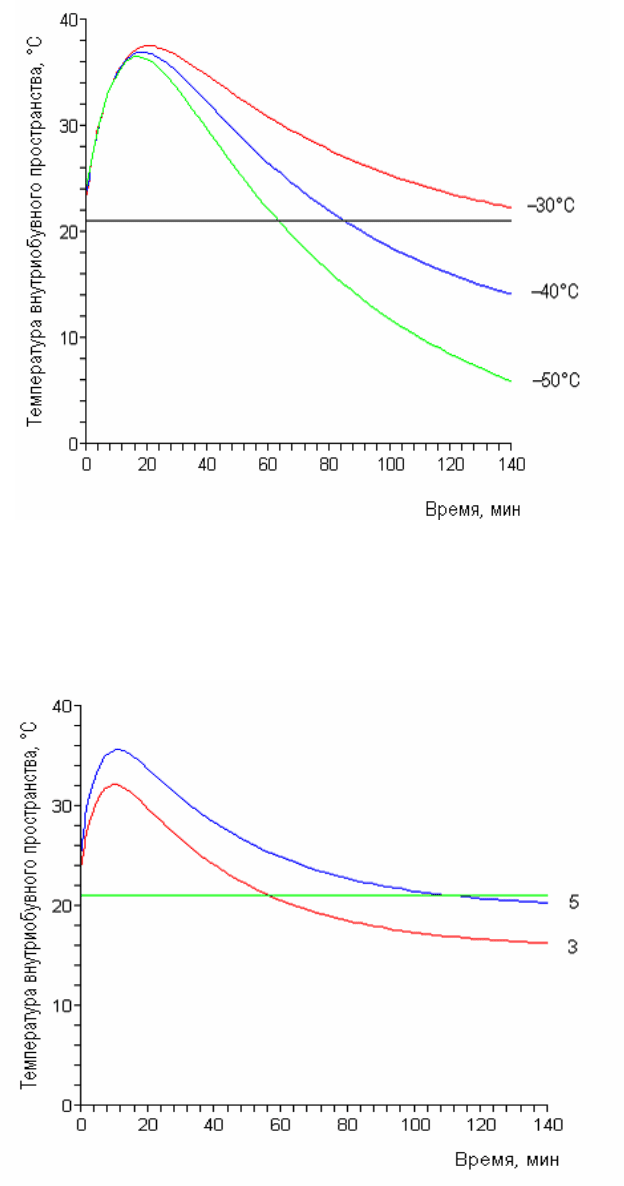

Рис. 5.29. Зависимость температуры внутриобувного пространства

в области союзки от времени воздействия температуры

–30°С, –40°С, –50°С для пакета № 8

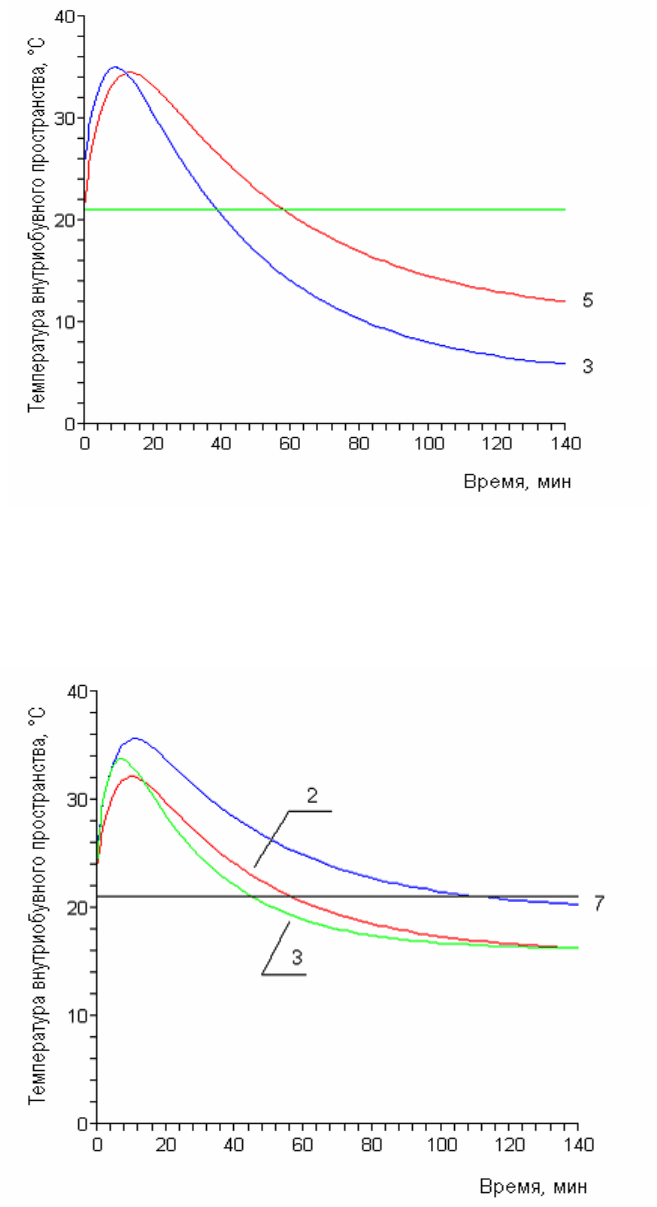

Рис. 5.30. Зависимость температуры внутриобувного пространства

в области союзки от времени воздействия температуры –20°С

для пакетов № 3, 5.

460

Рис. 5.31. Зависимость температуры внутриобувного пространства

в области союзки от времени воздействия температуры –30°С

для пакетов № 3, 5

Рис. 5.32. Зависимость температуры внутриобувного пространства

в области союзки от времени воздействия температуры –15°С
