231
Рис. 71
При выборе кнопок открываются диалоговые окна.
При выборе кнопки «ПИ» открываются диалоговое окно,
показанное на рис. 72.
При выборе кнопки «Реле» открываются диалоговое окно,
показанное на рис. 73.
При выборе кнопки «Задание» открываются диалоговое окно,
показанное на рис. 74.
При выборе кнопки «Кп» открываются диалоговое окно, показанное
на рис. 75.

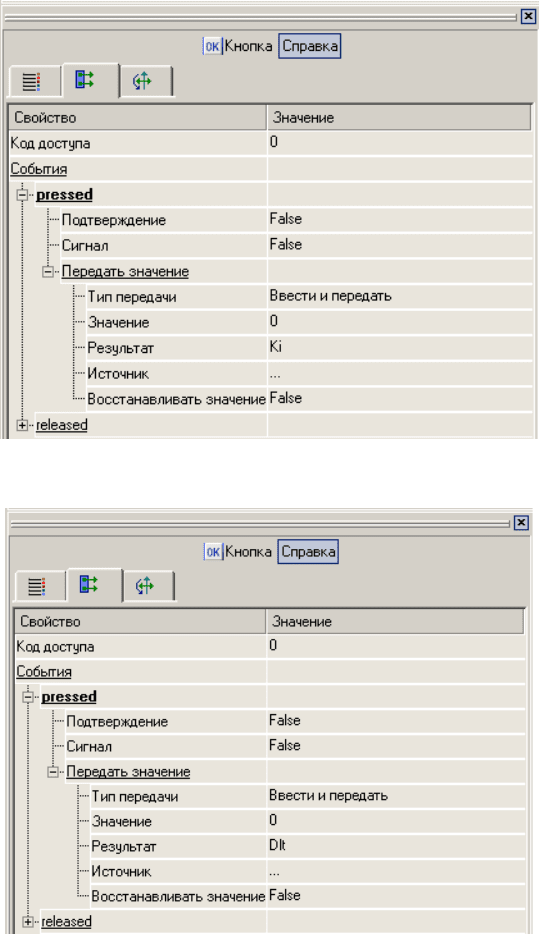

При выборе
кнопки «Ки» открываются диалоговое окно, показанное
на рис. 76.
При выборе кнопки «З.Н.и» открываются диалоговое окно,
показанное на рис. 77.
Графические элементы «Динамический текст», расположенный
напротив кнопок, привязывается к тем же аргументам, к которым
привязаны кнопки.
232
Рис. 72
Рис. 73
233
Рис. 74
Рис. 75
234
Рис. 76
Рис. 77
235

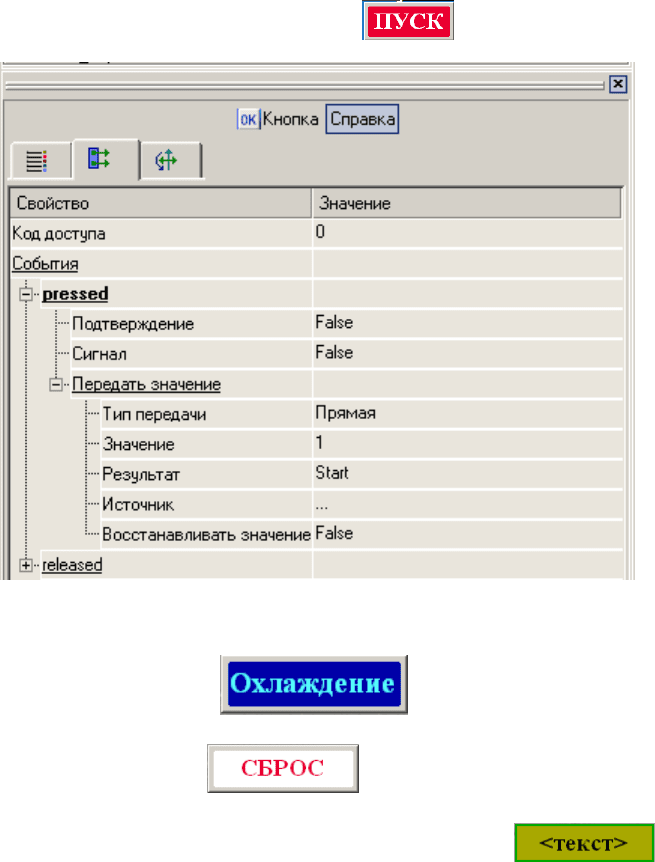

На рис. 78 показана привязка кнопки
.
Рис. 78
При выборе кнопки
открывается диалоговое
окно, показанное на рис. 79.
При выборе кнопки
открывается диалоговое окно,
показанное на рис. 80.
Графический элемент «Динамический текст»
отображает тип регулятора и настраивается в диалоговом окне, вид
которого показан на рис. 81.
236
Рис. 79
Рис. 80
237
Рис. 81
Поскольку в проекте используются несколько экранов,
предусмотрен переход между ними с помощью кнопок, показанных на
рис. 82.
Рис. 82
238

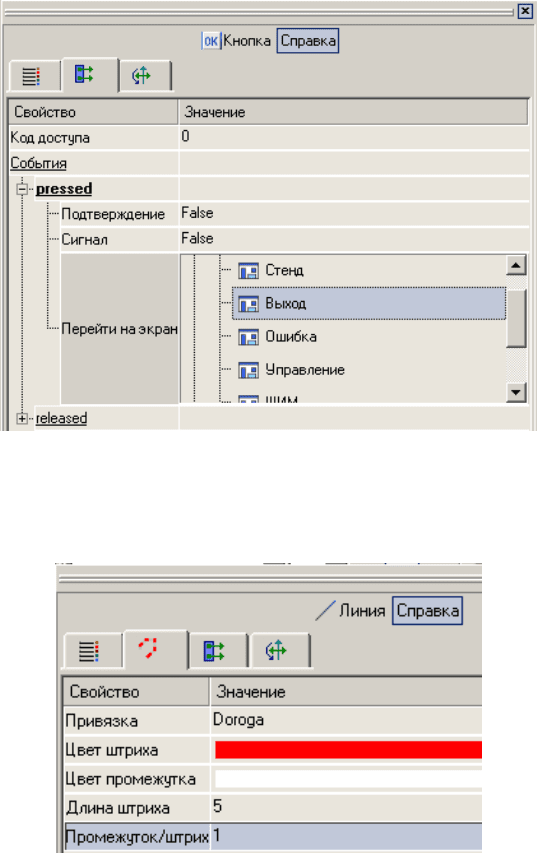

Кнопки перехода по экранам настраиваются из диалогового окна,
вид которого и пример настройки приведен на рис. 83.
Рис. 83
Аналогично настраиваются и другие кнопки. Бегущие дорожки
настроены тек, как это показано на рис. 84.
Рис. 84
239
Экран выход отображает в режиме реального времени показания
датчика температуры и значение задания. С помощью него можно
наблюдать в реальном времени переходную характеристику объекта.
Пример приведен на рис. 85.
Рис. 85
Определение аргументов данного экрана показано на рис. 86
Рис. 86

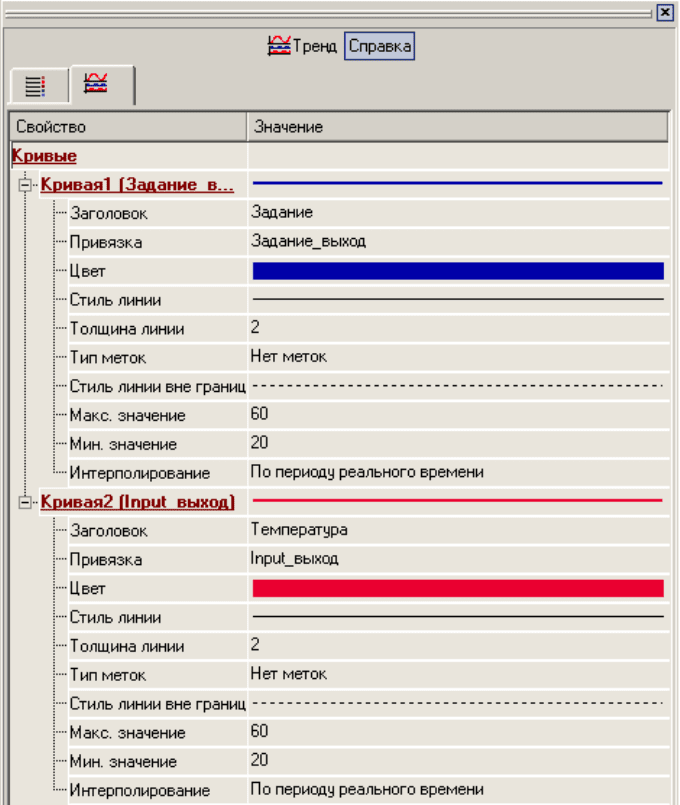

Настройки тренда показаны на рис. 87.
240
Рис. 87
Экран ошибка отображает в режиме реального времени значение
сигнала рассогласования. Пример показан на рис. 88.
