Подождите немного. Документ загружается.
3.

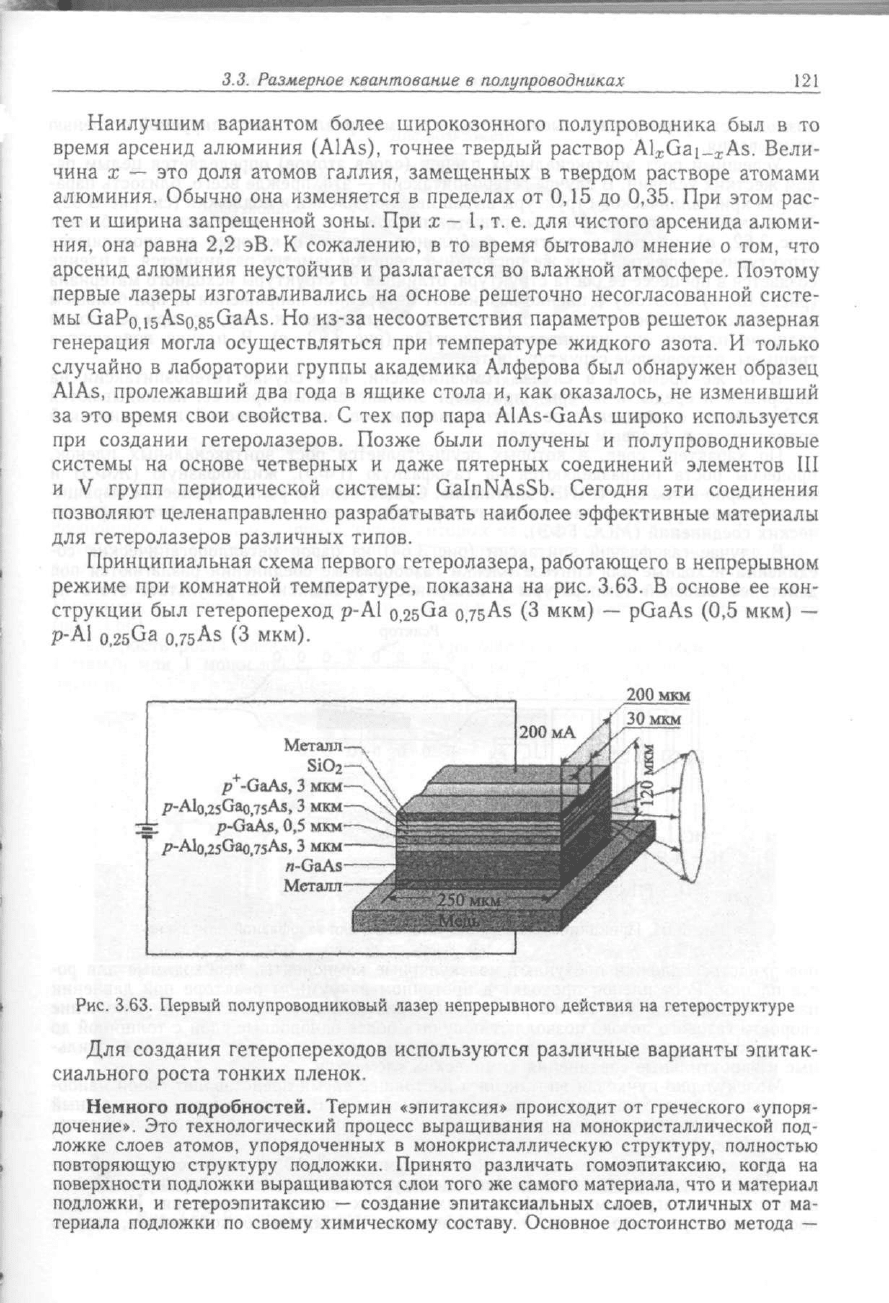

Наилучшим ва
время арсенид алк
чина X — это дол!
алюминия. Обычш
тет и ширина запр<
ния, она равна 2,2
арсенид алюминия
первые лазеры изг
мы GaPo.isAso.ssG
генерация могла с
случайно в лабора
AlAs, пролежавши
за это время свои
при создании гет
системы на основ
и V групп перио
позволяют целена!
для гетеролазеров
Принципиальн
режиме при коми;
струкции был гет(
р-А1 o,25Ga ojsAs
t
;'-А1о,25(
: Р
P-A.h,25(-
Рис. 3.63. Первый
Для создания
спального роста т
Немного подрс
дочение». Это техн
ложке слоев атомо
повторяющую стру
поверхности подлог
подложки, и гетер(
териала подложки
гмбли

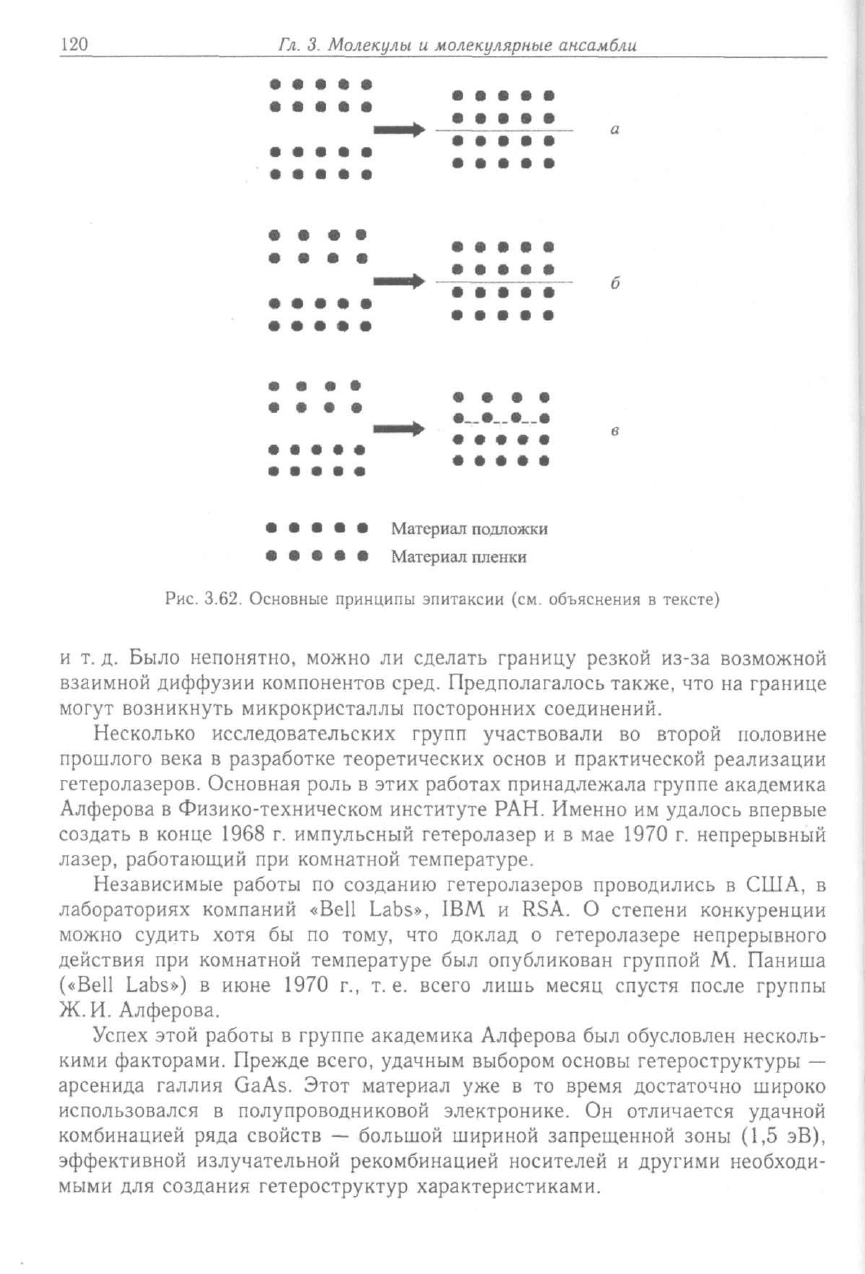

4
ения в тексте)
зкои из-за возможной
также, что на границе
1ений.
во второй половине
ктической реализации
[ала группе академика
ю им удалось впервые
'. 1970 г. непрерывный
юводились в США, в
степени конкуренции
^лазере непрерывного
группой М. Паниша
спустя после группы
1 обусловлен несколь-
ы гетероструктуры —
I достаточно широко
отличается удачной
ЕННОЙ
зоны (1,5 эВ),
i другими необходи-
1
I

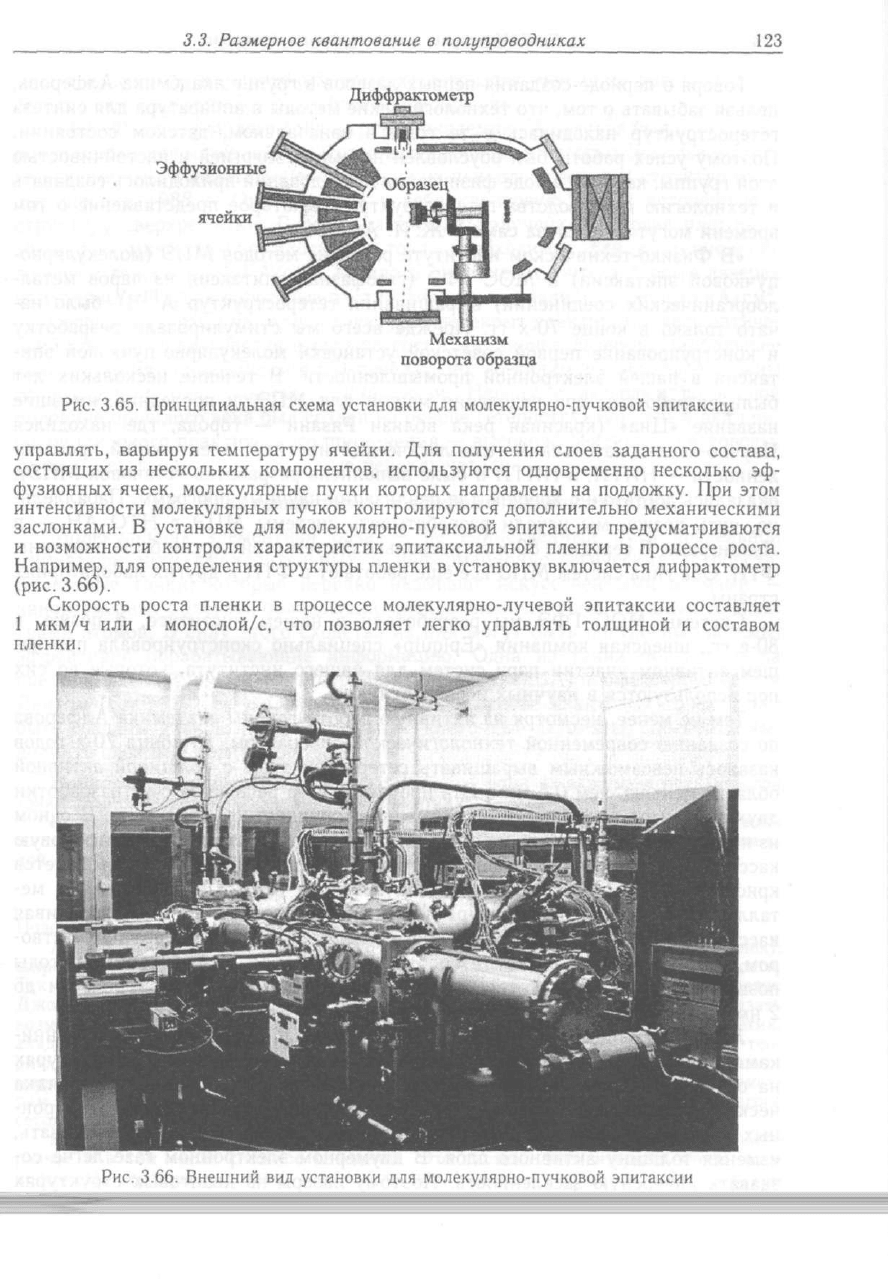

Рис. 3.65.
управлять, вар
состоящих из
фузионных яче
интенсивности
заслонками. В
и ВОЗМОЖНОСТ!-
Например, для
(рис. 3.66).
Скорость р
1 мкм/ч или ;
пленки.
Рис. 3

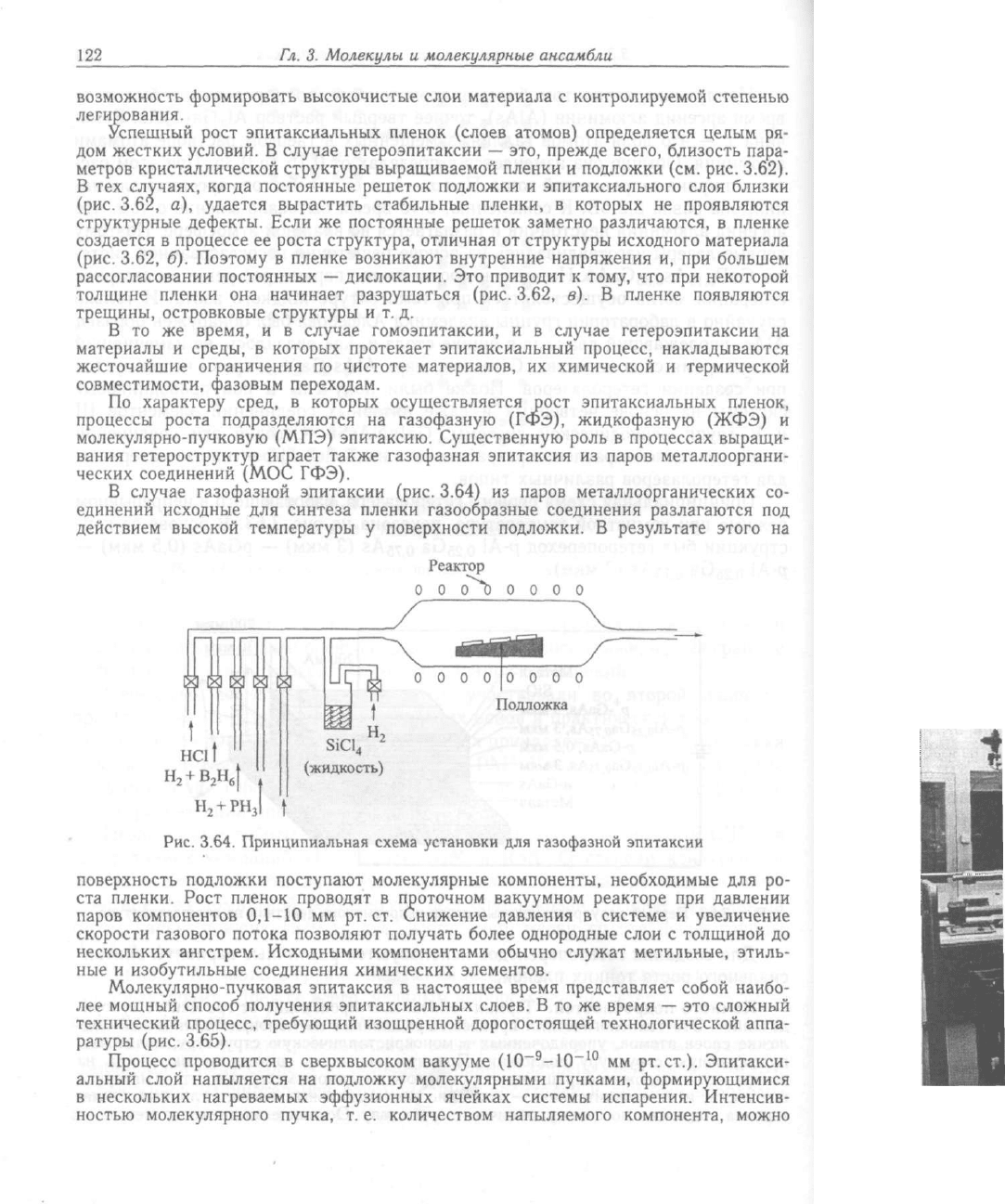

ируемой степенью
ляется целым ря-
'0, близость пара-
ки (см. рис. 3.62).
«ого слоя близки
не проявляются
[чаются, в пленке
одного материала
я и, при большем
то при некоторой
енке появляются
ероэпитаксии на
:, накладываются
й и термической
иальных пленок,
азную (ЖФЭ) и
одессах выращи-
i металлооргани-
)рганических со-
разлагаются под
^льтате этого на
гаксии
одимые для ро-
е при давлении
е и увеличение
I с толщиной до
гильные, этиль-
ет собой наибо-
- это сложный
эгической аппа-
ст.). Эпитакси-
рмирующимися
шя. Интенсив-
онента, можно
3_.

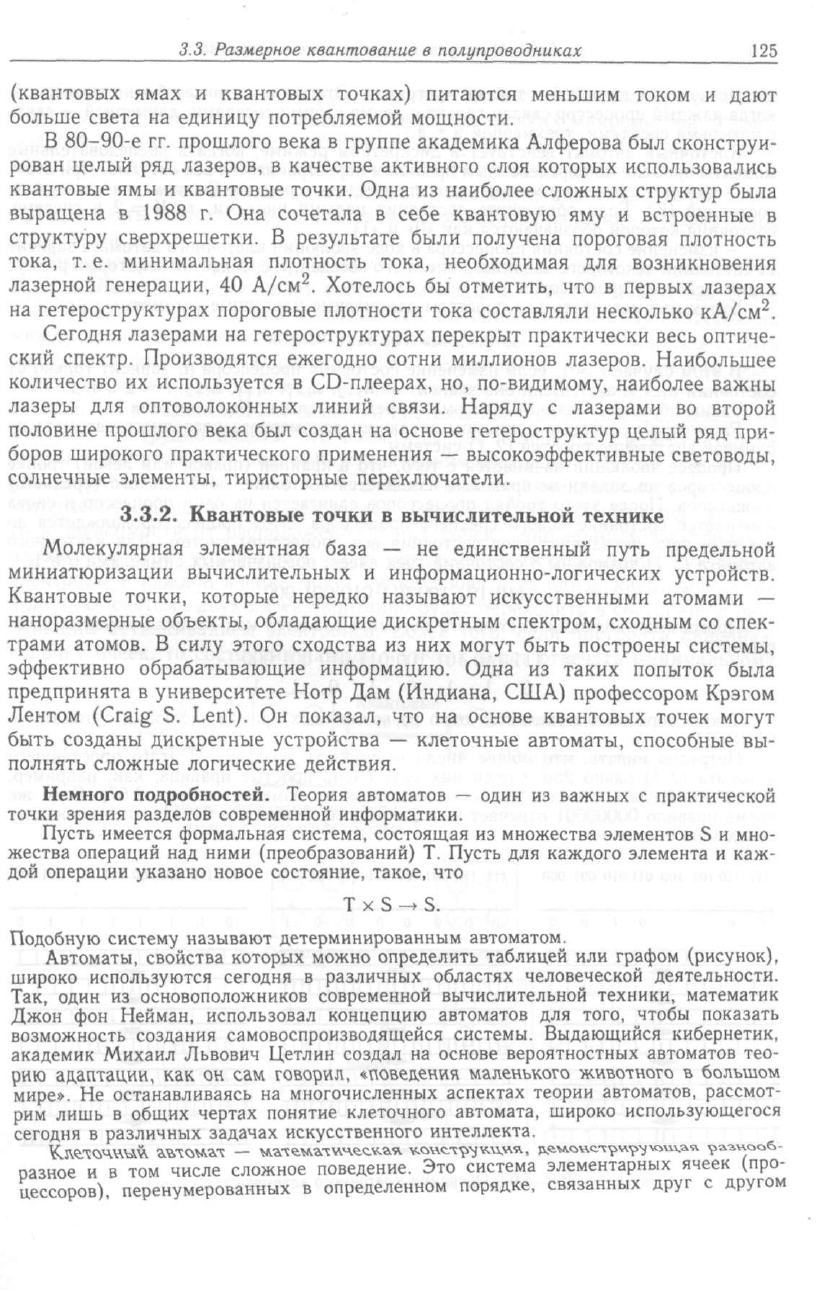

(квантовых ямах
больше света на е
В 80-90-е гг. п
рован целый ряд /
квантовые ямы и f
выращена в 1988
структуру сверхре
тока, т. е. миним.
лазерной генерацк
на гетероструктур
Сегодня лазерг
ский спектр. Прор
количество их исп
лазеры для опто!
половине прошлог
боров широкого П[
солнечные элемен
3.3.2.
Молекулярная
миниатюризации
Квантовые точки,
наноразмерные об
трами атомов. В с
эффективно обра!
предпринята в унр
Лентом (Craig S.
быть созданы дис
поднять сложные
Немного подрс
точки зрения разде
Пусть имеется с
жества операций нг
дой операции указа
Подобную систему
Автоматы, свой
широко использую'
Так, один ИЗ
OCHOI
Джон фон Нейман
возможность созда
академик Михаил .
рию адаптации, ка)
мире». Не останав/
рим лишь в общих
сегодня в различны
Клеточный автс
разное и в том чи
цессоров), перенум

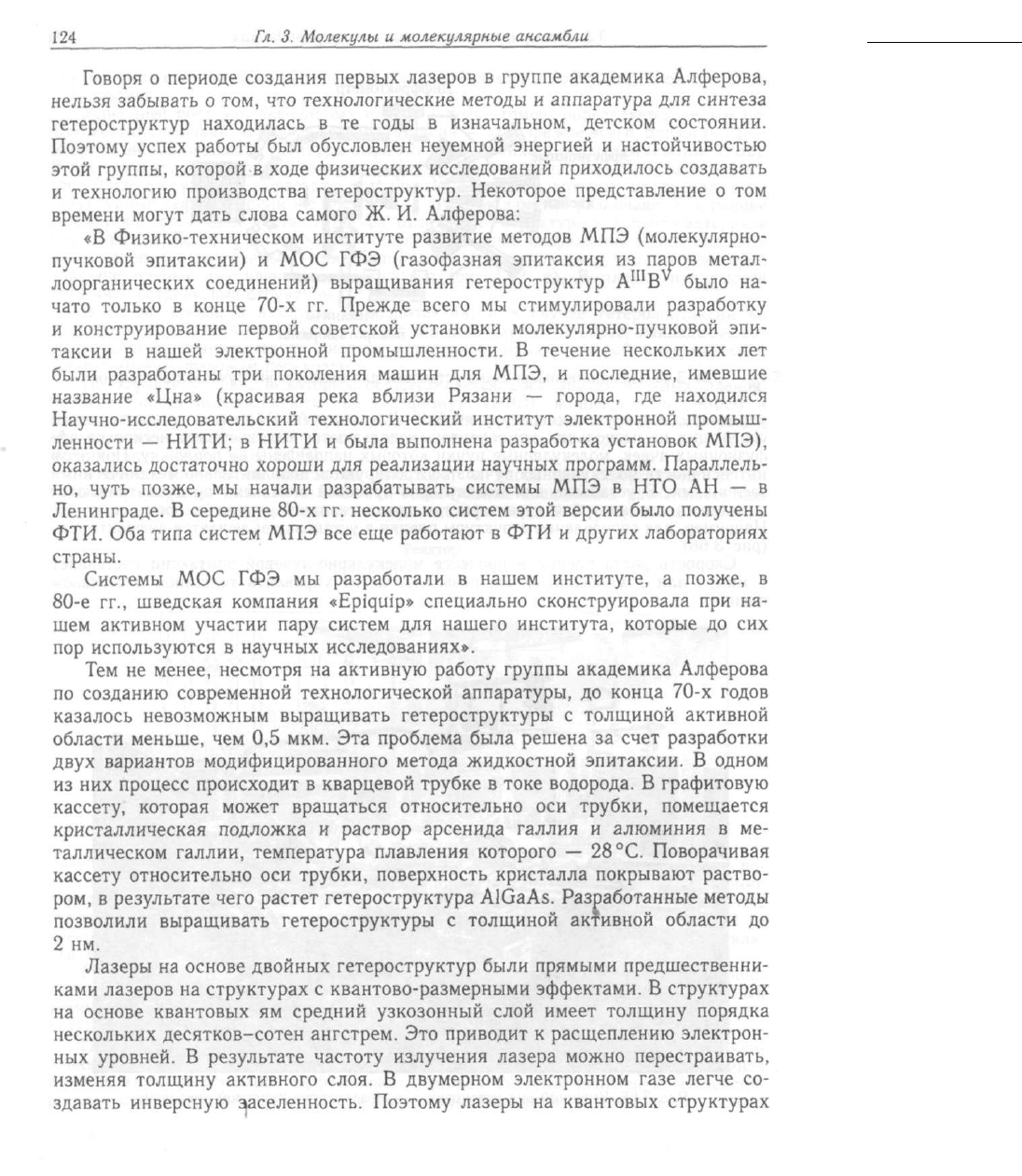

щемика Алферова,
)атура для синтеза
гтском состоянии,
и настойчивостью
:одилось создавать
гдставление о том
ПЭ (молекулярно-
I из паров метал-
) А'"В^ было на-
)овали разработку
зно-пучковой эпи-
е нескольких лет
следние, имевшие
щ, где находился
тронной промыш-
установок МПЭ),
•рамм. Параллель-
в НТО АН - в
ии было получены
fTHX лабораториях
туте, а позже, в
(уировала при на-
I, которые до сих
1демика Алферова
конца 70-х годов
лщиной активной
а счет разработки
итаксии. В одном
|да. В графитовую
'бки, помещается
алюминия в ме-
!°С. Поворачивая
скрывают раство-
аботанные методы
1ВН0Й области
до
и предшественни-
ши. В структурах
толщину порядка
;плению электрон-
,но перестраивать,
ЮМ газе легче со-
1Т0ВЫХ структурах

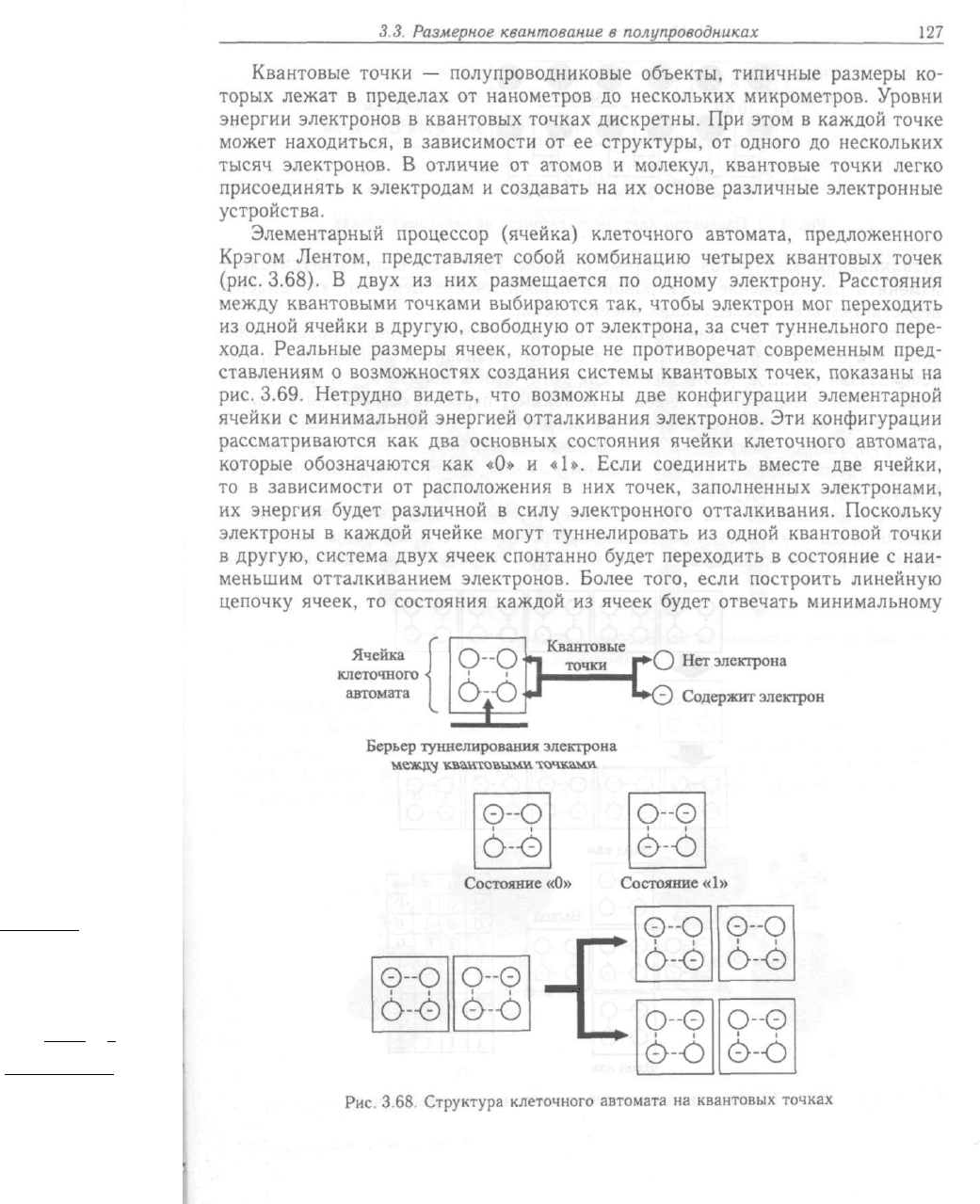

Квантовые тс
торых лежат в nf
энергии электрон!
может находиться
тысяч электронов
присоединять к э.
устройства.
Элементарный
Крэгом Лентом,
(рис. 3.68). В дв]
между квантовые
из одной ячейки Е
хода. Реальные р
ставлениям о воз:
рис. 3.69. Нетруд
ячейки с минима;
рассматриваются
которые обознач;
то в зависимост};
их энергия будет
электроны в каж
в другую, систем,
меньшим отталш
цепочку ячеек, т(
Яче
клето'
авто:
Рис.;

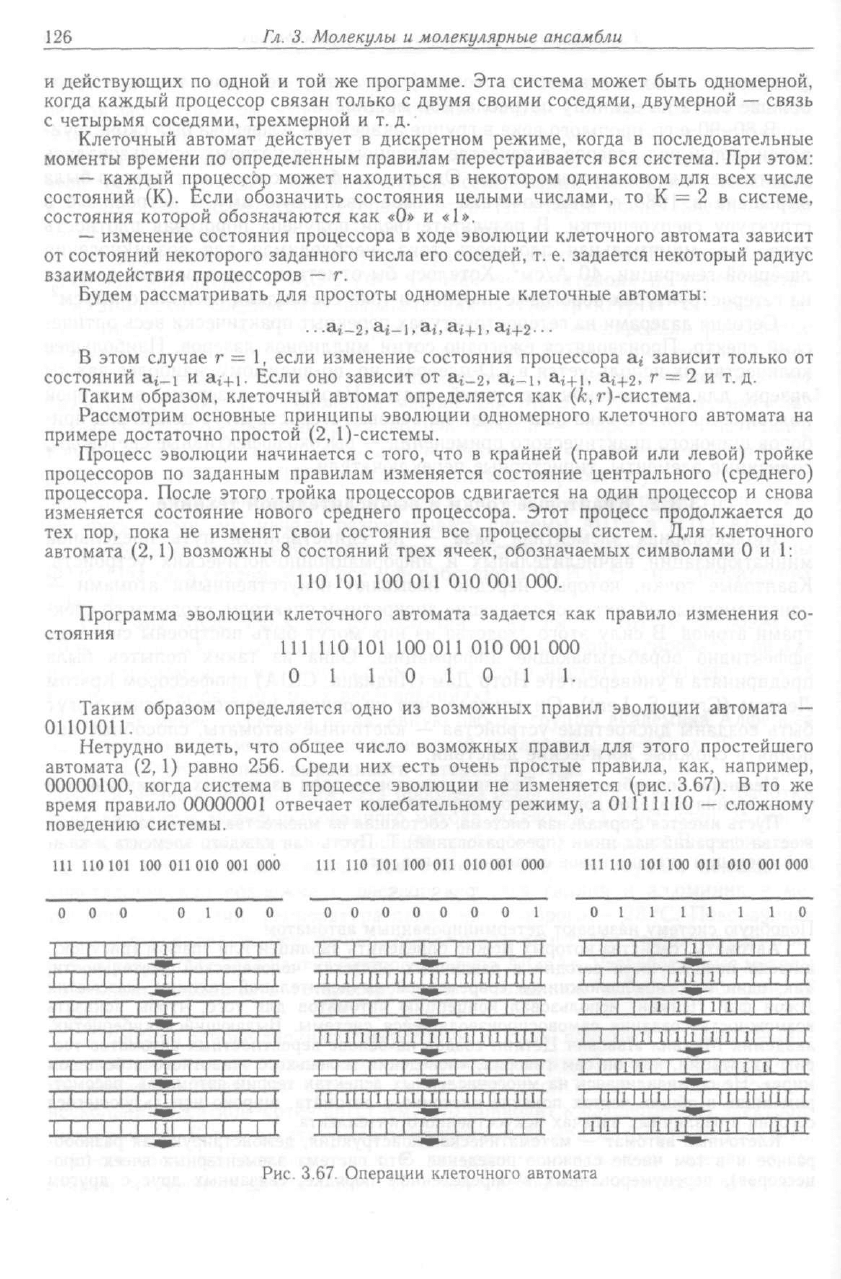

ь одномерной,
ерной — связь
тедовательные
;ма. При этом:
,ля всех числе
: 2 в системе,
•омата зависит
эторый радиус
•ы:
кит только от
2
и
т. д.
а.
•о автомата на
левой) тройке
ого (среднего)
leccop и снова
одолжается до
,ля клеточного
олами О и 1:
I
изменения со-
те автомата —
о простейшего
мк, например,
5.67). В то же
О - сложному
1Ю он 010 001 ООО
Т~\ i i о"
ш
ж
mm I I I
ч
Hill
I I I
т
I I Hill I
ihhiil T
il Hill I lil'l
I 1

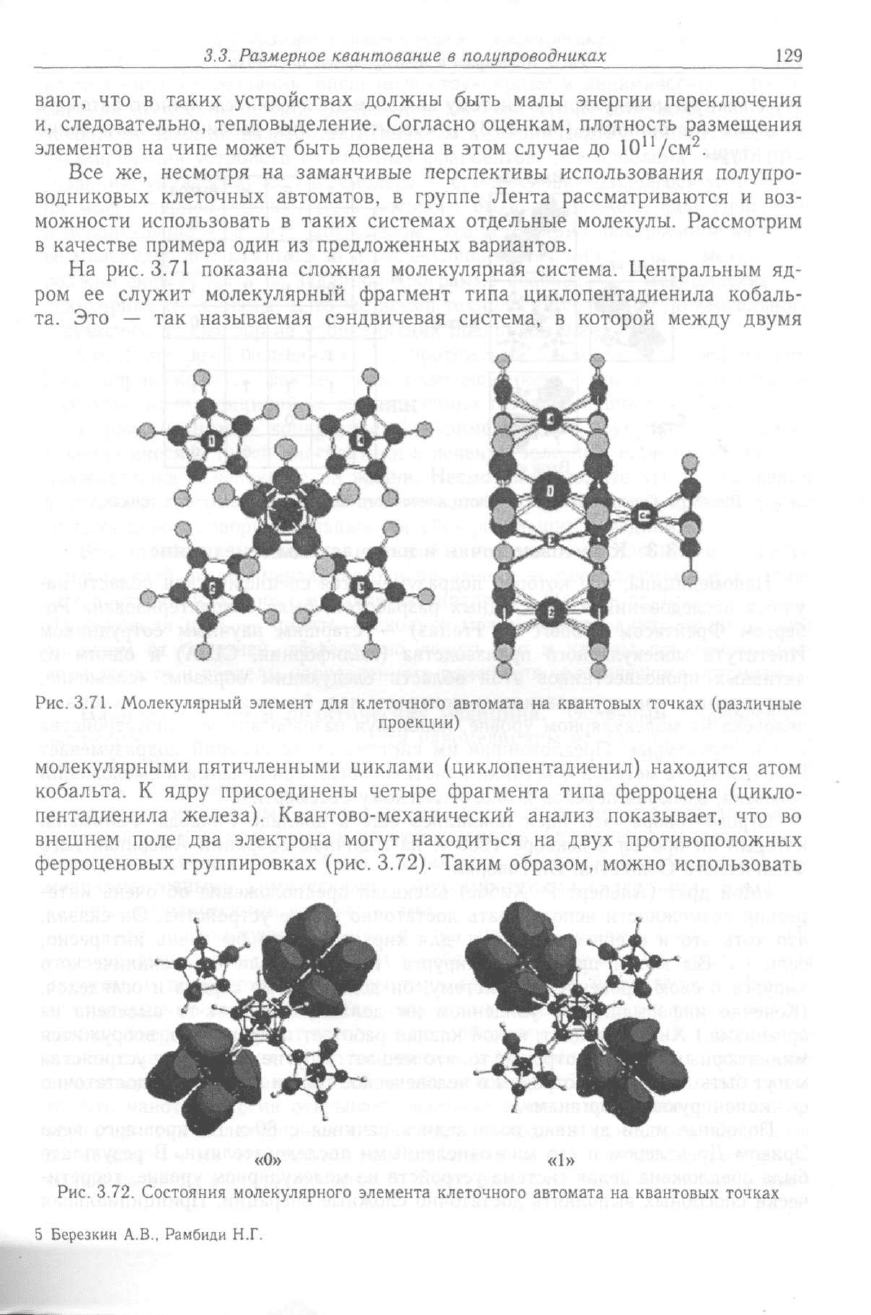

вают, что в
и, следовате.
элементов нг
Все же,
водниковых
можности И(
в качестве п
На рис. с.
ром ее слу)
та. Это — '
Рис. 3.71. Мо.
молекулярн
кобальта. F
пентадиени,
внешнем п(
ферроценов
Рис. 3.72.
5 Берёзкин А.

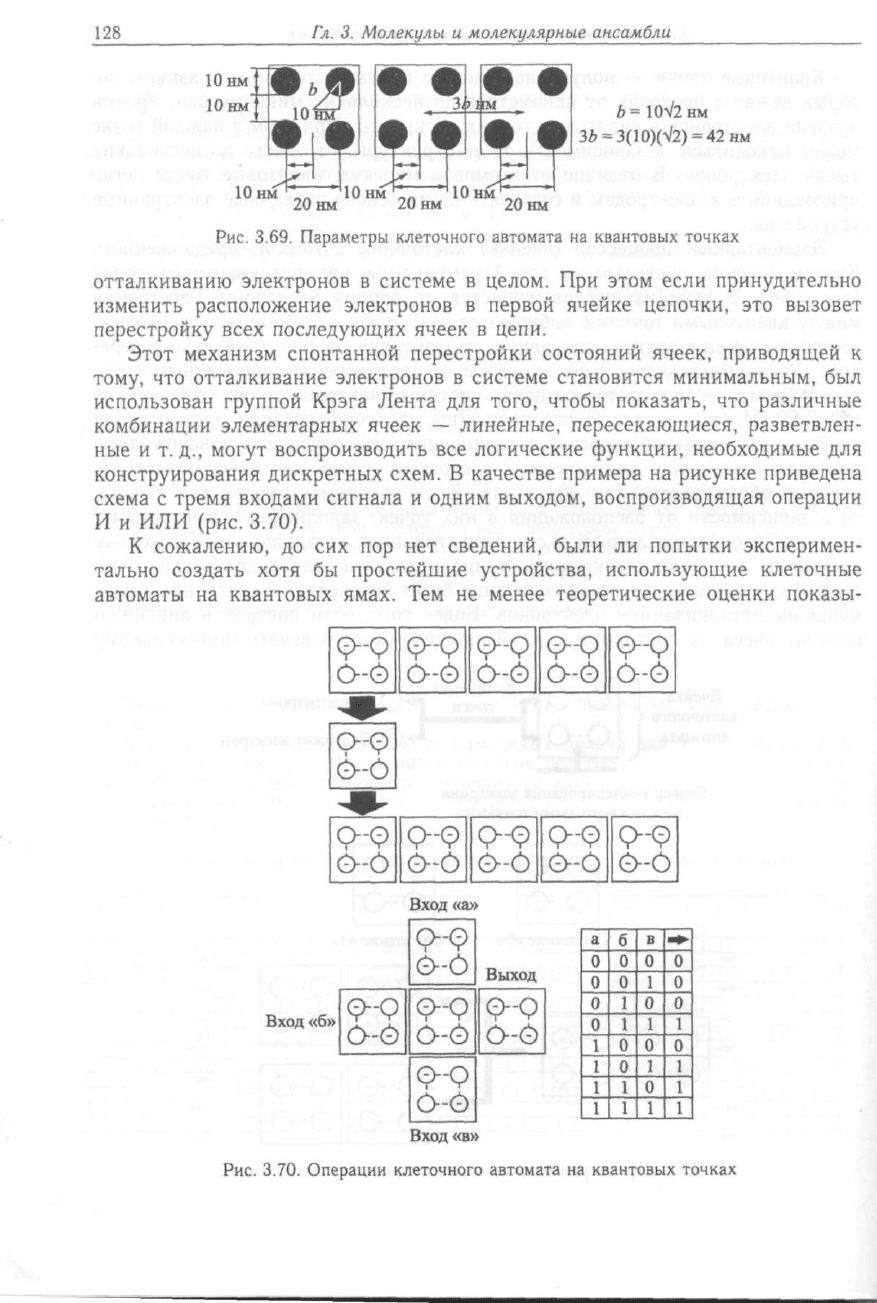

нм
1
=
42
нм
точках
ЛИ Принудительно
)чки, это вызовет
ек, приводящей к
шнимальным, был
гь, что различные
щеся, разветвлен-
необходимые для
эисунке приведена
водящая операции
:ытки эксперимен-
ующие клеточные
le оценки показы-
точках
