2−41
РАЗДЕЛ 2 – ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

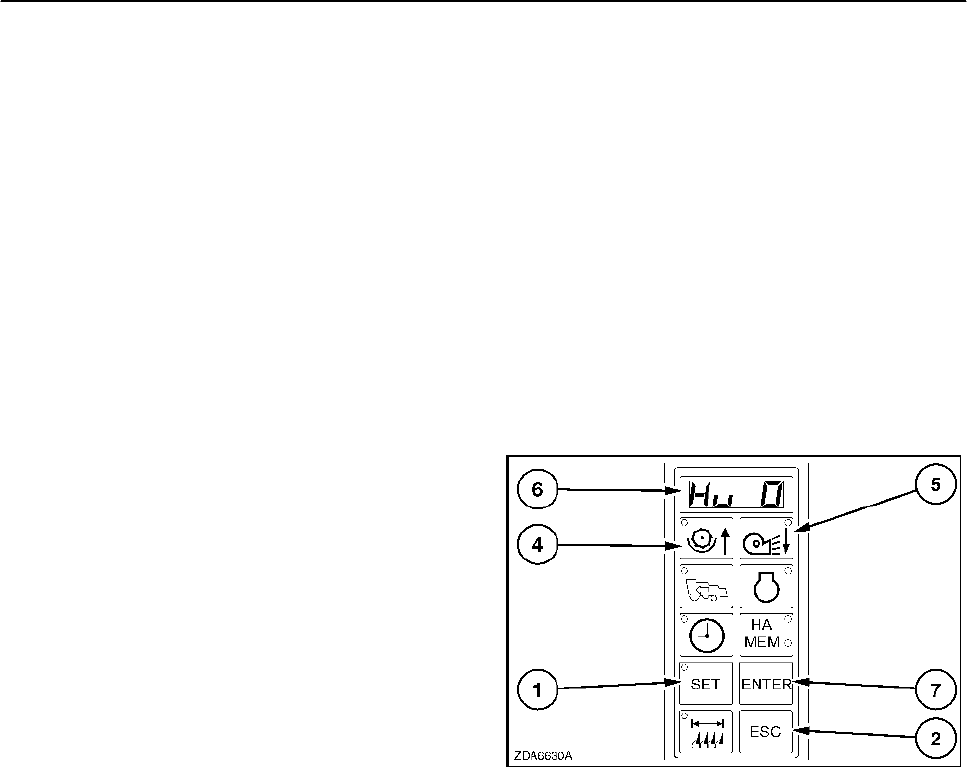

5. Автоматический подъем жатки при
движении задним ходом
Можно указать, должна ли жатка автоматически
подниматься при движении задним ходом или
нет.
Если эта функция включена, жатка
автоматически поднимается до максимальной
высоты среза (режимы компенсации,
поддержания высоты среза и Autofloat)
ПРИМЕЧАНИЕ: Функция активна только
при включенном молотильном аппарате.
Для того чтобы выбрать данный режим
необходимо выполнить следующие операции:
1. Переведите ключ в выключателе стартера и
приборов в положение «контакт».
2. Нажмите кнопку «SET» (1).
3. Нажмите кнопку «ESC» (2) (4 раза), чтобы
на дисплей (6) было выведено:
«Hu 0» = При движении задним ходом жатка
автоматически не поднимается.
или:
«Hu 1» = При движении задним ходом жатка
автоматически поднимается.
4. Для выбора «Hu 0» или «Hu 1» нажмите кнопку
«СТРЕЛКА ВВЕРХ» (4) или «СТРЕЛКА ВНИЗ»
(5).
На дисплей (6) будет выведено «Hu 0» или «Hu
1».
5. Для подтверждения операции нажмите и
удерживайте кнопку «ENTER» (7) не менее двух
секунд.
Ввод значения подтверждается коротким
звуковым сигналом, после чего программа
переходит к настройке следующего режима.
47
2−42
РАЗДЕЛ 2 – ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
48

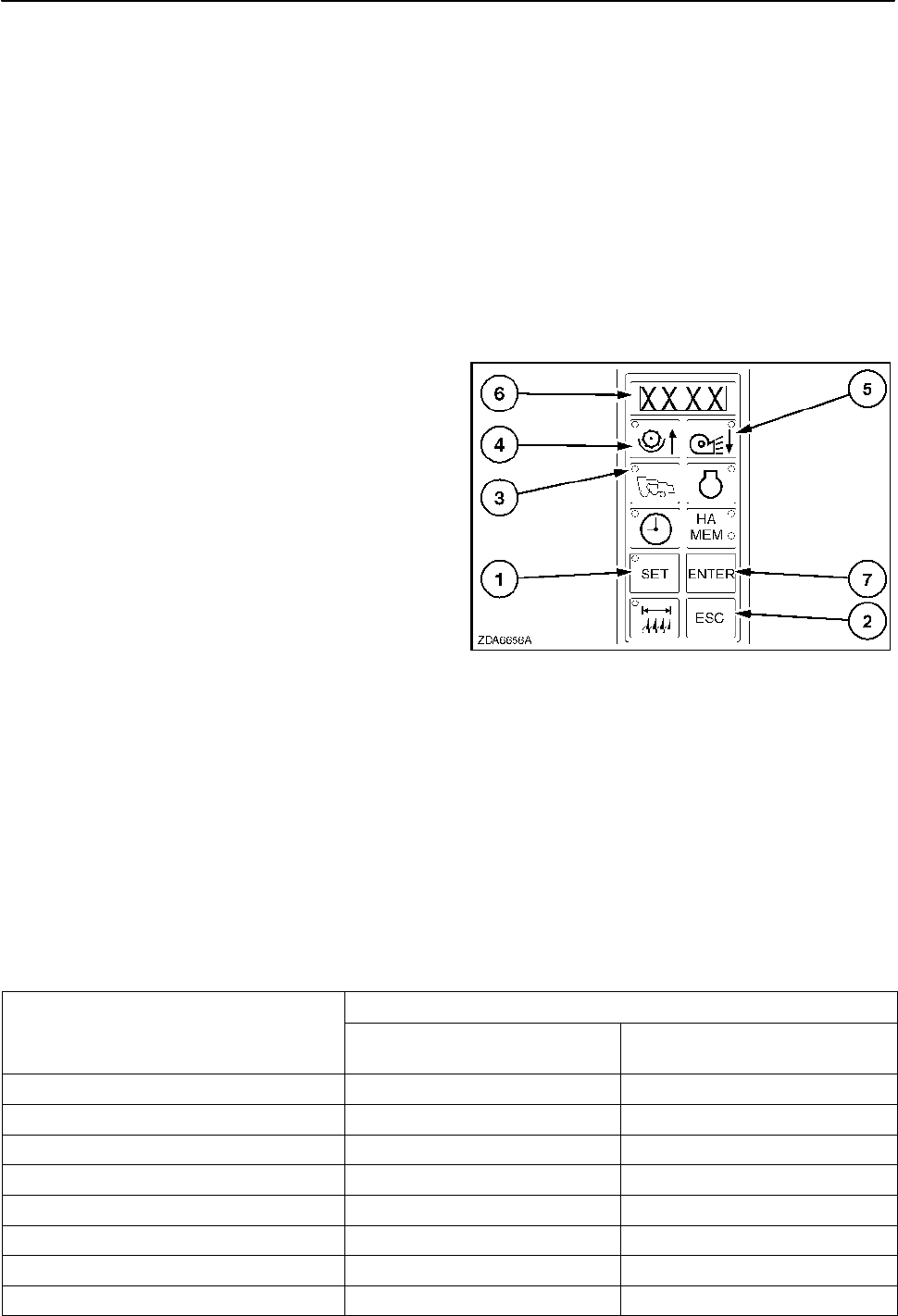

6. Непрерывная регулировка рабочей
скорости
Коэффициент скорости представляет собой
величину, необходимую для вычисления скорости
движения. Эта величина зависит от радиуса шин
под нагрузкой и от передаточного числа главной
передачи.
Для того чтобы выбрать данный режим
необходимо выполнить следующие операции:
1. Переведите ключ в выключателе стартера и
приборов в положение «контакт».
2. Нажмите кнопку «SET» (1).
3. Нажмите кнопку «ESC» (2) (5 раз), чтобы
замигал светодиод на регуляторе скорости
«GROUND SPEED» (3).
На дисплей будет выведено текущее значение
коэффициента скорости «XXXX».
4. Для изменения текущего значения
коэффициента скорости на дисплее (6)
нажмите кнопку «СТРЕЛКА ВВЕРХ» (4) или
«СТРЕЛКА ВНИЗ» (5). Значение можно
изменять в пределах от 500 до 7000 с шагом 5.
5. Для подтверждения операции нажмите и
удерживайте кнопку «ENTER» (7) не менее
двух секунд.
Ввод значения подтверждается коротким
звуковым сигналом, после чего программа
переходит к настройке следующего режима.
ПРИМЕЧАНИЕ: Если удерживать кнопки со
стрелками нажатыми более 3 секунд, значение
будет изменяться с большей скоростью.
ПРИМЕЧАНИЕ: Некоторые значения
коэффициента скорости приводятся в таблице
ниже
.
Коэффициент скорости
Шины ведущих колес
CS6050 − CS6070 − CS6080 CS6090
620/75R34-170A8-DT820 1645 2210
620/75R30-1 63A8-DT822 1745
-
650/75R32-1 72A8-DT822 1640 2205
71 0/75R34-1 78A8-megaxbib 1575 2120
800/65R32-1 72A8-DT822 1640 2205
900/60R32-1 76A8-DT830 1545 2080
1 050/50R32-1 78A8-T1
-
2105
30.5LX32-14PR-R2-CSG 1620 2180
РАЗДЕЛ 2 – ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
2-43

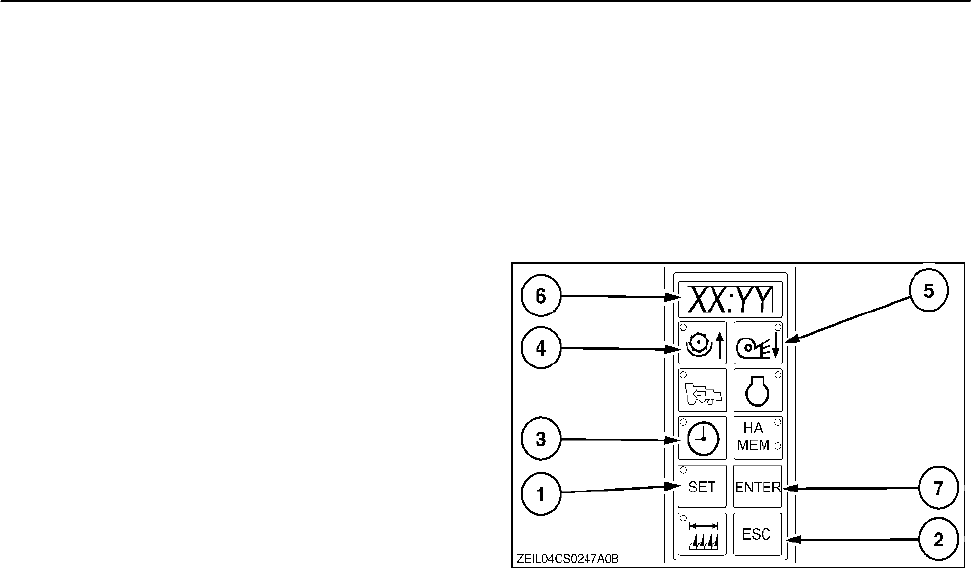

7. Установка часов
В этом режиме можно задать текущее время.
Для этого:
1. Переведите ключ в выключателе стартера
и приборов в положение «контакт».
2. Нажмите кнопку «SET» (1).
3. Нажмите кнопку «ESC» (2) (шесть раз),
чтобы замигал светодиод на кнопке часов
«CLOCK» (3). На дисплей (6) будет
выведено время в следующем формате:
XX : YY
XX= часы (мигает) YY = минуты
4. Для изменения значения часов на дисплее
(6) нажмите кнопку «СТРЕЛКА ВВЕРХ» (4)
или «СТРЕЛКА ВНИЗ» (5).
ПРИМЕЧАНИЕ: Если удерживать кнопки со
стрелками нажатыми более 3 секунд, значение
будет изменяться с большей скоростью.
5. Для подтверждения операции нажмите и
удерживайте кнопку «ENTER» (7) не менее
двух секунд.
Ввод значения подтверждается коротким
звуковым сигналом, после чего программа
переходит к следующему значению (YY).
6. Для изменения значения минут на дисплее
снова нажмите кнопку «СТРЕЛКА ВВЕРХ» (4)
или «СТРЕЛКА ВНИЗ» (5).
ПРИМЕЧАНИЕ: Если удерживать кнопки со
стрелками нажатыми более 3 секунд, значение
будет изменяться с большей
скоростью.
7. Для подтверждения операции нажмите и
удерживайте кнопку «ENTER» (7) не менее
двух секунд.
Ввод значения подтверждается коротким
звуковым сигналом, после чего программа
переходит к настройке следующего режима.
49
РАЗДЕЛ 2 – ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
2−44
50

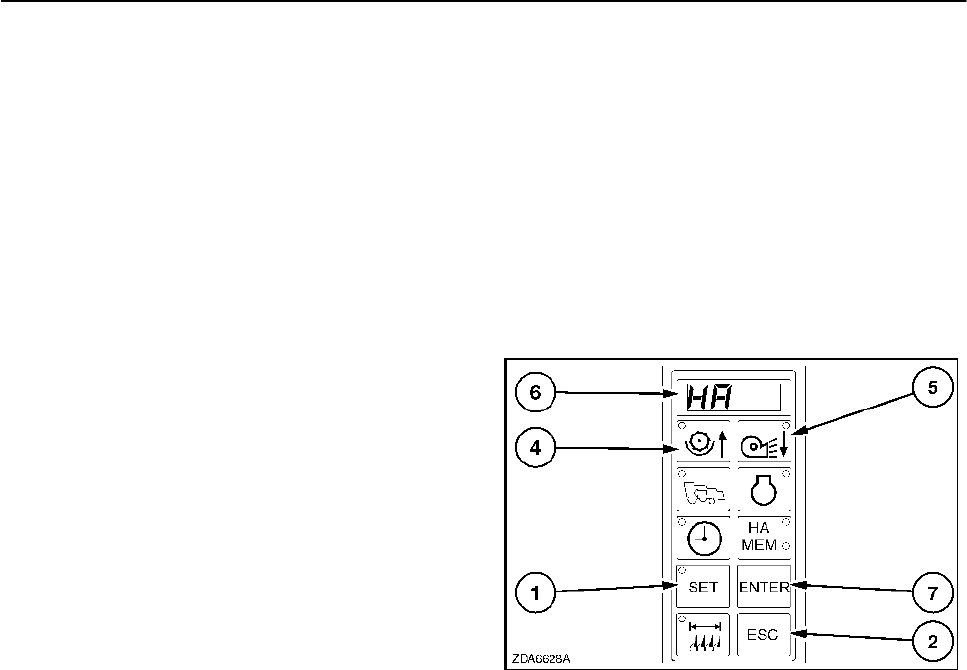

8. Метрическая/британская система мер
В этом режиме можно выбрать метрическую
или британскую систему мер.
Выбранные единицы измерения используются
при вычислении обработанной площади и при
вычислении скорости.
Для того чтобы выбрать данный режим
необходимо выполнить следующие операции:
1. Переведите ключ в выключателе стартера и
приборов в положение «контакт».
2. Нажмите кнопку «SET» (1).
3. Нажмите кнопку «ESC» (2) (семь раз), чтобы
на дисплей было выведено:
«HA» = Гектар, км/ч (метрическая система)
или:
«AC» = акры, мили/ч (британская система
мер)
4. Для выбора требуемой системы мер
нажмите кнопку «СТРЕЛКА ВВЕРХ» (4) или
«СТРЕЛКА ВНИЗ» (5).
На дисплей (6) будет выведено «HA» или
«AC».
5. Для подтверждения операции нажмите и
удерживайте кнопку «ENTER» (7) не менее
двух секунд.
Ввод значения подтверждается коротким
звуковым сигналом, после чего программа
переходит к настройке следующего режима.
РАЗДЕЛ 2 – ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
2−45

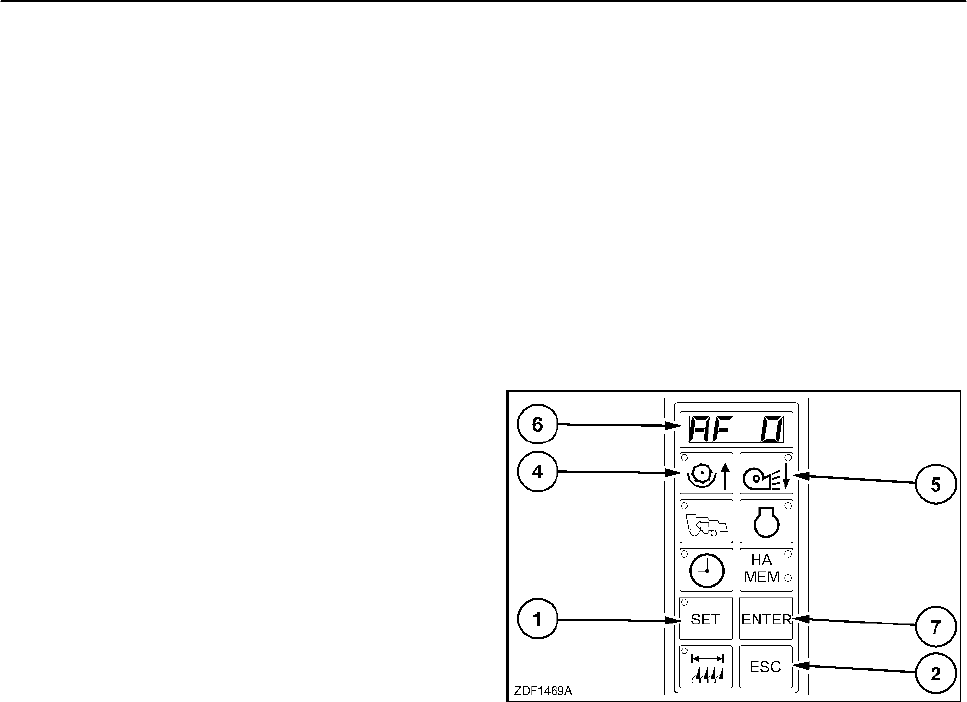

9. Датчики системы Autofloat
В этом режиме можно указать, установлены
датчики положения системы Autofloat или нет.
ПРИМЕЧАНИЕ: Этот параметр предотвращает
выдачу сигнала ошибки при отсутствии датчиков
положения системы Autofloat.
Режим Autofloat не работает, если AF = 0)
Для того чтобы выбрать данный режим
необходимо выполнить следующие операции:
1. Переведите ключ в выключателе стартера и
приборов в положение «контакт».
2. Нажмите кнопку «SET» (1).
3. Нажмите кнопку «ESC» (2) (8 раз), чтобы на
дисплей было выведено:
«AF 0» = Датчики Autofloat не установлены
или:
«AF 1» = Датчики Autofloat установлены
4. Для выбора «AF 0» или «AF 1» нажмите
кнопку «СТРЕЛКА ВВЕРХ» (4) или
«СТРЕЛКА ВНИЗ» (5).
На дисплей (6) будет выведено «AF 0» или
«AF 1».
5. Для подтверждения операции нажмите и
удерживайте кнопку «ENTER» (7) не менее
двух секунд.
Ввод значения подтверждается коротким
звуковым сигналом, после чего программа
переходит к настройке следующего режима.
51
2−46
РАЗДЕЛ 2 – ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

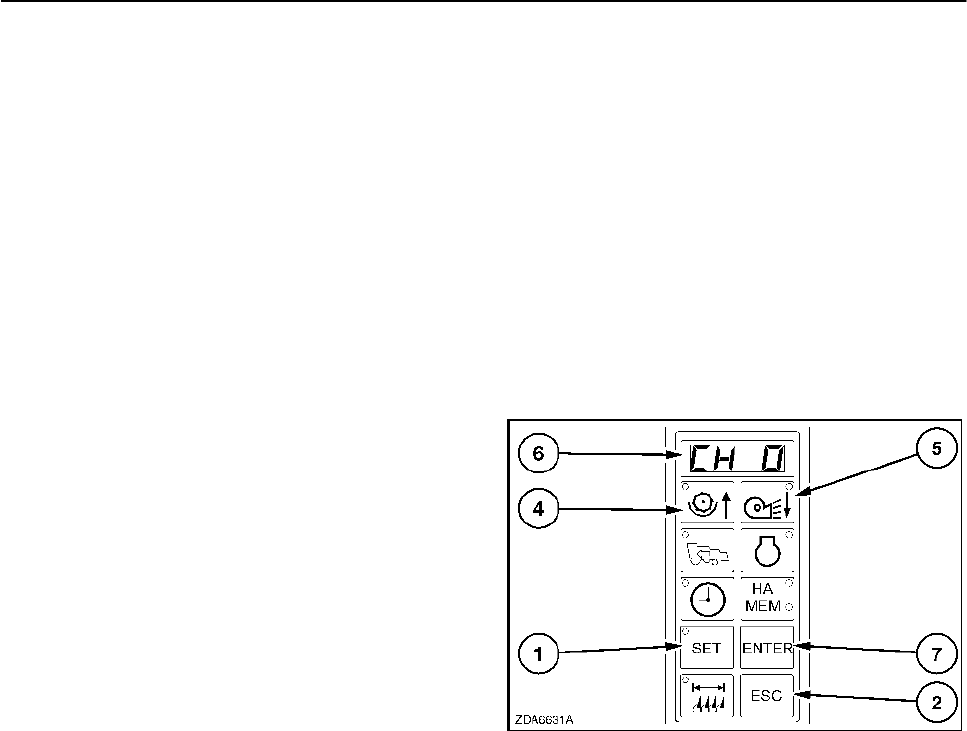

10. Наличие соломоизмельчителя
В этом режиме можно указать, установлен
соломоизмельчитель или нет.
ПРИМЕЧАНИЕ: Параметр предотвращает
выдачу сигнала ошибочной частоты
вращения вала или ошибочного положения
валковой пластины при отсутствии
соломоизмельчителя.
Для того чтобы выбрать данный режим
необходимо выполнить следующие операции:
1. Переведите ключ в выключателе стартера и
приборов в положение «контакт».
2. Нажмите кнопку «SET» (1).
3. Нажмите кнопку «ESC» (2) (9 раза), чтобы
на дисплей (6) было выведено:
«CH 0» = соломоизмельчитель не
установлен
или:
«CH 1» = соломоизмельчитель установлен
4. Для выбора «CH 0» или «CH 1» нажмите
кнопку «СТРЕЛКА ВВЕРХ» (4) или
«СТРЕЛКА ВНИЗ» (5).
На дисплей (6) будет выведено «CH 0» или
«CH 1».
5. Для подтверждения операции нажмите и
удерживайте кнопку «ENTER» (7) не менее
двух секунд.
Ввод значения подтверждается коротким
звуковым сигналом, после чего программа
переходит к настройке следующего режима.
52
РАЗДЕЛ 2 – ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
2−47

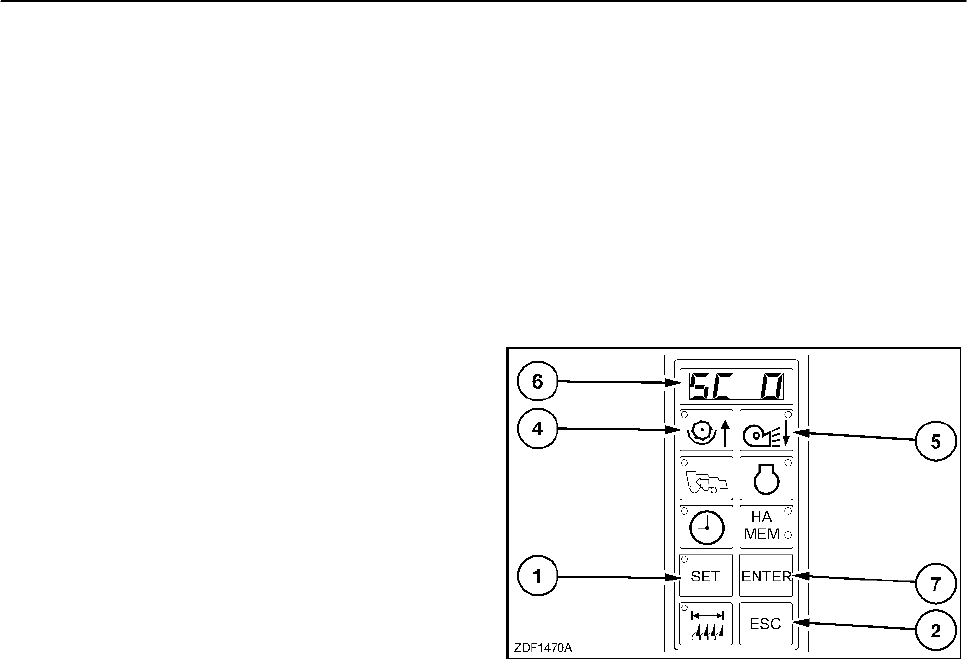

11. Возможность синхронизации мотовила
В этом режиме можно указать, возможна
синхронизация мотовила или нет.
ПРИМЕЧАНИЕ: Этот параметр
предотвращает выдачу сигнала ошибки
при отсутствии возможности
синхронизации мотовила.
Для того чтобы выбрать данный режим
необходимо выполнить следующие операции:
1. Переведите ключ в выключателе стартера и
приборов в положение «контакт».
2. Нажмите кнопку «SET» (1).
3. Нажмите кнопку «ESC» (2) (10 раз), чтобы
на дисплей было выведено:
«SC 0» = Синхронизация мотовила
невозможна, или
«SC 1» = Синхронизация мотовила
возможна
4. Для выбора «SC 0» или «SC 1» нажмите
кнопку «СТРЕЛКА ВВЕРХ» (4) или
«СТРЕЛКА ВНИЗ» (5).
На дисплей (6) будет выведено «SC 0» или
«SC 1».
5. Для подтверждения операции нажмите и
удерживайте кнопку «ENTER» (7) не менее
двух секунд.
Ввод значения подтверждается коротким
звуковым сигналом, после чего программа
переходит к настройке следующего режима.
53
2−48
РАЗДЕЛ 2 – ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

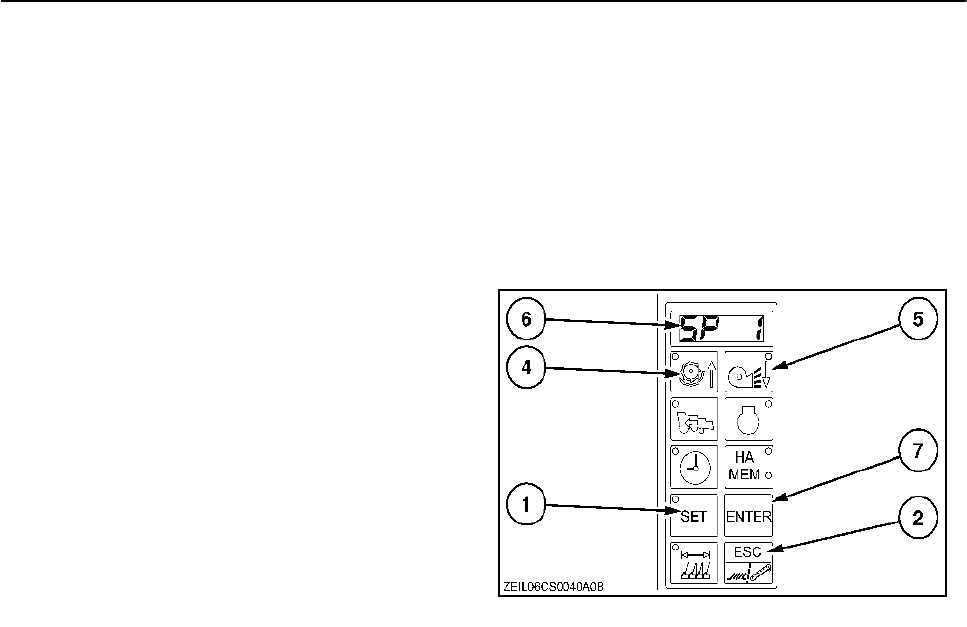

12. Отклоняющие пластины
В этом режиме можно указать, работают ли
отклоняющие пластины.
Для того чтобы выбрать данный режим
необходимо выполнить следующие операции:
1. Переведите ключ в выключателе стартера и
приборов в положение «контакт».
2. Нажмите кнопку «SET» (1).
3. Нажмите кнопку «ESC» (2) (11 раз), чтобы
на дисплей было выведено:
«SC 0» = отклоняющие пластины не
работают
или:
«SC 1» = отклоняющие пластины работают
4. Для выбора «SP 0» или «SP 1» нажмите
кнопку «СТРЕЛКА ВВЕРХ» (4) или
«СТРЕЛКА ВНИЗ» (5).
На дисплей (6) будет выведено «SP 0» или «SP
1».
5. Для подтверждения операции нажмите и
удерживайте кнопку «ENTER» (7) не менее
двух секунд.
Ввод значения подтверждается коротким
звуковым сигналом, после чего программа
переходит к настройке следующего режима.
54
РАЗДЕЛ 2 – ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
2−49
СЧЕТЧИК ПЛОЩАДИ
Индикация площади
При вычислении площади используются
следующие параметры:
• Значение скорости
• Ширина захвата жатки.
Вычисление площади начинается при
одновременном выполнении следующих условий:
• Включены молотильный аппарат и жатка
• Жатка опущена ниже максимальной
калиброванной высоты среза
(см. пункт «1. 1 «Максимальная высота среза»
в этом разделе).
На дисплей можно вывести три различных значения площади.
1. Текущее значение обработанной площади:
Площадь, обработанная на текущий момент.
2. Сохраненное значение обработанной
площади: Значение обработанной площади,
хранящееся в памяти на данный момент
(доступна только одна ячейка памяти).
3. Полное значение обработанной площади:
Вся площадь, обработанная за время
эксплуатации машины.
2−50
РАЗДЕЛ 2 – ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

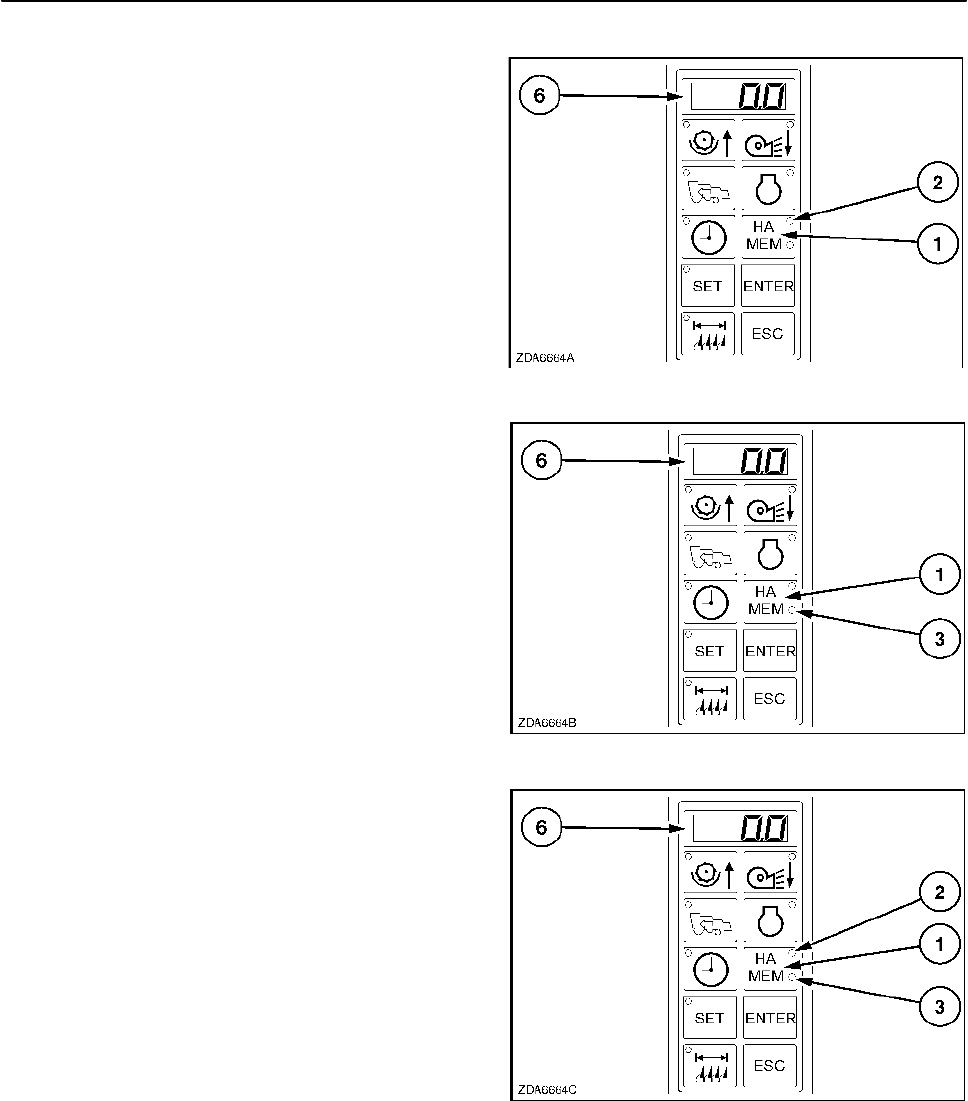

1. Текущее значение обработанной площади
Чтобы вывести на дисплей (6) текущее значение
обработанной площади в гектарах или акрах (в
зависимости от настройки дисплея), следует
нажать кнопку (1) один раз.
См. пункт «8. 7 «Метрическая/британская
система мер» в этом разделе.
Включится соответствующий светодиод (2).
55
2. Сохраненное значение обработанной площади
Чтобы вывести на дисплей (6) сохраненное
значение обработанной площади в гектарах или
акрах (в зависимости от настройки дисплея),
следует нажать кнопку (1) два раза.
Включится соответствующий светодиод (3).
56
3. Суммарная обработанная площадь
Чтобы вывести на дисплей (6) суммарное
значение обработанной площади в гектарах или
акрах (в зависимости от настройки дисплея),
следует нажать кнопку (1) три раза.
Включатся оба светодиода (2) и (3).
ПРИМЕЧАНИЕ: Обнулить значение суммарной
обработанной площади нельзя.
57
