ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
B--63844RU/02
1. МЕТОД ЗАМЕНЫ БАТАРЕЙ
797
(2)Отсоединение разъема

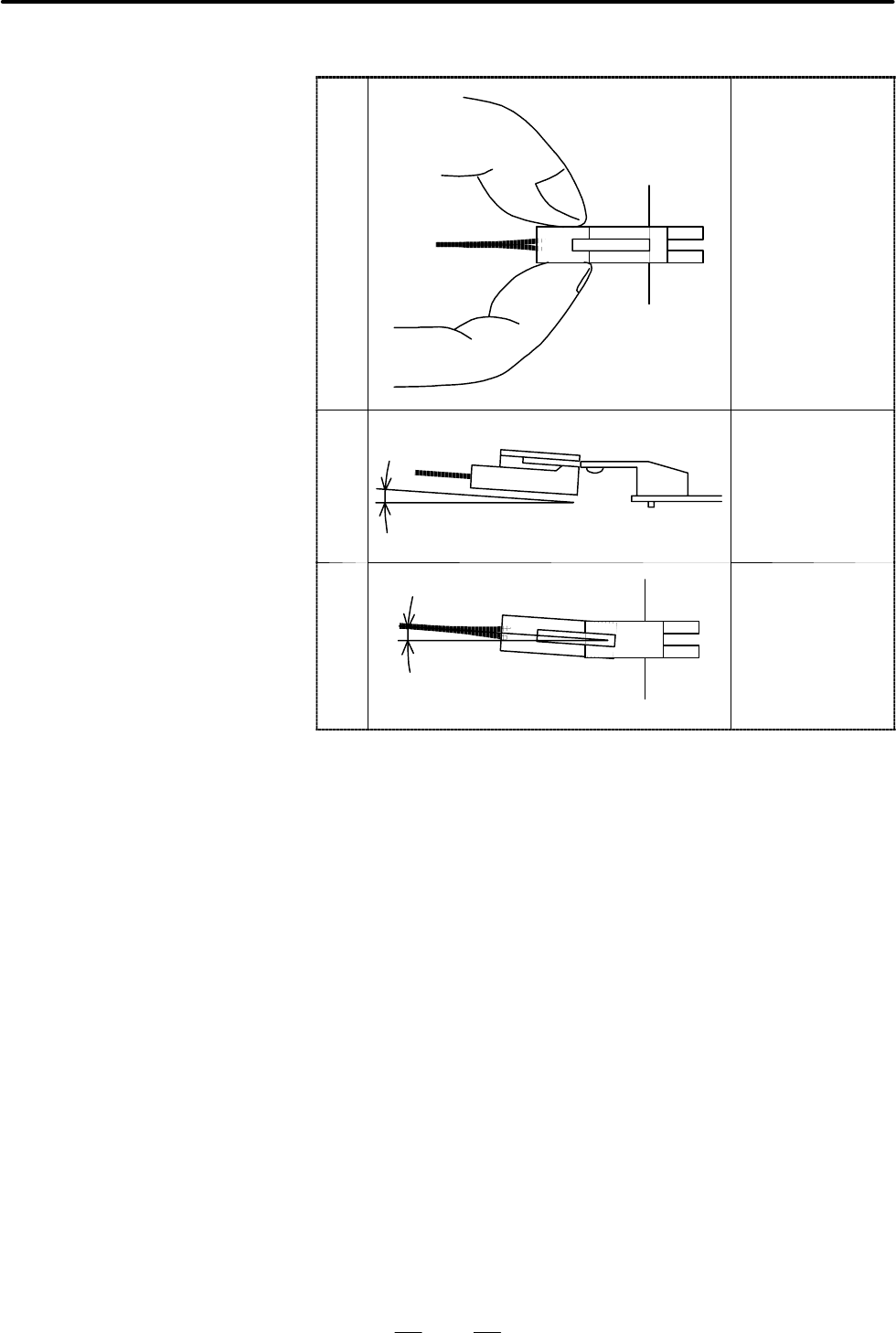

<1> Держите оба края
изолятора кабеля
и кабеля и тяните
их в
горизонтальном
положении.
<2>
10 градусов или менее
Вытащите край
кабеля, слегка
поднимая его.
<3>
5 градусов или менее
Здесь угол
разъема кабеля к
горизонтали
должен быть 5
градусов или
меньше.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ1. МЕТОД ЗАМЕНЫ БАТАРЕЙ
B--63844RU/02
798
Одна батарея может обеспечить хранение данных текущего
положения для шести абсолютных импульсных шифраторов в
течение одного года. Когда напряжение батареи становится
низким, на дисплее ЭЛТ отображаются сигналы тревоги АИШ
306-308 (+ номер оси). Когда отображается аварийное сооб-
щение АИШ 3n7, замените батарею как можно скорее. Как пра-
вило, батарею следует заменить в течение двух или трех недель,
тем не менее, это зависит от количества используемых импульс-
ных шифраторов. Если напряжение батареи становится еще
ниже, текущие положения импульсных шифраторов не будут
далее сохраняться. Включение питания устройства управления
в этом состоянии вызовет сигнал тревоги АИШ 300 (сигнал тре-
воги о необходимости возврата в референтное положение). Вер-
ните инструмент в референтное положение после замены
батареи. Для получения детальной информации о подсоедине-
нии батареи к отдельным абсолютным импульсным шифрато-
рам см. раздел 7.1.3. Батарея для встроенного абсолют. импуль-
сного шифратора устанавливается в сервоусилителе. Для полу-
чения подробной информации о процедуре замены см. руко-
водствопотехобслуживаниюСЕРВОМОТОРFANUC Серия α.
Приобретите доступные в продаже щелочные батареи
(размер D).
(1)Включите питание станка (серия 0i).
(2)Ослабьте винты на отсеке батарей, подсоединенном к интер-
фейсному блокудатчика, установленного отдельно, исними-
те крышку.
(3)Замените сухие батареи в этом отсеке.

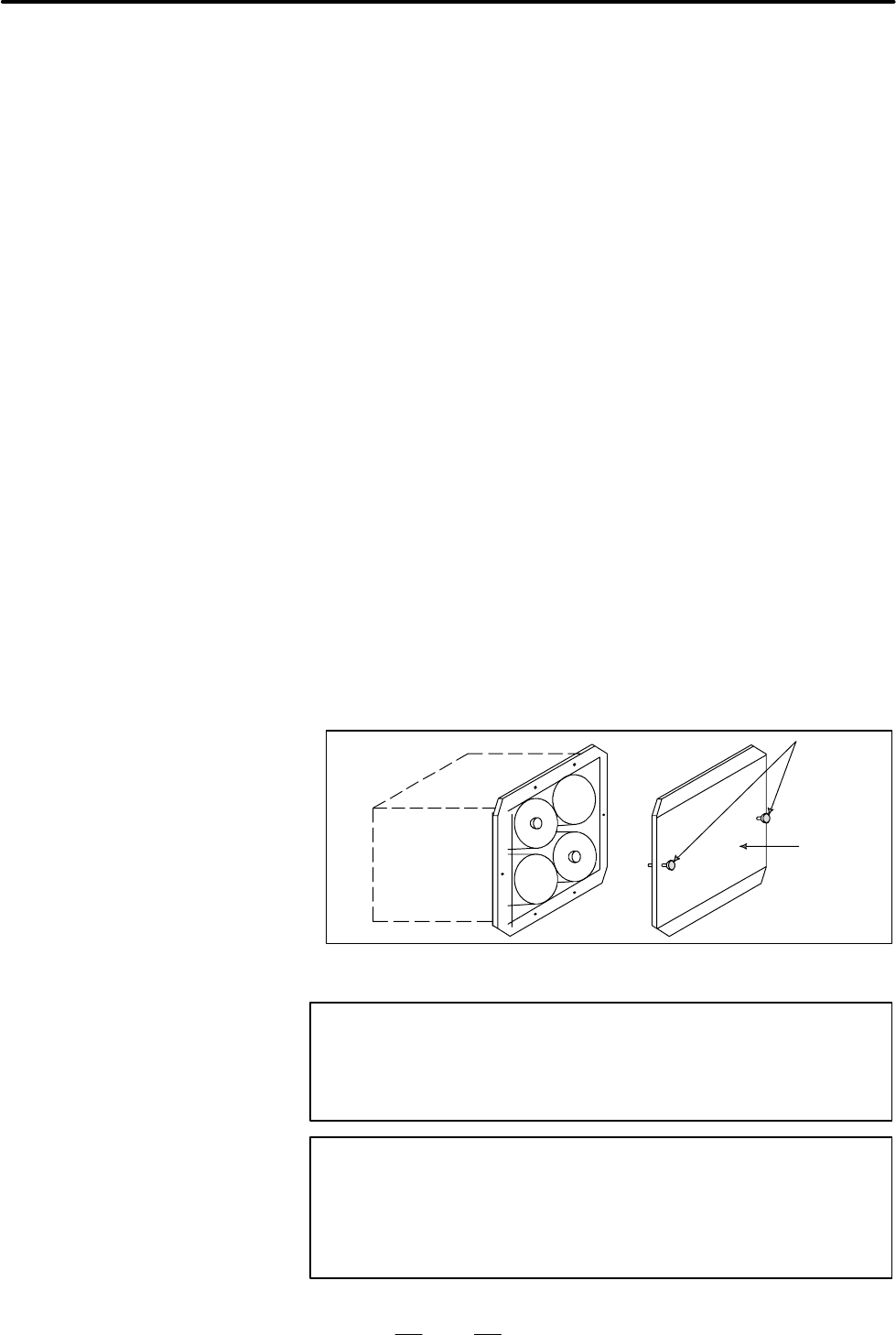

Обратите внимание на полярность батарей, показанную на
рисунке ниже (расположите батареи, направив одну в одну
сторону, а другую в противоположную).
Винты
Крышка
(4)После установки новых батарей снова установите крышку.
(5)Выключите питание станка (серия 0i).
ОПАСНО
Если батареи установлены неверно, возможен взрыв.
Не используйте другие батареи, кроме указанного
здесь типа (Размер щелочных батарей D).
ОСТОРОЖНО
Замените батареи при включенном питании для моде--
лей серии 0i. Обратите внимание, что если батареи за--
меняются при отключенном питании ЧПУ, записан--
ное абсолютное положение стирается.
1.3
БАТАРЕЯ ДЛЯ
ОТДЕЛЬНЫХ
АБСОЛЮТНЫХ
ИМПУЛЬСНЫХ
ШИФРАТОРОВ (6VDC)
Замена батарей
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
B--63844RU/02
1. МЕТОД ЗАМЕНЫ БАТАРЕЙ
799
Батарея подсоединяется одним из 2 следующих способов.
Способ 1: Подсоедините литиевую батарею к сервомотору.
Используйте батарею: A06B-6093-K001.
Способ 2: Используйте батарею (A06B-6050-K060).
Используйте батарею: A06B-6050-K061 или щелочную
батарею размера D.
Способ Изделие Номер для
размещения заказа
Сп.1 Батарея (Литиевая батарея) A06B--6093--K001
Сп.2 Батарея (4 штуки щелочной
батареи размера D)
A06B--6050--K061
D Подсоедините литиевую батарею к усилителю.(Способ 1)
Подсоедините литиевую батарею (A06B-6093-K001) к
усилителю.
[Процедура установки]
(1)Проверьте шаги 1-3 ”Процедуры замены”.
(2)В случае использования SVU-12 или SVU-20, снимите
крышку батареи в сервоустройстве, удерживая ее за
правую и левую сторону. В случае использования
SVU-40 или SVU-80, снимите крышку, прикрепленную
к правой стороне сервоустройства, удерживая ее за
верхнюю и нижнюю сторону.
(3)Выньте батарею из сервоустройства.

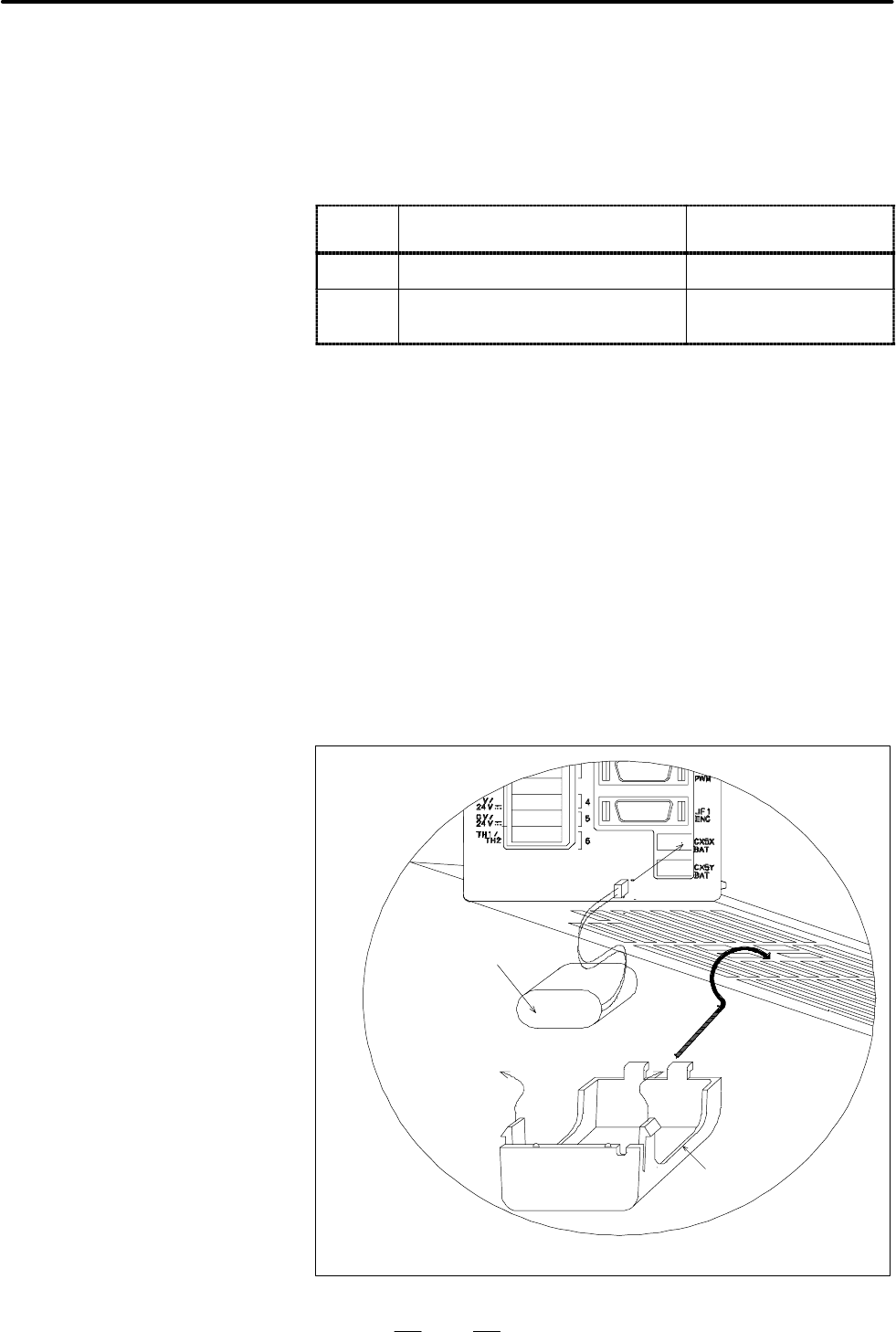

(4)Замените батарею и подсоедините кабель батареи к
разъему CX5X или CX5Y сервоустройства.
(5)Установите крышку батареи.
SVU--12, SVU--20
Батарея
Крышка
батареи
СЕРВОУСИЛИТЕЛЬ
серии β
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ1. МЕТОД ЗАМЕНЫ БАТАРЕЙ
B--63844RU/02
800
Батарея
Крышка батареи
Пропустите кабель
батареи в это
отверстие.
SVU--40, SVU--80
ОСТОРОЖНО
D Можно подсоединить разъем батареи к любому из
CX5X и CX5Y.
D Замена батарей в отсеке для батарей.(Способ 2)
Замените 4 щелочные батареи размера D в отсеке для батарей,
установленном на станке.
[Процедура установки]

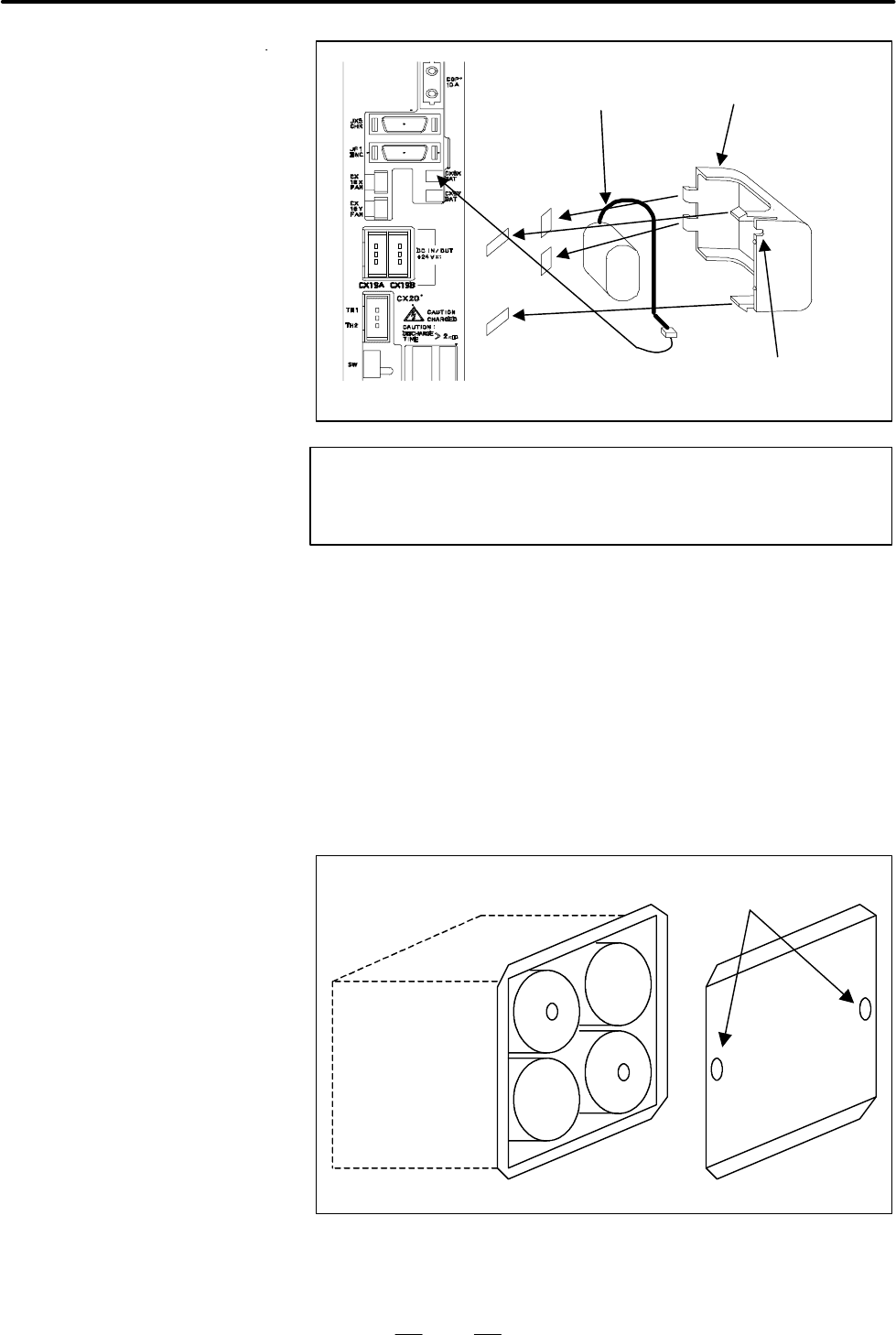

(1)Проверьте шаги 1-3 ”Процедуры замены”.
(2)Приобретите 4 щелочные батареи размера D.
(3)Ослабьте винты на отсеке батарей. Снимите крышку.
(4)Замените щелочные батареи в этом отсеке. Обратите
особое внимание на полярность щелочных батарей.
(5)Снова установите крышку.
Винты
Крышка
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
B--63844RU/02
1. МЕТОД ЗАМЕНЫ БАТАРЕЙ
801
Старые батареи должны быть утилизированы как
”ПРОМЫШЛЕННЫЕ ОТХОДЫ” в соответствии с правилами
страны или территориально-административной единицы, где
установлен Ваш станок.
Используемые
батареи
ПРИЛОЖЕНИЕ
ПРИЛОЖЕНИЕ
B--63844RU/02
A. ПЕРЕЧЕНЬ КОДОВ ЛЕНТЫ
805
A
ПЕРЕЧЕНЬ КОДОВ ЛЕНТЫ
Код ISO Код EIA Значение
Символ 8 7 6 5 4 3 2 1 Символ 8 7 6 5 4 3 2 1
Без
ПОЛЬЗ.
МАКРО--
СА B
С
ПОЛЬЗ.
МАРКРО--
СОМ B
0 f f f 0 f f Номер 0
1 f f f f f 1 f f Номер 1
2 f f f f f 2 f f Номер 2
3 f f f f f 3 f f f f Номер 3
4 f f f f f 4 f f Номер 4
5 f f f f f 5 f f f f Номер 5
6 f f f f f 6 f f f f Номер 6
7 f f f f f f f 7 f f f f Номер 7
8 f f f f f 8 f f Номер 8
9 f f f f f 9 f f f f Номер 9
A f f f a f f f f Адрес A
B f f f b f f f f Адрес B
C f f f f f c f f f f f f Адрес C
D f f f d f f f f Адрес D
E f f f f f e f f f f f f Адрес E
F f f f f f f f f f f f f Адрес F
G f f f f f g f f f f f f Адрес G
H f f f h f f f f Адрес H
I f f f f f i f f f f f f Адрес I
J f f f f f j f f f f f Адрес J
K f f f f f k f f f f Адрес K
L f f f f f l f f f f Адрес L
M f f f f f m f f f f Адрес M
N f f f f f n f f f f Адрес N
O f f f f f f f o f f f f Адрес O
P f f f p f f f f f f Адрес P
Q f f f f f q f f f f Адрес Q
R f f f f f r f f f f Адрес R
S f f f f f s f f f f Адрес S
T f f f f f t f f f f Адрес T
U f f f f f u f f f f Адрес U
V f f f f f v f f f f Адрес V
W f f f f f f f w f f f f Адрес W
X f f f f f x f f f f f f Адрес X
Y f f f f f y f f f f Адрес Y
Z f f f f f z f f f f Адрес Z
ПРИЛОЖЕНИЕA. ПЕРЕЧЕНЬ КОДОВ ЛЕНТЫ
B--63844RU/02
806
Код ISO Код EIA Значение
Символ 8 7 6 5 4 3 2 1 Символ 8 7 6 5 4 3 2 1
Без
ПОЛЬЗ.
МАКРО--
СА B
С
ПОЛЬЗ.
МАКРО--
СОМ B
DEL f f f f f f f f f Del f f f f f f f f × ×
NUL f Blank f × ×
BS f f f BS f f f f × ×
HT f f f Tab f f f f f f × ×
LF или
NL
f f f CR или
EOB
f f
CR f f f f f × ×
SP f f f SP f f j j
% f f f f f ER f f f f
( f f f (2--4--5) f f f f
) f f f f f (2--4--7) f f f f
+ f f f f f + f f f f ∆
-- f f f f f -- f f
: f f f f f
/ f f f f f f f / f f f f
. f f f f f . f f f f f f
# f f f f f Параметр
(ном.
6012)
$ f f f ∆ f
& f f f f f & f f f f ∆ f
o f f f f f ___ ∆ f
* f f f f f Параметр
(ном.
6010)
∆
, f f f f f , f f f f f f
; f f f f f f f ∆ ∆
< f f f f f ∆ ∆
= f f f f f f f Параметр
(ном.
6011)
∆
> f f f f f f f ∆ ∆
? f f f f f f f ∆ f
@ f f f ∆ f
” f f ∆ ∆
[ f f f f f f f Параметр
(ном.
6013)
∆
] f f f f f f f Параметр
(ном.
6014)
∆
