Приложение D: Библиотеки CoDeSys

CoDeSys V2.3 10-45

REPLACE(STR1, STR2, L, P) означает: заменить L символов строки STR1 на STR2 начиная с по-

зиции P.

Пример IL:

LD 'SUXYSI'

REPLACE 'K', 2,2

ST VarSTRING1 (* Результат: ‘SKYSI’ *)

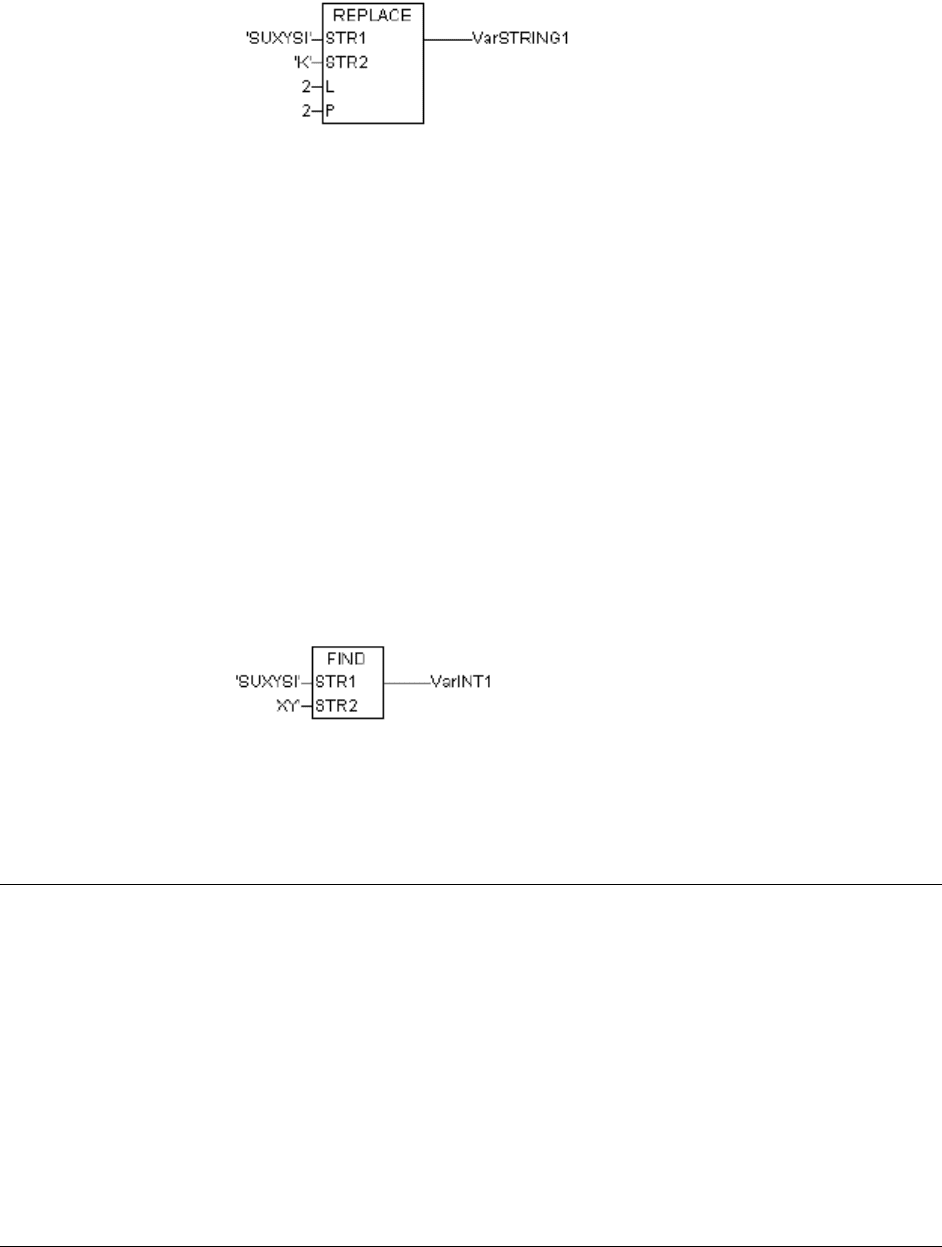

Пример FBD:

Пример ST:

VarSTRING1 := REPLACE (‘SUXYSI’,’K’,2,2);

FIND

FIND ищет заданный контекст в строке.

Входные переменные STR1 и STR2 типа STRING, возвращаемое значение INT.

FIND(STR1, STR2) означает: найти позицию в строке STR1, где впервые встречается подстрока

STR2.

Нумерация позиций в строке начинается с 1. Если STR2 не найдена, STR1 возвращает 0.

Пример IL:

LD 'SUXYSI'

FIND 'XY'

ST VarINT1 (* Результат: ‘3’ *)

Пример FBD:

Пример ST:

VarINT1 := FIND (‘SUXYSI’,’XY’);

Переключатели

Переключатель с доминантой включения:

Q1 = SR (SET1, RESET) означает:

Q1 = (NOT RESET AND Q1) OR SET1

Входные переменные SET1 и RESET - как и выходная переменная Q1 типа BOOL.

Пример объявления:

SRInst : SR ;

Пример IL:

Приложение D: Библиотеки CoDeSys

CoDeSys V2.3 10-46

CAL SRInst(SET1 := VarBOOL1, RESET := VarBOOL2)

LD SRInst.Q1

ST VarBOOL3

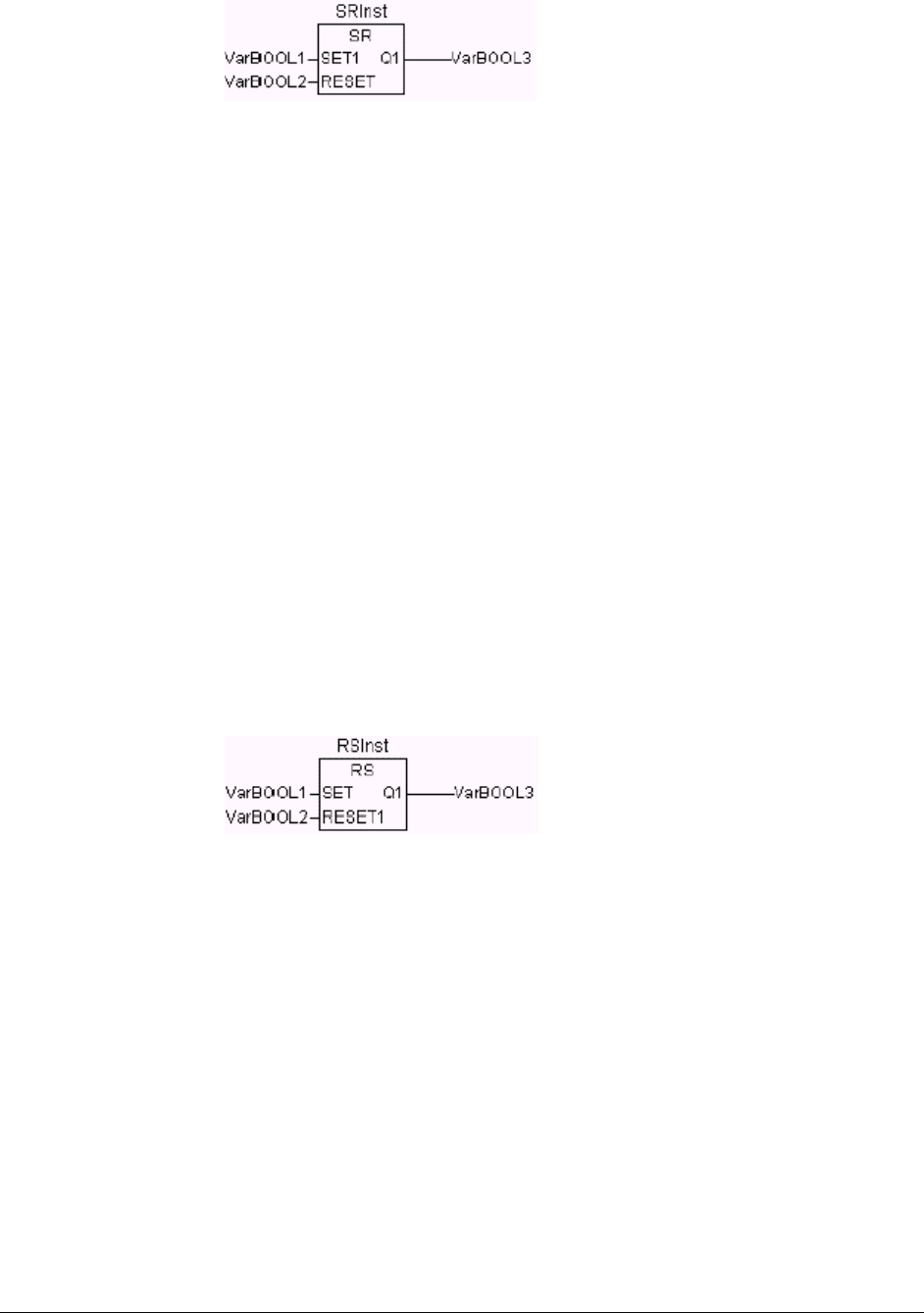

Пример FBD:

Пример ST:

SRInst(SET1:= VarBOOL1 , RESET:=VarBOOL2 );

VarBOOL3 := SRInst.Q1 ;

Переключатель с доминантой выключения:

Q1 = RS (SET, RESET1) означает:

Q1 = NOT RESET1 AND (Q1 OR SET)

Входные переменные SET и RESET1 - как и выходная переменная Q1 типа BOOL.

Пример объявления:

RSInst : RS ;

Пример IL:

CAL RSInst(SET := VarBOOL1, RESET1 := VarBOOL2)

LD RSInst.Q1

ST VarBOOL3

Пример FBD:

Пример ST:

RSInst(SET:= VarBOOL1 , RESET1:=VarBOOL2 );

VarBOOL3 := RSInst.Q1 ;

SEMA

Программный семафор.

BUSY = SEMA(CLAIM, RELEASE) означает:

BUSY := X;

IF CLAIM THEN X:=TRUE;

ELSE IF RELEASE THEN BUSY := FALSE; X:= FALSE;

END_IF

X - это внутренняя BOOL переменная, изначально имеющая значение FALSE.

Приложение D: Библиотеки CoDeSys

CoDeSys V2.3 10-47

Входные переменные CLAIM и RELEASE - как и выходная переменная BUSY типа BOOL.

(CLAIM – запрос захвата, RELEASE - освобождение)

Семафор предназначен для организации асинхронного доступа к одному аппаратному ресурсу.

Если при вызове семафора с CLAIM = TRUE возвращаемое значение BUSY = FALSE, то ресурс

свободен (запрашивается впервые или уже освобожден вызовом RELEASE = TRUE). Возвращае-

мое значение BUSY = FALSE, это означает, что ресурс занят.

Пример объявления:

SEMAInst : SEMA ;

Пример IL:

CAL SEMAInst(CLAIM := VarBOOL1, RELEASE := VarBOOL2)

LD SEMAInst.BUSY

ST VarBOOL3

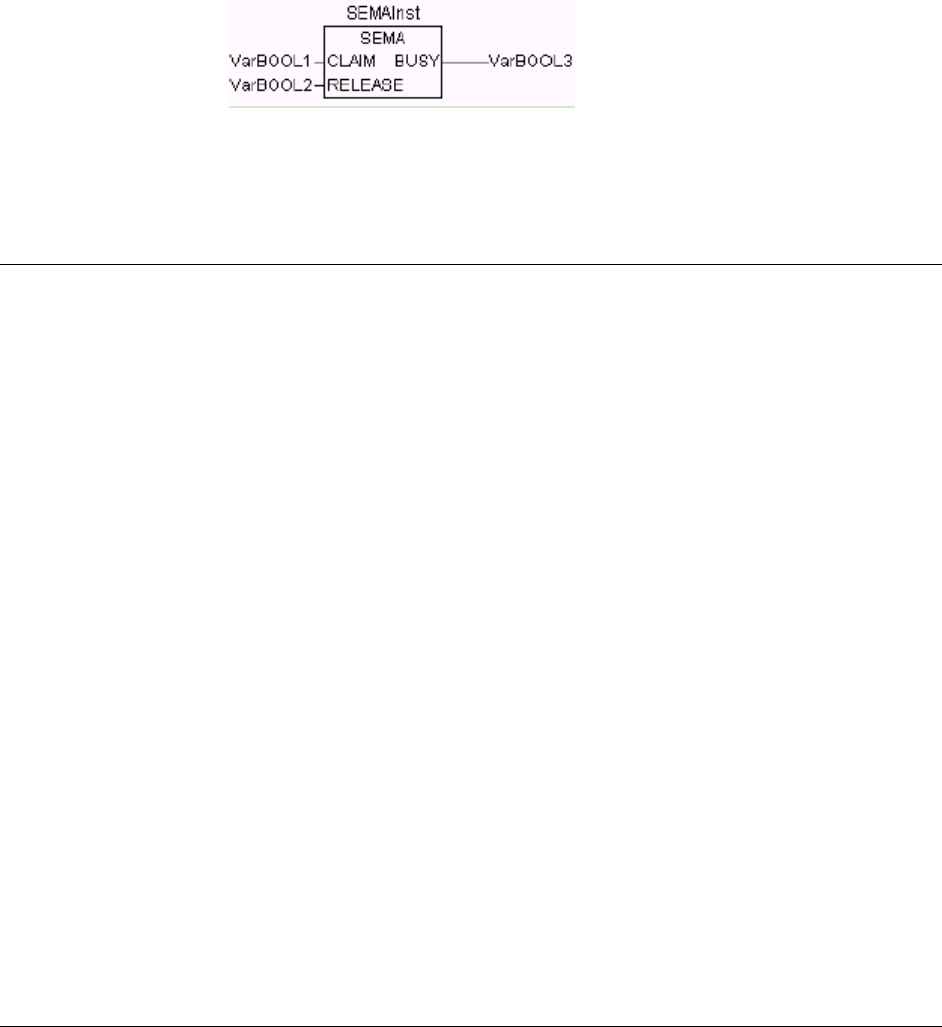

Пример FBD:

Пример ST:

SEMAInst(CLAIM:= VarBOOL1 , RELEASE:=VarBOOL2 );

VarBOOL3 := SEMAInst.BUSY;

Детекторы импульсов

R_TRIG

Функциональный блок R_TRIG генерирует импульс по переднему фронту входного сигнала.

FUNCTION_BLOCK R_TRIG

VAR_INPUT

CLK : BOOL;

END_VAR

VAR_OUTPUT

Q : BOOL;

END_VAR

VAR

M : BOOL := FALSE;

END_VAR

Q := CLK AND NOT M;

M := CLK;

END_FUNCTION_BLOCK

Выход Q равен FALSE до тех пор, пока вход CLK равен FALSE. Как только CLK получает значе-

ние TRUE, Q устанавливается в TRUE. При следующем вызове функционального блока выход

сбрасывается в FALSE. Таким образом, блок выдает единичный импульс при каждом переходе

CLK из FALSE в TRUE.

Пример объявления:

RTRIGInst : R_TRIG ;

Приложение D: Библиотеки CoDeSys

CoDeSys V2.3 10-48

Пример IL:

CAL RTRIGInst(CLK := VarBOOL1)

LD RTRIGInst.Q

ST VarBOOL2

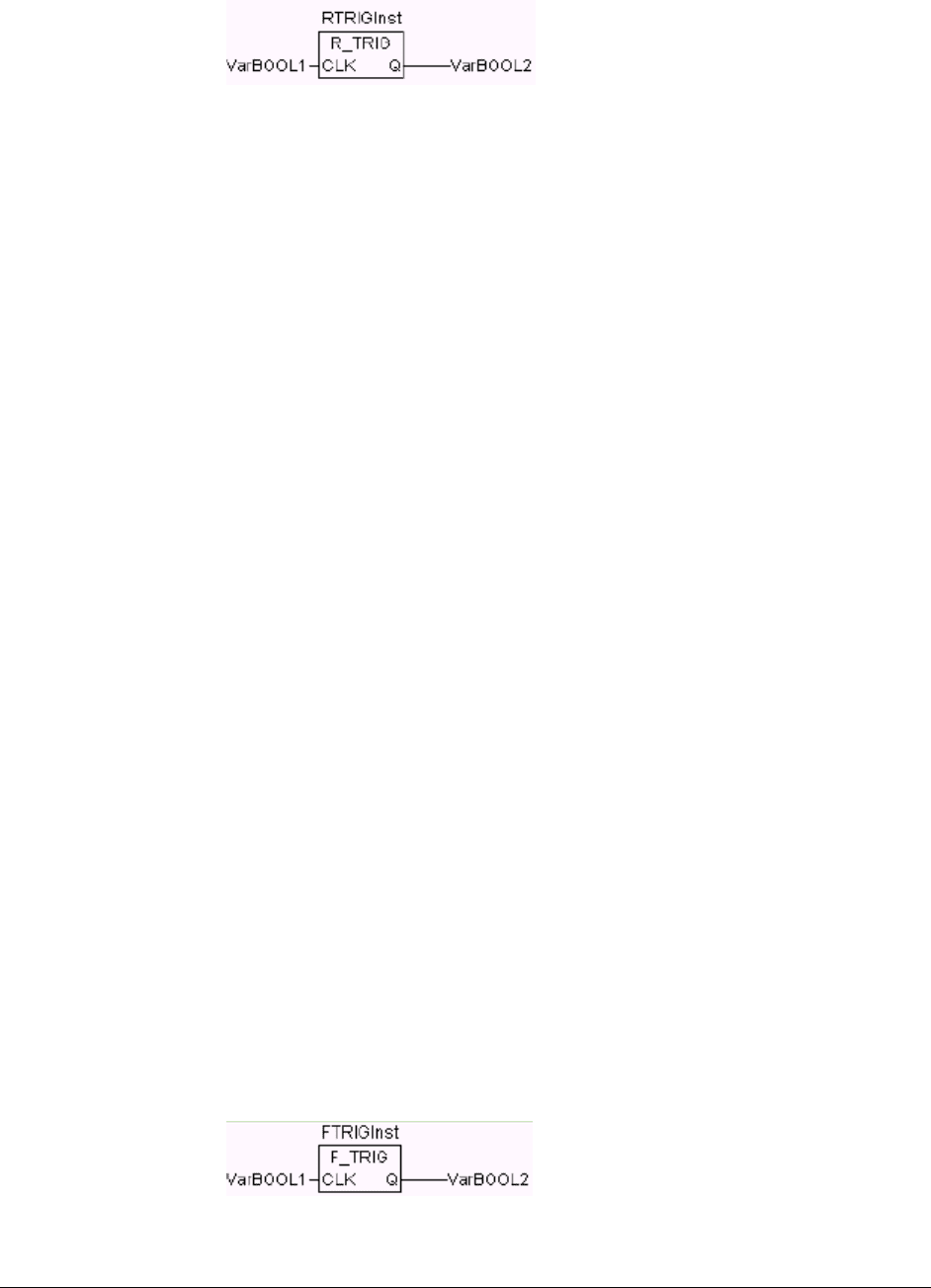

Пример FBD:

Пример ST:

RTRIGInst(CLK:= VarBOOL1);

VarBOOL2 := RTRIGInst.Q;

F_TRIG

Функциональный блок F_TRIG генерирует импульс по заднему фронту входного сигнала.

FUNCTION_BLOCK F_TRIG

VAR_INPUT

CLK: BOOL;

END_VAR

VAR_OUTPUT

Q: BOOL;

END_VAR

VAR

M: BOOL := FALSE;

END_VAR

Q := NOT CLK AND NOT M;

M := NOT CLK;

END_FUNCTION_BLOCK

Выход Q равен FALSE до тех пор, пока вход CLK равен TRUE. Как только CLK получает значе-

ние FALSE, Q устанавливается в TRUE. При следующем вызове функционального блока выход

сбрасывается в FALSE. Таким образом, блок выдает единичный импульс при каждом переходе

CLK из TRUE в FALSE.

Пример объявления:

FTRIGInst : F_TRIG ;

Пример IL:

CAL FTRIGInst(CLK := VarBOOL1)

LD FTRIGInst.Q

ST VarBOOL2

Пример FBD:

Пример ST:

FTRIGInst(CLK:= VarBOOL1);

Приложение D: Библиотеки CoDeSys

CoDeSys V2.3 10-49

VarBOOL2 := FTRIGInst.Q;

Счетчики

CTU

Функциональный блок ‘инкрементный счетчик’.

Входы CU, RESET и выход Q типа BOOL, вход PV и выход CV типа WORD.

По каждому фронту на входе CU (переход из FALSE в TRUE) выход CV увеличивается на 1. Вы-

ход Q устанавливается в TRUE, когда счетчик достигнет значения заданного PV. Счетчик CV

сбрасывается в 0 по входу RESET = TRUE.

Пример объявления:

CTUInst : CTU ;

Пример IL:

CAL CTUInst(CU := VarBOOL1, RESET := VarBOOL2, PV := VarINT1)

LD CTUInst.Q

ST VarBOOL3

LD CTUInst.CV

ST VarINT2

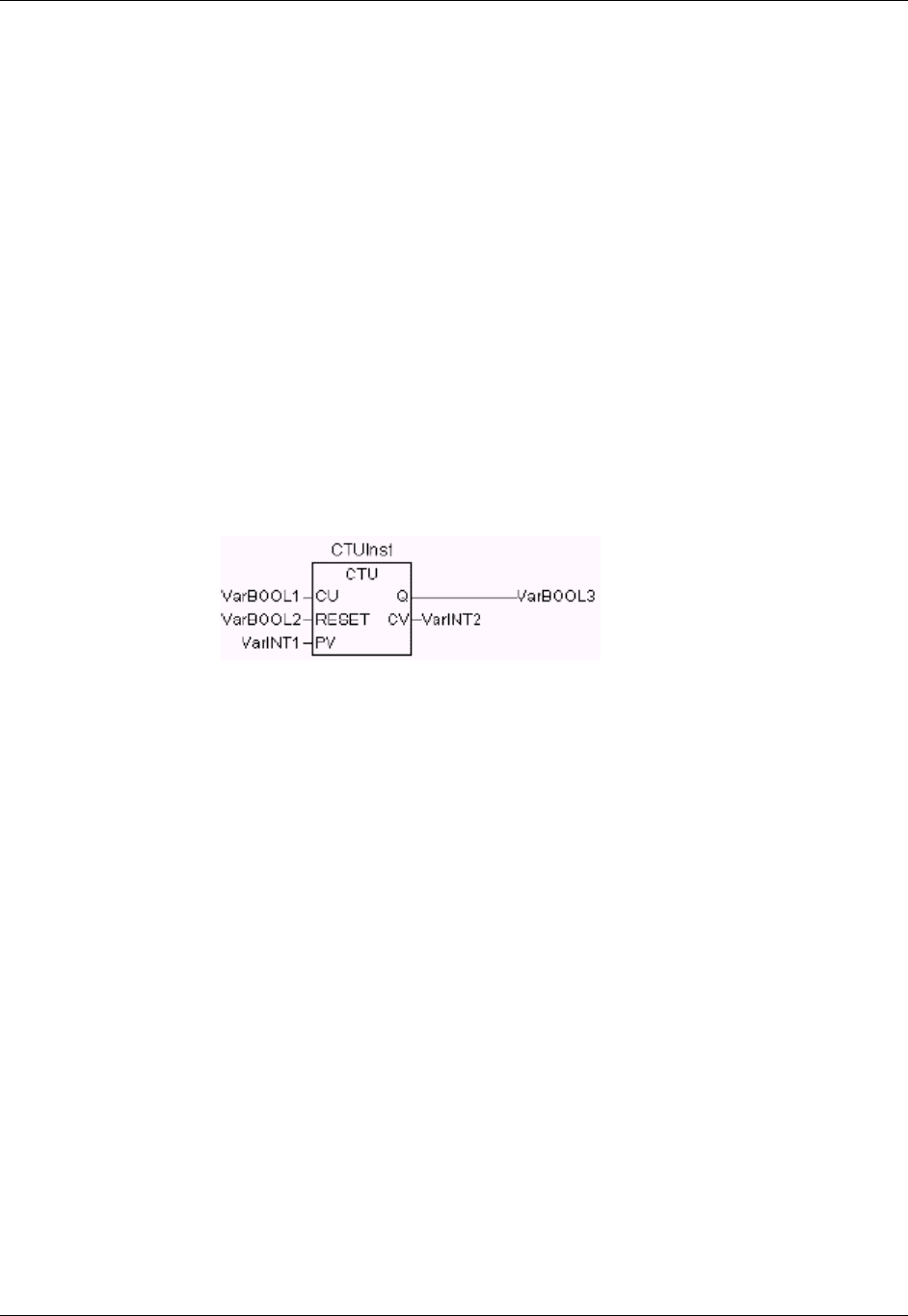

Пример FBD:

Пример ST:

CTUInst(CU:= VarBOOL1, RESET:=VarBOOL2 , PV:= VarINT1);

VarBOOL3 := CTUInst.Q ;

VarINT2 := CTUInst.CV;

CTD

Функциональный блок ‘декрементный счетчик’.

Входы CD, LOAD и выход Q типа BOOL, вход PV и выход CV типа WORD.

По каждому фронту на входе CD (переход из FALSE в TRUE) выход CV уменьшается на 1. Когда

счетчик достигнет 0, счет останавливается, выход Q переключается в TRUE. Счетчик CV загружа-

ется начальным значением, равным PV по входу LOAD = TRUE.

Пример объявления:

CTDInst : CTD ;

Пример IL:

CAL CTDInst(CD := VarBOOL1, LOAD := VarBOOL2, PV := VarINT1)

LD CTDInst.Q

ST VarBOOL3

LD CTDInst.CV

ST VarINT2

Приложение D: Библиотеки CoDeSys

CoDeSys V2.3 10-50

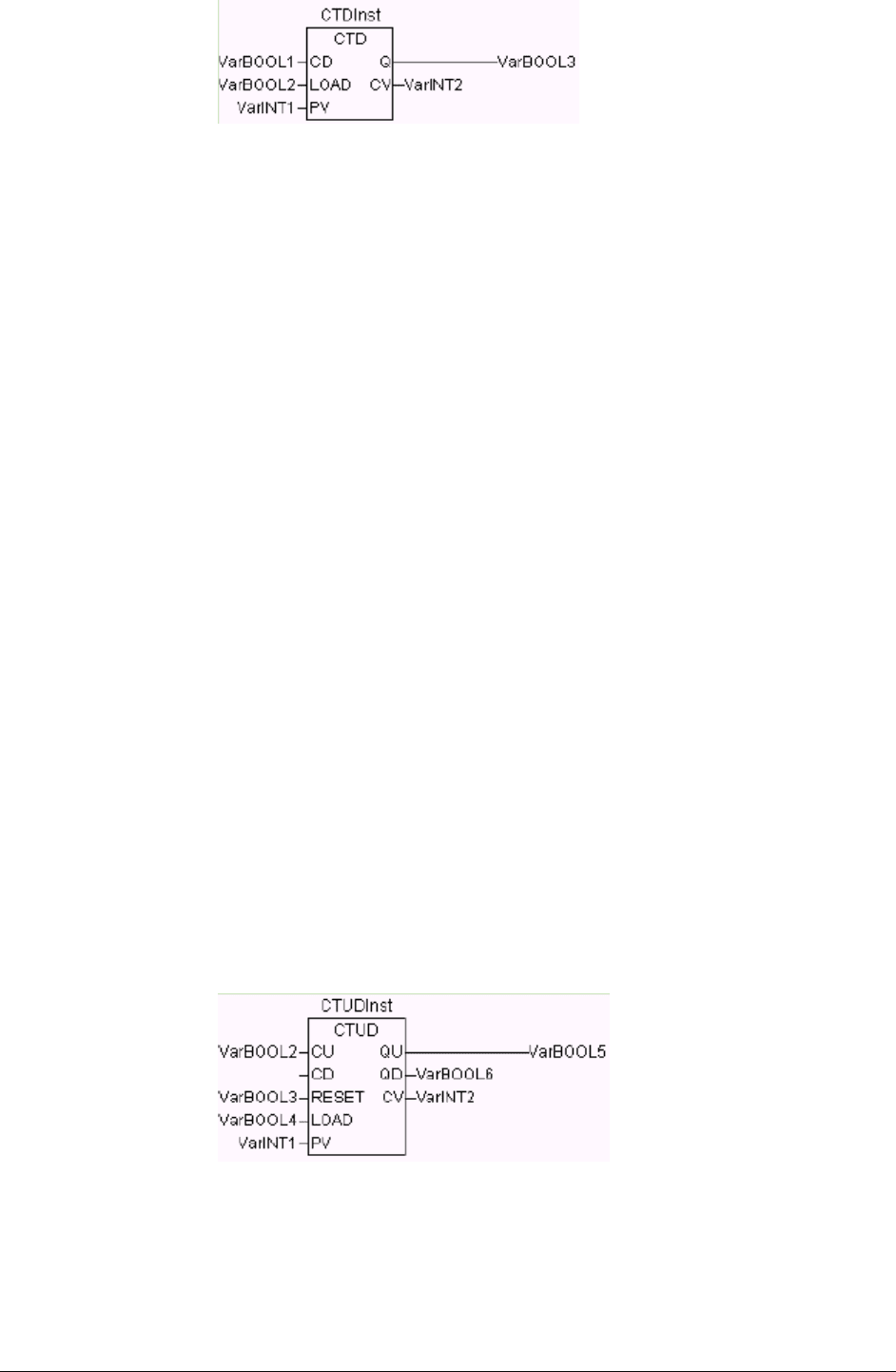

Пример FBD:

Пример ST:

CTDInst(CD:= VarBOOL1, LOAD:=VarBOOL2 , PV:= VarINT1);

VarBOOL3 := CTDInst.Q ;

VarINT2 := CTDInst.CV;

CTUD

Функциональный блок ‘инкрементный / декрементный счетчик’.

Входы CU, CD, RESET, LOAD и выходы QU и QD типа BOOL, PV и CV типа WORD.

По входу RESET счетчик CV сбрасывается в 0, по входу LOAD загружается значением PV.

По фронту на входе CU счетчик увеличивается на 1. По фронту на входе CD счетчик уменьшается

на 1 (до 0).

QU устанавливается в TRUE, когда CV больше или равен PV.

QD устанавливается в TRUE, когда CV равен 0.

Пример объявления:

CTUDInst : CUTD ;

Пример IL:

CAL CTUDInst(CU := VarBOOL2, RESET := VarBOOL3, LOAD :=

VarBOOL4, PV := VarINT1)

LD CTUDInst.QU

ST VarBOOL5

LD CTUDInst.QD

ST VarBOOL6

LD CTUDInst.CV

ST VarINT2

Пример FBD:

Пример ST:

CTUDInst(CU := VarBOOL1, CU:= VarBOOL2, RESET := VarBOOL3,

LOAD:=VarBOOL4 , PV:= VarINT1);

VarBOOL5 := CTUDInst.QU ;

VarBOOL6 := CTUDInst.QD ;

Приложение D: Библиотеки CoDeSys

CoDeSys V2.3 10-51

VarINT2 := CTUDInst.CV;

Таймеры

Функциональный блок ‘таймер’.

TP(IN, PT, Q, ET) Входы IN и PT типов BOOL и TIME соответственно. Выходы Q и ET аналогич-

но типов BOOL и TIME.

Пока IN равен FALSE, выход Q = FALSE, выход ET = 0. При переходе IN в TRUE выход Q уста-

навливается в TRUE и таймер начинает отсчет времени (в миллисекундах) на выходе ET до дос-

тижения длительности, заданной PT. Далее счетчик не увеличивается. Таким образом, выход Q ге-

нерирует импульс длительностью PT по фронту входа IN.

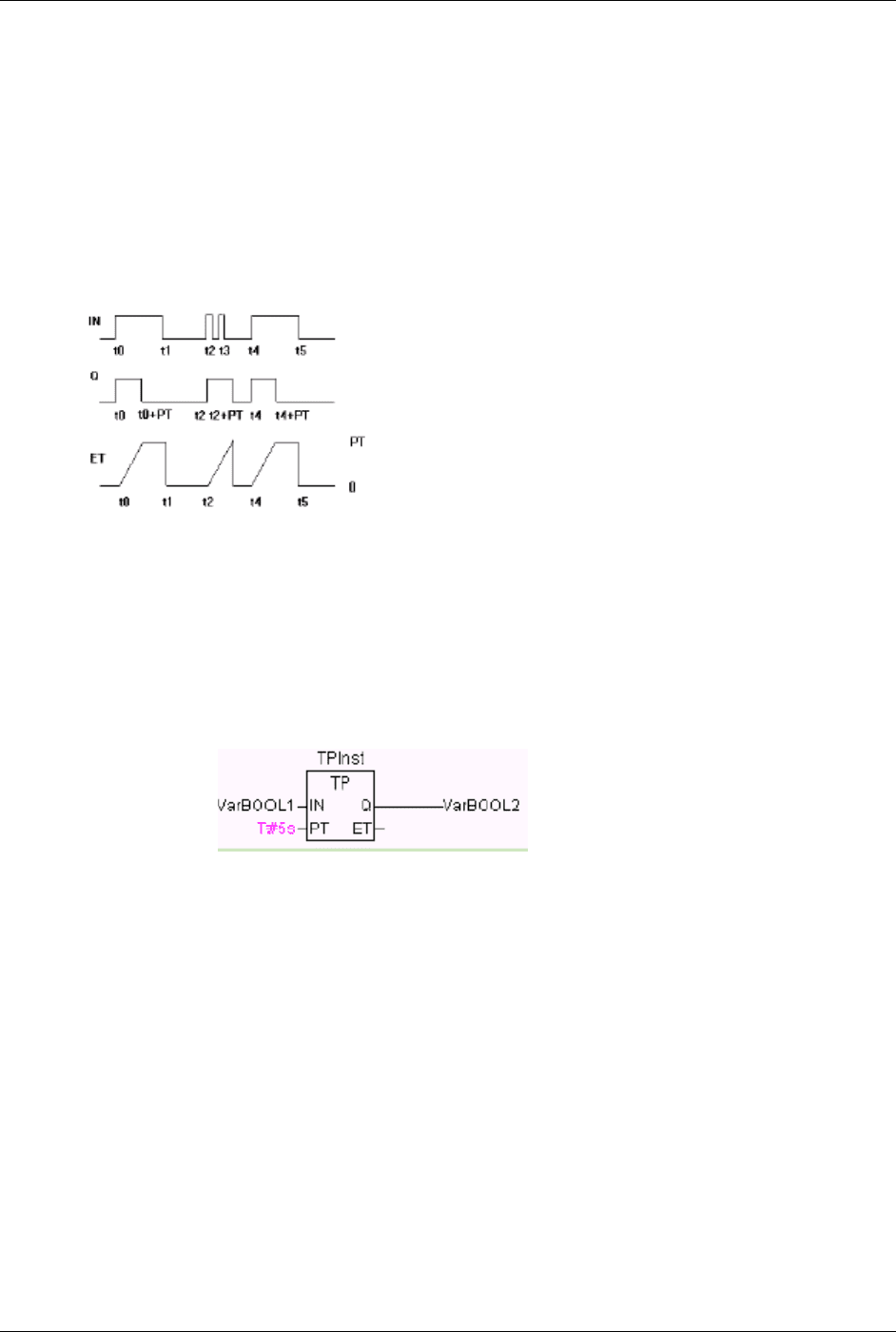

Временная диаграмма работы TP:

Пример объявления:

TPInst : TP;

Пример IL:

CAL TPInst(IN := VarBOOL1, PT := T#5s)

LD TPInst.Q

ST VarBOOL2

Пример FBD:

Пример ST:

TPInst(IN := VarBOOL1, PT:= T#5s);

VarBOOL2 :=TPInst.Q;

TON

Функциональный блок ‘таймер с задержкой включения’.

TON(IN, PT, Q, ET) Входы IN и PT типов BOOL и TIME соответственно. Выходы Q и ET анало-

гично типов BOOL и TIME.

Пока IN равен FALSE, выход Q = FALSE, выход ET = 0. Как только IN становится TRUE, начина-

ется отсчет времени (в миллисекундах) на выходе ET до значения, равного PT. Далее счетчик не

увеличивается. Q равен TRUE, когда IN равен TRUE и ET равен PT, иначе FALSE. Таким образом,

выход Q устанавливается с задержкой PT от фронта входа IN.

Приложение D: Библиотеки CoDeSys

CoDeSys V2.3 10-52

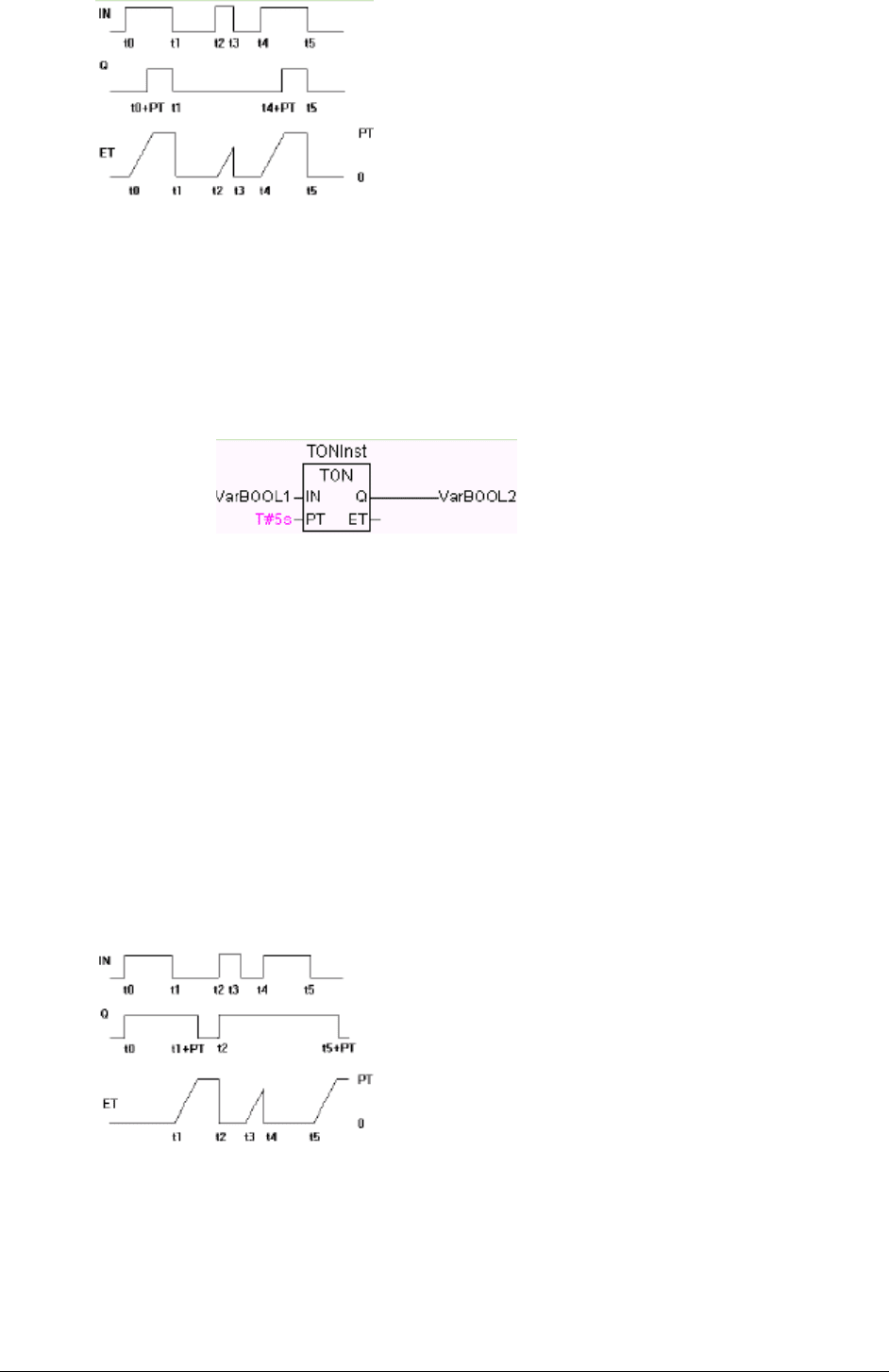

Временная диаграмма работы TON:

Пример объявления:

TONInst : TON ;

Пример IL:

CAL TONInst(IN := VarBOOL1, PT := T#5s)

LD TONInst.Q

ST VarBOOL2

Пример FBD:

Пример ST:

TONInst(IN := VarBOOL1, PT:= T#5s);

TOF

Функциональный блок ‘таймер с задержкой выключения’.

TOF(IN, PT, Q, ET) Входы IN и PT типов BOOL и TIME соответственно. Выходы Q и ET анало-

гично типов BOOL и TIME.

Если IN равен TRUE, то выход Q = TRUE и выход ET = 0. Как только IN переходит в FALSE, на-

чинается отсчет времени (в миллисекундах) на выходе ET. При достижении заданной длительно-

сти отсчет останавливается. Выход Q равен FALSE, если IN равен FALSE и ET равен PT, иначе -

TRUE.

Таким образом, выход Q сбрасывается с задержкой PT от спада входа IN.

Временная диаграмма работы TOF:

Пример объявления:

TOFInst : TOF ;

Пример IL:

CAL TOFInst(IN := VarBOOL1, PT := T#5s)

LD TOFInst.Q

ST VarBOOL2

Приложение D: Библиотеки CoDeSys

CoDeSys V2.3 10-53

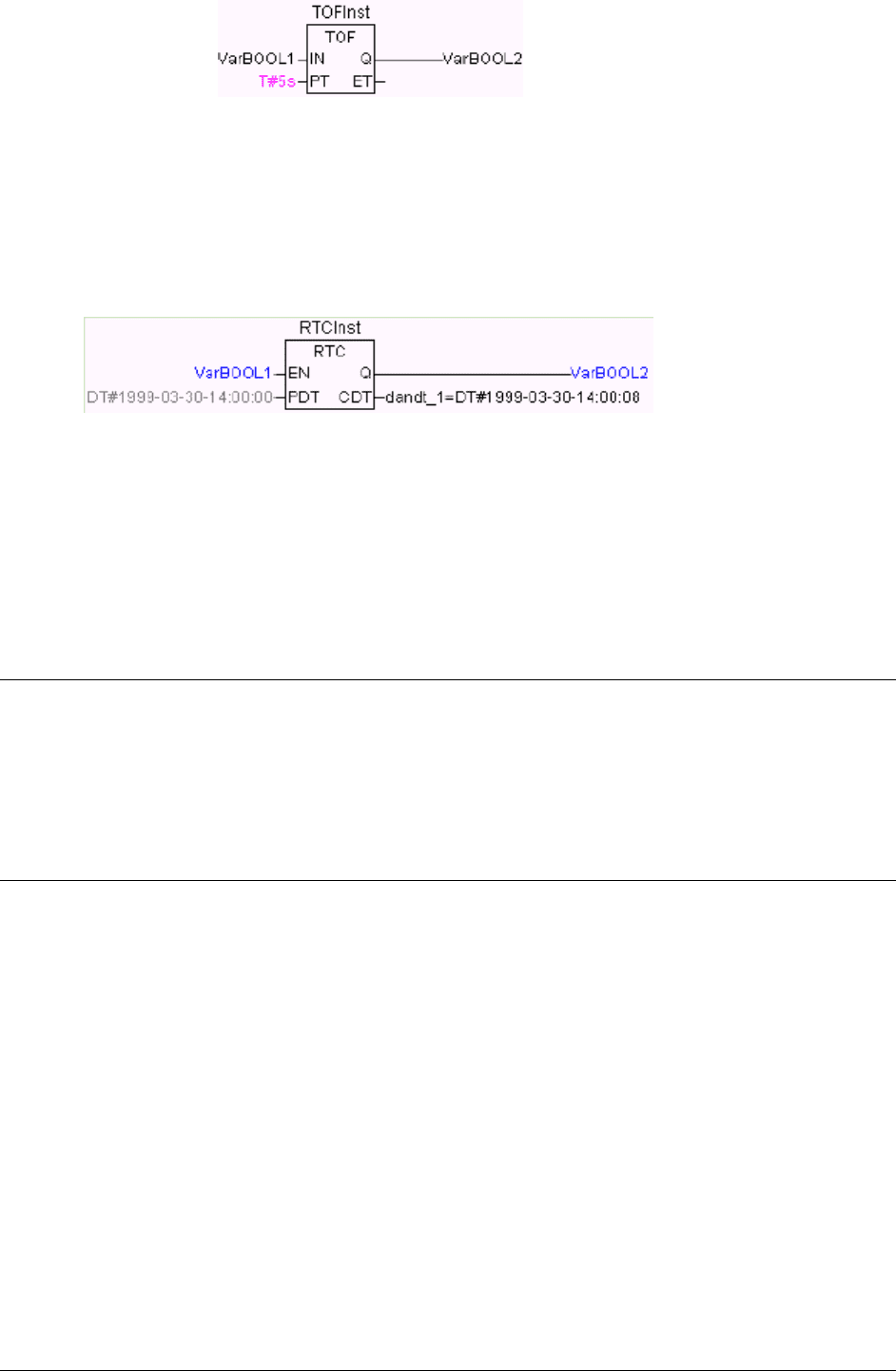

Пример FBD:

Пример ST:

TOFInst(IN := VarBOOL1, PT:= T#5s);

VarBOOL2 :=TOFInst.Q;

RTC

Функциональный блок ‘часы реального времени’. После установки начального значения, RTC вы-

дает текущие время и дату.

RTC(EN, PDT, Q, CDT) Входы EN и PDT, выходы Q и CDT типов BOOL и DATE_AND_TIME со-

ответственно.

Пока EN равен FALSE, выход Q равен FALSE и CDT равен DT#1970-01-01-00-00:00:00.

При включении EN = TRUE в часы загружается время PD и начинается отсчет времени. На выходе

CDT. Если EN перейдет в FALSE, CDT сбросится в начальное значение DT#1970-01-01-00-

00:00:00. Обратите внимание, что установка времени PDT происходит по фронту.

Библиотека UTIL.LIB

Данная библиотека содержит дополнительный набор различных функций и функциональных бло-

ков, применяемых для BCD и бит/байт преобразований, дополнительных математических функ-

ций, а также регуляторов, генераторов и преобразований аналоговых сигналов.

Специальная версия этой библиотеки UTIL_NO_REAL не содержит функций и функциональных

блоков, использующих переменные типа REAL.

BCD преобразования

Байт, представленный в формате BCD, содержит числа от 0 до 99. Каждый десятичный знак зани-

мает 4 бита. Биты 4-7 содержат первую цифру – число десятков. Формат BCD подобен шестнадца-

теричному представлению с ограничением диапазона чисел 0..99 вместо 0.. FF.

Например: Преобразуем число 51 в BCD формат. 5 - это двоичное 0101, 1 - это 0001. В результате

получается байт 0101_0001.

BCD_TO_INT

Функция преобразует байт формата BCD в число типа INT.

Входной параметр функции типа BYTE и выход типа INT. Если входное значение не укладывает-

ся в формат BCD, функция возвращает -1.

Примеры ST:

i:=BCD_TO_INT(73); (* Результат 49 *)

k:=BCD_TO_INT(151); (*Результат 97 *)

Приложение D: Библиотеки CoDeSys

CoDeSys V2.3 10-54

l:=BCD_TO_INT(15); (* -1, потому что F0 не BCD формат*)

INT_TO_BCD

Функция преобразует INTEGER число в байт формата BCD.

Входной параметр функции типа INT и выход типа BYTE.

Если INTEGER число не может быть представлено в BCD формате, то функция возвращает значе-

ние 255.

Примеры ST:

i:= INT_TO_BCD(49); (*Результат 73 *)

k:=INT_TO_BCD (97); (*Результат 151 *)

l:= INT_TO_BCD (100); (* Ошибка! Выход: 255 *)

Бит/байт функции

EXTRACT

Параметры функции: DWORD X и BYTE N. Выход типа BOOL, отражает значение бита N в числе

X. Биты нумеруются с 0.

Примеры ST:

FLAG:=EXTRACT(X:=81,N:=4); (* Результат: TRUE, 81 это 1010001, 4й бит 1 *)

FLAG:=EXTRACT(X:=33, N:=0); (* Результат: TRUE, 33 это 100001,бит ‘0’ это 1

PACK

Функция сворачивает восемь параметров B0, B1, ..., B7 типа BOOL в один BYTE.

Функциональный блок UNPACK выполняет обратную распаковку.

PUTBIT

Параметры функции: DWORD X, BYTE N и BOOL B.

PUTBIT устанавливает N-й бит числа X в состояние, заданное B. Биты нумеруются с 0.

Примеры ST:

A:=38; (* двоичное 100110 *)

B:=PUTBIT(A,4,TRUE); (* Результат : 54 = 2#110110 *)

C:=PUTBIT(A,1,FALSE); (* Результат : 36 = 2#100100 *)

UNPACK

UNPACK преобразует вход B типа BYTE в 8 выходов B0,...,B7 типа BOOL.

Обратная упаковка производится с помощью PACK.

Пример FBD:
