Управление инструментами
15.14 Работа с мультиинструментом
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
641

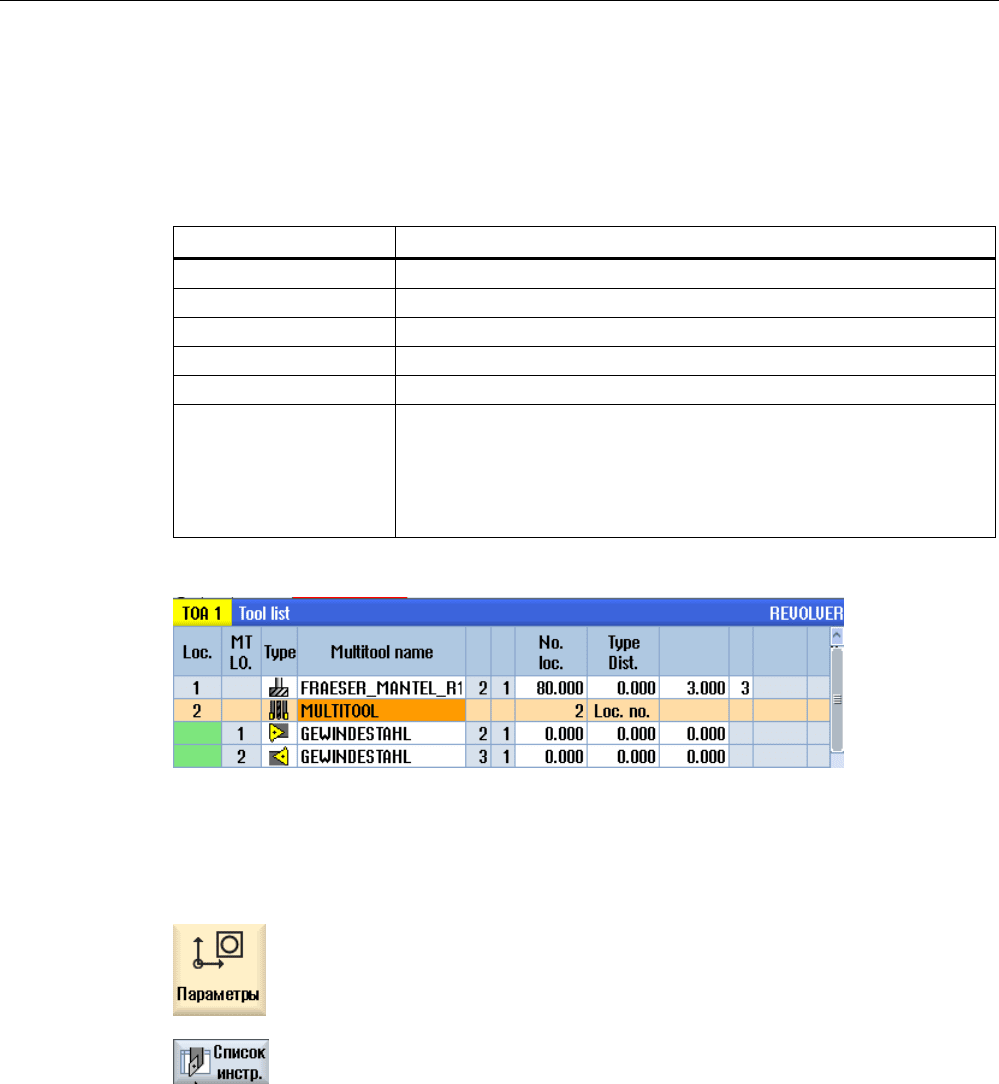

15.14.1 Список инструментов для мультиинструмента
При работе с мультиинструментом, в список инструментов добавляется графа для
номера места мультиинструмента. Как только курсор находится в списке инструментов
на мультиинструменте, изменяются определенные заголовки граф.
Заголовок графы Значение
Место Магазин/номер места
MT Pl. Номер места мультиинструмента
TYP Символ для мультиинструмента
Имя мультиинструмента Имя мультиинструмента.
Число мест. Число мест мультиинструмента
Тип расстояния
Угол
Расстояние между местами мультиинструмента в градусах
Номер места
Номер места мультиинструмента
Изображение 15-17 Список инструментов с мультиинструментом в револьвере
Принцип действий
1. Выбрать область управления "Параметры".
2. Нажать программную клавишу "Спис.инструм.".
Открывается окно "Список инструментов".
Управление инструментами
15.14 Работа с мультиинструментом
Токарная обработка
642 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
15.14.2 Создание мультиинструмента
Мультиинструмент может быть выбран в Избранном, а также в списке специальных
типов инструмента.
Изображение 15-18 Список избранного с мультиинструментом
Изображение 15-19 Список выбора для специальных инструментов с мультиинструментом
Управление инструментами
15.14 Работа с мультиинструментом
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
643

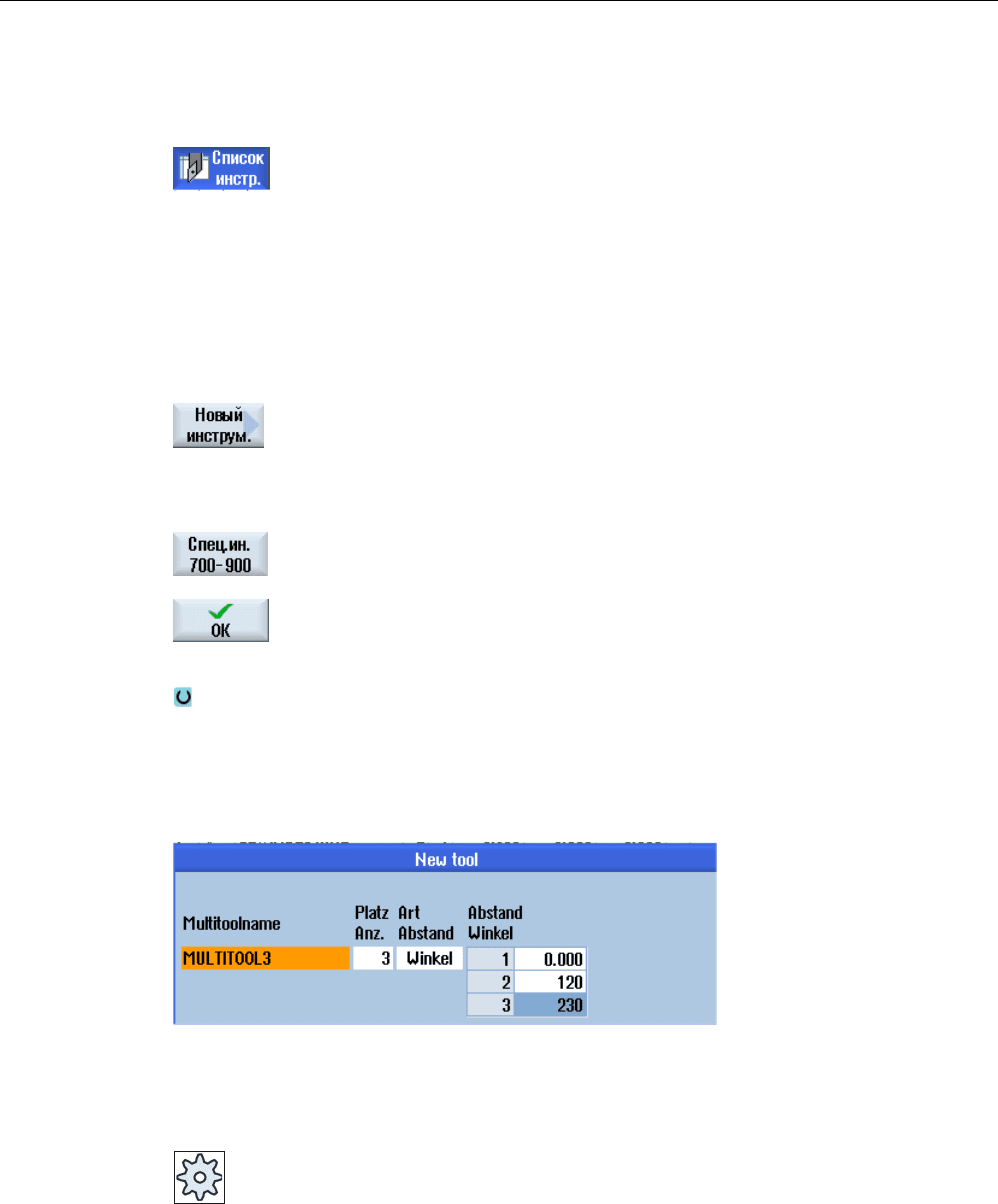

Принцип действий
1. Список инструментов открыт.
2. Поместить курсор на позицию, на которой должен быть
создан инструмент.
При этом можно выбрать свободное место в магазине или
также накопитель инструментов ЧПУ вне магазина.
В области накопителя инструментов ЧПУ можно установить
курсор на имеющийся инструмент. Данные показанного
инструмента не заменяются.
3. Нажать программную клавишу "Новый инструмент".
Открывается окно "Новый инструмент - Избранное".
- ИЛИ -
Нажать программную клавишу "Спец.инстр. 700-900".
4. Выбрать мультиинструмент и нажать программную клавишу
"OK".
Открывается окно "Новый инструмент".
5. Ввести имя мультиинструмента, определить число мест
мультиинструмента и выбрать тип определения расстояния
(к примеру, номер места мультиинструмента).
Если для определения расстояния был выбран угол, то
ввести для каждого места мультиинструмента расстояние до
точки отсчета как угловое значение.
Мультиинструмент создается в списке инструментов.
Процесс создания инструмента может быть настроен по-другому.
Изготовитель станка
Следовать указаниям изготовителя станка.
Управление инструментами
15.14 Работа с мультиинструментом
Токарная обработка
644 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

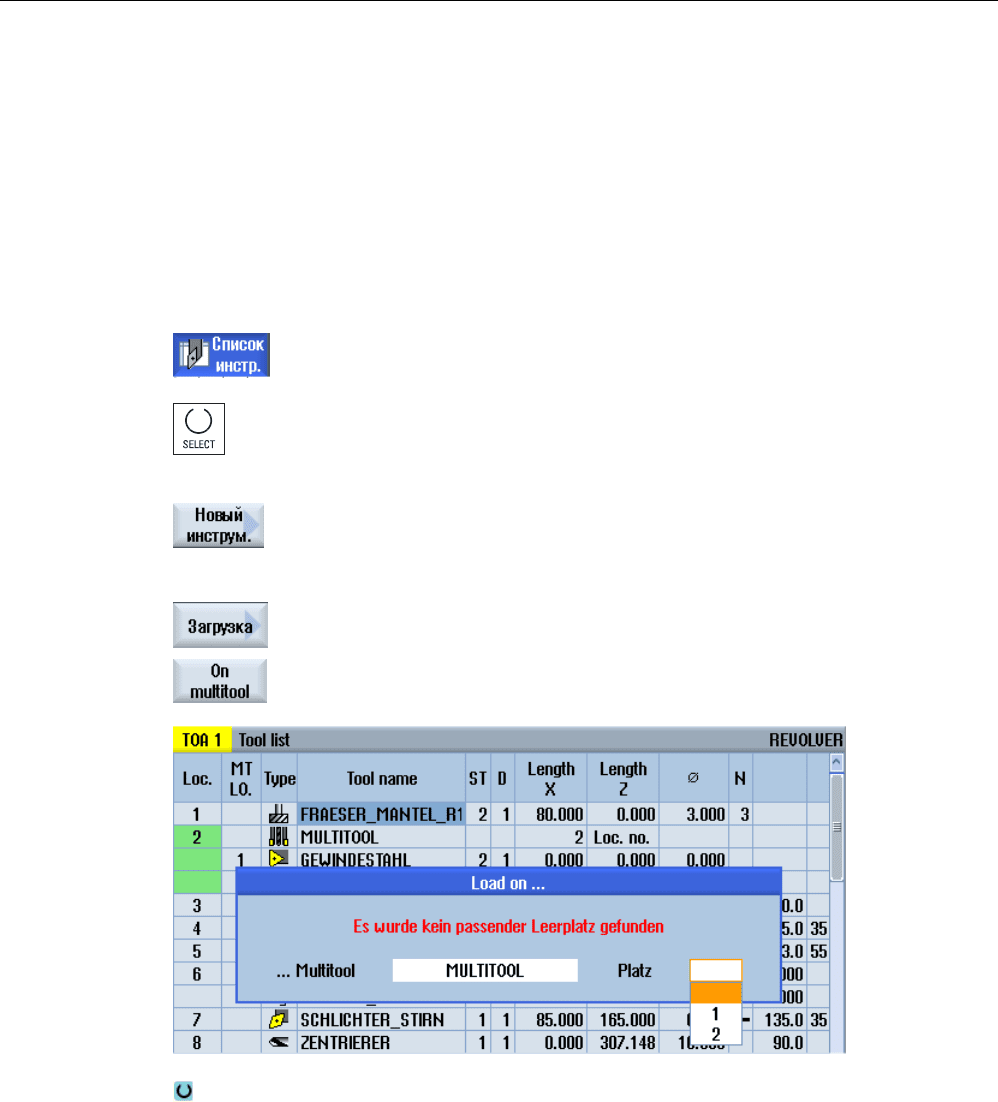

15.14.3 Комплектование мультиинструмента инструментами
Условие
Мультиинструмент создан в списке инструментов.
Принцип действий
1. Список инструментов открыт.
2. Выбрать требуемый мультиинструмент, поместить курсор на
свободное место в мультиинструменте и нажать
программную клавишу "Новый инструмент".
Выбрать через соответствующий список выбора, к примеру,
Избранное, требуемый инструмент
- ИЛИ -
Поместить курсор на инструмент, который необходимо
загрузить в мультиинструмент, и нажать программные
клавиши "Загрузить" и "Мультиинструмент".
Открывается окно "Загрузить в...".
Выбрать требуемый мультиинструмент и место
мультиинструмента, на которое необходимо загрузить
инструмент.
Управление инструментами
15.14 Работа с мультиинструментом
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
645
15.14.4 Удаление инструментов из мультиинструмента
Если мультиинструмент был заново механически укомплектован, то необходимо
удалить старые инструмент в списке инструментов из мультиинструмента.
Для этого курсор помещается на строку, на которой находится инструмент, который
должен быть удален. При выгрузке инструмент автоматически сохраняется в список
инструментов вне магазина в памяти ЧПУ.
Принцип действий
1. Список инструментов открыт.
2. Поместить курсор на инструмент, который необходимо
выгрузить из мультиинструмента, и нажать программную
клавишу "Выгрузить".
- ИЛИ -
Поместить курсор на инструмент, который необходимо
ужалить из мультиинструмента и стереть, и нажать
программную клавишу "Удалить инструмент".
15.14.5 Удаление мультиинструмента
Принцип действий
1. Список инструментов открыт.
2. Поместить курсор на мультиинструмент, который необходимо
удалить.
3. Нажать программную клавишу "Удалить мультиинструмент".
Мультиинструмент удаляется вместе со всеми
находящимися на нем инструментами.
Управление инструментами
15.14 Работа с мультиинструментом
Токарная обработка
646 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
15.14.6 Загрузка и выгрузка мультиинструмента
Принцип действий
1. Список инструментов открыт.
2. Поместить курсор на мультиинструмент, который необходимо
загрузить в магазин.
3. Открывается окно "Загрузить на".
Полю "... место" присвоен номер первого свободного места в
магазине.
4. Нажать программную клавишу "OK", если Вы хотите загрузить
мультиинструмент на предложенное свободное место.
- ИЛИ -
Ввести желаемый номер места и нажать программную
клавишу "OK".
Мультиинструмент с находящимися на нем инструментами
загружается на указанное место в магазине.
Выгрузка мультиинструмента
1. Поместить курсор на мультиинструмент, который необходимо
выгрузить из магазина, и нажать программную клавишу
"Выгрузить".
Мультиинструмент удаляется из магазина и помещается в
конец списка инструментов в память ЧПУ.
Управление инструментами
15.14 Работа с мультиинструментом
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
647

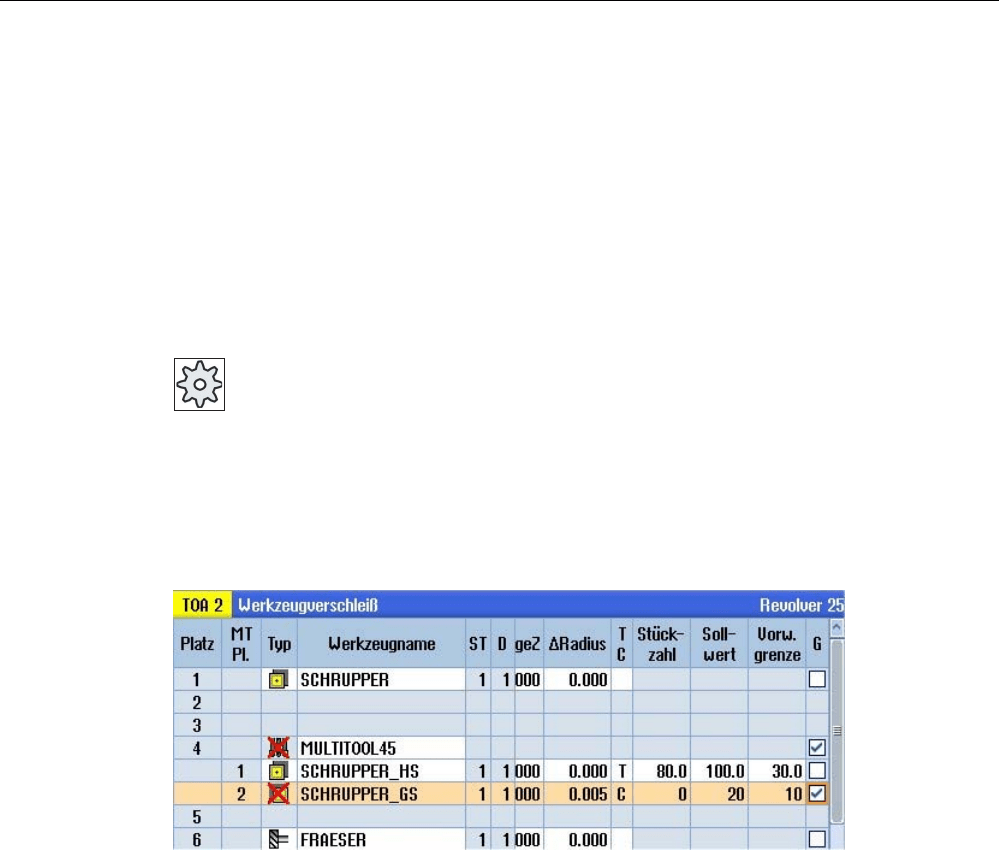

15.14.7 Реактивация мультиинструмента
Мультиинструмент и находящиеся на мультиинструменте инструменты могут быть
заблокированы независимо друг от друга.
Если мультиинструмент блокируется, то инструменты мультиинструмента более не
могут устанавливаться через смену инструментов.
Если только один инструмент на мультиинструменте установил контроль и стойкость
или число изделий истекли, то инструмент и мультиинструмент, на котором находится
инструмент, блокируются. Другие инструменты на мультиинструменте нет.
Изготовитель станка
Следовать указаниям изготовителя станка.
Если несколько инструментов с контролем находятся на мультиинструменте и
стойкость или число изделий для одного инструмента истекает, то блокируется только
этот инструмент.
Реактивировать
Если инструмент с истекшей стойкостью или числом изделий, находящийся на
мультиинструменте, реактивируется, то стойкость/число изделий для этого
инструмента устанавливается на заданное значение и блокировка для инструмента и
мультиинструмента снимается.
Если реактивируется мультиинструмент, на котором находятся инструменты с
контролем, то для всех инструментов на мультиинструменте стойкость/число изделий
устанавливается на заданное значение, независимо от того, заблокированы ли
инструменты или нет.
Условия
Для того, чтобы реактивировать инструмент, контрольная функция должна быть
активирована и необходимо наличие заданного значения.
Управление инструментами
15.14 Работа с мультиинструментом
Токарная обработка
648 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Принцип действий
1. Выбрать область управления "Параметры".
2. Нажать программную клавишу "Износ инструм.".
3. Поместить курсор на мультиинструмент, который
заблокирован и который снова должен стать
работоспособным.
- ИЛИ -
Поместить курсор на инструмент, который снова должен
стать работоспособным.
4. Нажать программную клавишу "Реактивировать".
Введенная как заданное значение величина вносится как
новая стойкость или число изделий.
Блокировка инструмента и мультиинструмента снимается.
Реактивация и позиционирование
Если сконфигурирована функция "Реактивация с позиционированием", то
дополнительно место в магазине, на котором стоит выбранный мультиинструмент,
позиционируется на пункт загрузки. Мультиинструмент может быть заменен.
Реактивация всех типов контроля
Если сконфигурирована функция "Реактивация всех типов контроля", то при
реактивации сбрасываются все установленные в ЧПУ типы контроля для инструмента.
Изготовитель станка
Следовать указаниям изготовителя станка.
Литература
Руководство по вводу в эксплуатацию SINUMERIK Operate (IM9) / SINUMERIK 840D sl
Управление инструментами
15.14 Работа с мультиинструментом
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
649
15.14.8 Перемещение мультиинструмента
Мультиинструменты внутри магазинов могут перемещаться напрямую на другое место
в магазине. Т.е. выгрузка мультиинструментов с соответствующими инструментами из
магазина для их загрузки на другое место не требуется.
При перемещении автоматически предлагается свободное место, на которое может
быть перемещен мультиинструмент. Но можно и напрямую указать свободное место в
магазине.
Принцип действий
1. Выбрать область управления "Параметры".
2. Нажать программную клавишу "Магазин".
3. Поместить курсор на мультиинструмент, который необходимо
поместить на другое место в магазине.
4. Нажать программную клавишу "Переместить".
Появляется окно "... переместить с места ... на место ...".
Полю "Место" присвоен номер первого свободного места в
магазине.
5. Нажать программную клавишу "OK", если Вы хотите
поместить мультиинструмент на предложенное место в
магазине.
ИЛИ -
Ввести в поле "… магазин" желаемый номер магазина, а в
поле "Место" желаемый номер места в магазине.
Нажать программную клавишу "OK".
Мультиинструмент перемещается вместе с инструментами
на указанное место в магазине.
Управление инструментами
15.14 Работа с мультиинструментом
Токарная обработка
650 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
15.14.9 Позиционирование мультиинструмента
Можно позиционировать магазин. При этом место в магазине позиционируется на
пункт загрузки.
Мультиинструменты, находящиеся в шпинделе, также могут быть позиционированы.
Мультиинструмент поворачивается и тем самым соответствующее место
мультиинструмента переводится в позицию обработки.
Принцип действий
1. Список магазина открыт.
2. Поместить курсор на место мультиинструмента, которое
необходимо перевести в позицию обработки
(мультиинструмент находится в шпинделе).
3. Нажать программную клавишу "Позиционировать
мультиинструмент".
Если курсор стоит на месте мультиинструмента,
находящегося в шпинделе, то место мультиинструмента
переводится на позицию обработки.
