Управление инструментами
15.5 Список инструментов
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
621

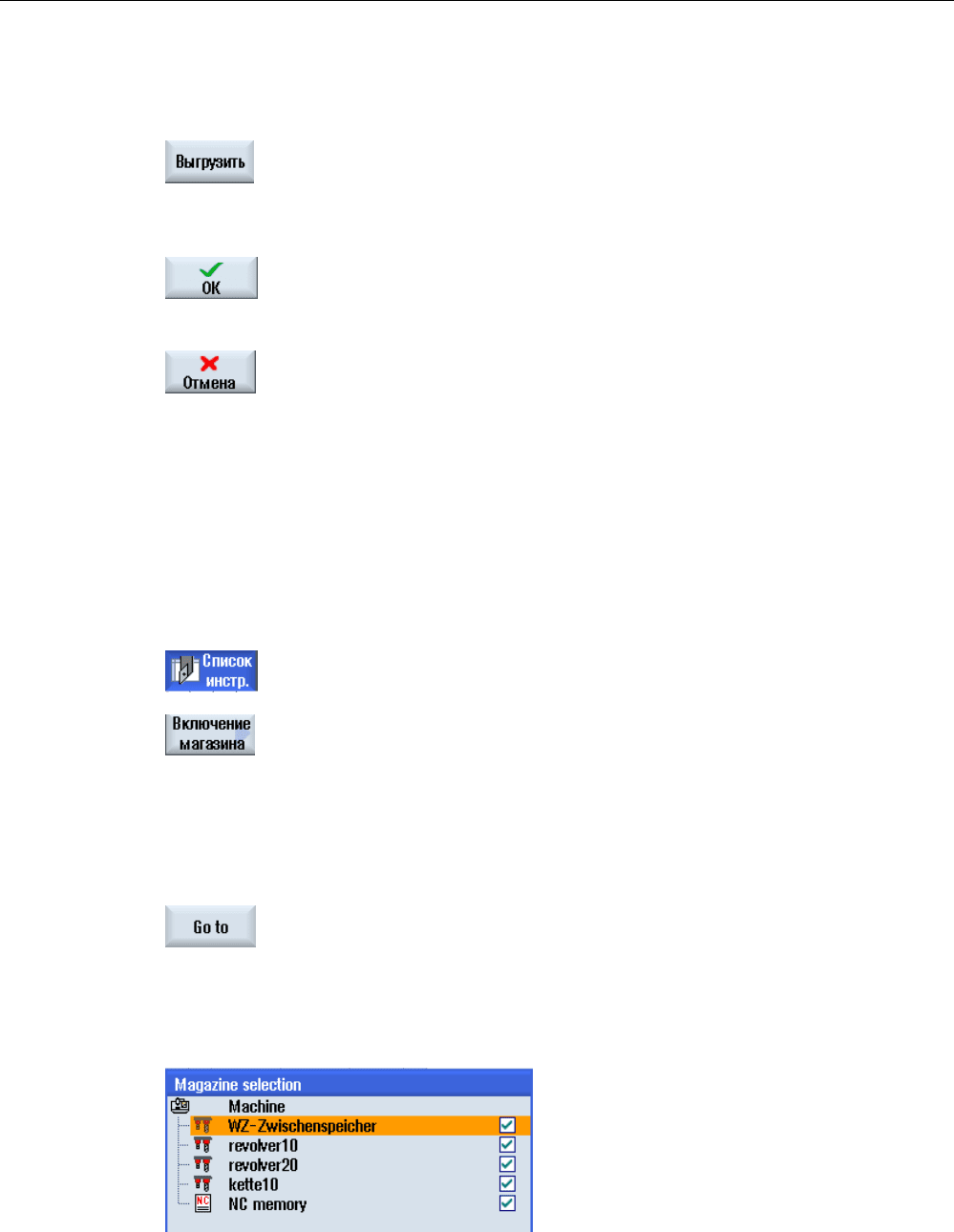

Выгрузка инструментов
1. Поместить курсор на инструмент, который необходимо выгрузить
из магазина, и нажать программную клавишу "Выгрузить".
2. Выбрать в окне "Выбор пункта загрузки" необходимый пункт
загрузки.
3. Подтвердить выбор с "OK".
- ИЛИ -
Отклонить выбор с "Отмена".
15.5.7 Выбор магазина
Существует возможность прямого выбора буфера, магазина или памяти ЧПУ.
Принцип действий
1. Список инструментов открыт.
2. Нажать программную клавишу "Выбор магазина".
Если имеется только один магазин, то при каждом нажатии
программной клавиши происходит переход из одной области в
другую, т.е. из буфера в магазин, из магазина в память ЧПУ и из
памяти ЧПУ в буфер. Курсор помещается на начало магазина.
- ИЛИ -
Если имеется несколько магазинов, то открывается окно "Выбор
магазина". Позиционировать курсор на необходимый магазин и
нажать программную клавишу "Перейти к".
Курсор перемещается на начало указанного магазина.

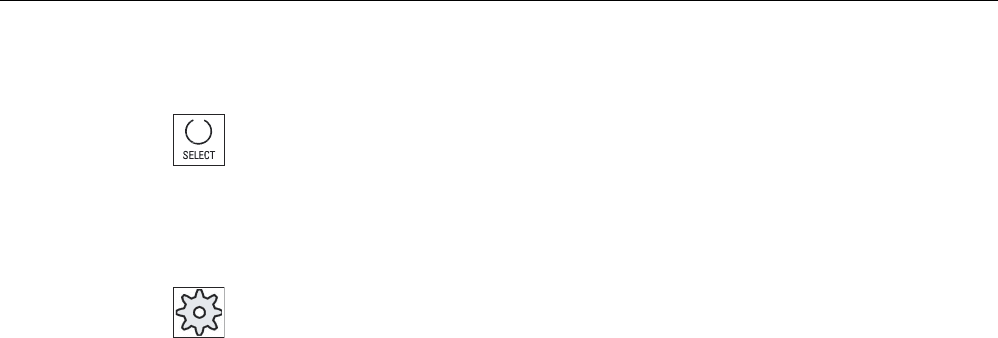

Скрыть магазины
Управление инструментами
15.5 Список инструментов
Токарная обработка
622 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Деактивировать кнопки-флажки рядом с магазинами, которые не
должны появляться в списке магазинов.
Параметры выбора магазина в случае нескольких магазинов могут быть
сконфигурированы по разному.
Изготовитель станка
Следовать указания изготовителя станка.
Литература
Описание возможностей конфигурирования см.
Руководство по вводу в эксплуатацию SINUMERIK Operate (IM9) / SINUMERIK 840D sl
Управление инструментами
15.6 Износ инструмента
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
623
15.6 Износ инструмента
В списке износа инструмента находятся все параметры и функции, необходимые при
текущей работе.
Инструменты, долгое время находящиеся в эксплуатации, могут изнашиваться. Этот
износ может быть измерен и занесен в список износа инструмента. После СЧПУ
учитывает эти данные при вычислении коррекции длин и радиуса инструмента. Таким
образом, достигается постоянная точность при обработке детали.
Возможен автоматически контроль продолжительности использования инструментов
по числу изделий, стойкости или износу.
Кроме этого можно блокировать инструменты, если их использование более не
требуется.
Параметры инструмента
Заголовок колонки Значение
Место
BS
*если активировано в
выборе магазина
Магазин/номер места
Номера мест в магазине
Сначала указывается номер магазина, а после номер места в
магазине.
Если имеется только один магазин, то индицируется только
номер места.
Пункт загрузки в загрузочном магазине
Для других типов магазинов (к примеру, для цепного магазина)
дополнительно могут быть показаны следующие символы:
Место шпинделя как символ
Места для захвата 1 и захвата 2 (действует только при
использовании шпинделя с двойным захватом) как символ
Тип Тип инструмента
В зависимости от типа инструмента (представленного как символ)
разрешаются определенные данные коррекции инструмента.
Символ обозначает положение инструмента, которое было выбрано
при создании инструмента.
С помощью клавиши <Select> можно изменить положение или тип
инструмента.
Имя инструмента Идентификация инструмента осуществляется через имя и номер
однотипного инструмента. Имя может быть введено как текст или
номер.
Указание: Макс. длина имени инструмента составляет 31 символ
ASCII. В случае азиатских шрифтов или шрифтов формата Unicode
число символов уменьшается. Следующие специальные символы
запрещены: | # ".
Управление инструментами
15.6 Износ инструмента
Токарная обработка
624 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Заголовок колонки Значение
ST Номер однотипного инструмента (для стратегии запасного
инструмента)
D Номер резца
Δ длина X, Δ длина Z Износ к длине X, или износ к длине Z
Δ радиус Износ радиуса
T C Выбор контроля инструмента
- через стойкость (T)
- через число изделий (C)
- через износ (W)
Контроль износа конфигурируется через машинные данные.
См. указания изготовителя станка.
Стойкость или
число изделий или
Износ *
*параметр зависит от
выбора в TC
Стойкость инструмента.
Число изготовленных деталей.
Износ инструмента
Заданное значение Заданное значение для стойкости, числа изделий или износа
Граница
предупреждения
Указание стойкости, числа изделий или износа, при которых
выводится предупреждение.
G Инструмент заблокирован, если активирована кнопка-флажок.
Символы в списке износа инструментов
Символ / Обозначение Значение
Тип инструмента
Красный крест
Инструмент заблокирован.
Желтый треугольник -
острие вниз
Граница предупреждения достигнута.
Желтый треугольник -
острие вверх
Инструмент находится в особом состоянии.
Установить курсор на обозначенный инструмент.
Строка-подсказка дает краткое описание.
Зеленая рамка
Инструмент предварительно выбран.
Магазин/номер места
Зеленая двойная
стрелка
Место в магазине находится на месте смены.
Серая двойная стрелка
(конфигурируемая)
Место в магазине находится в пункте загрузки.
Красный крест
Место в магазине заблокировано.
Управление инструментами
15.6 Износ инструмента
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
625

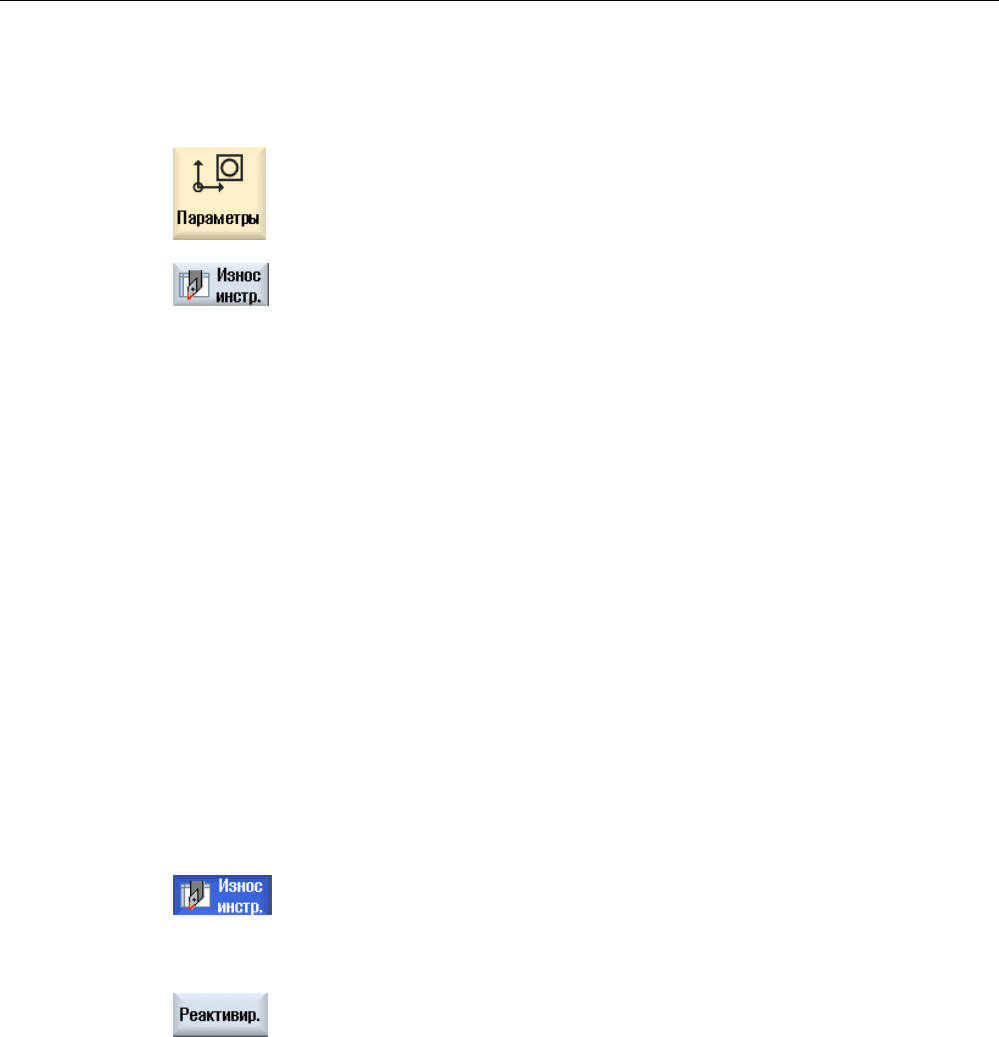

Принцип действий
1. Выбрать область управления "Параметры".
2. Нажать программную клавишу "Износ инструм.".
См. также
Индикация сведений об инструменте (Страница 637)
Изменение положения резца или типа инструмент
а (Страница 639)
15.6.1 Реактивация инструмента
Можно заменить заблокированные инструменты или снова сделать эти инструменты
работоспособными.
Условия
Для того, чтобы реактивировать инструмент, контрольная функция должна быть
активирована и необходимо наличие заданного значения.
Принцип действий
1. Список износа инструмента открыт.
2. Поместить курсор на инструмент, который заблокирован и который
снова должен стать работоспособным.
3. Нажать программную клавишу "Реактивировать".
Введенная как заданное значение величина вносится как новая
стойкость или число изделий.
Блокировка инструмента снимается.
Реактивация и позиционирование
Если сконфигурирована функция "Реактивация с позиционированием", то
дополнительно место в магазине, на котором стоит выбранный инструмент,
позиционируется на пункт загрузки. Инструмент может быть заменен.
Управление инструментами
15.6 Износ инструмента
Токарная обработка
626 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0

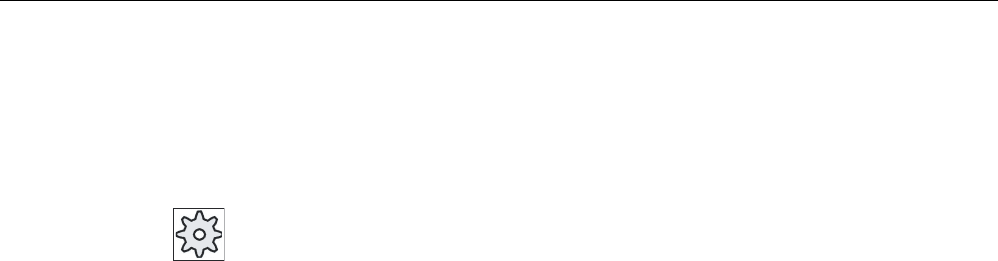

Реактивация всех типов контроля
Если сконфигурирована функция "Реактивация всех типов контроля", то при
реактивации сбрасываются все установленные в ЧПУ типы контроля для инструмента.
Изготовитель станка
Следовать указания изготовителя станка.
Литература
Руководство по вводу в эксплуатацию SINUMERIK Operate (IM9) / SINUMERIK 840D sl
Несколько пунктов загрузки
Если для одного магазина было сконфигурировано несколько пунктов загрузки, то
после нажатия программной клавиши "Загрузить" появляется окно "Выбор пункта
загрузки".
Выбрать там желаемый пункт загрузки и подтвердить выбор программной клавишей
"OK".
Управление инструментами
15.7 Данные инструмента OEM
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
627
15.7 Данные инструмента OEM
Существует возможность конфигурирования списка согласно потребностям.
В зависимости от конфигурации станка, в списке с данными инструмента OEM
отображаются спец. для шлифования параметры.
Специфические параметры шлифовального инструмента
Заголовок колонки Значение
Мин. радиус Предельное значение для радиуса шлифовального круга для
контроля геометрии.
Актуальный радиус Показывает сумму из геометрического значения, значения износа и
базового размера, если таковой установлен.
Мин. ширина Предельное значение для ширины шлифовального круга для
контроля геометрии.
Актуальная ширина Ширина шлифовального круга, получаемая, к примеру, после
правки.
Макс. скор. Макс. скорость
Макс. окр. скорость Макс. окружная скорость
Угол круга Угол наклонного круга
Контроль Контроль геометрии и скорости
Базовый размер Определяется, будет ли использоваться базовый размер при
расчете GWPS и при контроле мин. радиуса круга.
Номер шпинделя
Номер контролируемого (к примеру, радиус круга и ширина круга) и
запрограммированного (к примеру, окружная скорость круга)
шпинделя.
Парам. расч.рад.
Выбор параметра для расчета радиуса
Длина X
Длина Y
Длина Z
Радиус
Правило связи Определяется, какие параметры инструмента резца 2 (D2) и резца
(D1) должны быть связаны друг с другом. Изменение значения
одного из связанных параметров после автоматически применяется
при связывании параметра другого резца.
Управление инструментами
15.7 Данные инструмента OEM
Токарная обработка
628 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Литература
Дополнительную информацию по шлифовальным инструментам можно найти в
следующем руководстве:
Описание функций "Дополнительные функции", W4: Специфические для шлифования
коррекция инструмента и контроли / SINUMERIK 840D sl
Дополнительную информацию по конфигурированию данных инструмента OEM см.
следующую литературу:
Руководство по вводу в эксплуатацию SINUMERIK Operate (IM9) / SINUMERIK 840D sl

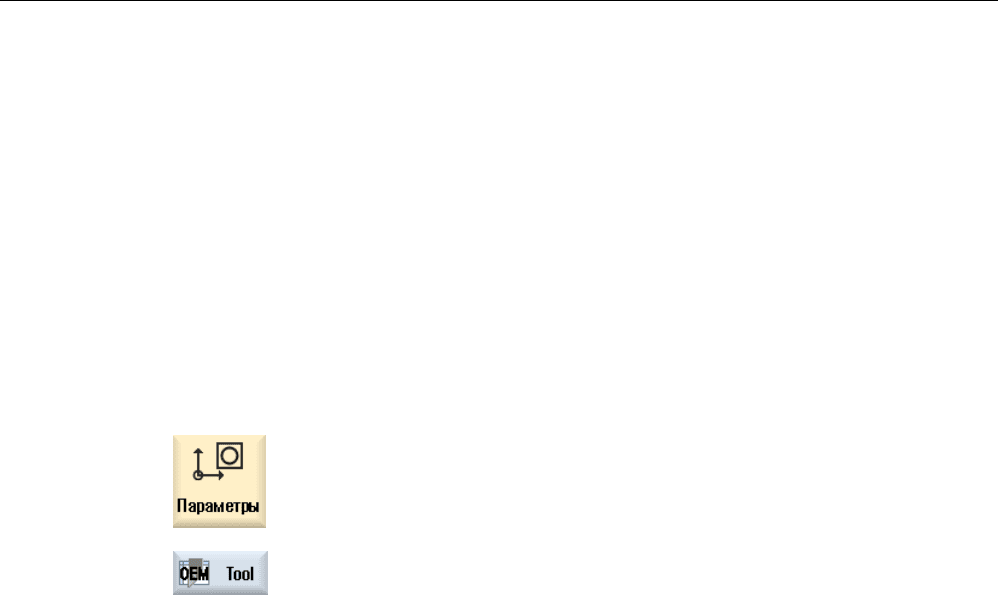

Принцип действий
1. Выбрать область управления "Параметры".
2. Нажать программную клавишу "OEM инстр.".
3. Поместить курсор на шлифовальный инструмент.
Управление инструментами
15.8 Магазин
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
629
15.8 Магазин
В списке магазина индицируются инструменты с их относящимися к магазину
данными. Здесь целенаправленно выполняются действия, относящиеся к магазинам и
местам в магазинах.
Отдельные места в магазине могут получить кодировку мест для инструментов или
быть заблокированы.
Параметры инструмента
Заголовок колонки Значение
Место
BS
*если активировано в
выборе магазина
Магазин/номер места
Номера мест в магазине
Сначала указывается номер магазина, а после номер места в
магазине.
Если имеется только один магазин, то индицируется только
номер места.
Пункт загрузки в загрузочном магазине
Для других типов магазинов (к примеру, для цепного магазина)
дополнительно могут быть показаны следующие символы:
Место шпинделя как символ
Места для захвата 1 и захвата 2 (действует только при
использовании шпинделя с двойным захватом) как символ
Тип Тип инструмента
В зависимости от типа инструмента (представленного как символ)
разрешаются определенные данные коррекции инструмента.
Символ обозначает положение инструмента, которое было выбрано
при создании инструмента.
С помощью клавиши <Select> можно изменить положение или тип
инструмента.
Имя инструмента Идентификация инструмента осуществляется через имя и номер
однотипного инструмента (ST). Имя может быть введено как текст
или номер.
Указание: Макс. длина имени инструмента составляет 31 символ
ASCII. В случае азиатских шрифтов или шрифтов формата Unicode
число символов уменьшается. Следующие специальные символы
запрещены: | # ".
ST Номер однотипного инструмента (запасного инструмента)
D Номер резца
G Блокировка места в магазине.
Тип места в магазине Индикация типа места в магазине.
Тип места инструмента Индикация какой тип места инструмента имеет инструмент.
Управление инструментами
15.8 Магазин
Токарная обработка
630 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Заголовок колонки Значение
U Обозначение инструмента как негабаритного. Инструмент занимает
площадь в два полуместа слева, два полуместа справа, одно
полуместо вверху и одно полуместо внизу в магазине.
P Кодировка фиксированного места.
Инструмент фиксировано согласован с этим местом в магазине.
Символы списка магазина
Символ / Обозначение Значение
Тип инструмента
Красный крест
Инструмент заблокирован.
Желтый треугольник -
острие вниз
Граница предупреждения достигнута.
Желтый треугольник -
острие вверх
Инструмент находится в особом состоянии.
Установить курсор на обозначенный инструмент.
Строка-подсказка дает краткое описание.
Зеленая рамка
Инструмент предварительно выбран.
Магазин/номер места
Зеленая двойная
стрелка
Место в магазине находится на месте смены.
Серая двойная стрелка
(конфигурируемая)
Место в магазине находится в пункте загрузки.
Красный крест
Место в магазине заблокировано.
Принцип действий
1. Выбрать область управления "Параметры".
2. Нажать программную клавишу "Магазин".
См. также
Индикация сведений об инструменте (Страница 637)
Изменение положения резца или типа инструмент
а (Страница 639)
