Руководство. Справочник пользователя Sinumerik 840D Токарная обработка (new)
Подождите немного. Документ загружается.
Управление программами
16.12 EXTCALL
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
681
Программные опции
Для индикации программной клавиши "Локал.диски" необходима опция
"доп. 256 MБ памяти польз. HMI на карте CF NCU" (не у SINUMERIK
Operate на PCU50 / PC).
ЗАМЕТКА
Выполнение с флэш-памяти USB
Прямое выполнение с флэш-памяти USB не рекомендуется.
Не существует защиты от плохого контакта, отказа, отмены из-за вибраций или
непреднамеренной выемки флэш-памяти USB при текущей работе.
Удаление при обработке инструмента приводит к мгновенному останову обработки и
тем самым и к повреждению детали.
Изготовитель станка
Обработка вызовов EXTCALL может быть включена и выключена.
Следовать указания изготовителя станка.
Управление программами
16.13 Архивация данных
Токарная обработка
682 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
16.13 Архивация данных
16.13.1 Создание архива в менеджере программ
Существует возможность архивации отдельных файлов из памяти ЧПУ и локального
диска.
Форматы архива
Можно сохранить архив в двоичном формате или формате RS232.
Место сохранения
В качестве места сохранения доступна архивная папка системных данных в области
управления "Ввод в эксплуатацию", а также диски USB и сетевые диски.
Принцип действий
1. Выбрать область управления "Менеджер программ".
2. Выбрать место хранения архивируемого файла/ов.
3. Выбрать в директориях необходимый файл, из которого требуется
создать архив.
- ИЛИ -
Нажать программную клавишу "Выделить", если необходимо
архивировать несколько файлов или директорий, и выбрать с
помощью курсора или мыши требуемые директории или файлы.

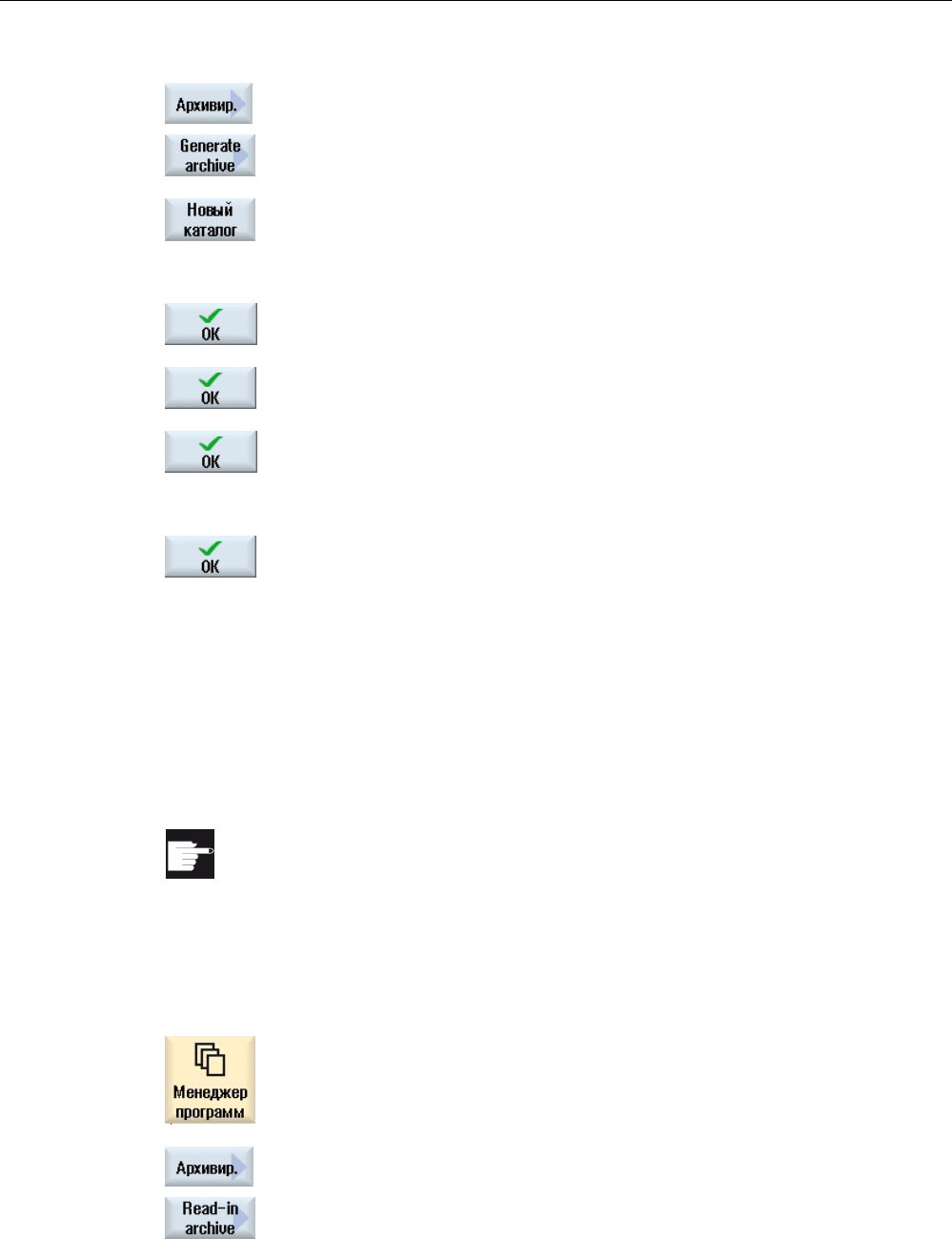

4. Нажать программные клавиши ">>" и "Архивировать".
5. Нажать программную клавишу "Создать архив".
Открывается окно "Создать архив: выбрать место хранения".
6. Поместить курсор на требуемое место хранения, нажать
программную клавишу "Поиск", ввести в диалоге поиска требуемое
искомое понятие, если необходимо найти определенную
директорию или поддиректорию.
Указание: Подстановочные символы "*" (заменяет любую
последовательность символов) и "?" (заменяет любой символ)
упрощают поиск.
- ИЛИ -
Управление программами
16.13 Архивация данных
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
683
Выбрать требуемое место хранения, нажать программную клавишу
"Новая директория", ввести в окне "Новая директория" требуемое
имя и нажать программную клавишу "OK", чтобы создать
директорию.
7. Нажать "OK".
Открывается окно "Создать архив: имя".
9. Выбрать формат (к примеру, архив ARC (двоичный формат)),
ввести желаемое имя и нажать программную клавишу "OK".
Сообщение информирует об успешной архивации.
16.13.2 Создание архива через системные данные
Если необходимо архивировать только определенные данные, то можно выбрать
необходимые файлы непосредственно из древовидной структуры данных и создать
архив.
Форматы архива
Можно сохранить архив в двоичном формате или формате RS232.
Содержание выбранных файлов (файлы XML, ini, hsp, syf, программы) можно
индицировать через предварительный просмотр.
Информацию о файле, как то путь, имя, дата создания и изменения, можно
просмотреть через окно свойств.
Условие
Права доступа согласуются с определенными областями и являются достаточными от
степени защиты 7 (положение кодового переключателя 0) до степени защиты 2
(пароль: сервис).
Места хранения
● Карта CompactFlash по адресу
/user/sinumerik/data/archive или
/oem/sinumerik/data/archive
● Все сконфигурированные логические диски (USB, сетевые диски)
Программная опция
Для сохранения архивов на карте CompactFlash в области пользователя,
необходима опция "доп. память польз. HMI на карте CF NCU".
Управление программами
16.13 Архивация данных
Токарная обработка
684 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
ЗАМЕТКА
Флэш-память USB
Флэш-памяти USB не подходят в качестве постоянных носителей информации.
Принцип действий
1. Выбрать область управления "Ввод в эксплуатацию".
2. Нажать программную клавишу "Системные данные".
Открывается древовидная структура данных.
3. Выбрать в древовидной структуре данных необходимые данные, из
которых требуется создать архив.
- ИЛИ -
Нажать программную клавишу "Выделить", если необходимо
архивировать несколько файлов или директорий, и выбрать с
помощью курсора или мыши требуемые директории или файлы.
4. Если нажать программную клавишу ">>", то на вертикальной
панели предлагаются дополнительные программные клавиши.
5. Нажать программную клавишу "Окно предварительного
просмотра".
Содержание выбранного файла индицируется в маленьком окне.
Если заново нажать программную клавишу "Окно
предварительного просмотра", то окно снова закрывается.
6. Нажать программную клавишу "Свойства".
В маленьком окне появляется информация о выбранном файле.
Если нажать программную клавишу "OK", то окно снова
закрывается.
7. Нажать программную клавишу "Поиск".
Ввести в диалоге поиска требуемое искомое понятие и нажать
программную клавишу "OK", если необходимо найти определенную
директорию или поддиректорию.
Указание: Подстановочные символы "*" (заменяет любую
последовательность символов) и "?" (заменяет любой символ)
упрощают поиск.
Управление программами
16.13 Архивация данных
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
685
8. Нажать программные клавиши "Архивировать" и "Создать архив".
Открывается окно "Создать архив: выбрать место хранения".
Отображается папка "Архив" и подпапка "Пользователь" и
"Изготовитель", а также носители информации (к примеру, USB).
9. Выбрать желаемое место хранения и нажать программную
клавишу "Новая директория", чтобы создать подходящую
поддиректорию.
Открывается окно "Новая директория".
10. Ввести желаемое имя и нажать программную клавишу "OK".
Директория создается внутри выбранной папки.
11. Нажать программную клавишу "OK".
Открывается окно "Создать архив: имя".
12. Выбрать формат (к примеру, архив ARC (двоичный формат)),
ввести желаемое имя и нажать программную клавишу "OK", чтобы
архивировать файл/ы.
Сообщение информирует об успешной архивации.
13. Нажать программную клавишу "OK", чтобы подтвердить сообщение
и завершить процесс архивирования.
Архивный файл с типом формата .ARC сохраняется в выбранную
директорию.
16.13.3 Загрузка архива в менеджере программ
В области управления "Менеджер программ" можно загрузить архивы из папки архивов
системных данных, а также из сконфигурированных USB- и сетевых дисков.
Опция программного обеспечения
Для возможности загрузки архивов пользователя в области управления
"Менеджер программ" необходима опция "доп. память польз. HMI на
карте CF NCU" (не у SINUMERIK Operate на PCU50 / PC).
Принцип действий
1. Выбрать область управления "Менеджер программ".
2. Нажать программные клавиши "Архивировать" и "Загрузить
архив".
Открывается окно "Загрузить архив: выбрать архив".
Управление программами
16.13 Архивация данных
Токарная обработка
686 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
3. Выбрать место хранения архива и поместить курсор на
необходимый архив.
Указание: Папка для архивов пользователя при не
установленной опции отображается только при наличии
минимум одного архива.
- ИЛИ -
Нажать программную клавишу "Поиск", ввести в диалоге
поиска имя архивного файла с расширением (*.arc), если
требуется найти конкретный архив, и нажать программную
клавишу "OK".
...
4. Нажать программную клавишу "OK" или "Заменить все", если
необходимо заменить уже имеющиеся файлы.
- ИЛИ -
Нажать программную клавишу "Не заменять, если не нужно
заменять уже имеющихся файлы.
- ИЛИ -
Нажать программную клавишу "Пропустить", если процесс
загрузки должен быть продолжен со следующего файла.
Открывается окно "Загрузить архив" и показывает процесс
загрузки с индикатором выполнения.
После выводится "Протокол ошибок для загрузки архива", в
котором перечислены пропущенные или замененные файлы.
5. Нажать программную клавишу "Отмена", чтобы отменить
процесс загрузки.
См. также
Поиск директорий и файлов (Страница 669)
Управление программами
16.13 Архивация данных
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
687
16.13.4 Загрузка архива из системных данных
Если необходимо загрузить определенный архив, то он может быть выбран напрямую
из древовидной структуры данных.
Принцип действий
1. Выбрать область управления "Ввод в эксплуатацию".
2. Нажать программную клавишу "Системные данные".
3. Выбрать в древовидной структуре данных в директории
"Архивы" в папке "Пользователь" необходимый файл,
который нужно загрузить.
4. Нажать программную клавишу "Загрузить".
...
5. Нажать программную клавишу "OK" или "Заменить все", если
необходимо заменить уже имеющиеся файлы.
- ИЛИ -
Нажать программную клавишу "Не заменять, если не нужно
заменять уже имеющихся файлы.
- ИЛИ -
Нажать программную клавишу "Пропустить", если процесс
загрузки должен быть продолжен со следующего файла.
Открывается окно "Загрузить архив" и показывает процесс
загрузки с индикатором выполнения.
После выводится "Протокол ошибок для загрузки архива", в
котором перечислены пропущенные или замененные файлы.
6. Нажать программную клавишу "Отмена", чтобы отменить
процесс загрузки.
Управление программами
16.14 Данные наладки
Токарная обработка
688 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
16.14 Данные наладки
16.14.1 Архивация данных наладки
Наряду с программами можно также сохранять данные инструмента и установки
нулевых точек.
Эту возможность можно использовать, к примеру, для того, чтобы сохранить
необходимые инструменты и данные нулевых точек для определенной программы
рабочих операций. Если позже возникнет необходимость заново выполнить эту
программу, то можно будет снова быстро обратиться к этим установкам.
И данные инструмента, полученные на внешнем устройстве предварительной
настройки инструмента, могут быть легко загружены в управление инструментом.
Сохранение списков заданий
Если необходимо сохранить список заданий, содержащий программы ShopTurn и
программы в G-кодах, то для сохранения данных инструмента и нулевых точек
предлагаются отдельные поля выбора.
Примечание
Сохранение данных наладки программ обработки деталей
Данные наладки программ обработки деталей могут быть сохранены только если они
находятся в директории "Детали".
Для программ обработки деталей, находящихся в директории "Программы обработки
деталей", "Сохранить данные наладки" не предлагается.
Сохранение данных
Данные
Данные инструмента
нет
Все используемые в программе (только для программы ShopTurn
и списка заданий с программами ShopTurn)
Весь список инструментов
Данные инструментов
для программ ShopTurn
-- Имеется только для
списка заданий в
программами ShopTurn
и программами в G-
кодах
нет
Все используемые в программе
Весь список инструментов
Управление программами
16.14 Данные наладки
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
689
Данные
Данные инструмента
для программ в G-кодах
-- имеется только для
списка заданий с
программами ShopTurn
и программами в G-
кодах
нет
Весь список инструментов
Загрузка магазина
да
нет
Нулевые точки
нет
Поле выбора "Базовая нулевая точка" исчезает
Все используемые в программе (только для программы ShopTurn
и списка заданий с программами ShopTurn)
все
Нулевые точки для
программ ShopTurn
-- Имеется только для
списка заданий в
программами ShopTurn
и программами в G-
кодах
нет
Поле выбора "Базовая нулевая точка" исчезает
Все используемые в программе
Весь список инструментов
Нулевые точки для
программ в G-кодах
-- имеется только для
списка заданий с
программами ShopTurn
и программами в G-
кодах
нет
Поле выбора "Базовая нулевая точка" исчезает
все
Базовые нулевые точки
нет
да
Директория Отображается директория, в которой находится выбранная
программа.
Имя файла Здесь можно изменить предложенное имя файла.
Примечание
Загрузка магазина
Выгрузка загрузки магазина возможна только тогда, если система предусматривает
загрузку/выгрузку данных инструмента в/из магазина.
Управление программами
16.14 Данные наладки
Токарная обработка
690 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Принцип действий
1. Выбрать область управления "Менеджер программ".
...
2. Поместить курсор на программу, данные инструмента и
нулевых точек которой необходимо сохранить.
3. Нажать программные клавиши ">>" и "Архивировать".
4. Нажать программную клавишу "Архивировать данные
наладки".
Открывается окно "Архивировать данные наладки".
5. Выбрать данные, которые необходимо сохранить.
6. При необходимости изменить здесь в поле "Имя файла"
заданное имя первоначально выбранной программы.
7. Нажать программную клавишу "OK".
Данные наладки помещаются в ту же директорию, в которой
находится и выбранная программа.
Файл автоматически сохраняется как файл INI.
Примечание
Выбор программы
Если в одной директории находится главная программа и файл INI с одинаковыми
именами, то при выборе главной программы сначала автоматически запускается файл
INI. Из-за этого возможно непреднамеренное изменение данных инструмента.
Изготовитель станка
Следовать указаниям изготовителя станка.
