Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
711
Ctrl Energy
19
19.1 Обзор
Функция "Ctrl-Energy" предлагает следующие возможности применения для улучшения
использования энергии Вашего станка.
Регистрация энергопотребления
Первым шагом к улучшению энергоэффективности является регистрация
энергопотребления. С помощью мультифинкционального устройства SENTRON PAC
энергопотребление измеряется и отображается на СЧПУ.
В зависимости от конфигурации и подключения SENTRON PAC можно измерять либо
мощность станка в целом, либо только одного конкретного потребителя.
Независимо от этого, мощность определяется непосредственно из приводов и
отображается.
Управление энергопотреблением
Для оптимизации энергопотребления можно определять и сохранять профили
энергосбережения. Так, к примеру, у Вашего станка будет простой и специальный
режим энергосбережения или он будет автоматически отключаться при определенных
условиях.
Эти определенные энергетические состояния сохраняются как профили. Через
интерфейс пользователя эти профили энергосбережения могут быть активированы (к
примеру, т.н. клавиша перерыва на завтрак).
Изготовитель станка
Следовать указаниям изготовителя станка.
Ctrl Energy
19.2 Отображение энергопотребления
Токарная обработка
712 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
19.2 Отображение энергопотребления
Можно отобразить текущие значения расхода отдельных осей и общий расход
энергии.
Индикация Значение
Ручной
Нет данных
Ввод и индикация постоянного значения
Индикация значения из источника данных
Sentron PAC Индикация измеренного SENTRON PAC текущего значения.
Сумма по приводам Индикация суммы всех измеренных значений приводов.
Сумма по станку Сумма значений всех осей, а также постоянного значения и Sentron
PAC.
Индикация в таблице зависит от конфигурации.
Литература
Информацию по конфигурации можно получить из следующей литературы:
Справочник по системе "Ctrl Energy", SINUMERIK 840D sl / 828D
Принцип действий
1. Выбрать область управления "Параметры" и нажать программную
клавишу "Ctrl Energy".
- ИЛИ -
+ Нажать клавишу <Ctrl> + <E>.
(
2. Нажать программную клавишу "Энергетический анализ".
Открывается окно "SINUMERIK Ctrl-Energy анализ".
Для всех осей отображается текущая активная мощность.
Ctrl Energy
19.3 Измерение и сохранение энергопотребления
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
713
19.3 Измерение и сохранение энергопотребления
Для текущей выбранной оси можно измерить и записать энергопотребления.
Для последующего сравнения данных сохранить измеренные значения расхода.
Примечание
Сохраняется до 3 блоков данных. При наличии более 3 измерений самый старый блок
данных заменяется автоматически.
Длительность измерения
Время измерения ограничено. При достижении макс. времени измерения измерение
завершается и соответствующее сообщение выводится в диалоговой строке.
Изготовитель станка
Следовать указаниям изготовителя станка.
Сбросить
Нажать программную клавишу "Сбросить".
Содержание колонок Питание, Рекуперация и Сумма удаляется.
Принцип действий

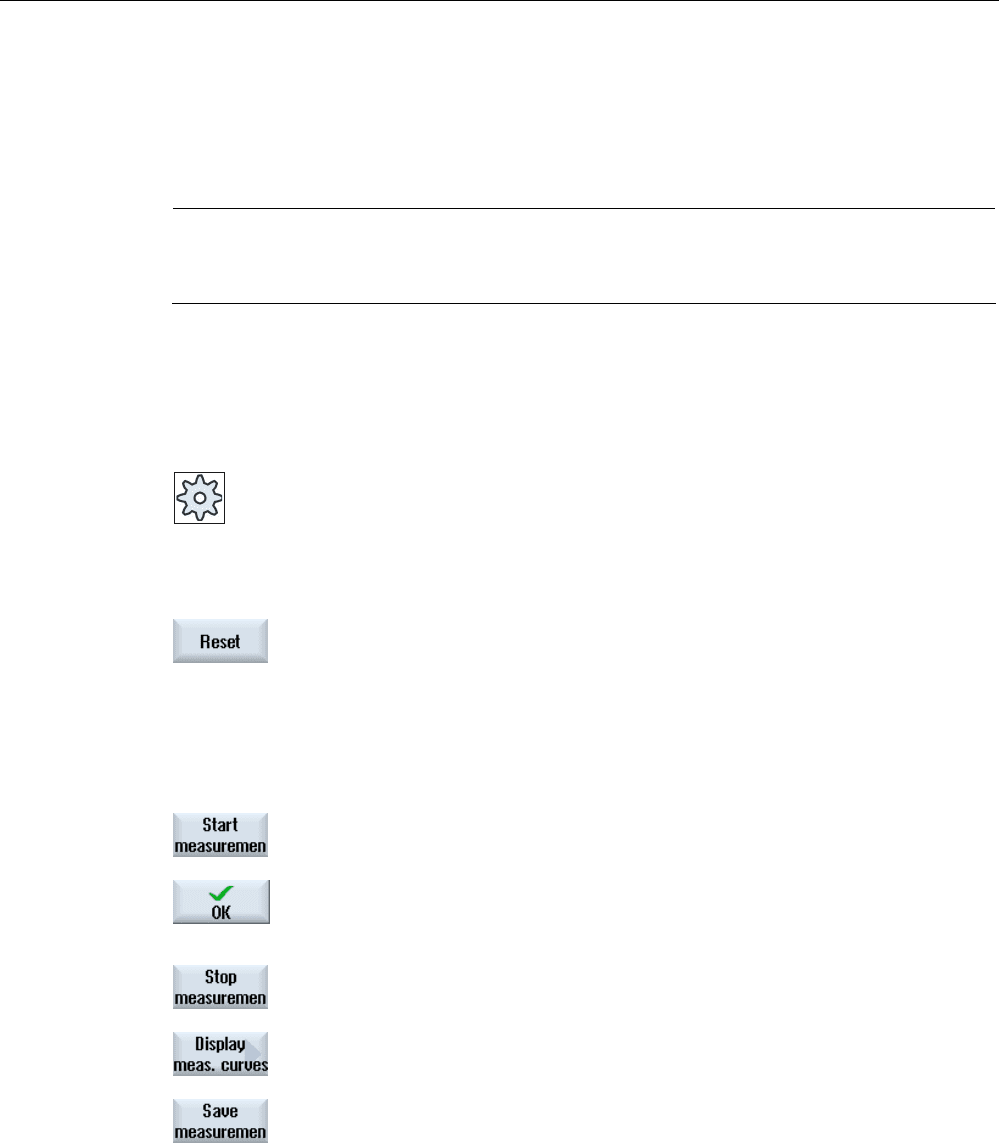

1. Окно "SINUMERIK Ctrl-Energy анализ" открыто.
2. Нажать программную клавишу "Пуск измерения".
Открывается окно выбора "Настройка измерения: выбор устройства".
3. Выбрать необходимое устройство в списке и нажать программную
клавишу "OK".
Запускается запись.
4. Нажать программную клавишу "Остановка измерения".
Измерение завершается.
5. Нажать программную клавишу "Графическое изображение", чтобы
проследить ход измерения.
5. Нажать программную клавишу "Сохранить измерение", чтобы
сохранить значения расхода текущего измерения.
Выбор измеряемой оси зависит от конфигурации.
Литература
Информацию по конфигурации можно получить из следующей литературы:
Справочник по системе "Ctrl Energy", SINUMERIK 840D sl / 828D
Ctrl Energy
19.4 Отображение кривых измерений
Токарная обработка
714 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
19.4 Отображение кривых измерений
Принцип действий
1. Окно "SINUMERIK Ctrl-Energy анализ" открыто и измерения уже
выполнены.

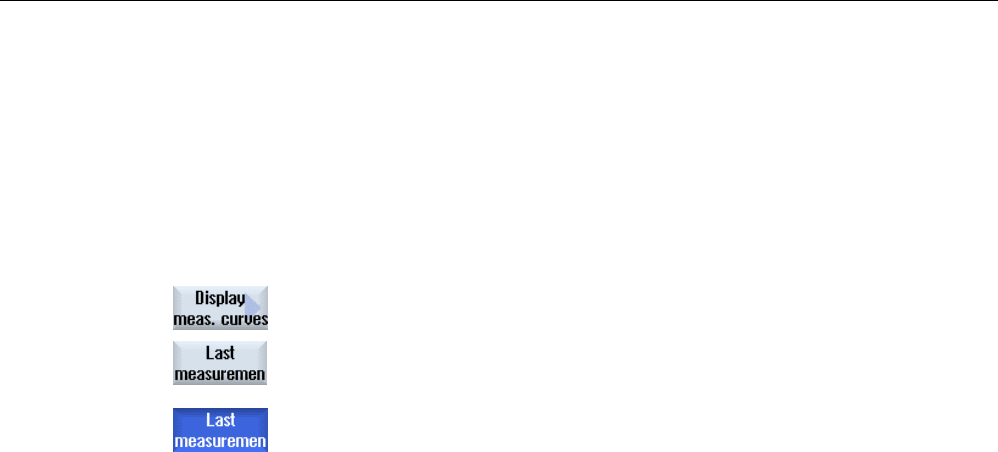

2. Нажать программные клавиши "Графическое изображение" и
"Сохраненные измерения".
В окне "SINUMERIK Ctrl-Energy анализ" отображаются измеренные
кривые измерений.
3. Снова нажать программную клавишу "Сохраненные измерения",
если требуется увидеть только текущее измерение.
Ctrl Energy
19.5 Управление профилями энергосбережения
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
715
19.5 Управление профилями энергосбережения
В окне "SINUMERIK Ctrl-Energy профили энергосбережения" можно отобразить все
определенные профили энергосбережения. Здесь можно напрямую активировать или
блокировать требуемый профиль энергосбережения или снова разрешить профили.
SINUMERIK Ctrl-Energy профили энергосбережения
Индикация Значение
Профиль энергосбережения Перечисляются все профили энергосбережения.
активен через [мин] Отображается оставшееся до достижения определенного
профиля время.
Примечание
Блокировать все профили энергосбережения
К примеру, чтобы не мешать станку при текущих измерения, выбрать "Блокировать
все".
Если время предупреждения профиля пришло, то появляется окно информационное
окно с оставшимся временем. Если режим энергосбережения достигнут, то в строке
предупреждений появляется соответствующее сообщение.
Профили энергосбережения
Профиль энергосбережения Значение
Простой режим
энергосбережения (режим
ожидания станка)
Ненужные агрегаты станка дросселируются или отключаются.
При необходимости станок сразу снова полностью готов к
работе
Полный режим
энергосбережения (режим
ожидания ЧПУ)
Ненужные агрегаты станка дросселируются или отключаются.
Для перехода в состояние готовности к работе требуется время.
Режим максимального
энергосбережения
(автоматическое
выключение)
Станок полностью отключен.
Для перехода в состояние готовности к работе требуется
значительное время.
Изготовитель станка
Выбор и функции показанных профилей энергосбережения могут отличаться.
Следовать указаниям изготовителя станка.
Литература
Информацию по конфигурации профилей энергосбережения можно получить из
следующей литературы:
Справочник по системе "Ctrl Energy", SINUMERIK 840D sl / 828D
Ctrl Energy
19.5 Управление профилями энергосбережения
Токарная обработка
716 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Принцип действий

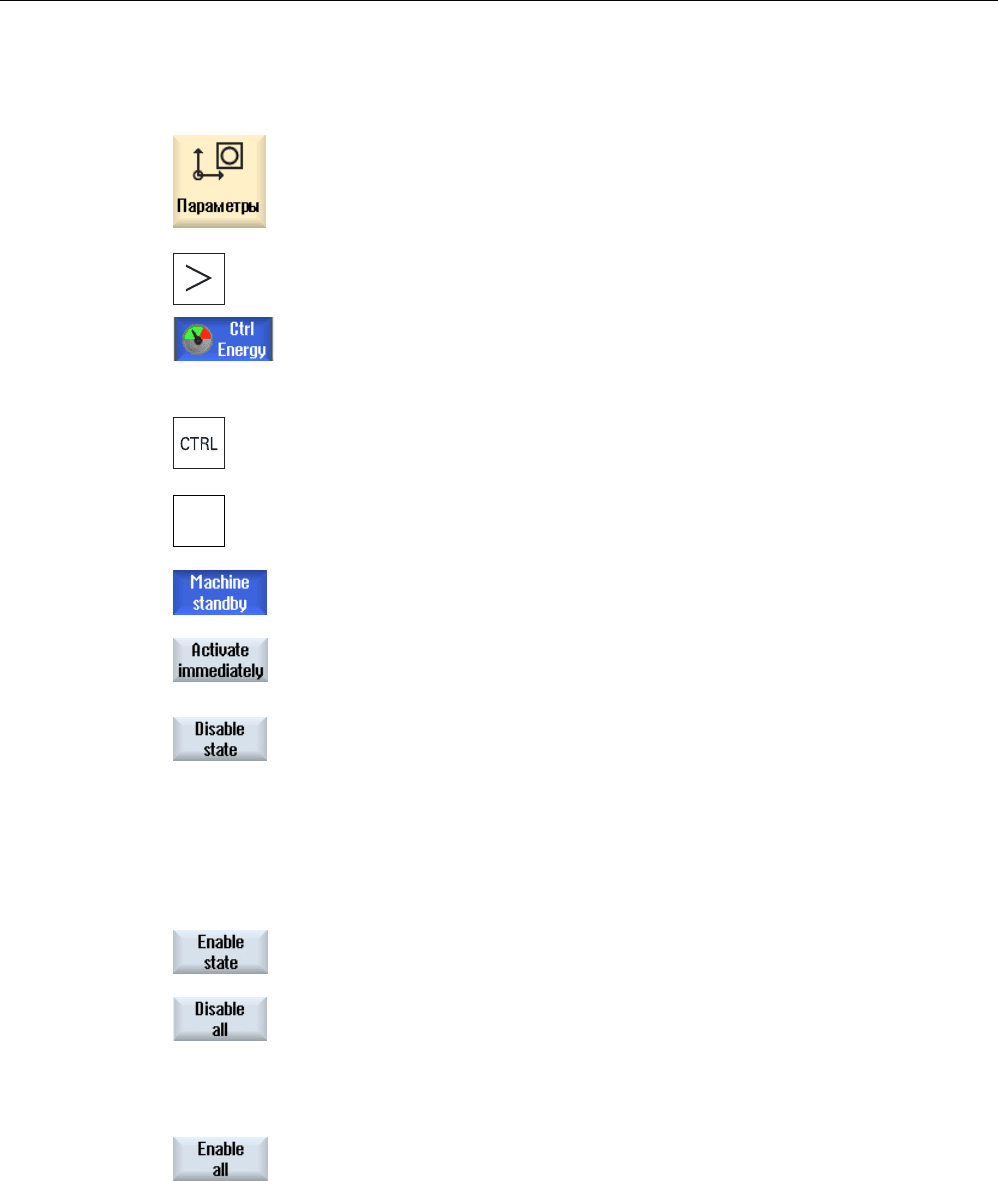

1. Выбрать область управления "Параметры".
2. Нажать клавишу перехода по меню вперед и программную клавишу
"Ctrl Energy".
- ИЛИ -
+
Нажать клавиши <CTRL> + <E>.
(
Открывается окно "SINUMERIK Ctrl-Energy профили
энергосбережения".
3. Поместить курсор на требуемый профиль энергосбережения и
нажать программную клавишу "Немедленно активировать", если
необходимо сразу же активировать это состояние.
4. Поместить курсор на требуемый профиль энергосбережения и
нажать программную клавишу "Блокировать профиль", если
необходимо не допустить это состояние.
Профиль заблокирован. Управление профилем энергосбережения
более невозможно, т.е. он обозначен серым цветом как
недоступный и отображается без индикации времени.
Надпись на программной клавише "Блокировать профиль"
изменяется на "Разрешить профиль".
Нажать программную клавишу "Разрешить профиль", чтобы
отменить блокировку профиля энергосбережения.
5. Нажать программную клавишу "Блокировать все", если требуется
не допустить все состояния.
Все профили заблокированы и управление ими невозможно.
Надпись на программной клавише "Блокировать все" изменяется
на "Разрешить все".
6. Нажать программную клавишу "Разрешить все", чтобы снова
отменить блокировку всех профилей.
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
717
Easy Message (только 828D)
20
20.1 Обзор
Easy Message позволяет через подключенный модем получать сообщения SMS с
информацией об определенных состояниях станка:
● К примеру, требуется только информация о состояниях аварийного отключения.
● Необходимо знать, когда была изготовлена партия изделий
Управляющие команды
● Активация или деактивация пользователя выполняется с помощью команд HMI.
Синтаксис: [ID пользователя] deactivate¸ [ID пользователя] activate¸
● В PLC зарезервирована специальная область, в которую через SMS могут
передаваться команды в форме байтов PLC.
Синтаксис: [ID пользователя] PLC DatenByte
ID пользователя это опция, которая требуется только тогда, когда в профиле
пользователя был указан соответствующий ID. Через строку PLC сообщается, что
байт PLC должен быть записан. После следует записываемый байт данных в
следующем формате: Основание#Значение. При этом основание может принимать
значения 2, 10 и 16 и определяет основание системы счисления. После
разделительного символа # следует значение байта. При этом могут передаваться
только положительные значения.
Примеры:
2#11101101
10#34
16#AF
Изготовитель станка
Следовать указания изготовителя станка.
Активные пользователи
Для получения SMS при определенных событиях, Вы должны быть активированы как
пользователь.
Регистрация пользователя
В качестве зарегистрированного пользователя можно входить в систему через SMS,
чтобы запрашивать сообщения.
Easy Message (только 828D)
20.1 Обзор
Токарная обработка
718 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
Тахограф
Через протоколы SMS доступна точная информация по входящим и исходящим
сообщениям.
Литература
Информацию по GSM-модему см.
Справочник по оборудованию PPU SINUMERIK 828D
Вызов системы обмена сообщениями SMS
1. Выбрать область управления "Диагностика".
2. Нажать программную клавишу "Easy Msg.".
Easy Message (только 828D)
20.2 Активация Easy Message
Токарная обработка
Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
719
20.2 Активация Easy Message
Для ввода в эксплуатацию соединения с модемом для системы обмена сообщениями
SMS, необходимо при первом вводе в эксплуатацию активировать SIM-карту.
Условие
Модем подключен.
Принцип действий
Активация SIM-карты

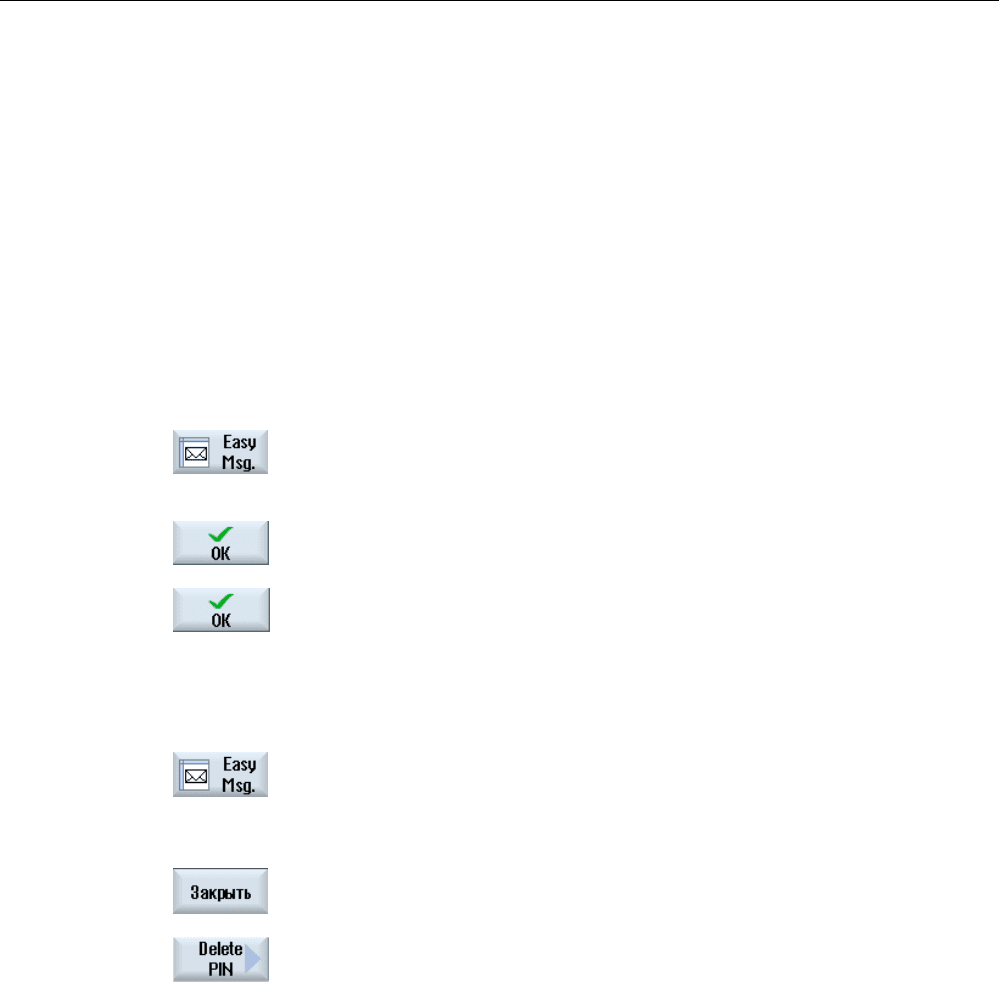

1. Нажать программную клавишу "Easy Msg.".
Открывается окно "Система обмена сообщениями SMS".
В "Состоянии" отображается, что SIM-карта не активирована с PIN.
2. Ввести PIN-код, повторить PIN-код и нажать программную клавишу
"OK".
3. Если несколько раз вводится неправильный код, то ввести в окне
"Ввод PUK" PUK-код и нажать программную клавишу "OK", чтобы
активировать PUK-код.
Открывается окно "Ввод PIN" и как обычно вводится PIN-код.
Активация новой SIM-карты
1. Нажать программную клавишу "Easy Msg.".
Открывается окно "Система обмена сообщениями SMS".
В "Состоянии" отображается, что соединение с модемом
активировано.
2. Нажать программную клавишу "Установки".
3. Нажать программную клавишу "Удалить PIN", чтобы удалить
сохраненный PIN-код.
При следующем запуске ввести в окне "Ввод PIN" новый PIN-код.
Easy Message (только 828D)
20.3 Создание / обработка профиля пользователя
Токарная обработка
720 Справочник пользователя, 02/2011, 6FC5398-8CP40-1PA0
20.3 Создание / обработка профиля пользователя
Идентификация пользователя
Индикация Значение
Имя пользователя Имя устанавливаемого или регистрируемого пользователя.
Номер телефона Номер телефона пользователя, на который будут отправляться
сообщения системы обмена сообщениями. Номер телефона
должен содержать код предварительного набора, чтобы
управляющие команды могли определить передатчик (к
примеру, +491729999999)
ID пользователя 5-значный ID пользователя (к примеру, 12345)
Он используется для активации и деактивации пользователя
через SMS. (к примеру, "12345 activate")
ID служит для дополнительной верификации входящих и
исходящих сообщений и активации управляющих команд.
Выбираемые события
События, при которых Вы получаете уведомление, должны быть установлены.
Условие
Модем подключен.
Принцип действий
Создание нового пользователя
1. Нажать программную клавишу "Профили пользователей".
Открывается окно "Профили пользователей".
2. Нажать программную клавишу "Новый".
3. Ввести имя и номер телефона пользователя.
4. При необходимости ввести ID-номер пользователя.
5. Активировать в области "Отправлять SMS при следующих
событиях" соответствующую кнопку-флажок и при необходимости
ввести необходимое значение (к примеру, число изделий, при
котором должно последователь уведомление).
- ИЛИ -
Нажать программную клавишу "Стандарт".
Открывается соответствующее окно со стандартными
установленными значениями.
6. Нажать программную клавишу "Отправить тестовое SMS".
SMS с заданным текстом передается на указанный номер
телефона.
