СИТУАЦИОННЫЕ ЗАДАЧИ

Задача 1. Человек коснулся оголенного провода, находящегося под

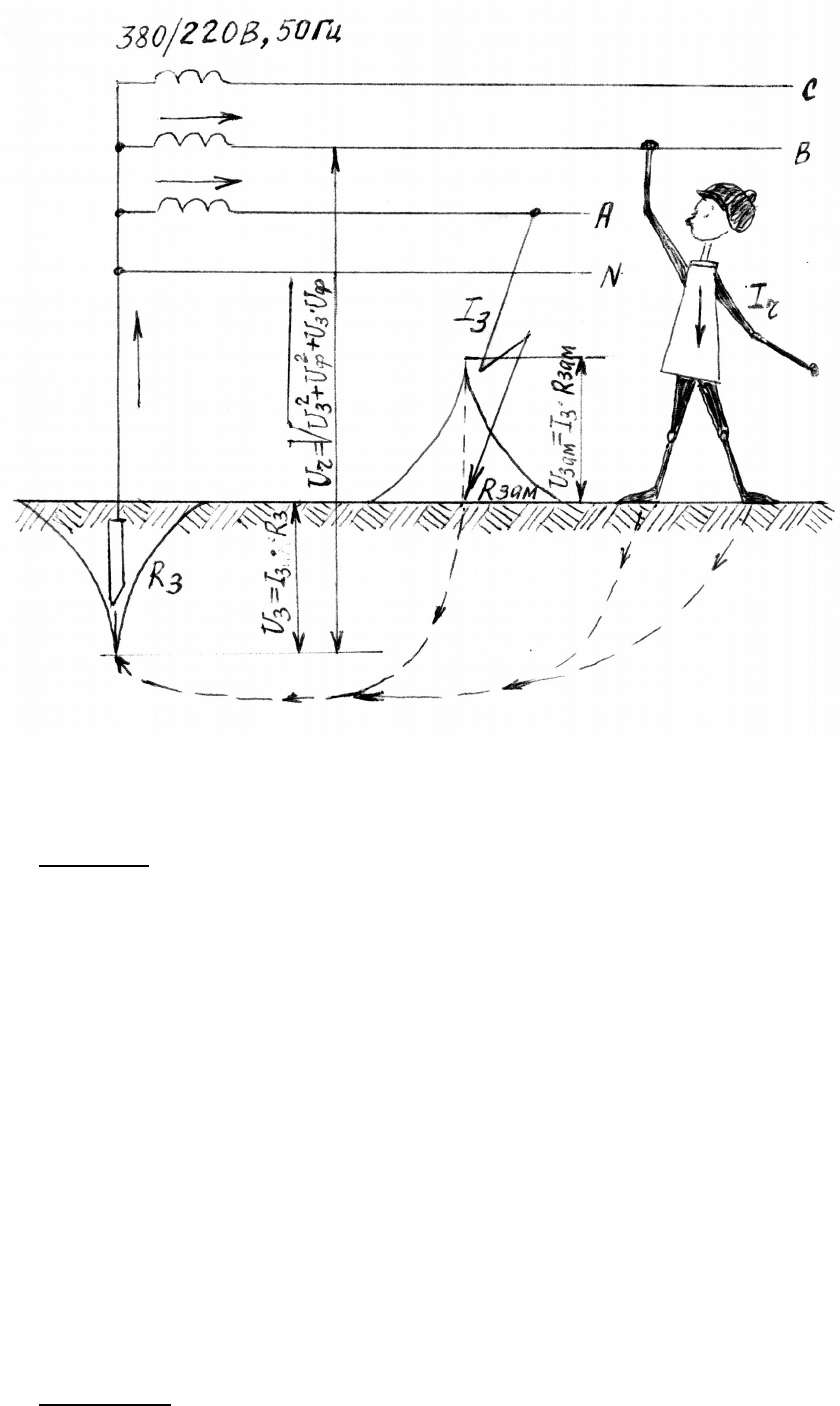

напряжением (фаза В, Рис. 3). В это же время произошло замыкание

фазы А этой же электросети на землю.

Определить напряжение прикосновения U

пр

. и поражающий ток

через человека, если:

1.Напряжение сети (фазное) составляло U

.=220 В.

2.Ток замыкания на землю I

составлял, А (по вариантам): 10; 15; 20; 30;

40; 50.

3.Электрическое сопротивление тела человека равнялось, Ом (по

вариантам): 10000; 5000; 2000; 1000; 500.

4.Электрическое сопротивление заземления Rз источника питания

равнялось, Ом (по вариантам): 60; 30; 15; 6; 0,5.

Оценить опасность поражения электрическим током, пользуясь

критериями электробезопасности. Отключится ли электросеть УЗО в

данной ситуации?

Задача 2. Человек коснулся фазного оголенного провода,

находящегося под напряжением 220 В. Одновременно в электросети с

изолированной нейтралью произошло замыкание на землю другого

фазного провода.

Определить напряжение прикосновения и поражающий ток через

человека, если:

1.Напряжение между этими фазами составляло U

= 380 В переменного

тока частотой 50 Гц.

2.Электрическое сопротивление в месте замыкания фазного провода на

землю составляло R

, Ом (по вариантам): 10; 30; 100; 200; 1000.

3.Сопротивление тела человека R

=1000 Ом.

4.Сопротивление пола R

, где стоял человек, равнялось 80 Ом, а

сопротивление обуви R

об

-150 Ом.

Оценить опасность поражения электрическим током и дать

рекомендации по допустимой величине уставки по току утечки устройства

защитного отключения (УЗО).

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ

1.Понятие о защитном отключении.

2.Что является датчиком тока утечки на землю?

3.Почему УЗО по току утечки не реагирует на нагрузки в фазных

проводах?

4.Какова величина уставки по току утечки УЗО?

5.При каких аварийных режимах УЗО не отключит электросеть?

6.Сработает ли УЗО по току утечки на землю, если человек коснулся

непосредственно токоведущей части?

7.Каковы основные элементы УЗО по току утечки и каково их

назначение?

8.В чем отличие УЗО по току утечки от ранее применяемых в

электросетях напряжением до 1000 В?

ЛИТЕРАТУРА (13, 35, 58, 59, 64, 65).

ЛАБОРАТОРНАЯ РАБОТА №6

ССЛЕДОВАНИЕ

ЭЛЕКТРОМАГНИТНЫХ

ИЗЛУЧЕНИЙ

Цель работы: ознакомиться с новыми гигиеническими

нормативами электромагнитных излучений (шведским стандартом),

принятыми в РФ с 01.01.1997 г.; знать опасность для здоровья человека

электромагнитного смога, возникающего в окружающей природной среде

в эпоху новейшей цивилизации и защиту от его воздействия.

ОБЩИЕ СВЕДЕНИЯ

Электромагнитное поле (ЭМП) представляет собой особую форму

материи. Оно может существовать в виде движущегося со скоростью

310

м/с электромагнитного излучения (ЭМИ) – электромагнитной волны.

Электромагнитные волны – это взаимосвязанное распространение

в пространстве изменяющихся электрических и магнитных полей,

количественной характеристикой которых являются напряженность

электрического поля Е (В/м) и напряженность магнитного поля Н (А/м),

которые отражают силовые свойства ЭМП.

Электрические и магнитные поля можно считать независимыми

друг от друга. Величины Е и Н – векторные, их колебания происходят во

взаимоперпендикулярных плоскостях.

ЭМИ характеризуются плотностью потока энергии (Вт/м

, мкВт/см

)

в диапазоне частот 300 мГц – 300 ГГц. От этого зависит время

пребывания человека на рабочем месте:

Плотность потока

энергии

Время

пребывания

Примечание

Вт/м

мкВт/см

до 0,1 до 10

полный рабочий

день (до 8 часов)

от 0,1

до 1,0

от 10

до 100

не более 2 часов

в остальное рабочее время плотность

потока энергии не должна превышать 0,1

Вт/м

(10 мкВт/см

)

от 1,0

до 10,0

от 100

до 1000

не более 20 мин.

при условии пользования защитными

очками. В остальное рабочее время

плотность потока энергии не должна

превышать 0,1 Вт/м

(10 мкВт/см

)

ЭМП характеризуются плотностью магнитного потока (В) –

магнитной индукцией. Магнитная индукция определяется по формуле:

BHB







(1)

где Ф – поток магнитной индукции, Вб (Вебер);

S – площадь, м

;

100

В – магнитная индукция, Тл (Тесла);

 - магнитная проницаемость (магнитная постоянная 

=410

-7

Гн/

м (Генри/м));

Н – напряженность магнитного поля, А/м.

В настоящее время в странах Европы приняты требования

шведских стандартов, которые в 20 раз жестче существующих в РФ

ГОСТов. В России эти нормы приняты с 01.01.1997 г.

Например, в соответствии с СанПин 2.2.2.542-96 (гигиенические

требования к видеодисплейным терминалам; персональным ЭВМ и

организации работы), введенными с 01.01.1997 г. к параметрам

излучений дисплеев предъявляются следующие требования:

Наименование параметров:

1. Напряженность ЭМП, в 50 см вокруг дисплея по электрической

составляющей не более (В/м):

а) в диапазоне частот 5 Гц-2 кГц-2,5В (Н – не более 0,2 А/м);

б) в диапазоне частот 2 кГц-400 кГц-2,5В (Н – не более 0,02 А/м).

2. Плотность магнитного потока (магнитная индукция) в 50 см вокруг

дисплея, не более (нТл):

а) в диапазоне частот 5 Гц-2 кГц-250 (нТл);

б) в диапазоне частот 2 кГц-400 кГц-25 (нТл).

3. Поверхностный электростатический потенциал, не более (В) – 500.

Несмотря на то, что длина электромагнитных волн и их свойства

различны, все они, начиная от радиоволн и заканчивая гамма-

излучением - одной физической природы.

Источники ЭМП и классификация ЭМИ:

Естественными источниками ЭМП являются: атмосферное

электричество, радиоизлучения солнца и галактик, электрические и

магнитные поля Земли.

Искусственными источниками ЭМП являются: линии

электропередач, распределительные устройства, устройства защиты и

автоматики, измерительные приборы, все высоковольтные

электроустановки.

Источниками ЭМП радиочастот являются: мощные радиостанции,

антенны, генераторы, радары, измерительные и контролирующие

приборы, высокочастотные приборы в медицине и в быту.

Источниками электростатического поля и ЭМИ в широком

диапазоне частот являются ПЭВМ (персональные компьютеры) и

видеодисплейные терминалы (ВДТ) на электронно-лучевых трубках.

Источниками ЭМИ повышенной опасности в быту являются:

микроволновые печи, телевизоры, мобильные телефоны, электроплиты,

101

грили, электроутюги, электронагревательные приборы, холодильники,

электрические чайники и электросамовары, переносные компьютеры

иLт.д.

ВОЗДЕЙСТВИЕ ЭМП НА ОРГАНИЗМ ЧЕЛОВЕКА И ЗАЩИТА ОТ НИХ

Отрицательные воздействия ЭМП вызывают обратимые и

необратимые изменения в организме: торможение рефлексов; понижение

кровяного давления; замедление сокращений сердца (брадикардия);

изменение состава крови; помутнение хрусталика глаза (катаракта).

Субъективные критерии отрицательного воздействия ЭМП –

головные боли, утомляемость, раздражительность, нарушение сна,

одышка, ухудшение зрения, повышение температуры тела.

Методы и средства защиты от ЭМИ. Применяются следующие

методы и средства защиты от воздействия ЭМИ на человека:

1.Защита временем и расстоянием;

2.Уменьшением параметров излучений в самом источнике ЭМИ;

3.Экранированием источника излучения;

4.Экранированием рабочего места;

5.Установлением рациональных режимов работы персонала,

работающего вблизи источников ЭМИ;

6.Применением средств предупреждающей сигнализации (световой,

звуковой);

7.Применением средств индивидуальной защиты.

В начале прошлого столетия биологи обнаружили, что все живые

объекты – животные, растения, люди – излучают электромагнитные

волны, которые чутко реагируют на магнитные и электрические поля.

Может, поэтому люди, профессионально связанные с техникой, чаще

страдают от заболеваний крови и сердечно-сосудистой системы. Какую

бы защиту для техники не создавали, болезни не прекращаются.

Группа академика Анатолия Федоровича Охатрина, исследуя

биополя, выдвинула новую теорию взаимодействия вещества и

излучения. Согласно ей, помимо электромагнитного излучения

существует и более тонкая полевая структура. По сравнению с

«обычным» тонкое излучение менее интенсивно, проявляется лишь при

взаимодействии с веществом, но обладает огромной проникающей

способностью. Его переносят микролептоны – субэлементарные частицы

в миллиард раз меньше электрона. Именно микролептонные поля

формируют ауру живых организмов и объектов неживой природы.

Проявляется энергетический портрет объекта, информирующий о его

структуре. Меняется объект, меняется и спектр тонкого излучения. И

наоборот.

102

Существуют:

- энергетическое тело, расположенное в непосредственной близости от

вещественного, знание о нем с успехом использует восточная

медицина и целители;

- информационное тело – первичный фильтр получаемой человеком

информации о внешней среде, на основании которой происходят те или

иные процессы в энергетическом и вещественном телах;

- физическое тело.

Основным критерием качества здоровья человека является

гармония всех трех выше названных физических материальностей.

Обычно эти поля находятся в равновесии. Но в последние десятилетия

человечество столкнулось с агрессивным воздействием техники,

окружающей нас повсюду. В экологии появилось новое понятие

«электромагнитный смог», мы оказались в агрессивной среде. По мнению

специалистов Санкт-Петербурга, искусственные электромагнитные поля

превысили естественный фон Земли в 100-1000 раз. Неравномерный

поток излучения ломает информационную структуру живых объектов. До

определенного предела человек противостоит разрушению, но при

интенсивном или длительном воздействии наступают необратимые

изменения.

В живых организмах деформации, т.е. повреждения

информационного и, как следствие, энергетического тела приводят к

разрушению вещественного тела на молекулярном уровне, на клеточном

уровне, затем в тканях начинаются необратимые процессы.

Первоначально разрушается сердечно-сосудистая система. Далее

начинают добавляться инсульты, инфаркты, астмы, щитовидки, сахарные

диабеты, язвы желудка, заболевания желудочно-кишечного тракта,

болезни кожи, нарушение эмбрионального развития, нейрохимические

изменения, проводящие к психическим отклонениям, и начинаются

онкозаболевания. Биологи обнаружили, что излучения разрушают генные

коды.

Сделав замеры тонкой полевой структуры электромагнитного поля,

обнаружили излучения в радиусе: 800 м от линий электропередач, а под

каждым тротуаром та же линия электропередач, которая в виде

распределительного щита подходит к вашей квартире, 150 м –

трансформатор-убийца у каждого дома, 15 м - цветной телевизор, 7 м –

компьютер, которые излучают еще 7-8 часов после их выключения, круша

все живое вокруг себя. Стены не являются преградой. Микролептоны

проходят через экраны, выполненные из свинца, бетонные, кирпичные

конструкции.

103

Ученые нашли, что нормальное ненарушенное состояние двух

внешних «тонких» физических тел предполагает, что внутреннее,

вещественное тело с помощью встроенных механизмов иммунной

системы и других систем жизнеобеспечения будет поддерживать свое

существование в максимально здоровом состоянии. И наоборот:

разрушение информационного тела приводит к дефекту и разбалансу в

энергетике организма и, как следствие, к его заболеваниям.

Пока не устраним причины деформации тонких физических тел,

бесполезно лечить вещественное тело человека. Как только лечебное

воздействие будет снято, болезнь постепенно вернется, т.е. станет

хронической.

В 1949 году В. Шуман сделал открытие, что Земля и окружающий

ее воздушный слой, образуют гигантский сферический резонатор, в

котором хорошо распространяются волны определенной длины на

частотах 7; 8; 14,1; 20,3 и 24,6 Гц, их генерирует магнитное поле

Планеты. Они совпадают с частотами альфа- и бета-ритмов головного

мозга человека. Это основа жизни! Это ключ! Он включает наш мозг,

который контролирует работу всего организма. Сейчас ключ потерян,

одно из полушарий мозга отключено. Беспорядочно вырабатываются

гормоны. Медики США обнаружили: без гормона «мелатонин»

начинается рак молочной железы. Происходит разрушение организма –

вот первопричина.

МЕТОДИКА ВЫПОЛНЕНИЯ РАБОТЫ. ПРИМЕНЯЕМЫЕ ПРИБОРЫ И ОБОРУДОВАНИЕ

Российскими учеными найдено современное решение защиты от

электромагнитных излучений – смоделировано естественное поведение

магнитного поля Земли. Выпущены приборы «Альфа», генерирующие

дефицитные для здоровья волны Шумана, совпадающие по частоте с

альфа-ритмом головного мозга и активизирующие в десятки раз быстрее

все процессы оздоровления организма. Они необходимы для

синхронизации наших биологических ритмов. Защита от пагубного

воздействия заключается в том, что в зоне действия приборов у человека

происходят восстановление естественного когерентного

электромагнитного поля организма (биополя). Уловив опорный сигнал 8

Гц, шишковидная железа начинает вырабатывать гормон «мелатонин»,

регулирующий работу щитовидной железы, стимулирующий вилочную

железу, повышая тем самым физическую силу и иммунитет, а также

работу остальных желез эндокринной системы, отвечающих за

поддержание защитных сил организма на высоком уровне. Оба

полушария заработали согласованно и осуществляют контроль

вырабатываемых гормонов для согласованной работы всех систем

жизнеобеспечения и саморегуляции. Практически мгновенно

104

восстанавливается наше энергетическое тело (биополе), оно и является

самым надежным щитом для нашего вещественного тела. Биополе не

разрушено, человек здоров. В результате организм «не отвлекается» на

борьбу с искусственными ЭМП, не происходит постоянного включения и

выключения механизмов его адаптации, а значит, они не

«изнашиваются», человек продлит свою молодость и здоровье на

десятки лет.

Обладатели таких приборов, где бы они не находились, какие бы

источники электромагнитных или геопатогенных излучений их не

окружали, получили отличную возможность защититься от этих излучений

и избавиться, наконец, от «привычной» головной боли, от

«беспричинной» усталости и постоянного приема лекарств.

В медицинских центрах, диагностируя больных методом

«Кирлиана», или по методике Фолля, которые основаны на измерениях

кожной электропроводимости в биологически активных точках,

являющихся приемниками информации об энергетике и состояний всех

внутренних органов. Врачи увидели, что, сделав диагностику без

прибора, затем, подержав его 1 минуту, в организме происходит

гармонизация, как будто человек употребляет биодобавки в течение года.

Медики рекомендуют приборы всем.

Приборы «Альфа» запатентованы, сертифицированы Минздравом

и Госстандартом России в марте 1999 г. В 1995 г. прототип был

предъявлен всему миру в Брюсселе на 44 Всемирной выставке;

российские и американские ученые были удостоены Диплома и Золотой

медали. Независимые эксперты, проводившие испытания этих приборов

в США (NASA) и Германии (Институт М. Планка), подтвердили, что

приборы обеспечивают необходимый уровень защиты от геопатогенных и

электромагнитных излучений и могут быть рекомендованы для

восстановления нормального функционирования организма.

В настоящее время серийно выпускаются следующие изделия:

1.«Альфа-21» - прибор индивидуальной защиты – мини-лаборатория,

встроен индикатор обнаружения ЭМП. Переключая прибор, можно

задать любой режим из 9 защитных полей в радиусе от 1 до 7 м.

Работает от пальчиковой батарейки 1,5 В.

2.Стационарный прибор коллективной защиты «Альфа-27» с питанием от

сети переменного тока, рассчитанный для защиты помещения

площадью 300Lм

. Этот прибор можно установить как в офисе, так и в

современном жилом доме, переполненном электроприборами,

компьютерном классе и физиотерапевтическом кабинете и т.д. Срок

службы не менее 20 лет, гарантия – 18 месяцев.

3.Приборы индивидуальной защиты «Гамма-7Н» (нейтрализатор),

«Гамма-7А» (активатор).

105

4.Мининейтрализатор – прибор типа «РТ» предназначен для

индивидуальной защиты человека от вредного воздействия

электромагнитных излучений радиотелефонов, в т.ч. сотовых,

транковых, комнатных, а также мобильных радиостанций.

Прибор содержит только одну напыленную спираль и представляет

собой пластинку массой 5 г, размерами 55х25х2,5 мм. Одна сторона

пластинки самоклеющаяся. Устанавливают РТ на заднюю панель

телефона, как можно ближе к антенне, либо помещают его между

телефоном и чехлом.

В лаборатории БЖД используется прибор «Альфа-21» - прибор

индивидуальной защиты.

«Альфа-21» предназначен для обнаружения и индикации

электромагнитных излучений в частотном диапазоне от 50 Гц до 300 кГц

и первоначальной защиты от их разрушительного воздействия.

Прибор выполнен в пластиковом корпусе с жидкокристаллическим

табло, светодиодным индикатором красного цвета, тремя кнопками

управления и сменным элементов питания. Прибор является

генератором пульсирующего магнитного поля, воспринимающий

природные колебания магнитного поля Земли (так называемые «волны

Шумана»).

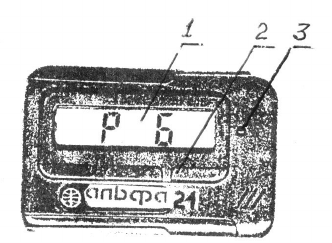

На рис. 1 представлен общий вид прибора защиты от ЭМП.

ИС

. 1. О

БЩИЙ

ВИД

ПРИБОРА

«А

ЛЬФА

-21»:

1 –

ЖИДКОКРИСТАЛЛИЧЕСКОЕ

ТАБЛО

; 2 –

КНОПКИ

УПРАВЛЕНИЯ

;

3 –

СВЕТОДИОДНЫЙ

ИНДИКАТОР

КРАСНОГО

ЦВЕТА

Радиус эффективного защитного поля составляет 1 м, поэтому

прибор должен постоянно находиться при себе. Без этого прибора ни

один космонавт в настоящее время не отправляется в космос.

Нахождение в зоне повышенной радиации (до 5 рентген!) не будет

иметь фатальных последствий для здоровья человека, если при себе он

будет иметь прибор «Альфа-21» или «Гамма-7».

Появление в правой части табло мигающего символа

«колокольчик» сигнализирует о падении напряжения питания до

величины ниже 1,1LВ. При этом режим обнаружения ЭМП отключается, и

измерение невозможно.

106

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

Измерение величины электромагнитных излучений производится

следующим образом:

1.Перед проведением измерений следует проверить надежность

электропитания. Если при включении прибора в правой части табло

появится символ «колокольчик», необходимо заменить источник

питания – пальчиковую батарейку 1,5 В типа АА.А.

2.Для включения прибора в режим обнаружения патогенных излучений

следует нажать левую клавишу (кнопку) и, не отпуская ее,

кратковременно нажать правую клавишу. На табло появится сообщение

«do» (режим detection – читается «детекшен» - обнаружение).

Отпустить левую клавишу. Прибор работает.

Показания индикатора в зависимости от интенсивности

обнаруженного излучения будут меняться от d1 до d9 условных единиц.

Измерения сопровождаются звуковыми сигналами, и включается

светодиод.

ЗАПРЕЩАЕТСЯ в этом режиме (d1 – d9) произвольно манипулировать

клавишами (первое включение прибора должно производиться

студентами в присутствии преподавателя).

3.Соотношение мощности (магнитной индукции) обнаруженного

патогенного излучения с предельно допустимым уровнем (ПДУ,

«Шведские нормы») определяется по таблице.

Показания

Магнитная

индукция, нТл

d1 d2 d3 d4 d5 d6 d7 d8 d9

В диапазоне частот 50Гц – 2 кГц 62,5 125 250 500 1000 2000 4000 8000 16000

В диапазоне частот

2 кГц – 300 кГц

6,25 12,5 25 50 100 200 400 800 1600

Превышение ПДУ, раз 0,25 0,5 1 2 4 8 16 32 64

При излучениях, превышающих ПДУ, мигает светодиодный

индикатор и появляется звуковой сигнал.

4.Для отключения прибора следует нажать левую клавишу и, не

отпуская ее, кратковременно нажать правую клавишу. При этом

прибор отключится, и на табло показания исчезнут.

Для использования прибора в целях защиты от электромагнитных

излучений поступают следующим образом. Включают прибор путем

нажатия на левую клавишу и, не отпуская ее, кратковременно нажимают

правую клавишу. На табло появится сообщение «PX» (режим protection –

читается «протекшен» - защита).

107
