Человек способен различать прирост звука в 0,1 Б и поэтому на

практике измерение уровня шума осуществляется в меньших единицах –

децибелахL(дБ).

Величина уровня интенсивности используется при проведении

акустических расчетов, а уровня звукового давления – для измерения

шума и для оценки его воздействия на человека, поскольку орган слуха

чувствителен не к интенсивности, а к среднеквадратичному давлению.

Уменьшение шума оценивается также в дБ:

g10

g20

g20LL  

(5)

Например, если шум ДВС по интенсивности снизить в 100 раз, то

уровень интенсивности шума будет уменьшен на:

2010010

 gLL 

дБ.

Поэтому, когда в расчетную точку попадает шум от нескольких

источников, то складываются их интенсивности, но не уровни. Из этого

следует, что при большом числе одинаковых источников заглушение

части из них практически не ослабит суммарный шум.

Суммарный уровень шума от одинаковых источников определяется

так:

gnLL

сум

10



, дБ (6)

где n - число источников шума.

Из формулы (6) видно, что при двух одинаковых источниках шума

суммарный уровень всего на 3 дБ больше каждого из них в отдельности.

Суммарный уровень шума двух различных по интенсивности

источников подсчитывается по формуле:

LLL

сум



, дБ (7)

где L

- наибольший уровень из суммируемых, дБ;

L - добавка, определяемая по графику (Рис. 1).

1 2 3 4 5 6 7 98 10 11 12

0,5

1,0

1,5

2,0

2,5

3,0

дБ

ИС

. 1. Г

РАФИК

ДЛЯ

ОПРЕДЕЛЕНИЯ

ДОБАВКИ

ПРИ

СУММИРОВАНИИ

УРОВНЕЙ

ШУМА

ДВУХ

ИСТОЧНИКОВ

добавка L

разность уровней L

-L

128

Логарифмическая шкала дБ позволяет определить лишь

фактическую характеристику шума. Однако она построена таким

образом, что пороговое значение звукового давления Р

соответствует

порогу слышимости на частоте 1000 Гц.

Слуховой аппарат человека обладает неодинаковой

чувствительностью к звукам различной частоты, а именно – наибольшей

чувствительностью на высоких и средних частотах (800 - 4000 Гц) и

наименьшей - на низких (20-100 Гц). Поэтому для физиологической

оценки шума используют кривые равной громкости (Рис. 2), полученные

по результатам изучения свойств органа слуха оценивать звуки

различной частоты по субъективному ощущению громкости, т.е. судить о

том, какой из них сильнее или слабее.

ИС

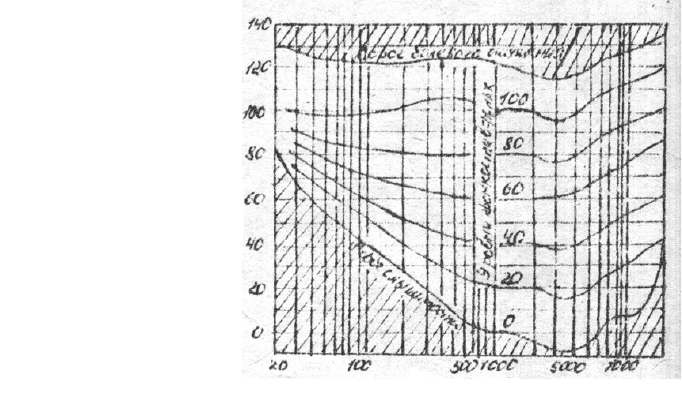

. 2. К

РИВЫЕ

РАВНОЙ

ГРОМКОСТИ

Уровни громкости измеряются в фонах. На частоте 1000 Гц уровни

громкости приняты равными уровням звукового давления. Фон - это

уровень громкости звука, для которого уровень звукового давления

равногромкого с ним звука с частотой 1000 Гц равен 1 дБ.

Изменение уровня громкости на 1 фон воспринимается ухом

человека как едва заметное, на 8-10 фон как двукратное.

Сравнение различных шумов по уровню их громкости

осуществляется с помощью кривых равной громкости. Однако такое

сравнение возможно лишь для «чистых шумов», т.е. шумов

определенной частоты. На практике в подавляющем большинстве шумы

имеют широкий частотный спектр и такая субъективная оценка шума

затруднительна. Поэтому в настоящее время приборами предусмотрена

возможность такого скорректированного (коррекция А) измерения общего

уровня шума, т.е. абсолютного уровня интенсивности или звукового

давления, которое учитывает указанные субъективные особенности

Уровни звукового давления, дБ

Частота, Гц

129

восприятия звуков различной частоты и дает сопоставимые результаты

не только с точки зрения объективной, но и субъективной оценки шумов.

Зная разность L общих уровней шума, измеренных при такой

коррекции (эту величину принято называть «Уровень звука дБА»), можно

с помощью монограммы (Рис. 3) сравнивать два различных шума по их

громкости, определяя, во сколько раз, на сколько % один шум объективно

более громок, чем другой. Этим достигается наглядность оценки шума и

мероприятий по борьбе с ним. Ориентировочно принято считать, что

снижение уровня звука на 10 дБА соответствует двукратному

уменьшению громкости.

1 2 4 10 20

-10 0 10 20 30 40 50 60 70 80 90

30 60 100 200 500

Разность уровней звука дБА

Превышение громкости

ИС

. 3. М

ОНОГРАММА

ДЛЯ

СРАВНИТЕЛЬНОЙ

ОЦЕНКИ

ШУМОВ

ПО

ИХ

ГРОМКОСТИ

ЗАВИСИМОСТИ

ОТ

РАЗНОСТИ

ИХ

УРОВНЕЙ

ЗВУКА

Согласно санитарным нормам допустимых уровней шума на

рабочих местах нормируемыми параметрами шума являются уровни

среднеквадратических звуковых давлений в октавных полосах частот,

определяемые по формуле (5), (по предельному спектру шума) и уровень

звука дБА. Нормы приведены в таблице 2.

Шум на рабочих местах при продолжительности действия более 4

часов не должен превышать нормативных уровней, значения которых

приведены в таблице 3 (Приложение 2).

Октавой называется частотный интервал между двумя частотами,

логарифм отношения которых при основании два равен единице; в

октаве отношение крайних частот равно 2.

Измерение уровней звукового давления в октавных полосах частот

должно проводиться при помощи шумомера, включенного на

прямолинейную частотную характеристику (или шкала С).

Измерение уровня звука в дБА должно производиться шумомером,

включенным на шкалу А.

Микрофон шумомера должен быть направлен в сторону источника

шума и удален не менее чем на 0,5 м от человека, проводящего

измерение. Измерение шумов в условиях воздушных потоков со

скоростью более 1 м/с следует производить с противоветровым

приспособлением.

130

Измерения шума на рабочих местах производятся на уровне уха

работающего при включении не менее 2/3 установленного оборудования

в характерном режиме его работы. Количество и расположение точек

замеров в ремонтных мастерских и других цехах следует принимать:

а) для цехов с однотипным оборудованием - не менее чем на трех

рабочих местах в средней части цеха;

б) для цехов с групповым размещением однотипного оборудования - на

рабочем месте в центре каждой группы;

в) для цехов со смешанным размещением разнотипного оборудования -

не менее чем на трех рабочих местах для каждого типа оборудования.

Измерения шума в производственных помещениях, не имеющих

шумного оборудования (в кабинетах наблюдения и дистанционного

управления), производятся при закрытых окнах и включенной

искусственной вентиляции в трех точках, удаленных не менее чем на 2 м

от ограждающих конструкций, а для кабин и помещений малого размера -

в середине кабины или помещения.

Измерение шума на территориях, прилегающих к зданиям с

нормируемыми в них уровнями шумов, проводятся на высоте 1,2 м от

поверхности земли в точках, расположенных на расстоянии 2 м от стен

здания. Измерение шума для выявления шумового режима на

территориях производятся в течение суток с интервалами не более 2 ч.

МЕТОДИКА ПРОВЕДЕНИЯ РАБОТЫ. ИСПОЛЬЗУЕМЫЕ ПРИБОРЫ И

ОБОРУДОВАНИЕ

Измерение шума в лабораторной установке производится

прибором-измерителем шума и вибрации ВШВ-003-М2.

Прибор позволяет измерять параметры шума в свободном и

диффузном звуковых полях:

1.уровни звука с частотными характеристиками, А, В, С;

2.уровни звукового давления с частотной характеристикой «ЛИН» в

диапазоне частот от 2 Гц до 8 кГц;

3.уровни звукового давления в октавных или треть октавных полосах в

диапазоне частот от 2 Гц до 16 кГц.

ВШВ-003-М2 используется для определения источников и

характеристик шума:

- на рабочих местах, в помещениях жилых, общественных зданий, на

территории жилой застройки на соответствие требованиям санитарных

норм и стандартам безопасности труда;

- при исследованиях, испытаниях и эксплуатации машин и механизмов;

- при разработке и контроле качества изделий.

131

ВШВ-003-М2 относится к шумомерам первого класса точности по

ГОСТ 17187-81 (ст. СЭВ 1351-78, МЭК 651). Погрешность градуировки

измерителя при частоте 1000 Гц и опорном уровне звука не более ±0,7

дБ. Дополнительная погрешность, вызванная отклонением напряжения,

не превышает ±1,5%.

ПОРЯДОК РАБОТЫ С ПРИБОРОМ ВШВ

Измерение уровней звукового давления в диапазоне частот от 2 Гц

до 18 кГц с частотной характеристикой «ЛИН» в октавных и треть

октавных полосах частот от 2 Гц до 16 кГц производится следующим

образом:

1. Установить переключатели измерителя в положения:

Род работы – F;

ДЛТ1, dВ-80;

ДЛТ2, dВ-50;

ФЛТ, Н

-ЛИН;

все контакты отжаты.

При этом будет светиться индикатор «130 dВ».

2. Произвести измерение уровня звукового давления. Предусилитель

ВПМ-101 с капсюлем необходимо держать на вытянутой руке в

направлении излучателя звука.

Если при измерении стрелка измерителя находится в начале

шкалы, то необходимо ввести ее в сектор «6-10» шкалы децибел сначала

переключателем «ДЛТ1», dВ (если периодически загорается индикатор

«ПРГ», то следует переключить переключатель «ДЛТ1», dВ на более

высокий уровень (влево), пока не погаснет индикатор «ПРГ»), затем

«ДЛТ2», dВ.

3. При измерениях низкочастотных составляющих могут возникнуть

флуктуации (колебания) стрелки измерителя, тогда следует перевести

переключатель «Род работы» из положения «F» в положение «S».

4. Для определения результатов измерения следует сложить показание,

соответствующее светящемуся индикатору, и показание по шкале

децибел.

5. Измерение уровней звукового давления в октавных и треть октавных

полосах частот проводится при положении переключателя «ФЛТ, Нz,

ОКТ, 1/3 ОКТ».

6. Необходимый октавный или треть октавный фильтр включается

переключателем «ФЛТ, ОКТ» или «1/3 ОКТ» и множителем

<<Х1>>X2103>>.

Измерение проводить по изложенной выше методике.

132

7. Измерение уровней звука по характеристикам «А, В, С» следует

проводить также по изложенной выше методике, устанавливая

переключатель измерителя «ФЛТ» в положения «А, В, С».

8. При измерении уровней звука (звукового давления) в условиях ветра,

скорость которого равна или больше 1 м/с, следует использовать

экран «П 11». Одеть экран на капсюль и измерить уровень звука по

изложенной методике.

Следует знать, что при измерении уровней звука (звукового

давления) предусилитель «ВМП-101» с капсюлем должен находиться не

ближе 1,5 м от пола и 1 м от источника звука и стен. Для точных

измерений предусилитель «ВМП-101» с капсюлем необходимо закрепить

стационарно с помощью штатива в точке измерения.

9. При измерении уровня звука (звукового давления) в диффузном поле

(малые производственные помещения с большим количеством

отражающих поверхностей) следует нажать кнопку «СВ, ДИФ».

Студенты и сотрудники кафедры при работе с прибором ВШВ-003-

М2 должны соблюдать следующие меры безопасности:

- при работе от сети переменного тока напряжением 220 В частотой

50LГц необходимо заземлять прибор с помощью клеммы защитного

заземления на источнике питания;

- вставка плавкая в источнике питания «5Ф2.087.064» должна быть

исправной;

- запрещается работать с прибором при снятых крышках;

- запрещается проводить наладочные и монтажные работы в источнике

питания, находящемся под напряжением;

- при ремонте и регулировании ВШВ-003-М2 следует пользоваться

инструментом, защищенным изоляционным материалом.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

При проведении работы по исследованию шумов и борьбе с ними

необходимыми элементами являются:

а) физическая и биологическая оценка шума, т.е. приборное определение

уровней среднеквадратичных давлений в октавных полосах,

определение уровня звука в дБА и их сопоставление с нормативными

значениями. Эти значения устанавливаются, исходя из характера

работы и расположения производственных помещений по данным

таблицы 3 (Приложение 2).

б) выявление диапазона частот, на которых превышение нормы

наиболее существенно, с целью определения направления

133

инженерных разработок по борьбе с шумом и обоснованного выбора

средств индивидуальной защиты работающих.

в) разработка и применение средств шумоизоляции и шумопоглощения,

оценка их эффективности как по объективному изменению уровня

шума, так и по субъективному изменению громкости.

В соответствии с вышеизложенным, данная лабораторная работа

должна выполняться в следующем порядке:

1. Подготовить прибор ВШВ-0030М2.

2. Поочередно, включая зуммеры, измерить уровень звука в дБА

каждого из них, а потом суммарный уровень звука.

3. Определить расчетный суммарный уровень звука от двух источников.

4. Выполнить физическую оценку шума от объекта, который

указывается преподавателем и представляет собой звук зуммера №1

или №2 (замерить по характеристике С или линейной).

5. Результаты оценки шума изобразить на графике в виде спектра

уровней звукового давления в октавных полосах частот в сравнении с

нормативным предельным спектром уровней постоянного рабочего

места в производственных помещениях.

6. С помощью кривых равной громкости определить, во сколько раз

исследуемый шум громче нормы.

7. Оценить эффективность работы с шумом зуммеров с помощью

защитного экрана из фанеры и комбинированного шумопоглощения.

Для этого произвести измерения уровней звука дБА с применением

защитного экрана комбинированного шумопоглощения.

8. Оценить эффективность борьбы с шумом зуммеров с помощью

глушителя шума автомобильного типа.

9. Результаты измерений и расчетов представить в таблице 1 отчета.

10. Предложить обоснованные выводы по работе.

Таблица 1

Предлагаемая таблица отчета по лабораторной работе

№

п/

Наименование параметра

Обозначени

Величин

Ед.

изм.

1 2 3 4 5

1. Уровень звука от зуммера №1

2. Уровень звука от зуммера №2

Суммарный уровень звука от 2-х

зуммеров

Расчетный суммарный уровень звука

от 2-х зуммеров

134

Уровень звукового давления в

октавных полосах частот:

31,5 Гц

63 Гц

125 Гц

250 Гц

500 Гц

1000 Гц

2000 Гц

4000 Гц

8000 Гц

Частота октавной полосы, на которой

наблюдается максимальное

превышение уровня звукового

давления над нормативным

Максимальное превышение уровня

звукового давления над нормативным

Превышение уровня звука зуммера,

указанного преподавателем в дБА над

нормативным

Превышение громкости звука зуммера,

указанного в п.8 над нормативным

Уровень звука зуммера №1,

заглушенного кожухом в дБА

Снижение уровня звука зуммера от

использования кожуха в дБА

Снижение громкости звука от

использования кожуха

Уровень звука от зуммера №1 вне

звуковой камеры

Уровень звука от зуммера №1 вне

звуковой камеры при использовании

глушителя №1

Уровень звука от зуммера №1 вне

звуковой камеры при использовании

глушителя №2

Снижение уровня звука от

использования глушителя №1

Снижение уровня звука от

использования глушителя №2

135

Лабораторная работа заканчивается составлением отчета по

прилагаемой форме

САНКТ-ПЕТЕРБУРГСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ

СЕРВИСА И ЭКОНОМИКИ

ЛАБОРАТОРНАЯ РАБОТА №8

ЗМЕРЕНИЕ

ШУМА

НА

РАБОЧЕМ

МЕСТЕ

1. Фамилии и инициалы звена студентов, выполняющих работу, дата

выполнения.

2. Институт, специальность (специализация), курс.

3. Цель работы.

4. Характеристика объекта изучения (по указанию преподавателя).

5. Применяемые приборы и оборудование.

Наименование

Тип

прибора

Номер

прибора

Завод-

изготовитель

Дата

выпуска

Оборудование

6. Результаты измерений внести в таблицу, предлагаемую ниже.

7. Расчетные формулы.

8. Выводы и рекомендации по уменьшению уровня шума на рабочем

месте (по данным проведенных измерений).

9. Подпись преподавателя.

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ

1.Понятие о шуме.

2.Механические колебания. В каком диапазоне частот мы слышим?

3.Как определяется, в соответствии с законом Вебера-Фехнера,

уровень звуковой энергии?

4.Как определяется уровень звукового давления?

5.Какие заболевания у человека вызывает постоянное воздействие

шума, превышающего предельно-допустимый уровень (ПДУ)?

6.Как определяется величина среднегеометрической частоты?

7.От чего зависит нормирование предельно-допустимых уровней

звукового давления?

8.Каким прибором измеряется уровень звукового давления и

эквивалентный уровень звука дБА?

136

9.Как определяется суммарный уровень шума от источников шума

равной интенсивности?

10. Как определяется суммарный уровень шума от двух различных по

интенсивности источников шума?

11. Что означают кривые равной громкости, измеряемые в фонах?

12. Какими средствами и способами можно уменьшить уровень шума на

рабочем месте?

13. Порядок выполнения измерений уровней звукового давления

прибором типа ВШВ-003-М2.

ЛИТЕРАТУРА (16, 17, 27, 37, 38, 45, 51, 61, 65).

137
