183

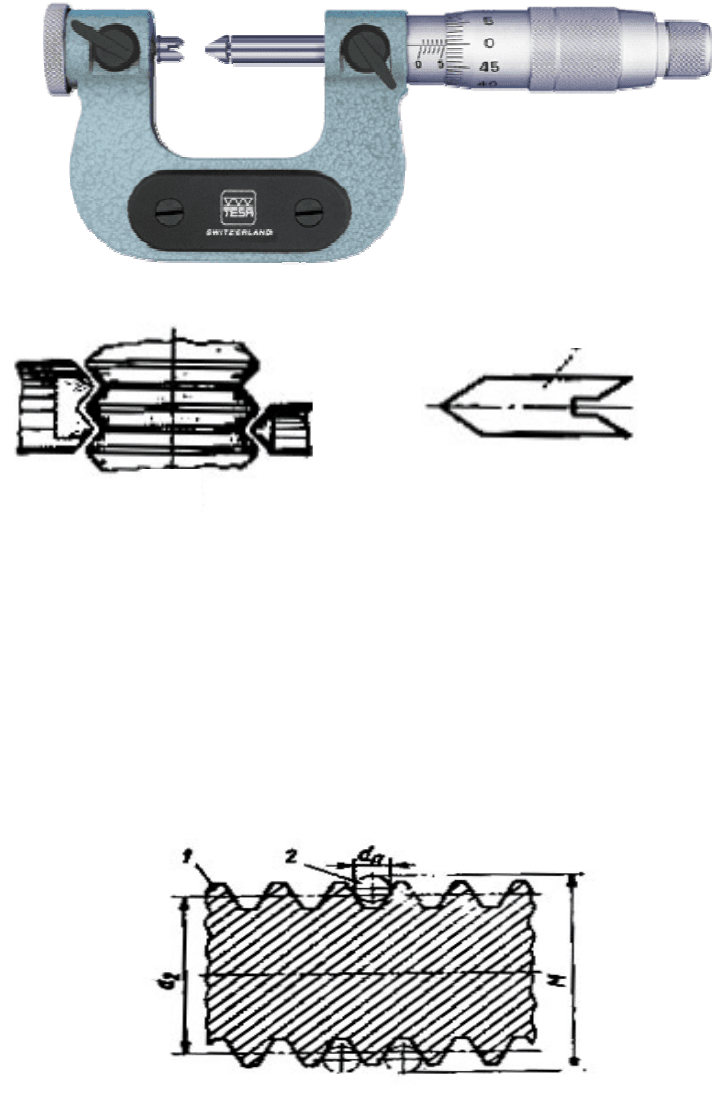

Рис.10.5. Микрометр со вставками

При установке микрометра на нуль используется установочная мера

(рис.10.5,в).

Более точным методом измерения среднего диаметра резьбы является

косвенный метод трех калиброванных проволочек. Во впадины резьбы 1

(рис. 10.6) закладывают три проволочки 2 и измеряют, размер М.

Рис.10.6. Схема измерения среднего диаметра резьбы

методом трех проволочек

Диаметр проволочек d

выбирают в зависимости от типа и шага резьбы. Для

резьбы с симметричным профилем

= 0,5 Р cos (

/2), (10.5)

184

где Р – шаг резьбы, мм;

- угол профиля, град.

Для метрической резьбы средний диаметр вычисляется по формуле:

2изм

= М - 3d

+ 0,866Р. (10.6)

В зависимости от требуемой точности размер М можно измерить на

микрометрах, оптиметрах, длиномерах и т.п. Измерения на микрометрах

(рис. 10.7,

а) выполняют с помощью державок 1 и 2, надетых на микровинт и

пяту. На плоскости державок закреплены проволочки 3.

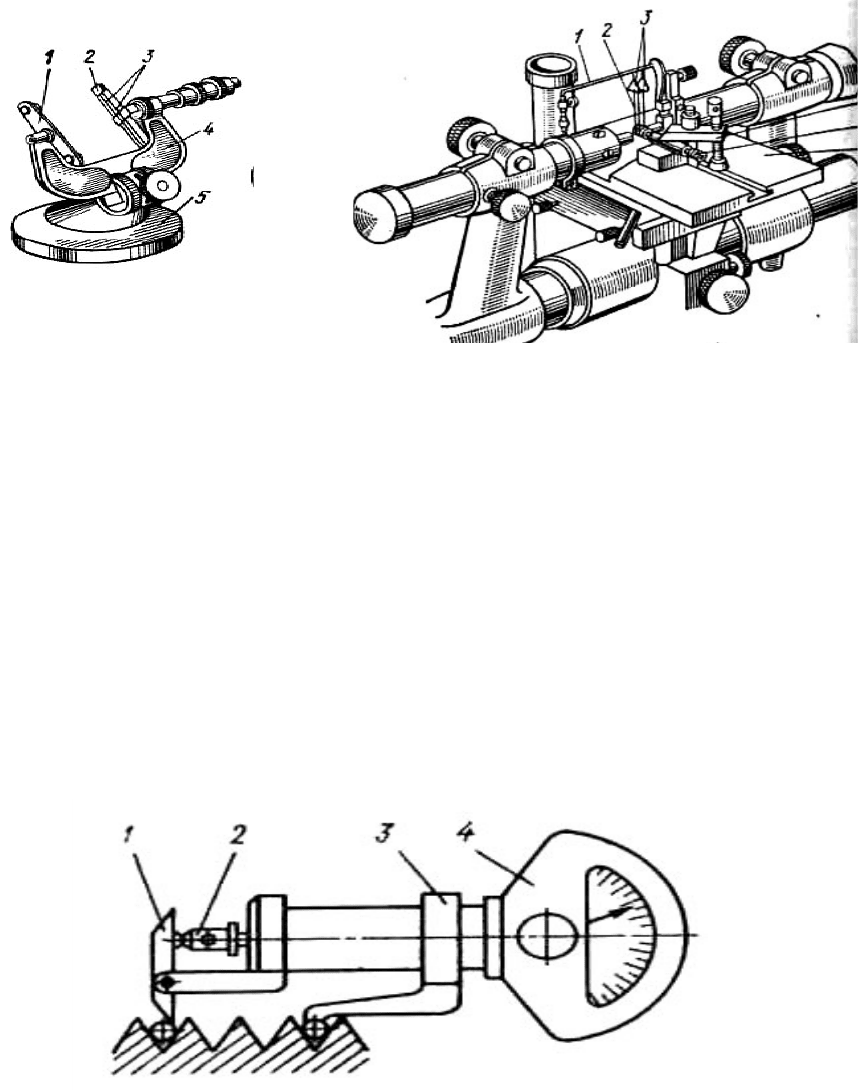

Рис. 10.7. Приборы для измерения среднего диаметра резьбы

методом трех проволочек

В горизонтальном оптиметре (рис.10.7,

б) резьбовые калибры закрепляют на

столе горизонтально с помощью специальных приспособлений. Проволочки

2 подвешивают за бирку 3 на кронштейне 1.

Шаг резьбы можно измерить с помощью индикаторных шагомеров

или микроскопов. Шагомер (рис.10.8) состоит из пружинной головки 4 на

которой закреплены ножка 3 и рычаг 1 с шаровыми наконечниками. Головку

устанавливают на ноль по образцовому резьбовому калибру. Ножки

вставляют во впадины резьбы и отклонение рычага 1 передается

измерительному наконечнику 2.

185

Рис. 10.8. Индикаторный шагомер

На микроскопе основные параметры наружной резьбы измеряют

теневым методом в проходном свете. Проверяемое изделие закрепляют в

центрах. Предварительно ось центров устанавливают параллельно

продольному ходу стола с помощью контрольного валика.

При измерении шага резьбы точку пересечения сетки окуляра

совмещают с серединой профиля резьбы и делают первый отсчет по

продольному микровинту. Затем стол перемещают так, чтобы та же

штриховая линия совпадала с одноименной строкой следующего профиля.

Разность отсчетов равна шагу резьбы. При оценки погрешности шага на

длине свинчивания отсчеты осуществляют не на каждом шаге, а в крайних

положениях на длине свинчивания.

При измерении половины угла профиля резьбы горизонтальную

штриховую линию

перекрестия совмещают с профилем резьбы и выполняют

отсчет по угломерной шкале окулярной головки. Измерения осуществляют

по четырем сторонам профиля и за половину угла профиля принимают

среднее арифметическое.

Для измерения среднего диаметра внутренней резьбы применяют

приборы с шаровыми наконечниками.

Индикаторный прибор (рис. 10.9) имеет сменную резьбовую пробку 4 с

шаровыми вставками 3. При измерении

пробку ввинчивают в проверяемую

резьбу. Коническая игла 2, связанная со стержнем индикатора 1, раздвигает

вставки 3 до контакта с профилем резьбы.

Шаг, средний диаметр и половину угла профиля внутренней резьбы

можно измерить также на универсальном микроскопе УИМ-21 с помощью

специального приспособления.

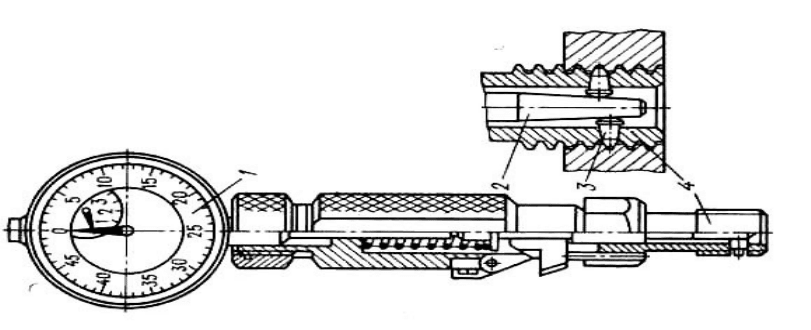

Рис. 10.9. Прибор для измерения среднего диаметра внутренней резьбы

В лабораторных условиях эти параметры определяют с помощью

слепков и отливок. Применяют отливки из серы и легкоплавких сплавов.

Слепки изготавливают из медицинского гипса.

10.4. Контрольные вопросы к разделу 10

186

1. Перечислите основные параметры метрических резьб.

2. Приведите примеры обозначения резьбы на чертежах.

3. Дайте определение и запишите формулу приведенного среднего

диаметра.

4. Какие калибры для контроля наружной резьбы Вы знаете?

5. Характеризуйте калибры для контроля внутренней резьбы.

6. Как определить номинальные параметры резьбы?

7. Как и какими приборами можно измерить средний диаметр

наружной и внутренней резьбы?

8. Перечислите назначение, конструктивные особенности и принцип

работы микрометра со вставками.

9. Какими приборами можно измерить шаг резьбы.

10. Особенности измерения параметров внутренней резьбы.

11. Назовите цену деления и пределы измерения вертикального

длиномера.

12. Как измеряют средний диаметр резьбы методом трех проволочек?

13. Для чего диаметр 3-х проволочек должен быть наивыгоднейшим?

14. Назовите цену деления и пределы измерения БМИ.

15. Какова последовательность измерения половины угла профиля

резьбы на микроскопах?

16. Почему измеряют половину угла профиля, а не полный угол?

17. Для чего шаг резьбы измеряют дважды: по левым и по правым

сторонам профиля?

18. Почему половину угла профиля измеряют четыре раза?

187

11. КОНТРОЛЬ ПАРАМЕТРОВ ЗУБЧАТЫХ КОЛЕС

11.1. Точность зубчатых колес и передач

Погрешности параметров зубчатых колес влияют на кинематику и

динамику передачи, определяют КПД и долговечность механизма.

Точностные требования к колесам и передачам назначают в зависимости от

служебного назначения.

Основные погрешности зубчатых колес и передач нормированы

допусками, приведенными в ГОСТ 1643. Этот стандарт распространяется на

колеса внешнего и внутреннего зацепления с прямыми, косыми или

шевронными зубьями с диаметром делительной окружности до 6300 мм,

модулем от 1 до 55 мм, шириной венца или полушеврона до 1250 мм.

Согласно ГОСТ 1643 в зависимости от назначения зубчатых колес и

передач установлено 12 степеней точности, обозначенных в порядке

убывания с 1-й по 12-ю.

Для каждой степени точности приняты независимые нормы точности,

которые ограничивают отдельные виды погрешностей. В зависимости от

служебного назначения зубчатых колес и передач установлены следующие

нормы точности:

1. Нормы кинематической точности, характеризующие согласованность

углов поворота ведущего и ведомого колес; они особенно важны для

длительных и отсчетных

передач.

2. Нормы плавности работы колес, имеющие наибольшее значение в

высокоскоростных передачах, так как циклические погрешности,

многократно повторяющиеся за один оборот колеса, приводят к

значительным динамическим нагрузкам, вызывающим вибрации и шум в

передаче.

188

Допуск на боковой зазор

Боковой зазор

nmin

3. Нормы контакта зубьев, играющие большую роль для

тяжелонагруженных тихоходных передач.

Независимо от степени точности назначаются нормы бокового зазора в

передаче. Боковой зазор необходим для компенсации температурных

деформаций, компенсации погрешностей изготовления и монтажа, для

размещения слоя смазки и т. п.

Характер сопряжения зубьев колес в передаче определяется

наименьшим гарантированным боковым зазором j

nmin

и видом допуска на

боковой зазор.

В ГОСТ 1643 предусмотрены шесть видов сопряжений по боковому

зазору (рис. 11.1): H; E; D; С; В; А. и восемь видов допуска T

на боковой

зазор, обозначенных в порядке его возрастания буквами

h, d, c, b, a, z, y, x.

Точность изготовления зубчатых колес и передач задается степенью

точности с указанием вида сопряжения по боковому зазору. Например, для 8-

й степени точности – по всем параметрам точности, виду сопряжения колес С

и допуску на зазор с:

8 – С ГОСТ 1643.

Рис. 11.1. Виды сопряжений по боковому зазору

Если буква, обозначающая допуск зазора, совпадает с буквой,

обозначающей вид сопряжения, то она не пишется.

При комбинировании степени точности первой нормой указывается

кинематическая, второй – норма плавности и третьей – норма полноты

контакта:

6 – 7 – 8 – Db ГОСТ 1643,

где D – вид сопряжения колес; b – вид допуска на боковой зазор.

В том случае, когда одна из норм точности не задается, то вместо

степени точности в обозначении указывается буква N.

189

Например,

N – 8 –7 Ва ГОСТ 1643.

Нормативные элементы в стандартах сведены в комплексы контроля

(совокупность элементов, подлежащих контролю, см. табл. 11.1), состоящих

из комплексного показателя норм точности или из элементов его

заменяющих. Контроль одной и той же нормы точности может

производиться различными средствами измерения. В зависимости от наличия

измерительных устройств и других производственных условий для

определенной степени

точности выбирают соответствующий комплекс

контроля. При выборе предпочтение следует отдавать комплексным

показателям.

Совокупность элементов, подлежащих контролю, приведена в табл.

11.1.

Таблица 11.1

Совокупность элементов, подлежащих контролю

Нормы

точности

Комплексы контроля

Обознач.

отклонения

по СТ СЭВ

641-77

Обознач.

допуска по

СТ СЭВ

641-77

Степень

точности

Норм

кине

матич

еской

точн

Для передач

1. Кинематическая

погрешность передачи

ior

′

3-8

190

Для зубчатых колес

1. Кинематическая

погрешность зубчатого колеса

2. Накопленная погрешность

шага по колесу и накопленная

погрешность к шагов

3. Накопленная погрешность

шага по колесу

4. Погрешность обката и

радиальное биение зубчатого

венца

5. Колебание длины общей

нормали и радиальное биение

зубчатого венца

6. Колебание длины общей

нормали и колебание

измерительного межосевого

расстояния за один оборот

зубчатого колеса

7. Погрешность обката и

колебание измерительного

межосевого расстояния за

один оборот зубчатого колеса

8. Колебание измерительного

межосевого расстояния за

один оборот зубчатого колеса

9. Радиальное биение

зубчатого венца

′

pxr

′

″

′

″

3-8

3-6

7, 8

3-8

5-8

9-12

Продолжение табл. 11.1

Нормы

плавности

Для передач

1* Местная

кинематическая

погрешность

передач

2* Циклическая

погрешность

зубцовой части в

передаче

3* Циклическая

погрешность

передачи

′

ior

zzor

zkor

′

zko

3-8

191

Нормы плавности

Для зубчатого

колеса

1* Местная

кинематическая

погрешность

2* Циклическая

погрешность

зубцовой частот

3* Отклонение

шага зацепления

погрешность

профиля зуба

4* Отклонение

шага зацепления

отклонение

углового шага

5* Колебание

измерительного

межосевого

расстояния на

одном зубе

6* Циклическая

погрешность

колеса

7* Отклонение

углового шага

8. Колебание

измерительного

межосевого

расстояния на

одном зубе

9. Отклонение

шага зацепления

10. Отклонение

углового шага

′

zzr

plr

pbr

ptr

″

zkr

ptr

″

ptr

pbr

′

f±

″

3-8

5-8

3-8

5-8

9-12

Продолжение табл. 11.1

Нормы контакта

Для передач

Непараллельност

осей и перекос ос

2. Суммарное

пятно контакта

3. Мгновенное

пятно контакта

3-12

3-11

192

Для колес

1* Погрешность

направления зуба

2* Погрешность

формы и

расположения

контактной линии

3* Отклонение

осевых шагов по

нормали и

погрешность

формы и

расположения

контактной линии

4* Отклонение

осевых шагов по

нормали и

отклонение шага

зацепления

⋅

pxnr

pbr

pxn

f±

3-12

3-9

Нормы бокового зазора

Для передач

1. Отклонение

межосевого

расстояния (для

передачи с

нерегулируемым

расположением

осей)

Гарантированный

боковой зазор (дл

передач с

регулируемым

положением осей)

minn

Окончание табл. 11.1

1 2 3 4 5
