3.3 Основний комплект робочих креслень будівельних конструкцій
До складу основного комплекту робочих креслень будівельних
конструкцій уключають:
1) загальні дані до робочих креслень;
2) схеми розташування елементів конструкцій;
3) специфікації до схем розташування елементів конструкцій.
До складу робочих креслень монолітних залізобетонних конструкцій
додатково включають:
1) схеми армування монолітних залізобетонних конструкцій;
2) відомість витрати сталі на монолітні конструкції.
У відомість не включають стандартні вироби – дюбелі, болти, шайби тощо.
До складу загальних даних до робочих креслень, окрім відомостей,
передбачених ДСТУ Б А.2.4-4-99 [25], уключають:
1) відомості про навантаження і впливи, прийняті для розрахунку
конструкцій будівлі або споруди;
2) відомості про ґрунти (основи), рівень та характер ґрунтових вод,
глибину промерзання;
3) вказівки про заходи щодо влаштування підготовки під фундаменти і
про особливі умови виконання робіт ;
4) відомості про заходи щодо антикорозійного захисту конструкцій (за
відсутності основного комплекту робочих креслень марки АБ);
5) указівки про заходи при проведенні робіт у зимовий час.
3.3.1 Схеми розташування елементів конструкцій

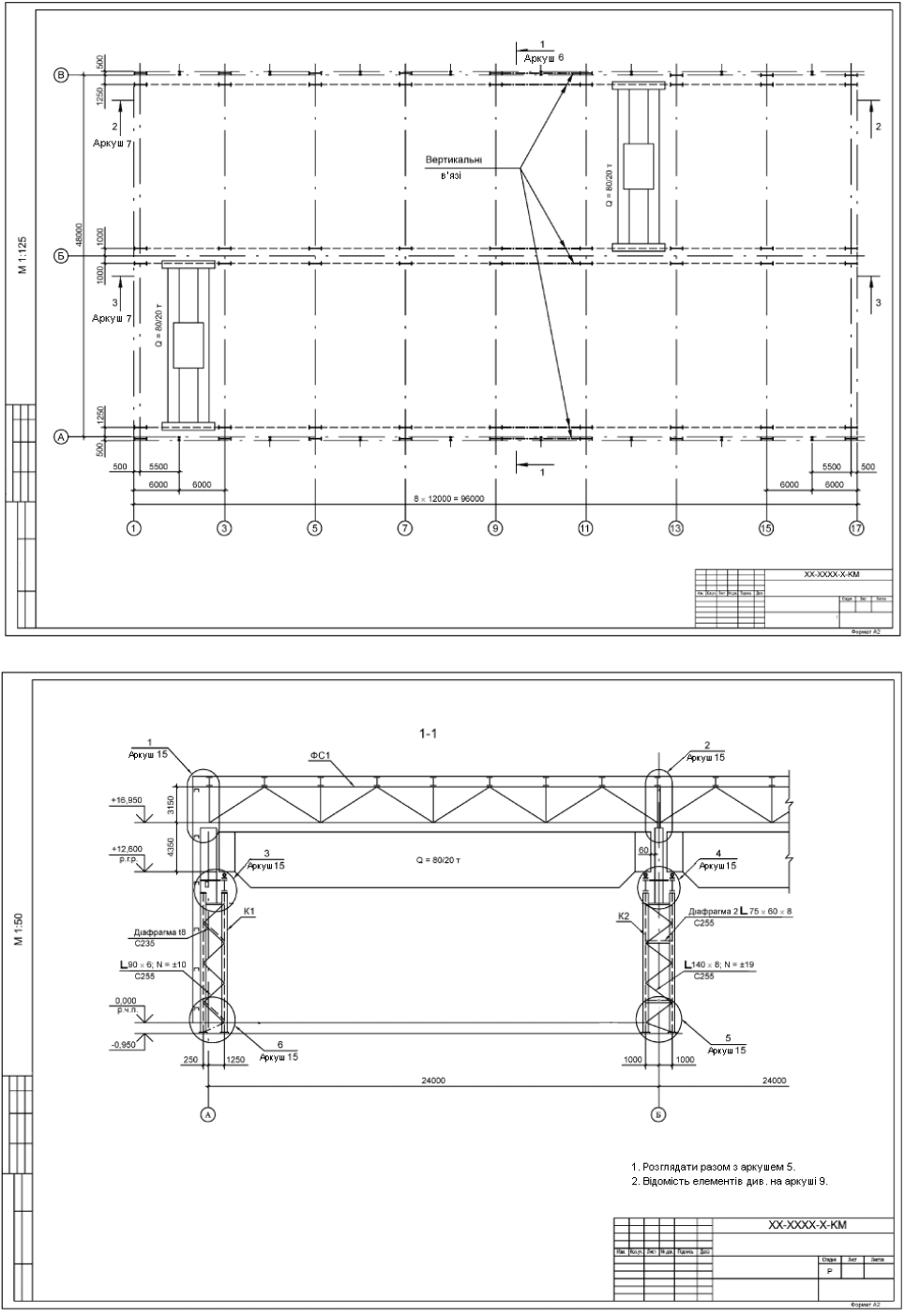

На схемі розташування елементів конструкцій (далі – схеми розташування)
вказують у вигляді умовних або спрощених графічних зображень елементи
конструкцій і зв’язку між ними.
Схему розташування виконують для кожної групи елементів конструкцій,
зв’язаних умовами й послідовністю виробництва будівельних робіт (наприклад,

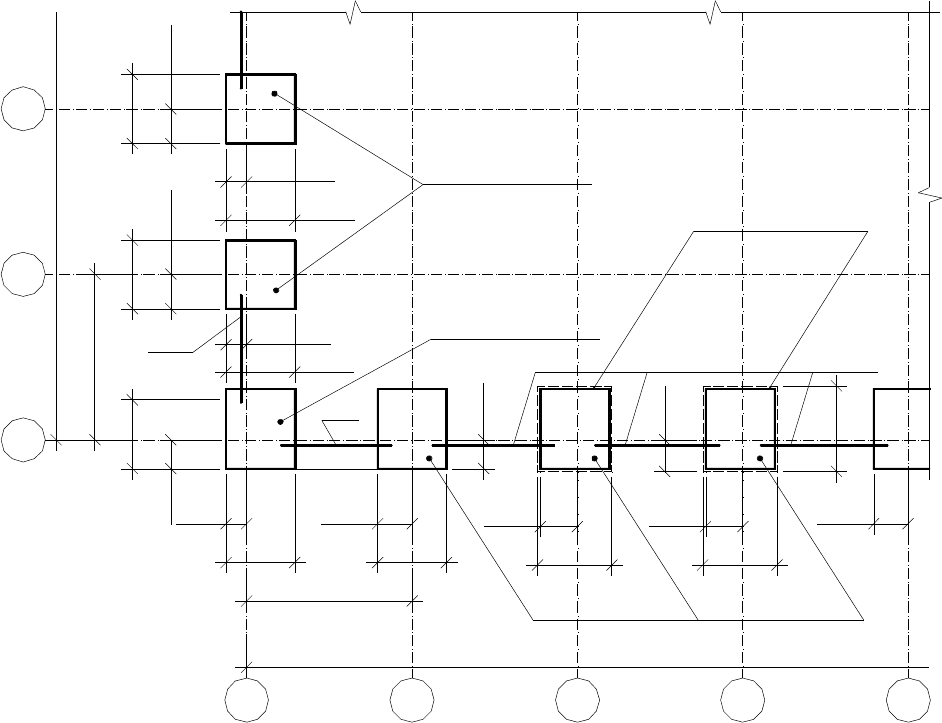

«Схема розташування елементів фундаментів та фундаментних балок», «Схема
розташування блоків стін підвалу (розгортка блокових стін підвалу)», «Схема
розташування колон, зв’язків по колонах, підкранових балок», «Схема

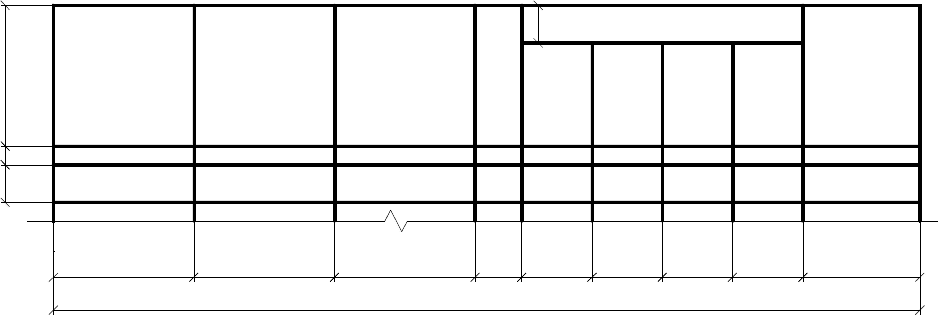

розташування ферм (балок)», «Схема розташування панелей стін і перегородок»).
Схему розташування виконують у вигляді планів, фасадів або розрізів
відповідних конструкцій зі спрощеним зображенням елементів.
На схему розташування наносять:
1) координаційні осі будівлі (споруди), розміри, що визначають відстані
між ними і між крайніми осями, розмірну прив’язку осей або поверхонь елементів
конструкцій до координаційних осей будівлі (споруди) або в необхідних випадках
до інших елементів конструкцій, інші необхідні розміри;
2) відмітки найбільш характерних рівнів елементів конструкцій;
3) позиції (марки) елементів конструкцій;
4) позначення вузлів і фрагментів;
