51
Продовження 1 таблиці 4.1
б) із чвертю
в) у масштабі 1:200 і менше, а також для
креслень елементів конструкції
заводського виготовлення
3. Пандус
Примітка. Ухил пандуса вказують в
плані у відсотках (наприклад, 10,5 %)
або у вигляді відношення висоти і
довжини (наприклад, 1:7). Стрілкою на
плані вказаний напрям спуску.
4. Сходи
4.1. Сходи металеві:
а) вертикальні
б) похилі
4.2. Сходи: У масштабі 1:50 і
більше
а) нижній марш

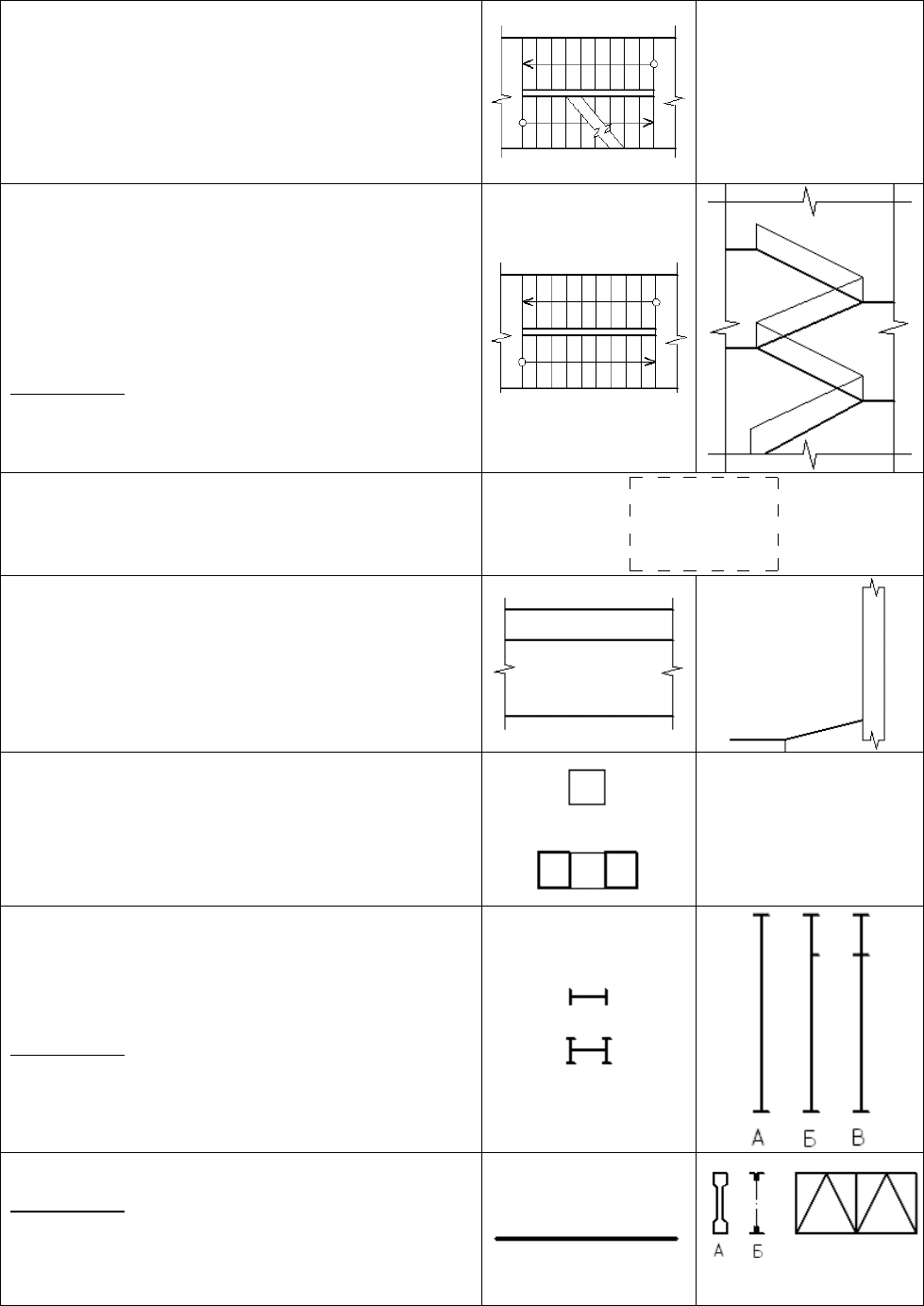

52
Продовження 2 таблиці 4.1
б) проміжні марші У масштабі 1:100
і менше, а також
для схем
розташування
елементів збірних
конструкцій
в) верхній марш
Примітка
. Стрілкою вказаний напрям
підйому маршу
5. Елемент існує, підлягає розбиранню
6. Вимощення
7. Колона:
а) залізобетонна:
– суцільного перерізу
– двохгілкова
б) металева:
– суцільного перерізу
– двохгілкова
Примітка
. Зображення А – для колон
без консолі, Б і В – для колон з консоллю
8. Ферма
Примітка
. Зображення А – для ферми
залізобетонної, Б – для ферми
металевої
53

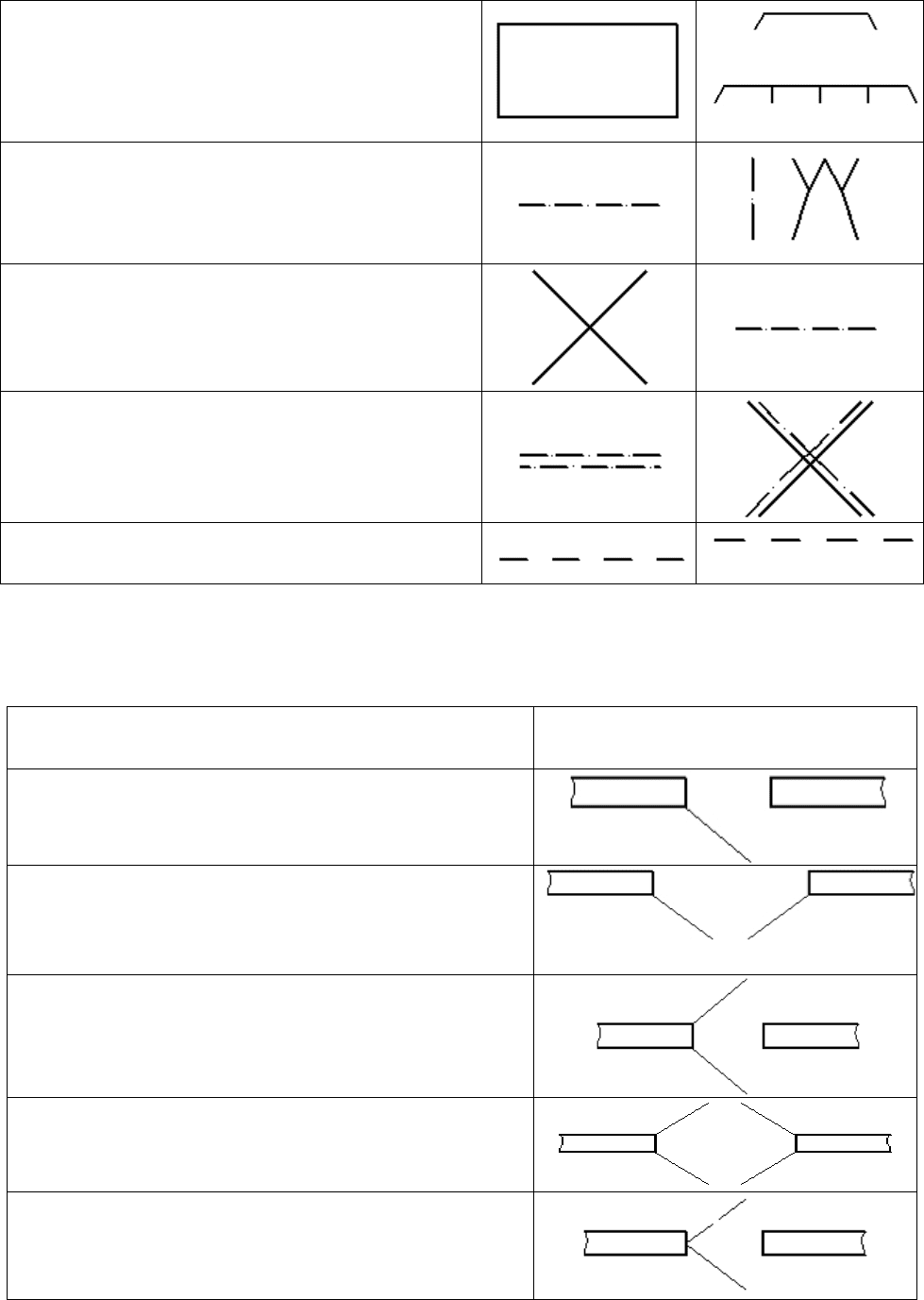

Продовження 3 таблиці 4.1
9. Плита, панель
10. В’язь металева:
а) одноплощинна:
вертикальна
горизонтальна
б) двохплощинна
в) тяжі
Таблиця 4.2 – Умовні позначення елементів заповнення
дверних та віконних прорізів
Найменування Зображення
11. Двері, ворота
11.1. Двері однопільні
11.2. Двері двопільні
11.3. Двері, подвійні однопільні
11.4. Двері, подвійні двопільні
11.5. Двері однопільні з полотном, що
коливається (права або ліва)
54
Продовження 1 таблиці 4.2
11.6. Двері двопільні з полотнами, що
коливаються
11.7. Двері (ворота) відкочувальні однопільні
11.8. Двері (ворота) розсувні двопільні
11.9. Двері (ворота) підіймальні
11.10. Двері складчасті
11.11. Двері, що обертаються
11.12. Ворота підйомно-поворотні
12. Імпости віконні
12.1. Імпости з бічним підвісом, що
відкривається всередину
12.2. Імпости з бічним підвісом, що
відкривається назовні
12.3. Імпост з нижнім підвісом, що
відкривається всередину
12.4. Імпост з нижнім підвісом, що
відкривається назовні
12.5. Імпост із верхнім підвісом, що
відкривається всередину
12.6. Імпост із верхнім підвісом, що
відкривається назовні

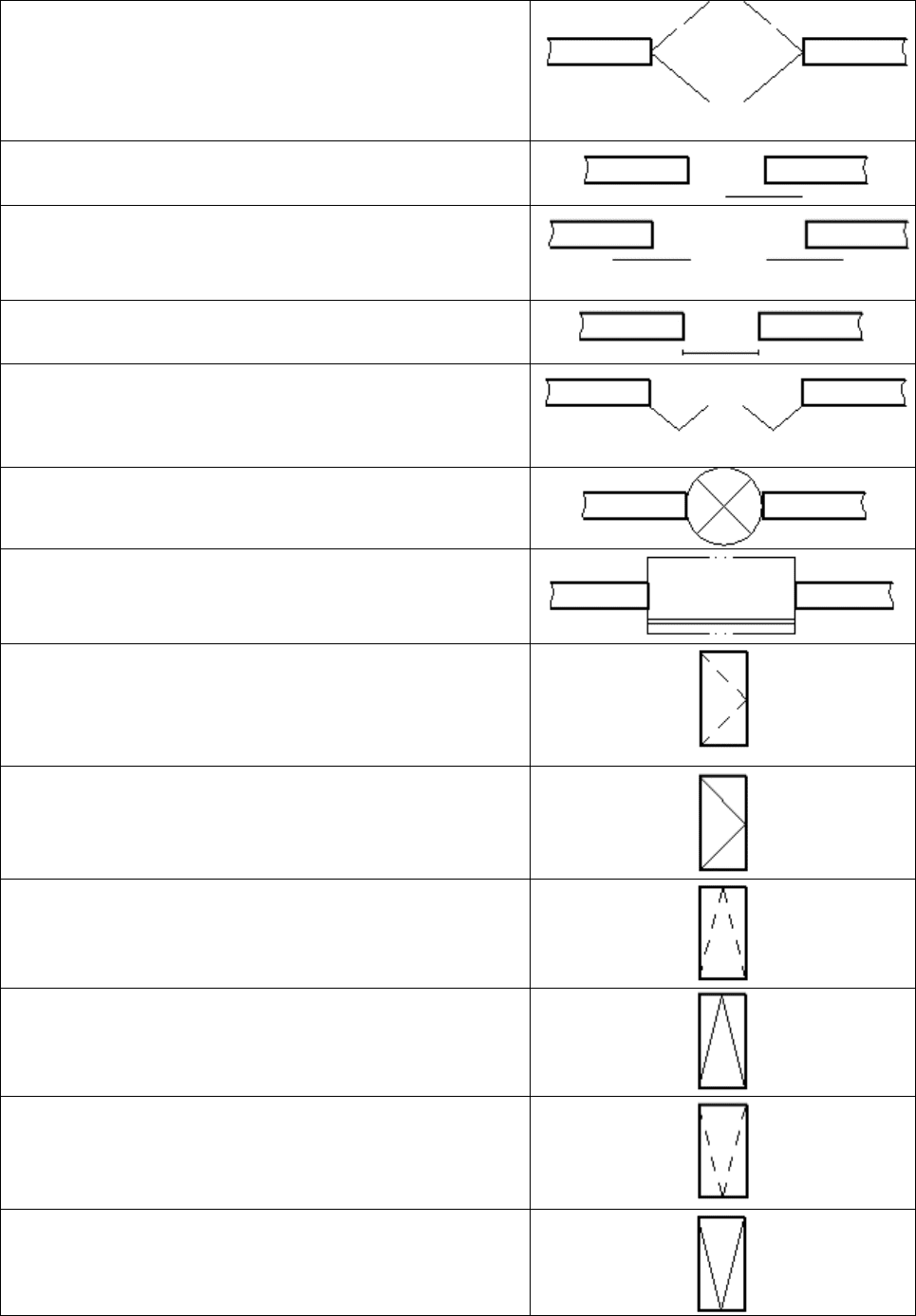

55
Продовження 2 таблиці 4.2
12.7. Імпост із середнім підвісом
горизонтальним
12.8. Імпост із середнім підвісом
вертикальним
12.9. Розсувний імпост
12.10. Імпост з підйомом
12.11. Глухий імпост
12.12. Імпост з бічним або нижнім підвісом,
що відкривається всередину
Примітка
. Вершину знаку (зображеного
штрихами) направляють до обв’язування, на
яке не навішують імпост
Таблиця 4.3 – Умовні позначення вентиляційних мереж у стінових
конструкціях
Найменування
Зображення в масштабах
1:50 і 1:100 (у масштабі 1:200 не
зображують)
13. Канали димові й вентиляційні
13.1.
Вентиляційні шахти і канали
(зліва)
13.2. Димарі (тверде паливо) (справа)
13.3. Димарі (рідке паливо) (зліва)
13.4. Газовідвідні труби (справа)
56
4.2 Умовні зображення і позначення отворів, ніш, пазів, борозен
Зображення отворів, ніш, пазів та борозен виконують відповідно до вимог
цього розділу, СТ СЕВ 2826-80 [33] й інших відповідних стандартів ЕСКД СЕВ.
Отвори в стінах (рис. 4.1) і перекриттях (рис. 4.2), ніші й пази в стінах (рис.
4.3) і перекриттях (видимі – рис. 4.4 (а) і невидимі – рис. 4.4 (б)) у масштабі 1:200
зображують у плані. Борозни в масштабі 1:200 не зображують.
а) б)
Рисунок 4.1 Рисунок 4.2 Рисунок 4.3 Рисунок 4.4
Отвори, ніші, пази і борозни стін та перекриттів у масштабі 1:100 і 1:50
слід змальовувати в плані, у разі потреби план доповнюють розмірами або
видами.
Отвори, ніші, пази й борозни стін і перекриттів зображують суцільною
товстою лінією в плані та розрізі, суцільною тонкою лінією на виді. Отвори стін і
перекриттів на виді додатково позначають тіньовою кромкою за СТ СЕВ 363-76.
Уявну площину розрізу, як правило, проводять через отвори, ніші, пази та
борозни.
Якщо уявна площина розрізу проходить поза зображенням отворів, ніш,
пазів і борозен, то їх контури зображують штриховою тонкою лінією в плані й
розрізі.
Отвори стін і перекриттів зображують в масштабі 1:100 та 1:50 відповідно
до таблиці 4.4.
Отвори, ніші, пази й борозни в масштабі 1:25 і більше зображують за СТ СЕВ
362-76 та СТ СЕВ 363-76.
Нанесення розмірів отворів, ніш, пазів і борозен виконують за СТ СЕВ
1976-79 з урахуванням наступних доповнень:
1) розміри наносять на полиці лінії-винесення й розділяють знаком «
´
«;
2) для прямокутного отвору вказують розміри ширини та висоти
(табл. 4.4, п. 3);
3) для круглого отвору перед розмірним числом указують знак Æ
(табл. 4.4, п. 3);
4) для ніш і пазів прямокутного перетину вказують розміри ширини, висоти
й глибини (табл. 4.5, п. 1);
5) для ніш та пазів круглого перетину вказують розміри діаметра та
глибини (табл. 4.5, п. 3);
6) для борозен указують розміри ширини, глибини й довжини
(табл. 4.6, п. 1).
57
Таблиця 4.4 – Умовні позначення отворів у стінах та перекриттях
Найменування Зображення
1. Отвір у стіні в площині розрізу
(зліва).
2. Отвір у стіні поза площиною
розрізу (справа).
3. Отвори в перекритті (зліва).
4. Отвори в перекритті вище від
площини розрізу (справа).
Ніші й пази зображують у масштабі 1:100 і 1:50 відповідно до таблиці 4.5.
Таблиця 4.5 – Умовні позначення ніш та пазів
Найменування Зображення
1. Ніша в площині
розрізу (зліва).
2. Ніша поза площиною
розрізу (справа).
58
Продовження таблиці 4.5
Найменування Зображення
3. Паз у перекритті в
площині розрізу (зліва).
4. Паз у перекритті вище
від площини розрізу
(справа).
Борозни зображують у масштабі 1:100 і 1:50 відповідно до таблиці 4.6.
Таблиця 4.6 – Умовні позначення борозен
Найменування
Зображення
1. Борозни
(зліва).
2. Борозна поза
площиною
розрізу
(справа).
4.3 Умовні зображення підйомно-транспортного устаткування
У цьому розділі наведені умовні графічні зображення основного підйомно-
транспортного устаткування, що зображується на планах (вигляд зверху) і
розрізах будівель та споруд, а також на інших технічних кресленнях усіх видів.
Умовні графічні зображення підйомно-транспортного устаткування
виконують у масштабі креслення (табл. 4.7).
Допускається умовні графічні зображення, наведені в таблиці,
доповнювати технічними даними підйомно-транспортного устаткування.
59
Таблиця 4.7 – Умовні позначення підйомно-транспортного обладнання
Найменування
Умовне графічне зображення
вигляд спереду вигляд збоку вигляд зверху
1. Ліфт
2. Ліфт пасажирський
безперервної дії
3. Ескалатор
4. Зона дії
вантажопідйомної
машини
5. Рейка ходова для
монорейкової дороги
6. Дорога рейкова
7. Дорога підкранова
або рейкова дорога
крана
8. Дорога
монорейкова
9. Кран підвісний
60
Продовження 1 таблиці 4.7
Найменування
Умовне графічне зображення
вигляд спереду вигляд збоку вигляд зверху
10. Кран
однобалковий
мостовий
11. Кран
двохбалковий
мостовий
12. Кран козловий
13. Кран
напівкозловий
14. Кран козловий
поворотний
15. Кран
напівкозловий
поворотний
16. Кран баштовий
стаціонарний
17. Кран баштовий
пересувний
