ГРАФИЧЕСКИЙ ПАКЕТ 3D STUDIO
221
Создание объектов вращения
С помощью модуля 3d Lofter можно очень легко создавать тела вращения.
Проиллюстрируем это на примере создания чашки с блюдцем.

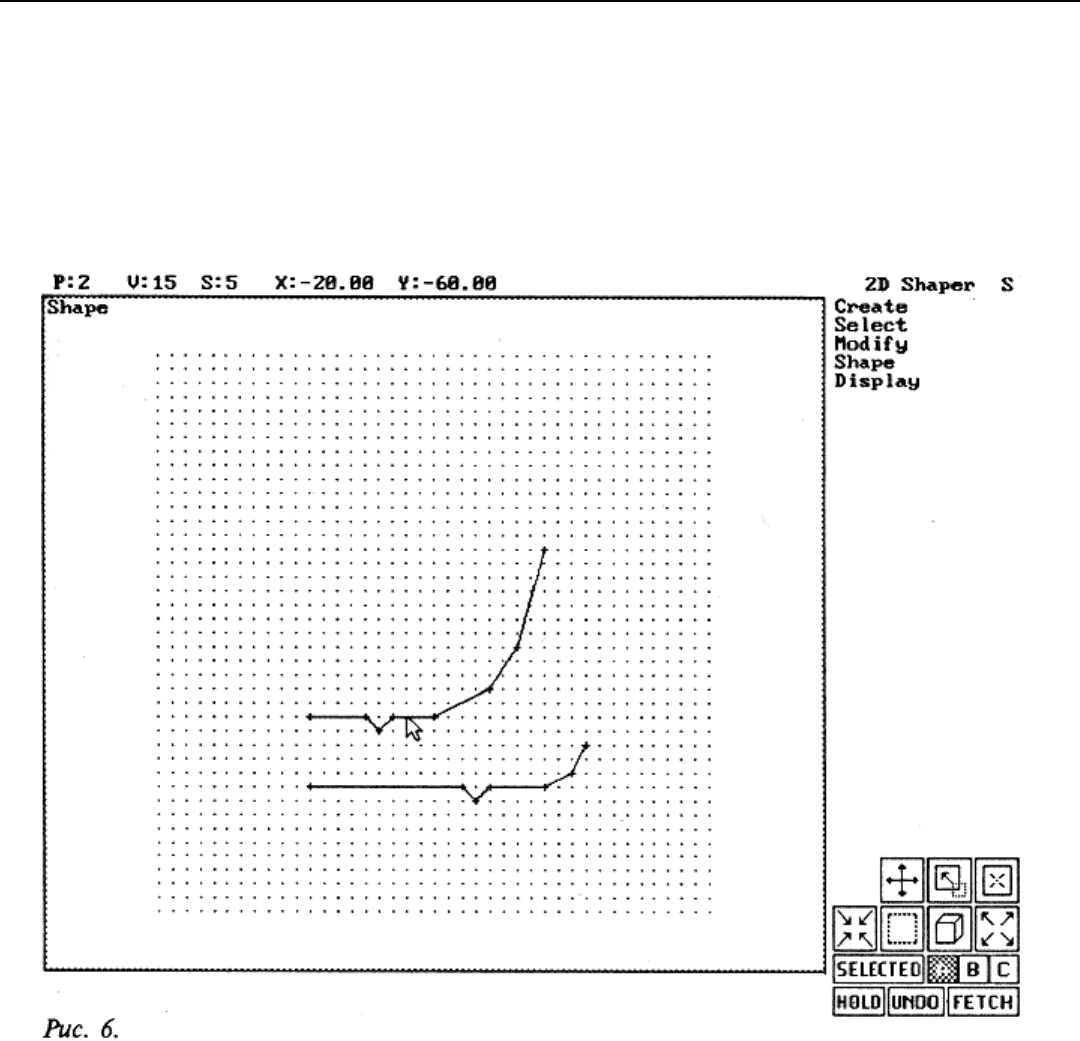

Для этого в модуле 2d Shaper постройте изображение, представленное на рис. 6. Для
создания по этому скелетному изображению контура конструируемых объектов выберите
для каждой ломаной команду Create/Outline, выберите линию и задайте небольшое
расстояние.

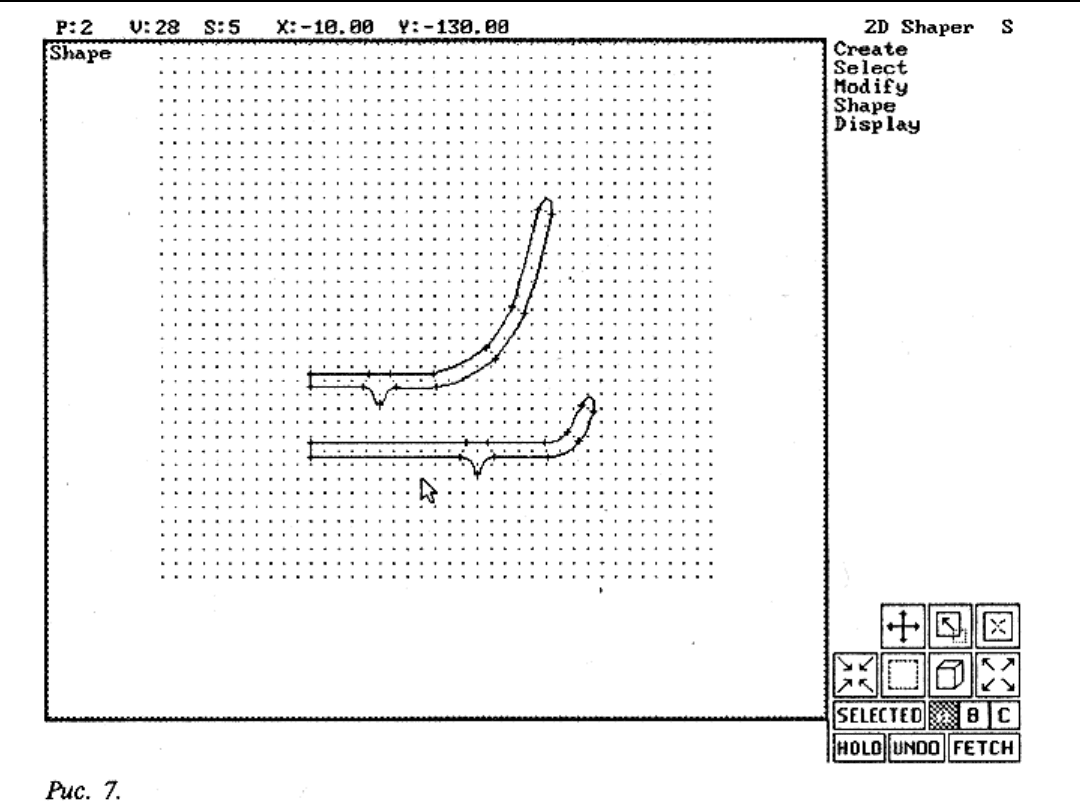

Следующим шагом будет сглаживание полученного контура при помощи команды
Modify/Vertex/Adjust для построения изображения, представленного на рис. 7.
ГРАФИЧЕСКИЙ ПАКЕТ 3D STUDIO
222
Для того, чтобы построить поверхность вращения, перейдите в 3d Lofter и постройте
кольцевой путь при помощи команды Path/SurfRev. Следующим шагом будет получение
формы из модуля 2d Shaper при помощи команды Shapes/Get/Shaper и выравнивание ее на
пути при помощи команды Shapes/Center. Для построения объекта воспользуйтесь командой
Objects/Make.
ЛИТЕРАТУРА
223
ЛИТЕРАТУРА
Роджерс Д., Адамс Дж. Математические основы машинной графики. Машиностроение,
1980.
Гилой В. Интерактивная машинная графика. Мир, 1982.
Фокс Ф., Пратт М. Вычислительная геометрия. Применение в проектировании и на
производстве. Мир, 1982.
Ньюмен У., Спрулл Р. Основы интерактивной графики. Мир, 1985.
Фоли Дж., ван Дэм Ф. Основы интерактивной машинной графики. Мир, 1985. Математика и
САПР. В 2х книгах. Мир, 1988.
Barsky В. Computer graphics and geometric modeling using Betasplines. – Springer Verlag,
1988.
Павлидис У. Алгоритмы машинной графики и обработка изображений. Радио и связь, 1988.
Glassner A., editor. An introduction to ray tracing. Academic Press, 1989.
Farin G. Curves and surfaces for computer aided geometric design. A practical guide. Academic
Press, 1990.
Stevens R.T. Fractal programming and ray tracing with C++. M&T Books, 1990. Upstill S. The
RenderMan companion. A programmer's guide to realistic computer graphics. AddisonWesley,
1990.
Foley D.J., van Dam A., Feiner S.K., Hughes J.F. Computer graphics. Principles and practice.
AddisonWesley, 1991.
Hall R. Illumination and color in computer generated imagenary. 1991.
Аммерал Л. Машинная графика на языке С. В 4х книгах. Сол Систем, 1992.
Иванов В. П., Батраков А.С. Трехмерная компьютерная графика. Москва, Радио и связь,
1994.
Лорен Хейни. Построение изображений методом слежения луча. Москва, 1994.
Уилтон Р. Видеосистемы персональных компьютеров IBM PC и PS/2. Руководство по
программированию. Москва, Радио и связь, 1994.
Шикин Е. В., Боресков А. В., Зайцев А. А. Начала компьютерной графики. Москва, ДИАЛОГ
МИФИ, 1993.
Авторы считают целесообразным обратить внимание на ряд журналов, доступных
российскому читателю, которые с известной регулярностью публикуют статьи,
посвященные различным вопросам компьютерной графики. Это, в частности, "Компьютер
Пресс", "Мир ПК", "Монитор" и "МониторАспект".
