ле в монтаже и требует меньше площади для размещения. Од-
нако раздельный оперативный щит и пульт более удобны для
операторов в отношении лучшей обозреваемости всех приборов и
концентрации средств управления.
Щиты для учетных приборов и автоматических регуляторов
располагают отдельно от оперативных щитов, так как за учетны-
ми приборами не требуется постоянного наблюдения.
Территориальная компоновка щитов всех видов зависит от
характера производства, степени автоматизации и особенностей
производственного помещения.

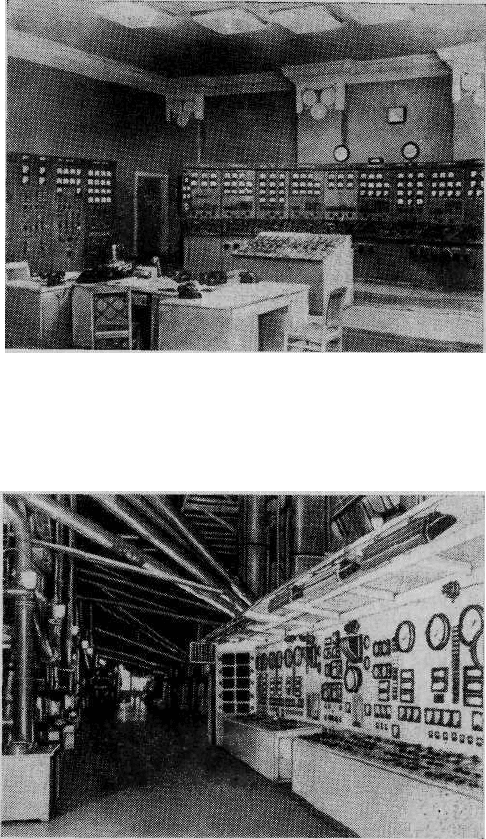

Наилучшие условия эксплуатации приборов и работы опера-
тивного персонала можно создать на центральных оперативных
щитах управления в обособленных помещениях (рис. 145). По-
стоянство температуры окружающей среды, отсутствие вибра-
ции, запыленности, сырости, вредных газов, электромагнитных
помех от электросилового оборудования — все это способствует
более правильной и надежной работе приборов.
На местных щитах управления (рис. 146), находящихся не-
посредственно в производственном помещении, не всегда имеют-
ся хорошие условия для работы приборов. Наиболее серьезным
недостатком в таких помещениях является вибрация, вызывае-
мая работающим оборудованием. Вибрация не только способст-
вует увеличению погрешностей показаний приборов, но и может в
короткое время привести механизм прибора в неисправное состо-
яние. С целью снижения амплитуды вибрации иногда применяют
амортизаторы различного рода. В качестве амортизаторов ис-
пользуют прокладки из губчатой резины, пружинные растяжки и
подвески.

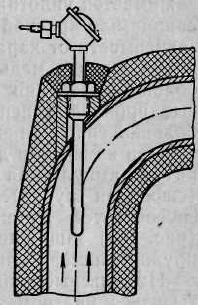

Непосредственно на работающем оборудовании устанавлива-
ют только датчики и некоторые приборы местного действия без
дистанционной передачи показаний (ртутные термометры, меха-
нические уровнемеры, тахометры и др.).
На щитах управления, как правило, размещают вторичные
приборы, имеющие электрическую связь с датчиками, и электро-

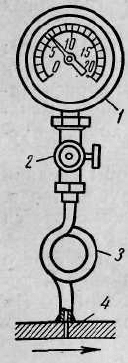

измерительные приборы. Исключение составляют пружинные ма-
нометры, которые устанавливают не только на местных щитах,
находящихся вблизи от оборудования, но и на центральных щи-
тах. Давление подводят к манометрам посредством соединитель-
ных трубок.

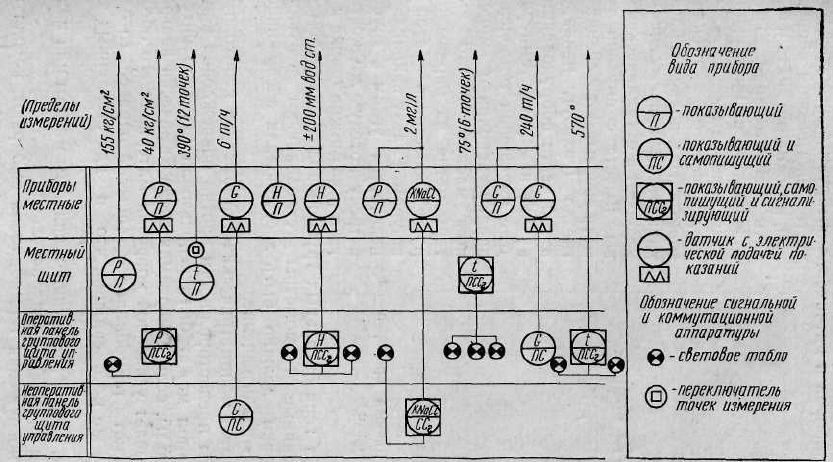

На рис. 147 показана часть схемы КИП котлоагрегата, где
приведены условные обозначения различных приборов.

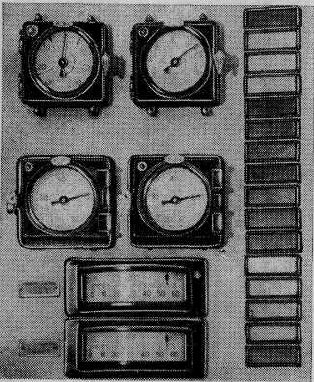

При расположении вторичных приборов на щите придержи-
ваются определенных принципов с целью наиболее рационально
использовать его площадь. Показывающие приборы с крупными
шкалами устанавливают в верхней части, а малогабаритные при-
боры— в нижней части щита. Для удобства отсчета показаний
приборы располагают на уровне не выше 2,4 м и не ниже 0,8 м от
