ствия, основанные на принципе фотоколориметра. Анализируе-
мая смесь газов соприкасается с бумажной лентой, пропитанной
реактивом, реагирующим на концентрацию определенного газа.
В результате реакции на ленте образуется окрашенное пятно.
При освещении ленты вспомогательным источником света изме-
няется величина отраженного от пятна светового потока. Раз-
ность этого светового потока и постоянного эталонного светового
потока преобразуется в электрический сигнал и измеряется соот-
ветствующим прибором.
Газоанализатор ФЛ, построенный на таком принципе, рассчи-
тан на непрерывную работу без смены ленты и реактива в тече-
ние 150 ч. Время одного измерения 5 мин. Скорость прохождения
анализируемой газовой смеси составляет 0,15—1 л/мин. Прибор
обладает высокой чувствительностью и предназначен для опреде-
ления микроконцентрации различных газов, которые вступают в
цветную реакцию с соответствующими реактивами.
Многие газы значительно отличаются друг от друга по физи-
ческим свойствам (удельный вес, теплопроводность, теплоем-
кость, поглощение лучистой энергии, магнитная восприимчивость
и т. д.). Следовательно, физические свойства смеси газов зависят
от ее состава. Посредством измерения физических величин мож-
но косвенно определять химический состав смеси. Такой метод
анализа положен в основу действия физических газоанализато-
ров непрерывного действия.
Физические газоанализаторы подразделяют на механические
и электрические.
Принцип работы механических газоанализаторов основан на
сравнении удельных весов анализируемых газов. Такие газоана-
лизаторы, несмотря на простоту устройства и наглядность пока-
заний, не получили широкого распространения вследствие низкой
точности измерений. Число газов, содержание которых можно
определить с помощью этих приборов, также невелико.
Электрические газоанализаторы производят анализ путем из-
мерения теплопроводности газов, а также количества тепла, вы-
деляющегося при дожигании горючих газов, входящих в состав
смеси.
При анализе состава дымовых газов для определения полно-
ты сгорания топлива наибольший интерес представляет измере-
ние содержания углекислого газа СО
2
или свободного кислорода
О
2
. Кроме того, процесс горения характеризуется наличием в
дымовых газах водорода и окиси углерода. Поэтому электриче-
ские газоанализаторы предназначены в первую очередь для из-
мерения содержания углекислого газа, кислорода, а также для
обнаружения водорода и окиси углерода.

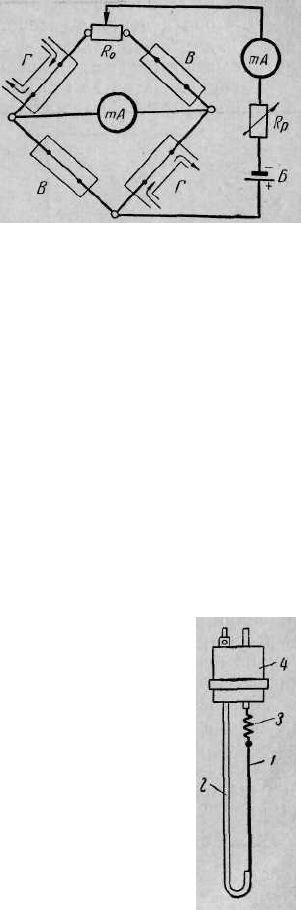

В электрическом газоанализаторе на СО
2
(рис. 121) сравни-
ваются теплопроводности воздуха и дымовых газов, содержащих
значительное количество углекислого газа. Углекислый газ
156
