131

Рис. 1.2.20. Общий вид светильника серии НСП21:

а - НСП21-100-001; б - НСП21-200-004; в - НСП21 200-005

1 - корпус; 2- отражатель; 3 - стекло защитное; 4 - защелка.

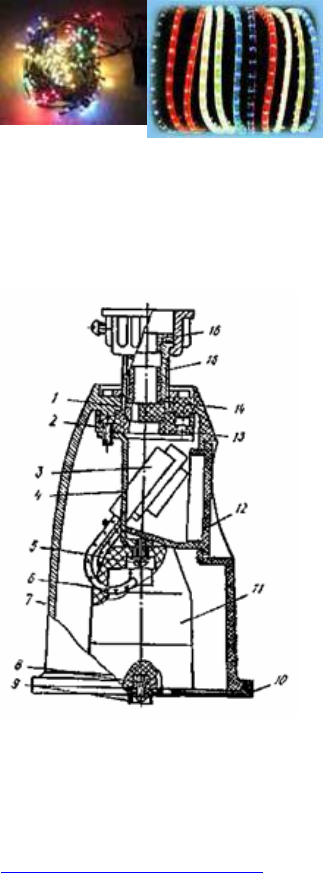

Рис. 1.2.21. Арматура светильников серии НСП21:

1 - кольцо уплотнительное; 2,5 - винты М4х12; 3 - колодка клеммная; 4 -

скоба; 6 -провод;

7 - корпус; 8 - винт М4-10; 9 - втулка;

10 , 16 - прокладки; 11 - патрон; 12 - пробка;

13 - фланец; 14, 15 - втулки.

Изготовитель:

АО «Электротехник», Киргизия.

Дюралайт. Общие сведения.

ДЮРАЛАЙТ. ОБЩИЕ СВЕДЕНИЯ.

Светотехника для декоративного освещения предназначена для светового декоративного оформления

зданий, интерьеров, зеленых насаждений, изготовления рекламных вывесок и световых панно.

Дюралайт, флексилайт роуп-лайт (Rope Light) - это гибкий световой шнур из литого пластика, внутрь

которого запрессованы миниатюрные электрические лампочки. Материал предназначен и широко

используеться дизайнерами для украшения и освещения любых помещений и фасадов зданий, создания

рекламных композиций, вывесок и надписей. Дюралайт - отличная замена неоновым трубкам:

механически прочен, не бьющийся, водонепроницаемый, хорошо гнущийся в любые формы материал.

Не выцветает, не боится атмосферных осадков и имеет практически неограниченную область

применения. Дюралайт, флексилайт роуп-лайт выпускается различных видов:

- одноканальный двухжильный световой шнур постоянного свечения, при подключении к контроллеру -

мигание все цвета.

- двухканальный трехжильный светодинамический шнур бегущий огонь,при подключении к контроллеру -

до восьми спецэффектов.

132

Декоративные световые гирлянды, создающие эффект объемного

свечения.

Предназначены для декоративного оформления окон, витрин, потолков, деревьев

Расчитаны на 220 v.

Дрим твинк-лайт -это необычная гирлянда от общего провода в разные стороны отходят многочисленные

провода-ворсинки, каждый из которых увенчан небольшой лампочкой. Мигающие огни дрим твинкл-лайт

создают эффект объемного свечения, напоминающее звездное мерцание. Спонтанное сверкание

задается компактным и легко скрываемым контроллером. Данное изделие идеально подходит для

оформления деревьев, окон, потолков, выстановочных экспонатов.

Светящиеся сетки - постоянного горения и мигающие - предназначены для декоративного оформления и

декорирования интерьеров в магазинах , отелях , общественных зданиях и т.п. Этот тип гирлянд

специально разработан для работы с объемными формами. Сетчатое освещение, или Net-Light, - это

сеть из проводов, в каждом из узле которой находится лампочка. Сетка может быть мерцающей (при

использовании специального контроллера). Существуют полосы этого материала разной ширины,

которые можно оборачивать вокруг жесткого каркаса или натягивать между опорами. С помощью

сетчатого освещения легко создаются светящиеся временные навесы, крыши, объемные фигуры.

Стробоскопы - электронные пушки для создания различных световых эффектов. Стробы - импульсные

лампы .Зачастую стробы монтируют на основу белт-лайта

Контроллеры для светового оборудования. Контроллеры используют для создания различных эффектов

свечения Роуп лайта, дюралайта (мигание, мерцание, бегущий свет, изменение цвета шнура).

Контроллеры различают по мощности (сколько метров Роуп лайта, дюралайта можно подключить),

количеству функций (сколько алгоритмов переключения каналов Дюралайта реализовано), количеству

каналов.

Светильники серии МЛ 2*40.

Светильники МЛ 2*40.

Предназначен для местного освещения в производственных помещениях. Светильник работает в сети

переменного тока номинальным напряжением 220 В частоты 50 Гц.

В структуре условного обозначения: М - местного освещения, Л - люминесцентными лампами, 2 -

количество ламп, 40 - мощность одной лампы, Вт.

Таблица 1.6.1

Технические данные светильников типа МЛ-2х40

МЛ

2х40/П2'0

УХЛ4

МЛ-2х40/П2'0-01

1УХЛ4

МЛ-2х40/П2'0-

21УХЛ4

МЛ-2х40/П2'0-

31УХЛ4

Защитный угол, град., не менее

133

в поперечной плоскости

в продольной плоскости

90*

Освещенность рабочей поверхности, лк,

не менее

350 400 500

Тип ПРА

1УБИ

00/220

ВП

051У4

1УБЕ-00/220-ВП-

051У4

(ТУ 16-535.601-71)

Масса , кг, не более

*3ащитный угол - условный

Конструкция светильника представлена на Рис. 1.6.1. Основные детали светильника: отражатель,

соединенный жестко тремя металлическими кронштейнами с основанием. В пазах отражателя для

светильников модификаций 01 и 011 устанавливается рассеиватель из органического светотехнического

стекла.

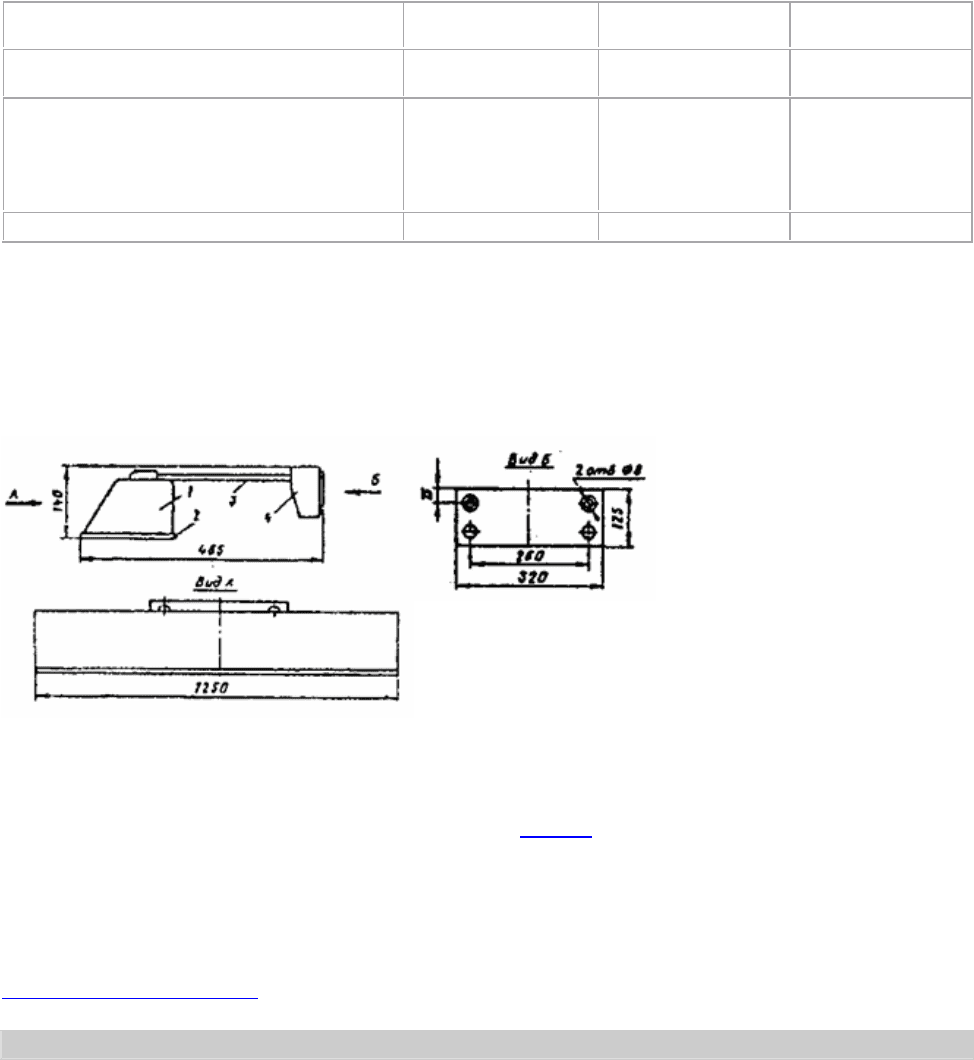

Рис 1.6.1 Общий вид, габаритные и установочные

размеры светильника МЛ-2х40

Изготовитель: Кишиневское УПП Общества слепых, Молдова.

Информацию о компаниях, предлагающих поставку СВЕТОТЕХНИЧЕСКОГО ОБОРУДОВАНИЯ Вы

можете найти ЗДЕСЬ.

Светильники серии РВО-42.

СВЕТИЛЬНИКИ РВО

42.

Предназначены для освещения рабочей зоны во влажных производственных помещениях я рассчитан

для работы в электрической сети переменного или постоянного тока с малым напряжением по ГОСТ

12.1.009-76.

В структуре УСЛОВНОГО обозначения РВО-42-Х2: Р - ручной; В - преимущественно отраженного света,

О - открытый, 42 - предельное значение малого напряжения; Х2 -

климатическое исполнение (У, ХЛ и Т) и

134

категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.

Светильник эксплуатируется при температуре окружающей среды от минус 60 до 40°С, а также при

наличии инея с последующим оттаиванием.

Технические данные светильника приведены в Табл. 1.6.2.

Таблица 1.6.2

Технические данные светильников типа РВО-42

Степень защиты по ГОСТ 14254-96 IP20

Тип лампы накаливания по ГОСТ

1182-77

МО 12

МО 36-

Угол охвата отражателя, град., не мене

180

Мощность лампы, Вт

Освещенность в пределах круга диаметром 0,5 м на

рабочей поверхности, расположенной на расстоянии 1 м

от светильника, лк, не менее

Тип цоколя по ГОСТ 17100-79

Е27/27

Масса светильника, (без кабеля,

вилки, узла крепления провода),

кг, не белее

0,32

Конструкция светильника представлена на Рис. 1.6.2

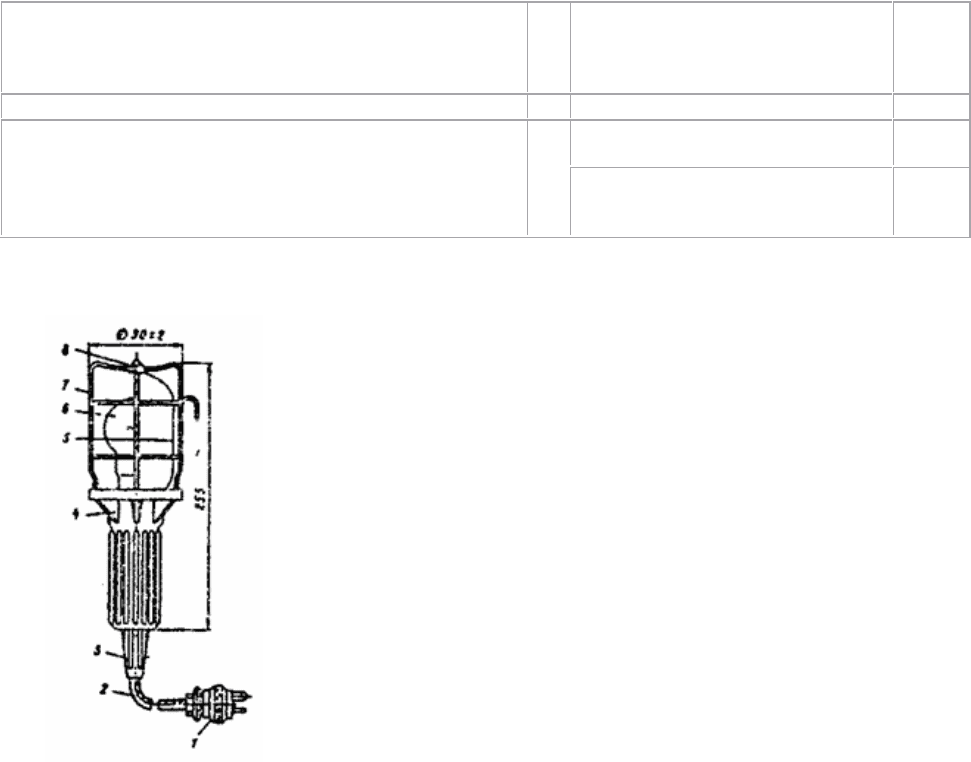

Рис. 1.6.2. Светильник переносной типа РВО-42

I - вилка штепсельная, 2 - провод,

3 - втулка резиновая, 4 - корпус-ручка,

5 - отражатель, 6 - лампа накаливания,

7 - сетка защитная, 8 - винт

Основные детали светильника: пластмассовый корпус-ручка, в котором смонтирован узел крепления

лампы накаливания и провода ГК2х0,75, армированная штепсельная вилка. Корпус-ручка светильника

изготовляется из теплостойких и влагостойких изолирующих материалов большой механической

прочности. Резиновая втулка предохраняет провод от перегиба, Светильник имеет отражатель и

защитную сетку.

Изготовитель: АО "Энерголуч".

Информацию о компаниях, предлагающих поставку СВЕТОТЕХНИЧЕСКОГО ОБОРУДОВАНИЯ Вы

135

можете найти

ЗДЕСЬ.

Светильники серии НКП-03.

СВЕТИЛЬНИКИ НКП

03.

предназначены для местного освещения кузнечно-прессовых машин и для освещения зон обработки

древесных изделий на деревообрабатывающих станках и рассчитаны для работы в сети постоянного или

переменного тока с номинальным напряжением 24 В номинальной частоты 50 Гц - для нужд, народного

хозяйства и с номинальным напряжением 24 В номинальной частоты 50 Гц или 60 Гц - при поставках на

экспорт.

В структуре условного обозначения НКП03-60-ХХ4: Н - лампа накаливания общего назначения; К -

консольный; П - для промышленных зданий; 03 - номер серии; 60 - мощность лампы, Вт; X - номер

модификации: 001 - номинальная длина стойки (L) - 250мм; 002 - номинальная длина стойки (L) - 410мм;

003 - номинальная длина стойки (L) - 545 мм; 004 - номинальная длина стойки (L) - 650мм ; Х4 -

климатическое исполнение (УХЛ и О) и категория размещения по ГОСТ 15150-69.

Технические данные приведены в Табл. 1.6.3.

Таблица 1.6.3

Технические данные светильников серии НКП03

Класс светораспределения по ГОСТ 17677

Защитный угол, град., не мене

Освещенность, создаваемая светильником на освещаемой поверхности

(0,30±0,001)

мм, не менее:

для ламп типа МО 24-60

для ламп типа МО 24-100

500 лк

600 лк

Степень з

ащиты по ГОСТ 14254

IP20

Масса, кг, не более

1,6

Конструкция светильника представлена на Рис. 1.6.3.

136

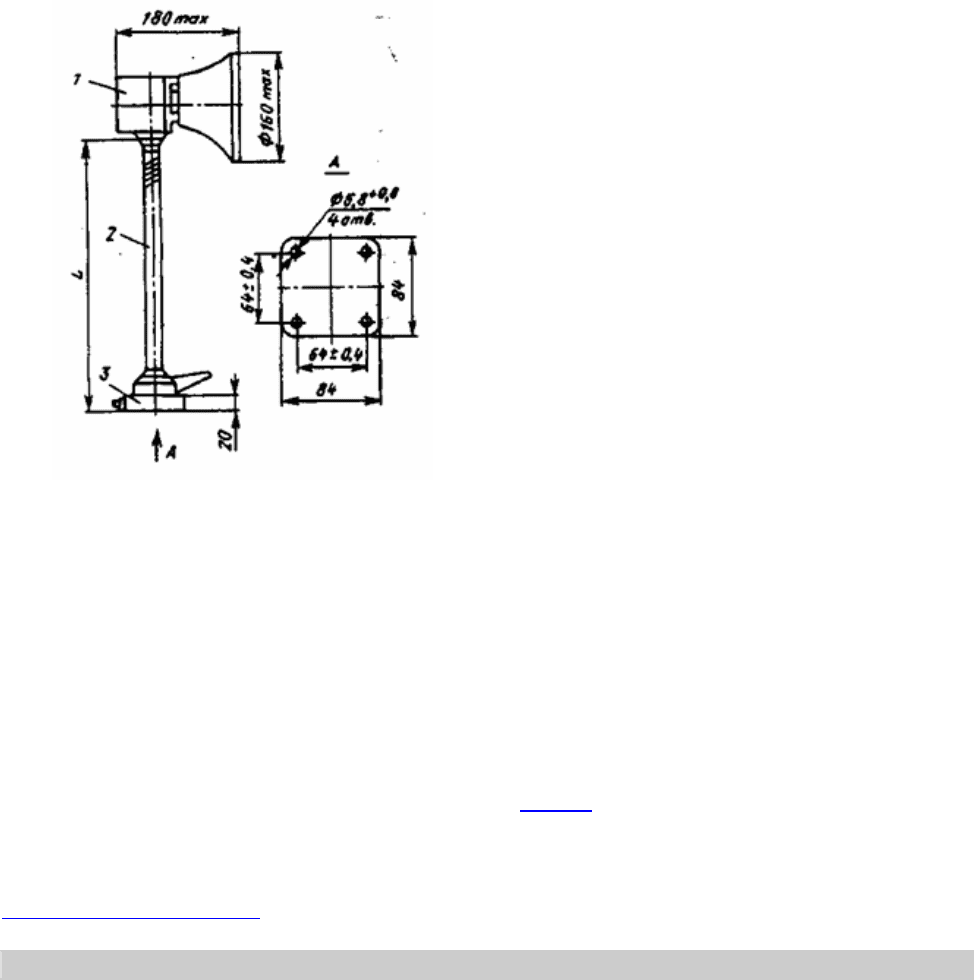

Рис. 1.6.3. Светильник серии НКП03:

1 - корпус; 2 - гибкая стойка; 3 - основание

Светильник состоит из корпуса с оптической системой, гибкой стойки различной длины и основания,

обеспечивающего жесткое крепление светильника к опорной поверхности с помощью четырех винтов.

Внутренний монтаж светильника осуществляется проводами сечением не менее 0,5мм

. Подключение

светильника к сети производится с помощью клеммных колодок по ГОСТ 17557-88. У светильника

мощностью 60 Вт предусмотрен выключатель, у светильника мощностью 100 Вт выключатель

отсутствует.

Лампы и стартеры в комплект поставки не входят.

Изготовитель: ПО "Ватра", Украина.

Информацию о компаниях, предлагающих поставку СВЕТОТЕХНИЧЕСКОГО ОБОРУДОВАНИЯ Вы

можете найти ЗДЕСЬ.

Светильники серии ЛПБ-01.

СВЕТИЛЬНИКИ ЛПБ

01.

предназначены для местного освещения монтажных, сборочных и других работ в производственных

помещениях и рассчитаны для работы в сети переменного тока с номинальным напряжением 220 В

номинальной частоты 50 Гц.

В структуре УСЛОВНОГО обозначения ЛБП01-ХхХ-Х : Л - с люминесцентными лампами; Б -

настенный; П

- для производсвенных помещений; 01 - номер серии; X - количество ламп (2,4); X -мощность лампы, Вт

(18,36); X - модификация светильников: Первая цифра 0 - крепление светильника к шинопроводу по

ТУ36-1035-80; 1 - крепление светильников к проводу или трубе; 2 -крепление светильников при помощи

панели; 3 - крепление светильников при помощи основания.

137

Вторая цифра 0 - с рассеивателем; 1 - с экранирующей решеткой. Третья цифра 0 - не имеет

обозначения. Климатическое исполнение У, ХЛ, категория размещения 4 по ГОСТ 15150-69. Технические

данные светильников серии ЛБП01 приведены в Табл. 1.6.4 и Табл. 1.6.5.

Таблица 1.6.4

Технические данные светильников серии ЛБП01

Обозначение типа светильника

Тип патронов по

ГОСТу

Тип ПРА* по ТУ

16-545.281-80

Тип выключателя** по

ТУ1б-526.294-78

для ламп

для

стартеров

ЛБП01-2x36-200 ЛБП01-2х36-210

ЛБП01-4x18-200 ЛБП01-4х18-210

Т13Л

УХЛ4

Т13ЛК-01

УХЛ4

Л-04-УХЛ4

2Е20-А-02-001-

УХЛ4

2И20-А-02-001

ВК11-1911-11УЗ

*Допускается применение других ПРА, не ухудшающих параметры светильников. **Допускается

применение выключателей, имеющих аналогичные характеристики

Таблица 1.6.5

Технические данные светильников серии ЛБП01

Обозначение

типа

светильника

Освещенность

рабочей

поверхности, лм, не

менее

Размер

освещаемой

поверхности

(овала), лк

Высота

установки

светильника, мм

Степень защиты

по ГОСТ 14254-

96 или ГОСТ

17677-82

Защитный

угол, град

ЛБП01-2х36-200

550

300x600

2'0

90*

ЛБП01-2х36-210

750

700

IP20

ЛБП01

4x18

200

900

300x400

2'0

90*

ЛБП01

4х18

210

1000

IP20

*Защитный угол условный

Конструкция светильников и их габаритные размеры представлены на Рис. 1.6.4 и в Табл.1.6.6.

138

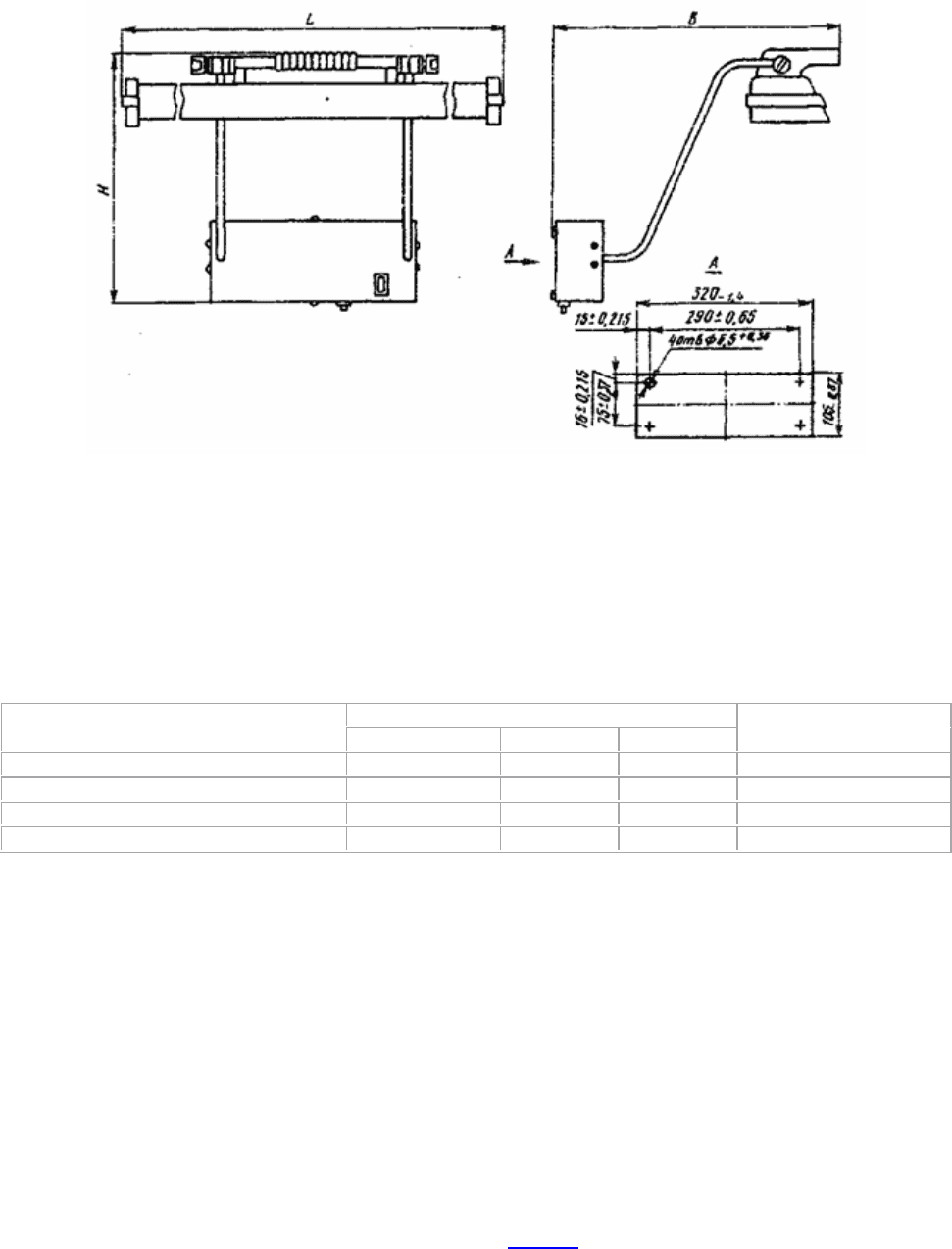

Рис. 1.6.4. Общий вид светильника серии ЛПБ01

Таблица 1.6.6

Конструкция и габаритные размеры светильников серии ЛБП01

Обозначение типа светильника

Габаритные размеры, мм, не более

Масса, кг, не более

БП01

2x36

200

1245

455

415

5,75

ЛБП01

2х36

210

1245

455

415

5,40

ЛБП01

4x18

200

630

550

415

5,50

ЛБП01

4х18

210

630

550

415

5,50

Светильники серии ЛБП01 состоят из головки отражателя, основания - коробки с пускорегулирующим

аппаратом, двух трубчатых металлических кронштейнов, двух плоских зажимных шарниров.

Наверху головки установлены два башмака с ручкой и двумя плоскими шарнирами, позволяющими

изменять положение головки в вертикальной плоскости на 90°. С боков отражатель -головка имеет две

штампованные стальные скобы, где установлены патроны и стартеродержатели для ламп. Основание -

коробка состоит из панели с бортиками и боковинами, на которые смонтированы ПРА и конденсаторы.

Кронштейны соеденены с головкой светильника через шарниры, которые позволяют

изменять положение

головки вокруг оси на 90° .

Лампы в комплект поставки не входят.

Изготовитель: Кишиневское УПП Общества слепых, Молдова.

Информацию о компаниях, предлагающих поставку СВЕТОТЕХНИЧЕСКОГО ОБОРУДОВАНИЯ Вы

можете найти ЗДЕСЬ.

139

Светильники серии ЛНП-03.

СВЕТИЛЬНИКИ ЛНП

03.

предназначены для местного освещения ручных работ в производственных помещениях и рассчитаны

для работы в сети переменного тока напряжением 220 В номинальной частоты 50 Гц.

В структуре условного обозначения ЛНПОЗ-2хЗО-Х : Л - с люминесцентными лампами; Н -

настольный; П

- для производственных помещении; 03 - номер серии; 2 - количество ламп; 30 -мощность лампы, Вт; X -

модификация светильников: Первая цифра 0 - ПРА размещены в основании; 1 - ПРА размещены в

выносной коробке, присоединение к сети осуществляется проводом (шнуром), оконцованным

штепсельной с заземляющим контактом (вилкой); 2 - ПРА размещены в стойке; 3 - ПРА размещены в

выносной коробке ( присоединение к сети проводом (шнуром) с разделанными концами жил). Вторая

цифра 0 - крепление светильника при помощи фланца; 1 -

крепление светильника при помощи струбцины.

Третья цифра 0 - с рассеивателем; 1 - с экранирующей решеткой.

Климатическое исполнение У, ХЛ, категория 4 по ГОСТ 15150-69.

Технические данные светильников серии ЛНП03 представлены в Табл. 1.6.7.

Таблица 1.6.7

Технические данные светильников серии ЛНП03

Обозначение типа

светильника

Класс светораспределения

по ГОСТ 17677-82

Степень защиты по

ГОСТ 14254-96 или

ГОСТ 17677-82

Освещенность, лк,

не менее

Защитный

угол, град

ЛНП03

2х30

000(200)

ЛНП03-2х30-

010(210)

ЛНП03-2х30-

100(300)

ЛНП03-2х30-

110(310)

П 2'0 1600 90*

ЛНП03

2х30

001(201)

ЛНП03-2х30-

011(211)

ЛНП03-2х30-

101(301)

ЛНП03-2х30-

111(311)

П IP20 1700 30

*Защитный условный угол

140

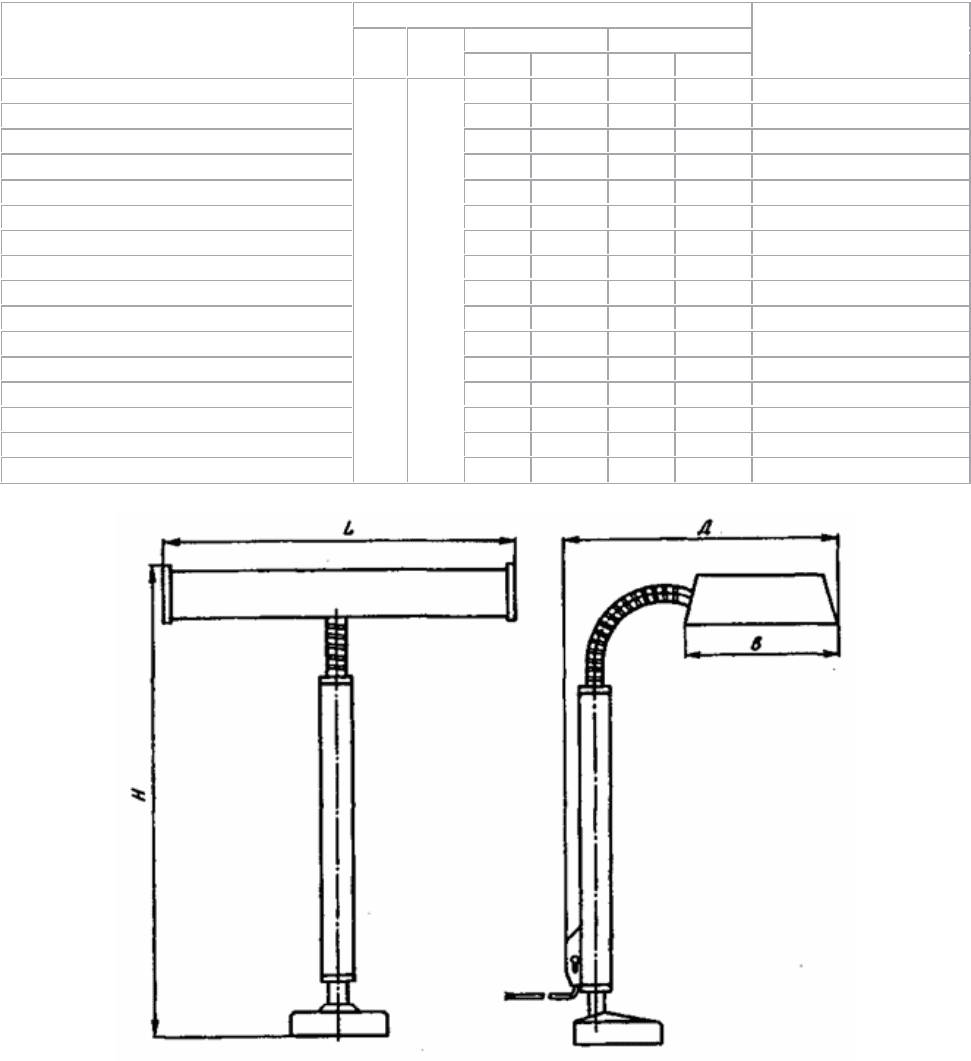

Габаритные размеры и масса светильников серии ЛНП03 представлены в Табл. 1.6.8.

Таблица 1.6.8

Габаритные размеры и масса светильников серии ЛНП03

Обозначение типа светильника

Габаритные размеры, мм, не более

Масса, кг, не более

L В±1

Н±5

Д±5

мин.

макс.

мин.

макс.

ЛНП03

2х30

000

501 234

520

720

270

350

5,1

ЛНП03

2х30

010

520

720

270

350

5,6

ЛНП03

2х30

100

370

470

410

520

5,7

ЛНП03

2х30

110

370

470

410

520

5,3

ЛНП03

2х30

001

520

720

270

350

4,9

ЛНП03

2х30

011

520

720

270

350

5,4

ЛНП03

2х30

101

370

470

410

520

5,5

ЛНП03

2х30

111

370

470

410

520

6,0

ЛНП03

2х30

200

520

720

270

350

5,1

ЛНП03

2х30

210

370

470

410

520

5,6

ЛНП03

2х30

300

370

470

520

5,7

ЛНП03

2х30

310

370

470

410

520

5,3

ЛНП03

2х30

201

520

720

270

350

4,9

ЛНП03

2х30

211

520

720

270

350

5,4

ЛНП03

2х30

301

370

470

410

520

5,5

ЛНП03

2х30

311

370

470

410

520

6,0
