полимерами или двустороннего скотча.

Протяните кабель (пучок) внутри основания и защелкните крышку канала.

При обходе углов используйте стыковочные углы (MI / ME/ ML/ MT) и заглушки при окончании линии.

Все элементы стыкуются легким защелкиванием за пазы основания канала, при этом следует оставлять

длину основания чуть больше, чем длина крышки в соответствие с расстояние фиксаторов на элементах

уголков.

Для подключения электроустановочных приборов используйте коробки SM (для евростандартных

установочных с посадочным расстоянием между винтами суппорта 80 мм) или коробку SMP (для

установки модульных элементов, стандарт 45х45 мм). Крепление к поверхности осуществляется

аналогично креплению каналов.

После соединения канала с коробкой следует накрыть место соединения адаптером типа ASMP для

скрытия места стыковки. Выбирайте часть адаптера в зависимости от сечения канала. Адаптер

защелкивается внутрь коробки.

При монтаже нескольких электроустановочных приборов, боковые стенки коробок SM демонтируются и

коробки стыкуются между собой, таким образом можно установить приборы в 2-х, 3-х, 4-х , 5-и, 6-и

рамочную конструкцию. При монтаже в ряд приборов стандарта 45х45, стыкуйте коробки SMP друг к

другу, применяя накладки суппортов и верхние рамки.

При монтаже распределительных коробок используйте изделия SD1 и SD2, предварительно разметив

места для крепления коробок.

Рекомендуется применять шаг для крепления канала к поверхности в зависимости от нагрузки

внутренней поверхности кабельного канала:

- минимальный шаг = 0.5 м - высокая плотность нагрузки кабелей

- средний шаг = 0. 65м - средняя плотность нагрузки кабелей

- максимальный шаг = 1 м - для одиночной прокладки сигнальных кабелей.

Информацию о компаниях, предлагающих поставку ПРИСПОСОБЛЕНИЙ ДЛЯ МОНТАЖА КАБЕЛЯ И

ПРОВОДА Вы можете увидеть ЗДЕСЬ.

Сечения каналов ЭКОПЛАСТ и расчетное время на монтаж. NEW

Сечения каналов ЭКОПЛАСТ и расчетное время на монта

ж.

Размер канала

Сечение в

кв.мм

Полезное

сечение

кв.мм при

факторе

заполнения

0,4

Кол-во

проводов

диаметр

10,5 напр.

NYM 3*1,5

Установка

канала

мин/м при

помощи

винтового

дюбеля

Установка

канала

мин/м при

помощи

забивного

дюбеля

Прокладка

кабеля

мин/м

Точки

крепления

на 1м

152

МЕХ/ЕСО

10х20

200/120

1,4

МЕХ/ЕСО

16х16

256/132

1(1)

1,4

МЕХ/ЕСО

16х25

400/

370

160

1,4

МЕХ/ЕСО

16х40

640/512

260

1,4

МЕХ/ЕСО

25х40

1000/950

380

1,4

ТЕС

60х40

2400/1600

640

1,3

ТЕС

90х40

3200/2600

1040

1,3

ТЕС

60х60

3600/2700

1080

7,5

1,3

ТЕС

90х60

5400/4300

1720

8,5

7,5

1,3

ТЕС

110х60

6600/5300

2120

9,5

8,5

1,2

ТЕС

130х60

7800/6400

2560

10,0

9,0

1,2

ТЕС

150х60

9000/7100

2840

1,1

ТЕС

190х60

11400/8900

3560

1,1

ТЕС

230х60

13800/11200

4480

1,1

INSTA

100х55

5500/4800

1920

1,2

Информацию о компаниях, предлагающих поставку ПРИСПОСОБЛЕНИЙ ДЛЯ МОНТАЖА КАБЕЛЯ И

ПРОВОДА Вы можете увидеть ЗДЕСЬ.

Информацию о компаниях, предлагающих поставку ПРИСПОСОБЛЕНИЙ ДЛЯ МОНТАЖА КАБЕЛЯ И

ПРОВОДА Вы можете увидеть ЗДЕСЬ.

Низковольтная аппаратура.

Предохранители (плавкие вставки)

ПРЕДОХРАНИТЕЛИ. ПЛАВКИ

Е ВСТАВКИ.

Предохранители предназначены для защиты электрических сетей от перегрузок и коротких замыканий. Наибольшее

распространение получили плавкие предохранители. Они дешевы и просты по устройству.

Плавкий предохранитель состоит из двух основных частей: корпуса (патрона) из электроизоляционного материала

и плавкой вставки. Концы плавкой вставки соединены с клеммами, с помощью которых предохранитель включ

ается

в линию последовательно с защищаемым потребителем или участком цепи. Плавкая вставка выбирается с таким

расчетом, чтобы она плавилась раньше, чем температура проводов линии достигнет опасного уровня или

перегруженный потребитель выйдет из строя.

По конструктивным особенностям различают пластинчатые, патронные, трубочные и пробочные предохранители.

Сила тока, на который рассчитана плавкая вставка, указывается на ее корпусе. Оговаривается также максимально

допустимое напряжение, при котором может использоваться предохранитель.

Основной характеристикой плавкой вставки является зависимость времени ее перегорания от тока (рис.1). Эта

кривая снимается экспериментально: берется партия одинаковых предохранителей, которые последовательно

пережигаются при разных токах. Замеряются время, по истечении которого вставка перегорает, и ток, проходящий

через вставку. Каждому току соответствует определенное время перегорания вставки. По этим данным и строится

временная характеристика.

153

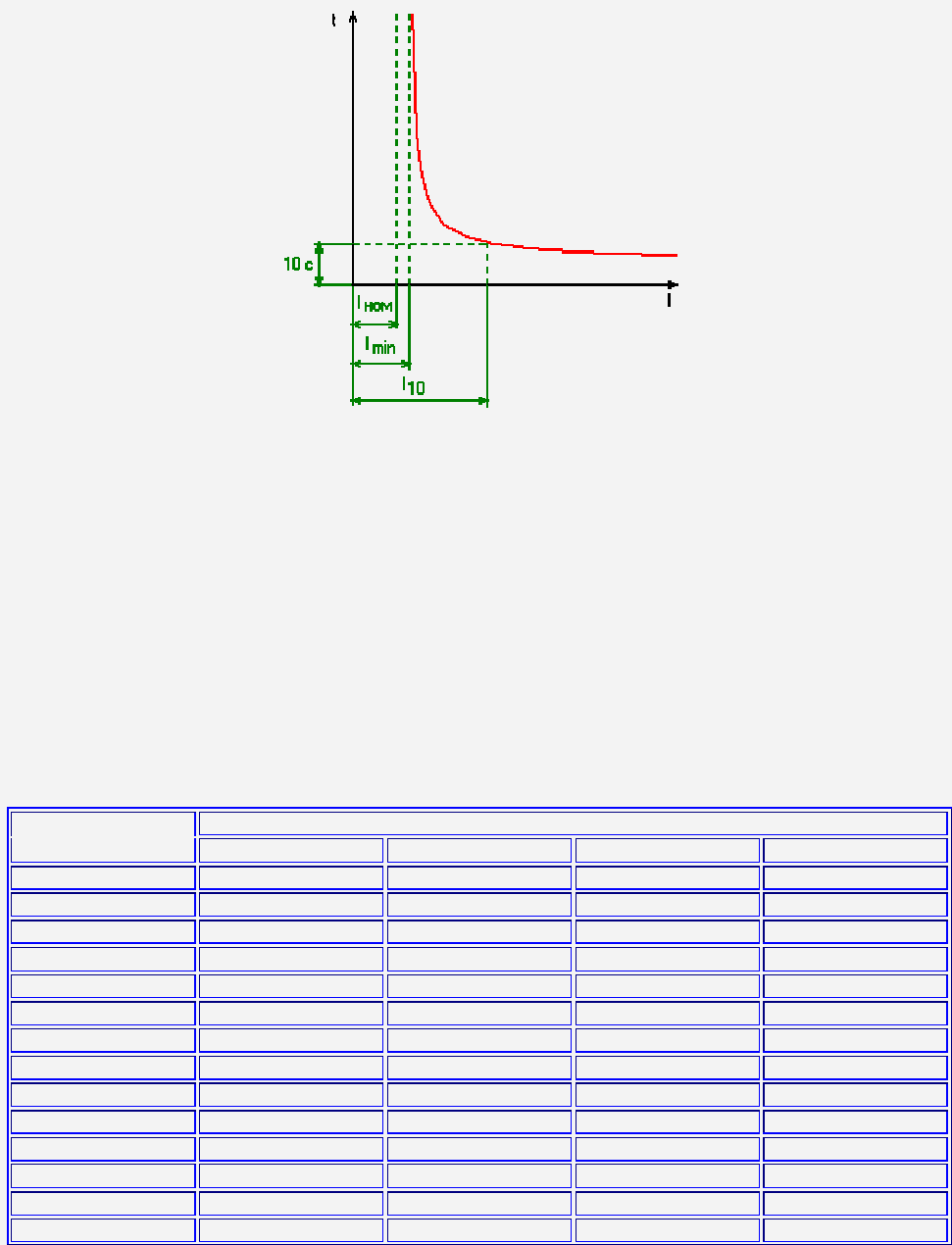

Рис. 1.

На этой кривой особо выделяются следующие токи, которые используются для выбора плавких вставок:

min

- наименьший из токов, расплавляющих вставку (при этом токе вставка еще плавится, но в течение

неопределенно продолжительного времени (1-2 ч); при меньших токах вставка уже не расплавляется);

- ток, при котором плавление вставки и отключение сети происходит через 10 с после установления тока;

ном

- номинальный ток вставки, т.е. ток, при котором вставка длительно работает, не нагреваясь выше допустимой

температуры.

Токи связаны простым соотношением I

ном

/2.5.

При графическом изображении зависимости времени перегорания вставки от тока по оси абсцисс иногда

откладывают не абсолютное значение тока, а отношение тока к его номинальному значению (рис. 2).

Таблица 1 позволяет определить требуемый диаметр плавкой вставки в зависимости от номинального тока.

Минимальный ток определяют из приближенного соотношения:

min

=(1.3 ... 1.5)I

ном

Таблица 1

Ток, А

Диаметр провода, мм

Медь

Алюминий

Сталь

Олово

0.039

0.066

0.132

0.183

0.069

0.104

0.189

0.285

0.107

0.137

0.245

0.380

0.180

0.193

0.346

0.53

0.203

0.250

0.45

0.66

0.250

0.305

0.55

0.85

0.32

0.400

0.72

1.02

0.39

0.485

0.87

1.33

0.46

0.56

1.0

1.56

0.52

0.64

1.15

1.77

0.58

0.70

1.26

1.95

0.63

0.77

1.38

2.14

0.68

0.83

1.5

2.3

0.73

0.89

1.6

2.45

154

0.82

1.00

1.8

2.8

0.91

1.10

2.0

3.1

1.0

1.22

2.2

3.4

1.08

1.32

2.38

3.65

100

1.15

1.42

2.55

3.9

120

1.31

1.60

2.85

4.45

160

1.57

1.94

3.2

4.9

180

1.72

2.10

3.7

5.8

200

1.84

2.25

4.05

6.2

225

1.99

2.45

4.4

6.75

250

2.14

2.60

4.7

7.25

275

2.2

2.80

5.0

7.7

300

2.4

2.95

5.3

8.2

Информацию о компаниях, предлагающих поставку НИЗКОВОЛЬТНОЙ АППАРАТУРЫ Вы можете

увидеть ЗДЕСЬ.

Магнитные пускатели

МАГНИТНЫЕ ПУСКАТЕЛИ.

Пускатели, краткая характеристика, назначение

Предназначены для использования в схемах электроприводов для дистанционного пуска, останова и реверсирования

трехфазных асинхронных электродвигателей. При использовании пускателей совместно с тепловыми реле они

выполняют функцию защиты электродвигателей от недопустимых перегрузок. Электромагнитные пускатели общего

применения используются следующих типов :

• 1-ой величины, 10 А - ПМ12-010 (аналоги ПМЛ 1000; ПМЕ 071, 72; ПМЕ 100).

• 2-ой величины, 25 А - ПМ12-025 (аналоги ПМЛ 2000; ПМЕ 200).

• 3-ей величины, 40 А - ПМ12-040 (аналоги ПМЛ 3000; ПМА 3000).

• 4-ой величины, 63 А - ПМ12-063 (аналоги ПМЛ 4000; ПМА 4000).

• 5-ой величины, 100 А - ПМ12-100 (аналог ПМА 5000).

• 6-ой величины, 160 А – ПМА 6000.

Напряжения на катушках :

• 12 –380 В для 1-ой величины.

• 24 – 380 В для 2-ой, 3-ей и 4-ой величины

• 110, 220, 380 В для 5-ой и 6-ой величины.

Варианты исполнения :

• открытое, закрытое;

• с дополнительными контактами;

• с сигнальной лампой;

• с кнопками «ПУСК», «СТОП»;

• реверсивное;

• с тепловым реле.

Информацию о компаниях, предлагающих поставку НИЗКОВОЛЬТНОЙ АППАРАТУРЫ Вы можете

увидеть ЗДЕСЬ.

155

Автоматические выключатели (А, АП, АЕ, АВ, ВА)

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ (А, АЕ, АП, ВА, АВ).

Применяются в системах распределения электрической энергии в сетях однофазного и трехфазного тока для

проведения тока в нормальном режиме, защиты (в том числе селективной) электрической цепи при токах перегрузки

и короткого замыкания, для нечастых оперативных включений цепей, защиты, пуска и останова электродвигателей,

для защиты осветительных сетей (АЕ-1031).

Режим работы – продолжительный.

Частота включений-отключений - до 30 в час.

Исполнения – с тепловыми, электромагнитными либо полупроводниковыми расцепителями, со свободными

контактами.

Число полюсов – 1, 2, или 3

Номинальное напряжение : 220, 380, 660 В

Номинальные токи:

• А : 16 – 630 А

• АЕ : 0,3 – 250 А

• АП : 6,3 – 63 А

• ВА : 2,5 – 2000 А

• АВ : 1000 – 1500 А.

Информацию о компаниях, предлагающих поставку НИЗКОВОЛЬТНОЙ АППАРАТУРЫ Вы можете

увидеть ЗДЕСЬ

Методика проверки тепловых расцепителей автоматических выключателей

Методика проверки тепловых расцепителей автоматических выключателей.

Порядок проверки время-токовых характеристик автоматических выключателей в соответствии с ГОСТ Р

50345-99 "Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения"

1. Условия испытаний

Выключатель устанавливают автономно, вертикально, на открытом воздухе при температуре 30+5 °С.

Выключатели присоединяют с помощью кабеля, соответствующего табл.1, и закрепляют на фанерном щите

толщиной около 20мм.

Таблица 1. Площади поперечного сечения (S) испытательных медных проводников в зависимости от

номинальных токов

S, мм

Значение номинального тока In, А

1 In =< 6

156

1,5

2,5

6< In =< 13

13< In =< 20

20< In =< 25

25< In =< 32

32< In =< 50

50< In =< 63

63< In =< 80

80< In =< 100

Испытания проводят при номинальной частоте (с допуском ±5Гц), при любом приемлемом напряжении.

Выключатель соединяют следующим образом:

1. Соединение осуществляют одножильными медными кабелями в поливинилхлоридной изоляции

2. Испытания выполняют однофазным током с последовательным соединением всех полюсов за

исключением испытаний проверки мгновенного расцепления

3. Соединения размещают на открытом воздухе с промежутками не

менее расстояния между выводами

Минимальная длина каждого соединения от вывода до вывода составляет:

1 м - при поперечных сечениях до 10мм

включительно,

2 м - при поперечных сечениях свыше 10мм

Крутящие моменты, прилагаемые для затягивания винтов в выводах, составляют

- для ВА 101 и ВА102

1,33 Н·м

для ВА 201

2,33 Н·м

2. Проверка характеристики расцепления

Проверка теплового расцепителя

1.1

Ток, равный 1,13 In (условный ток нерасцепления), пропускают в течении условного времени

(см. табл. 2) через все полюса, начиная от холодного состояния.

Выключатель не должен расцепляться.

Условное время равно 1 ч для выключателей с номинальным током до 63 А включительно и 2 ч

- с номинальным током свыше 63 А.

Затем ток постепенно повышают в течение 5 сек до 1,45 In (условный ток расцепления).

Выключатель должен расцепляться в пределах условного времени.

1.2

Ток, равный 2,55 In пропускают через все полюса, начиная с холодного состояния. Время

размыкания должно составлять не менее 1 сек и не более:

60 сек - при номинальных токах до 32 А включительно

120 сек - при номинальных токах свыше 32 А.

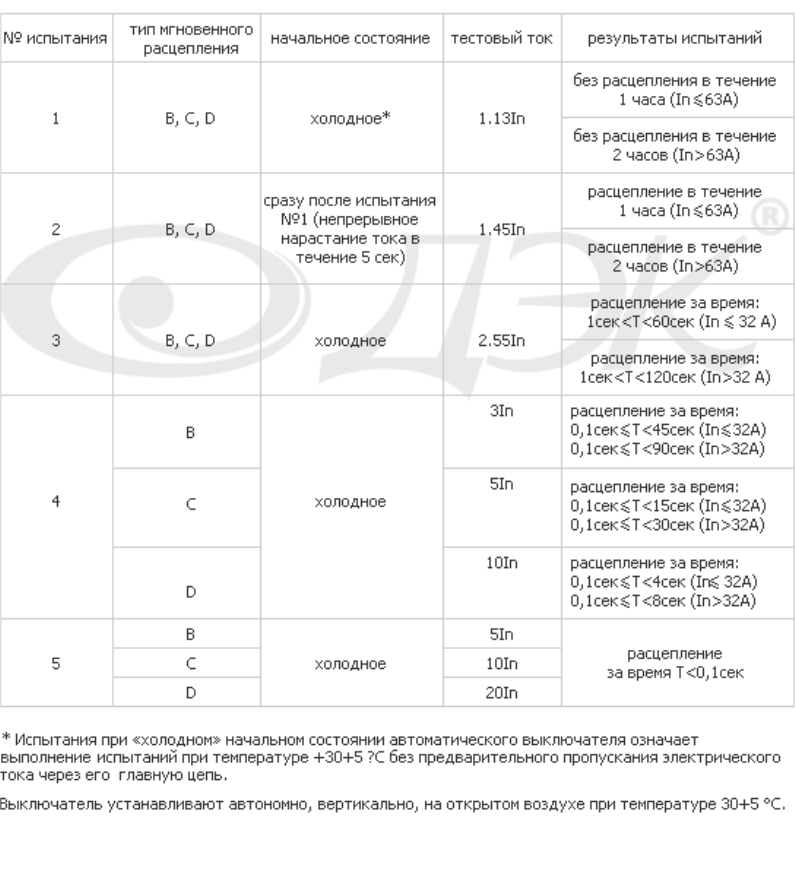

Таблица 2. Время-токовые рабочие характеристики

157

Проверка электро

магнитного расцепителя

2.1

Для выключателей типа В

Ток, равный 3 In, пропускают через все полюса, начиная с холодного состояния. Время

размыкания должно составлять не менее 0,1 сек.

Ток, равный 5 In, пропускают через все полюса, снова начиная с холодного состояния.

Выключатель должен расцепляться за время менее 0,1 сек.

2.2

Для выключателей типа С

Ток, равный 5 In, пропускают через все полюса, начиная с холодного состояния. Время

размыкания должно составлять не менее 0,1 сек.

Ток, равный 10 In, пропускают через все полюса, снова начиная с холодного состояния.

Выключатель должен расцепляться за время менее 0,1 сек.

2.3

Для выключателей типа D

Ток, равный 10 In, пропускают через все полюса, начиная с холодного состояния. Время

размыкания должно составлять не менее 0,1 сек.

Ток, равный 50 In, пропускают через все полюса, снова начиная с холодного состояния.

Выключатель должен расцепляться за время менее 0,1 сек.

Проверка влияния однополюсной нагрузки на характеристику расцепления многополюсных

158

выключателей

Проверку осуществляют путём испытания выключателя, присоединённого согласно главы 1

"Условия испытаний".

Выключатель должен расцепляться в пределах условного времени при токе, равном:

• 1,1 условного тока расцепления для двухполюсных выключателей с двумя

защищёнными полюсами,

• 1,2 условного тока расцепления для трёх- и четырёхполюсных выключателей.

Проверка влияния температуры окружающего воздуха на характеристику расцепления

4.1

Выключатель помещают в камеру с температурой окружающего воздуха

-5±2? С до достижения теплового равновесия.

Через все полюса в течение условного времени пропускают ток, равный 1,13 In (условный ток

нерасцепления). Затем в течение 5 сек ток постепенно увеличивают до 1,9 In.

Выключатель должен расцепляться за условное время.

4.2

Выключатель помещают в камеру с температурой окружающего воздуха +40±2? С до

достижения теплового равновесия.

Через все полюса пропускают ток, равный In.

Выключатель не должен расцепляться за условное время.

Информацию о компаниях, предлагающих поставку НИЗКОВОЛЬТНОЙ АППАРАТУРЫ Вы можете

увидеть ЗДЕСЬ.

УЗО. Требования пожарной безопасности. Методы испытания.

УСТРОЙСТВА ЗАЩИТНОГО ОТКЛЮЧЕН

ИЯ. ТРЕБОВАНИЯ ПОЖАРНОЙ

БЕЗОПАСНОСТИ. МЕТОДЫ ИСПЫТАНИЯ.

МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ ПРОТИВОПОЖАРНАЯ СЛУЖБА

НОРМЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ

УСТРОЙСТВА ЗАЩИТНОГО ОТКЛЮЧЕНИЯ

Требования пожарной безопасности. Методы испытаний

PROTECTIVE DEVICES.

Requirements of fire safety. Test methods.

НПБ 243-97

Дата введения 01.10.97 г.

РАЗРАБОТАНЫ Всероссийским научно-исследовательским институтом противопожарной обороны

(ВНИИПО) МВД России.

159

ВНЕСЕНЫ И ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ отделом орг

анизации Государственного пожарного

надзора ГУГПС МВД России

ВВЕДЕНЫ В ДЕЙСТВИЕ приказом ГУГПС МВД России №59 от 08.09. 1997 г

Дата введения в действие 01.10.97 г.

Вводятся впервые

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1 Настоящие НПБ распространяются на устройства защитного отключения (далее УЗО-Д),

управляемые дифференциальным током, используемые в электрических сетях переменного тока с

номинальным напряжением не выше 440 В и номинальным током не более 200 А, которые поставляются

на территорию Российской Федерации, включая УЗО-Д, приобретаемые по импорту и изготавляемые на

экспорт.

1.2 Настоящие нормы устанавливают требования к УЗО-Д при их конструировании, монтаже и

сертификации с целью обеспечения пожарной безопасности электроустановок вновь строящихся и

реконструируемых жилых и общественных зданий (далее зданий) независимо от форм собственности и

ведомственной принадлежности, а также методы сертификационных испытаний УЗО-Д на пожарную

опасность.

1.3 Для обеспечения пожарной безопасности электроустановок при применении УЗО-Д наряду с

настоящими нормами следует также руководствоваться стандартами, Правилами пожарной

безопасности, Правилами устройства электроустановок и другими, утвержденными в установленном

порядке нормативными документами, регламентирующими требования пожарной безопасности при

изготовлении и эксплуатации УЗО-Д.

1.4 Требования настоящих норм не распространяются на УЗО-Д, используемые в пожароопасных и

взрывоопасных зонах.

2 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

УЗО-Д — механический коммутационный аппарат или совокупность элементов, которые при достижении

(превышении) дифференциальным током заданного значения при определенных условиях эксплуатации

должны вызвать размыкание контактов.

УЗО-Д, функционально независимое от напряжения электросети, —устройство защитного

отключения, функционирование которого не зависит от наличия напряжения в сети.

УЗО-Д, функционально зависимое от напряжения сети — устройство защитного отключения,

функционирование которого зависит от наличия напряжения в сети.

УЗО-Д с автономным вспомогательным встроенным источником питания — устройство защитного

отключения, функционирование которого зависит от встроенного в него вспомогательного источника

питания.

Номинальное напряжение — указанное изготовителем действующее значение напряжения, при

котором обеспечивается работоспособность УЗО-Д.

Номинальный ток нагрузки — указанное изготовителем значение тока, которое УЗО-Д может

пропускать в продолжительном режиме работы.

160

Номинальный отключающий дифференциальный ток

—

указанное изготовителем значение

дифференциального тока, которое вызывает отключение УЗО-Д при заданных условиях эксплуатации.

Номинальный неотключающий дифференциальный ток — указанное изготовителем значение

дифференциального тока, которое не вызывает отключения УЗО-Д при заданных условиях эксплуатации.

Сверхток — ток, значение которого превосходит наибольшее рабочее значение тока.

Время отключения (время срабатывания) УЗО-Д — промежуток времени между моментом внезапного

возникновения отключающего дифференциального тока и моментом выполнения функции данного

устройства до полного гашения дуги.

Номинальный условный ток короткого замыкания — указанное изготовителем действующее

значение ожидаемого тока, которое способно выдержать УЗО-Д, защищаемое устройством защиты от

коротких замыканий при заданных усло

виях эксплуатации, без необратимых изменений, нарушающих его

работоспособность.

3 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем нормативном документе использованы ссылки на следующие стандарты:

ГОСТ 27473—87 (МЭК 112-79) Материалы электроизоляционные твердые. Meтод определения

сравнительного и контрольного индексов трекингостойкости во влажной среде.

ГОСТ 27483—87 (МЭК 695-2-1) Испытания на пожароопасность. Методы испытаний. Испытания нагретой

проволокой.

ГОСТ 27924—88 (МЭК 695-2-3) Испытания на пожароопасность. Методы испытаний. Испытания на

плохой контакт при помощи накальных элементов.

ГОСТ 27484—87 (МЭК 695-2-2) Испытания на пожароопасность. Методы испытаний. Испытания горелкой

с игольчатым пламенем.

ГОСТ. 12.1.155—85. Устройства защитного отключения. Kлaccификация. Общие технические

требования.

ГОСТ 12.1.004—91 ССБТ Пожарная безопасность. Общие требования.

ГОСТ Р 50807—95 Устройства защитные, управляемые дифференциальным (остаточным) током. Общие

требования и методы испытаний.

ГОСТ 28779—90 Материалы электроизоляционные твердые. Mетоды определения воспламеняемости

под воздействием источника зажигания.

ГОСТ Р 50669—94 Электроснабжение и электробезопасность мобильных (инвентарных) зданий из

металла или с металлическим каркасом для уличной торговли и бытового обслуживания населения.

Технические требования.

ГОСТ Р 50007—92 Устойчивость к микросекундным импульсным помехам большой энергии. Технические

требования и методы испытаний.

ГОСТ Р 50571.2—94 (МЭК 364-3-93) Электроустановки зданий. Часть 3. Основные характеристики.
