РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 111

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

2.6. КАБЕЛИ И ПРОВОДА СВЯЗИ

2.6.1. Кабели телефонные

В данную группу входят кабели, предназначенные для эксплуатации в телефонных сетях

связи.

Марки и элементы конструкции

В таблице 2.6.1-1 приведены данные об основных базовых марках телефонных кабелей,

выпускаемых кабельными заводами уже длительное время по ГОСТам или общим

техническим условиям (ТУ).

Таблица 2.6.1-1. Базовые марки кабелей

Марка кабеля Конструктивные особенности

Оболочка

П -

полиэтилен

В - ПВХ-пластикат

Внг - ПВХ-

пластикат пониженной горючести

С - свинец

Защитный

покров

Кабели с полиэтиленовой изоляцией (ГОСТ Р 51311-99)

ТППэп

Со сплошной изоляцией с экраном из

алюмо-полиэтиленовой ленты

П отсутствует

ТППэпБ То же П Б

ТППэпБГ То же П БГ

ТППэпБбГ То же П БбГ

ТППэпБбШп То же П БбГ

ТПВ То же В отсутствует

ТПВнг То же Внг отсутствует

ТПВБГ То же В БГ

ТППэпЗ

То же, что ТППэп

с гидрофобным заполнителем

П отсутствует

ТППэпЗБ То же П Б

ТППэпЗБбШп То же П БбГ

ТПппЗП

С пленко-

пористой изоляцией

с алюмополиэтиленовым экраном, с

гидрофобным заполнителем

П отсутствует

ТППэпт То же, что ТППэп со встроенным троссом П отсутствует

Кабели с бумажной изоляцией (ТУ 16.К71-008-87)

ТГ

С воздушно-бумажной или пористо-

бумажной изоляцией

С отсутствует

ТБ То же С Б

ТБГ То же С БГ

Кабели станционные (ТУ 16.К71-005-87)

ТСВ С ПВХ-изоляцией В отсутствует

ТСВнг С ПВХ-изоляцией Внг отсутствует

Кроме базовых марок кабелей с полиэтиленовой изоляцией с бронепокровами, по

различным техническим условиям выпускаются кабели аналогичных конструкций, в которых

изоляция выполнена в виде трехслойной пленко-пористо-пленочной полиэтиленовой

структуры. Такие кабели имеют лучшие массогабаритные параметры и обозначаются как

ТПпПБ, ТПпПЗБ, ТПпПБГ, ТПпПЗБГ, ТПпПБбШп, ТПпПЗБбШп.

Для обеспечения дополнительных требований по пожарной безопасности, помимо

кабелей с индексом "нг", по техническим условиям производителей выпускаются кабели с

РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 112

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

оболочками из ПВХ-пластиката пониженной горючести с пониженным дымо- и

газовыделением марок ТПВнг-LS и ТСВнг-LS, и из полиолефиновой композиции

пониженной горючести марки ТППэп-НДГ.

Для обеспечения телефонной связи в сложных условиях эксплуатации, во взрывоопасных

помещениях, при воздействии агрессивных сред, особенно в шахтах, выпускаются

специальные типы шахтных телефонных кабелей, данные о некоторых из них приведены в

таблице 2.6.1-2. Более подробные сведения о специальных типах шахтных кабелей

приведены в разделе 2.6.2.

Таблица 2.6.1-2. Марки шахтных кабелей

Марка кабеля Конструктивные особенности

Оболочка

П - полиэтилен

ПВ - двойная

(полиэтилен + ПВХ-

пластикат)

Защитный покров

Малопарные кабели

КТАПВ С полиэтиленовой изоляцией ПВ отсутствует

КТАПВТ То же с наружным несущим тросом ПВ отсутствует

ТППШт С полиэтиленовой изоляцией с центральным стальным тросом ПВ отсутствует

ТППШтз То же с заполнителем ПВ отсутствует

ТППШтк То же, что и ТППШт, со скрученным тросом ПВ отсутствует

Многопарные кабели

КТППВЭ

С полиэтиленовой изоляцией с экраном из алюмо-

полиэтиленовой ленты

ПВ отсутствует

КСШ То же ПВ отсутствует

КСШБбШв То же П БбШв

ТППШв С полиэтиленовой изоляцией с экраном из алюминиевой ленты ПВ отсутствует

ТППБбШв То же П БбШв

Конструктивные параметры

Данные о диаметрах жил и числе пар в многопарных кабелях приведены в таблице 2.6.1-

3, сортамент малопарных шахтных кабелей приведен в таблице 2.6.1-4. С учетом имеющихся

производственных возможностей, отдельные производители декларируют расширение

вариантов исполнения телефонных кабелей с пластмассовой изоляцией.

Таблица 2.6.1-3. Конструктивные параметры многопарных кабелей

Число пар в зависимости от номинального диаметра жил, мм

Марка кабеля

0,32 0,40 0,50 0,64 0,70

ТППэп 5-2400 5-1200 5-1200 5-600 5-600

ТППэпБ - 10-600 10-600 30-500 10-500

ТППэпБГ - 10-600 10-600 10-500 10-500

ТППэпБбГ - 10-600 10-600 10-500 10-500

ТППэпБбШп 10-600 10-600 10-600 10-500 10-500

ТПВ - 10-100 10-100 10-100 -

ТПВнг - 10-100 10-100 10-100 -

ТПББГ - 10-100 10-100 10-100 -

ТППэпЗ 5-1200 5-1200 5-900 5-500 5-500

ТППэпЗБ 10-300 10-300 10-300 10-100 10-100

ТППэпЗБбШп 10-300 10-300 10-300 - -

РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 113

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Число пар в зависимости от номинального диаметра жил, мм

Марка кабеля

0,32 0,40 0,50 0,64 0,70

ТПппЗП - 10-600 10-600 10-300 10-200

ТППэпт - 10-100 10-100 10-100

ТГ - - 20-1200 20-600 -

ТБ, ТБГ - - 20-300 20-300 -

ТСВ, ТСВнг -

103

(число троек 5-20)

103

(число троек 5-20)

- -

КТППВЭ - - - - 5-100

КСШ, КСШБбШв - - - 5-100 -

ТППШв - 5-100 - 5-100 -

ТППБбШв - 20-100 - 20-100 -

Таблица 2.6.1-4. Конструктивные параметры малопарных шахтных кабелей

Марка кабеля Структура сердечника

КТАПВ 1x2x1,1

КТАПВТ 1x2x0,7 или 1x4x0,7

ТППШт, ТППШтз, ТППШтк 1x2x0,64 или 2x2x0,64

Толщина полиэтиленовой изоляции кабелей типа ТППэп по ГОСТ Р 51311-99 указана в

таблице 2.6.1-5.

Таблица 2.6.1-5. Номинальная толщина полиэтиленовой изоляции, мм

Номинальный диаметр жилы Кабель без заполнения Кабель с заполнением

0,32 0,18 0,20

0,4 0,20 0,25

0,5 0,25 0,30

0,64 0,30 0,35

0,7 0,35 0,40

Толщина изоляции из поливинилхлоридного пластиката в кабелях марки ТСВ составляет

0,25 мм для кабелей с диаметром жил 0,4 мм и 0,30 мм для кабелей с диаметром жил 0,5 мм.

В телефонных кабелях сердечники формируют путем пучковой или повивной скрутки.

В кабелях с полиэтиленовой изоляцией жилы скручивают в пары с шагом, не

превышающим 100 мм. Пары должны формироваться из жил, резко отличающихся по цвету

изоляции. Элементарный пучок (5 или 10 жил) скручивается с шагом не более 600 мм.

Сочетание расцветки пар в пучке указано в таблице 2.6.1-6.

Таблица 2.6.1-6. Расцветка пар в пучке

Номер пары Цвет 1-ой жилы Цвет 2-ой жилы

1 Голубая (синяя)

2 Оранжевая

3 Зеленая

4 Коричневая

Белая

Серая

6 Голубая (синяя)

7 Оранжевая

8 Зеленая

9 Коричневая

Красная

Серая

РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 114

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Элементарные пучки скручивают в сердечники или в главные пучки размерностью 50x2

или 100x2. Система скрутки элементарных пучков в сердечники показана в таблице 2.6.1-7.

Система скрутки сердечников с числом пар более 100 из главных пучков приведена в

таблице 2.6.1-8. Система повивной скрутки для кабелей с числом пар до 100 приведена в

таблице 2.6.1-9.

Таблица 2.6.1-7. Система скрутки элементарных пучков в сердечник для

кабелей с ПЭ изоляцией

Число пар кабеля Система скрутки

5 1х(5х2)

10 1х(10х2)

20 4х(5х2) или 2х(10х2)

30 6х(5х2) или Зх(10х2)

50 5х(10х2)

100 (3+7)х(10х2) или (2+8)х(10х2)

Таблица 2.6.1-8. Система скрутки сердечников кабелей с ПЭ изоляцией из

главных пучков

Число пар кабеля Из пучка 50x2 Из пучка 100x2

150 Зх(50х2) -

200 4х(50х2) -

300 (1+5)х(50х2) Зх(100х2)

400 (2+6)х(50х2) или (1+7)х(50х2) 4х(100х2)

500 (3+7)х(50х2) или (2+8)х(50х2) 5х(100х2)

600 (4+8)х(50х2) или (3+9)х(50х2) (1+5)х(100х2)

700 - (1+6)х(100х2)

800 - (2+6)х(100х2) или (1+7)х(100х2)

900 - (2+7)х(100х2)

1000 - (3+7)х(100х2) или (2+8)х(100х2)

1200 - (4+8)х(100х2) или (3+9)х(100х2)

1400 - (4+10)х(100x2)

1600 - (1+6+9)х(100х2)

1800 - (2+6+10)х(100x2)

2000 - (3+7+10)х(100x2)

2400 - (4+8+12)х(100x2)

Таблица 2.Б.1-9. Схема повивной скрутки кабелей с ПЭ изоляцией

Число пар кабеля Порядок повивов

10 2+8

20 2+6+12

30 4+10+16

50 4+10+16+20

100 2+8+14+20+26+30

Значения толщин полиэтиленовых оболочек приведены в таблице 2.6.1-10.

Таблица 2.6.1-10. Толщины ПЭ оболочек, мм

Диаметр кабеля, мм Кабель без заполнения Кабель с заполнением

до 10 1,7 1,5

10-15 2,0 1,6

15-20 2,5 1,8

20-30 3,0 2,0

РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 115

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Диаметр кабеля, мм Кабель без заполнения Кабель с заполнением

30-40 3,5 2,5

40-50 4,0 2,5

свыше 50 4,2 2,5

При формировании экрана алюмополиэтиленовая лента накладывается на кабель

металлом внутрь.

Номинальная толщина оболочки из поливинилхлоридного пластиката для кабелей марки

ТСВ составляет 1,2-1,8 мм в зависимости от числа жил.

Ориентировочные значения наружных диаметров и масс для ряда основных типоразмеров

кабелей приведены в таблице 2.6.1-11.

Таблица 2.Б.1-П. Наружные диаметры и массы кабелей

Наружный диаметр, мм Масса, кг/км

жилы 0,4 мм жилы 0,5 мм жилы 0,4 мм жилы 0,5 мм

Число пар

ТППэп ТСВ ТППэп ТГ ТППэп ТСВ ТППэп ТГ

10 11 11 12 9 95 80 125 400

20 13 13 16 11 145 130 210 540

30 15 16 18 13 200 190 280 710

50 18 - 22 16 300 - 430 1000

100 25 23(103x2) 30 22 540 540(103x2) 780 1600

200 33 - 39 30 970 - 1400 2800

300 38 - 47 36 1300 - 2100 3700

400 44 - 54 40 1800 - 2700 4900

500 48 - 59 46 2100 - 3200 6100

600 52 - 63 50 2500 - 3700 7100

800 60 - 71 57 3200 - 4800 9400

1000 65 - 78 63 4000 - 5900 11000

1200 70 - 85 70 4700 - 6900 13000

Условия эксплуатации

Эксплуатация допускается при температуре окружающей среды от -50 до +50 °С для

кабелей с бумажной изоляцией и для кабелей в полиэтиленовой оболочке и от -40 до +50 °С

для кабелей в оболочке из поливинилхлоридного пластиката. Кабели с индексом "нг-LS"

предназначены для эксплуатации в стационарном состоянии в закрытых помещениях при

температуре окружающей среды от - 30 до + 50 °С.

Срок службы кабелей с полиэтиленовой изоляцией без гидрофобного заполнителя

составляет не менее 20 лет, с гидрофобным заполнителем - не менее 25 лет, кабелей с

бумажной изоляцией - не менее 25 лет, кабелей станционных - не менее 15 лет, малопарных

шахтных кабелей - не менее 10 лет.

Производители и поставщики

Предприятие Контактная информация Марки продукции

ОАО "Амурский Кабельный Завод"

г. Хабаровск

www.amurkabel.ru

(4212) 53-88-44

ТППэп, ТППэпЗ, ТППэпБ, ТППэпБГ, ТППэпБбШп, ТПВ,

ТПВнг, ТСВ, ТСВнг

ЗАО "Кабельный завод

"Кавказкабель" г. Прохладный

www.kavkazkabel.com.ru

(86631) 2-27-41

ТППэп, ТППэпЗ, ТППэпБбГ, ТПВ, ТПВнг, ТСВ, ТСВнг

ЗАО "Нева Кабель"

г. Санкт-Петербург

www.nevacables.ru

(812) 598-95-77

ТППэп, ТППэпЗ, ТППэп-НДГ

ОАО "Одескабель" г.Одесса

www.odeskabel.com

(38 048) 716-14-05

ТППэп, ТППэпЗ, ТПппЗП, ТППэпБбШп, ТППэпЗБбШп,

ТППэпт, ТПВ, ТСВ, КСШ, КСШБбШв, КТППВЭ

РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 116

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Предприятие Контактная информация Марки продукции

ЗАОр "НП "Подольсккабель"

г. Подольск

www.podolskkabel.ru

(495) 502-78-83

TCB

ЗАО "Самарская кабельная

компания" г. Самара

www.samaracable.ru

(846) 279-12-10

ТППэп, ТППэпЗ, ТПппЗП, ТППэпБ, ТППэпЗБ, ТППэпБГ,

ТППэпБбШп, ТППэпЗБбШп, ТППэпт, ТПВ, ТПВнг, ТСВ,

ТСВнг, ТППШв, ТППШнг, ТППБбШв, ТППБбШнг

ОАО "Завод "Сарансккабель"

г. Саранск

www.saranskkabel.ru

(8342) 29-71-13

ТППэп, ТППэпЗ, ТППэпБГ, ТППэпБбШп, ТППэпЗБбШп,

ТППэпт, ТППэпзт, ТПВ, ТПВнг, ТПВ нг-LS, ТСВ, ТСВнг,

ТСВнг-LS, ТППШв, ТППШнг, ТППБбШв, ТППБбШнг,

ТППКШв, ТППШнг, ТППШт, ТППШтз, ТППШтк

ОАО "Сибкабель" г. Томск

www.sibkabel.ru

(3822) 65-25-65

ТППэп, ТППэпЗ, ТППэпБ, ТППэпБГ, ТПВ, КТАПВ, КТАПВТ,

ТППШв

ОАО "Электрокабель"

Кольчугинский завод"

г. Кольчугино

www.elcable.ru

(49245) 21-835

ТППэп, ТПпП, ТППэпЗ, ТПпПЗ, ТППэпБбШп, ТППэпЗБбШп,

ТПпПБбШп, ТПпПЗБбШп, ТППэпБ, ТППэпБГ, ТППэпЗБ,

ТПпПБГ, ТПпПЗБГ, ТПпПЗБ, ТПпПБ, ТППэпт.ТПВ, ТПВнг,

ТГ, ТБ, ТБГ, ТСВ, ТСВнг

ООО "Эликс-Кабель"

г. Реутов М.О.

www.elixcable.ru

(495) 980-78-60

Шахтные кабели ЭКС-ТАС (раздел 2.6.2)

"АТЛАС" г. Москва

www.atlastpk.ru

(495) 517-15-34

ТПП, ТСВ

ООО "ЗВИ-КОНТАКТ"

г. Москва

www.zvicom.ru

(495) 517-05-16

ТППэп

Группа компаний

"МЕТАЛЛОИНВЕСТ-МАРКЕТ"

г Москва

(495) 203-37-25 ТППэп и другие

ООО "Нордкабель"

г Москва

www.nordcable.ru

(495) 107-01-40

ТППэп ТППэпЗ

ООО "Системы и Линии Связи"

г. Москва

www.clc.ru

(495) 197-11-47

ТППэп, ТППэпЗ, ТППэпБбШп, ТСВ, ТСВнг, ТГ

ООО "ЭЛЕКОН"

г. Подольск М.О.

www.ooo-elecon.ru

(495) 996-93-94

ТППэп

ЗАО "МТД

"Энергорегионкомплект" г. Москва

(495) 258-99-58

e-mail: erc@erc.ru

ТППэп, ТППэпЗ, ТППэпБ, ТППэпБГ, ТППэпБбШп, ТПВ,

ТПВнг, ТСВ, ТСВнг

Подробные сведения о производителях и поставщиках кабельной продукции приведены в

разделе 6.

2.6.2. Кабели телефонные абонентские шахтные

производства ООО "Эликс-Кабель"

Производитель

ООО "Эликс-Кабель"

Адрес: Россия, 143952, Московская область, г. Реутов, ул. Транспортная, влад. 7 Г

Тел./факс: (495) 980-78-60 (многоканальный)

E-mail: info@elixcable.ru

Web: www.elixcable.ru

Область применения

Кабели предназначены для организации абонентских сетей связи в подземных выработках

рудников и шахт, в том числе опасных по газу и пыли, а также в других взрывоопасных

зонах помещений и наружных установок в соответствии с нормативными документами по

безопасности. Кабели выпускаются в соответствии с ТУ 3574-006-001.450.628-02-2003.

РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 117

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Выпускаемые марки

Марки Назначение

ЭКС-ТАС, ЭКС-ТАСЭ,

ЭКС-ТАСз

Предназначены для организации абонентских сетей связи в подземных выработках шахт и на

поверхности, в том числе и во взрывоопасных зонах, при высоком уровне внешних электромагнитных

наводок (ЭКС-ТАСЭ) и при опасности затопления на длительный срок (ЭКС-ТАСз).

ЭКС-ТАС6

Кабель предназначен для организации абонентских сетей связи в подземных выработках шахт и на

поверхности, в том числе и во взрывоопасных зонах, а также при опасности повреждения грызунами.

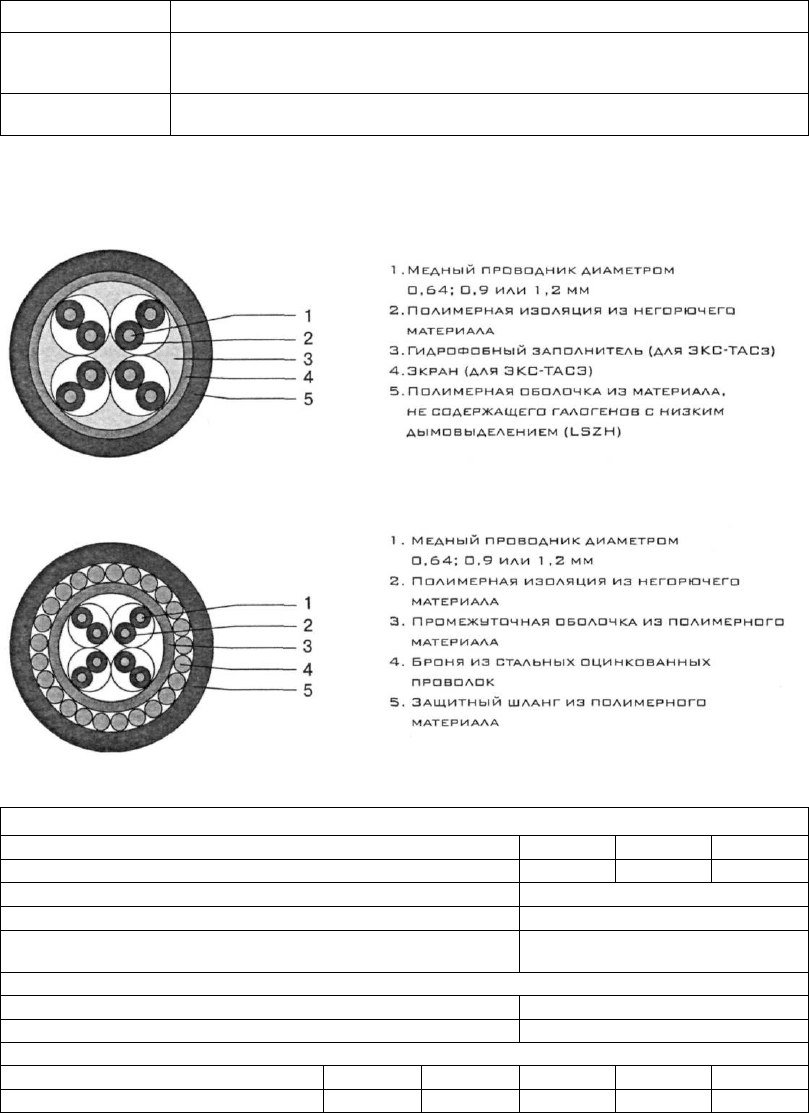

Конструкции кабелей

Кабели марок ЭКС-ТАС, ЭКС-ТАСЭ, ЭКС-ТАСз

Кабель марки ЭКС-ТАСб

Технические параметры

Электрические характеристики

Диаметр жил, мм 0,64 0,9 1,2

Электрическое сопротивление жил не более, Ом/км 55 28 16

Электрическая емкость цепи не более, нФ/1 км 60

Сопротивление изоляции жил не менее, мОм×км

5000

Пробивное напряжение между проводниками, а также между проводом и

экраном в течение 2 мин, В

1000

Климатические условия

Рабочая температура, °С -40... +50

Температура монтажа, °С -10... +50

Массогабаритные характеристики кабеля с жилой диаметром 0,64 мм

Количество пар 1 2 5 10 20

Внешний диаметр, мм 6 8,5 10 12,5 22

РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 118

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Масса не более, кг/км 29 50 80 135 251

Массогабаритные характеристики кабеля с жилой диаметром 0,9 мм

Количество пар 2 5 10 20

Внешний диаметр, мм 9,5 13,5 15 24

Масса не более, кг/км 85 129 155 267

Массогабаритные характеристики кабеля с жилой диаметром 1,2 мм

Количество пар 5 10 20

Внешний диаметр, мм 14,6 18,4 28,6

Масса не более, кг/км 183 324 610

На все конструкции кабелей имеется разрешение Госгортехнадзора России № РРС 04-10281.

2.6.3. Кабели симметричные высокочастотные

В данную группу входят кабели с кордельно-полистирольной или полиэтиленовой

пленко-пористой изоляцией, предназначенные для магистралей и соединительных линий в

системах с частотой до 5 МГц, и работающие при переменном напряжении дистанционного

питания до 690 В частотой 50 Гц или постоянном напряжении до 1000 В.

Марки и элементы конструкции

Марка кабеля

Изоляция

С - кордельно-полистирольная

Пп - пленко-пористая полиэтиленовая

Оболочка

С -

свинцовая

А - алюминиевая

Защитный покров

МКСГ С С отсутствует

МКСБ С С Б

МКСБГ С С БГ

МКСАШп С А Шп

МКСАБп С А Бп

МКСАБпГ С А БпГ

МКСАБпШп С А БпШп

МКПпАШп Пп А Шп

МКПпАБп Пп А Бп

МКПпБпШп Пп А БпШп

МКГПпАШп

Пп с дополнительной

герметизацией сердечника

А Шп

МКГПпБпШп То же А БпШп

Кабели типа МКС с кордельно-полистирольной изоляцией выпускаются в соответствии с

ГОСТ 15125-92, кабели типа МКПп с полиэтиленовой пленко-пористой изоляцией по

отдельным техническим условиям. Кроме указанных марок могут выпускаться кабели с

другой комбинацией конструктивных элементов.

Конструктивные параметры

Токопроводящие жилы кабелей выполняют из медной проволоки диаметром 1,2 мм.

В кабелях типа МКС жила обматывается полистирольным корделем диаметром 0,8 мм и

полистирольной лентой, наложенной с перекрытием. Изоляция кабелей типа МКПп состоит

из трех концентрических слоев полиэтилена, из которых средний промежуточный слой имеет

пористую структуру.

РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 119

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Четыре изолированные жилы скручиваются в четверки, в которой две жилы,

расположенные по диагонали образуют рабочую пару. Сердечник состоит из 4-х или 7-ми

скрученных четверок.

Для прокладки магистралей вдоль электрифицированных железных дорог могут

выпускаться кабели типа МКПп отдельных марок с диаметром жил 1,05 мм.

Условия эксплуатации

Кабели предназначены для эксплуатации при температуре окружающей среды от -30 до

+50 °С. Срок службы кабелей с кордельно-полистирольной изоляцией составляет не менее 40

лет, с полиэтиленовой пленко-пористой изоляцией - не менее 30 лет.

Производители и поставщики

Предприятие Контактная информация Марки продукции

ЗАО "Самарская кабельная компания"

г. Самара

www.samaracable.ru

(846) 279-12-10

МКСАШп, МКСАБп, МКСАБпШп, МКСАБпГ, МКПпАШп,

МКПпАБп, МКПпАБпШп, МКПпАБпГ, МКГПпАШп,

МКГПпАБпШп

ОАО "Электрокабель" Кольчугинский

завод" г. Кольчугино

www.elcable.ru

(49245) 21-835

МКСГ, МКСБ, МКСБГ, МКСГШп, МКСБШп

ООО "Системы и Линии Связи"

г. Москва

www.clc.ru

(495) 197-11-47

МКСБ, МКСГ, МКСАШп

Подробные сведения о производителях и поставщиках кабельной продукции приведены в

разделе 6.

2.6.4. Кабели симметричные низкочастотные

В данную группу входят кабели с полиэтиленовой пористой и кордельно-бумажной

изоляцией для соединения телефонных и телеграфных узлов, устройств кабельных вводов и

вставок в воздушные линии связи, устройств соединительных линий между АТС.

Марки и элементы конструкции

Марка кабеля

Изоляция

П -

полиэтиленовая пористая

Б - кордельно-бумажная

Оболочка

С -

свинцовая

А - алюминиевая

Защитный покров

ТЗПАШп П А Шп

ТЗПАБп П А Бп

ТЗПАБпШп П А БпШп

ТЗГ Б С отсутствует

ТЗБ Б С Б

ТЗБГ Б С БГ

Кабели типа ТЗП выпускаются в соответствии с ТУ 16.505.715-75, кабели типа ТЗ -

ТУ16.К01-21-98.

Конструктивные параметры

Токопроводящие жилы кабелей выполняют из медной проволоки диаметром 0,9 мм или

1,2 мм. Изолированные жилы скручивают в четверки. Кабели типа ТЗП изготавливают с

числом четверок 4; 7; 14; 19, кабели типа ТЗ с числом четверок 3; 4; 7; 12; 14; 19; 27; 37; 52.

Условия эксплуатации

Кабели с полиэтиленовой пористой изоляцией предназначены для эксплуатации при

температуре окружающей среды от -30 до +50 °С, с кордельно-бумажной изоляцией - при

температуре окружающей среды от -45 до +45 °С. Срок службы кабелей с полиэтиленовой

пористой изоляцией составляет не менее 20 лет, с кордельно-бумажной изоляцией - не менее

30 лет.

РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 120

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Производители и поставщики

Предприятие Контактная информация Марки продукции

ЗАО "Самарская кабельная

компания" г. Самара

www.samaracable.ru

(846) 279-12-10

ТЗПАШп, ДЗПАБп, ТЗПАБпШп

ОАО "Электрокабель"

Кольчугинский завод"

г. Кольчугино

www.elcable.ru

(49245) 21-835

ТЗГ, ТЗБ, ТЗБГ

ООО "Системы и Линии Связи"

г. Москва

www.clc.ru

(495) 197-11-47

ТЗГ, ТЗБ

Подробные сведения о производителях и поставщиках кабельной продукции приведены в

разделе 6.

2.6.5. Кабели симметричные зоновые

В данную группу входят кабели с полиэтиленовой изоляцией одночетверочные,

предназначенные для кабельных линий зоновой связи для частот до 250 кГц, и работающие

при переменном напряжении дистанционного питания до 690 В частотой 50 Гц.

Марки и элементы конструкции

Марка кабеля

Оболочка

А -

алюминий

П - полиэтилен

Защитный покров

ЗКАШп А Шп

ЗКАБп А Бп

ЗКАКпШп А КпШп

ЗКП П отсутствует

ЗКПБ П Б

Кабели выпускаются в соответствии с ТУ 16.505.233-96.

Конструктивные параметры

Токопроводящие жилы кабелей выполнены из медной проволоки диаметром 1,2 мм со

сплошной полиэтиленовой изоляцией наружным диаметром 3,4 мм. Изолированные жилы

скручиваются в четверку вокруг полиэтиленового корделя диаметром 1,3 мм с шагом 150 мм.

Жилы одной пары имеют красный и желтый (натуральный цвет), жилы другой - синий

(голубой) и зеленый.

Сверху на скрученную четверку накладывается поясная изоляция в виде заполнения из

композиции полиэтилена. В случае выполнения поясной изоляции с ПЭТФ-лентой к марке

кабеля добавляется индекс "м" (марки ЗКАШпм, ЗКАБпм, ЗКАКпШпм, ЗКПм, ЗКПБм).

Поверх поясной изоляции кабелей с полиэтиленовой оболочкой располагается экран из

медной или алюминиевой фольги. Справочные значения наружного диаметра и массы

кабелей приведены в таблице 2.6.5-1.

Таблица 2.6.5-1. Наружный диаметр и масса кабелей

Марка кабеля Наружный диаметр, мм Масса, кг/км

ЗКАШп 20 400

ЗКАБп 28 1100

ЗКАКпШп 30 1200

ЗКП 17 270

ЗКПБ 26 800

Условия эксплуатации

Кабели предназначены для эксплуатации при температуре окружающей среды от -40 до

+50 °С, срок службы составляет не менее 20 лет.
