РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 131
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 132
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
RG-59 RG-6 RG-7 RG-11
Описание РК 75 ®
3,7-а48Внг 4,3-а45Внд 4,8-а45Внд 4,8-м78Внд
7,2-а65Пнг 7,2-м85Пог
Внутр. проводник Ом/км 35 22,5 17,8 17,8 8,4 8,4
Сопротивление
Внешн. проводник Ом/км 27,1 25,6 24,5 10,8 10,8 9,7
5 МГц дБ/100 м 1,9 1,55 1,39 1,32 0,94 0,9
50 МГц дБ/100 м 5,99 4,96 4,35 4,13 2,98 2,83
500 МГц дБ/100 м 19,02 15,09 13,78 13,09 9,51 9,05
Затухание
при 20 °С
2150 МГц дБ/100 м 40,88 33,22 29,63 28,16 20,6 19,62
Обратные потери
30-470 МГц ДБ >23 >23 >23 >23 >23 >23
Экранирование 5-10 МГц ДБ >65 >65 >65 >75 >65 >85
Конструкция
Медь Медь Медь Медь Медь Медь
Центральный проводник
Æ мм 0,8 1 1,12 1,12 1,63 1,63
ВПЭ ВПЭ ВПЭ ВПЭ ВПЭ ВПЭ
Диэлектрик
Æ мм 3,7 4,3 4,8 4,8 7,2 7,2
Ламинированная фольга AI/Pet/AI AI/Pet/AI AI/PeVAl Cu/Pet
AI/Pet/AI/
Pet
Cu/Pet
Оплетка
Медь
луженая
Медь
луженая
Медь
луженая
Медь
Медь
луженая
Медь
Плотность заполнения % 48 45 45 78 65 85
Диаметр оплетки мм 4,27 4,9 5,43 5,37 7,95 7,29
ПВХ (FR) ПВХ (LS) ПВХ (LS) ПВХ (LS) ПЭ (LSOH)
ПЭ
(LSFROH)
Оболочка
Æ мм 5,5 6,4 7 7 5,5 10,3
Усилие разрыва Н 80 55 80 80 300 225
Цвет BLACK BLACK BLACK BLACK WHITE BLACK
Масса кабеля кг/км 30,87 40,21 46,73 56,84 89,95 123,55
Коаксиальные кабели для современных систем связи I
RG-8X RG-8
Описание РК 50 ®
1-80В 2.2-80П 4,8-м90В 8-49П 7,2-м50П 8-49Пи 7,2-а90В
Электрические параметры
Волновое сопротивление Ом 50+/-5 50+/-5 50+/-3 50+/-2 50+/-2 50+/-2 50+/-2
Емкость пФ/м 86+/-3 81+/-3 82+/-3 80+/-2 7Э+/-2 80+/-2 7Э+/-2
Скорость распространения % 77 82 81 84 84 84 84
Внутр.
проводник
Ом/км 199,2 35 7,5 3,6 3,1 3,6 3,1
Сопротивление
Внешн.
проводник
Ом/км 38,0 28,3 10,1 11,8 11,5 8,3
5 МГц дБ/100 м 14,98 5,18 1,42 0,93 0,91 1,7 0,98
50 МГц дБ/100 м 47,38 16,4 4,53 2,97 2,92 2,1 3,14
500 МГц дБ/100 м 150,1 52,07 13,81 9,09 8,93 9,6
Затухание
при 20 °С
2150 МГц дБ/100 м 312,19 108,53 30,53 20,18 19,81 21,27
Обратные потери 30-470 МГц ДБ >20 >20 >23 >23 >23 >23
Экранирование 5-10 МГц ДБ >60 >60 >80 >75 >75 >85
Конструкция
Медь Медь Медь Медь Медь Медь Медь
Центральный проводник
Æ мм
0,34 0,8 1,72 2,62 2,7 2,62 2,7
ВПЭ ВПЭ ВПЭ ВПЭ ВПЭ ВПЭ ВПЭ
Диэлектрик
Æ мм
1 2,2 4,8 7,15 7,2 7,15 7,2
Ламинированная фольга Cu/Pet Cu/Pet
AI/Pet/AI/
Pet
Al/Pet/
Al/Pet
Cu/Pet Cu/Pet
Оплетка Медь Медь Медь Медь Медь Медь
Медь
луженая
Плотность заполнения % 80 80 90 49 50 25 90
РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 133
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
RG-8x RG-8
Описание
РК 50 ®
1-80В 2.2-80П 4,8-м90В 8-49П 7,2-м50П
8-49ПИ 7,2-а90В
Диаметр оплетки мм 3,79 1,48 2,68 5,49 7,84 7,95 7,84
ПВХ (ПЭ) ПЭ (ПВХ) ПВХ (ПЭ) ПЭ (ПВХ)
ПЭ (ПВХ)
ПВХ (ПЭ)
ПВХ (ПЭ)
Оболочка
мм 2,3 3,8 7,1 10,3 10,5 10,3 10,3
Цвет BLACK
BLACK
WHITE
BLACK
WHITE
BLACK
WHITE
BLACK
WHITE
BLACK
WHITE
BLACK
WHITE
Масса кабеля кг/км 10,28 18,1 80,31 120 122 138 157,76
Коаксиальные кабели для современных систем связи II
Описание РК 50 ® 1.5-85В 2.8-85П 3-85П 4-а85П 4,8-а85П 7,2-а85П
Электрические параметры
Волновое сопротивление Ом 50+/-5 50+/-5 50+/-3 50+/-2 50+/-2 50+/-2
Емкость пФ/м 100+/-3 81+/-3 82+/-3 80+/-2 7Э+/-2 80+/-2
Скорость распространения % 66 80 83 84 85 85
Внутр. проводник Ом/км 266 24,94 17,59 10,50 6,96 4,56
Сопротивление
Внешн. проводник Ом/км 31,2 16,08 16,10 12,76 7,25 5,41
5 МГц дБ/100 м 5,5 2,6 2,4 1,8 1,4 0,9
50 МГц дБ/100 м 17,7 8,3 7,7 5,9 4,7 3,1
500 МГц дБ/100 м 53,9 25,3 23,4 18,1 14,3 9,5
Затухание
при 20 °С
2150 МГц дБ/100 м 118,3 55,7 51,5 39,9 31,6 21,1
Экранирование 30-1000 МГц ДБ >80 >80 >80 >90 >90 >90
Конструкция
Медь Медь Медь Медь Медь Медь
Центральный проводник
Æ
дюймы/мм
0,181/0,46 0,037/0,94 0,044/1,12 0,056/1,42 0,070/1,78 0,108/2,74
ПЭ ВПЭ ВПЭ ВПЭ ВПЭ ВПЭ
Диэлектрик
Æ мм
1,5±0,05 2,8±0,05 3,0±0,05 4,0±0,05 4,8±0,05 7,2+0,05
Ламинированная фольга
AI/Pet/AI/
Pet
AI/Pet/AI/
Pet
AI/Pet/AI/
Pet
Оплетка
Медь
луженая
Медь
луженая
Медь
луженая
Медь
луженая
Медь
луженая
Медь
луженая
Плотность заполнения % 85 85 85 85 85 85
ПВХ ПЭ ПЭ ПЭ ПЭ ПЭ
Оболочка
Æ
дюймы/мм
0,110/2,79 0,195/4,95 0,200/5,08 0,240/6,10 0,300/7,62 0,405/10,29
Цвет BLACK BLACK BLACK BLACK BLACK BLACK
Масса кабеля кг/км 22 31 34 51 82 103
2.6.9. Провода связи
Марки и области применения
Марка провода ГОСТ, ТУ Область применения
ПВЖ, ППЖ,
ПТВЖ, ПТПЖ
ТУ16.К301-87 Трансляционные провода
ПКСВ ТУ 16.К71 -80-90
Кроссовый провод для осуществления нестационарных включений, в кроссах
телефонных станций при постоянном напряжении до 120 В
П-274М ТУ 16-505.221-78 Для полевой связи
ПРППМ, ПРПВМ ТУ 16-705.450-87
Для абонентских линий телефонной связи и распределительных сетей
проводного вещания на напряжение до 380 В частотой до 10 кГц
ТРП.ТРВ ТУ16.К04.005-89
Для стационарной скрытой и открытой абонентской проводки телефонной
распределительной сети
ШТЛ ТУ 16.505.268-76 Для соединения стенных розеток с телефонными аппаратами
РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 134
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
Конструктивные параметры
Марка провода Конструктивное выполнение
ПВЖ
С токопроводящей жилой из о
цинкованной стальной проволоки диаметрами 1,4 и 1,8 мм
с изоляцией из поливинилхлоридного пластиката
ППЖ То же с изоляцией из светостабилизированного полиэтилена
ПТВЖ
С двумя токопроводящими жилами из оцинкованной стальной проволоки диаметром 0,6; 1,2; 1,8 мм,
уложенными параллельно в одной плоскости, изолированные поливинилхлоридным пластикатом, с
плоским разделительным основанием
ПТПЖ То же с изоляцией из светостабилизированного полиэтилена
ПКСВ
С двумя, тремя или четырьмя однопроволочными медными жилами диаметром 0,5 мм, изолированными
поливинилхлоридным пластикатом толщиной 0,3 мм и скрученными между собой с шагом не более 15
диаметров по скрутке
П-274М
С двумя, скрученными в пару, токопроводящими жилами из медных и стальных оцинкованных проволок с
изоляцией из светостабилизированного полиэтилена высокой плотности толщиной 0,5 мм
ПРППМ
С двумя параллельно уложенными медными жилами диаметром 0,9 мм или 1,2 мм, с полиэтиленовой
изоляцией и с общей оболочкой из светостабилизированного полиэтилена
ПРПВМ То же с оболочкой из поливинилхлоридного пластиката
ТРП
С двумя медными жилами диаметрами 0,4 или 0,5 мм, уложенными параллельно и изолированными
полиэтиленом толщиной 0,7 мм с разделительным основанием размером 0,9x2,0 мм
ТРВ То же с изоляцией из поливинилхлоридного пластиката
ШТЛ
С медными многопроволочными жилами сечением 0,12 мм
2
, изолированными поливинилхлоридным
пластикатом толщиной 0,3 мм и скрученными между собой с шагом не более 12 диаметров по скрутке, в
оболочке из поливинилхлоридного пластиката
Конструктивные данные проводов марок ПВЖ, ППЖ, ПТПЖ, ПТВЖ приведены в
таблице 2.6.9-1, проводов марки ПКСВ в таблице 2.6.9-2, ПРППМ и ПРПВМ в таблице 2.6.9-
3, ТРП и ТРВ в таблице 2.6.9-4, ШТЛ в таблице 4.6.7-5.
Токопроводящие жилы провода марки П-274М скручивают из 3 стальных проволок
диаметром 0,3 мм и 4 медных проволок того же диаметра. В центре располагается стальная
проволока, а в наружном повиве - медные и стальные по схеме: 2+1+2+1. Максимальный
диаметр изолированной жилы - 2,3 мм. Изолированные жилы скручиваются в пару с шагом
80-100 мм. Масса провода около 15 кг/км. Сопротивление 1 км жилы - 65 Ом.
Таблица 2.6.9-1. Конструктивные данные проводов
марок ПВЖ, ППЖ, ПТВЖ, ПТПЖ
Марка
Типоразмер,
мм
Толщина
изоляции, мм
Размер
разделительного
основания, мм
Диаметр, мм
(размер)
Сопротивление
1 км жилы, Ом
Масса, кг/км
ПВЖ 1,4 0,8 - 3,0 100 20
1,8 0,8 - 3,4 70 28
ППЖ 1,4 0,8 - 3,0 100 18
1,8 0,8 - 3,4 70 26
ПТВЖ 2x0,6 0,6 0,6x2,0 1,8x5,6 550 12,5
2x1,2 0,7 0,7x2,0 2,6x7,2 140 31
2x1,8 0,7 0,7x2,0 3,2x8,4 70 57
ПТПЖ 2x0,6 0,6 0,6x2,0 1,8x5,6 550 10
2x1,2 0,7 0,7x2,0 2,6x7,2 140 27
2x1,8 0,7 0,7x2,0 3,2x8,4 70 52
РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 135
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
Таблица 2.6.9-2. Конструктивные данные проводов марки ПКСВ
Число жил Максимальный наружный диаметр, мм Масса, кг/км Расцветка жил
2 2,8 6,3 белый, синий
3 3,0 8,5 белый, синий, красный
4 3,4 11,3
белый, синий, красный,
зеленый
Таблица 2.6.9-3. Конструктивные данные проводов марок ПРППМ и ПРПВМ
Марка провода
Диаметр
жилы, мм
Толщина
изоляции, мм
Толщина
оболочки, мм
Максимальный
наружный размер,
мм
Масса, кг/км
0,9 0,5 0,7 3,9x7,8 27
ПРППМ
1,2 0,6 0,8 4,6x9,2 42
0,9 0,5 0,7 3,9x7,8 31
ПРПВМ
1,2 0,6 0,8 4,6x9,2 48
Таблица 2.6.9-4. Конструктивные данные проводов марок ТРП и ТРВ
Марка провода Диаметр жилы, мм
Максимальный
наружный размер, мм
Масса, кг/км
0,4 2,2x6,4 8
ТРП
0,5 2,3x6,6 10
0,4 2,2x6,4 11
ТРВ
0,5 2,3x6,6 13
Таблица 2.6.9-5. Конструктивные данные проводов марки ШТЛ
Число жил Максимальный наружный диаметр, мм Расцветка жил
2 4,5 белый, синий
3 3,0 белый, синий, красный
4 3,4 белый, синий, красный, зеленый
5 2,8 белый, синий
6 3,0 белый, синий, красный
7 3,4 белый, синий, красный, зеленый
Кроме указанных марок по отдельным техническим условиям могут производиться
различные модификации указанных марок, например: провод марки ПРПМ, отличающийся
от провода ПРППМ наличием общей изоляционно-защитной оболочки; провод марки
ПРППМт с дополнительным стальным тросом, уложенным параллельно с токопроводящими
жилами; или провод марки ШТЛП, отличающийся от ШТЛ плоским исполнением.
Условия эксплуатации
Сведения о температуре окружающей среды, при которой допускается эксплуатация
проводов, и их сроки службы приведены в таблице 2.6.9-6.
Таблица 2.6.9-6. Эксплуатационные параметры проводов связи
Марка провода Диапазон рабочих температур, °С Срок службы, лет, не менее
ПВЖ, ППЖ, ПТВЖ, ПТПЖ от -40 до +60 10
ПКСВ от-10 до+50 5
РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 136
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
Марка провода Диапазон рабочих температур, °С Срок службы, лет, не менее
П-274М от -50 до +65 15
ПРППМ от -60 до +50 10
ПРПВМ от -40 до +60 10
ТРП от -60 до +65
12 при наружной прокладке 25 при
внутренней прокладке
ТРВ от -40 до +65 То же
ШТЛ от -10 до +55 12
Производители и поставщики
Предприятие Контактная информация Марки продукции
ЗАО "Амурский Кабельный Завод"
г. Хабаровск
www.amurkabel.ru
(4212) 53-88-44
ПТПЖ, П-274М, ПРППМ
ЗАО "Кабельный завод
"Кавказкабель"
г. Прохладный
www.kavkazkabel.com.ru
(86631) 2-27-41
ПКСВ, ПРППМ, ТРВ, ТРП
ОАО "Одескабель"
г. Одесса
www.odeskabel.com
(38 048) 716-14-05
П-274М, ПКСВ, ПРППМ, ПРППМт, ТРП
ЗАОр "НП "Подольсккабель"
г. Подольск
www.podolskkabel.ru
(495) 502-78-83
П-274М, ПКСВ, ПРППМ, ТРВ, ТРП, ШТЛ
ОАО "Псковкабель"
г. Псков
www.pscovkabel.ru
(8112) 79-18-07
ПКСВ, ПРПВМ, ПРППМ, ТРП, ШТЛ
ООО "Рыбинскэлектрокабель"
г. Рыбинск
www.rec-pvc.ru
(4855) 288-988
П-274М, ПРППМ
ЗАО "Самарская кабельная
компания" г. Самара
www.samaracable.ru
(846) 279-12-10
ПКСВ, ПРПВМ, ПРППМ, ТРП
ОАО "Сибкабель"
г. Томск
www.sibkabel.ru
(3822) 65-25-65
ПКСВ, ПРППМ, ТРП
ОАО "Завод "Чувашкабель"
г. Чебоксары
www.chuvashcable.ru
(8352)63-16-54
ПКСВ, ПРПВМ, ПРППМ, ТРП
ОАО "Электрокабель" Кольчугинский
завод"
г. Кольчугино
www.elcable.ru
(49245) 21-835
П-274М, ПТПЖ, ПКСВ, ПРПМ, ТРП
ООО "Автэк"
г. Климовск М.О.
(495) 540-32-49
e-mail: awtek@bk.ru
П-274М, ПРППМ, ТРП, ШТЛП
"АТЛАС"
г. Москва
www.atlastpk.ru
(495) 517-15-34
П-274М, ПТПЖ, ПРППМ, ТРП, ШТЛП
ООО "ЗВИ-КОНТАКТ"
г. Москва
www.zvicom.ru
(495) 517-05-16
ПКСВ, ПРППМ, ТРП
Группа компаний
"МЕТАЛЛОИНВЕСТ-МАРКЕТ"
г. Москва
(495) 203-37-25 ПТПЖ, П-274М, ПРППМ
ООО "Нордкабель"
г. Москва
www.nordcable.ru
(495) 107-01-40
П-274М, ПКСВ, ПРППМ, ПТПЖ, ТРП
ООО "Системы и Линии Связи"
г. Москва
www.clc.ru
(495) 197-11-47
П-274М, ПКСВ, ПРППМ, ТРП
ООО "ЭЛЕКОН"
г. Подольск М 0.
www.ooo-elecon.ru
(495) 996-93-94
П-274М, ПРППМ, ТРП, ШТЛ, ШТЛП
Подробные сведения о производителях и поставщиках кабельной продукции приведены в
разделе 6.
РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 137
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
2.6.10. Кабели для структурированных кабельных систем (СКС)
В данную группу входят кабели на основе витой пары с медными токопроводящими
жилами в пластмассовой изоляции с пластмассовой оболочкой (также в технической
литературе встречается не совсем корректное название "LAN-кабели"). Основная масса
применяемых в России кабелей для СКС ориентируются на соответствие международному
стандарту ISO/IEC 11801, а также американскому стандарту TIA/EIA-568-A.
Типы, элементы конструкции и области применения
В основном кабели для СКС на основе витой пары образуют следующие группы:
- так называемые "горизонтальные кабели" для внутренней прокладки;
- кабели для наружной прокладки с конструкцией сердечника, аналогичного
"горизонтальным кабелям";
- многопарные кабели для внутренней и наружной прокладки;
- кабели для шнуров.
В зависимости от типа сетей, в которых используются кабели, стандарты разделяют их на
категории (таблица 2.6.10-1). Принятые обозначения данных кабелей в зависимости от
степени экранирования приведены в таблице 2.6.10-2.
Наиболее распространены горизонтальные кабели для внутренней прокладки, которые
представляют собой четыре витые пары, заключенные в общую пластмассовую оболочку.
Они предназначены для фиксированного монтажа участков систем от кроссового
оборудования до розеток рабочих мест. Конструкция такого кабеля типа UTP показана на
рис. 2.6.10-1.
Таблица 2.6.10-1. Категории кабелей
Параметры передачи
Категория
Максимальная частота, Мгц Максимальная скорость, Мбит/с
3 16 -
4 20 -
5 100 100
5е 100 1000
6 250 1000
Таблица 2.Б.10-2. Обозначение горизонтальных кабелей
Обозначение Экран
UTP отсутствует
STP экран по каждой паре
S/UTP (FTP) общий экран
S/STP экран по каждой паре и общий экран

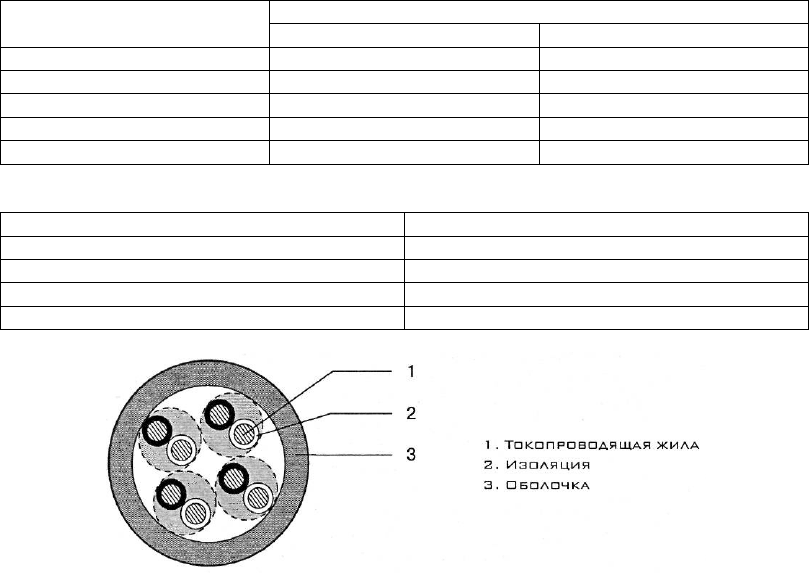

Рисунок 2.6.10.-1. Конструкция горизонтального кабеля типа UTP
РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 138
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
Кабели для наружной прокладки имеют конструктивные элементы, обеспечивающие
дополнительную защиту сердечника от температурных и механических нагрузок.
Многопарные кабели имеют число пар более четырех (в основном до 100 пар, но могут
иметь и больше). Они используются для магистральных соединений при внутренней и
наружной прокладке и могут иметь различную степень экранирования и защитных покровов.
Кабели для шнуров предназначены для изготовления гибких соединительных и
оконечных компонентов, допускающих подвижность, и отличаются наличием
многопроволочных токо-проводящих жил.
Конкретные марки кабелей, выпускаемых кабельными заводами, приведены в таблице
2.6.10-3.
Таблица 2.6.10-3. Марки кабелей для СКС
Тип кабеля Категория
Обозн. экранирования
(таблица 2.6.10-2)
Выпускаемые марки
UTP
ГВПВ-5, КВП, ККПВ-5, КПВ-ВП, КССПВ, НВП,
НВПп
FTP ГВПВЭ-5, КССПЭфВ, НВПЭ, КПВЭ-ВП
5, 5е
S/STP ГВПВЭ/Э-5, ККПэВ-5, КПВЭО-ВП
Горизонтальные кабели для
внутренней прокладки
6 UTP ГВПВ-6, КПВ-ВП
Кабели для наружной прокладки с
усиленной пластмассовой оболочкой
5, 5е FTP КПВу-ВП, КССПВэп
UTP ГВПВ-5 с тросом, КППт-ВП
FTP ГВПВЭ-5 с тросом, КППЭт-ВП
Кабели для наружной прокладки с
несущим тросом
5, 5е
S/STP ГВПВЭ/Э-5 с тросом
UTP МВПЗБШп-5
FTP МВПЗБШпЭ-5
Кабели для наружной прокладки
бронированные
5
S/STP МВПЗБШпЭ/Э-5
UTP ТПВ-КатЗ, МВПВ-5, КПВ-ВП
FTP ТПВэ-КатЗ, МВПВЭ-5, КПВЭ-ВП
Многопарные кабели 3, 5, 5е
S/STP МВПВЭ/Э-5
UTP ШВПВ-5
Кабели для шнуров 5, 5е
FTP ШВПВЭ-5
Конструктивные и электрические параметры
Основные технические параметры горизонтальных кабелей по стандарту ISO/IEC 11801
приведены в таблице 2.6.10-4. Параметры многопарных кабелей и кабелей для шнуров в
основном аналогичны.
Приведенные параметры кабелей достигаются за счет выполнения медных проводников и
изоляции с максимально близкими геометрическими и электрическими параметрами. Как
правило на практике диаметры токопроводящих жил для лучшего соединения с разъемами
выполняются диаметром 0,52 мм (AWG 24), 0,57 мм (AWG 23), 0,64 мм (AWG 22). При этом
изоляция кабелей выполняется из сплошного полиэтилена (полипропилена) или пленко-
пористой конструкции. Шаг скрутки каждой пары по всей длине кабеля должен
поддерживаться предельно стабильно, а шаги скрутки каждой пары должны отличаться друг
от друга и быть некратными. В конструкции кабелей 6-й категории используется
крестообразный сепаратор, увеличивающий расстояние между отдельными парами и
соответственно переходное затухание.
Внешние оболочки кабелей могут выполняться из различных материалов, в том числе и
негорючих. Наиболее типовая оболочка для горизонтальных кабелей для внутренней
прокладки представляет собой трубку из поливинилхлоридного пластиката серого цвета с
добавкой мела для лучшего обламывания при разделке. Наружные оболочки кабелей для
наружного применения обычно выполняются из полиэтилена.
Параметры передачи для кабелей категорий 5, 5е на различных частотах при длине 100 м
по стандарту TIA/EIA-568-A приведены в таблице 2.6.10-5.
РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 139
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
РАЗДЕЛ 2: КАБЕЛИ И ПРОВОДА С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ 140
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
