РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 251
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
Применение оптических кабелей
ДПС (СПС)
ОПС
ДА2
ДП2
ДАС (ДАУ)
ДПЛ (СПЛ)
ДПО (СПО)
ДАО
ДПТ
ДОМ
ОПТ
ДОЛ
ОАС
Внутри зданий и сооружений в
кабелепроводах и по кабельростам
+ + - - + + + - + + + + +
В коллекторах и туннелях + + + + + + + + - + - + +
В кабельной канализация + + + + + + - + - + - + +
Прокладка в траншею в грунтах всех групп + + + + + + - + + + - + +
Пневмопрокладка в защитных полиэтиленовых
трубах (ЗПТ)
+ + - - - + + + + - + + +
Прокладка ножевым кабелеукладчиком
в грунтах 1-3 групп, кроме грунтов, подверженных
мерзлотным деформациям
+ + + + + + - - - + - - +
В грунтах 4-5 групп, в скальных грунтах и грунтах,
подверженных мерзлотным деформациям
- - + + - - - - - + - - -
Переходы через болота, неглубокие водные
преграды, несудоходные реки
+ - + + + + - - - - - + +
Переходы через глубокие водные преграды,
включая судоходные реки
- - + - + - - - - - - - -
При опасности повреждения грызунами + + + + + 4 - - - + - + +
При повышенных требованиях по защите от
проникновения воды и водородной коррозии
- - + - + + - + - - - + -
При повышенных требованиях по стойкости к
механическим воздействиям
- + + - _ - - - - - - -
При повышенных требованиях по устойчивости к
внешним электромагнитным воздействиям
- - - - - + - + + + -
Подвеска с креплением к внешним несущим
элементам зданий и сооружений
+ t - - + + + + + + + + +
Использование элементов конструкции для
обнаружения местоположения кабеля
+ + + + + + - + - - - + +
Подвеска на опорах воздушных линий связи,
опорах контактной сети горэлектротранспорта
- - - - - - + - + + + - -
Подвеска между зданиями,
по элементам зданий и сооружений
+ + - - + - + - + + + - +
Подвеска на опорах воздушных линий
электропередач, контактной сети и
автоблокировки железных дорог
- - - - - - + - + + + - -
При повышенных требованиях по стойкости к
электрокоррозии
- - - - - - - - + + + - -
Навивка на фазные провода и грозотрос линий
электропередачи
- - - - - - + - - - + - -
При требованиях по нераспространению
горения
+ + - - - + + + + + + + +
РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 252
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

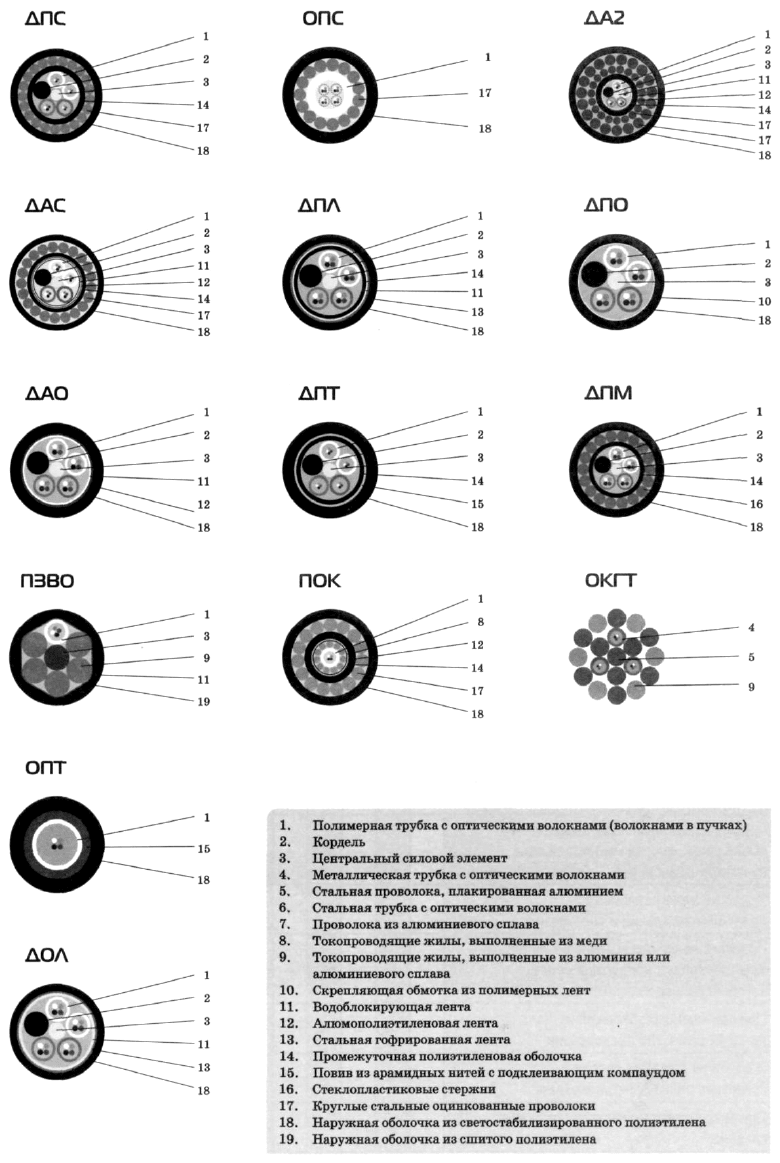

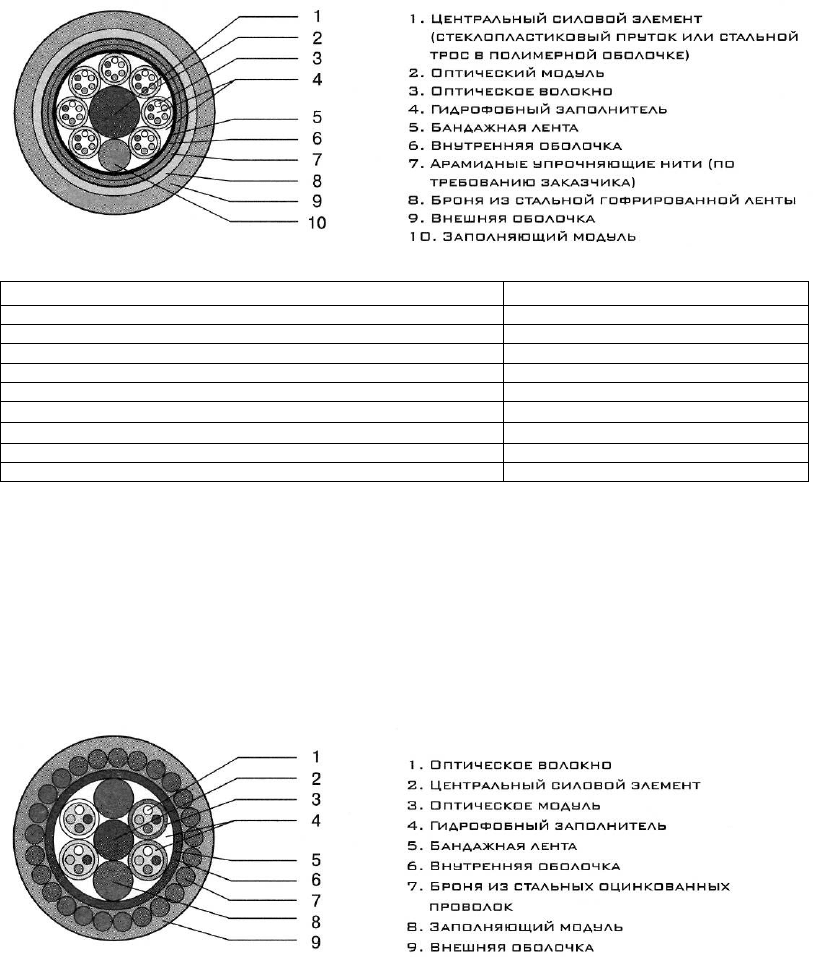

Конструкции оптических кабелей
РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 253
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
3.6. ОПТИЧЕСКИЕ КАБЕЛИ ПРОИЗВОДСТВА
ЗАО "МОСКАБЕЛЬ-ФУДЖИКУРА"
Производитель
ЗАО "Москабель-Фуджикура"
Адрес: 111024, г.Москва, ул. 2-я Кабельная, д.2
Тел.: (495) 728-72-10, 728-72-06, 673-83-15
Факс: (495) 728-72-09
http: www.mk-f.ru
e-mail: mk-f@mk-f.ru
ЗАО "Москабель-Фуджикура" основано 9 сентября 1999 года на базе ЗАО
"Москабельмет" с участием японской фирмы "Фуджикура Лтд".
ЗАО "Москабель-Фуджикура" специализируется на производстве магистральных,
городских и подвесных оптических кабелей. ЗАО "Москабель-Фуджикура" использует в
производстве кабеля оптическое волокно японской фирмы "Fujikura Ltd". Для обеспечения
высокого качества продукции на предприятие оснащено современным оборудованием,
имеется испытательная лаборатория.
ОК ДЛЯ ПРОКЛАДКИ В ГРУНТЕ И КАБЕЛЬНОЙ КАНАЛИЗАЦИИ

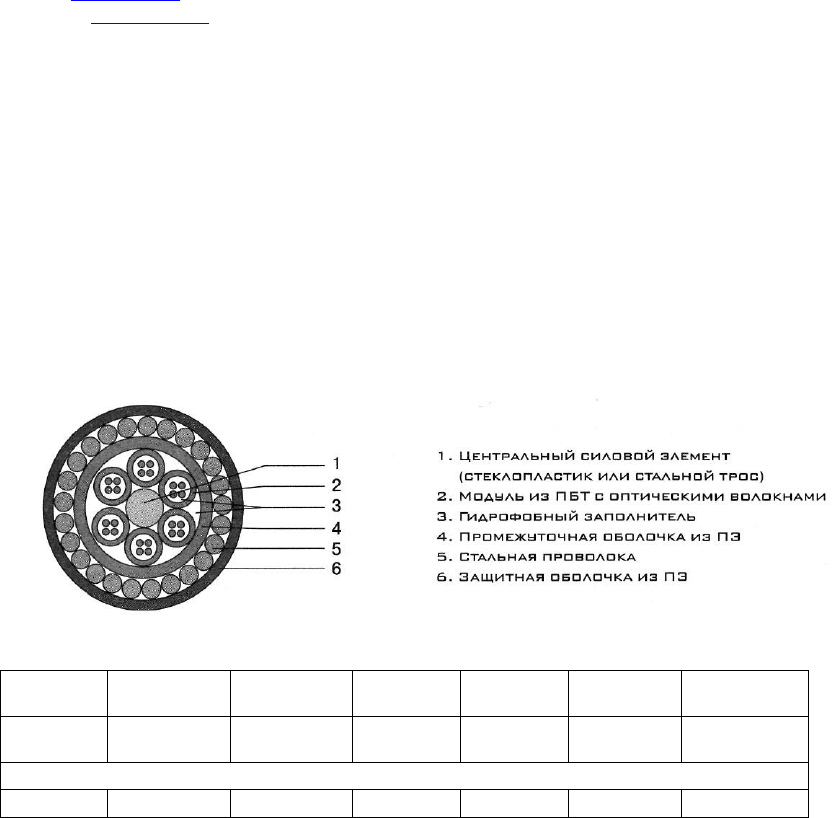

Кабель марки ОМЗКГМ
Предназначен для прокладки в грунтах всех категорий, кроме подверженных мерзлотным
деформациям, в кабельной канализации, трубах, блоках, коллекторах, тоннелях на мостах и в
шахтах, через неглубокие болота и несудоходные реки.
Основные технические характеристики кабеля марки ОМЗКГМ
Количество ОВ
в кабеле
Количество
элементов скрутки
Количество ОВ в
модуле
Диаметр
кабеля, мм
Масса кабеля,
кг/км
Растягивающее
усилие, Н
Раздавливающее
усилие, Н/1см
до 144 6(8*)-12 Д012 13,9...23,5
335-
1056
(380-1087)
7000 600
для исполнения с повышенной механической прочностью
до 40 5 до 8 19,1 до 728 20000 1000
* для конструкции со стальным тросом.
Температура эксплуатации кабеля: от -40°С до +60°С.
РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 254
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

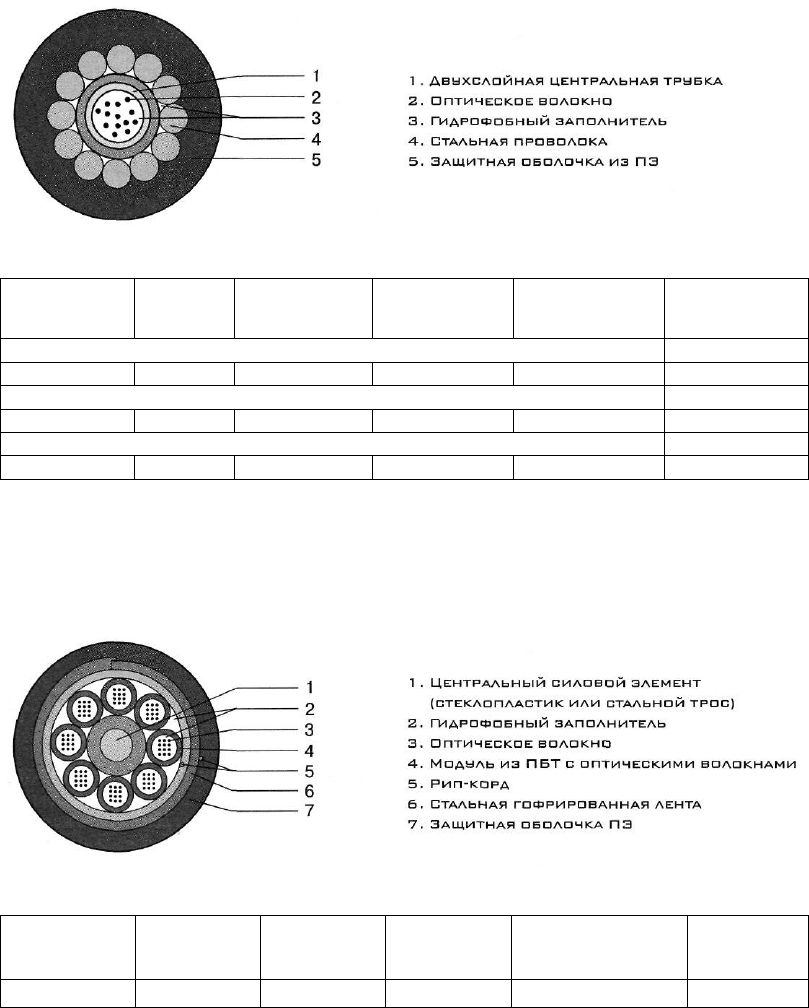

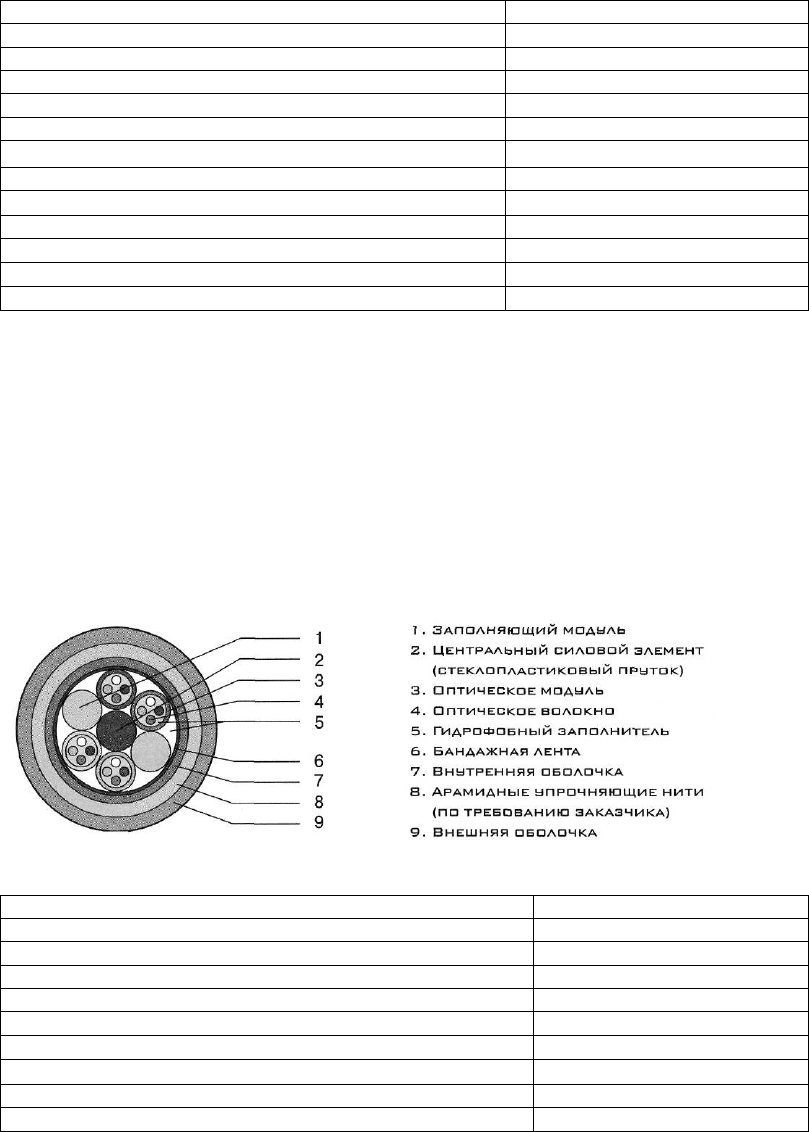

Кабель марки ОМЗКГЦ
Предназначен для прокладки в грунтах всех категорий, кроме подверженных мерзлотным
деформациям, в кабельной канализации, трубах блоках, коллекторах, тоннелях, на мостах и в
шахтах, через неглубокие болота и несудоходные.
Основные технические характеристики кабеля марки ОМЗКГЦ
Количество ОВ в
кабеле
Диаметр
кабеля, мм
Масса кабеля,
кг/км
Растягивающее
усилие, Н
Раздавливающее
усилие, Н/1см
Минимальный
радиус изгиба
кабеля, мм
Для прокладки в канализации
до 24 9,0 до 160 4000 600 180
Для прокладки в грунте
до 24 9,9 до 220 8000 1000 198
Для прокладки в грунте для исполнения с повышенной механической прочностью
до 24 12,0 до 279 20000 1000 240
Температура эксплуатации кабеля: от -40 °С до +60°С.

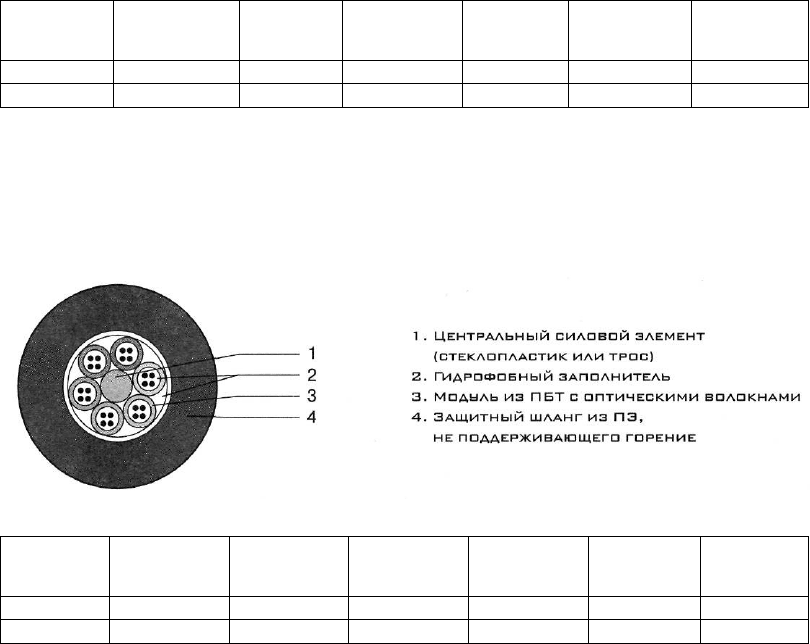

Кабель марки ОКСТМ
Предназначен для прокладки в кабельной канализации, трубах, блоках, коллекторах,
тоннелях, на мостах и в шахтах.
Основные технические характеристики кабеля марки ОКСТМ
Количество ОВ
в кабеле
Диаметр кабеля,
мм
Масса кабеля,
кг/км
Растягивающее
усилие, Н
Раздавливающее
усилие, Н/1см
Минимальный
радиус изгиба
кабеля, мм
до 144 12,8... 19,3 до 363 2700 400 256-386
Температура эксплуатации кабеля: от -40 °С до +60°С.
РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 255
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
OK ДЛЯ ПРОКЛАДКИ В ПЛАСТМАССОВЫХ ТРУБАХ

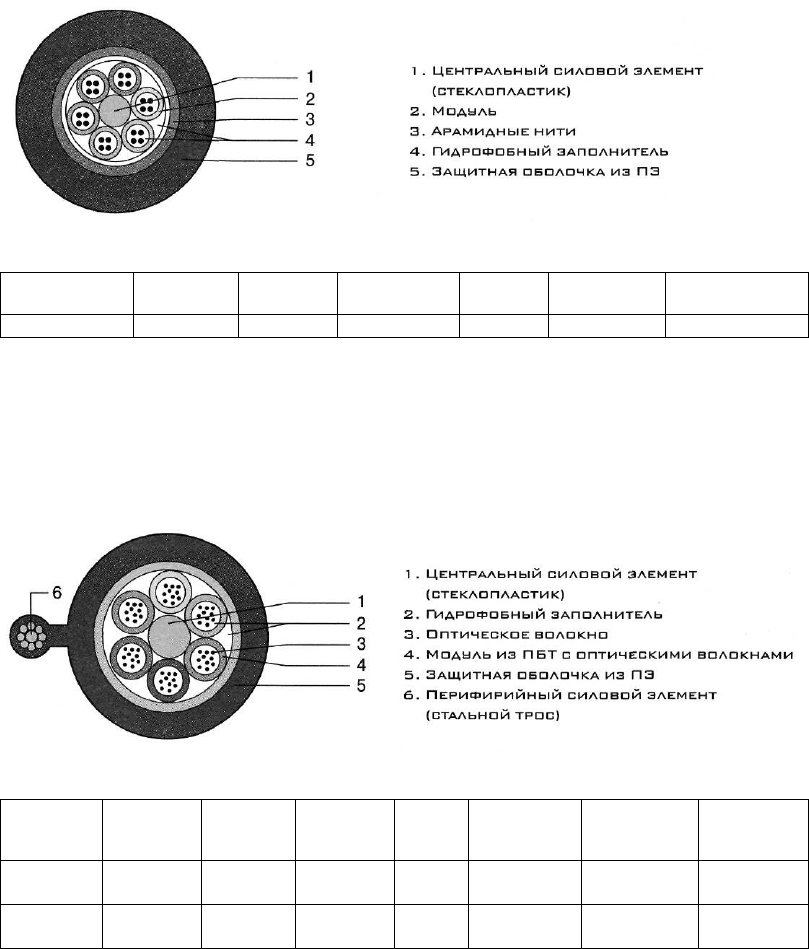

Кабель марки ОЕКТМ
Предназначен для прокладки в кабельной канализации, специальных трубах, коллекторах,
тоннелях, на мостах и эстакадах.
Основные технические характеристики кабеля марки ОККТМ
Количество ОВ
в кабеле
Количество
элементов
Количество
ОВ в модуле
Диаметр кабеля,
мм
Масса
кабеля, кг/км
Растягивающее
усилие, Н
Раздавливающее
усилие, Н/1см
до 144 5-12 до 12 11,8... 17,9 96-234 2700 400
Температура эксплуатации кабеля: от -40°С до +60°С.
КАБЕЛИ ОПТИЧЕСКИЕ ПОДВЕСНЫЕ С ВЫНОСНЫМ СИЛОВЫМ ЭЛЕМЕНТОМ
Кабель марки ОКПМ
Предназначен для подвески на опорах линий связи и столбах городского освещения.
Основные технические характеристики кабеля марки ОКПМ
Количество ОВ
в кабеле
Количество
элементов
скрутки
Количество
ОВ в модуле
Диаметр
кабеля, мм
Масса
кабеля,
кг/км
Растягивающее
усилие, Н
Раздавливающее
усилие, Н/1см
Минимальный
радиус изгиба,
мм
до 48 6 до 8
Æ10,5-
11,6/Æ6,5
171-190 9000 400 210-232
до 48 6 до 8
Æ10,5-
11,6/Æ6,5
203-222 12000 400 210-232
Температура эксплуатации кабеля: от -60°С до +60°С.
РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 256
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

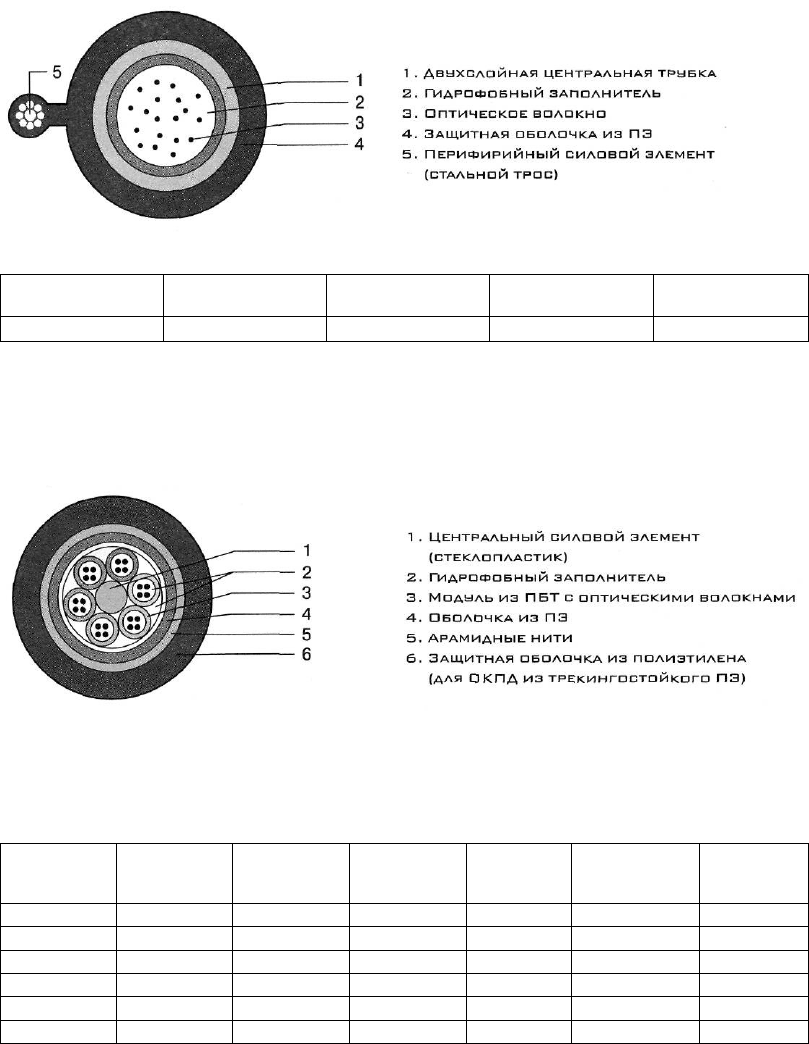

Кабель марки ОБПЦ
Предназначен для подвески на опорах линий связи, столбах городского освещения, между
зданиями и сооружениями при температурах окружающего воздуха от -40 до +60°С.
Основные технические характеристики кабеля марки ОКГШ
Количество
ОВ в кабеле
Размер кабеля,
мм
Масса кабеля,
кг/км
Растягивающее
усилие, Н
Минимальный
радиус изгиба, мм
до 24
Æ5,7/Æ4,2
63 4000 114
Температура эксплуатации: от -40°С до +60°С.
ОК ПОДВЕСНЫЕ САМОНЕСУШИЕ
Кабели марок ОКСНМ, ОКПД
ОКСНМ предназначен для подвески на опорах линий связи, контактной сети, железных дорог
и столбах городского освещения.
ОКПД предназначен для подвески на опорах ЛЭП, контактной сети железных дорог.
Основные технические характеристики кабеля марки ОКСНМ
Количество
ОВ в кабеле
Кол
ичество
ОВ в модуле
Диаметр кабеля,
мм
Масса кабеля,
кг/км
Растягивающее
усилие, Н
Раздавливающее
усилие, Н/1см
Минимальный
радиус изгиба,
мм
до 144 до 12 13,6...19,1 до 282,5 6000 400 272-382
до 144 до 12 13,7...19,1 до 284,2 8000 400 274-382
до 144 д012 13,8...19,2 до 287,3 10000 400 276-384
до 144 до 12 13,9...19,2 до 284,6 12000 400 278-384
до 144 до 12 14,9...19,4 до 288,9 15000 400 298-388
до 144 до 12 14,3...19,5 до 292,2 20000 400 298-390
Температура эксплуатации: от -60°С до +70°С.
РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 257
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
Основные технические характеристики кабеля марки ОКПА
Количество
ОВ в кабеле
Количество
ОВ в модуле
Диаметр
кабеля, мм
Масса кабеля,
кг/км
Растягивающее
усилие, Н
Раздавливающее
усилие, Н/1см
Минимальный
радиус изгиба,
мм
до 72 до 12 15,8...16,0 206-218 18,0 400 316-320
до 72 до 12 18,5 288-294 40,0 400 370
Температура эксплуатации: от -60°С до +70°.
ОК ВНУТРИОБЪЕКТОВЫЕ

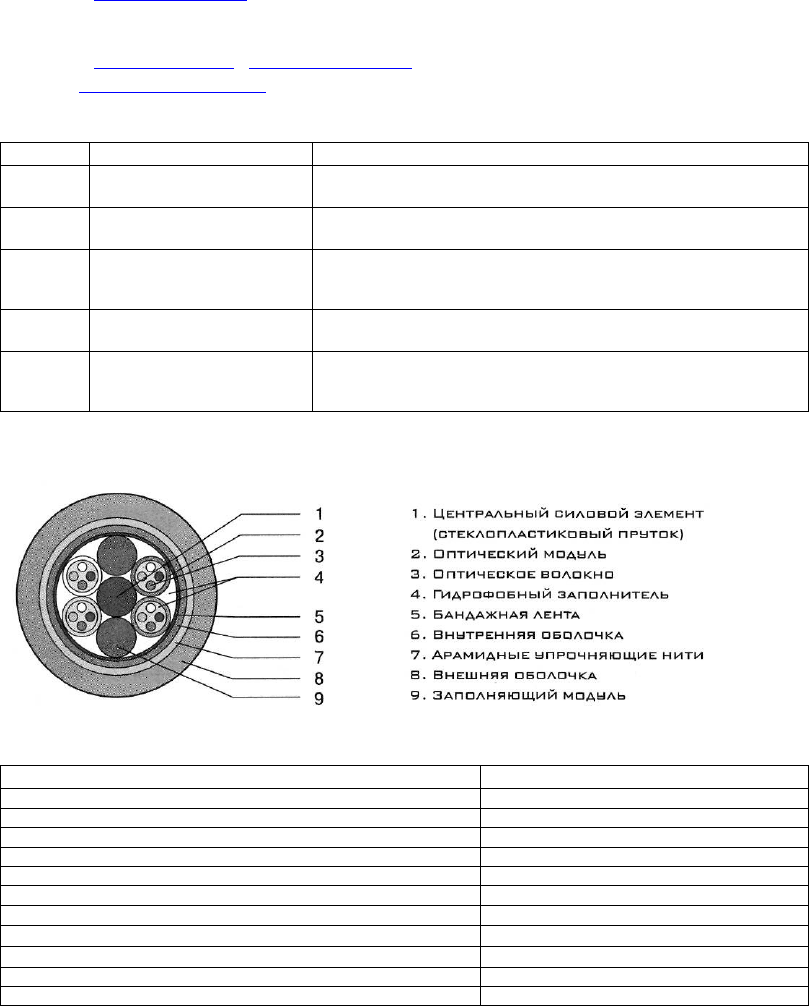

Кабель марки ОККТМН
Предназначен для прокладки внутри зданий, специальных трубах, коллекторах, тоннелях,
на мостах и эстакадах.
Основные технические характеристики кабеля марки ОККТМН
Количество
ОВ в кабеле
Количество
ОВ в модуле
Диаметр кабеля,
мм
Масса кабеля,
кг/км
Растягивающее
усилие, Н
Раздавливающе
е усилие, Н/1см
Минимальный
радиус
изгиба, мм
до 144 до 12 10,5...17,2 до 232 1000 400 220-350
до 144 до 12 13,2...17,2 до 250 2700 400 210-350
Температура эксплуатации кабеля: от -40°С до +60°С.
Во всех кабелях используются оптические волокна в соответствии с Рекомендациями ITU-T G. 651,
G. 652В, G. 652D, G. 655.
По требованию заказчика кабели марок ОМЗКГМ, ОМЗКГЦ, ОКСТМ, ОККТМ изготавливаются в
оболочке из материала не поддерживающего горение, с низким газодымовыделением (типа LS) и не
содержащего галогенов (типа HF).
Высокое качество изготавливаемых нами оптических кабелей подтверждено наличием деклараций
и сертификатов на продукцию:
• сертификат соответствия № ОС/1-КБ-241 в системе сертификации "Связь" на основные типы кабеля;
• сертификат пожарной безопасности;
• санитарно-эпидемиологическое заключение о соответствии производимой продукции
государственным санитарно-эпидемиологическим правилам и нормам;
• декларация на подвесной кабель ОКПД на основании протокола испытаний №ИЦТ 2329/2005 от
30.06.05;
• декларация на подвесной кабель ОКПМ на основании протокола испытаний №ИЦТ 2329/2005 от
30.06.05;
• декларация на подвесной кабель ОКПМ на основании протокола испытаний №ИЦТ 2329/2005 от
30.06.05
Система менеджмента качества предприятия сертифицирована одновременно в двух системах
сертификации:
• по версии ИСО 9000-2000 Госстандарта России (Сертификат соответствия №01525);
• в системе сертификации "Электросвязь" (Сертификат соответствия №ОС/1-СК-014).
РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 258
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
3.7. ОПТИЧЕСКИЕ КАБЕЛИ ПРОИЗВОДСТВА ЗАО "Трансвок"
Производитель
ЗАО "Трансвок"
249028, Калужская обл., Боровский р-н, г. Ермолино, ул. Молодежная, 1
Тел/факс: (48438) 68-519 доб. 111 (отдел маркетинга), (495) 363-4619
E-mail: zakaz@transvoc.ru
Представительство в Москве:
Тел/факс: (495) 145-41-33, 729-36-85
E-mail: info@transvoc.ru , market@transvoc.ru
URL: http://www.transvoc.ru
ЗАО "Трансвок" производит следующие типы ОК
Марка ОК Особенности конструкции Условия прокладки
ОКМС
Самонесущий, полностью
диэлекрический
Магистральный для подвески на опорах контактной сети железных дорог, на
опорах линий электропередачи (ЛЭП) до 500 кВ, воздушных линиях связи
ОКЗ
Бронированный стальной
гофрированной лентой
Внутризоновый для прокладки в кабельной канализации, тоннелях,
коллекторах
ОКБ
С броней из круглых стальных
проволок
Магистральный для прокладки в грунтах всех категорий, при пересечении рек
и болот, мостах, в кабельной канализации, тоннелях, коллекторах, при вводе в
здания
ОКМТ
Для прокладки в пластмассовый
кабельный трубопровод
Магистральный для прокладки в пластмассовый трубопровод
ОКП
Подвесной с периферийным
силовым элементом
Внутризоновый для подвески на опорах линий связи, городского освещения и
др. (за исключением опор высоковольтных линий электропередачи), между
зданиями и сооружениями
Конструкция кабеля марки ОКМС
Технические характеристики кабеля марки ОКМС
Параметры Значения
Количество оптических волокон в кабеле, шт. 2-96
Количество модулей в кабеле, шт. 6; 8
Количество оптических волокон в одном модуле, шт. 1-12
Типы оптических волокон по рекомендациям ITU-T... G.651, G.652, G.655
Номинальный наружный диаметр кабеля, мм 11,8-23,7
Температура эксплуатации, °С -60 +70
Температура прокладки, "С
³ -30
Температура монтажа, °С
³ -10
Строительная длина, км
³ 4,0
Расчетная масса кабеля, кг/км 114-488
Длительное допустимое растягивающее усилие, кН 3-30
РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 259
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
Особенности
• срок службы - не менее 25 лет, гарантия 5 лет;
• наличие высокопрочных защитных покровов (арамидные нити), центрального силового элемента
(стеклопластиковый пруток);
• возможно изготовление с внешней оболочкой из трекингостойкого полиэтилена или из полиэтилена,
не распространяющего горение;
• возможно изготовление строительных длин более 4 км (по требованию заказчика, с допуском 0-5%);
• маркировка погонного метра с точностью не хуже 1%;
• поставляется на деревянных барабанах типа 12а, 14г, 17а, 18.
Конструкция кабеля марки ОКЗ
Технические характеристики кабеля марки ОКЗ
Параметры Значения
Количество оптических волокон в кабеле, шт. 2-96
Количество модулей в кабеле, шт 6; 8
Количество оптических волокон в одном модуле, шт 1-12
Типы оптических волокон по рекомендациям ITU-T... G.651, G.652, G.655
Температура эксплуатации. °С -40 +60
Температура монтажа, °С
³ -10
Строительная длина, км
³ 2,0
Расчетная масса кабеля, кг/км 203-567
Длительное допустимое растягивающее усилие, кН 1,5; 2,0; 3,0; 4,0
Особенности
• срок службы - не менее 25 лет, гарантия 5 лет;
• наличие защитных покровов (стальная гофрированная лента с антикоррозионным покрытием),
центрального силового элемента (стеклопластиковый пруток или стальной трос, покрытый
полимерной оболочкой);
• стоек к повреждению грызунами;
• возможно изготовление с внешней оболочкой из полиэтилена, не распространяющего горение;
• возможно изготовление строительных длин более 2 км (по требованию заказчика, с допуском 0-5%);
• маркировка погонного метра с точностью не хуже 1%;
• поставляется на деревянных барабанах типа 12а; 14; 17а.
Конструкция кабеля марки ОКБ
РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 260
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
Технические характеристики кабеля марки ОКБ
Параметры Значения
Количество оптических волокон в кабеле, шт 2-96
Максимальное количество оптических волокон в одном модуле, шт 12
Типы оптических волокон по рекомендациям ITU-T... G.651, G.652, G.655
Номинальный диаметр кабеля, мм 14,1-29,0
Температура эксплуатации, °С -40...+70
Температура монтажа °С
³ -10
Температура транспортировки и хранения,°С -50.. +60
*Строительная длина, км
³ 4,0
Расчетная масса кабеля, кг/км 325-2460
Допустимое растягивающее усилие, кН 7,0-80
Допустимое раздавливающее усилие, кН/см
³ 1,0
Минимальный допустимый радиус изгиба, мм 20 D
Особенности
• срок службы - не менее 30 лет, гарантия 5 лет;
• модульная конструкция;
• наличие защитных покровов (стальная проволочная броня), центрального силового элемента (стекло-
пластиковый пруток или стальной трос, покрытый полимерной оболочкой);
• стоек к повреждению грызунами;
• возможно изготовление с внешней оболочкой из полиэтилена, не распространяющего горение;
• возможно изготовление строительных длин до 6 км (по требованию заказчика, с допуском 0 - 5%)
• маркировка погонного метра с точностью не хуже 1%
• поставляется на деревянных барабанах типа 12а, 17а, 18а.
Конструкция кабеля марки ОКМТ
Технические характеристики кабеля марки ОКМТ
Параметры Значения
Количество оптических волокон в кабеле, шт. 2-96
Количество модулей в кабеле, шт. 1-8
Количество оптических волокон в одном модуле, шт 1-12
Типы оптических волокон по рекомендациям ITU-T... G.651, G.652, G.655
Температура эксплуатации. °С -40 +60
Температура монтажа, °С
³ -10
Строительная длина, км
³ 4,0
Расчетная масса кабеля, кг/км 120-242
Длительное допустимое растягивающее усилие, кН 1,5; 2,7
