РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 261

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Особенности

• срок службы - не менее 25 лет, гарантия 5 лет;

• полностью выполнен из диэлектрических материалов;

• не восприимчив к воздействию электрических полей;

• наличие высокопрочных защитных покровов (арамидные нити - по требованию заказчика),

центрального силового элемента (стеклопластиковый пруток);

• стоек к вибрационным нагрузкам;

• возможно изготовление с внешней оболочкой из полиэтилена, не распространяющего горение;

• возможно изготовление строительных длин более 4 км (по требованию заказчика, с допуском 0-5%);

• маркировка погонного метра с точностью не хуже 1%;

• поставляется на деревянных барабанах типа 12а, 14г, 17а, 18.

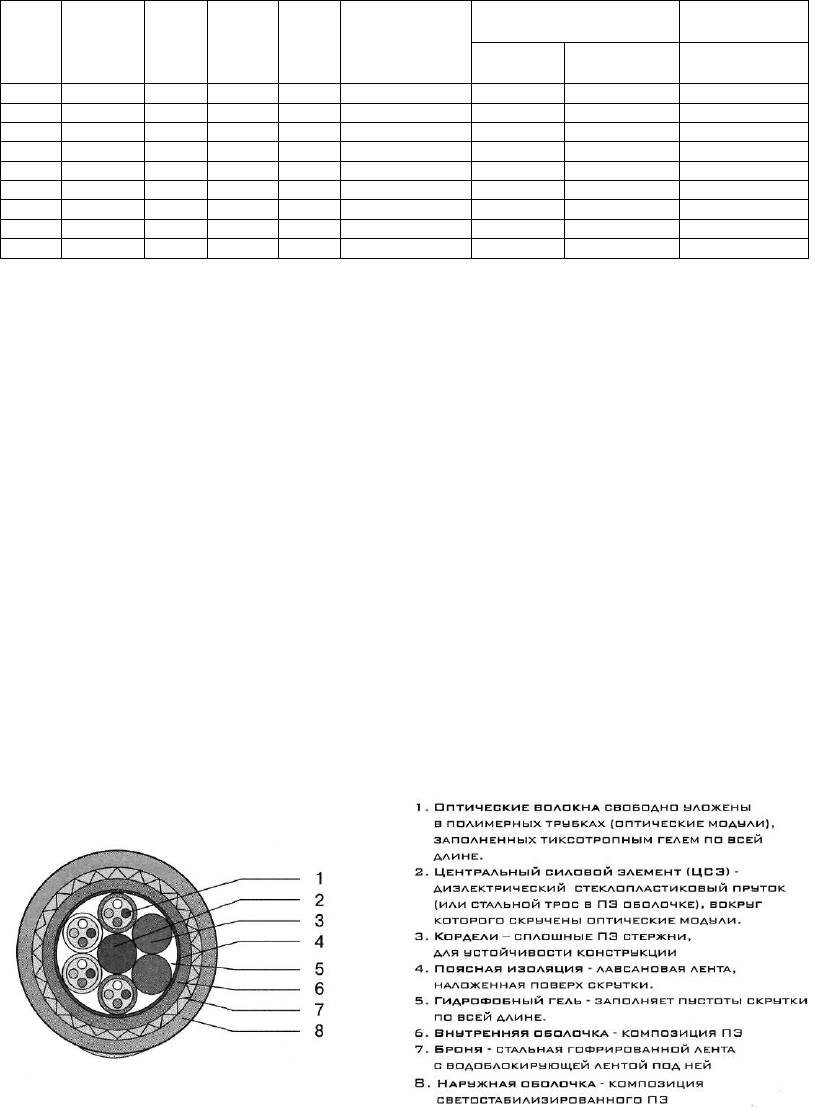

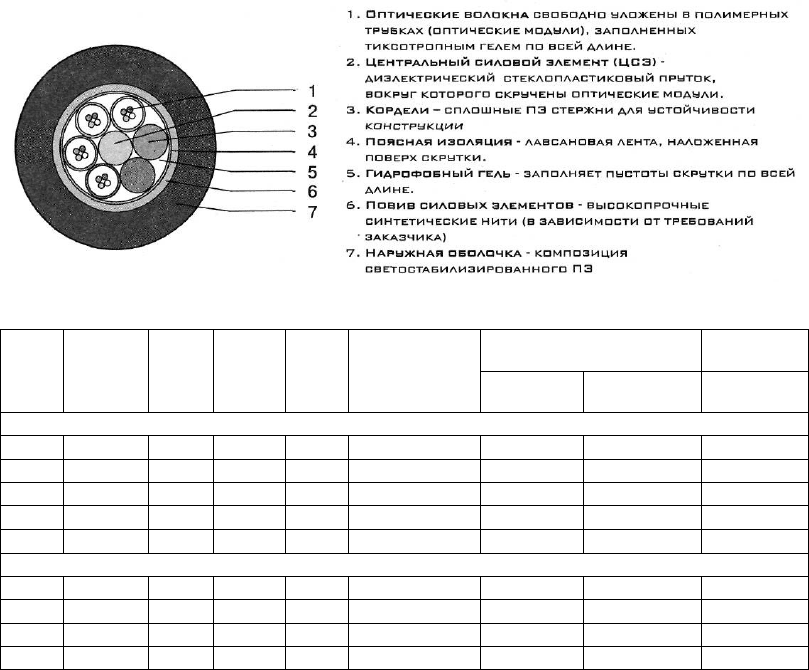

Конструкция кабеля марки ОКП

Технические характеристики кабеля марки ОКП

Количество оптических волокон в кабеле, шт. 2-96

Количество оптических модулей в кабеле, шт. 2-8

Количество оптических волокон в одном модуле, шт. 1-12

Типы оптических волокон по рекомендациям ITU-T... G.651, G.652, G.655

Номинальный наружный диаметр кабеля, мм 8,6-14,5

Температура эксплуатации, °С -60... +70

Температура монтажа, "С > -10

Строительная длина, км > 4,0

Расчетная масса кабеля, кг/км 116-330

Длительное допустимое растягивающее усилие, кН 3-15

Особенности

• срок службы - не менее 25 лет;

• может быть полностью выполнен из диэлектрических материалов;

• может быть не восприимчив к воздействию электрических полей;

• центральный силовой элемент может быть изготовлен из стеклопластикового прутка или из стального

троса;

• возможно изготовление с внешней оболочкой из полиэтилена, не распространяющего горение;

• возможно изготовление строительных длин более 4 км (по требованию заказчика, с допуском +5%);

• маркировка погонного метра с точностью не хуже 1%;

• поставляется на деревянных барабанах типа 12а-17а.

РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 262

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ КАБЕЛЕЙ марок типов ОКЗ, ОКМС, ОКМТ

ос - a b с – n1/n2 (d) е - il (jl)/i2 (j2)

Тип кабеля ОС

внешняя оболочка (если не указано - полиэтиленовая оболочка)

оболочка из поливинилхлоридного пластиката - В

не распространяющая горение - Н

трекингостойкая полиэтиленовая оболочка- ПТ

защитные покровы

обмотка из арамидных нитей - А

броня из стальной гофрированной ленты - С

внутренняя оболочка (если не указано - полиэтиленовая оболочка)

полиамидная оболочка - П

полиэтиленовая оболочка с алюминиевой фольгой - Л

количество оптических / заполняющих модулей*

(общее количество модулей в кабеле 6 или 8)

n1 / n2

номинальный наружный диаметр

оптических и заполняющих модулей, мм*

указывается в скобках- (2,0); (2,4); (3,0)

центральный силовой элемент*

стеклопластиковый пруток - Сп

стальной трос в полимерной оболочке - Т

количество оптических волокон одного / другого типа в кабеле

Тип волокна указывается в скобках после числа волокон данного типа в кабеле.

2-144 (четное число) - общее число оптических волокон в кабеле

Многомодовое оптическое волокно типа 50/125: (1/50)

Многомодовое оптическое волокно типа 62,5/125: (1/62,5)

Одномодовое оптическое волокно, соответствующее рекомендациям ITU-

(2) - G.652

(5) -

G.655

il(j1) / l2(j2)

Пример условного обозначения кабеля при заказе:

ОКМС - А - 4/2(2,4)Сп - 12(2)/4(5) - "8 кН" ТУ 3587-002-45869304-98

• оптический кабель магистральный, самонесущий, диэлектрический

• внешняя оболочка из полиэтилена

• защитные покровы из арамидных нитей

• внутренняя оболочка из полиэтилена

• количество оптических модулей - 4, количество заполняющих модулей - 2

• номинальный внешний диаметр оптических и заполняющих модулей - 2,4 мм

• центральный силовой элемент - стеклопластиковый пруток

• 12 стандартных одномодовых оптических волокон, соответствующих рекомендации ITU-T G.652

• 4 одномодовых оптических волокон с ненулевой смещенной дисперсией, соответствующих

рекомендации ITU-T G.655

• допустимое растягивающее усилие 8 кН

ЗАО "ТРАНСВОК" оснащено современными производственными линиями NOKIA-MAILLEFER,

имеет уникальное испытательное оборудование. На предприятии внедрен европейский стандарт

управления производством ISO 9001-2000.

На сегодняшний день более 50000 км кабеля, введенного в эксплуатацию во всех регионах России и

ближнего зарубежья без рекламаций эксплуатируются в различных климатических условиях на

российских железных дорогах и в РАО "ЕЭС России", включая переходы через реки с пролётами до

тысячи метров.

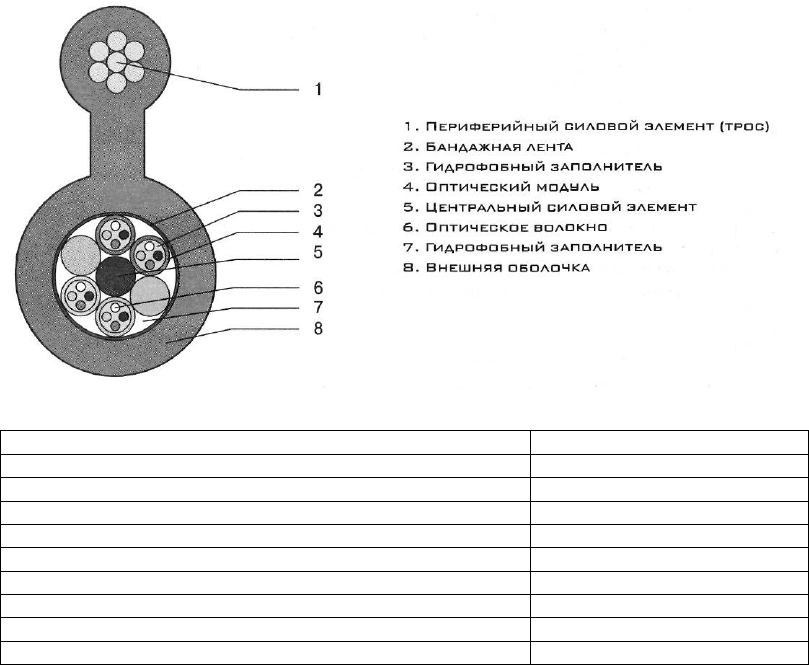

В настоящее время освоен выпуск подвесного кабеля с периферийным силовым элементом.

Осваивается производство кабелей, бронированных стальной проволокой.

На кабели всех марок получены сертификаты соответствия и пожарные сертификаты. Все

полученные сертификаты и награды представлены на сайте компании.

На ЗАО "ТРАНСВОК" действует система менеджмента качества предприятия, которая

сертифицирована в международном (TUV CERT, Германия) и национальном (Академия стандартизации,

метрологии и сертификации, г. Москва) органах сертификации систем качества на соответствие

требованиям международного стандарта DIN EN ISO 9001:2000 и национального ГОСТ РИСО 9001-2001.

РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 263

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

3.8. ОПТИЧЕСКИЕ КАБЕЛИ ПРОИЗВОДСТВА ООО "ОПТЕН"

Производитель

ООО "ОПТЕН"

Адрес: 195253, г. Санкт-Петербург, шоссе Революции, 58

Тел.: (+7 812) 225-02-86, 226-78-72

Факс: (+7 812) 226-81-00, 226-78-72

E-mail: info@opten.spb.ru

Web: http://www.opten.spb.ru

Фирма "ОПТЕН" основана в 1991 году, как предприятие, специализирующееся на

производстве оптических кабелей связи. В соответствии с утверждёнными техническими

условиями ТУ 3587-009-48973982-2000 и ТУ 3587-010-48973982-2004 ООО "ОПТЕН"

выпускает более 40 марок ОК для различных видов прокладки и условий эксплуатации.

Базовая марка кабеля Рекомендуемые условия прокладки

ДПС В грунте, по мостам и эстакадам, в кабельной канализации

ТОС В грунте, по мостам и эстакадам, в кабельной канализации

ДПЛ В грунте, по мостам и эстакадам, в кабельной канализации

ДПО

В кабельной канализации, специальных трубах, а также в качестве присоединенного (клипсами,

обмоткой лентой, навиванием и т.п.) к внешним несущим силовым элементам (тросам, проводам)

ДГО Для прокладки внутри зданий, в тоннелях и коллекторах

ДПТ

Для подвески на опорах воздушных линий связи, электрифицированных железных дорог и на

опорах линий электропередачи

ДПМ

Для подвески на опорах воздушных линий связи, электрифицированных железных дорог и на

опорах линий электропередачи, для прокладки в грунте, по мостам и эстакадам, в кабельной

канализации

ДАС

В грунте, по мостам и эстакадам, в кабельной канализации, через болота и неглубокие,

несудоходные реки

ДА2 В грунте, через судоходные реки и глубокие водные преграды

ОБО / ОБГ Для изготовления оптических шнуров, а также для прокладки внутри зданий

ДБГ Для стационарной прокладки внутри зданий

В производстве ОК применяются следующих типы оптических волокон:

• стандартное одномодовое;

• одномодовое с расширенной рабочей полосой волн;

• одномодовое со смещенной дисперсией;

• одномодовое со смещенной ненулевой дисперсией;

• многомодовое градиентное 50/125 мкм;

• многомодовое градиентное 62,5/125 мкм.

Основные оптические параметры ОК

Тип оптического волокна

Параметры Ед. изм.

одномодовое стандартное или с

расширенной полосой

Многомодовое

50/125 и 62,5/125

мкм

Рабочие длины волн нм 1310/1550 1300

Коэффициент затухания на рабочих длинах

волн, не более

дБ/км 0,36/0,22 0,7

Хроматическая дисперсия на рабочих длинах

волн, не более

пс/нм • км 3,5/18 -

Коэффициент широкополосности, не менее МГц • км - 500

РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 264

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Кабели для прокладки в грунте и кабельной канализации

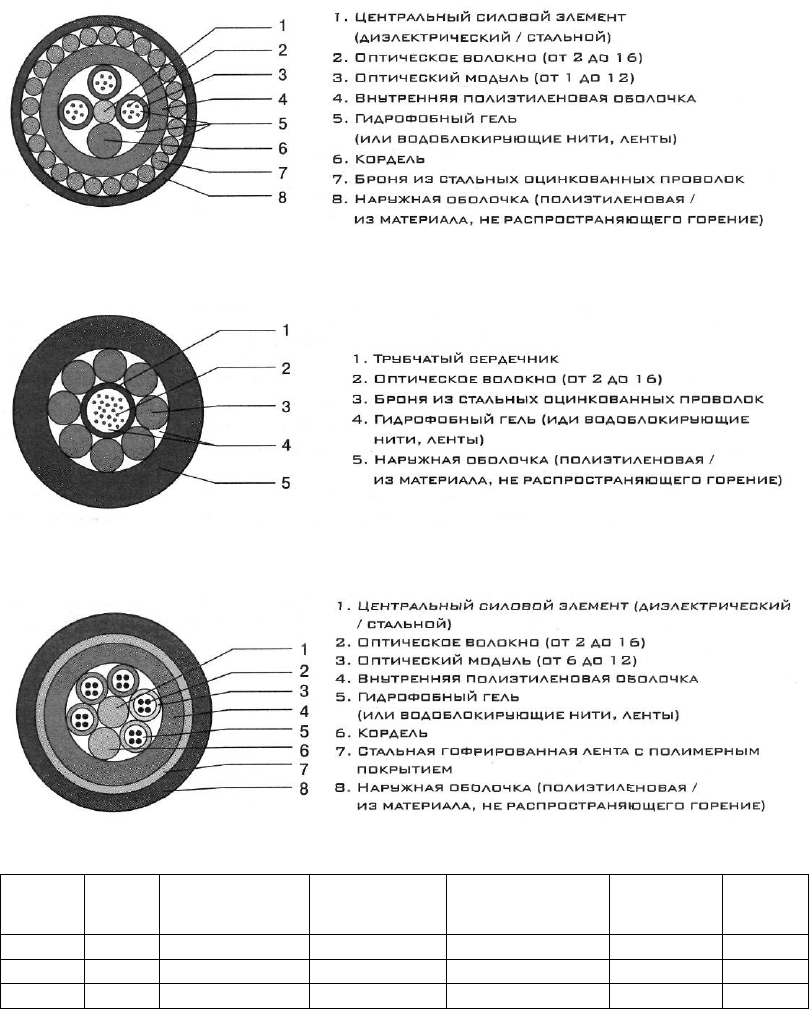

Схема конструкции кабеля марки ДПС

Схема конструкции кабеля марки ТОС

Схема конструкции кабеля марки ДПЛ

Основные технические характеристики

Марка

кабеля

Число

волокон

Допустимое

раздавливающее

усилие, кН/см

Допустимое

растягивающее

усилие, кН

Диапазон рабочих

температур, °С

Диаметр

кабеля, мм

Вес

кабеля,

кг/км

ДПС 2-192

³ 0,4

7,0-30,0 от -60 до + 70 13,5-24,5 300-1100

ТОС 2-16

³ 0,4

3,0-12,0 от -40 до + 60 9,5-13,0 165-350

ДПЛ 2-192

³ 0,4

1,5-6,0 от -40 до + 60 13,0-21,0 170-420

РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 265

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Кабели для прокладки в защитных трубах, присоединяемые кабели,

а также кабели для внутриобъектовой прокладки

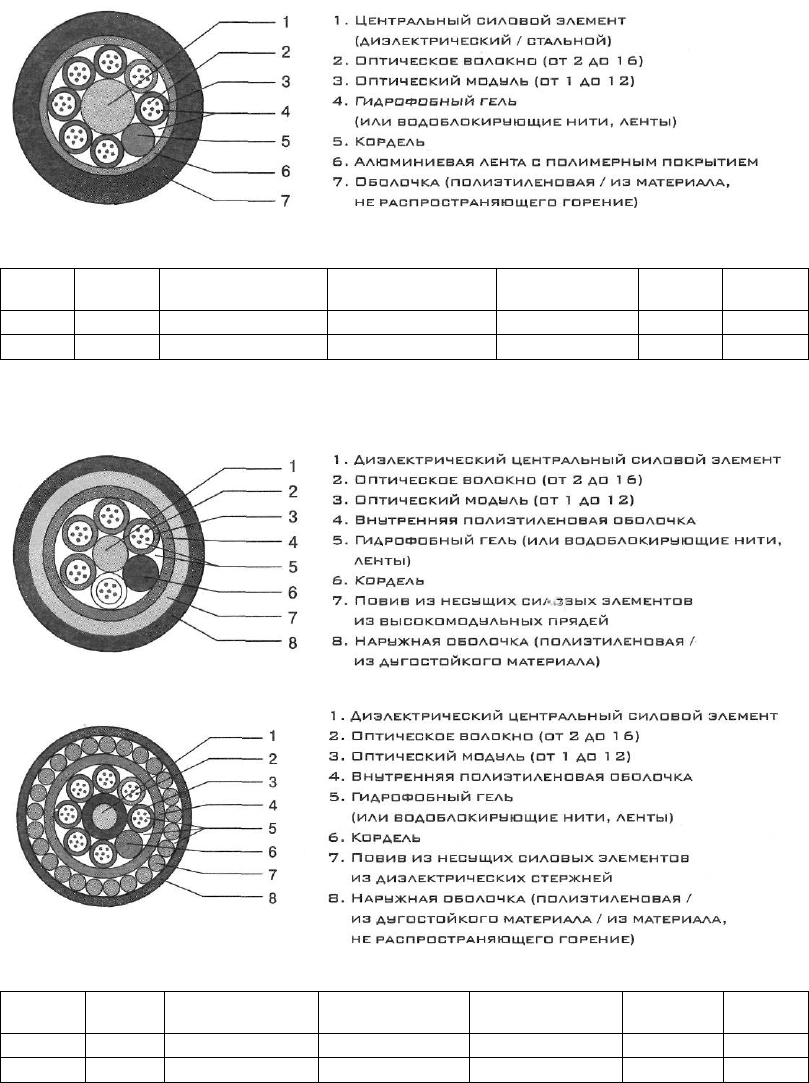

Схема конструкций кабелей марок ДПО, ДГО

Основные технические характеристики

Марка

кабеля

Число

волокон

Допустимое раздавли-

вающее усилие, кН/см

Допустимое растяги-

вающее усилие, кН

Диапазон рабочих

температур, °С

Диаметр

кабеля, мм

Вес кабеля,

кг/км

ДПО 2-192

³ 0,2

0,2-6,0 от -60 до + 70 6,5-18,0 35-250

ДГО 2-192

³ 0,2

0,2-6,0 от -40 до + 60 6,5-18,0 35-300

Самонесущие кабели

Схема конструкции кабеля марки ДПТ

Схема конструкции кабеля марки ДПМ

Основные технические характеристики

Марка

кабеля

Число

волокон

Допустимое раздавли-

вающее усилие, кН/см

Допустимое растяги-

вающее усилие, кН

Диапазон рабочих

температур, °С

Диаметр

кабеля, мм

Вес кабеля,

кг/км

ДПТ 2-192

³ 0,3

3,0-35,0 от -60 до + 70 11,5-22,0 100-400

ДПМ 2-192

³ 0,5

3,0-35,0 от -60 до + 70 14,5-24,0 170-600

РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 266

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Кабель для прокладки через болота и неглубокие несудоходные реки

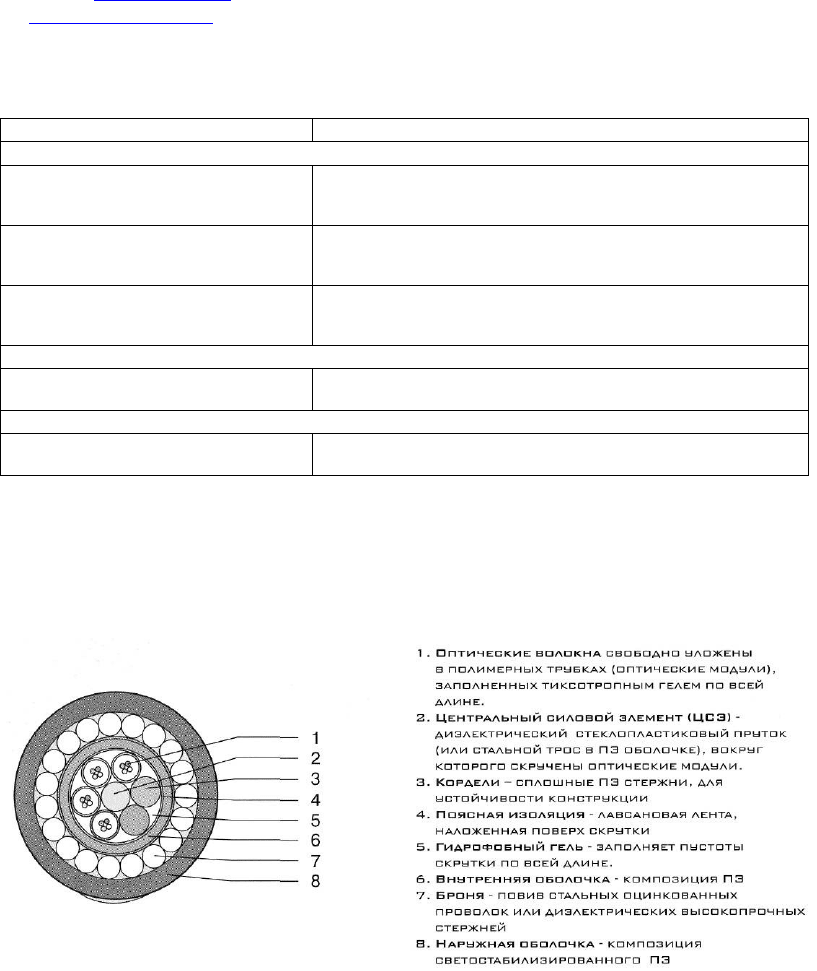

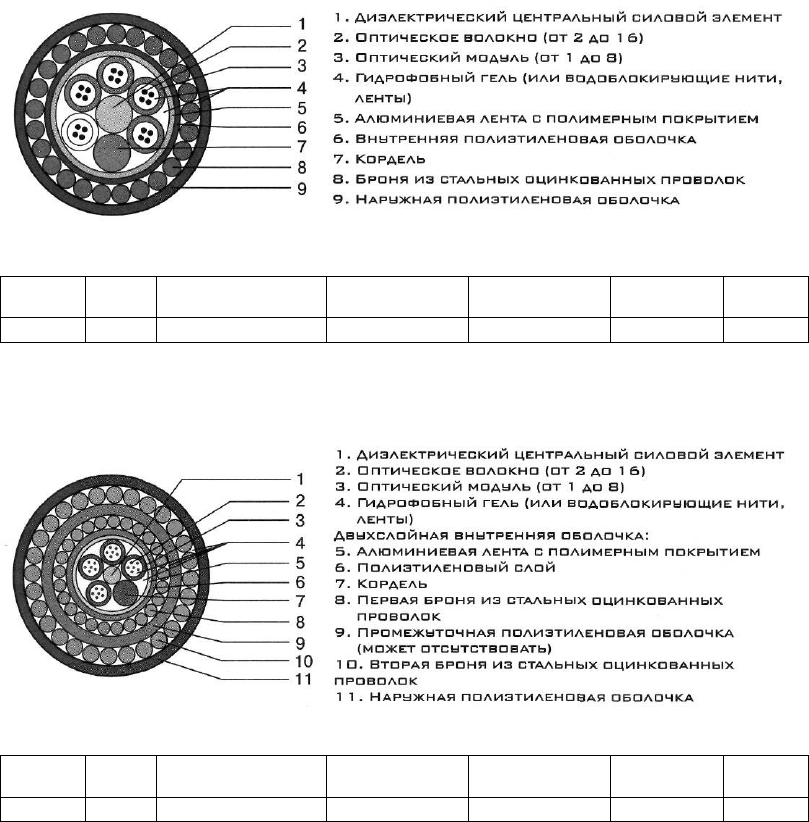

Схема конструкции кабеля марки ДАС

Основные технические характеристики

Марка

кабеля

Число

волокон

Допустимое раздавли-

вающее усилие, кН/см

Допустимое растяги-

вающее усилие, кН

Диапазон рабочих

температур, °С

Диаметр кабеля,

мм

Вес кабеля,

кг/км

ДАС 2-128

³ 0,4

7,0-50,0 от -60 до + 70 13,5-24,0 300-1100

Кабель для водных переходов и сложных грунтов

Схема конструкции кабеля марки ДА2

Основные технические характеристики

Марка

кабеля

Число

волокон

Допустимое раздавли-

вающее усилие, кН/см

Допустимое растяги-

вающее усилие, кН

Диапазон рабочих

температур, °С

Диаметр кабеля,

мм

Вес кабеля,

кг/км

ДА2 2-128

³ 1,0

20,0-80,0 от -60 до + 70 20,5-28,0 950-2050

• Кабели, производства ООО "ОПТЕН" предназначены для прокладки (монтажа) при

температуре не ниже минус 10°С (кабели, эксплуатируемые на открытом воздухе - не ниже

минус 30°С).

• Все марки ОК сертифицированы в системе сертификации "Связь" Минсвязи России

(сертификаты соответствия № ОС/1-КБ-172, № ОС/1-КБ-313).

• Система менеджмента качества соответствует требованиям ГОСТ Р ИСО 9001-2001

(сертификат № РОСС RU.HC29.K00023).

• Кабели в оболочках из материалов, не распространяющих горение, имеют сертификаты

пожарной безопасности (№ ССПБ.RU.ОП002.B01583 и № ССПБ.RU.ОП002.B01584).

• Самонесущие кабели прошли экспертизу на соответствие отраслевым требованиям РАО

"ЕЭС России".

РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 267

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 268

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

3.9. ОПТИЧЕСКИЕ КАБЕЛИ ПРОИЗВОДСТВА

ЗАО "Самарская оптическая кабельная компания"

Производитель

ЗАО "Самарская оптическая кабельная компания"

443022, Россия, Самара, ул. Кабельная, 9

Тел./факс (846) 955-11-93, 955-09-63

E-mail: socc@soccom.ru

Http://www.soccom.ru

ЗАО "Самарская оптическая кабельная компания" производит все виды волоконно-

оптических кабелей для любых способов монтажа и условий эксплуатации кабеля.

Тип кабеля Условия прокладки

Оптические кабели для подземной прокладки

ОКЛК

Для прокладки в грунтах всех категорий (в том числе подверженных

мерзлотным деформациям), в кабельной канализации, коллекторах, тоннелях,

шахтах, на мостах и эстакадах, а так же через болота и водные переходы

ОКЛСт

Для прокладки в кабельной канализации, специальных трубах, коллекторах,

тоннелях, на мостах и эстакадах, а так же в легких грунтах, в местах,

зараженных грызунами

ОКЛ

Для прокладки в специальных трубах методом задувки. Могут быть

использованы для ввода в здания и сооружения, а так же для городской

канализации в местах, не зараженных грызунами

Оптические кабели подвесные

ОКЛЖ

Для подвески на опорах линий электропередачи, контактной сети ж/д,

воздушных линий связи, для прокладки по лоткам и эстакадам

Оптические кабели внутриобъектовые

ОКЛ-Н

Для прокладки и эксплуатации внутри помещений, а так же лотках и трубах

при повышенных требованиях по пожарной безопасности

ОПТИЧЕСКИЕ КАБЕЛИ ДЛЯ ПОДЗЕМНОЙ ПРОКЛАДКИ

Кабели типа OKЛK для прокладки в грунтах

ТУ 3587-003-43925010-98

Сертификат соответствия Минсвязи РФ № ОС/1-КБ-96

Сертификат пожарной безопасности № ССПБ.RU.УП001.В03535

РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 269

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Основные технические параметры ОК типа ОКЛК

Растягивающая нагру

зка, Н

не менее

Радиус изгиба,

мм

Кол-во

ОВ в

кабеле

Кол-во

элементов

Кол-во

ОВ в

трубках

Диаметр

кабеля,

мм

Вес

кабеля,

кг/км

Раздавливающая

нагрузка, Н/10 см,

не менее

статическая динамическая

монтаж/

эксплуатация

до 36 6 4/6 16,0 413 5000 7000 8000 320 / 240

до 48 6 8 16,9 456 5000 7000 8000 340 / 250

до 96 8 12 18,6 541 5000 7000 8000 370 / 280

до 36 6 4/6 18,7 615 10000 7000 8000 370 / 280

до 36 6 4/6 16,9 502 5000 20000 23000 340 / 220

до 48 6 4/6/8 17,6 496 5000 20000 23000 350 / 265

до 96 8 12 18,8 559 5000 20000 23000 375 / 280

до 36 6 4/6 19,1 625 10000 20000 23000 380 / 285

до 36 6 4/6 23,8 1315 7500 80000 92000 480 / 360

Примечания:

• Использование оптических волокон в соответствии с Рекомендациями G. 651, G. 652, G. 655;

• Возможно изготовление кабеля с количеством оптических волокон до 192;

• Возможно изготовление кабеля с .другими параметрами в соответствии с требованиями Заказчика

Пример обозначения кабеля с 36 стандартными оптическими волокнами (Рекомендация МСЭ-Т G.652), с

допустимой растягивающей нагрузкой 7 кН - ОКЛК-01-6-36-10/125-0,36/0,22-3,5/18-7,0

Температурные диапазоны:

эксплуатация - от минус 40 °С до плюс 50 °С

монтаж - не ниже минус 10 °С

транспортировка и хранение - от минус 60 °С до плюс 50 °С

Строительная длина - от 1 до 6 км

Срок службы - не менее 25 лет

Данные типы кабеля имеют самый широкий ряд допустимых растягивающих усилий - 7,

10, 20, 40 и 80 кН. Для удовлетворения практически любых требований заказчика

предприятие выпускает кабели для прокладки в грунт с повышенной стойкостью к

раздавливающей нагрузке.

Кабели типа ОКЛСт для прокладки в кабельной канализации

ТУ 3587-002-43925010-98

Сертификат соответствия Минсвязи РФ № ОС/1-КБ-84

Сертификат пожарной безопасности № ССПБ.RU.УП001.В04495

РАЗДЕЛ 3: ОПТИЧЕСКИЕ КАБЕЛИ 270

________________________________________________________________________________

ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

Кабели типа ОКЛ для прокладки в специальных трубах методом задувки

ТУ 3587-001-43925010-98

Сертификат соответствия Минсвязи РФ № ОС/1-КБ-83

Сертификат пожарной безопасности № ССПБ.RU.УП001.В03534

Основные технические параметры ОК типа ОКЛСт и ОКЛ

Растягивающая нагрузка, Н

не менее

Радиус изгиба,

мм

Кол-во

ОВ в

кабеле

Кол-во

элементов

Кол-во

ОВ в

трубках

Диаметр

кабеля,

мм

Вес

кабеля,

кг/км

Раздавливающая

нагрузка, Н/10 см

не менее

статическая динамическая

монтаж/

эксплуатация

ОКЛСт

до 24 6 4 15,3 220 4000 2000 2300 305/230

до 48 6 8 16,8 270 4000 2700 3100 335/255

до 64 8 8 16,8 272 4000 3000 3450 335 / 255

до 96 8 12 15,3 234 4000 2700 3100 305 / 230

до 144 12 12 20,8 412 4000 3000 3450 415/315

ОКЛ

до 24 6 4 11,9 118 4000 2700 3100 235/175

до 48 6 4/6/8 10,8 98 2000 2700 3100 215/165

до 96 8 12 13,4 150 2500 2700 3100 265/200

до 144 12 12 15,8 226 2500 2700 3100 315/235

Примечания:

• Использование оптических волокон в соответствии с Рекомендациями G. 651, G. 652, G. 655;

• Возможно изготовление кабеля с количеством оптических волокон до 192;

• Возможно изготовление кабеля с другими параметрами в соответствии с требованиями Заказчика

Пример обозначения кабеля с 24 стандартными оптическими волокнами (Рекомендация МСЭ-Т G.652),

с допустимой растягивающей нагрузкой 1,0 кН - ОКЛСт-01-6-24-10/125-0,36/0,22-3,5/18-1,0

Пример обозначения кабеля с 24 стандартными оптическими волокнами (Рекомендация МСЭ-Т G.652),

с допустимой растягивающей нагрузкой 2,7 кН - ОКЛ-01-6-24-10/125-0,36/0,22-3,5/18-2,7

Температурные диапазоны:

эксплуатация - от минус 40 °С до плюс 50 °С

монтаж - не ниже минус 10 °С

транспортировка и хранение - от минус 60 °С до плюс 50 °С

Строительная длина - от 1 до 6 км

Срок службы - не менее 25 лет
