РАЗДЕЛ 4: АКСЕССУАРЫ ДЛЯ КАБЕЛЬНЫХ ЛИНИЙ 291
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
4.1.2. Волоконно-оптическая универсальная муфта FIST - GC02
фирмы Tyco Electronics Raychem
Производитель
Tyco Electronics Raychem N.V.
Адрес московского представительства:
125315 Россия г. Москва, Ленинградский пр-т, 72, офис №807
Тел: (495) 721-1888, факс: (495) 721-1891
E-mail: telecom.russia@tycoelectronics.com
Http://www.raychem-telecom.ru
Raychem и FIST являются торговыми марками фирмы Tyco Electronics Raychem N.V.
В начале 90-х годов фирма Raychem разработала модульную систему оптоволоконной
инфраструктуры под названием FIST, предназначенную для использования на всех участках
сети доступа. Это расширило область применения системы от линейных сооружений до АТС,
распределительных устройств, уличных шкафов и абонентских устройств. Кроме того,
система FIST позволяет управлять как большим количеством волокон, так и волокнами
одного кабеля и даже одиночной волоконно-оптической цепью.
Область применения и конструктивные особенности
Универсальная муфта FIST - GC02 - это герметичная и защищенная от воздействия окружающей
среды система оптоволоконного управления, которая обеспечивает функционирование сростков и
пассивных компонентов оптических сетей.
FIST - GC02 имеет следующие конструктивные особенности:
• Муфта является тупиковой.
Основание и корпус герметизируются механическим способом, в помощью хомута с кольцевой
прокладкой.
• Имеется 6 или 16 круглых портов входа/выхода для ответвительных кабелей и 1 овальный порт для
проходного кабеля.
• Профиль UMS (Универсальная монтажная панель), на которой монтируются различные комбинации
модулей S0SA2 (Модульная сборка кассет) и/или SASA2 (Модульная сборка кассет с оптическими
разветвителями).
• Запас волокон может быть уложен одиночными цепями на кассетах и/или как одиночные элементы на
кассете между профилями. Имеются корзинки для хранения запаса оптических модулей кабеля с
волокнами.
FIST - GC02 совместима с большинством существующий конструкций ОК, такими как: ОК
модульной конструкции, ОК с центральной трубкой, в которой свободно размещены оптические
волокна и с ленточным кабелем.
Эта муфта наиболее удобна для
строительства оптических сетей доступа, так
как обеспечивает подключение новых
абонентов без перерыва связи.
Использование специального ножа для
продольного вскрытия оптических модулей
позволяет хранить на сплайс-кассетах
неразрезанное волокно, и производить
сварку только тех волокон, которые нужны
для подключения очередного абонента. Это
позволяет не только сократить расходы на
установку сплайсов, но и сохранить запас
мощности исходного сигнала.

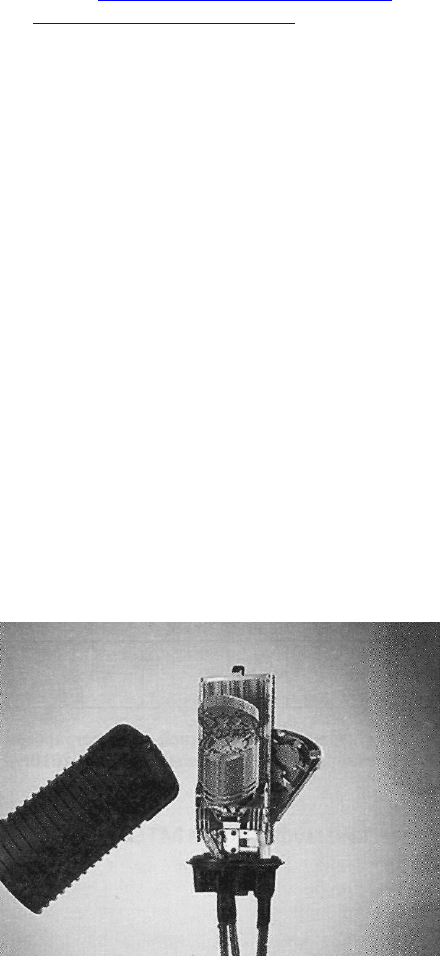

Универсальная муфта FIST - GC02
РАЗДЕЛ 4: АКСЕССУАРЫ ДЛЯ КАБЕЛЬНЫХ ЛИНИЙ 292
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
4.1.3. Муфты оптические городские типа МОГ
Производитель
ЗАО "Связьстройдеталь"
Адрес: 115088, г. Москва, ул. Южнопортовая, 7а
Тел: (495) 786-34-34, Факс: (495) 786-34-32
www.ssd.ru mail@ssd.ru
Применение
Предназначены для прямого и разветвительного сращивания оптических кабелей любого типа в
кабельной канализации, городских коллекторах и технических помещениях.
Модернизированные муфты МОГ выпускаются трех видов:
• МОГ-М - стандартный вариант - предназначен для установки в типовых колодцах кабельной
канализации и в городских коллекторах на консолях;
• МОГт-М - тупиковый вариант - устанавливается в колодцах на кронштейн для тупиковых муфт.
Возможна также установка в специальных шкафах, подвешиваемых на опорах. При использовании
металлического защитного кожуха (КМЗ), муфта может размещаться в котлованах или
подвешиваться на опорах ВЛС, ЛЭП, контактных сетей железных дорог и городского
электрохозяйства.
• МОГу-М - укороченный вариант - разработан специально для установки в нетиповых смотровых
устройствах с расстоянием между консолями до 600 мм и в переполненных колодцах. При
использовании в типовых колодцах муфта укладывается на специальный кронштейн.

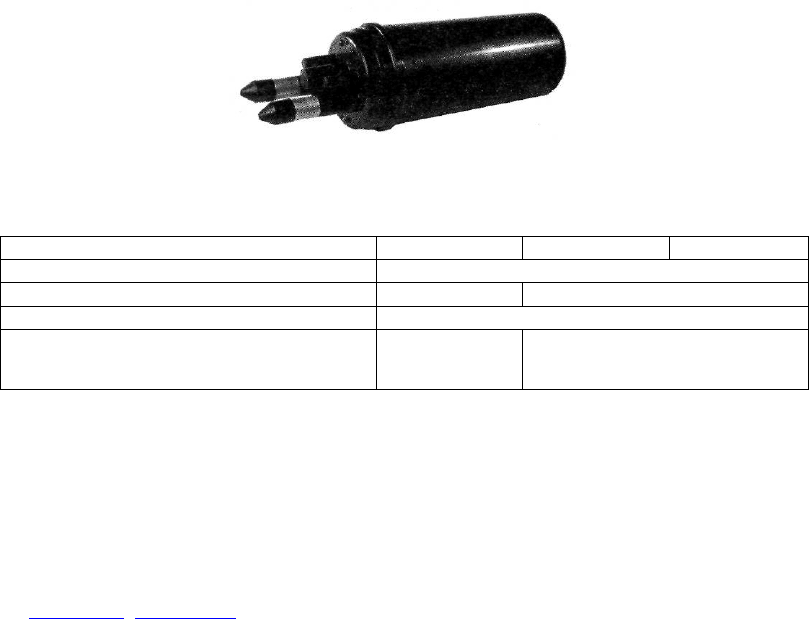

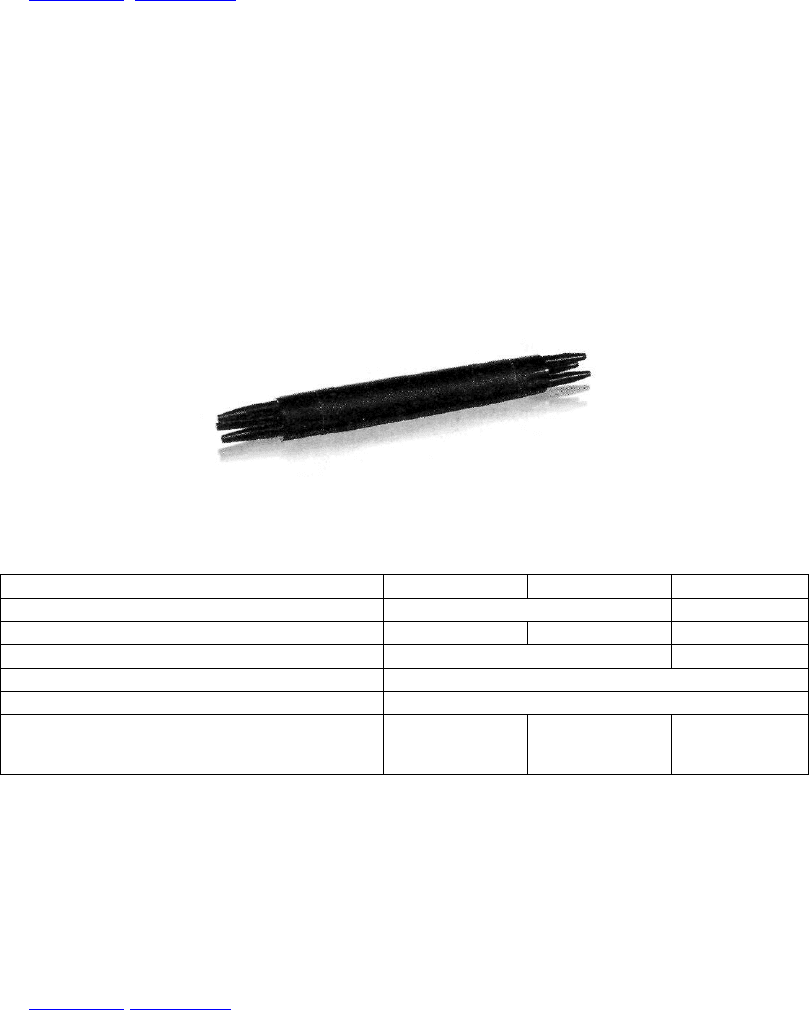

Вид муфты МОГу-М
Технические характеристики
Наименование МОГ-М-01-IV МОГу-М-01-IV МОГт-М-01-IV
Тип муфты проходная или тупиковая тупиковая
Максимальное число соединяемых ОВ, шт. 96 64 96
Максимальное число вводимых ОК, шт. 6 3
Диаметры соединяемых ОК, мм 6-21
Температура эксплуатации, °С от -60 до +70
Габаритные размеры:
диаметр, мм
длина, мм
90
1090
90
784
90
670
Соответствие муфт установленным требованиям подтверждено декларацией, зарегистрированной Федеральным
агентством связи 11.04.2005 г. Декларация действительна до 11.04.2010 г.
4.1.4. Магистральные оптические муфты типа МТОК
Производитель
ЗАО "Связьстройдеталь"
Адрес: 115088, г. Москва, ул. Южнопортовая, 7а
Тел: (495) 786-34-34, Факс: (495) 786-34-32
www.ssd.ru mail@ssd.ru
РАЗДЕЛ 4: АКСЕССУАРЫ ДЛЯ КАБЕЛЬНЫХ ЛИНИЙ 293
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
Применение
Пластмассовые муфты тупикового типа многократного применения предназначены для прямого и
разветвительного сращивания магистральных и внутризоновых оптических кабелей с различными
бронепокровами, прокладываемых в кабельной канализации, в грунтах всех категорий, включая вечную
мерзлоту и водные преграды глубиной до 10 м. С целью дополнительной защиты магистральных муфт
типа МТОК применяются защитные чугунные муфты (МЧЗ) или пластмассовые (МПЗ), заливаемые
герметикой "Вилад-31"
Магистральные муфты типа МТОК различают трех видов:
• МТОК 96-O1-IV - "грунтовая" муфта - устанавливается в котлованах, колодцах или шахтах
(помещениях ввода кабелей). Предназначена для сращивания магистральных ОК 2-го и 3-го типов с
броней из стальных проволок.
• МТОК 96B-O1-IV - "водная" муфта - устанавливается на дно неглубоких (до 10 м) водоемов.
Предназначена для сращивания магистрального ОК 1-го типа с броней из стальных проволок (два
повива).
• МТОК 96B1-O1-IV - устанавливается в котлованы на берегах водоемов, в прибрежной зоне.
Предназначена для сращивания магистрального ОК 1-го типа (двойная проволочная броня) с
кабелями 2-го или 3-го типов (одинарная проволочная броня).
Вид магистральной муфты МТОК 96-01-IV
Технические характеристики
Наименование МТОК 96-01-IV MT0K96B-01-IV MTOK96B1-O1-IV
Максимальное число соединяемых ОВ, шт. 96
Максимальный наружный диаметр соединяемых ОК, мм 25 29
Температура эксплуатации, °С от -60 до +70
Габаритные размеры:
диаметр, мм
длина, мм
159
519
159
683
Муфты сертифицированы в системе "Электросвязь". Сертификат соответствия № ОС/1-ОК-147.
4.1.5. Универсальные оптические муфты типа МТОК
Производитель
ЗАО "Связьстройдеталь"
Адрес: 115088, г. Москва, ул. Южнопортовая, 7а
Тел: (495) 786-34-34, Факс: (495) 786-34-32
www.ssd.ru mail@ssd.ru
Применение
Предназначены для прямого и разветвительного сращивания всех видов оптических кабелей, с
любыми видами брони и силовых элементов:
• подвесных самонесущих ОК с повивом из синтетических нитей или с броней из стеклопластиковых
прутков;
• ОК с металлическим гофрированным бронепокровом (или без бронепокровов);
• ОК 2-го и 3-го типов с бронепокровом из металлической проволоки при прокладке их в грунте с
введением "транзитной" петли в муфту, а также в кабельной канализации.
РАЗДЕЛ 4: АКСЕССУАРЫ ДЛЯ КАБЕЛЬНЫХ ЛИНИЙ 294
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
Универсальность муфт заключается в том, что они могут использоваться и как
магистральные, и как городские муфты, т.к. их можно:
• подвешивать на опорах ВЛС, ЛЭП, контактной сети железных дорог, городского
электрохозяйства и осветительных сетей;
• укладывать в подземные контейнеры ПОД или КОТ при прокладке ОК в ЗПТ;
• устанавливать в колодцах, коллекторах на специальных кронштейнах;
• укладывать в котлованы в защитных муфтах МЧЗ или МПЗ.

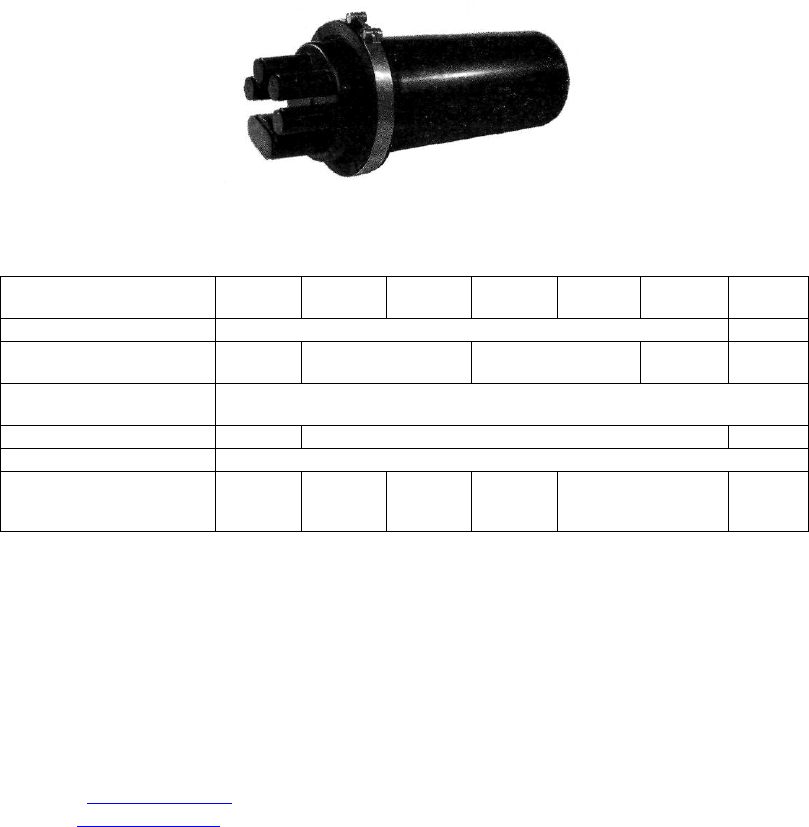

Вид универсальной муфты МТОК 96Т1
Технические характеристики
Наименование
МТОК
96/48
МТОК
96Т1
МТОК
96Т
МТОК
96/192Т*
МТОК
96/192Т1*
МТОК
96/192Т1-Т*
МТОК
96/216*
Тип муфты тупиковая проходная
Максимальное число
соединяемых ОВ, шт.
48 96 192
96 +
"транзит"
216
Максимальный наружный
диаметр ОК, мм
22
Число вводимых кабелей, шт. до 7 до 8 до 16
Температура эксплуатации, °С от минус 60 до плюс 70
Габаритные размеры:
диаметр,
длина, мм
177
378
189
445
159
442
159
442
189
445
158
620
* Предназначена для использования на городских сетях кабельного телевидения и широкополосных системах доступа.
Муфты сертифицированы в системе "Электросвязь". Сертификат соответствия № ОС/1-ОК-147.
4.1.6. Шнуры оптические производства ООО "Эликс-Кабель"
Производитель
ООО "Эликс-Кабель"
Адрес: Россия, 143952, Московская область, г. Реутов, ул. Транспортная, влад. 7 Г
Тел./факс: (495) 980-78-60 (многоканальный)
Email: info@elixcable.ru
Web: www.elixcable.ru
Выпускаются в соответствии с ТУ №669220-003-18354388-2003, что подтверждено
сертификатом соответствия № ОС/1-ОК-434.
Применение
Шнуры оптические предназначены для концевой заделки и коммутации оптических
кабелей связи.
РАЗДЕЛ 4: АКСЕССУАРЫ ДЛЯ КАБЕЛЬНЫХ ЛИНИЙ 295
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ

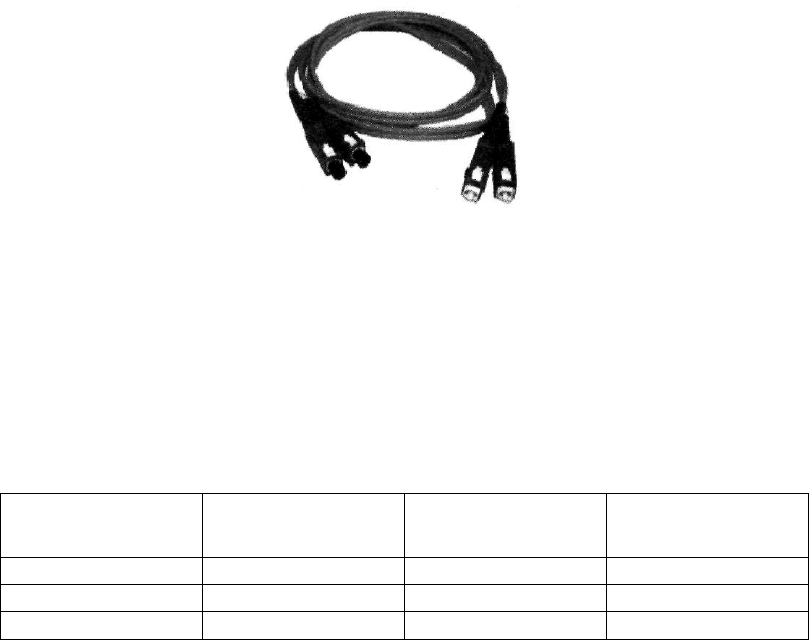

Конструкция
Шнур оптический представляет собой отрезок оптического волокна в буферном
покрытии диаметром 900 мкм или одножильного кабеля диаметром 2,85 мм (simplex), или
двужильного кабеля (Duplex zipcord) с двух сторон оконцованый коннекторами одного типа:
FC , ST или SC. Если коннекторы разные, то оптический шнур называется переходным.
Pig tail - это отрезок одножильного кабеля или волокна в буферном покрытии,
оконцованный коннектором с одной стороны. Дуплексные оптические шнуры обычно имеют
хвостовики коннекторов различных цветов. Стандартные патч корды имеют длины 1,3,5
метров или по требованию заказчика.
Потери, вносимые оптическими шнурами, приведены в таблице.
Тип полировки
соединителя
Вносимые оптические
потери, не более, дБ
Потери на отражение
мощности, не менее, дБ
Приращение вносимых
потерь в течение срока
службы, не более, дБ
PC 0,5 - 0,2
SPC 0,5 40 0,2
UPC 0,5 50 0,2
РАЗДЕЛ 4: АКСЕССУАРЫ ДЛЯ КАБЕЛЬНЫХ ЛИНИЙ 296
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
4.2. АКСЕССУАРЫ ДЛЯ КАБЕЛЕЙ СВЯЗИ
С МЕТАЛЛИЧЕСКИМИ ЖИЛАМИ
4.2.1. Муфты ХАG
А для телефонных кабелей фирмы
Tyco Electronics Raychem
Производитель
Tyco Electronics Raychem N.V.
Адрес московского представительства:
125315 Россия г. Москва, Ленинградский пр-т, 72, офис №807
Тел: (495) 721-1888, факс: (495) 721-1891
E-mail: telecom.russia@tycoelectronics.com
http://www.raychem-telecom.ru
Raychem и XAGA являются торговыми марками фирмы Tyco Electronics Raychem N.V.
Область применения
Муфты XAGA для медножильных телефонных кабелей предназначены для любого типа
установки: непосредственно в грунт, в кабельную канализацию, на подвесной кабель; для
кабеля любой конструкции: с полиэтиленовой, свинцовой, стальной либо алюминиевой
оболочкой, с гидрофобным заполнителем и без него.

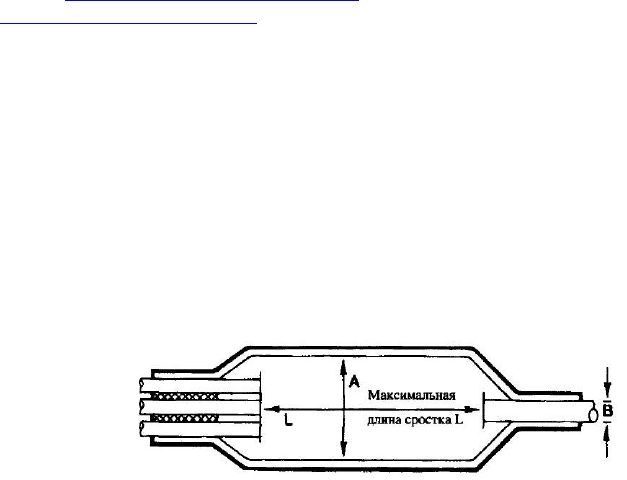

Конструкция
Муфты изготавливаются из термоусаживаемого композиционного материала с нанесенным
клеющим подслоем. Муфта имеет конструкцию манжеты, т.е. оборачивается вокруг сростка, не требуя
разрезания кабеля или демонтажа сростка. Муфта может быть как соединительной, так и
разветвительной до 4 направлений в каждую сторону. Для контроля качества монтажа манжета
покрыта термочуствительной краской, предусмотрены другие способы контроля качества монтажа.
Конструкция муфты XAGA 1000
Основные типы муфт:
XAGA-1000 - для кабелей содержащихся под избыточным давлением воздуха;
XAGA-500 - для кабелей не содержащихся под избыточным давлением воздуха;
XAGA-SLVP(U) - ремонтные термоусаживаемые манжеты;
ВОКТ, BOCL, SCOP - разветвительные комплекты.
Маркировка муфт.
XAGA-1000-A/B-L;
XAGA-500-A/B-L.
Например: XAGA1000-75/15-240 означает, что максимальный диаметр сростка для использования с
этой муфтой - 75 мм, длина - 240 мм, диаметр кабеля не менее 15 мм.
Ремонтные манжеты поставляются стандартными длинами 1500 мм, типоразмеры: 48/7-1500, 58/12-
1500, 78/15-1500,107/25-1500,130/30-1500,168/42-1500, 200/65-1500.
Например: XAGA-SLVP 78/15-1500 означает термоусаживаемое полотно 1500 мм длиной, диаметр
до усаживания - 78 мм, минимальный диаметр после усаживания - 15 мм.
Рекомендации фирмы Raychem по подбору муфт XAGA 1000N, XAGA 1000A в зависимости от
емкости кабеля ТПП и типа соединителя жил приведены в таблице.
Муфты имеют сертификат Госкомсвязи России.
РАЗДЕЛ 4: АКСЕССУАРЫ ДЛЯ КАБЕЛЬНЫХ ЛИНИЙ 297
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
400
100/25-260
75/15-400
100/25-260
75/15-400
100/25-260
75/15-400
1200
122/38-500
122/38-500
122/38-650
122/38-650
122/38-650
122/38-650
300
75/15-240
75/15-240
100/25-260
100/25-260
100/25-260
100/25-260
1000
122/38-500
122/38-500
122/38-500
122/38-500
122/38-500
122/38-500
200
75/15-240
75/15-240
75/15-240
75/15-240
75/15-240
75/15-240
900
122/38-500
122/38-500
122/38-500
122/38-500
122/38-500
122/38-500
100
75/15-240
55/12-300
75/15-240
55/12-300
75/15-240
55/12-300
800
100/25-460
100/25-460
122/38-500
122/38-500
122/38-500
122/38-500
50
55/12-150
55/12-150
55/12-150
55/12-150
55/12-150
55/12-150
700
100/25-460
100/25-460
122/38-500
122/30-500
122/38-500
122/38-500
30
43/8-150
43/12-150
55/12-150
600
100/25-460
100/25-460
100/25-460
100/25-460
122/38-500
122/38-500
20
43/8-150
43/8-150
43/8-300
10
43/8-150
43/8-150
43/8-150
500
122/38-260
100/25-460
100/25-460
100/25-460
122/38-500
122/38-500
Пары,
соединитель
AMP STACK III (25 пар)
AMP STACK III (25 пар)
AMP STACK IV (10 пар)
Tel-Splice
AMP STACK III (25 nap)
AMP STACK IV (10 nap)
Tel-Splice
Пары,
соединитель
AMP STACK III (25 nap)
AMP STACK III (25 nap)
AMP STACK IV (10 nap)
Tel-Splice
AMP STACK III (25 nap)
AMP STACK IV (10 nap)
Tel-Splice
Рекомендации фирмы
Raychem по подбору муфты XAGA 1OOON, XAGA 1000A
в зависимости от емкости кабеля ТПП и типа соединителя жил
Диаметр
жил
0,32
0,4
0,5
Диаметр
жил
0,32
0,4
0,5
В зависимости от используемой технологии изготовления сростка (тип соединителя, размещение соединителей и т.д.) размер сростка может отличаться
от рекомендованных значений. Уточните диаметр и длину сростка перед заказом муфт.
РАЗДЕЛ 4: АКСЕССУАРЫ ДЛЯ КАБЕЛЬНЫХ ЛИНИЙ 298
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
4.2.2. Муфты свинцовые компании "Связьстройдеталь"
Производитель
ЗАО "Связьстройдеталь"
Адрес: 115088, г. Москва, ул. Южнопортовая, 7а
Тел: (495) 786-34-34, Факс: (495) 786-34-32
www.ssd.ru mail@ssd.ru
Применение
Муфты свинцовые соединительные и разветвительные предназначены для восстановления
свинцовых, алюминиевых и стальных оболочек кабелей связи методами горячей пайки и склеивания.В
зависимости от типа и количества сращиваемых кабелей применяются следующие виды свинцовых
муфт:
• муфты свинцовые соединительные одноконусные МССО и двухконусные МССД используются при
сращивании кабелей связи в свинцовых оболочках марок ТГ, ТЗГ, МКСГ;
• муфты свинцовые разветвительные от 2МСР до 12 МСР используются для разветвления основных
кабелей в свинцовых оболочках на несколько направлений (от 2 до 12-ти);
• муфты свинцовые типа "труба" используются при сращивании бронированных кабелей марок ТБ,
ТЗБ, МКСБ;
• муфты типов МС, МСР, МСТ предназначены для монтажа кабелей железнодорожной связи;
• муфты газонепроницаемые соединительные ГМС предназначены для установки на симметричных
высокочастотных кабелях типа МКС и на кабелях железнодорожной связи с пластмассовой
изоляцией жил, могут также использоваться на кабелях типов ТЗ и ТЗП.
4.2.3. Муфты полиэтиленовые типа МРП и МПП
компании "Связьстройдеталь"
Производитель
ЗАО "Связьстройдеталь"
Адрес: 115088, г. Москва, ул. Южнопортовая, 7а
Тел: (495) 786-34-34, Факс: (495) 786-34-32
www.ssd.ru mail@ssd.ru
Применение
Муфты используются для сращивания городских телефонных кабелей в пластмассовых оболочках и
для восстановления защитных покровов типа "Шп" на кабелях связи всех типов.
Муфты выпускаются в двух вариантах: прямой МПП и разветвительный МРП.
Прямые или соединительные муфты МПП предназначены для сращивания строительных длин
кабелей одинаковой емкости. Залитые герметикой муфты МПП могут использоваться как защитные,
устанавливаемые над свинцовыми муфтами. Разветвительные муфты МРП служат для разветвления
кабеля большей емкости на несколько кабелей меньшей емкости, либо для подпараллеливания
дополнительного кабеля к основному кабелю.
Преимущества
Возможность использования любого типа соединителей жил.
Муфты позволяют выполнять сращивание жил индивидуальными и многожильными
соединителями любого типа на кабелях ТППэп, ТПппЗП и ТППэпЗ. Для заполненных кабелей муфты
позволяют выполнять сращивание жил соединителями в капсулах. При сращивании жил любыми
соединителями и при любых размерах сростков конусы и патрубки обеспечивают плотную посадку
муфт на кабеле и не требуют подмотки.
Любые варианты ответвляющихся кабелей.
Варианты разветвительных муфт МРП имеют оголовники с двумя, тремя, четырьмя и пятью
патрубками, внутренние диаметры которых обеспечивают ввод ответвляющихся кабелей во всех
возможных для данного типоразмера сочетаниях.
РАЗДЕЛ 4: АКСЕССУАРЫ ДЛЯ КАБЕЛЬНЫХ ЛИНИЙ 299
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
Наличие заглушённых патрубков
В типоряду разветвительных муфт имеются варианты с заглушёнными патрубками, позволяющие
выполнять подпараллеливание кабелей как в процессе нового монтажа, так и во время эксплуатации.
Возможность использования любого способа герметизации
Муфты позволяют использовать для их герметизации любые термоусаживаемые материалы и
материалы для "холодной" герметизации. За счет того, что муфты имеют удлиненные цилиндрические
части конусов, оголовников и патрубков ("пальцев"), удобство монтажа любым способом значительно
повысилось. Увеличенная толщина стенок муфт значительно упрощает и повышает надежность
монтажа методом сварки под стеклолентой.
4.2.4. Муфты для монтажа внутризоновых и сельских кабелей
типа МТ и МТО компании "Связьстройдеталь"
Производитель
ЗАО "Связьстройдеталь"
Адрес: 115088, г. Москва, ул. Южнопортовая, 7а
Тел: (495) 786-34-34, Факс: (495) 786-34-32
www.ssd.ru mail@ssd.ru
Применение
Тупиковые муфты МТ и МТО предназначены для сращивания кабелей сельской связи с
внешним диаметром оболочки до 22 мм.
В муфтах МТ сростки токопроводящих жил кабелей заливаются герметикой Вилад-31
(МТ-36, МТ-45) или битумной мастикой (МТ-16).

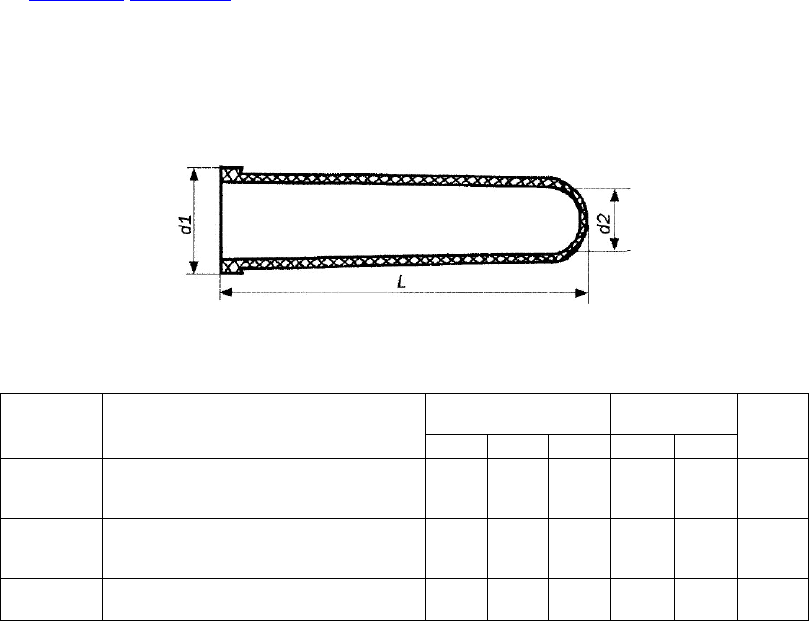

Схема муфты типа МТ
Технические характеристики
Размеры, мм
Расход компонента
герметика, г
Типоразмер Назначение
L d1 d2 А Б
Масса,
кг
МТ-16
Для защиты мест соединения жил на однопарных
кабелях ПРППМ, ПРПВМ, ПТПЖ, ПТВЖ с жилой
0,9-1,2 мм
220 25 16 - - 0,04
МТ-36
Для защиты мест соединения жил на
одночетверочных кабелях КСПП, КСПЗП,
КСПЗПБ, ЗКП, ЗКПБ
240 46 36 60 60 0,12
МТ-45
Для защиты мест соединения жил на кабелях типа
ТПП от 10 до 100 пар с жилой от 0,32 до 0,5 мм
240 55 45 90 90 0,14
Тупиковые муфты МТО имеют оголовники на 2, 3 или 4 направления, в зависимости от
типоразмера муфты. В патрубки оголовников кабели вводятся после удаления брони и
защитных покровов. Перепайка брони выполняется вне муфты. Защитные покровы
восстанавливают с применением материалов для "холодной" герметизации. Для защиты
муфт типа МТО применяют чугунные или пластмассовые тупиковые защитные муфты, либо
отрезки асбестоцементных труб, закрываемые с торцов пробками ПКП. Трубы и пробки
РАЗДЕЛ 4: АКСЕССУАРЫ ДЛЯ КАБЕЛЬНЫХ ЛИНИЙ 300
________________________________________________________________________________
________________________________________________________________________________
ТЕХНИЧЕСКИЙ СПРАВОЧНИК: КАБЕЛИ, ПРОВОДА И МАТЕРИАЛЫ ДЛЯ КАБЕЛЬНОЙ ИНДУСТРИИ
подбирают с учетом типоразмера муфты МТО. Например, муфты МТО-45 и МТО-60
защищают трубой 100 мм, а муфты МТО-80 трубой 150 мм. Внутренний объем трубы
допускается заливать битумной мастикой или герметикой "Вилад-31".

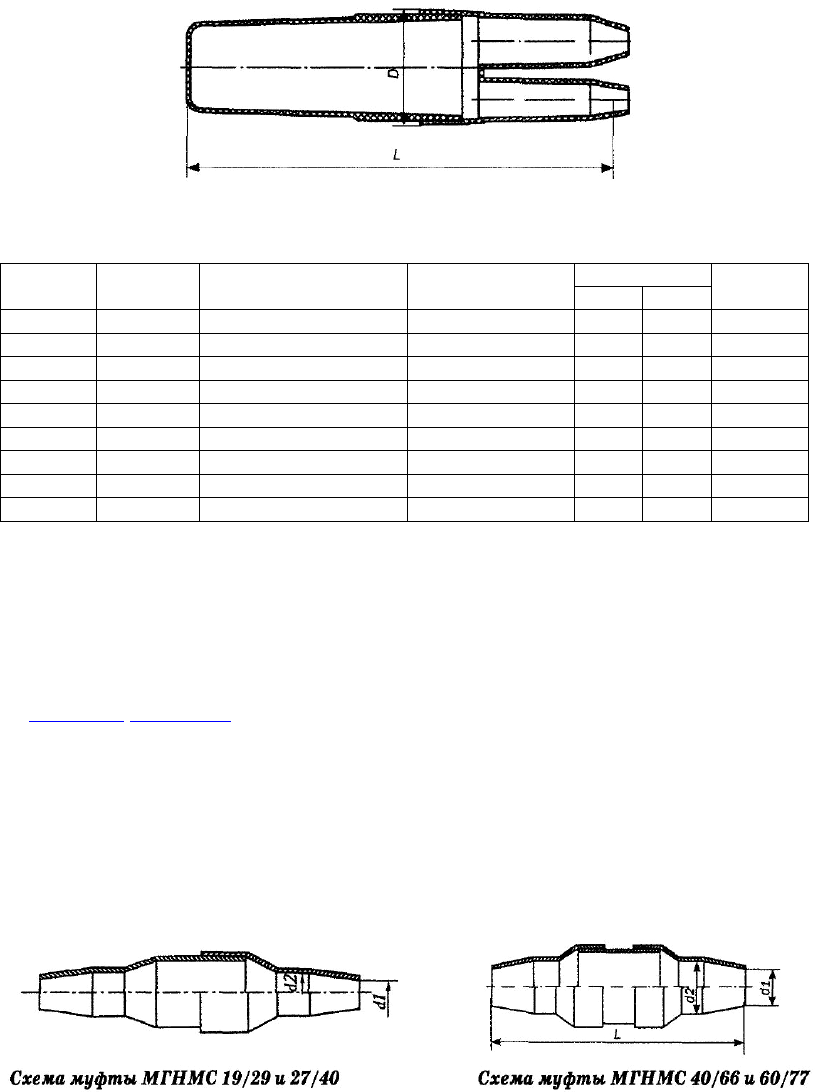

Схема муфты типа МТО
Технические характеристики
Размеры, мм
Типоразмер
Количество
ответвлений
Внутренние диаметры
патрубков, мм
Емкость кабелей при
диаметре жил, мм
L D
Масса, кг
2 МТО-36 2 12/17+12/16 КСПП1х4+КСПП1х4 325 56 0,16
2 МТО-45 2 7/16+10/19 10+10(0,5) 324 63 0,21
2 МТО-60 2 19/23+19/23 50+50 (0,5) 404 86 0,32
2 МТО-80 2 18/40+18/30 100+100(0,5) 416 109 0,50
3 МТО-45 3 7/16+7/16+7/16 20=10+10(0,5) 324 64 0,23
3 МТО-60 3 19/24+15/19+15/19 50=30+20 (0,5) 404 86 0,38
3 МТО-80 3 18/30+13/27+13/27 100=50+50(0,5) 416 111 0,64
4 МТО-45 4 8/10+8/10+8/10+8/10 10+10+10+10(0,5) 305 64 0,25
4 МТО-80 4 16/28+16/28+16/28+16/28 100=50+30+20(0,5) 387 108 0,73
4.2.5. Муфты газонепроницаемые типа МГНМс и УВГНМ
компании "Связьстройдеталь"
Производитель
ЗАО "Связьстройдеталь"
Адрес: 115088, г. Москва, ул. Южнопортовая, 7а
Тел: (495) 786-34-34, Факс: (495) 786-34-32
www.ssd.ru mail@ssd.ru
Применение
Муфты газонепроницаемые типа МГНМс предназначены для установки на кабелях типа
ТП, которые в процессе эксплуатации содержатся под постоянным избыточным воздушным
давлением до 69 кПа (0,7 кгс/см
2
). Муфты в процессе монтажа заливаются
саморасширяющимся полиуретановым герметикой Вилад-31, состоящим из двух
компонентов А и Б. Муфты МГНМс монтируют в помещениях ввода кабелей на АТС, в
шкафных колодцах и подвалах.
В маркировке муфт цифрами указаны входные диаметры конусов dl и d2.
