Лист 92

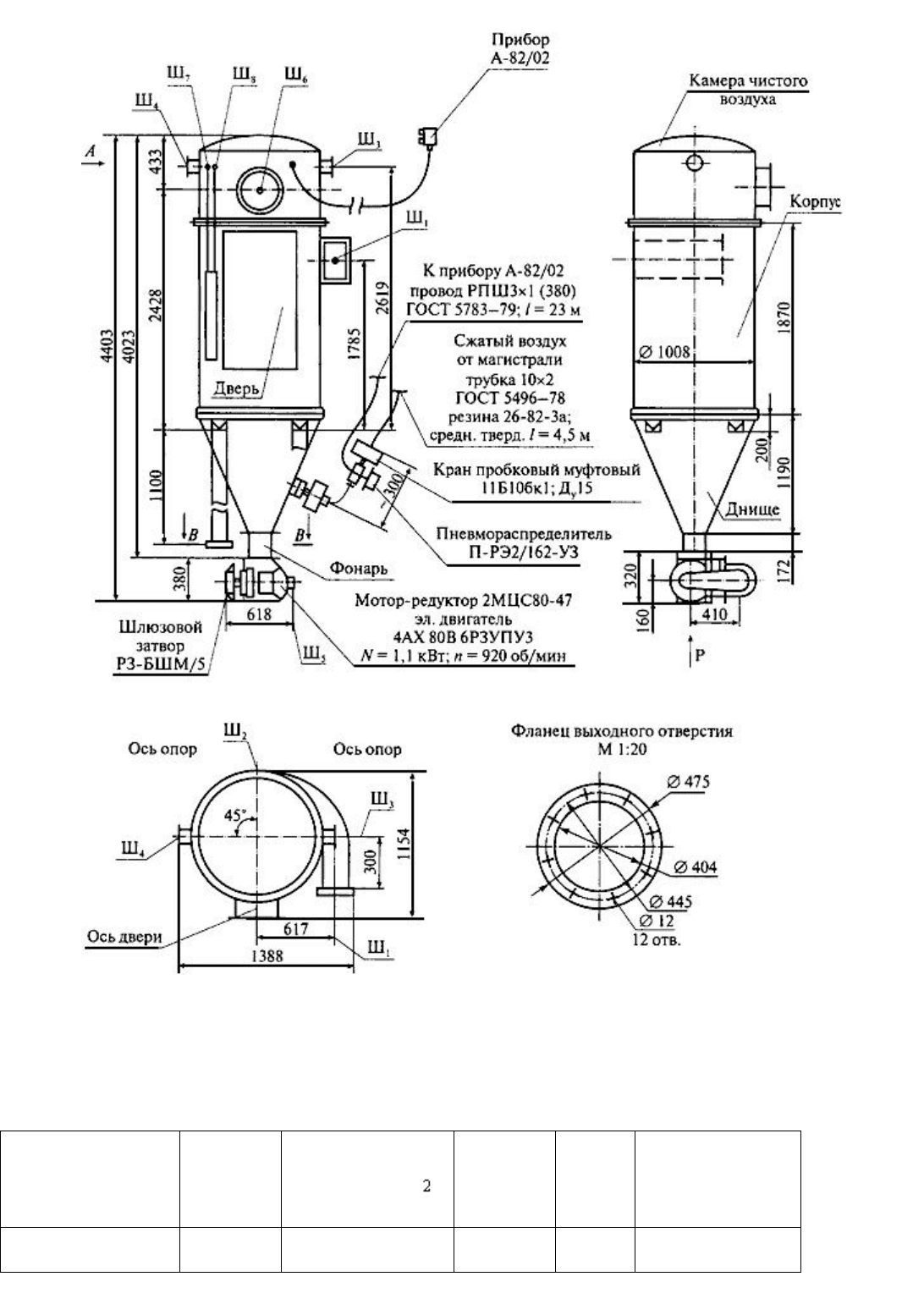

Фильтр выпускается только левого исполнения.
Фильтр РЦИЭ 10,4-16
Условные
обозначения
фильтра
Исполнение Площадь
поверхности
фильтрации, м
Количество
рукавов,
шт.
Масса,
кг, не
более
Выпускной
механизм
РЦИЭ 10,4-16-02 Левое 10,4 16 800 РЗ-БШМ/5
Лист 93
Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на угол, кратный 15°.

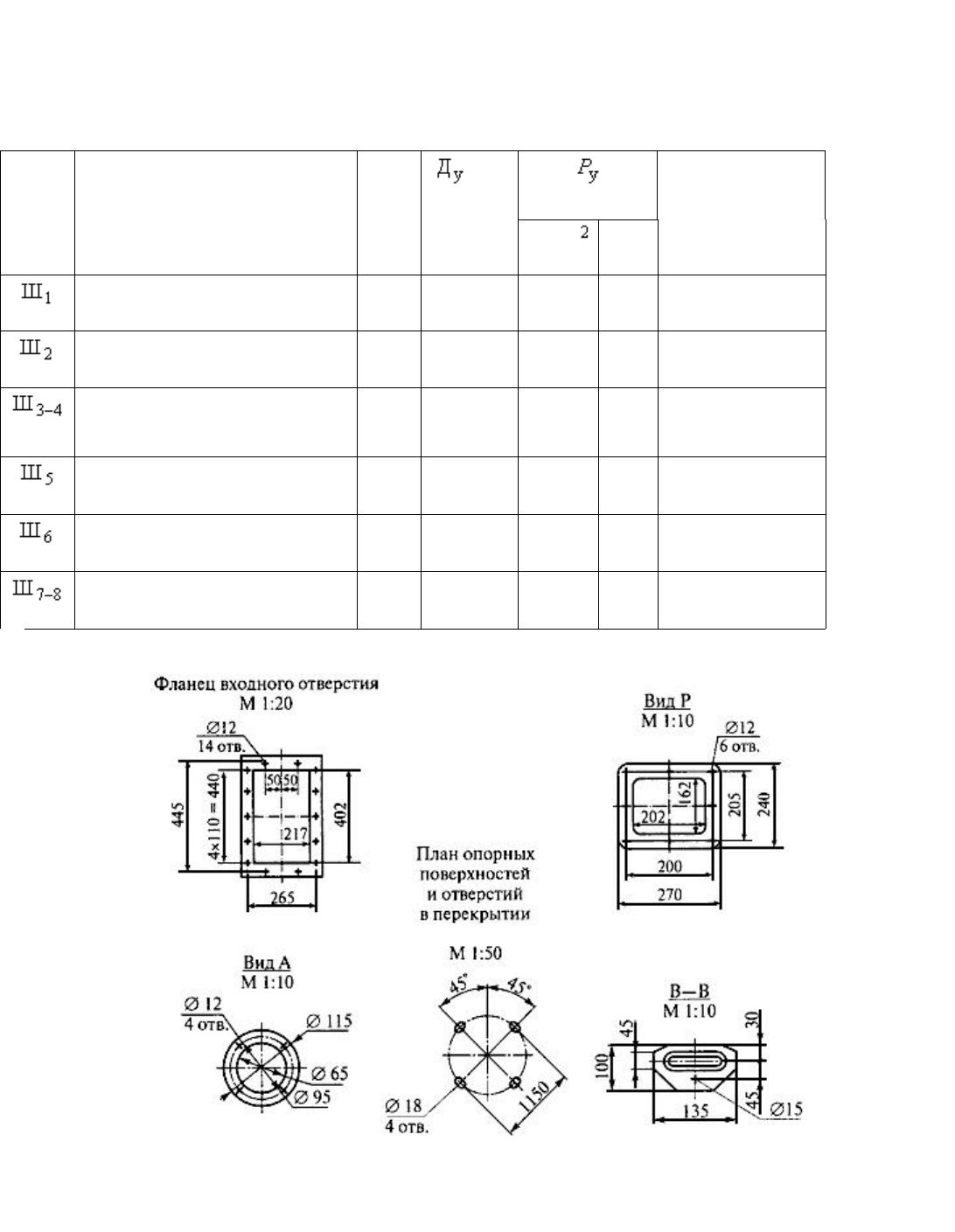

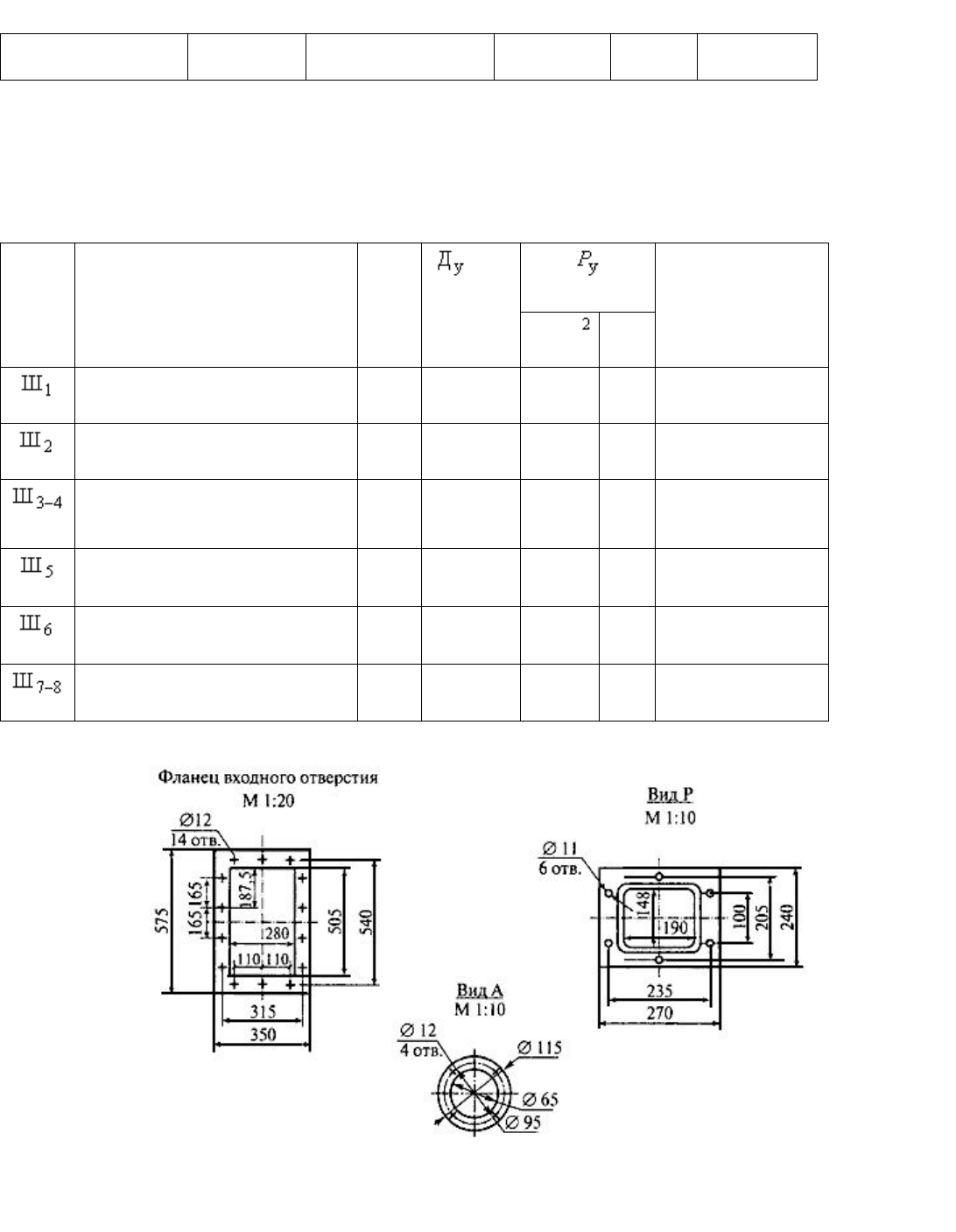

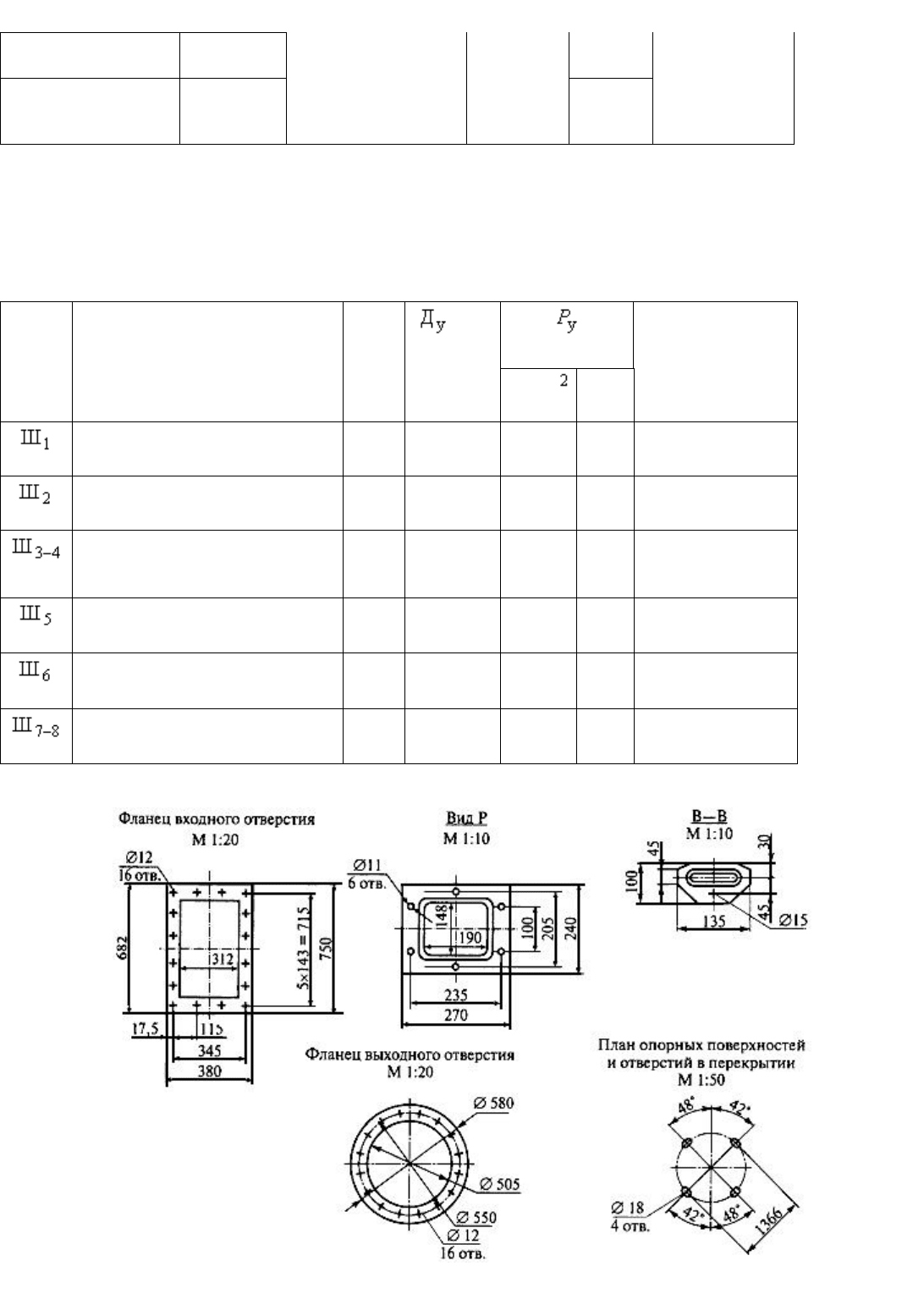

Таблица штуцеров и люков
Обозна-
чение
Наименование Коли-
чество
, мм Тип
уплотнительной
поверхности
кгс/см
МПа
Вход запыленного воздуха 1 215x400 - - Гладкая
Выход очищенного воздуха 1 400 - - "
Вход воздуха на продувку
рукавов
- 65 - - "
Выгрузка пыли 1 150 - - "
Ввод кабеля 1 6 - - -
Подсоединение тягомера 1 6 - - -

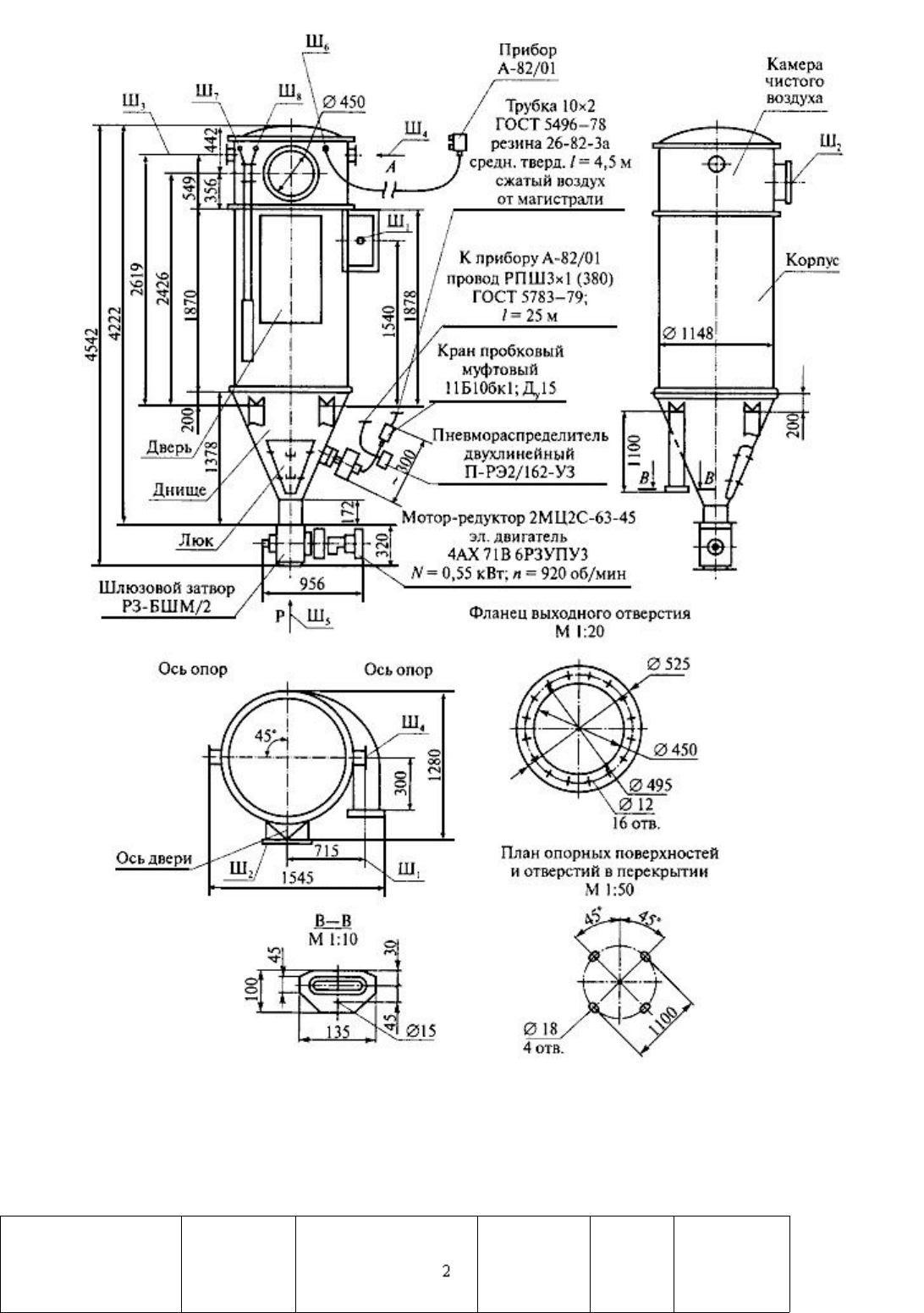

Фильтр РЦИЭ 15,6-24
Лист 94
Фильтр выпускается только левого исполнения с люком.
Фильтр РЦИЭ 15,6-24
Условные
обозначения
фильтра
Исполнение Площадь
поверхности
фильтрации, м
Количество
рукавов, шт.
Масса,
кг, не
более
Выпускной
механизм
Лист 95
РЦИЭ 15,6-24-04 Левое 15,6 24 873 РЗ-БШМ/2
Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на угол, кратный 12°.
Таблица штуцеров и люков
Обозна-
чение
Наименование Коли-
чество
, мм Тип
уплотнительной
поверхности
кгс/см
МПа
Вход запыленного воздуха 1 270x495 - - Гладкая
Выход очищенного воздуха 1 450 - - "
Вход воздуха на продувку
рукавов
- 65 - - "
Выгрузка пыли 1 150 - - "
Ввод кабеля 1 6 - - -
Подсоединение манометра 1 6 - - -
Фильтр РЦИЭ 23,4-36

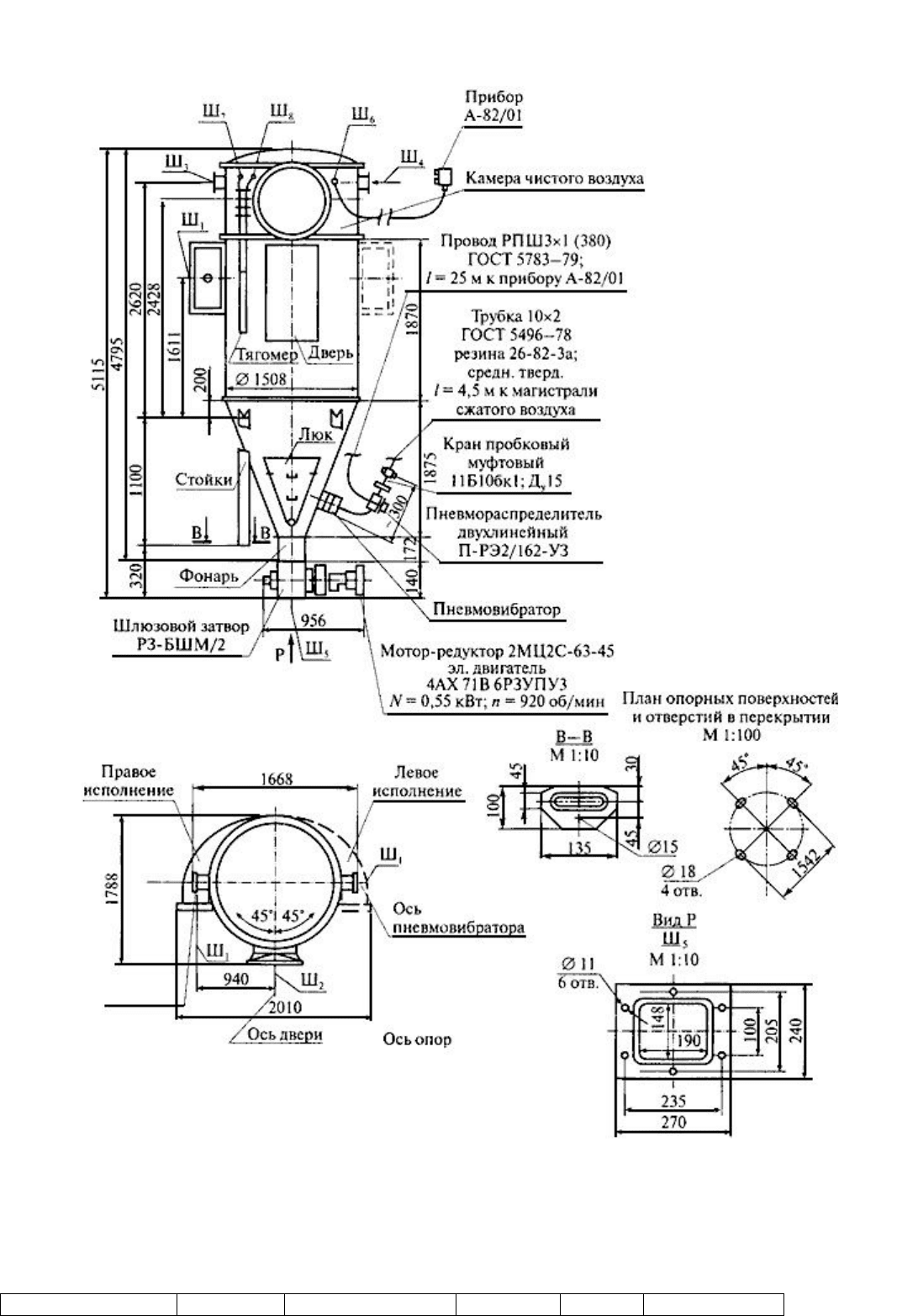

Лист 96
Примечания: 1. На нормали изображено исполнение 03 (правое с люком).
2. Фильтр выпускается правого и левого исполнения и правого с люком.
Фильтр РЦИЭ 23,4-36
Условные
обозначения
фильтра
Исполнение Площадь
поверхности
фильтрации, м
Количество
рукавов,
шт.
Масса,
кг, не
более
Выпускной
механизм
РЦИЭ 23,4-36-01 Правое 23,4 36 1130 Шлюзовой
затвор
РЗ-БШМ/2
Лист 97
РЦИЭ 23,4-36-02 Левое
РЦИЭ 23,4-36-03 Правое с
люком
1135
Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на угол, кратный 12°.
Таблица штуцеров и люков
Обозна-
чение
Наименование Коли-
чество
, мм Тип
уплотнительной
поверхности
кгс/см
МПа
Вход запыленного воздуха 1 300x670 - - Гладкая
Выход очищенного воздуха 1 505 - - "
Вход воздуха на продувку
рукавов
2 65 - - "
Выгрузка пыли 1 150 - - "
Ввод кабеля 1 30 - - -
Подсоединение манометра 2 6 - - -
Лист 98

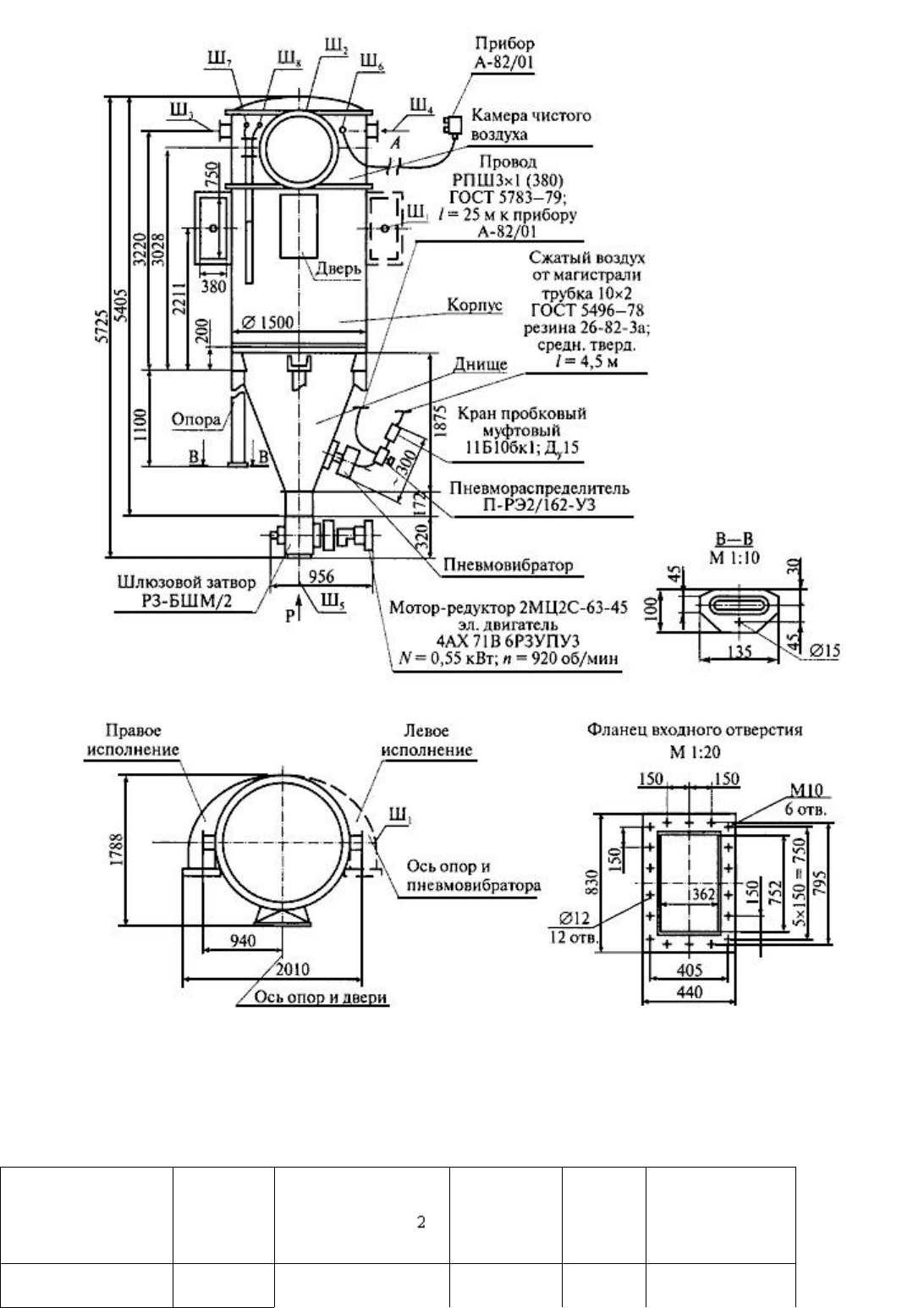

Фильтр РЦИЭ 31,2-48
Фильтр выпускается правого и левого исполнения с люком и без люка.
Фильтр РЦИЭ 31,2-48
Условные Исполнение Площадь Количество Масса, Выпускной
Лист 99
обозначения
фильтра
поверхности
фильтрации, м
рукавов,
шт.
кг, не
более
механизм
РЦИЭ 31,2-48-01 Правое 31,2 48 1410 Шлюзовой
затвор
РЗ-БШМ/2
РЦИЭ 31,2-48-02 Левое
РЦИЭ 31,2-48-03 Правое с
люком
1400
РЦИЭ 31,2-48-04 Левое с
люком
Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на угол, кратный 12°.

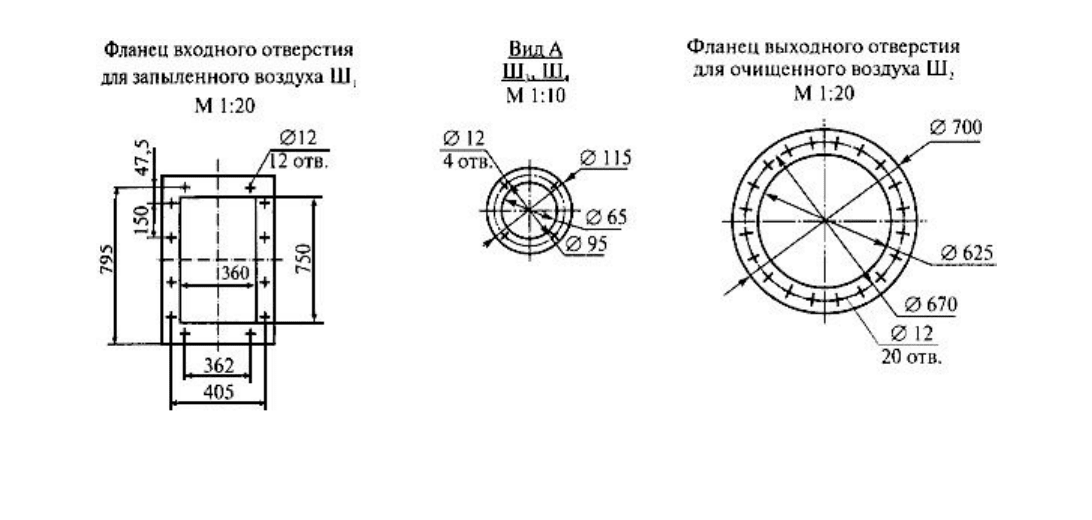

Таблица штуцеров и люков
Обозна-
чение
Наименование Коли-
чество
, мм Тип
уплотнительной
поверхности
кгс/см
МПа
Вход запыленного воздуха 1 360x750 - - Гладкая
Выход очищенного воздуха 1 625 - - "
Вход воздуха на продувку
рукавов
2 65 - - "
Выгрузка пыли 1 150 - - "
Ввод кабеля 1 30 - - -
Подсоединение тягомера 2 6 - - -
Лист 100
Фильтр РЦИЭ 40,8-48
Лист 101
Фильтр выпускается правого и левого исполнения.
Фильтр РЦИЭ 40,8-48
Условные
обозначения
фильтра
Исполнение Площадь
поверхности
фильтрации, м
Количество
рукавов, шт.
Масса,
кг, не
более
Выпускной
механизм
РЦИЭ 40,8-48-01 Правое 40,8 48 1451 Шлюзовой
затвор
