- 379 -
Глава 4
ТАБЛИЦА 4-20
Типы распознанных модуляций и систем
Распознанные системы модуляции Распознанные системы связи
Несущая (CW) Североамериканская аналоговая сотовая система (AMPS)
Амплитудная модуляция (АМ) Цифровая сотовая система США (IS-54/IS-136)
Двухполосная с подавленной несущей (DSB-SC) Система GSM
Частотная манипуляция (ЧМн) Коммерческие АМ- и ЧМ-системы
Двоичная фазовая манипуляция (2-ФМн) IDEN
Квадратурная фазовая манипуляция (КФМн) ЧМ с инфразвуковыми тонами
КФМн со сдвигом на π/4
Сигналы с М-ичной ФМн (МФМн)
Шумовые сегменты
КАМ-М16
Прикладное программное обеспечение для широкополосной радиопеленгации дает возможность
параллельно вычислять угол прихода всех обнаруженных сигналов со скоростью до 20 000 каналов
в секунду на определяемой пользователем полосе частот с одновременным контролем спектра.
Интегрированы также модуль GPS для определения местоположения подвижных устройств,
маркировки временных данных и опорной частоты. Географическая информационная система (ГИС)
позволяет отображать на цифровой карте местоположение множества обнаруженных сигналов,
включая сигналы систем с быстрой перестройкой частоты.
4.9.5.4.4 Расширения системы DAS
Система DAS использовалась для создания применений, предназначенных для контроля наземных
беспроводных связей, контроля спутниковых несущих, контроля полос частот, используемых
сигналами МДКР, радиопеленгации передатчиков с быстрой перестройкой частоты и оценки
неионизирующих излучений. Это оборудование способно также обнаруживать сигналы МДКР и
производить радиопеленгацию. Для получения большей информации см. [Patenaude etc., 1999].
4.9.5.5 Измерения (плотности потока мощности) ниже минимального уровня шума
4.9.5.5.1 Введение
Существуют пассивные службы, которые требуют защиты от мешающих излучений ниже
минимального уровня шумов, поскольку их наблюдения производятся при уровнях плотности
потока мощности (п.п.м.), лежащих ниже этого уровня шума. Поэтому пассивные службы, такие как
радиоастрономическая служба, используют методы множественных измерительных проб, которые
после накопления обрабатываются таким образом, что случайные шумы нейтрализуют друг друга,
тогда как полезные сигналы проявляются на фоне уменьшенных шумов. Это является причиной
- 380 -
Глава 4
того, что значения пределов п.п.м., лежащих ниже уровня шумов, подлежат международному
согласованию. Однако заинтересованные стороны, такие как радиоастрономы, продолжают сетовать
на то, что радиоастрономия станет слепой, если помехи не будут контролироваться и не будут
предприниматься соответствующие действия. Следовательно, необходим контроль, в особенности
спутниковый контроль, для применения подобных методов с целью обнаружения помехи, скрытой в
шуме.
4.9.5.5.2 Принципы
Для контроля полезного сигнала, лежащего ниже уровня шума, необходимо взять, оцифровать,
сохранить и усреднить последовательность, содержащую большое количество фрагментов спектра
(например, порядка десятков тысяч), в которых содержится полезный сигнал. Необходимо также
взять, оцифровать, сохранить и усреднить, а затем инвертировать такое же количество фрагментов
спектра, не содержащих полезного сигнала, но содержащих тот же самый тип случайного шума. Эти
два типа фрагментов спектра могут быть получены или путем изменения наведения антенны или,
если полезный сигнал имеет пакетный характер, путем взятия их во время наличия и во время
отсутствия полезного сигнала. В результате обработки этих двух последовательностей спектра шум
в значительной степени подавлялся. При обработке этих двух уже обработанных
последовательностей спектра, благодаря упомянутой инверсии компенсируются и другие сигналы
от неизвестных источников.
4.9.5.5.3 Перспективы
В настоящее время проводятся эксперименты по приспособлению этого метода для выполнения
контроля в космосе. Для получения достаточного количества проб во время, например,
10-минутного интервала, в течение которого может контролироваться спутник, находящийся на
низкой околоземной орбите, используются методы БПФ. Первоначальные результаты показывают,
что в настоящих условиях выигрыш от обработки может доходить до 20 дБ. Существуют некоторые
эффекты и технологические барьеры, которые до некоторой степени препятствуют применимости
этого метода для контроля в космосе. Примерами этого является изменяющееся доплеровское
воздействие на радиочастоту и на последовательности с временным разделением, а также "малая"
ширина полосы пропускания оборудования на основе БПФ, тогда как спутниковые ретрансляторы
являются широкополосными, а побочные излучения необходимо контролировать в полосе частот, в
несколько раз превышающей ширину полосы частот ретранслятора, относительно его центральной
частоты.
Литература
Application Note 243 [2000] The fundamentals of signal analysis. Agilent Technologies, Santa Rosa, United States of
America, downloadable at [http://www.agilent.com/].
KOLB, H. -J. [1996] Breitband - Such- und Empfangsanlagen. MEDAV, ISBN 3-9804152-1-X, for more info see
[http://www.medav.de/].
MARVEN, G. and EWERS, G. [1993] A simple approach to digital signal processing. Texas Instruments, ISBN
0-904047-00-8.
POULARIKAS, A. D. and SEELY, S. [1985] Signals and systems. PWS Engineering Boston, ISBN 0-534-03402-0.
- 381 -
Глава 4
QUIAN, S. and CHEN, D. [1996] Joint time frequency analysis. Prentice Hall, ISBN 0-13-2543842.
RABINER, L. R. and GOLD, B. [1975] Theory and application of digital signal processing. ISBN 0-13-9141014.
THALES [1999a] Characterization and measurement of interference in radiocommunication networks of TDMA
technology, on request [mailto:Philippe.MEGE@fr.thalesgroup.com
].
THALES [1999b] A test procedure for measuring EPFD levels generated into an operational GSO earth station, on
request [mailto:Philippe.MEGE@fr.thalesgroup.com
].
Thales [1999c] Technical measurements of discontinuous signals of type TDMA, TDD and frequency hopping, on
request [mailto:Philippe.MEGE@fr.thalesgroup.com
].
THALES [1999d] Monitoring of digital broadcasting signals, on request
[mailto:Philippe.MEGE@fr.thalesgroup.com
].
VAN MAANEN, E. [1998a] Hidden information in A3E modulated broadcasting transmitters. Dutch
Radiocommunications Agency, on request [mailto:erik.vmaanen@ivw.nl
].
VAN MAANEN E. [1998b] Introduction cryptography and signal analysis in radiomonitoring. Dutch
Radiocommunications Agency, on request [mailto:erik.vmaanen@ivw.nl
].
- 382 -
Глава 4
ПРИЛОЖЕНИЕ 1
К ГЛАВЕ 4

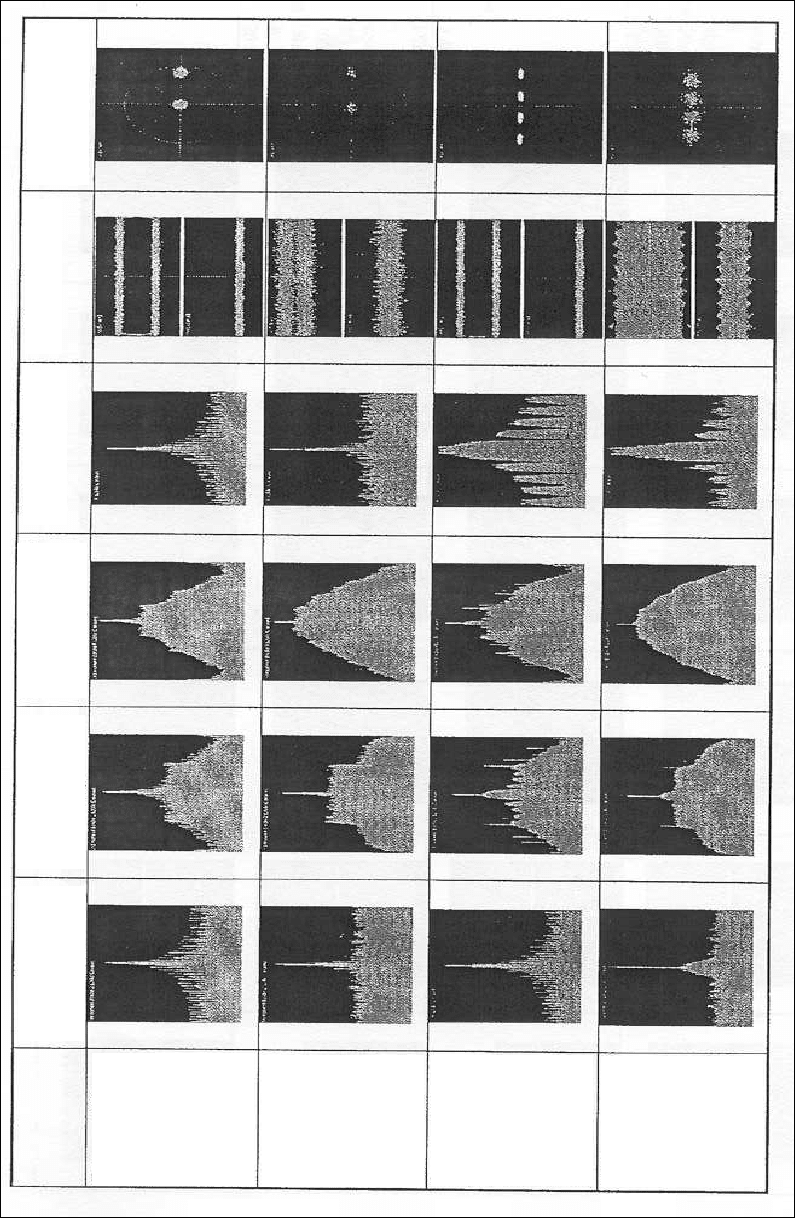

Примеры статистики для некоторых типов сигналов
Спектр 1-го момента
2-го порядка
М2,1
Спектр 2-го момента
2-го порядка
М2,2
Спектр 2-го момента
4-го порядка
М2,4
Спектральная плотность
мощности
Глазковые диаграммы
I, Q
Глазковая диаграмма
или вид в полярных
координатах

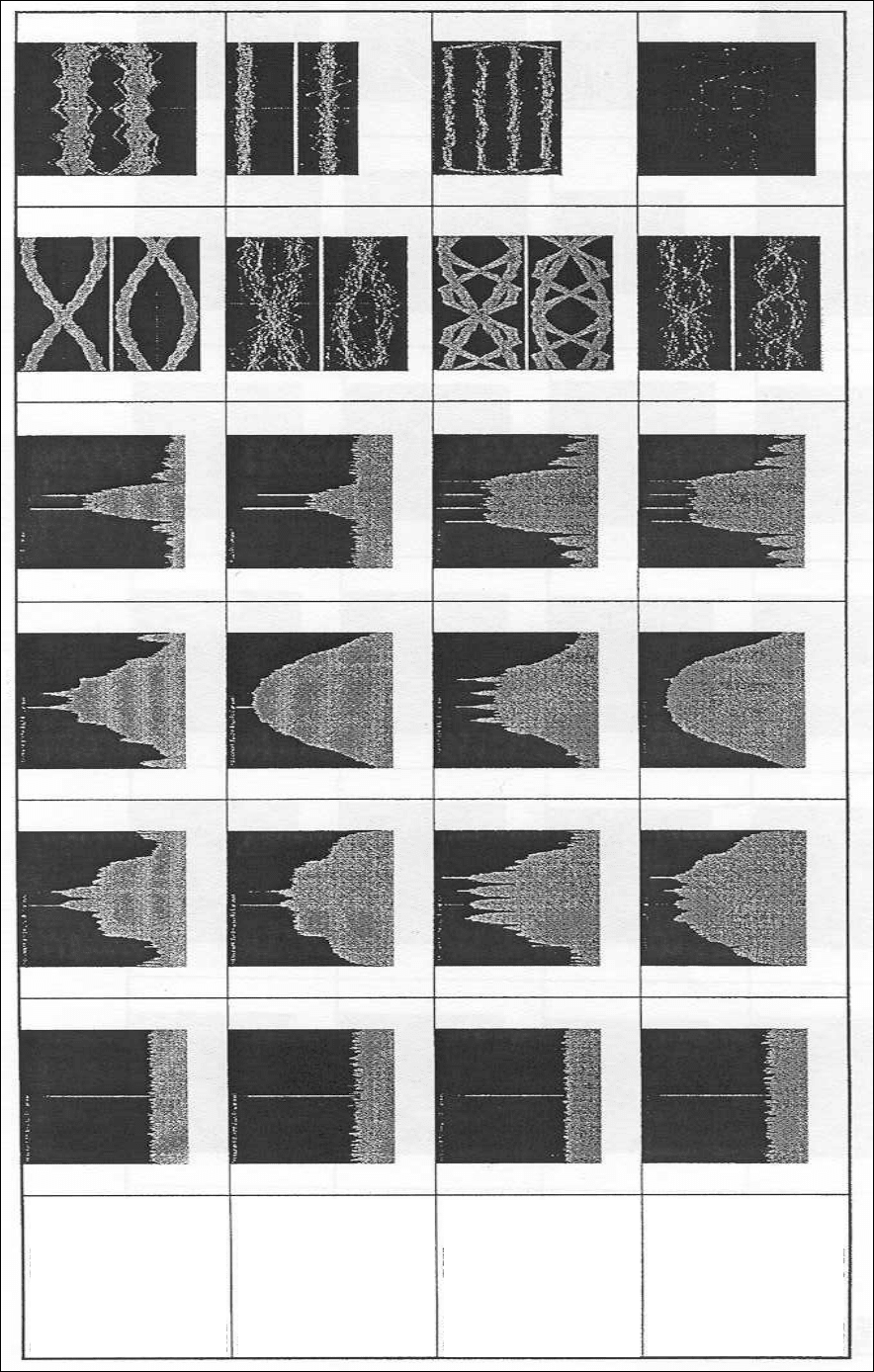

Тип АМн
№ 1
Скорость 20 бод
Длительность 10 с
М
Fs 1000 Гц
RSB 20 дБ
Тип
№
Скорость
Длительность
М
Fs
RSB 5 дБ
Тип АМн
№ 4
Скорость 20 бод
Длительность 10 с
М
Fs 1000 Гц
RSB 20 дБ
Тип
№
Скорость
Длительность
М
Fs
RSB 5 дБ
- 383 -
Глава 4

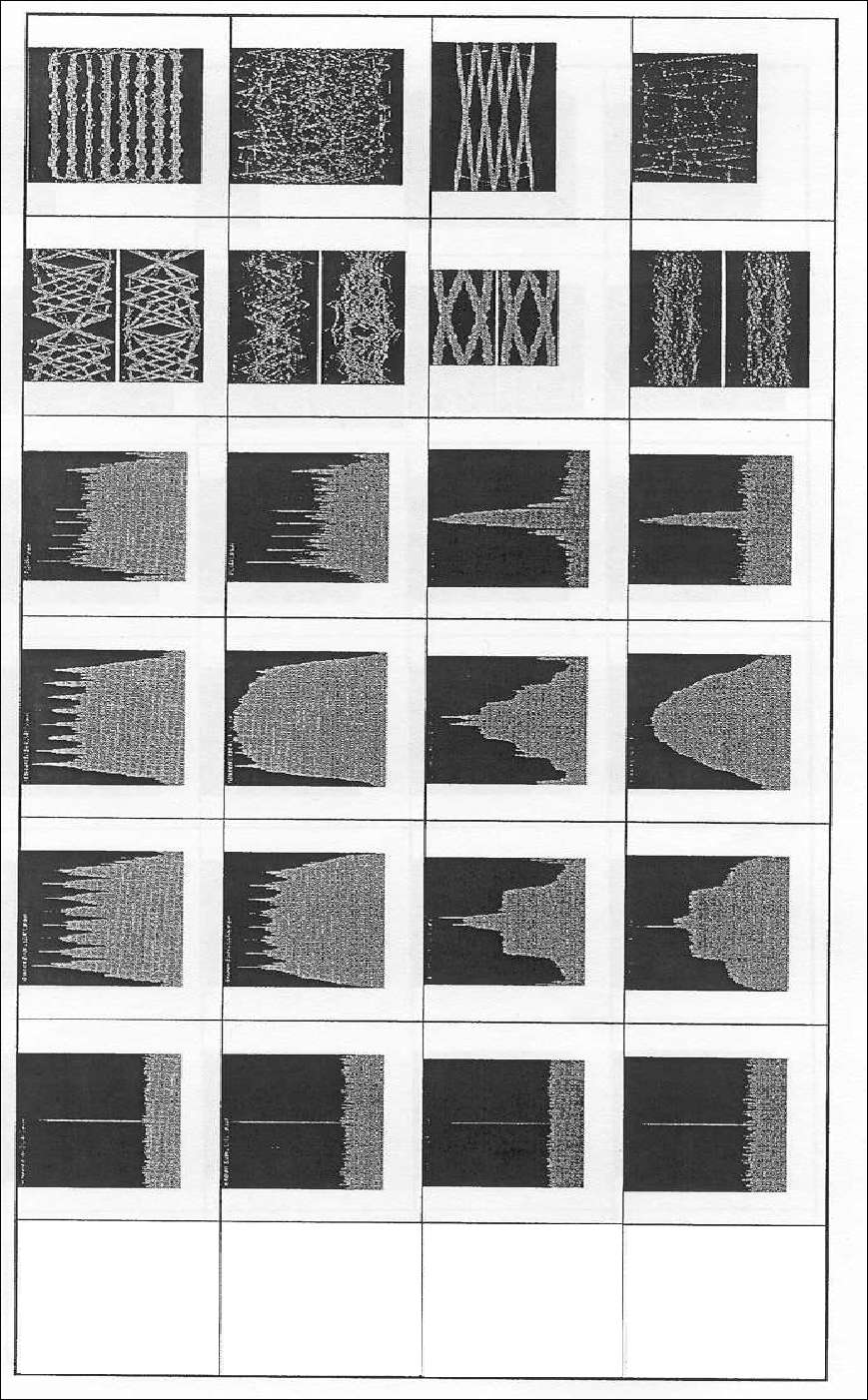

Тип ЧМн
№ 2
Фаза когерентная
Глубина 1
Скорость 100 бод
Длительность 20 с
Fs 1000 Гц
RSB 20 дБ
Тип
№
Фаза
Глубина
Скорость
Длительность
Fs
RSB 5 дБ
Тип ЧМн
№ 4
Фаза когерентная
Глубина 1
Скорость 100 бод
Длительность 20 с
Fs 1000 Гц
RSB 20 дБ
Тип
№
Фаза
Глубина
Скорость
Длительность
Fs
RSB 5 дБ
- 384 -
Глава 4
Тип ЧМн
№ 8
Фаза когерентная
Глубина 1
Скорость 100 бод
Длительность 20 с
Fs 1000 Гц
RSB 20 дБ
Тип
№
Фаза
Глубина
Скорость
Длительность
Fs
RSB 5 дБ
Тип CFPSK
№ 2
Глубина 0,5
F.S. 1
Скорость 100 бод
Длительность 20 с
Fs 1000 Гц
RSB 20 дБ
Тип
№
Глубина
F.S. 1
Скорость
Длительность
Fs
RSB 5 дБ
- 385 -
Глава 4

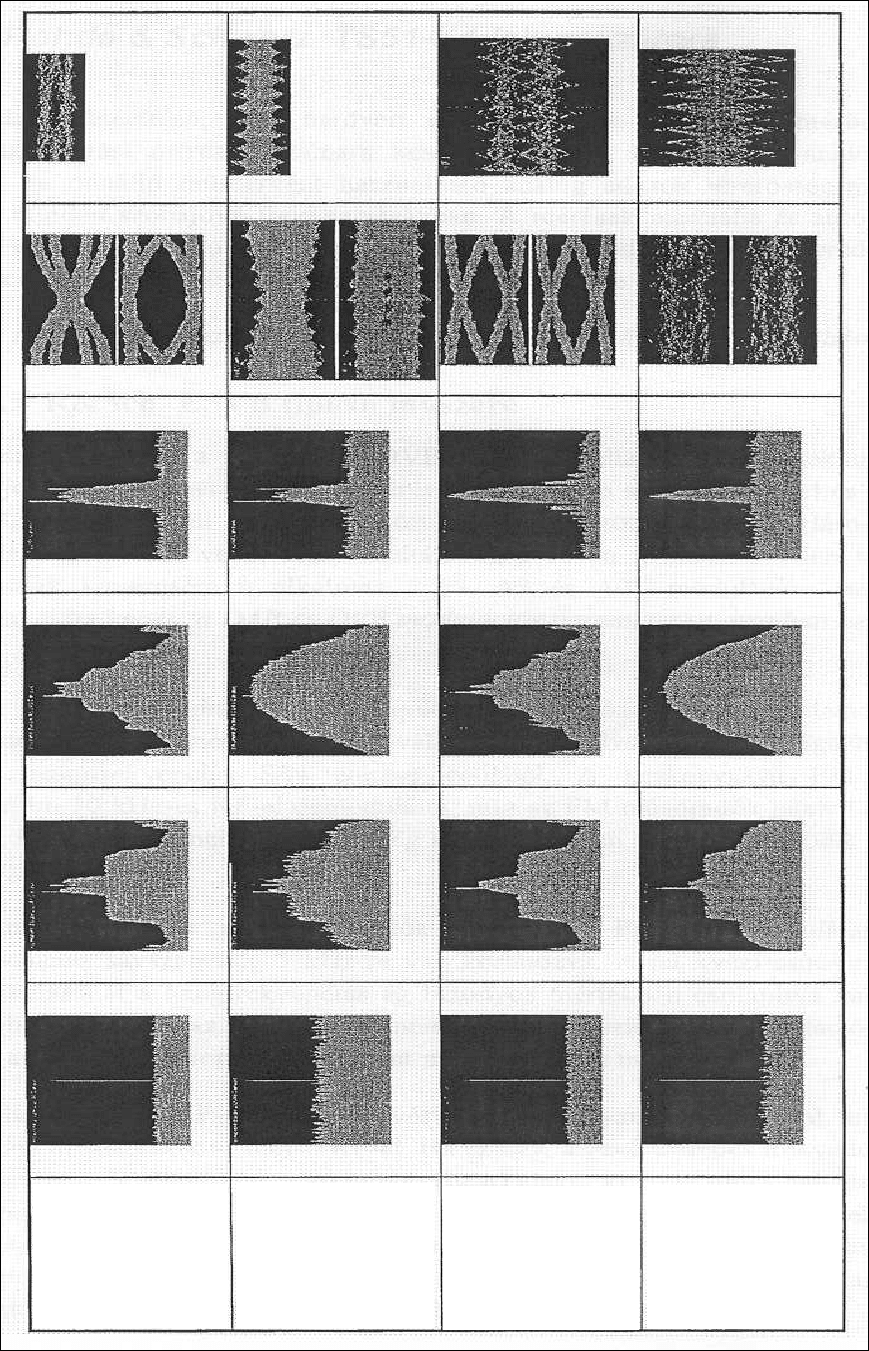

Тип ГММн
№ 2
Глубина 1
F.S. 3
Скорость 100 бод
Длительность 20 с
Fs 1000 Гц
RSB 20 дБ
Тип
№
Глубина
F.S.
Скорость
Длительность
Fs
RSB 5 дБ
Тип ММн
№ 2
Глубина 0,5
F.S. 1
Скорость 100 бод
Длительность 20 с
Fs 1000 Гц
RSB 20 дБ
Тип
№
Глубина
F.S.
Скорость
Длительность
Fs
RSB 5 дБ
- 387 -
Глава 5
ГЛАВА 5
СПЕЦИАЛЬНЫЕ СИСТЕМЫ И МЕТОДЫ КОНТРОЛЯ
Стр.
5.1 Контроль излучений космических аппаратов............................................................. 389
5.2 Мультимедиа и вещание ............................................................................................... 437
5.3 Беспроводные системы и системы персональной радиосвязи .................................. 445
5.4 Связь с использованием методов расширения спектра ............................................. 461
5.5 Линии микроволновой связи, включая спутниковые линии вверх .......................... 475
