- 469 -

Глава 5

Если в одном и том же диапазоне присутствует несколько сигналов FHSS, необходимы

усовершенствованные алгоритмы цифровой обработки сигнала (ЦОС), позволяющие опознать и

выделить сигналы по скорости, длительности, фазе и углу прихода скачков, поскольку все эти

сигналы будут казаться помехами по совмещенному каналу. Существуют системы и возможности

для опознавания отдельных сигналов по типу радиосвязи и сети, помогающие определить, какие

пользователи разговаривают между собой. Система ЦОС может опознать и выделить каждый из

скачков по частоте, времени и фазе. Для каждого из выделенных скачков может быть рассчитана

линия пеленга. Это позволяет восстановить сигнал для более точного расчета его параметров и

линий пеленга на каждом сигнале.

Мгновенная мощность принятого сигнала может быть измерена для каждого отдельного скачка. И

опять же, это проще выполнить при помощи системы цифровой обработки сигналов.

5.4.2.3 Соответствие задачам службы контроля

Задачи службы контроля определены в Рекомендации МСЭ-R SM.1050. В настоящем разделе

рассматривается применение этих задач к сигналам с расширением спектра.

5.4.2.3.1 Опознавание источников помех

Сигналы с расширением спектра предназначены для получения надежных эксплуатационных харак-

теристик в условиях помех. Основная проблема состоит в том, что сигналы с расширением спектра

создают помехи для других передач. Для сигналов DSSS трудностей обычно не возникает,

поскольку мощность сигнала распределена в широкой полосе частот и большая часть энергии помех

может быть эффективно устранена с помощью фильтрации. Серьезную проблему могут

представлять сигналы FHSS, когда определенные скачки накладываются на другие сигналы. Эта

проблема возникает главным образом при передаче сигналов с низкой скоростью скачков. В таком

случае для уточнения характеристик помех могут быть эффективными описанные выше методы

цифровой обработки сигнала. Характеристики помех легко могут быть получены из каскадного

графика спектра.

5.4.2.3.2 Соответствие национальным и международным правилам опознавания сигналов

Соответствием первого уровня должно быть подтверждение того, что рабочие параметры

перечисленных ранее в данной главе сигналов находятся в разрешенных для них пределах. Для

полного соответствия требуется изучение содержания сигнала с целью установить позывные,

электронные опознавательные номера или другие идентификаторы. Последние будут уникальными

для каждого сигнала, и тогда требуется знание о системах связи, генерирующих эти сигналы. Для

сигналов DSSS должна быть осуществлена свертка сигнала с расширением спектра. Этот процесс

может быть выполнен наилучшим образом при знании набора кодов, использовавшихся для

расширения сигнала. Эти коды могут быть получены у изготовителей оборудования, но в том

случае, если коды неизвестны, все же может возникнуть необходимость определения кода.

Получение расширяющего кода (или кодов – в случае КФМн) обеспечит более точное и простое

измерение частоты несущей и даст возможность произвести свертку сигнала с расширением спектра

с целью получения переданных данных. Получение расширяющего кода будет также необходимо

для определения того, занимают ли несколько пользователей один и тот же участок частот при

использовании режима МДКР. В настоящем разделе рассматриваются два метода определения кода:

исчерпывающая гипотетическая проверка и алгоритм Берлекампа–Месси.

При исчерпывающей гипотетической проверке используется коррелятор – для сжатия некоторого

участка принятого сигнала в полосу, определяемую только модуляцией данными. Коррелятор

программируется таким образом, чтобы проверять любой возможный код, который

предположительно может применяться пользователем связи; каждый возможный код должен быть

коррелирован с принятым сигналом. Недостаток метода гипотетической проверки состоит в том,

- 470 -

Глава 5

что требуется время на проведение цикла кодирования каждого возможного кода в процессе

корреляции. При использовании произведений кодов затраченное время даже увеличивается,

поскольку возможных кодов становится больше. Исчерпывающая гипотетическая проверка

становится более реально осуществимой, если известно, что в принятом сигнале использовано лишь

меньшее подмножество из числа всех возможных кодов.

Использование алгоритма Берлекампа–Месси является гораздо более предпочтительным методом

определения расширяющего кода, но его недостаток состоит в том, что он очень подвержен

эффектам искажения расширяющего кода вследствие присутствия помех или данных. Этот

алгоритм должен также определять произведения кодов. Хотя источник кодов, получающийся в

результате применения этого метода, может не быть идентичным используемому в передатчике, он

в состоянии генерировать идентичную последовательность.

Алгоритм Берлекампа–Месси не даст хороших результатов при низких отношениях сигнал/шум или

в случаях, когда сигналы помехи присутствуют в той же полосе, что и полезный сигнал. Он будет

работать с 2-ФМн или КФМн сигналами с достаточно высокими значениями сигнал/шум,

демодулируя каждый отдельный чип. В этом случае для демодуляции отдельных чипов приемник

настраивается на демодуляцию сигнала с прямой последовательностью, как если бы он был

обычным 2-ФМн или КФМн сигналом. Для демодуляции чипов потребуется применить к

оцифрованному мгновенному снимку сигнала контур отслеживания сигнала несущей (такого как

петля Костаса) или какую-либо оценку фазы сигнала несущей (такую как оценка фазы блока). Для

сигнала КФМн отслеживание сигнала несущей позволяет принять каждый из сдвинутых на 90°

компонентов при весьма низком уровне перекрестных помех между двумя фазами, так что может

быть получен расширяющий код для каждого из компонентов сигнала. Должна быть известна

структура идентификатора (ID) для точного опознавания сигнала.

Для известных сигналов FHSS при демодуляции сигналов и устранении скачков частоты может

эффективно использоваться приемник, работающий под управлением компьютера. Идентификатор

может быть определен, исходя из имеющихся сведений о сигналах. Для неизвестных сигналов FHSS

может быть оцифрован и помещен в цифровую память короткий отрезок сигнала с полной шириной

полосы. Устранение в сигнале скачков и его демодуляция могут быть выполнены в цифровом

режиме. Как и ранее, для точного опознавания сигнала должна быть известна структура

идентификатора.

5.4.2.3.3 Несанкционированные передатчики

Опознавание несанкционированных передатчиков может быть выполнено путем сравнения

измеренных параметров сигнала с утвержденными параметрами. Если невозможно провести свертку

сигнала с расширением спектра или устранить скачки, используя коды и параметры

санкционированных передатчиков, сигнал следует считать несанкционированным. Этот процесс

может быть автоматизирован при использовании интегрированной архитектуры системы,

работающей под контролем компьютера и сравнивающей измеренные параметры с параметрами,

имеющимися в реляционной базе данных санкционированных сигналов.

5.4.2.3.4 Радиопеленгация и определение местоположения несанкционированных

передатчиков

Радиопеленгация передатчика и определение его местоположения представляют собой чрезвычайно

ценное средство опознавания и обнаружения местоположения несанкционированных передатчиков.

В случае сигналов с расширением спектра очень трудно, если не невозможно, провести пеленгацию

с использованием обычного узкополосного оборудования. Для эффективной работы при наличии

сигналов с расширением спектра пеленгаторное радиооборудование должно иметь как минимум два

широкополосных канала для приема сигналов, оно должно обрабатывать как действительные, так и

мнимые компоненты сигналов и использовать сложные алгоритмы ЦОС, способные выполнять

свертку сигнала с расширением спектра, корреляцию и сравнение фаз.

- 471 -

Глава 5

5.4.2.3.5 Значения ширины занимаемой полосы частот

Для сигналов DSSS, использующих для расширяющей модуляции прямоугольные импульсы,

ширина полосы принимается равной удвоенной скорости чипов. Для сигналов DSSS, использующих

для расширяющей модуляции отфильтрованные импульсы, ширина полосы принимается равной

скорости чипов. Для сигналов FHSS имеются два важных значения ширины полосы: мгновенная

ширина полосы для отдельного скачка и полная ширина полосы, занятой всеми скачками.

5.4.2.3.6 Нежелательные излучения в областях побочных и внеполосных излучений

Нежелательные излучения обычно измеряются в определенных полосах частот, которые имеют

более узкую ширину, чем полоса сигнала с расширением спектра. Поэтому измерительное

оборудование, используемое для проведения измерений нежелательных излучений, как правило, не

требует такой же ширины полосы, как в случае сигнала с расширением спектра. Если необходимы

измерения нежелательных излучений в полосах, ширина которых превышает наибольшую ширину

полосы пропускания измерительного оборудования, то для определения общей мощности в более

широких полосах частот зачастую можно использовать метод интеграции спектра.

5.4.2.3.7 Занятость полос частот

В случае сигналов с расширением спектра определение занятости путем использования традиционных

методов может быть связано с большими трудностями. При применении традиционных методов

спектрального анализа с фильтрами со сканированием по частоте (таких как анализатор спектра)

сигнал DSSS будет выглядеть как шумовая помеха и может не превышать порог, определенный для

какой-либо данной частоты, выбранной для рассмотрения ее как занятой. Даже если частота

представляется при наблюдении как занятая сигналом DSSS, в тех же полосах могут существовать

дополнительные сигналы DSSS и даже узкополосные сигналы, тем самым искажая значения

измерений занятости. Измерения занятости сигналов FHSS также может быть трудно выполнять при

использовании обычного оборудования вследствие изменений сигнала в течение времени развертки

анализатора спектра. При использовании сканирующего анализатора спектра можно пропустить все

скачки и, следовательно, не увидеть сигнал FHSS. Анализатор с быстрым преобразованием Фурье

(БПФ) рассматривает все частоты сразу и не пропустит сигнал. Однако его мгновенная ширина

полосы должна быть достаточно широкой, чтобы перекрывать одновременно весь диапазон, иначе он

укажет лишь на малую часть диапазона как на занятую в данное время. Стоит напомнить, что

присутствие сигнала FHSS не указывает на то, что полоса используется полностью.

Для сигналов с расширением спектра должны быть разработаны дополнительные методы и

определения занятости полосы частот.

5.4.2.3.8 Измерение шумов окружающей среды

Основное отличие при измерениях шумов в диапазонах частот, где используются сигналы с рас-

ширением спектра, по сравнению с другими диапазонами состоит в том, что сигналы DSSS могут

казаться широкополосным шумом. Чтобы получить истинную величину шума окружающей среды в

данном диапазоне, надо удостовериться в том, что до выполнения измерений эти сигналы не

присутствовали. Для этого требуется, чтобы система была способна обнаруживать широкополосные

сигналы с расширением спектра.

5.4.3 Применения расширения спектра

Число беспроводных систем связи с использованием методов расширения спектра быстро

увеличивается, что позволяет лучше использовать загруженные частотные каналы. Системы с

расширением спектра могут быть совершенно невосприимчивы к узкополосным и широкополосным

сигналам помех, что делает их, с малыми ограничениями, идеальными для работы в неразрешенных

диапазонах.

- 472 -

Глава 5

Приемопередатчики с расширенным спектром для военного применения доступны из многих источ-

ников в международном масштабе и перекрывают ВЧ, ОВЧ, УВЧ и СВЧ диапазоны частот при

использовании методов FHSS, DSSS и гибридного метода FHSS/DSSS. Эти радиосистемы

проникают на гражданские рынки и во все возрастающих масштабах используются преступными

элементами с целью избежать обнаружения их линий связи органами правопорядка. Ожидается, что

эта практика будет расширяться. Однако применение расширенного спектра для сотовой связи и

служб персональной связи (СПС) скорее всего окажет самое большое влияние на службы контроля.

Описание известных и ожидаемых применений расширенного спектра для сотовой связи, служб

персональной связи и спутниковых служб приведено в нижеследующих параграфах.

5.4.3.1 Цифровые сотовые радиосистемы и системы СПС

Используется и разрабатывается ряд цифровых сотовых радиосистем и систем СПС, в которых

применяется метод МДКР DSSS. МДКР и DSSS используются в основных стандартах 3G

(IMT-2000). Примеры цифровых сотовых радиосистем и систем СПС см. в табл. 5-8.

5.4.3.2 Беспроводные локальные сети

Беспроводные локальные сети (WLAN) позволяют осуществлять беспроводную связь между

компьютерами и периферийными устройствами. Этот способ становится дешевле, чем установка и

обслуживание проводных сетей обмена данными, а также обеспечивает преимущество более

высокой подвижности. ИИЭР разработал стандарты серий 802.11 и 802.12 с дополнениями для этого

применения. Уже существует несколько не получивших лицензии образцов, но они используют

ПНМ частотный спектр и, следовательно, будут подвержены влиянию помех.

5.4.3.3 Спутниковые системы

МСЭ перераспределил спектр для ПСС в диапазоне 2000 МГц. Перераспределенные полосы частот

для ПСС: 1610–1626,5 МГц для линий Земля–космос и 2483,5–2500 МГц для линий космос–Земля.

Существует ряд систем ПСС, использующих методы расширения спектра.

5.4.4 Оборудование, необходимое для систем контроля с расширением спектра

Оборудование, необходимое для систем контроля с расширением спектра, описано в разделе 4.9.

Литература

DIXON, R. C. [1976] Spread Spectrum Systems. 2nd ed., John Wiley and Sons.

FEHER, K. [1995] Wireless Digital Communications: Modulation and Spread Spectrum Applications. Prentice Hall

PTR.

MAGNUS, F. [1996] Methods For Direction-Finding Of Direct-Sequence Spread-Spectrum Signals.

IMAURA, K. and YOSHIDA W. [January 1987] A Simple Derivation of the Berlekamp-Massey Algorithm and Some

Applications. IEEE Trans. Information Theory, Vol. IT-33, No. 1, p. 146-150

JIRAUD, D. A. [December 1993] Codes Improve Multiple-Access Communications. Microwaves & RF, p. 157-163

- 473 -

Глава 5

MASSEY, J. L. [January 1969] Shift Register Synthesis and BCH Decoding, IEEE Trans. on Information Theory.

Vol. IT-15, No. 1, p. 122-127.

PIKHOLTZ, R. et al. [May 1982] Theory of Spread-Spectrum Communications – A Tutorial. IEEE Trans. Comm.,

Vol. COM-30, No. 5, p. 855-884.

PRASAD, R. [1996] CDMA for Wireless Personal Communications. Artech House, Inc.

SCHILLING, D. L. et al. [April 1991] Spread Spectrum for Commercial Communications. IEEE Commun. Mag., Vol.

29, No. 4, p. 66-79.

SCHUMACHER, P. M. [August 1993] Examples Illustrate Spread-Spectrum Modeling Techniques. Microwaves &

RF, p. 127-138.

VITERBI, A. J. [1995] CDMA Principles Of Spread Spectrum Communication, Addison Wesley Longman, Inc.

VUCETIC, W. B. and GLISIC, S. [1997] Spread Spectrum Cdma Systems For Wireless Communications. Artech

House, Inc.

YANG, S. C. [1985] CDMA RF System Engineering Artech House, Inc.

ZIEMER, R. and PETERSON, R. [1985] Digital Communications and Spread Spectrum Systems. 1st ed., Macmillan

Publishing Company.

Рекомендации МСЭ-R:

ПРИМЕЧАНИЕ. – В каждом случае следует использовать последнее издание Рекомендаций.

Рекомендация МСЭ-R SM.1050 – Задачи службы контроля.

Рекомендация МСЭ-R SM.1055 – Использование методов расширения спектра.

- 474 -

Глава 5

- 475 -

Глава 5

5.5 Линии микроволновой связи, включая спутниковые линии вверх

Стр.

5.5 Линии микроволновой связи, включая спутниковые линии вверх .......................... 476

5.5.1 Общее введение ............................................................................................................. 476

5.5.2 Использование линий микроволновой связи .............................................................. 477

5.5.2.1 Аналоговые линии связи............................................................................................... 478

5.5.2.2 Цифровые линии связи.................................................................................................. 478

5.5.2.3 Выходной спектр ........................................................................................................... 478

5.5.2.4 Мультиплексирование в микроволновых радиосистемах ......................................... 479

5.5.2.5 Работы по контролю...................................................................................................... 481

5.5.3 Общие методы измерений ............................................................................................ 482

5.5.3.1 Система прямого перехвата.......................................................................................... 483

5.5.3.2 Система перехвата с использованием РЧ смесителей ............................................... 484

5.5.4 Оборудование для подвижных средств контроля ...................................................... 485

5.5.4.1 Антенная система .......................................................................................................... 485

5.5.4.2 Оборудование для анализа............................................................................................ 487

5.5.4.3 Калибровочное оборудование ...................................................................................... 487

5.5.4.4 Навигационная система и система определения местоположения........................... 488

5.5.4.5 Управление вращением и телескопические опоры .................................................... 489

5.5.5 Совмещение фиксированной спутниковой и фиксированной служб ...................... 489

5.5.5.1 Помехи между ФСС и ФС ............................................................................................ 489

5.5.5.2 Методы анализа ............................................................................................................. 490

5.5.6 Вопросы безопасности .................................................................................................. 492

- 476 -

Глава 5

5.5 Линии микроволновой связи, включая спутниковые линии вверх

5.5.1 Общее введение

За исключением некоторых наземных радиорелейных или микроволновых систем, работающих в

диапазоне частот ниже 1 ГГц, как правило, предполагается, что линии микроволновой связи

действуют на более высоких частотах. Настоящий раздел Справочника посвящен этим системам,

обнаружение и контроль которых разительно отличаются от аналогичных действий в отношении

"классических" линий радиосвязи.

Технология микроволновых радиосистем базируется на возможностях, предоставляемых очень

высокими частотами, в пределах от 1 до 100 ГГц, которым отвечают очень короткие длины волн,

называемые микроволнами (30 см > λ > 3 мм). Эти факторы позволяют получать как широкие

групповые спектры, так и очень направленное излучение, что особенно подходит для передачи

большого количества сигналов или данных от точки к точке. Используют три типа распространения

радиоволн:

– Линия прямой видимости (LoS): чтобы избежать появления проблем, вызванных круглой

формой Земли, ретрансляторы, приемники и передатчики устанавливаются приблизительно

через каждые 50 км. Несколько последовательных радиоскачков называются радиолинией

(см. рис. 5-38а). Распространение является весьма стабильным.

– Тропосферное рассеяние: необходимо для того, чтобы достичь крайней точки радиоскачка,

расположенной за пределами оптического горизонта (см. рис. 5-38b). Прием является

слабым и флуктуирующим.

– Линия прямой видимости от искусственного спутника: спутник находится на

геостационарной орбите высотой 36 000 км (см. рис. 5-38с); на нем установлены активный

ретранслятор и антенны, направленные на Землю.

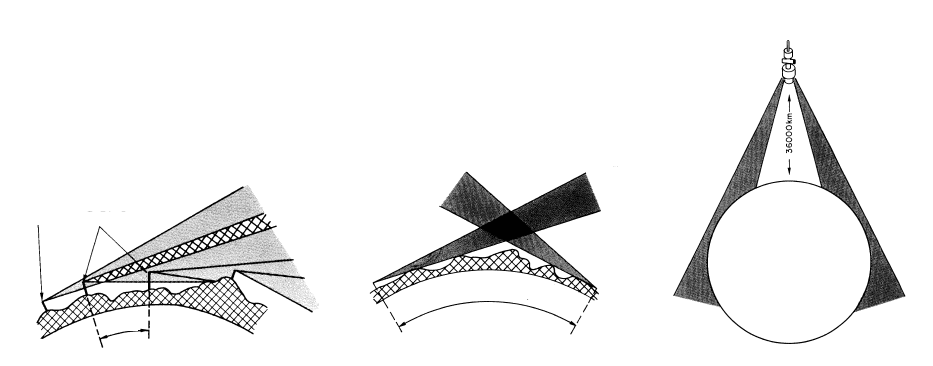

a) линия прямой видимости b) рассеяние в прямом направлении c) спутниковая связь

РИСУНОК 5-38

Типы распространения радиоволн

ОКОНЕЧНАЯ

СТАНЦИЯ

РЕНТРАНСЛЯТОРЫ

50 км

от 200 до 500 км

ЗЕМЛЯ

СПУТНИК

- 477 -

Глава 5

5.5.2 Использование линий микроволновой связи

Линии микроволновой связи чаще всего представляют собой линии связи пункта с пунктом

(нередко имеются несколько линий или цепочек ретрансляторов). Расстояния между

ретрансляторами изменяются от нескольких километров (линия прямой видимости) до нескольких

десятков тысяч километров (спутники) в зависимости от используемого механизма распространения

и частоты. Использование цифровых методов для регенерации сигнала, имеющего обычно низкое

отношение сигнал/шум на дальнем конце линии, позволяет увеличить это расстояние. На-

правленность передаваемого сигнала также позволяет увеличить расстояние. В настоящее время

некоторые системы работают в диапазонах крайне высоких частот (КВЧ), например 70 ГГц, где

линии длиной около 200 м используются для видеокамер.

Что касается связи при тропосферном рассеянии, в данном случае используется способность

тропосферы работать в качестве отражающей среды, обеспечивая связь между двумя отдаленными

точками, на расстоянии нескольких сотен км друг от друга. В табл. 5-9 приведены сравнительные

данные двух типов распространения: по линии прямой видимости (LoS) и тропосферное рассеяние.

ТАБЛИЦА 5-9

Сравнение микроволновых линий связи в зоне прямой видимости

и при тропосферном рассеянии

Параметр LoS Тропосферное рассеяние

Видеоканал Не более 1 800/2 700 на одну

несущую

Не более 240 на одну несущую

Скорость передачи битов 90 Мбит/с и более на несущую От 2 400 бит/с до 4 Мбит/с на

несущую

Длина тракта (км) 1,6–80 80–800

Мощность передачи (Вт) 0,1–10 100–50 000

Уровень шума приемного

устройства (дБ)

4–12 Менее 4

Разнесение Двойное или отсутствует Двойное или квадрупольное

Размер апертуры антенны (м) 0,3–4 1,5–40

Третьим типом распространения в микроволновой связи является передача и прием с помощью

линии связи через спутник. Общая конфигурация земной станции мало отличается от конфигурации

радиорелейной оконечной станции, однако очень большое затухание в свободном пространстве

(около 200 дБ), испытываемое несущими радиоволнами на тракте между станцией и спутником

(приблизительно 36 000 км), обычно требует установки основных подсистем земной станции для

того, чтобы иметь гораздо более высокий уровень характеристик, чем обладает радиорелейная

оконечная станция.

Одно из основных преимуществ линий микроволновой связи состоит в том, что они могут

использоваться в широкой полосе частот для высокой скорости передачи данных (обычно от более

чем 2 Мбит/с до 200 Мбит/с и даже выше). Они часто применяются для передачи звуковых и

видеосигналов, а также уплотненных звуковых, кодированных телевизионных или любых других

видов передач, которые требуют высокой скорости передачи данных или широкой полосы.

- 478 -

Глава 5

РЧ модуляция в линиях микроволновой связи может относиться к двум четко определенным видам:

аналоговой и цифровой. Множество новых линий являются цифровыми, но аналоговые линии

останутся в эксплуатации еще в течение определенного периода времени.

5.5.2.1 Аналоговые линии связи

В аналоговых линиях связи обычно используется частотная модуляция с групповой полосой сиг-

нала, состоящей из нескольких или множества уплотненных каналов связи. При многоканальной

звуковой связи структура групповой полосы следует установленным первичному и вторичному

группообразованиям, определенным Сектором стандартизации электросвязи МСЭ (МСЭ-Т).

Каждый отдельный звуковой сигнал может быть смешан, чтобы создать один несущий сигнал с

подавленной боковой полосой (J3E) на несущих с интервалом в 4 кГц. Группа из 24 речевых

каналов может занимать полосу модулирующих частот от 12 до 60 кГц (первые 12 каналов) и от 60

до 108 кГц (вторые 12 каналов). Большие группы уплотненных речевых каналов могут занимать

полосу модулирующих частот шириной до нескольких МГц. И другие сигналы, например

телевизионные, могут быть уплотнены подобным образом.

5.5.2.2 Цифровые линии связи

При работе цифровых линий связи отображается только полоса занятости спектра, зрительно

похожая на фильтрованный белый шум. По виду РЧ спектра не сразу становится понятным, заняты

ли отдельные каналы в групповой полосе или нет. Прежде чем приступать к анализу, необходимо

рассмотреть строение этих сигналов.

Источник обычно представляет собой один уплотненный цифровой сигнал, как описано в Рекомен-

дации МСЭ-Т G.703. В ней рассматриваются данные и протокол кадровой синхронизации наземных

цифровых линий связи. Так как передатчик не контролирует характер цифрового сигнала,

последний определяется исключительно псевдослучайной цифровой последовательностью,

генерируемой системой. Это делается для того, чтобы избежать неинформационного

микроволнового сигнала (дисперсии спектра) и в некоторых случаях – обеспечить достаточные

цифровые преобразования для восстановления тактовой частоты. Глобальной спецификации для

этой случайной последовательности не существует, она меняется в зависимости от типа

оборудования и от изготовителя.

Аналогичным образом, цифровые методы модуляции также могут быть разными, но они могут быть

одинаковыми в какой-то одной полосе, в зависимости от национальной политики управления

использованием спектра. Обычно применяется квадратурная фазовая манипуляция (КФМн) или

дифференциальная КФМн (ДКФМн), но используются и различные схемы квадратурной

амплитудной модуляции (КАМ), что отражает различия в способах увеличения эффективности

использования спектра и совершенствования конструкции системы.

5.5.2.3 Выходной спектр

Как показано на рис. 5-39, спектр аналоговой микроволновой радиолинии (AMR) отличается от

спектра цифровой микроволновой радиолинии (DMR).

Отмечается, что спектр DMR почти полностью заполняет диапазон частот, тогда как спектр AMR

имеет пик на частоте несущей, а амплитуды боковых полос постепенно снижаются на частотах,

отличных от частот несущей. Именно эта характеристика приводит к уязвимости AMR от действия

помех со стороны DMR. Если полоса частот DMR расположена вблизи полосы частот AMR,

большая амплитуда на краях полосы DMR может отрезать боковые полосы малой амплитуды AMR,

вызывая такую сильную помеху, что качество AMR резко ухудшается. Это явление вызывает

необходимость применять соответствующую ПЧ и РЧ фильтрацию микроволновых радиосигналов,

полосы которых расположены очень близко друг от друга на одной и той же трассе.
