- 459 -

Глава 5

Современные цифровые сотовые системы имеют повышенную секретность, благодаря которой

уменьшается или исключается необходимость передачи по эфиру конфиденциальной информации,

относящейся к опознаванию абонента. В цифровых системах такого типа информация об абоненте

может быть получена только от центра управления ячейки в условиях сотрудничества. В системе

GSM персональная подвижность обеспечивается посредством использования модулей опознавания

абонента (SIM), которые несут персональный номер, присвоенный пользователю подвижной

станции. Опознавание возможно путем контроля и декодирования каналов управления для

получения номера SIM.

Разработаны методы точного опознавания передаваемых сигналов. Один из таких методов

уникально идентифицирует конкретную передачу путем измерения индивидуальной “электронной

дактилоскопии” передатчика. Каждый радиопередатчик излучает сигнал с уникальными

характеристиками передачи – электронной версией отпечатка пальца человека, – которые не могут

повторяться. Эти характеристики приводятся в соответствие с опознавательным и электронным

порядковым номерами подвижной станции и создают уникальный рисунок для каждого

санкционированного клиента. При попытке доступа в сеть система сравнивает поступающие

рисунки с рисунками, заложенными в файл. Если рисунки не совпадают, вызов немедленно

прекращается, что уменьшает количество случаев обмана. Такая способность к “дактилоскопии”

составляет метод точного опознавания отдельных подвижных станций.

5.3.7.3 Пеленгация и определение местоположения передатчика

Методы пеленгации и определения местоположения радиопередатчиков описываются в разде-

лах 3.6, 4.7 и 5.4.

Концепция повторного использования частот применительно к сотовым радиосистемам и системам

СПС ставит трудные проблемы перед любой аппаратурой пеленгации. Такая аппаратура должна

быть способна работать при наличии помехи по совмещенному каналу и обеспечивать однозначные

линии пеленга на несколько передатчиков, работающих на одной и той же частоте. Это требует

использования архитектур пеленгаторов из N каналов (где N > 2) и сложных алгоритмов пеленгации

с одновременной обработкой как I, так и Q данных (содержащих информацию об амплитуде и фазе)

принимаемого сигнала.

Кроме того, применение в сотовой службе методов модуляции с расширением спектра приводит к

необходимости использования широкополосных систем пеленгации с мгновенной шириной полосы

2 МГц или более в сочетании со специализированным программным обеспечением обработки и

отображения, предназначенным для расширенного спектра. Для определения углов прихода

сигналов некоторых сотовых систем с низкой скоростью скачкообразных изменений частоты может

найти ограниченное применение узкополосная аппаратура пеленгации, способная к высокой

скорости сканирования (быстрому времени настройки и стабилизации), со специализированным

программным обеспечением на случай скачкообразного изменения частоты. Пеленгация передач

DSSS требует применения широкополосной (≥ 10 МГц) аппаратуры корреляционной

интерферометрии вследствие того, что спектр мощности сигнала DSSS всегда будет проявляться

только в виде белого шума. Традиционная узкополосная аппаратура пеленгации при передачах

DSSS неэффективна.

Эффективность пеленгации подвижных передатчиков в сотовой системе можно значительно

повысить путем использования информации по автоматической регистрации местоположения

автомобилей, доступ к которой во многих сотовых системах обеспечивается на основе соглашения о

сотрудничестве с поставщиком услуг. Информация, поступающая от базовой станции ячейки или

центра коммутации подвижных служб (MSC), может служить руководством для внешней системы

пеленгования, сокращая тем самым зоны обзора.

- 460 -

Глава 5

Ссылки

Handbook [2001] ITU-D Question 16/2 – Handbook on new technologies and new services:

Fascicle 1 [2001]: New technologies supporting new networks, ISBN: 92-61-09281-0.

Fascicle 2 [2001]: Digital networks and services, ISBN: 92-61-09291-8.

Литература

BOUCHER, N. Cellular Radio Handbook, Quantum Publishers.

COX, D. [December 1992] Wireless Network Access for Personal Communications. IEEE Communication Magazine,

p. 96-115.

FEHER, K. [1995] Wireless Digital Communications: Modulation and Spread Spectrum Applications. Prentice Hall

PTR.

FEHER, K. and HEWLETT PACKARD ENGINEERS [1997] Telecommunications Measurements, Analysis, and

Instrumentation. Noble Publishing Co.

GARG, V. K. [1999] IS-95 CDMA and cdma2000: Cellular/PCs Systems Implementation, Pearson Higher Education.

GIBSON, J. D. [1996] The mobile communications handbook, CRC Press.

Handbook [November 1996] Land Mobile Wireless Access Local Loop, Vol. 1.

GOODMAN, D. [June 1991] Trends in Cellular and Cordless Communications. IEEE Communication Magazine,

p. 31-40.

LEE, W. C. Y. [1986] Mobile Communications Design Fundamentals. Howard W. Sams & Co., Indianapolis 1986,

ISBN 0-672-22305.

LEE, W. C. Y. [1989] Mobile Cellular Telecommunications Systems. McGraw-Hill Book Co.

MOULEY, M. and PAUTET, M. [1992] The GSM System for Mobile Communications, Cell & Sys, Palaiseau,

France.

MUROTA, K. and HIRADE, K. [July 1981] GMSK Modulation for Digital Mobile Radio Telephony. IEEE Trans.

Comm., Vol. COM-29, No. 7, p. 1044-1050.

POTTER, A. R. [December 1992] Implementation of PCNs Using DCS1800. IEEE Communication Magazine, Vol.

30, No. 12, p. 32-36.

RAHNEMA, M. [April 1993] Overview of the GSM System and Protocol Architecture. IEEE Communication

Magazine, p. 92-100.

RAPPAPORT, T. S. [1996] Wireless Communications Principles & Practice. IEEE Press, Prentice Hall, New York,

United States of America.

STÖCKL, P. [December 1992] GSM/DCS 1800 Coverage Measurement Systems. Proc. of the Fifth Nordic Seminar

on Digital Mobile Radio Communications, Helsinki.

WEBB, W. T. [December 1992] Modulation Methods for PCNs. Communication Magazine, Vol. 30, No. 12, p. 90-95.

ZOBB, B. [June 1993] Personal Wireless. IEEE Spectrum, p. 20-25.

- 461 -

Глава 5

5.4 Связь с использованием методов расширения спектра

Стр.

5.4 Связь с использованием методов расширения спектра ............................................. 462

5.4.1 Введение ......................................................................................................................... 462

5.4.2 Основы методов расширения спектра ......................................................................... 462

5.4.2.1 Расширение спектра сигналов с использованием прямой последовательности

(DSSS) ............................................................................................................................. 463

5.4.2.2 Расширение спектра сигналов за счет скачкообразного изменения частоты.......... 467

5.4.2.3 Соответствие задачам службы контроля..................................................................... 469

5.4.3 Применения расширения спектра ................................................................................ 471

5.4.3.1 Цифровые сотовые радиосистемы и системы СПС ................................................... 472

5.4.3.2 Беспроводные локальные сети ..................................................................................... 472

5.4.3.3 Спутниковые системы................................................................................................... 472

5.4.4 Оборудование, необходимое для систем контроля с расширением спектра........... 472

- 462 -

Глава 5

5.4 Связь с использованием методов расширения спектра

5.4.1 Введение

Использование методов расширения спектра для целей коммерческой беспроводной электросвязи

возрастает, поскольку администрации и поставщики услуг стремятся удовлетворять

потребительский спрос на цифровую сотовую связь, службу персональной связи (СПС),

беспроводные учрежденческие (частные) автоматические телефонные станции (УАТС),

беспроводные локальные сети (WLAN) и спутниковые службы. В Рекомендации МСЭ-R SM.1055

содержится описание трех разновидностей методов расширения спектра: с использованием прямой

последовательности (DSSS), со скачками частоты (FHSS) и сочетание разновидностей методов – с

прямой последовательностью и со скачками частоты (FH/DS).

Сигналы систем связи с расширением спектра трудно обнаруживать при использовании обычных

узкополосных приемных устройств с перестраивающимся фильтром (свойство, известное как низкая

вероятность перехвата – LPI), и они обладают высокой помехоустойчивостью. Оба этих свойства

делают системы связи с расширением спектра по самой их сути защищенными от подслушивания и

в высшей степени устойчивыми к нарушению их работы путем глушения. Системы связи с

расширением спектра имеют ряд дополнительных свойств, которые делают их особенно

привлекательными для применения в цифровой сотовой связи и в службе персональной связи

(СПС). При использовании различных кодов в процессе, известном как многостанционный доступ с

кодовым разделением (МДКР), расширенный спектр обеспечивает возможность выборочной

адресации, что позволяет множеству пользователей одновременно вести передачу в одних и тех же

полосах частот, не создавая чрезмерных помех как друг для друга, так и для других пользователей,

не применяющих методы расширения спектра. Это свойство открывает огромные возможности для

улучшения использования спектра путем увеличения эффективной емкости канала и повторного

использования частот. Дополнительным преимуществом систем с расширением спектра по

сравнению с обычными методами модуляции являются улучшенные эксплуатационные

характеристики в условиях селективного замирания и многолучевости.

Настоящий раздел построен так, что он представляет собой краткое руководство по основам

методов расширения спектра, чтобы познакомить читателя с новыми терминами и различными

категориями сигналов; затем следует рассмотрение различных применений расширенных спектров и

стандартов на них. В конце раздела обсуждаются минимальные условия, необходимые для

обнаружения и измерения сигналов радиосвязи с использованием методов расширения спектра с

прямой последовательностью (DSSS) и со скачками частоты (FHSS).

5.4.2 Основы методов расширения спектра

Расширение спектра представляет собой метод модуляции, имеющий следующие характеристики:

– Энергия передаваемого сигнала должна занимать полосу, ширина которой значительно

больше скорости передачи информации по битам и не зависит от данной скорости. Это

приводит к эффекту “расширения” полосы частот сигнала передачи данных.

– Расширяющая модуляция должна быть независимой от модуляции данных. Эта

характеристика исключает частотную модуляцию как разновидность расширенного

спектра.

В сущности, в расширенном спектре используется гораздо более широкая полоса частот, чем

необходимо для передачи информации, что уменьшает отношение переданного сигнала к шуму для

достижения желаемого показателя качества по ошибкам. Такой метод имеет множество

документально подтвержденных привлекательных свойств.

- 463 -

Глава 5

5.4.2.1 Расширение спектра сигналов с использованием прямой последовательности (DSSS)

Сигналы DSSS обычно представляют собой сигналы непрерывного излучения (CW),

модулированные по фазе комбинацией данных и расширяющего кода. На практике формы

модуляции – или двоичная фазовая манипуляция (2-ФМн), или квадратурная фазовая манипуляция

(КФМн), или некоторый вариант КФМн, такой как ортогональная квадратурная фазовая

манипуляция (ОКФМн). Псевдослучайная двоичная последовательность (PRBS) по модулю 2

добавляется к двоичному потоку данных, причем эти комбинированные данные плюс расширяющий

код используются для модуляции несущей CW. В других случаях данные могут модулировать

несущую CW в одном модуляторе, а второй модулятор используется для модуляции этого сигнала

расширяющим кодом. Расширяющая модуляция может быть выполнена с применением

прямоугольных импульсов или отфильтрованных импульсов. Соотношение между шириной полосы

сигнала и скоростью чипов для этих двух случаев различно.

5.4.2.1.1 Расширяющая модуляция с использованием прямоугольных импульсов

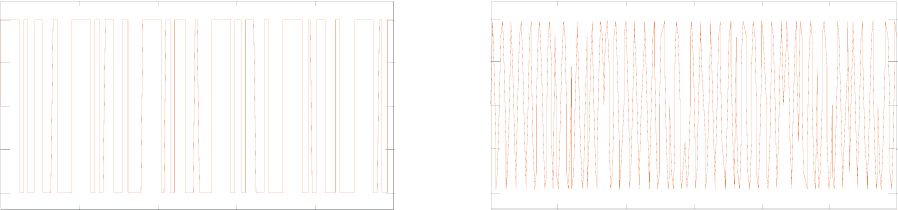

На рис. 5-33а) показана короткая PRBS последовательность, которая состоит из неотфильтрованных

прямоугольных импульсов. Поскольку PRBS последовательность модулирует поток данных, ее

обычно называют расширяющим кодом.

Длительность каждого кодового бита в c(t) есть T

. Каждая величина c(t) называется “чип”, а вели-

чина R

= 1/T

– “скорость чипов”, или “тактовая частота”. Для создания модулированного сигнала

s(t) используется расширяющий код, дважды модулирующий сигнал несущей по фазе

прямоугольными импульсами (изменяя фазу несущей на 180° при прохождении каждого бита

состояния), как показано на рис. 5-33b). Модулированный сигнал затем фильтруется с помощью

полосового фильтра, переводится в требуемую частоту РЧ диапазона и передается.

Spec-0533

0246810

–1

Последовательность PRBS (R4)

Модулированный сигнал несущей

–0,5

0,5

–0,5

0,5

1,5 2,5

Время (мкс)

РИСУНОК 5-33

Последовательность PRBS и модулированный сигнал несущей

В данном разделе описывается метод обработки принятых DSSS сигналов с положительным

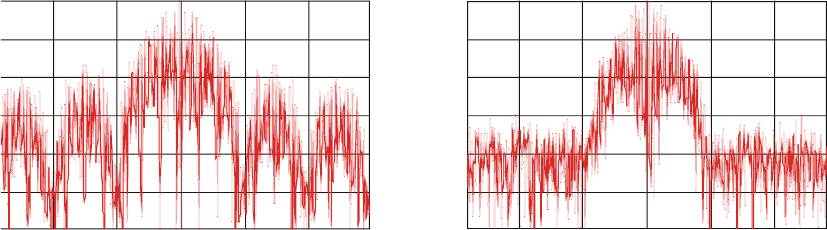

отношением сигнал/шум. В частотной области огибающая спектра сигнала 2-ФМн,

модулированного неотфильтрованной последовательностью PRBS, имеет форму квадрата синуса

вида (sin

x/x

), как это показано на рис. 5-34а). Ширина полосы (от нуля до нуля) модулированного

сигнала составляет 2/T

. На рис. 5-34b) показан типичный участок спектра переданного сигнала.

Полная мощность сигнала передачи данных не изменилась в процессе расширения, но плотность

мощности на каждой конкретной частоте намного уменьшилась.

- 464 -

Глава 5

Spec-0534

52010 15 25

–10

52010 15 25

–20

–30

–40

–50

–60

–10

–20

–30

–40

–50

–60

Спектр 2-ФМн сигнала. Полный спектр,

без фильтрации

Спектр 2-ФМн сигнала. Отфильтрован до ширины

полосы передачи

(

)

Мощность (дБ)

S/N

= 20 дБ

Частота (МГц)

РИСУНОК 5-34

Спектр 2-ФМн сигнала (модуляция с использованием прямоугольных импульсов)

Семь основных параметров для измерения сигналов DSSS включают:

1. несущую частоту;

2. ширину передаваемой полосы;

3. число пользователей в полосе;

4. скорость чипов;

5. тип модуляции;

6. мгновенную принимаемую мощность;

7. угол прихода (РП).

Два основных параметра, применяемых для подтверждения соответствия стандартам лицензии, –

это несущая частота, f

, и скорость чипов, R

(ширина полосы сигнала = 2 R

). Несущая частота

подавляется в процессе расширения, как показано на рис. 5-34. Несущая может быть восстановлена

из 2-ФМн сигнала при использовании обработки сигнала s(t) по закону квадратичной зависимости.

На рис. 5-35а) представлен спектр величины s

(t). Отметим, что в этом случае существует

значительный компонент спектра на удвоенной частоте несущей. Для КФМн сигнала необходим

процесс четвертого порядка. Сигнал несущей может быть получен путем формирования спектра s

(t)

и выделения спектрального пика, возникающего на учетверенной частоте несущей. Если сигнал

представляет собой несбалансированный КФМн сигнал, часто оказывается возможным получить

спектральный пик путем возведения сигнала в квадрат, как это делается для 2-ФМн модуляции.

- 465 -

Глава 5

Мощность (дБ)

Частота (МГц)

Spec-0535

2846 1026 3228 30 34

–10

–20

–30

–40

–10

–20

–30

–40

–50

–60

Спектр сигнала 2-ФМн в форме меандра

Спектральная линия чипа

2 несущая частота

Частота чипа

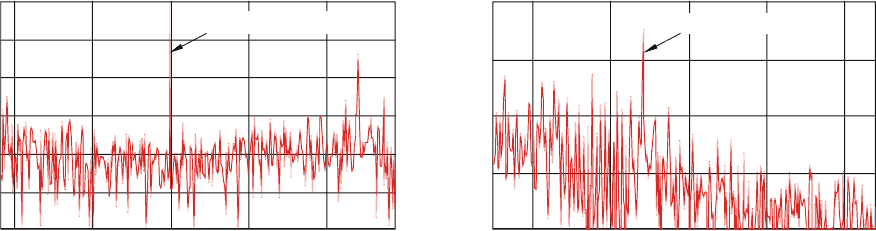

РИСУНОК 5-35

Спектр сигнала 2-ФМн в форме меандра и спектральная линия чипа

Скорость чипов, R

, может быть сначала оценена исходя из ширины полосы сигнала s(t). В первом

приближении скорость чипов равна половине ширины полосы сигнала между двумя

последовательными нулями. Более точный показатель скорости чипов может быть рассчитан путем

умножения сигнала на его же величину, взятую с задержкой, примерно равной половине

приблизительной длительности чипа, T

= 1/R

. На рис. 5-35b) представлен спектр для s(t )·s(t – T

/2).

5.4.2.1.2 Модуляция с расширением спектра при использовании отфильтрованных

импульсов

Для уменьшения ширины полосы сигнала последовательность PRBS (расширяющий код) перед

подачей в модулятор зачастую фильтруется (например, корень из приподнятого косинуса).

Как и прежде, длина каждого кодового бита в с(t) составляет T

. Каждая величина с(t) называется

чипом, а величина R

= 1/ T

c – это скорость чипов или тактовая частота. Однако расширяющий код

теперь создает модулированный сигнал s(t) путем модуляции 2-ФМн или КФМн сигнала несущей

отфильтрованными, а не прямоугольными импульсами. Затем модулированный фильтруется в

полосовом фильтре, преобразуется в желаемую РЧ частоту и передается.

Сигнал 2ФМн или КФМн, модулированный отфильтрованной последовательностью PRBS, имеет

оптимальный с точки зрения эффективности спектр частот без боковых лепестков. Ширина полосы

модулированного сигнала незначительно превышает скорость чипов

c, которая составляет

примерно половину ширины полосы, требуемой в случае, если для модуляции расширяющим кодом

используются прямоугольные импульсы.

Для сигналов, использующих для расширяющего кода отфильтрованную последовательность PRBS,

предполагаемая скорость чипов,

ce, равна ширине полосы s(t).

- 466 -

Глава 5

5.4.2.1.3 Демодуляция сигналов с расширением спектра и с прямой последовательностью

Определение только по форме спектра того, что представляет собой принятый сигнал – 2-ФМн,

КФМн или что-либо еще – может вызвать трудности. Если отношение сигнал/шум довольно велико,

фазовые соотношения легко можно различить с помощью цифрового графика “созвездий” I/Q. На

рис. 5-36 представлены графики “созвездий” для 2-ФМн и КФМн сигналов.

ec-0536

–

1 0

–

b) Созвездие КФМн

Действительный компонент

Мнимый компонент

–

1,5

–

0,5

a) Созвездие 2-ФМн

Действительный компонент

Мнимый компонент

–

1,5

–

0,5

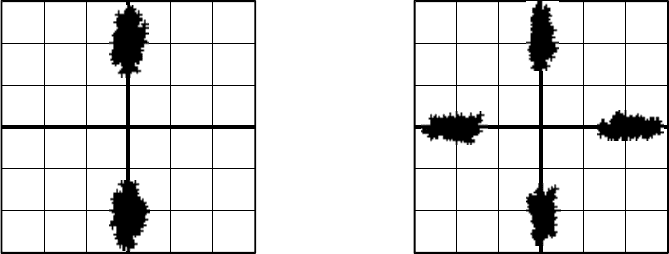

РИСУНОК 5-36

Созвездия I/Q для сигналов 2-ФМн и КФМн

Они получены путем оцифровывания формы волны, комплексного понижающего преобразования

сигналов с помощью измеренной несущей частоты и построения зависимости мнимой части сигнала

в основной полосе от его действительной части.

Поскольку для обычной приемной и пеленгаторной аппаратуры сигналы DSSS представляют собой

широкополосную помеху, необходимы новое оборудование и методы, для того чтобы обнаруживать

и обрабатывать эти сигналы, а также определять местоположение их источника. Для этого наиболее

предпочтительным методом является использование фазо-когерентной многоканальной (два или

более каналов) широкополосной цифровой системы обнаружения и обработки сигнала. В качестве

примера цифровая система может использоваться при создании комплексных данных для каждого

из каналов и выполнении процедуры комплексной кросс-корреляции как минимум для двух

каналов. Для DSSS сигналов с низким отношением сигнал/шум корреляция должна быть выполнена

на временных интервалах в несколько секунд, что требует наличия у цифровых систем большой

памяти, способной хранить непрерывные выборки сигналов (мгновенные снимки), получаемые в

течение нескольких секунд. В качестве минимального требования к памяти можно рассматривать ее

способность запоминать данные за интервал не менее 1 с.

Для того чтобы демодулировать сигнал DSSS, приемник должен иметь те же частоту, скорость

чипов и расширяющую последовательность, что и передатчик, причем он должен быть правильно

синхронизован с данной последовательностью. Такой процесс демодуляции известен также как

“свертка сигнала с расширенным спектром”. Правильно синхронизированная временная

кодирующая последовательность умножается на принятый сигнал, что приводит к восстановлению

сигнала передачи данных m(t). На эту полосу с уменьшенной шириной настраивается полосовой

фильтр. За счет процесса свертки сигнала с расширением спектра помехи или другие сигналы,

которые не передаются с использованием той же самой последовательности кодов, рас-

- 467 -

Глава 5

пространяются в гораздо более широкой полосе, чем представляющий интерес сигнал, что дает

возможность в приемнике с полосовым фильтром подавить большую часть энергии от сигналов

помехи.

Выделенная мощность изолированного сигнала при отсутствии помех может быть оценена, исходя

из измерения интегрированной мощности спектра в полосе с расширением спектра или из уровня

средней мощности (среднеквадратичного напряжения) сигнала в зависимости от времени. Однако

большую часть времени наряду с сигналом DSSS, который не может быть выделен с помощью

фильтрации, присутствуют и другие сигналы. В этих случаях должна произойти свертка сигнала с

расширенным спектром с помощью калибровки, он отфильтровывается до ширины полосы сигнала,

а затем определяется мощность принятого сигнала. В некоторых случаях для корректировки

истинных величин мощности принятого DSSS сигнала необходимо использовать сведения о

характеристиках сильных помех.

5.4.2.2 Расширение спектра сигналов за счет скачкообразного изменения частоты

Расширение спектра сигналов за счет скачкообразного изменения частоты (FHSS) представляет со-

бой еще один метод, используемый для расширения сигнала в гораздо более широкой полосе частот.

Сигнал, модулированный с помощью традиционных методов, обычно частотной манипуляцией

(ЧМн) или амплитудной модуляцией (AM) той или иной формы, скачкообразно изменяется путем

изменения несущей частоты заранее обусловленным образом и в заранее обусловленные моменты

времени. Общая ширина полосы сигнала FHSS складывается из полного частотного диапазона

скачков сигнала и ширины полосы сигнала. Минимальный скачок частоты нередко отстоит от

другого приблизительно на ширину полосы модулированного сигнала. Несущая частота обычно

определяется состоянием сдвигового регистра, который создает PRBS последовательность,

отображаемую в соответствии с данной пользователем установкой, и управляет синтезатором

частот.

Представляющие интерес параметры сигнала FHSS включают:

– полную ширину полосы скачка;

– модуляцию основного сигнала;

– минимальную разность частот между скачками;

– мгновенную принимаемую мощность;

– скорость скачков и фазу скачка;

– угол прихода (РП).

В большинстве случаев передача сигналов FHSS прекращается на короткий период между

состояниями скачка. Этот сигнал может быть выделен с помощью детектора амплитудной

модуляции, с тем чтобы сформировать поток импульсов, который может быть использован для

измерений скорости скачков и для синхронизации последовательности скачков. Часть каждого

скачка может быть выделена, и его частота измерена. Короткий период передачи скачков частоты

может быть зарегистрирован при помощи устройства для цифровых записей мгновенного

состояния, покрывающего всю полосу частот скачка или ее часть. Однажды зафиксированная запись

мгновенного состояния может быть проанализирована в деталях, с тем чтобы выявить и выделить

единичный скачок, происшедший в пределах записанной полосы. Это – прямой процесс,

использующий аналого-цифровые (А/Ц) преобразователи и обычные методы измерения частоты при

ЦОС, такие как быстрые преобразования Фурье (БПФ) и фазовые растры. Методы модуляции

основного сигнала и их параметры могут быть определены из анализа каждого скачка. Аспекты,

присущие этим стандартным методам модуляции, изложены в Главе 4.

- 468 -

Глава 5

Предпочтительным методом обнаружения и обработки сигналов FHSS является использование сис-

темы широкополосного приема данных и их обработки. Средний по времени спектр, полученный за

интервал, включающий в себя много скачков, приведен на рис. 5-37а). Этот график спектра может

быть использован для оценки частот скачков. Удобным методом опознавания такого сигнала как

FHSS, является использование каскадного графика, показанного на рис. 5-37b). Этот каскадный

график представляет собой набор последовательных спектров, полученных за короткие интервалы

времени. Порог спектра был выбран на 30 дБ ниже пикового уровня, для того чтобы было легко

наблюдать компоненты сигнала.

Spec-0537

0 102030405060700

200

400

600

–60

–50

–40

–30

–20

–10

Каскадный г

ик спект

а для сигнала FHSS

Спектр сигнала FHSS

0,2 0,3 0,40,1

Частота (МГц)

(

)

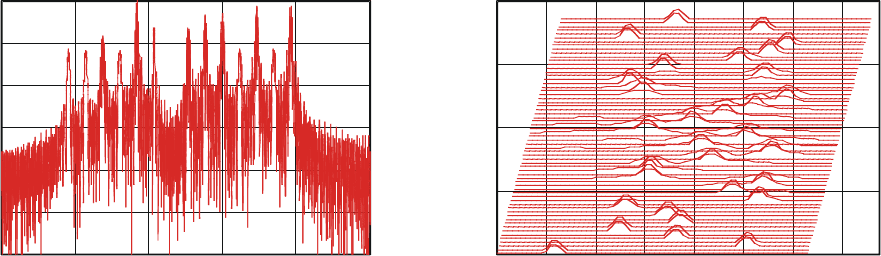

РИСУНОК 5-37

Спектр и каскадный график спектра для сигнала FHSS

Радиопеленгация (РП) может быть выполнена на каждом дискретном скачке частоты сигнала, с тем

чтобы интегрировать линию пеленга (LOB) и тем самым улучшить точность РП. Для сигналов с

малой скоростью скачков (> 50 мс на скачок) – это прямой процесс ЦОС, который может быть

выполнен с использованием обычного узкополосного оборудования РП, описанного в разделе 4.7.

Узкополосные системы РП выполняют эту операцию, ожидая, пока режим работы устройства

скачкообразного изменения частот не установится на одной из ограниченного количества частот,

которые сканирует система РП (этот метод известен как “режим засады”), и затем осуществляют

измерение РП на одной частоте (1 скачок). Недостаток данного метода состоит в том, что требуется

значительное время для точного измерения системой РП. Многие из таких систем для обнаружения

сигнала требуют определенной минимальной длительности сигнала; для обеспечения возможности

усреднять измерения в течение довольно длительного времени и получать точное считывание

величины РП часто необходимо, чтобы сигнал оставался активным в течение одной или более

секунд. Если узкополосные системы РП не могут чрезвычайно быстро (т. е. с очень большой

скоростью сканирования) сканировать активные каналы, вероятность обнаружения ими сигнала со

скачками частоты будет гораздо меньше, чем у широкополосной системы, поскольку лишь малая

доля всего числа возможных каналов, которые могут быть использованы устройством

скачкообразного изменения частоты, захватываются узкополосной системой.

Для больших скоростей скачков (< 10 мс/скачок) требуются широкополосные цифровые системы

аппаратуры приема и обработки сигнала и усовершенствованные алгоритмы.
