СИСТЕМЫ БУРЕНИЯ НА ДЕПРЕССИИ

Инженерный подход к бурению с большей скоростью и с меньшим повреждением

пласта

Бурение с отрицательным дифференциальным давлением (БОДД) представляет собой

методику, позволяющую осуществлять бурение при давлении ниже гидростатического

давления пласта, тем самым снижая степень повреждения пласта и повышая механиче-

скую скорость бурения. БОДД может принести значительные

выгоды при горизонтальном

бурении и бурении многоствольных скважин, а также и при других формах бурения, кото-

рые сталкиваются с проблемами потери давления и циркуляции. Компания «Weatherford»,

одним из основных направлений деятельности которой является управление внутрисква-

жинным давлением, обеспечивает наиболее эффективное применение этой технологии.

Решения, предлагаемые компанией «Weatherford» при БОДД

Компания «Weatherford» предлагает всесторонние

решения для обеспечения безопасного

и эффективного бурения с отрицательным дифференциальным давлением для удовле-

творения растущих требований к технологии добычи нефти во всем мире. Подход компа-

нии «Weatherford» прост и уникален. Мы разрабатываем и адаптирум к требованиям за-

казчика решения для выполнения любых буровых задач, как на берегу, так и на море,

включая глубоководное бурение. Мы сделали стратегические инвестиции в расширение

научно-исследовательских и проектных мощностей компании, благодаря чему мы стали

мировыми лидерами в области БОДД. Мы предлагаем самый полный пакет изделий и

услуг БОДД в отрасли. Имея более чем сорокалетний опыт во всех аспектах технологии

БОДД, компания «Weatherford» знает как решать конкретные проблемы

, с которыми опе-

ратор сталкивается при освоении тех или иных месторождений. Каждый наш проект учи-

тывает необходимость:

• экономии времени

• защиты пласта месторождения

• снижения общих затрат

• повышения эксплуатационной и экологической безопасности

В дополнение к богатейшему опыту компании «Weatherford» мы предлагаем:

• Проектирование. Мы убеждены, что проектирование является ключом успешного

осуществлению

проекта с применением БОДД. Как и следует ожидать от лидера от-

расли, наши услуги начинаются с оценки вашего плана буровых работ. Мы становим-

ся вашим партнером и помогаем оценить целесообразность применения методики

БОДД в вашем проекте и, если это действительно целесообразно, то какой должен

быть подход для получения оптимальных результатов. Мы

проводим глубокий анализ

скважин вашего региона, включая все известные геологические и буровые данные и

используем сложное программное обеспечение для компьютерного моделирования.

Мы также проводим анализ других аспектов проекта, включая транспортировку и мо-

билизацию, факторинг в пользу работы компании «Weatherford» в 100 странах мира.

В ходе реализации проекта мы предоставляем на местах услуги

по инженерно-

техническому обеспечению и надзору. По окончании работ мы предоставляем окон-

чательный краткий отчет по скважине и прогноз результатов реализации проекта.

• Выбор оборудования. Компания «Weatherford» с более чем 100 комбинациями па-

кетов оборудования, готового к работе в любой точке мира, предлагает самый широ-

кий выбор наземного и скважинного оборудования для БОДД .

Наше оборудование и

персонал тщательно готовятся к каждому проекту, и мы разработали замкнутые сис-

темы циркуляции и очистки раствора для использования в экологически уязвимых

регионах на земле и на море.

• Инфраструктура. Мы можем быстро и экономично мобилизовать оборудование и

мощности компании по всему миру, если в этом будет необходимость.

• Научно

-исследовательская и проектная поддержка. Центр передовых технологий

компании «Weatherford» обеспечивает возможности для беспрерывной разработки

новых продуктов и предоставляет обширную испытательную базу для совершенство-

вания своих технологий.

• Аналитическая деятельность. Мы собрали большую базу данных о регионах, где

проводятся буровые работы, в подтверждение целесообразности применения БОДД

и проводим анализ соотношение риска и выгоды

данной технологии в сравнении с

обычным бурением с положительным давлением.

БОДД

БПДД

Работа начинается с оценки.

www.weatherford.com

Компания «Weatherford» предлагает:

Бурение с использованием азота

РАСТВОРЫ СИСТЕМ БОДД

Опыт работы компании «Weatherford» со всеми основными системами растворов

для БОДД позволяет предоставить вам самые лучшие системы БОДД для удовле-

творения ваших потребностей. Мы не только

предлагаем широкий спектр техноло-

гий применения растворов. У нас есть и необходимый выбор компрессорного и ге-

нерирующего оборудования для достижения оптимальной эффективности.

Система бурения с продувкой воздухом . Бурение с продувкой забоя воздухом

(воздушно-азотной смесью) представляет собой оптимальную систему циркуляции,

обеспечивающую механические скорости бурения в 2-8 раз выше, чем при приме

нении обычной системы подачи раствора. Система позволяет снизить износ буро-

вой коронки, уменьшить искривления скважины, снизить эксплуатационные затра-

ты, эффективнее управлять процессом потери циркуляции, уменьшить поврежде-

ния продуктивной зоны.

Система бурения с продувкой увлажнённым воздухом (туман). Эта система

имеет такие же преимущества, что и бурение с продувкой воздухом, но кроме

этого

улучшается при появлении притока пластовой жидкости.

Система бурения с аэрированным буровым раствором. Воздух или газ, пода-

ваемые под давлением в воду или обыкновенный буровой раствор, снижают гид-

ростатическое давление. Эта система существенно снижает потерю циркуляции

при низком давлении и полезна при работе в зонах с большой потерей циркуляции.

При

необходимости система приготовления раствора может быть оборудована

системой подачи инертного газа.

Бурение с промывкой пенообразным материалом. Приготовленная на поверх-

ности пена ведет себя как буровой раствор, но имеет большую способность пере-

мещения бурового шлама и подъемной силы и скорость проникновения. Понижен-

ный расход воздуха снижает требования к оборудованию, а низкая скорость

восхо-

дящего потока в затрубном пространстве снижает эрозию в неконсолидированных

пластах.

Восстанавливаемый пенный буровой раствор Trans-Foam®. Уникальная пено-

образующая система Trans-Foam компании «Weatherford» снимает проблему под-

держания стабильности пены а его восстанавливающийся химический состав об-

разует стабильную пену, легко разлагающуюся и подлежащую регенерации.

Эта система способна включаться или выключаться в зависимости от pH воды

, подвергаю-

щейся обработке. При pH 10,0 и выше, при перемешивании с водой и воздухом, Trans-Foam

образует вязкий стабильный продукт. При падении рН до 7, способность воды к образова-

нию пены значительно падает, и пена может быть уничтожена деактиватором. Ее активные

ингредиенты аналогичны традиционно используемым при бурении с продувкой воздухом с

пеной.

ХИМИЧЕСКИЕ СИСТЕМЫ

Подразделение

компании «Weatherford», работающее в области систем БОДД, «Weatherford

Underbalanced Systems», занимает лидирующее положение в мире по поставке сжимаемых

химических растворов и предоставлении услуг для БОДД через группу компании

«Weatherford Fluids Systems (WFS) Group». Мы работаем уже продолжительное время на

всех нефтегазовых буровых площадках мира, внедряя технические решения по использова-

нию не наносящих ущерба скважине жидкостей и контролю за коррозией

при проведении

БОДД. Научно-исследовательские и инновационные проектно-конструкторские разработки

компании «Weatherford» предлагают системы с низким уровнем затрат при проведении бу-

ровых работ, меньшим ущербом окружающей среде и эффективным предупреждением кор-

розии. Преимущества систем растворов компании «Weatherford» состоят в следующем:

• Охлаждение и смазка долота \буровой коронки и бурильных колонн

• Очистка долота

и забоя ствола скважины

• Вынос бурового шлама на поверхность

• Стабилизация скважины и контроль давления в скважине

• Предупреждение коррозии

• Совместимость с пластом

• Увеличение производительности скважины

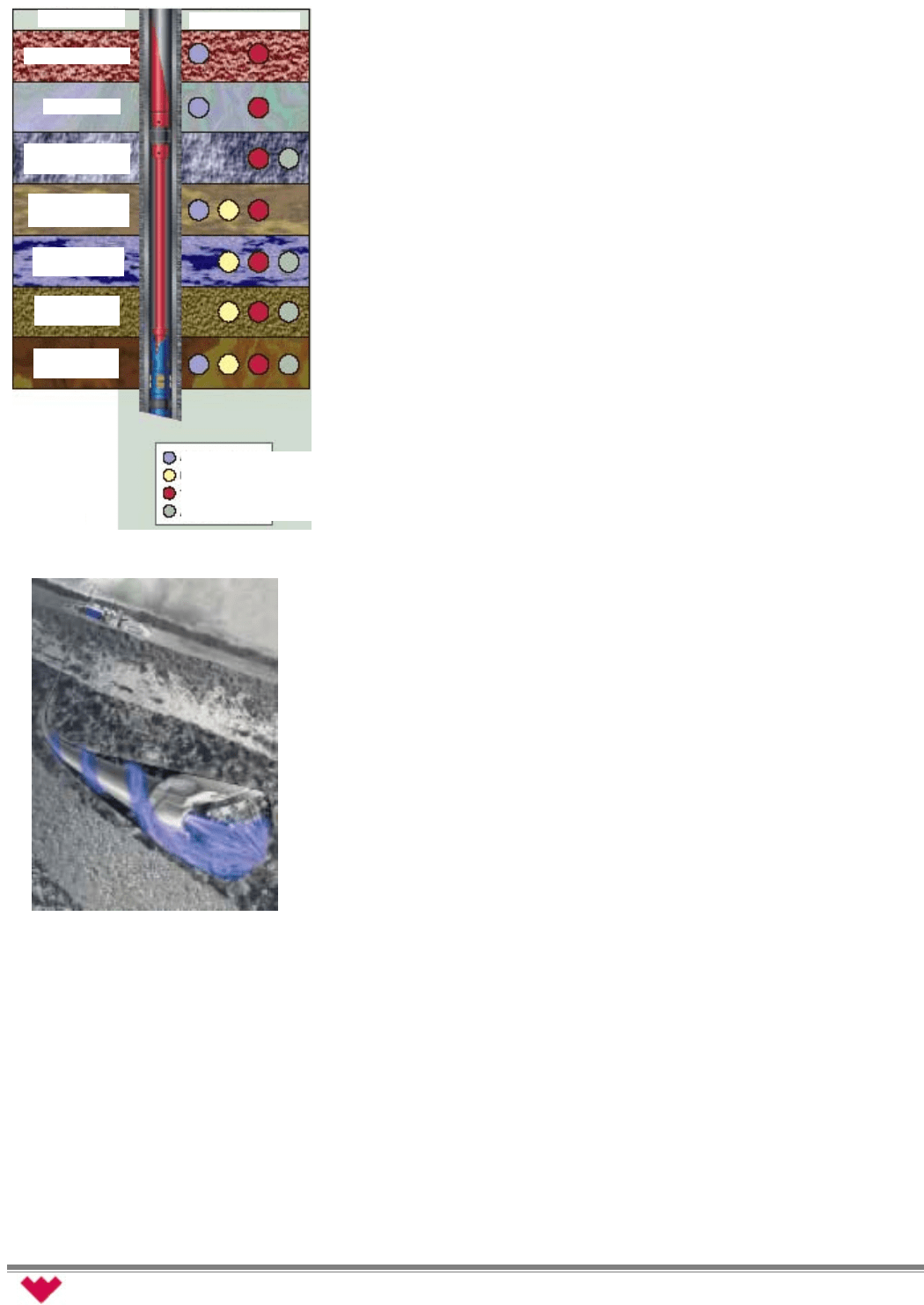

ПОРОДА

БУРОВОЙ РАСТВОР

ТВЕРДАЯ ПОРОДА

ИЗВЕСТНЯК

НЕКОНСОЛИДИРО-

ВАННЫЕ ПОРОДЫ

ВОДОЧУВСТВИ-

ТЕЛЬНЫЕ СЛАНЦЫ

ВОДОНОСНЫЕ

ПЛАСТЫ

НЕФТЕНОСНЫЕ

ПЛАСТЫ

ГАЗОНОСНЫЕ

ПЛАСТЫ

ВОЗДУШНО-АЗОТНЫЙ

ТУМАНООБРАЗУЮЩИЙ

ПЕННЫЙ (TRANS-FOAM™)

АЭРИРОВАННАЯ ЖИДКОСТЬ

www.weatherford.com

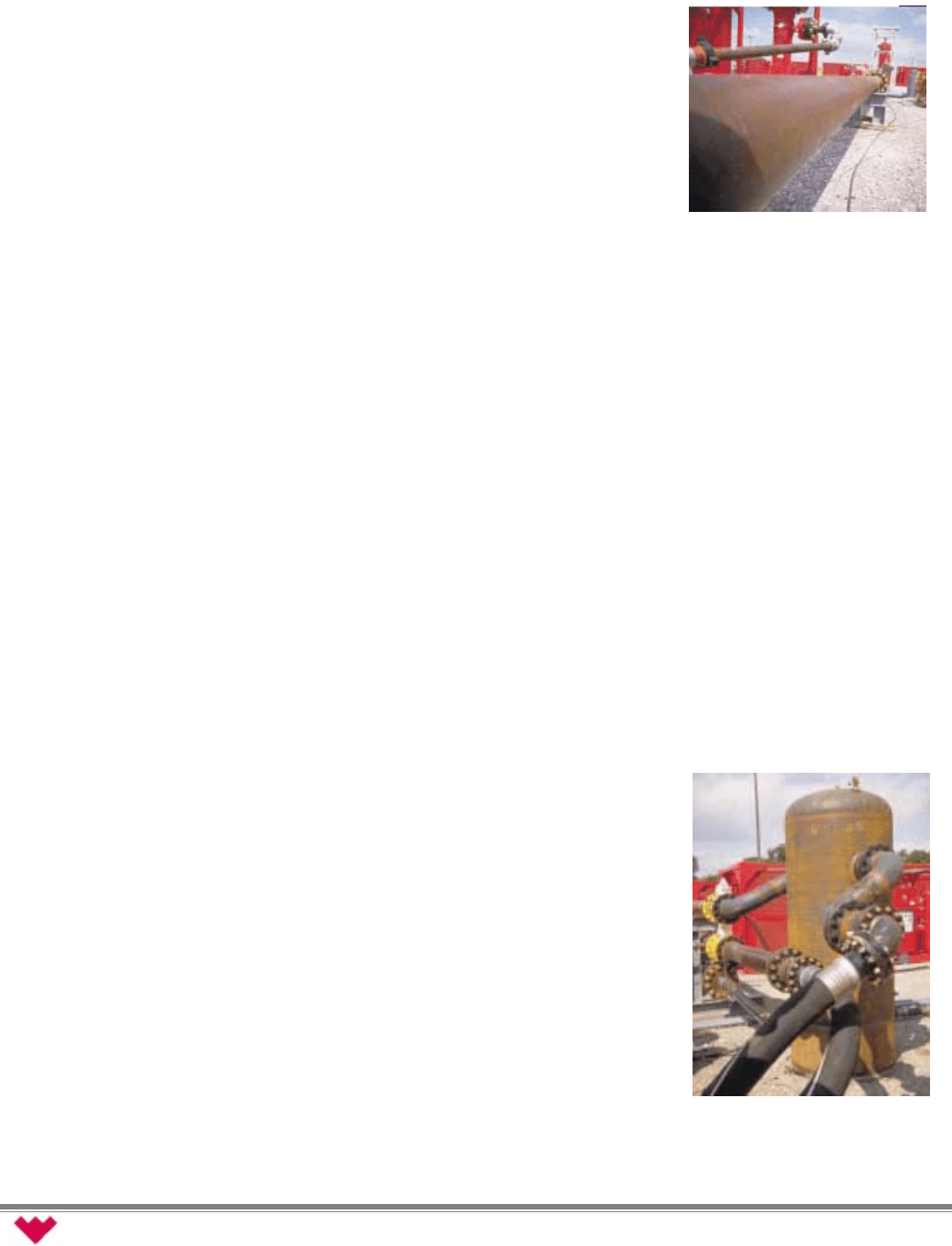

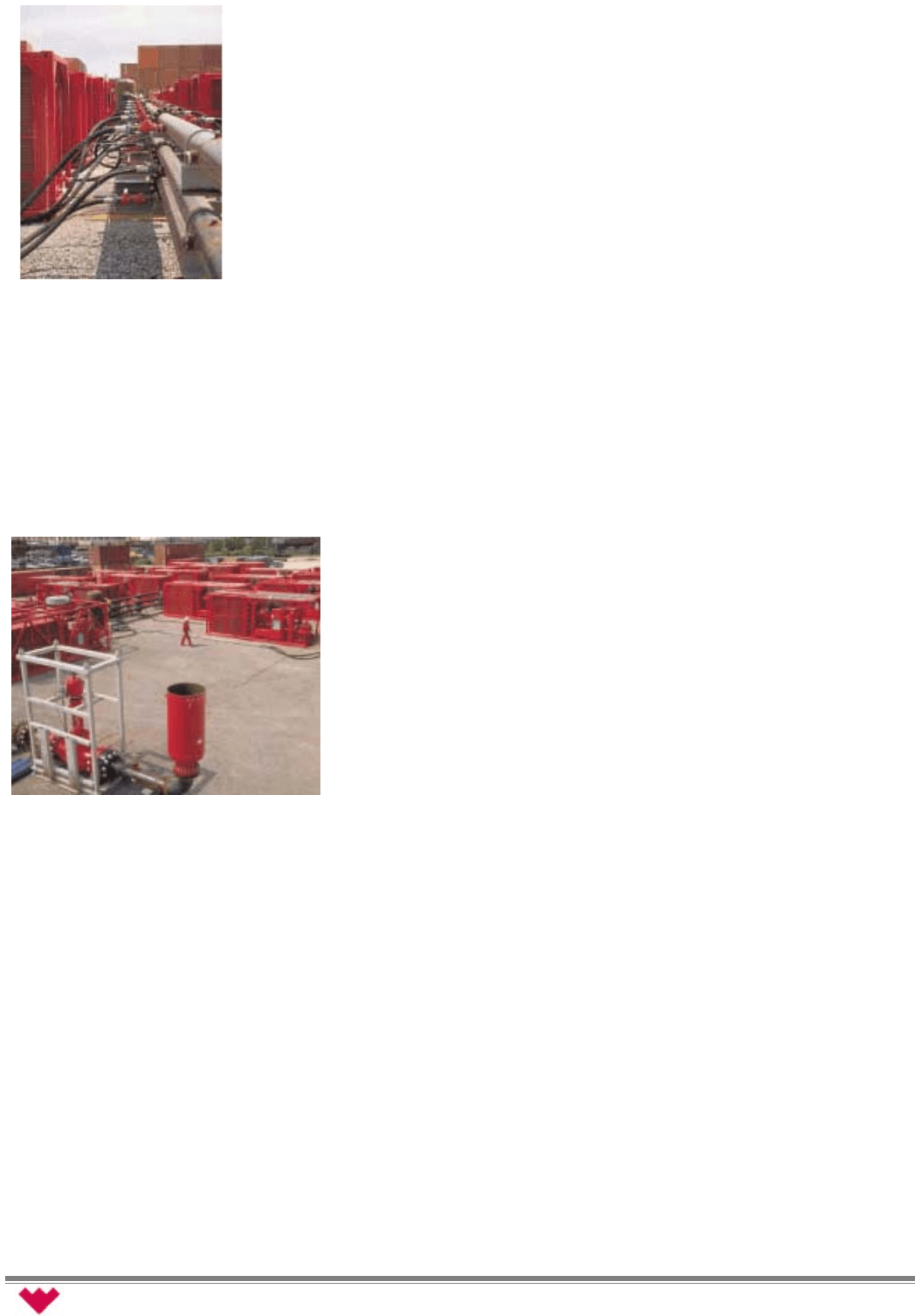

ПОВЕРХНОСТНОЕ ОБОРУДОВАНИЕ БОДД

Компания «Weatherford» предоставляет необходимое оборудование для использования соот-

ветствующих технологий применения растворов, а также опытных операторов для работы на

этом оборудовании и его обслуживания. Кроме того, мы можем осуществить поставки самого

полного в отрасли комплекта наземного оборудования, сразу готового к использованию в вашем

проекте, независимо от географического положения. Подразделения

компании «Weatherford»,

расположенные по всему миру, предлагающие широчайший выбор необходимого оборудования,

позволяет нам значительно снизить мобилизационные затраты и сократить общее время осу-

ществления проекта.

Наше основное оборудование включает в себя:

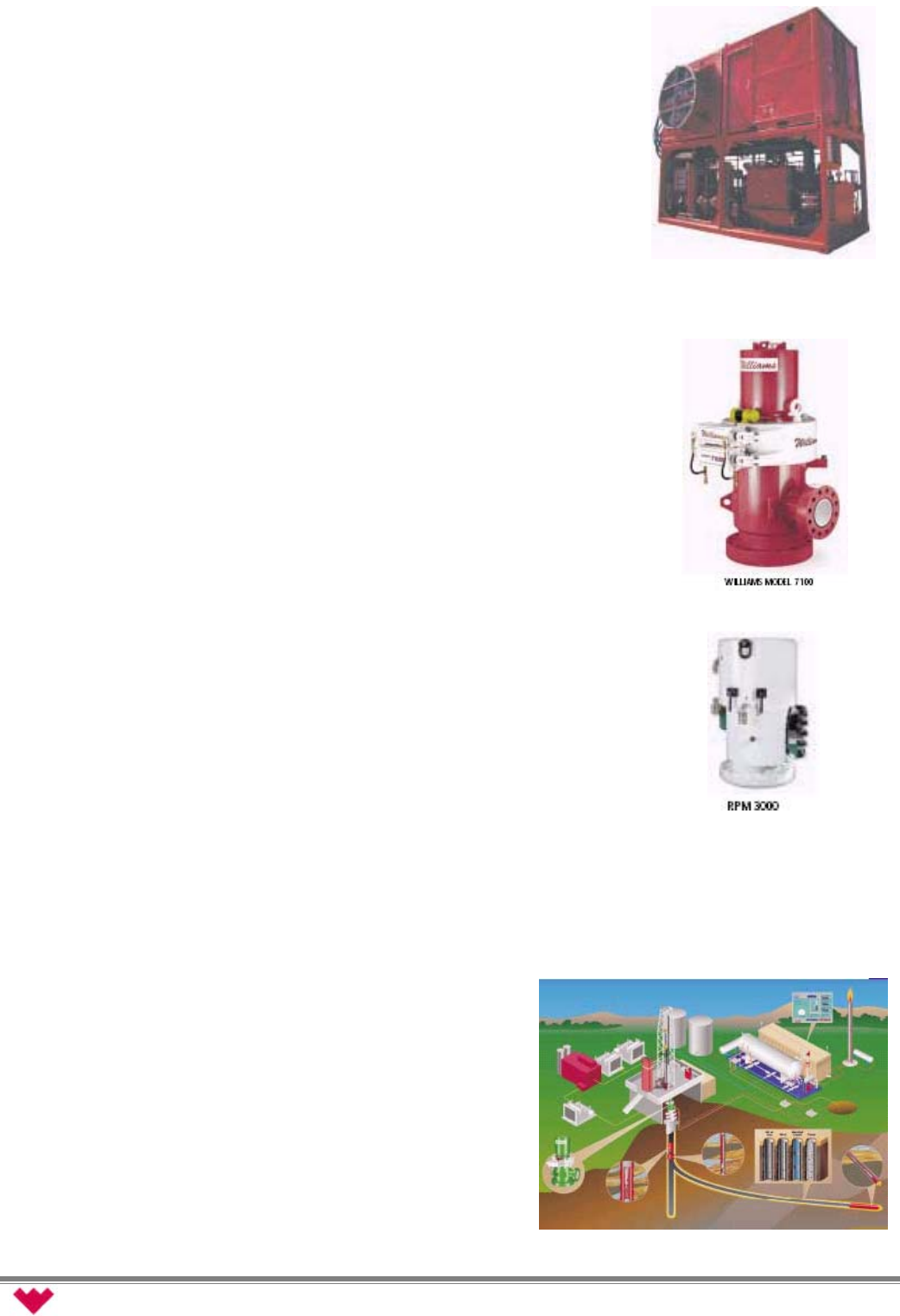

Компрессоры и азотные генераторы. Компания «Weatherford» разработала автономные мо-

бильные или смонтированные на полозьях высоэффективные, экономичные и экологичные

установки подачи газа. Мы

также используем мембранное устройство генерирования азота,

работающее по непрерывной технологии, отфильтровывающее азот из воздуха и производящее

95-99% азот непосредственно на буровой площадке при минимальных затратах, что представ-

ляется надежной альтернативой сжиженному азоту.

Система RPM

ТМ

3000. Эта система является усовершенствованной системой управления сква-

жиной для использования при проведении буровых работ в условиях отрицательного диффе-

ренциального давления в скважине. Система спроектирована для безопасной работы с буровы-

ми растворами, газом и буровым шламом в процессе бурения. Система принудительного уплот-

нения устраняет проблемы с обеспечением герметичности в условиях низкого

давления и обес-

печивает газонепроницаемое уплотнение ведущей бурильной трубы. Успешно прошла испыта-

ния под давлением 140 кг\ кв.см. в рабочем режиме (при скорости вращения до 220 оборотов в

минуту) и статические испытания под давлением 210 кг\ кв.см.

Пассивные вращающиеся головки управления Williams

. Эти головки и дополнительное

оборудование используются по всему миру в качестве средств управления скважиной и в других

целях при проведении буровых работ для добычи нефти, газа, метана из угольного пласта и

эксплуатации геотермальных источников.. Вращающиеся головки управления Williams

(также

известные как вращающиеся противовыбросовые превенторы, отклоняющие противовыбросо-

вые превенторы или вращающиеся головки) обеспечивают изоляцию и отвод бурового раство-

ра, газа, воздуха, пыли, бурового шлама и водяного пара для снижения эксплуатационных рас-

ходов, ущерба окружающей среде и обеспечения безопасности эксплуатации скважин всех ви-

дов: вертикальных, горизонтальных, многоствольных, с отрицательным и

положительным диф-

ференциальным давлением.

Система бескондукторного бурения Williams

Virtual Riser

ТМ

. Эта система позволяет прово-

дить подводное бурение без кондуктора с использованием системы вращающейся головки

управления для контроля над давлением в пласте. Особенно полезна в неглубоких пластах с

аномальным давлением. Обеспечивает возможность успешного проведения первичных цемен-

тировочных работ. Головка может использоваться с 39-дюймовым устройством роторного буре-

ния.

Система циркуляции бурового раствора Williams

RiserCap

ТМ

для плавучих глубоковод-

ных буровых платформ. Эта система представляет собой вращающуюся головку управления,

специально спроектированную для использования на плавучих глубоководных буровых плат-

формах. Обеспечивает более эффективное управление скважиной и локализацию утечек, чем

обычные системы раструбных соединений. Совместима с системами БОДД и газожидкостного

бурового раствора.

Система вращающейся головки внутреннего райзера (IRRCH

ТМ

). Данный инструмент применя-

ется на буровых колоннах и позволяет вести бурение, поддерживая между плавучим буровым

основанием и дном моря одну плотность раствора, а ниже уровня дна моря - другую. Система

IRRCH позволяет использовать меньшее количество обсадных колонн, меньше использовать рас-

ширение скважин, реже проводить проверку противовыбросовых превенторов, повысить стойкость

к резкому изменению

давления в стволе и уменьшить риск потери циркуляции.

Системы высокого давления и БОДД серии Williams. Вращающиеся головки

серии Williams 7000 рассчитаны на применение при бурении на депрессии при

высоких давлениях проходки горизонтальных участков и обратной промывке.

Существуют две модели:

• Williams Model 7000. Успешно прошла испытания под давлением 105

кг/кв.см. в рабочем режиме (при

скорости вращения до 100 оборотов в ми-

нуту) и статические испытания под давлением до 210 кг/кв.см.

• Williams Model 7100. Успешно прошла испытания под давлением 175

кг/кв.см. в рабочем режиме (при скорости вращения до 100 оборотов в ми-

нуту) и статические испытания под давлением до 350 кг/кв.см.

• Обе модели имеют воздушный клапан

для продувки газа и имеются в нали-

чии без боковых фланцев.

Устройство генерирования азота

SeaWolf

ТМ

Типовое расположение оборудова-

ния при БОДД

www.weatherford.com

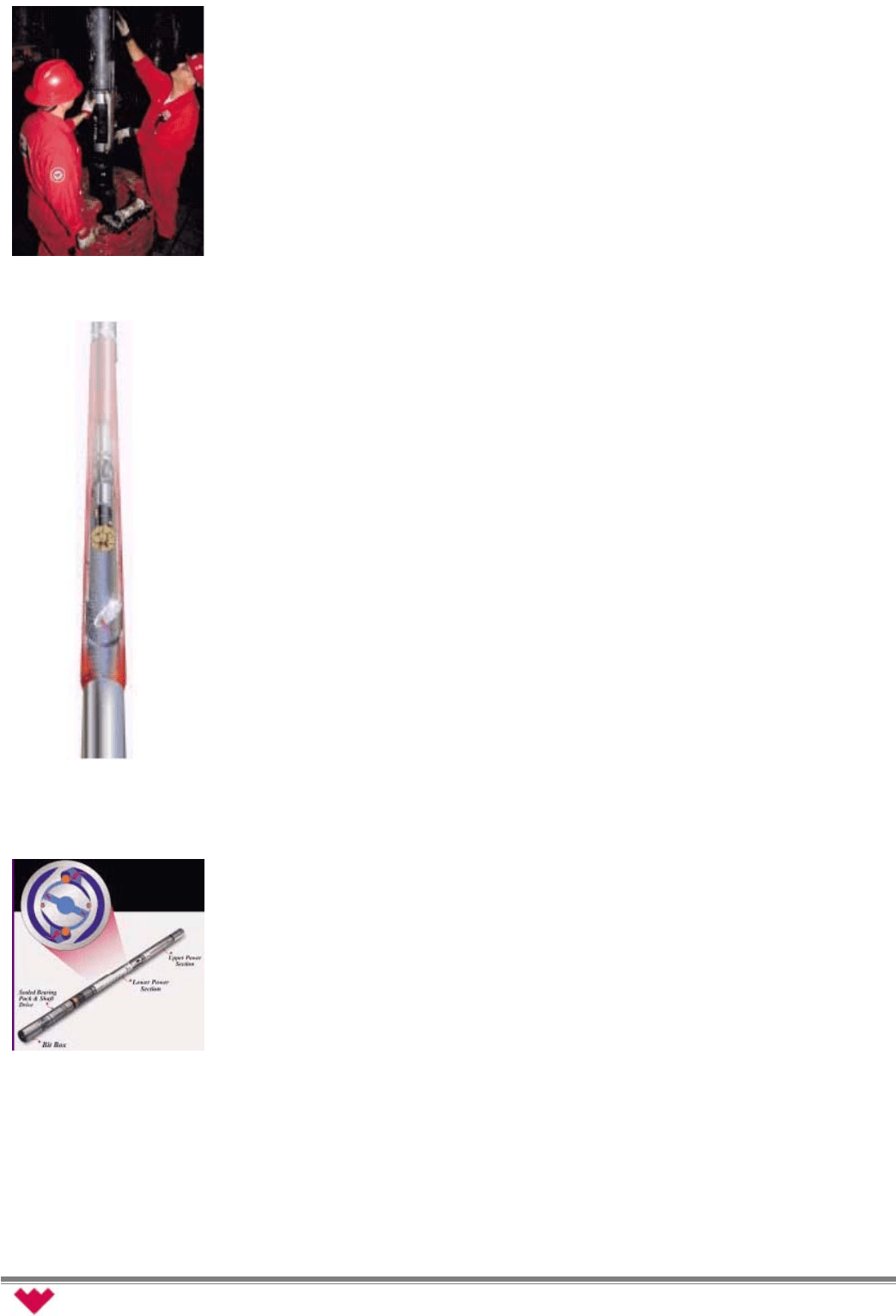

Подготовка скважинного

клапана к монтажу

Скважинный клапан

Двигатели MacDrill

Вспомогательные и стандартные системы Williams

. Традиционные системы Williams были раз-

работаны в соответствии с жесткими требованиями, предъявляемыми условиями бурения. Их удачная

конструкция объясняет, почему они выбираются буровыми подрядчиками уже в течение 30 лет. Сле-

дующие модели имеются в наличии:

• Williams Model IP 1000. Вращающаяся головка для обеспечения эффективного управления буро-

выми растворами и отводом газа при промежуточных величинах рабочего

давления с повышенной

отдачей пласта. Успешно прошла испытания под давлением до 70 кг/кв.см. в рабочем режиме (при

скорости вращения до 100 оборотов в минуту) и статические испытания под давлением до 105

кг/кв.см.

• Williams Model IP 9000. Традиционная вращающаяся головка с проходным отверстием 9 дюймов в

подшипниковом узле, используемая в основном на морских платформах.

Успешно прошла испы-

тания под давлением 35 кг./ кв.см. в рабочем режиме (при скорости вращения до 100 оборотов в

минуту) и статические испытания под давлением до 70 кг/ кв.см..

• Williams Model 9200. Эта модель спроектирована с одинарной или двойной вращающейся голов-

кой для удовлетворения жестких требований геотермального бурения.

Двух-, трех- и четырехфазные сепараторы.

Системы восстановления условий бурения компании

«Weatherford» используются совместно с существующими технологиями бурения, являясь самым на-

дежным средством для работы с возвратными углеводородными скважинными растворами при прове-

дении бурения с отрицательным дифференциальным давлением и давлением близким к балансовому.

Их уникальная конструкция позволяет им точно сепарировать и измерять все жидкости, газы и твердые

вещества, которые появляются и/или циркулируют в скважине.

Противовыбросовые превенторы. Компания «Weatherford» располагает самыми большими запасами

противовыбросовых превенторов, составляющих часть комплексного пакета предложений по контролю

давления «из одних рук».

Дроссельные манифольды. Большой спектр выбора от самых простых соответствующих специфика-

ции Американского нефтяного института до сложных агрегатов в соответствии с вашими требованиями.

Система

отделения шлама ВАМВI. Система выводит буровой шлам из скважины в турбулентный по-

ток, отделяет газ/воздух и влажный шлам и направляет газ/воздух в выкидную линию. Процесс практи-

чески отделяет всю пыль,обычно ассоциирующуюся с пневматическим бурением.

СКВАЖИННЫЙ ИНСТРУМЕНТ ДЛЯ БУРЕНИЯ НА ДЕПРЕССИИ

Для повышения производительности работ при бурении

на депрессии, компания «Weatherford» предос-

тавляет полный комплект специализированных скважинных инструментов. К ним относятся колонный

клапан-отсекатель для спуска бурового инструмента при бурении на депрессии, спускаемые на тросе

поплавковые регуляторы, забойные манометры/ термометры, бурильные трубы, ударные инструменты,

двигатели, опускаемый на кабеле навигационный инструмент и инструмент для зарезки окон

Эти инструменты имеются в

наличии и готовности для использования в подразделениях компании

«Weatherford», расположенных в стратегических местах в основных нефтедобывающих регионах мира.

Колонный клапан-отсекатель развертывания бурильного инструмента. Это устройство освобож-

дает от необходимости глушить скважину или использовать установку для подачи труб в скважину с

высоким давлением на устье при проведении операций БОДД. Имеется в

наличии для различных раз-

меров обсадных труб. Номинальное рабочее дифференциальное давление – 350 кг/ кв.см. .

Спускаемый на тросе извлекаемый обратный клапан. Этот обратный клапан для БОДД позволяет

стравливать давление при стыковке труб во время бурения без стравливания давления всей буровой

колонны, предотвращая проникновение добытого газа или углеводородов в буровую колонну. Система

включает в себя посадочный ниппель, обратный клапан и компенсирующую головку RWF. Обратный

клапан может быть легко извлечен тросом для замены или для обеспечения возможности спуска дру-

гого спускаемого на тросе оборудования или оборудования для работы с гибкими НКТ.

Забойные манометры и термометры с запоминающим устройством. Эти миниатюрные устройства

могут использоваться при работе

в обсаженных или необсаженных скважинах для контроля давления в

насосно-компрессорных трубах или затрубном пространстве. Рекомендуется для скважин с высоким

темпом набора кривизны ствола, наклонных или многоствольных скважин.

Ударный бур. Пневматический роторный ударный бур используется в очень твердых и абразивных

породах для обеспечения максимальной механической скорости бурения. Очень полезен при

использо-

вании в наклонных скважинах. Применяются с продувкой скважин воздухом, но могут использоваться и

с применением пенных технологий.

Двигатели. Высокотемпературные двигатели MacDrill используются при бурении и очистке при темпе-

ратуре до 260

С. Благодаря своей компактности они быстро устанавливаются и могут в качестве приво-

да использовать азот. Конструкция двигателей предотвращает заброс оборотов и проблемы в условиях

пониженного давления.

www.weatherford.com

Спускаемый на кабеле навигационный инструмент. Идеален для зарезки многоствольных

скважин, ответвлений и повторного забуривания стволов.

Инструмент для зарезки боковых стволов из обсадных труб. Возможности компании

«Weatherford» по зарезке боковых стволов из обсадных труб, либо традиционным способом, либо

через насосно-компрессорные трубы, признаны во всем мире. Мы предлагаем широкий спектр

скважинных отклонителей и многоствольных систем для повышения отдачи скважины наиболее

экономичным способом.

Бурильные трубы. Компания «Weatherford» предлагает самый широкий ассортимент труб, кото-

рые могут

вам поставить подразделения компании, расположенные по всему миру. Все трубы

чистые, прошли осмотр и контроль. Трубы почти всех сортов имеются в наличии с внешним диа-

метром от 1/14 до 6 5/8 дюймов.

ОБСЛУЖИВАНИЕ ТРУБОПРОВОДОВ И СПЕЦИАЛЬНЫЕ УСЛУГИ

Компания «Weatherford» удовлетворяет особые потребности в области глубоководных трубопро-

водов, которые требуют более высоких давлений для

осушения трубопроводов после гидрравли-

ческих испытаний. Используя запатентованную конструкцию, компания разработала комбиниро-

ванную установку, использованную при реализации ряда известных проектов с глубоководными

трубопроводами в Мексиканском заливе. Смонтированный на одной раме воздушный компрессор

с рабочим давлением 14 МПа с гидроусилителем и современной системой генерацией азота по-

зволяет работать в условиях ограниченного пространства. Компания

разработала агрегаты, рас-

считанные на работу на глубинах более 3000 метров. Он также может использоваться для гидрав-

лических испытаний, очистки и измерений, а также осушки.

Управление проектами. Основываясь на анализе и профессиональном опыте, компания

«Weatherford» предлагает решения практически для любой проблемы, имеющей отношение к

трубопроводам. Мы предлагаем гидравлический анализ и изучение

вопроса динамики движения

растворов, разработку технологий и ТЭО, прогнозирование последствий «влажных» продольных

изгибов, а также услуги технического консультирования на площадке.

ПУСКОНАЛАДОЧНЫЕ РАБОТЫ

Компания «Weatherford» предлагает широкий спектр услуг по проведению пусконаладочных работ

для удовлетворения запросов операторов трубопроводов. Эти услуги включают в себя:

Очистку трубопровода. Периодическое обслуживание по очистке для ликвидации отложений

посторонних предметов. Мы предлагаем механический и химические способы.

Заполнение трубопровода. Компания «Weatherford» оказывает содействие в заполнении трубо-

провода после его очистки, используя принудительную закачку или метод свободного заполнения.

Опрессовка. Компания «Weatherford» предлагает весь комплекс услуг по опрессовке и выявлению

утечек с использованием разнообразных методов с помощью воздуха или воды. Мы отслеживаем

и регистрируем все параметры контроля и документально фиксируем результаты.

Удаление влаги. Для удаления влаги после проверки трубопровода не герметичность использу-

ется скребок для очистки труб. Удаление влаги может осуществляться с применением азота или

воздуха.

Внутритрубная диагностика. Компания «Weatherford» проводит диагностику целостности и кон-

троля геометичности .

Осушение. Компания «Weatherford» применяет разнообразные методы осушения

: принудитель-

ную азотом, воздухом, вакуумную или химическую для удаления любых следов влаги до сдачи в

эксплуатацию или начала повторного использования трубопровода.

Продувка. Используя фирменную технологию с применением азота (не сжиженного), компания

«Weatherford» может эффективно и полностью продуть трубопровод до введения его в эксплуата-

цию или для окончательной консервации.

Ввод в

эксплуатацию. Компания «Weatherford» оказывает содействие со вводом трубопровода в

эксплуатацию, если ее оборудование и услуги использовались при проведении пусконаладочных

работ.

Высокое давление – последний

сброс

Система удаления влаги

www.weatherford.com

Компрессионный манифольд для

обезвоживания

Развертывание трубопровода

Техническое обслуживание. Компания «Weatherford» предлагает инструментарий для трубопрово-

дов для проведения технического обслуживания и оказывает содействие в планировании и осущест-

влении специальных программ технического обслуживания, адаптированных под ваши объемы и

давления. Мы составляем графики периодичности очистки и обеспечиваем наблюдение за проведе-

нием антикоррозийных мероприятий. Мы также поставляем специальные химикаты, осушающие

вещества и

антикоррозийные ингибиторы.

Ликвидация трубопровода. Когда трубопровод выполнил свою задачу, компания «Weatherford»

имеет опытных сотрудников-консультантов, способных дать совет и оказать поддержку. Мы можем

оказать содействие в демонтаже изделий, их очистке и окончательной консервации.

Обслуживание установок. Компания «Weatherford» имеет квалифицированный персонал и необхо-

димое оборудование для предоставления различных услуг по обслуживанию установок. Мы

можем

стать вашими ценными партнерами в:

• Остановке оборудования

• Планово-предупредительном ремонте

• Охлаждении реакторов

• Определении технологической утечки

• Продувке трубопроводов и цистерн

• Осушке трубопроводов

Изделия и оборудование. Компания «Weatherford» предлагает широкий выбор оборудования и

изделий для оказания содействия в решении любых вопросов, имеющих отношение к эксплуатации

трубопроводов. Наше предложение включает

в себя:

«Поросенок»/скребок. Скребки компании «Weatherford» предназначаются для использования на

рабочей площадке. Каждый скребок имеет гибкую двунаправленную конструкцию. Изготовленные по

модульному принципу, они могут легко быть адаптированы к использованию с любым вспомогатель-

ным инструментом. Мы можем адаптировать специальные инструменты к скребкам клиента.

Сервис включает:

• Пены

• Полимеры

• Сферы

• Flex-i

•

PolyKast

• Толщиномер

• Двусторонняя

• Двойного диаметра

• Тандем/тройник

• Контурная

• С байпассом давления

• Регулируемая

• для снятия окалины

• для удаления парафина

Дополнительное оборудование. Предложение включает в себя щетки, проходной шаблон, магни-

ты и системы определения местоположения скребков на трассе.

Электроника. Предложение включает в себя устройство регистрации температуры, анализатор

результатов

нагрузочных испытаний, устройство регистрации данных, и устройство считывания тем-

пературы.

Полиуретановые продукты. Компания «Weatherford» предлагает широкий выбор полиуретановых

изделий, изготовленных по технологиям, обеспечивающим износостойкость, устойчивость к смазоч-

ным материалам и углеводородам, устойчивость против температурных деформаций.

Наземное оборудование и принадлежности. Компания «Weatherford» предлагает широкий выбор

оборудования для обеспечения обслуживания трубопроводов, а именно:

• Компрессоры,

гидроусилители, комбинированные устройства

• Системы генерирования азота

• Генераторы и насосы

• Коагуляторные фильтры

• Цистерны для промывочной воды и метанола

• Помещения для хранения инструмента, диспетчерские и конторы

• Ящики для инструмента и фитингов

• Ящики для шлангов

www.weatherford.com

УСЛУГИ ПО НАПРАВЛЕННОМУ БУРЕНИЮ ПО ТЕХНОЛОГИИ DAILY

Компания «Weatherford» помогает вам достичь цели, предлагая полный комплект находящегося в прекрасном

состоянии оборудования, услуги опытных сотрудников и профессиональных консультантов по направленному

бурению, которые могут оказывать содействие в планировании и обслуживании скважин.

Услуги по бурению. Инженеры- буровики компании «Weatherford» планируют все аспекты направленного буре-

ния от предварительных работ по забуриванию скважины до

достижения проектной глубины, а затем подбирают

оптимальный инструмент для буровых колонн и следят за ходом работ в скважине. Услуги компании предостав-

ляются в области наклонно-направленного бурения, расширения скважин, горизонтального бурения, бурения на

депрессии. Также предоставляются услуги по бурению скважинам малого диаметра и бурению на гибких НКТ .

Услуги по измерениям в

ходе бурения. Для предоставления услуг по измерениям в ходе бурения компании

«Weatherford» использует устройство для измерений в забое, разработанное на основе самых передовых техно-

логий и обеспечивающее высокую точность измерений. Эти устройства - одни из самых компактных на рынке, что

снижает стоимость их транспортировки.

Навигация при помощи кабельного оборудования Компания «Weatherford» предлагает простые

, но надежные

устройства управления, спускаемые в направленные скважины на кабеле. Компания также специализируется на

приспособлениях для БОДД.

Забойный двигатель. Эти двигатели серии Daily

спроектированы, чтобы быть самыми лучшими, и изготовлены

из высокопрочного стального сплава. Мы предлагаем модели различной мощности, включая двигатели большой

производительности для работы в условиях повышенных температур, и с разделением потока для специальных

применений. Моторы имеются в наличии с наружным диаметром от 3 ½ до 11 ¼ дюйма .

Услуги по расконсервации скважин. Компания «Weatherford» предлагает оптимальное

решение на основе па-

кета услуг и изделий для расконсервации скважин и ,и для бурения новых стволов из существующих скважин с

учетом пожеланий клиентов . Эти услуги могут включать в себя БОДД, многоствольное бурение, вырезка окон в

обсадных колоннах, ловильные услуги и аренду.

Устройство Orientor. Это устройство позволяет осуществлять ориентирование посредством циркуляции

с по-

мощью насоса. Имеется в наличии с размерами от 1 11/16 до 3 1/8 дюйма. Orientor является оптимальным выбо-

ром для забойных компоновок бурильной колонны при наклонном бурении и специальных ловильных устройств,

спускаемых сквозь НКТ.

СИСТЕМЫ ЗАРЕЗКИ СТВОЛОВ ИЗ ОБСАДНЫХ КОЛОНН

Компания «Weatherford» предлагает широкий выбор скважинных отклонителей, фрезеров для вырезания секций

обсадных колонн, фрезеров с

направляющим наконечником, и многоствольных систем, позволяющих вам повы-

сить производительность скважины наиболее экономичным способом. Компания изготовила первый извлекае-

мый скважинный отклонитель и продолжает разрабатывать новые инструменты и предлагать новые возможности

для удовлетворения ваших потребностей при осуществлении буровых работ и расконсервации скважин.

Во всех уипстоках используется вогнутый отклонитель для направления бурового

инструмента через стенку об-

садной колонны. Фрезеры для вырезания секций обсадных колонн и фрезеры с направляющими полностью вы-

резают обсадку и позволяет производить обычные буровые операции в скважинах

Устройства вырезки окон в обсадных колоннах за один спуск/подъем - Стремясь удовлетворить сегодняш-

ний спрос на повышение производительности, Weatherford предлагает испытанную на практике

систему устрой-

ства выходов из обсадных колонн TripSaver

и новую систему QuickCut

. Обе системы предлагают уникальные

и рентабельные методы вырезания окон в обсадных колоннах скважин. Они также уменьшают общее число спус-

коподъемных операций по сравнению с обычными системами скважинных отклонителей.

Система TripSaver

- устранила необходимость в спусках фрезера для начального этапа прорезывания окон и

фрезеров для расширения окон, обычно необходимых при использовании традиционных систем вырезания окон

в обсадных колоннах и в большинстве ситуаций обеспечивают выполнение полноразмерных окон за один про-

ход.

Система устройства выходов из обсадных колонн QuickCut

- Эта система нового поколения улучшает

качество фрезерования, одновременно уменьшая число спускоподъемных операций. Система обеспечивает

выполнение полноразмерных окон за один проход. Предназначена для обсадных труб диаметром от 4 1/2 до 13

3/8. Система QuickCut позволяет выполнить отверстие длиной 3 фута и более. Чем меньше длина отверстия, тем

быстрее забойная компоновка бурильной колонны приступит к работе. Система QuickCut

предлагает на выбор

два метода извлечения оборудования – с помощью крюка и ловильного колокола или аварийного отделения - и

имеет наилучший "послужной список" подъема оборудования в отрасли.

Особенности конструкции:

• Выполненный за одно целое направляющий хвостовик - Защищает торец скважинного отклонителя и на-

правляет фрезу в стенку обсадной трубы.

• Работа независимо от

азимута - QuickCut может проделать отверстие с верхней или нижней стороны обсад-

ной трубы, позволяя сократить в время направленного бурения до проектной отметки.

• Полностью извлекаемое оборудование - любым из двух методов.

• Полноразмерные окна - Обеспечивает выполнение полноразмерных окон и бурение боковых стволов для

плавного перехода через окно.

Оборудование Dailey для

измерений в ходе бурения

Винтовой забойный двига-

тель Dailey

Система TripSaver

Система QuickCut

www.weatherford.com

Отклонитель Стандартные фре-

зы-отклонители

Фрезер с направляющим

наконечником

СТАНДАРТНЫЕ СИСТЕМЫ ОТКЛОНЕНИЯ

Предлагаемые компанией «Weatherford» отклонители и фрезы представляют собой экономи-

чески выгодные и действенные средства зарезки нового ствола скважины из существующего и

забуривания многоствольных

скважин. Предлагается широкая номенклатура систем, позволяю-

щих решить конкретные задачи, стоящие перед вами

Системы для работы в обсаженных стволах скважин:

Отклонитель WhipBack® — предназначенный для эксплуатации в наклонных скважинах, из-

влекаемый, механически устанавливаемый бесшарнирный скважинный отклонитель, который

можно ориентировать так, чтобы вести бурение в любом направлении от материнской скважины,

в том числе на ее нижних уровнях. Шарнир анкера отклоняет верх уипстока и прижимает его к

внутренней стороне обсадной колонны.

Отклонитель PackWhip® —

этот отклонитель сконструирован для эксплуатации в сочетании с

трубным пакером, спущенным в скважину на тросе или на насосно-компрессорной колонне.

Идеальный, легко ориентируемый отклонитель для глубоких скважин.

Отклонитель модели «Н» — экономичный, механически устанавливаемый отклонитель для

проходки скважин в верхних горизонтах. Его можно устанавливать на любом прочном носителе,

спускаемом в скважину, в

том числе на пакер-пробке, цементной пробке, пакер-пробке с обрат-

ным клапаном для цементирования, подвесном устройстве хвостовика, или на голове оставлен-

ного или брошенного в скважине инструмента.

Отклонители, устанавливаемые в скважинах с помощью НКТ и гибких НКТ малого диа-

метра — компания предлагает широкий выбор внутритрубных и одноствольных отклонителей,

которые

сконструированы для эксплуатации в сочетании с забойными двигателями.

Отклонители для работы в необсаженных скважинах:

Отклонитель для цементирования — простой отклонитель, сконструированный для сочета-

ния работ по установке и цементированию. На нижнем конце имеет стандартное резьбовое со-

единение, которое позволяет подсоединить еще и подпакерную трубу. Когда уипсток установлен

в необсаженном стволе, долото может быть спущено для продолжения бурения.

Отклонитель ввинчивающегося типа — это альтернативный инструмент для забуривания

боковых стволов из необсаженных скважин, используемый в случаях, когда скважина заблоки-

рована застрявшим или брошенным инструментом. Отклонитель можно ввинчивать в помеху

вместо того, чтобы производить цементирование на месте.

ФРЕЗЕРЫ ДЛЯ ВЫРЕЗАНИЯ СЕКЦИЙ ОБСАДНЫХ КОЛОНН И ФРЕЗЕРЫ С НАПРАВЛЯЮ-

ЩИМ НАКОНЕЧНИКОМ

Компания «Weatherford» предлагает самую широкую номенклатуру оборудования для выреза-

ния секций

обсадных колонн и выполнения фрезерных работ с направляющим наконечником.

Хотя данная технология вполне освоена, компания постоянно повышает надежность и эксплуа-

тационные качества этого оборудования, стремясь достичь способности в минимальный срок

демонтировать и удалять необходимое количество обсадных труб.

«Weatherford» поставляет отрасли широкий ассортимент фрез для резки труб, в том числе:

• Фрезеры

для вырезания секций обсадных колонн А-10

• Фрезеры для вырезания секций обсадных колонн Pioneer

• Фрезеры для вырезания секций обсадных колонн Eliminator™

www.weatherford.com

БУРЕНИЕ МНОГОСТВОЛЬНЫХ СКВАЖИН

Бурение нескольких стволов из одной материнской скважины становится все более эффективным

способом стимулирования добычи на новых и существующих скважинах. «Weatherford» предлагает

технологии такого бурения для нефтепромыслов, находящихся на суше, и для морских нефтепро-

мыслов. Мы предлагаем системы для применения на уровнях 1-5 TAML. В этих системах использо-

ваны ключевых технологий,

запатентованные компанией.

Уровень 1: Оборудование селективного повторного входа SRS™ (Selective Reentry System).

Система, предназначенная для работы в необсаженных скважинах и позволяющая неоднократно

проводить бурение с надувного пакера и с ориентировочного модуля. Пакер обеспечивает спуск на

заданную глубину и азимутальное положение каждого ствола. Гарантирован положительный и точ-

ный повторный спуск для завершающих, интенсифицирующих добычу или последующих

ремонтных

работ с использованием того же пакера, который применяется для фрезеровочных и буровых работ.

Различные системы заканчивания, как на НКТ так и через НКТ могут использоваться для обеспече-

ния изоляции и повторного ввода в каждый ствол.

Уровень 2: Оборудование селективного повторного входа SRS™ (Selective Reentry System).

Предназначенная для эксплуатации в обсадных скважинах система. Позволяет

неоднократно раз-

буривать ответвления от материнской скважины с постоянного или извлекаемого пакера с большым

проходом, оснащенного интегральным ориентировочным узлом. Пакер обеспечивает спуск каждого

бурового модуля на заданную глубину и его азимутальное положение. Система идеальна для рабо-

ты в пластах сцементированных пород, требующих минимального количества спусков, близости

окон в обсадной трубе и

доступа к нижней зоне скважины. Окно, сделанное в обсадной трубе для

бурения бокового ствола, является основой для установки устройств уровней 3, 4 и 5 многостволь-

ного бурения.

Уровень 2: Окно “StarGate”™ подготовленное в заводских условиях,. На новых скважинах эти окна

используют для легкого забуривания боковых стволов. Окна используют запатентованную компа-

нией «Weatherford» технологию «keyway». Созданные в

заводских условиях окна (неподвижные или

смещаемые, скользящие) являются основой для установки систем многоствольного бурения уров-

ней 3, 4 и 5. Пазы создают профили для установки узлов надставки хвостовиков для привязки ко-

лонны по глубине и управления азимутальным положением и обеспечения точности повторных

спусков устройств интенсификации или ремонта за один спуск.

Уровень 3: Система “StarHookUp”™.

Система «СтарХукАп» — соединение без цементирования,

устойчивое к обрушению или оплыванию стенок скважины. Лайнер отвода связана с обсадкой глав-

ной скважины. Благодаря технологии «пазов» легко выполнять повторные спуски в главную скважи-

ну или в боковое ответвление от нее. Размещение в боковых ответвлениях устройств для интенси-

фикации добычи или ремонтных работ выполняется за

один цикл «спуск-подъем».

Уровень 3: Система StarGate™ 3. Эта система — соединение без цементирования, используемое

на новых или вновь введенных в эксплуатацию скважинах. При использовании в сочетании с окном

StarGate, обеспечивает связку заподлицо. Делает ненужными фрезерные работы. Дает полный

доступ к основной скважине и ее ответвлениям.

Уровень 4: Система StarGate™ 4 — Эта система

похожа на систему StarGate 3, за исключением

того, что система соединения предусматривает цементирование.

Уровень 4: Система StarBurst™ — преназначен для использования в восстановленных скважинах

в истощенных пластах. Система дает цементированное соединение отвода заподлицо с основным

стволом . Позволяет вести добычу по основному стволу и осуществлять инструментальный доступ к

боковому стволу или к новой точке отбора продукции

. Идеально подходит для существующих сква-

жинах на давно разрабатываемых месторождениях, в особенности месторождений, рядом с кото-

рыми есть запасы, подлежащие оценке при поддерживании добычи из существующей скважине.

Использует пустотелый отклонитель, который можно комбинировать с сертифицированным по сис-

теме ISO пакером для того, чтобы повысить сопротивление высокому давлению при строительстве

скважины.

Уровень 5:

Двойная система StarGate™. Пазовая технология, сочетаемая со стандартным обору-

дованием для вскрытия пластов, позволяет легко устанавливать оборудование при меньшем коли-

честве спусков. Соответствующие пакеры и инструменты вскрытия пластов можно эксплуатировать

с помощью пазового локатора и отклоняющего клина. Это гарантирует быстрое и безопасное вскры-

тие пластов даже с плавучих буровых платформ. Многие

компоненты вскрытия пластов можно экс-

плуатировать одновременно, точно устанавливать и селективно активировать, обеспечивая точную

ориентацию оборудования для вскрытия пластов.

Многоствольная скважина

Уровень 3

Многоствольная скважина

Уровень 4

www.weatherford.com

Двигатель MacDrill и объемный

двигатель

Головной блок двигателя

Стыковочный узел. Эта система, применяющая пазовую технологию, дает основу для связи и по-

стоянного контроля за работой в боковых стволах многоствольной скважины.

Патентованный паз

помогает установить и развернуть узлы обсадных хвостовиков, а также обеспечивает средство соеди-

нения линий управления, проложенных между основным стволом скважины и обсадными хвостови-

ками ответвлений. Облегчает установку инструментальных средств управления потоком, прерывания

добычи и даже закачки химикатов.

Система SDMC™ — Компенсатор волновых колебаний при проведении операций в скважинах на

морских месторождениях. Используется для точной установки используемых в скважинах инструмен-

тов или для управления темпами бурения в ходе фрезеровочных/буровых или сходных операций в

условиях качки буровой установки при бурении с полупогруженных или плавучих платформ.

Комплексные услуги. Предоставляемые компанией «Weatherford» услуги по бурению многостволь-

ных скважин применимы при бурении при пониженном гидростатическом

давлении в стволе скважи-

ны, наклонно-направленном бурении и прокладке и монтаже труб.

УСЛУГИ И ОБОРУДОВАНИЕ, СПУСКАЕМОЕ ЧЕРЕЗ НАСОСНО-КОМПРЕССОРНЫЕ ТРУБЫ

Компания «Weatherford» предлагает полный комплект услуг по использованию инструмента через

насосно-компрессорные трубы. Применение внутритрубных технологий дает экономичные средства

вторжения в скважину при сохранении оборудованной скважины. Это сберегает время и

ограничивает

расходы по подъему оборудования заканчивания. Благодаря этим услугам исчезает необходимость

глушить скважины, что опять же экономит время и средства, затрачиваемые на расходы на глушение.

Расходы по мобилизации буровых установок также можно снизить благодаря тому, что этот сервис

обычно предусматривают применение гибких НКТ малого диаметра. В номенклатуру предлагаемого

«Везерфолрд» оборудования

входят:

• Двигатели, спускаемые в трубы

• Уипстоки

• Фрезеры и ловильный инструмент

• Пакеры.

СПУСКАЕМЫЕ ЧЕРЕЗ НКТ ДВИГАТЕЛИ И СПЕЦИАЛЬНЫЕ УЗЛЫ ОБОРУДОВАНИЯ НИЗА РАБО-

ЧЕЙ КОЛОННЫ

Высокопроизводительный объемный двигатель. Объемный двигатель имеет секции с высоким

крутящим моментом, передающие долоту оптимальную мощность. Компания выпускает объемные

двигатели, имеющие диапазон рабочей температуры до

130º С, размерами от 1

11/16

” до 3

1/2

”.

Предназначенный для работы в условиях высоких температур двигатель MaсDrill™. Этот дви-

гатель, пригодный для очистных и буровых работ в скважине, действует при температурах до 260° С и

может работать на растворителях, кислотах и газах. Уменьшение размеров двигателя привело со-

кращению времени подъема из скважины и облегчило перевозку. В продаже есть

двигатели размера-

ми от 1

”

до 4 ¾”.

Узел соединения двигателя. Узел соединения компании «Weatherford» интегрирует в компактном,

эффективном узле четыре основные компонента оборудования низа колонны ГНКТ. В один блок раз-

мером 30 дюймов входят: соединитель гибких насосно-компрессорных труб двойной обратный клапан

(рабочее давление — 10 М), гидравлический соединитель (предназначенный для эксплуатации в тя-

желый условиях соединитель с захватом)

и двойной циркуляционный клапан. Узел выпускается раз-

мерами от 1

11/

” до 3

1/2

”. Имеются особые узлы размером до 4 ¾”.

ОБОРУДОВАНИЯ СПУСКАЕМОЕ ЧЕРЕЗ НКТ ДЛЯ ФРЕЗЕРОВАНИЯ ОКОН В ОБСАДКЕ

Компания «Везерфрд» предлагает широкую номенклатуру услуг по фрезерных работ, выполняемых

внутри труб. Эти услуги дают экономичные альтернативы и преимущества, которые заменяют тра-

диционные методы фрезерных работ.
