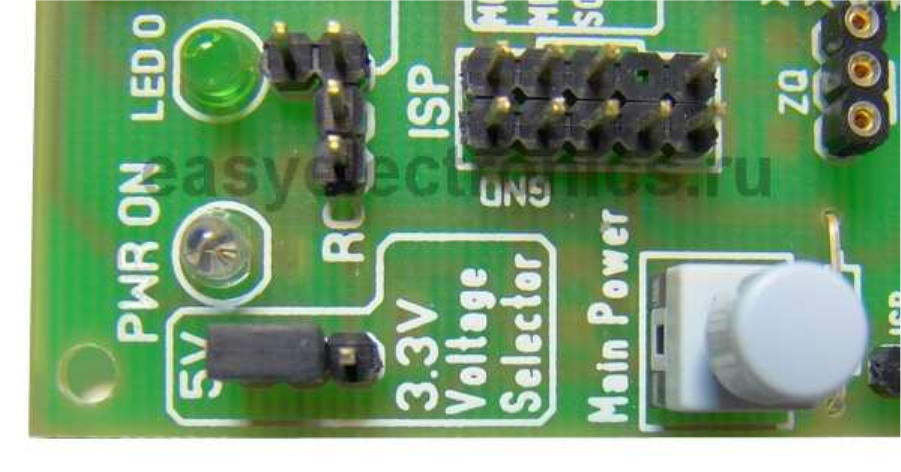

Возможность задать разное питающее напряжение для основной
системы
Можно запитать всю систему как от 5 вольт, так и от 3.3 вольт.
Для чего на плате смонтирован дополнительный вводной преобразователь.
Это бывает полезно при отладке низковольной аппаратуры.
Возможность задать любую частоту.
Отключаемые и сменные кварцы, наличие отключаемого часового кварца для
реализации часов реального времени.
Упор на развитие интерфейсов.
SPI, I2C, USART — все выведено и сгруппировано так, чтобы можно было
одним сплошным шлейфом утащить это на какой либо внешний модуль и не
устраивать паутину из проводов.
Плюс подключаемый внешний обвяз для тех интерфейсов которые того
требуют. Например, i2c требуют подтягивающих резисторов на шине.
Воткнул пару джамперов и они уже есть.
Возможность питания из разных источников.
Чтобы без проблем можно было заставить питаться плату от USB шины, от
блока питания на 9…12V, от грохотки батареек или ISP кабеля
программатора.
Все это задается джамперами и с защитой от переполюсовки.
Раздельное управление питанием основного модуля и внешних
подключаемых модулей.
Я сделал рубильник главного питания и рубильник вторичного питания,
который отключает шину вторичного питания.
Удобно, например, когда надо чтобы МК работал, а внешняя периферия была
обесточена. Щелк рубильничком и не надо дергать проводки. Или обесточил
рубильником, а сам завел питалово на ту же шину с более мощного
источника. В свое время мне этой возможности не хватало, поэтому добавил.
Есть маломощный источник напряжения на 3.3 вольта и 100мА для питания
разной низковольтной аппаратуры. Например, дисплеи от сотовых телефонов
работают на 3.3 вольтах.
С возможностью связи с компом.
Я сразу же заложился на микросхему преобразователь USB-UART FT232RL.
Таким образом, я получил готовый интерфейс для связи с компом с
надежными и стабильными драйверами, работающими как под виндой, так и
под Линухи всякие. И не требующий редкого ныне COM порта.
Два щелчка дип переключателя и микроконтроллер готов к обмену данными
с компьютером.
Опять же, следуя концепции изоляции МК, я не стал наглухо заводить
терминал на выводы контроллера, а сделал их отключаемыми и вывел на
штыри, что позволяет повесить терминалку куда угодно, не обязательно на
МК.

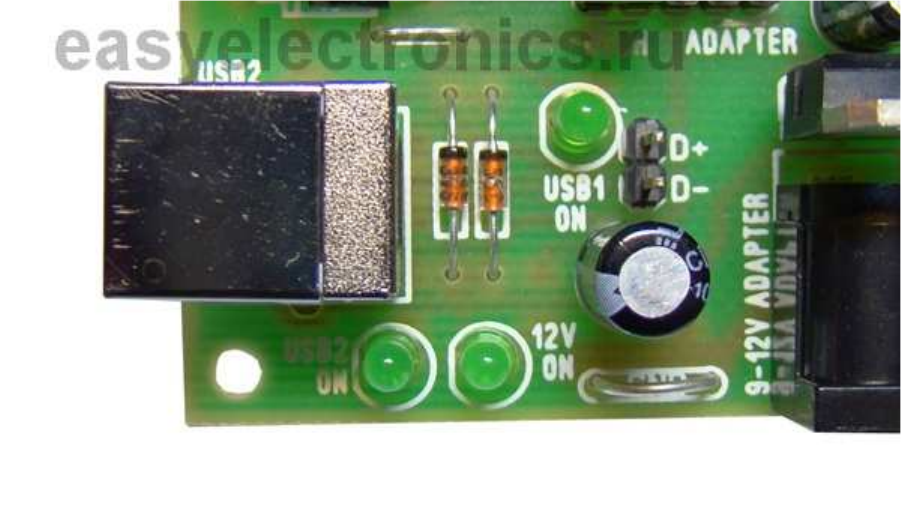

Программный USB.
Существует очень много проектов на программном USB драйвере от
OBDEV. Чтобы не стоять в стороне от прогресса я добавил в свою плату
второй USB с необходимым обвязом из резисторов и стабилитронов.
Так что если захочется реализовать в отладочной плате софтверный USB то
достаточно будет просто бросить два проводка до контроллера.
Индикация
Наличие питания, причем соответствующим светодиодом показывается с
какого источника это питание подведено.
Индикация передачи данных по последовательному порту.
Возможность в одно движение, не создавая паутины, джамером подключить
четыре светодиода а так как они подключены к ШИМ, то можно и плавно
управлять их яркостью).
Светодиодная линейка которую можно проводками прицепить куда угодно.
Плата комплектуется сьемным блоком с LCD на 2 строки 16 символов в
каждой, на базе HD44780.
Гибкое управление подсветкой дисплея. Можно поставить джампер сразу на
шину питания и включить дисплей на постоянную работу, а можно подать
ШИМ сигнал с ноги микроконтроллера и управлять подсветкой плавно.

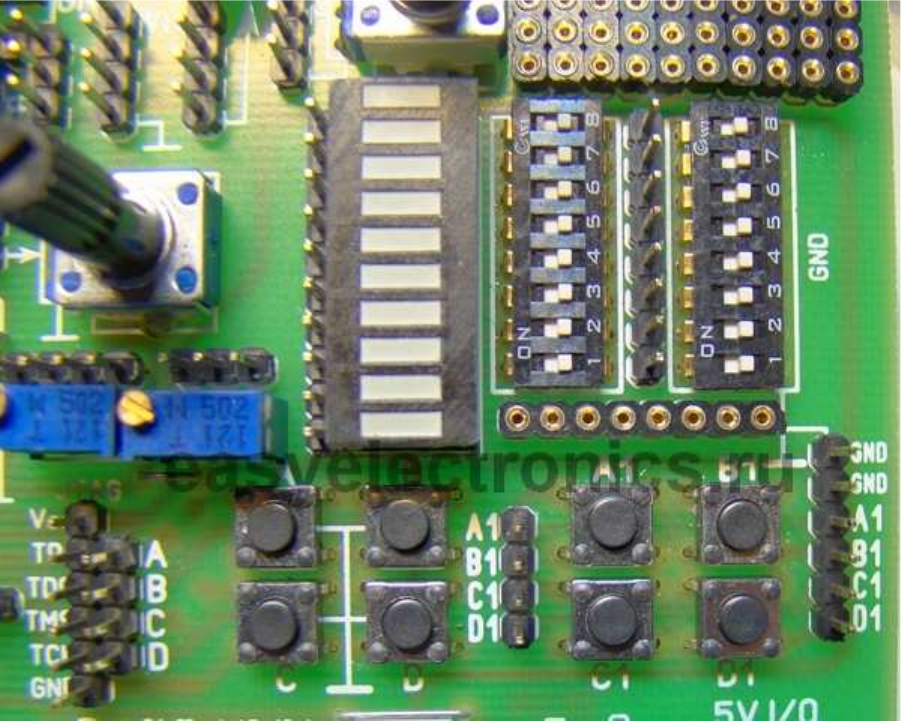

Управление.
Четыре независимые кнопки с замыканием на землю.
Четыре независимые кнопки с двумя свободными концами — можно
подключить их на что угодно.
Восемь штырей состояние которых определяется DIP переключателями —
может быть в режиме Hi-Z, PullUp 10k или GND. Очень удобно когда
отлаживаешь сторонний модуль и надо на разные его входы подавать то
единицу, то ноль, для входа в разные режимы. Да и вообще пригождается
постоянно.

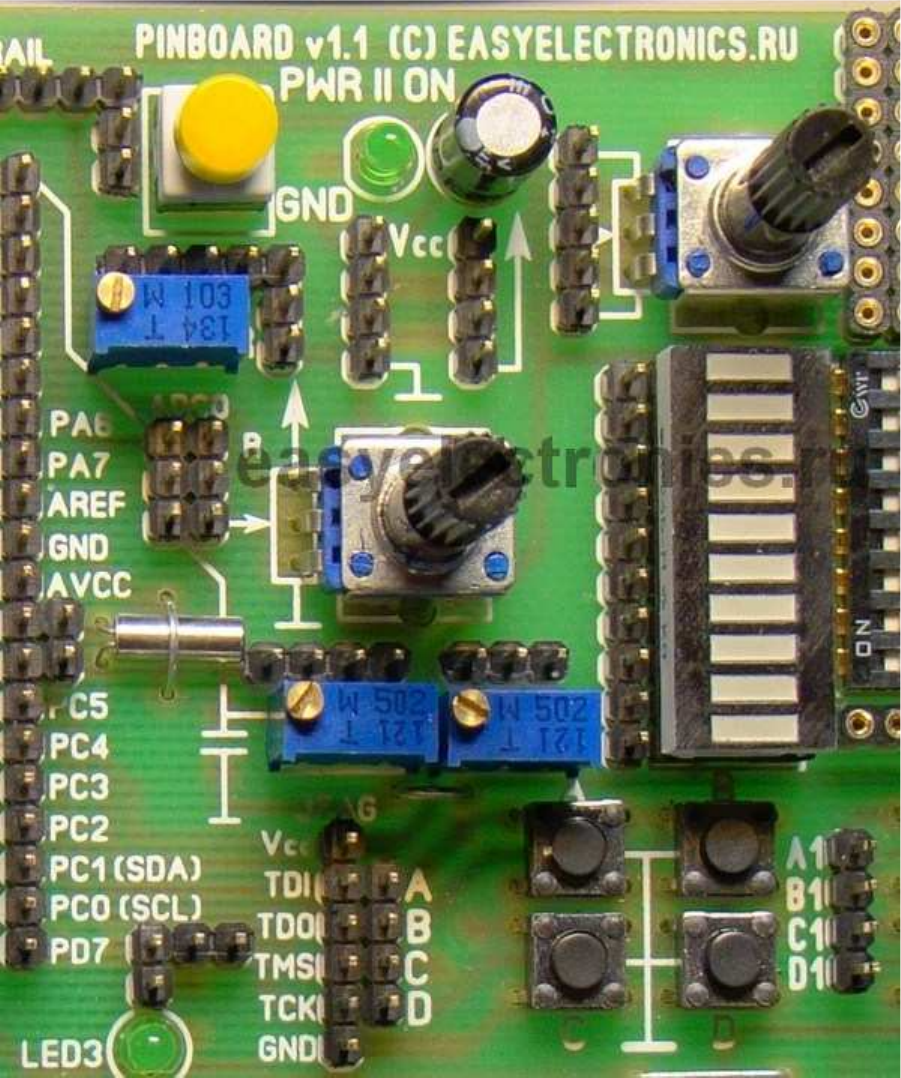

Простейший аналоговый обвяз.

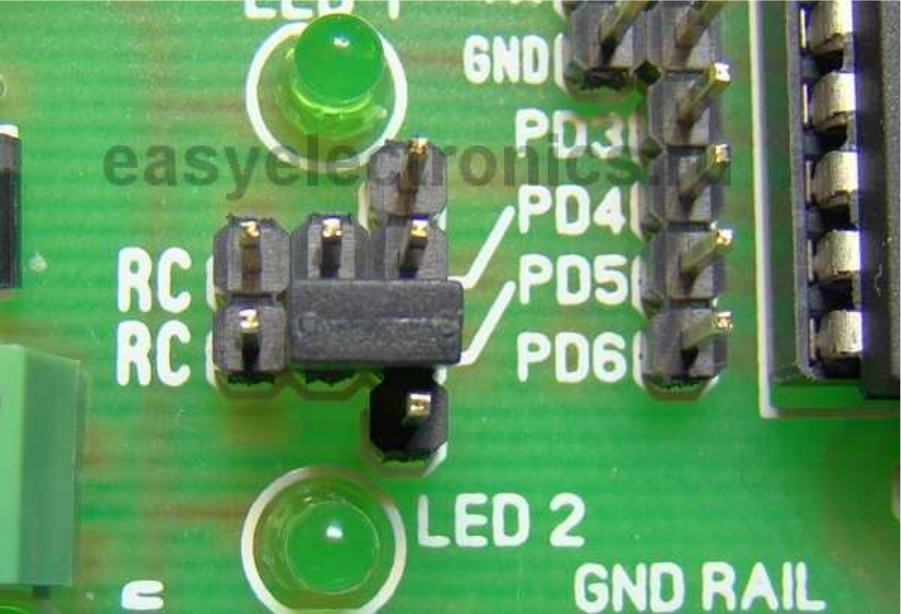

Для ШИМ часто нужен простейший RC фильтр чтобы из прямоугольного
получить постоянное напряжение. У меня такой фильтр на любой из четырех
ШИМ каналов подключается одним лишь джампером.
Раз и имеем фильтр.
Также есть независимая RC цепочка из конденсатора и переменного
резистора, что позволяет менять постоянную времени этой цепи. С помощью
джампера эту RC цепь можно подключить к одному из входов АЦП и она
послужит фильтром низких частот.
Три подстроечных многооборотных резисторов на 10к с выводами на штырях
помогут организовать нужное сопротивление или послужат делителем
напряжения.
Два переменных резистора, один из которых сразу подключен как делитель и
может быть заведен на АЦП установкой джампера, другой же независимый и
используется произвольно.

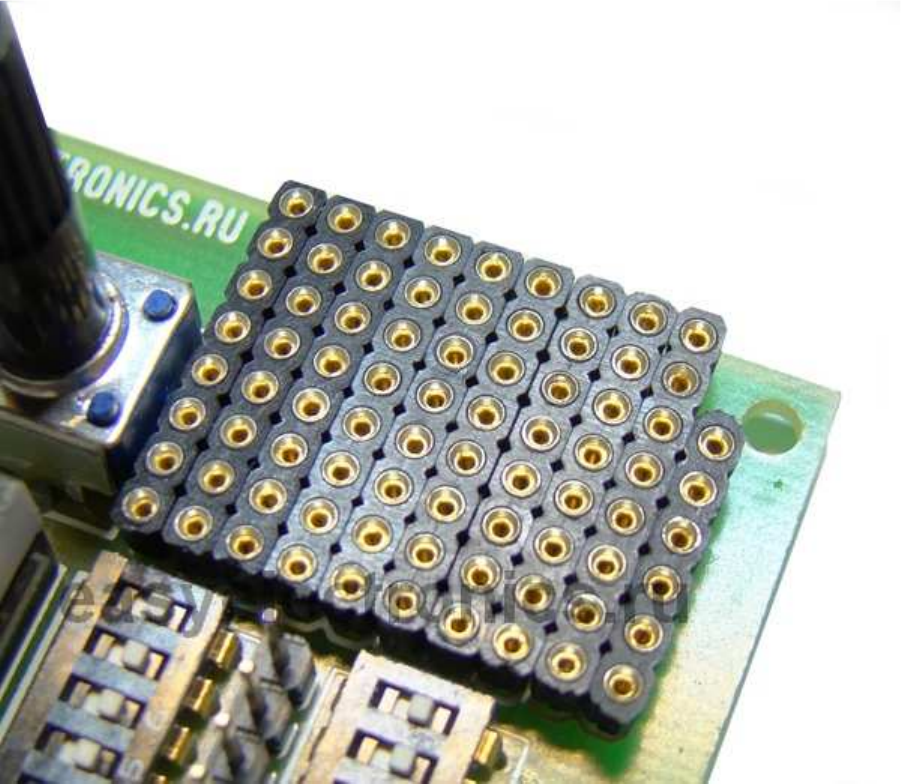

Небольшая цанговая макетная панель;
Если же возможностей платы вам вдруг не хватит и захочется собрать еще
какой-либо узел, то к вашим услугам монтажная панель, с классической
группировкой контактов.
Контакты цанговые, что обеспечивает надежную работу, а также отпадает
нужда в специальных проводках. Цанговое гнездо плотно хватается даже за
зачищенный проводок от витой пары, обеспечивая отличный контакт.

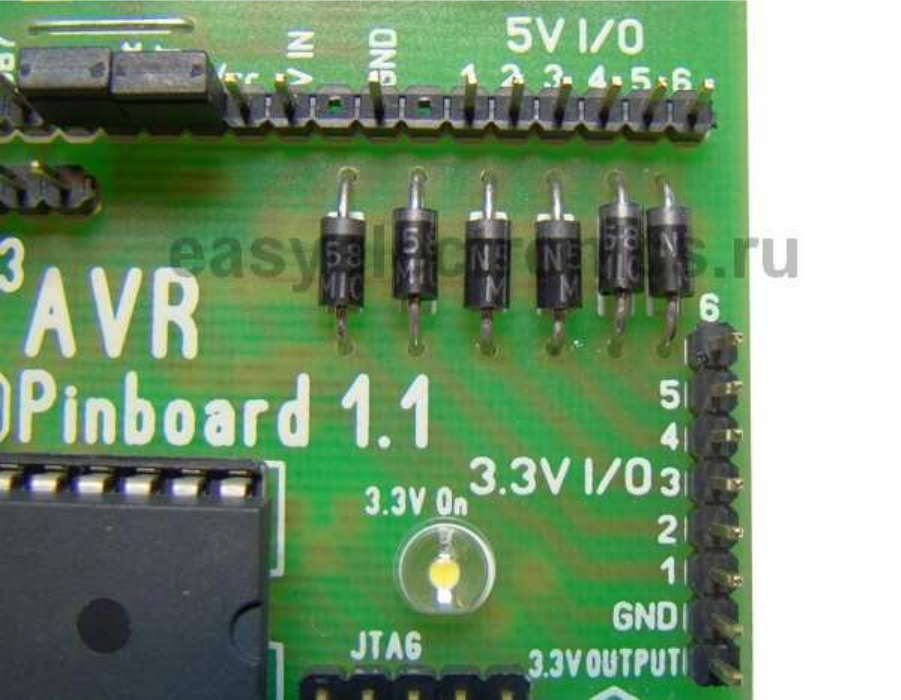

Преобразователь логических уровней
Простейший восьмиканальный резистивный делитель, неплохо
зарекомендовавший
себя при связи мобильного телефона Siemens, напомню, он работает от 3.3
вольт) с 5ти вольтовым микроконтроллером.
Низкая цена
Гораздо ниже чем отладочные платы других производителей, при этом с куда
более низким функционалом. Подробности и контакты в конце статьи.
Доставка
По России осуществляется посредством почты России. Стоимость доставки
составляет 200р. Средний срок доставки полторы-две недели.
Также осуществляем доставку по ближнему и дальнему зарубежью, лишь бы
не было ограничений на ввоз приборов.
Доставка в этом случае стоит 15$, отправляется обычной наземной почтой.
Могу отправить и каким-нибудь DHL, но стоить это будет едва ли не столько
же сколько вся плата - цены у них варварские.
Контроль качества.
Все платы проходят предполетную цепную проверку работы и контроля
качества.
Цепная проверка состоит из нескольких этапов.
•
Визуальный осмотр. Проверяется красота и качество пайки. Наличие
перемычек и непропая. Чтобы все детали были поставлены ровно и
были впаяны правильно. Чтобы радовало глаз. Джамшутинг
отправляется на переделку.
•
Подключение к компьютеру. При этом происходит проверка работы
преобразователя FTDI USB-USART
•
Самопрошивка встроенным программатором управляющей программы
JTAG’a. При этом проверяется работа программатора FTDI.
•
Прошивка через интерфейс JTAG главного контроллера платы. При
этом проверяется корректность работы интерфейса JTAG.
•
Заливка демопрошивки через Bootloader. При этом проверяется работа
бутлоадера.
•
Проверка работы демопрошивки. Что дает визуальное подтверждение
работы индикации платы.
•
Проверка питания и контрольных напряжений.
В результате такой проверки происходит естественное и неизбежное
тестирование всех ключевых узлов. Так что неисправная плата просто не
покинет стол монтажника.
Комплектация:
•

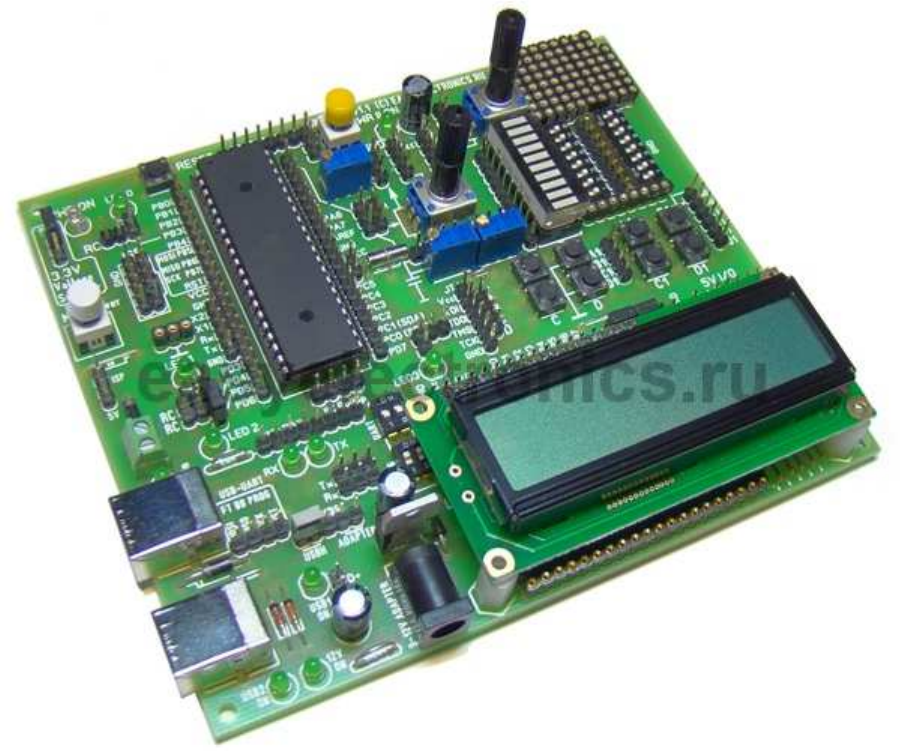

Собраная и протестированная плата с контроллером ATmega16.
Контроллер прошит загрузчиком.
•
LCD дисплей WH1602 текстовый, две строки по 16 символов. C
подсветкой
