Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

3.1.1.5 Область применения аппаратуры - наземные помещения и подземные выра-

ботки шахт и рудников, в том числе опасные по газу (метану), пыли и внезапным выбросам в

соответствии с «Едиными правилами безопасности при разработке рудных, нерудных и рос-

сыпных месторождений полезных ископаемых подземным способом» ПБ 03-553-03 и «Пра-

вилами безопасности в угольных шахтах» ПБ 05-618-03.

3.1.1.6 Структура Системы

Структура системы на базе Аппаратуры приведена на рисунках 1...3.

ШЦК

~36В

Поверхность. Машинный зал

Поверхность. Приемная площадка

ПУГС

Горизонт 1

ПУГС

Горизонт n-1

ПУГС

Горизонт n

ПУГС

Основной кабель пе-

редачи сигналов и

питания =15 В

Резервный кабель

передачи сигналов

и питания =15 В

Примечание:

-ДС – дискретные сигналы, определяющие тип звукового сигнала аппаратуры сигнализа-

ции;

- элементы аппаратуры и связи, выделенные пунктиром - резервные.

Рисунок 2 – Схема структурная аппаратуры связи и ее питания в составе

аппаратуры «ШАСС Микон»

БУ

БКН

=15В

~380 В

ИП

~36В

=15В

БТ

ИП

ЦСГС

БО

мини -АТС

~220 В

Барьеры ис-

кробезо-

пасности

42В

МУ1

1 этаж

МУ2

2 этаж

Датчики

ПАУ

Клеть

НАУ

ЦСК

~220 В

Телефонный кабель

ДС

ТАМ

ПТА

Канат

~220 В

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

В состав аппаратуры могут также входить другие устройства, необходимость исполь-

зования которых определяется на этапе шахтных испытаний и опытной эксплуатации, а так-

же отсутствовать некоторые из вышеперечисленных устройств, наличие или отсутствие ко-

торых зависит от конкретной конфигурации аппаратуры на отдельных этапах.

3.1.1.7 Передача информации в Системе осуществляется следующими способами:

проводное соединение по оптоволоконному кабелю – передача информации с горизон-

тов и приемной площадки в шкаф центральных контроллеров, а также взаимное резер-

вирование станций соседних горизонтов;

проводное соединение по электрическому кабелю (все прочие соединения - основные и

резервные) – подключение датчиков, пультов, постов, исполнительных устройств, уст-

ИПМ

Поверхность. Машинный зал

Поверхность. Приемная площадка

СВВ

Горизонт 1

СВВ

Горизонт n-1

СВВ

Горизонт n

СВВ

Основной кабель

питания

Резервный кабель

питания

ШД

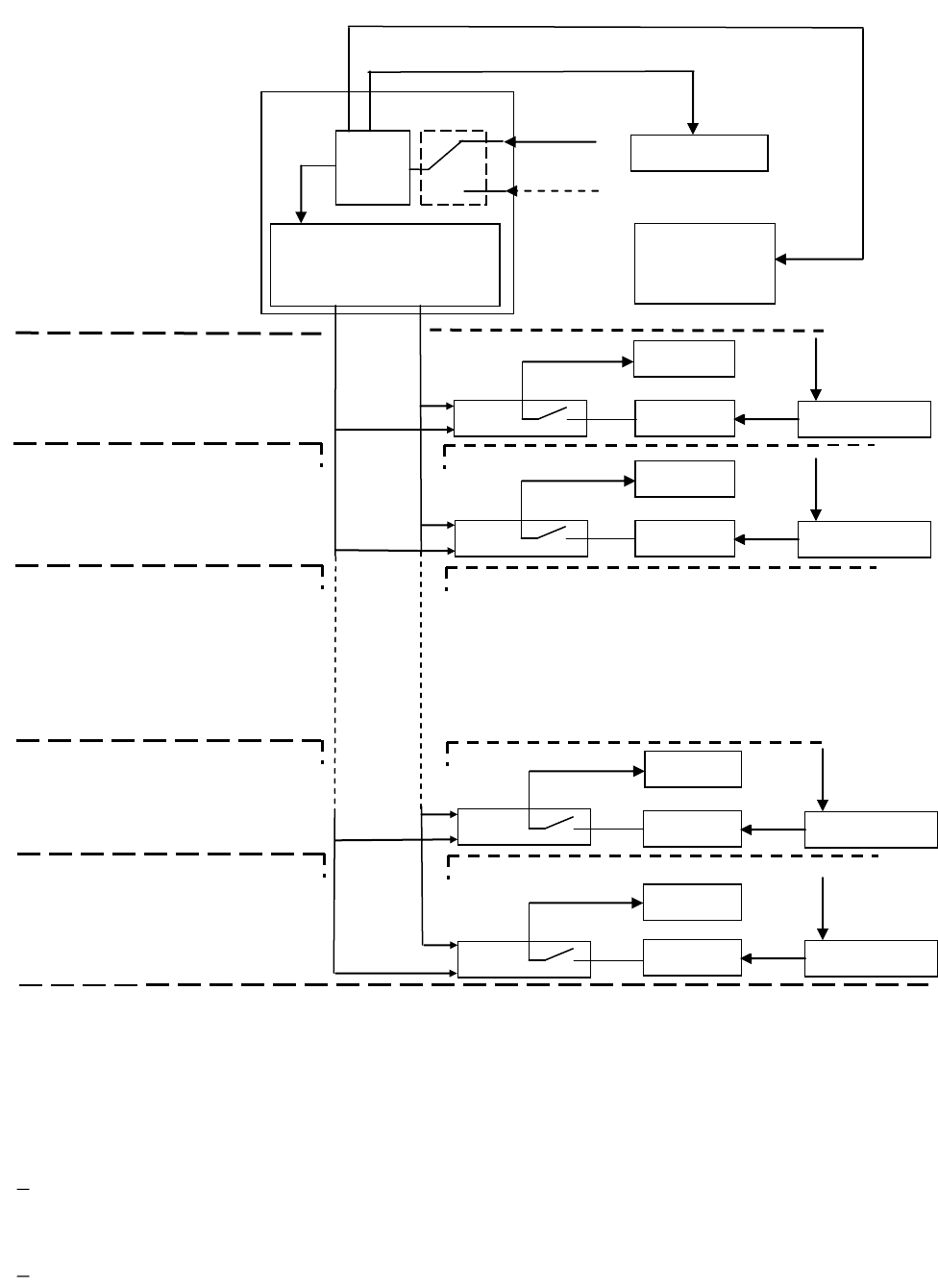

Рисунок 3 – Схема структурная питания аппаратуры сигнализации в составе аппа-

ратуры «ШАСС Микон»

~220 В

ШЦК

ИБП

~220 В

=24 В

ИП

КБВ

БТ

~36 В

~660 В

ИП

КБВ

БТ

~36 В

~660 В

ИП

КБВ

БТ

~36 В

~660 В

ИП

КБВ

БТ

~36 В

~660 В

=12 В

Искробезопасные ис-

точники питания

=24В

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

ройств аппаратуры громкоговорящей и телефонной связи, питание подземных потреби-

телей аппаратуры с поверхности и т.п. на горизонтах и приемной площадке и в поме-

щении машиниста подъемной машины.

3.1.1.8 Рабочие условия эксплуатации

Таблица 1 – Рабочие условия эксплуатации

Наименование параметра

Значение

Диапазон температур, °С

Шкаф центральных контроллеров

+5...+40

Шкаф диагностики системы

+5...+40

Пульт управления приемной площадки

+5...+40

Пульт управления рабочего горизонта

+5...+40

Кнопочный пост помощника рукоятчика или стволового

+5...+40

Информационная панель машиниста ПМ

+5...+40

Станция ввода/вывода сигналов с приемной площадки MIC 1002

+5...+40

Станция ввода/вывода сигналов с горизонта MIC 1002

+5...+40

Сигнальное устройство SDL-04

+5...+40

Электромагнитный клапан типа REPI 3/S

-5...+50

Центральная станция аппаратуры связи и приема сигналов датчиков в кле-

ти ECHO/АS-P

0...+40

Мобильное устройство аппаратуры связи и приема сигналов датчиков в

клети ECHO/АК-P

-20...+40

Центральная станция аппаратуры громкоговорящей связи SGK-01/2-ZGH2

+5...+40

Переговорное устройство аппаратуры громкоговорящей связи SGW-01/2-

ZGH2

+5...+40

Блок оконечный аппаратуры громкоговорящей связи SK-01/2-ZGH2

+5...+40

Блок контроля напряжения аппаратуры громкоговорящей связи SKZ-01/2-

ZGH2

+5...+40

Блокирующее устройство аппаратуры громкоговорящей связи UBL-01/2-

ZGH2

+5...+40

Мини АТС (стойка системы ITS типа SS1)

0...+40

Подземные телефонные аппараты типа TIG-S, Вт, не более

-40...+40

Телефонный аппарат машиниста подъемной машины ATS-20*

0...+40

Блок трансформаторный БТ-6 питания электроклапанов блокировки пода-

чи воздуха

-5...+35

Блок трансформаторный БТ-3 питания аппаратуры громкоговорящей свя-

зи

-5...+35

Источник питания ZVB электроклапанов блокировки подачи воздуха

-5...+35

Источник питания ZVB аппаратуры громкоговорящей связи

-5...+35

Датчики KFM-02…:

-20...+40

Диапазон относительной влажности воздуха, %

Шкаф центральных контроллеров

Шкаф диагностики системы

Пульт управления приемной площадки

до 95

при температуре +40

Пульт управления рабочего горизонта

до 95

при температуре +40

Кнопочный пост помощника рукоятчика или стволового

до 95

при температуре +40

Информационная панель машиниста ПМ

до 95

при температуре +40

Станция ввода/вывода сигналов с приемной площадки MIC 1002

до 95

при температуре +40

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

Наименование параметра

Значение

Станция ввода/вывода сигналов с горизонта MIC 1002

до 95

при температуре +40

Сигнальное устройство SDL-04

до 95

при температуре +40

Электромагнитный клапан типа REPI 3/S

до 95

при температуре +40

Центральная станция аппаратуры связи и приема сигналов датчиков в кле-

ти ECHO/АS-P

Мобильное устройство аппаратуры связи и приема сигналов датчиков в

клети ECHO/АК-P

Центральная станция аппаратуры громкоговорящей связи SGK-01/2-ZGH2

до 95

при температуре +40

Переговорное устройство аппаратуры громкоговорящей связи SGW-01/2-

ZGH2

до 95

при температуре +40

Блок оконечный аппаратуры громкоговорящей связи SK-01/2-ZGH2

до 95

при температуре +40

Блок контроля напряжения аппаратуры громкоговорящей связи SKZ-01/2-

ZGH2

до 95

при температуре +40

Блокирующее устройство аппаратуры громкоговорящей связи UBL-01/2-

ZGH2

до 95

при температуре +40

Мини АТС (стойка системы ITS типа SS1)

Подземные телефонные аппараты типа TIG-S, Вт, не более

до 95

при температуре +40

Телефонный аппарат машиниста подъемной машины ATS-20

Блок трансформаторный БТ-6 питания электроклапанов блокировки пода-

чи воздуха

20 ... 98± 2

(с конденсацией влаги)

Блок трансформаторный БТ-3 питания аппаратуры громкоговорящей свя-

зи

20 ... 98± 2

(с конденсацией влаги)

Источник питания ZVB электроклапанов блокировки подачи воздуха

20 ... 98± 2

(с конденсацией влаги)

Источник питания ZVB аппаратуры громкоговорящей связи

20 ... 98± 2

(с конденсацией влаги)

Датчики KFM-02…

3.1.2 Технические характеристики

Таблица 2 - Технические характеристики Аппаратуры

Наименование параметра

Значение

Внешние источники питания аппаратуры

Входное напряжение шкафа центральных контроллеров, В, 50 Гц

~ 220 15%

Входное напряжение шкафа диагностики системы, В, 50 Гц

~ 220 15%

Входное напряжение блока трансформаторного БТ-6 питания электроклапа-

нов блокировки подачи воздуха В, 50 Гц

10%

15%

~ 660

Входное напряжение блока трансформаторного БТ-3 питания аппаратуры

громкоговорящей связи В, 50 Гц

10%

15%

~ 380

Входное напряжение питания центральной станции ECHO/АS-P аппаратуры

сигнализации, связи и приема сигналов датчиков в клети В, 50 Гц

~220 ± 5%

Входное напряжение питания аппаратуры телефонной связи (стойка ITS ти-

па SS1) В, 50 Гц

~220 ± 5%

Вторичные источники питания аппаратуры

Входное напряжение источника питания ZVB электроклапанов блокировки

подачи воздуха В, 50 Гц

10%

15%

~ 36

Входное напряжение источника питания ZVB аппаратуры громкоговорящей

связи В, 50 Гц

10%

15%

~ 36

Искробезопасное постоянное напряжение питания подземных потребителей

23 ± 1

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

Наименование параметра

Значение

аппаратуры, В

Искробезопасное постоянное напряжение питания внутренних элементов

шкафов, станций передачи сигналов, В

Искробезопасное постоянное напряжение питания электроклапанов блоки-

ровки подачи воздуха, В

12 1,5

Искробезопасное постоянное напряжение питания аппаратуры громкогово-

рящей связи, В

0,5

Искробезопасное постоянное напряжение питания мобильных устройств

связи и приема сигналов датчиков в клети ECHO/АК-P (питание от встроен-

ного аккумулятора), В

1.5

Искробезопасное постоянное внутреннее напряжение питания аппаратуры

телефонной связи, В

5 и 12

Номинальное постоянное напряжение питания искробезопасных барьеров

аппаратуры телефонной связи, В

Искробезопасное постоянное напряжение в абонентской линии связи, иду-

щее к подземному телефонному аппарату от блока искробезопасного барье-

ра ZSD4 аппаратуры телефонной связи, В

Искробезопасное постоянное напряжение питания сигнального устройства

SDL-04, В

0,5

Потребляемый ток (мощность)

Шкаф центральных контроллеров*

Шкаф диагностики системы, А, не более

не более 1,1

Пульт управления приемной площадки, мA, не более *

Пульт управления рабочего горизонта, мA, не более *

Кнопочный пост помощника рукоятчика или стволового, мA, не более*

Информационная панель машиниста ПМ, мA, не более *

Станция ввода/вывода сигналов с приемной площадки MIC 1002, мA, не бо-

лее *

Станция ввода/вывода сигналов с горизонта MIC 1002, мA, не более *

Сигнальное устройство SDL-04 (с учетом потребляемого тока от встроенно-

го аккумулятора), мA, не более

не более 200

Электромагнитный клапан типа REPI 3/S, мA, не более

не более 120

Центральная станция ECHO/АS-P с поверхностными антенными устройст-

вами, Вт, не более

не более 50

Мобильное устройство связи и приема сигналов датчиков в клети

ECHO/АК-P с подземными антенными устройствами, мA, не более

не более 400

Центральная станция аппаратуры громкоговорящей связи SGK-01/2-ZGH2,

мA

100

Переговорное устройство аппаратуры громкоговорящей связи SGW-01/2-

ZGH2 (при подаче звукового сигнала с учетом тока, потребляемого от

встроенного аккумулятора), мA

60 (не более 200)

Блок оконечный аппаратуры громкоговорящей связи SK-01/2-ZGH2, мA

Блок контроля напряжения аппаратуры громкоговорящей связи SKZ-01/2-

ZGH2, мA

Блокирующее устройство аппаратуры громкоговорящей связи UBL-01/2-

ZGH2, мA

50...130

Мини АТС аппаратуры телефонной связи (стойка системы ITS типа SS1),

Вт, не более*

400

Подземные телефонные аппараты типа TIG-S, Вт, не более

Выходные параметры искробезопасных источников питания

Источник питания подземных потребителей аппаратуры MIC 8001:

- максимальное выходное напряжение U

, В, не более

- максимальный выходной ток I

, мА, не более

- максимальная внешняя емкость С

, мкФ, не более

25,6

320

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

Наименование параметра

Значение

- максимальная внешняя индуктивность L

, мГн, не более

1,3

Источник питания ZVB электроклапанов блокировки подачи воздуха =12 В:

- максимальное выходное напряжение U

, В, не более

- максимальный выходной ток I

, мА, не более

- максимальная выходная мощность P

, мВт, не более

- максимальная внешняя емкость С

, мкФ, не более

- максимальная внешняя индуктивность L

, мГн, не более

13,5

250

Источник питания ZVB аппаратуры громкоговорящей связи =15 В:

- максимальное выходное напряжение U

, В, не более

- максимальный выходной ток I

, мА, не более

- максимальная выходная мощность P

, мВт, не более

- максимальная внешняя емкость С

, мкФ, не более

- максимальная внешняя индуктивность L

, мГн, не более

15,8

500

Барьер искрозащиты аппаратуры телефонной связи типа ZSD4:

- максимальное выходное напряжение U

, В, не более

- максимальный выходной ток I

, мА, не более

- максимальная выходная мощность P

, мВт, не более

- максимальная внешняя емкость С

, нФ, не более

- максимальная внешняя индуктивность L

, мГн, не более

1,5

Входные параметры искробезопасных цепей питания аппаратуры

Пульт управления приемной площадки:

- максимальное входное напряжение U

, В, не более

- максимальный входной ток I

, мА, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

Пульт управления рабочего горизонта:

- максимальное входное напряжение U

, В, не более

- максимальный входной ток I

, мА, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

Кнопочный пост помощника рукоятчика или стволового:

- максимальное входное напряжение U

, В, не более

- максимальный входной ток I

, мА, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

Станция ввода/вывода сигналов с приемной площадки MIC 1002:

- максимальное входное напряжение U

, В, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

Станция ввода/вывода сигналов с горизонта MIC 1002:

- максимальное входное напряжение U

, В, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

Сигнальное устройство SDL-04:

- максимальное входное напряжение U

, В, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

15,8

Электромагнитный клапан типа REPI 3/S:

- максимальное входное напряжение U

, В, не более

- максимальный входной ток I

, мА, не более

- максимальная индуктивность L

, мГн, не более

14,1

1,6

Поверхностные антенные устройства аппаратуры связи и приема сигналов

датчиков в клети:

- максимальная индуктивность L

, мкГн, не более:

- SS-32

178

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

Наименование параметра

Значение

- SS-64

Подземное антенное устройство аппаратуры связи и приема сигналов дат-

чиков в клети:

- максимальная индуктивность L

, мкГн, не более:

- SK-32

- SK-64

178

Центральная станция аппаратуры громкоговорящей связи SGK-01/2-ZGH2:

- максимальное входное напряжение U

, В, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

15,8

Переговорное устройство аппаратуры громкоговорящей связи SGW-01/2-

ZGH2:

- максимальное входное напряжение U

, В, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

15,8

Блок оконечный аппаратуры громкоговорящей связи SK-01/2-ZGH2:

- максимальное входное напряжение U

, В, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

15,8

Блок контроля напряжения аппаратуры громкоговорящей связи SKZ-01/2-

ZGH2:

- максимальное входное напряжение U

, В, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

15,8

Блокирующее устройство аппаратуры громкоговорящей связи UBL-01/2-

ZGH2:

- максимальное входное напряжение U

, В, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

15,8

Подземный телефонный аппарат типа TIG-S:

- максимальное входное напряжение U

, В, не более

- максимальный входной ток I

, мА, не более

- максимальная входная мощность P

, мВт, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

- минимальное сопротивление R

, Ом, не менее

1,5

0,1

700

Характеристики дискретных датчиков, клапанов и барьеров искробезопасности

Датчик KFM-02305:

- тип сигнала

- модификация датчика

- число выходных цепей

- типы контактов

- положение в пространстве

- максимальные допустимые параметры:

- напряжение постоянного тока, В

- постоянный ток, А

- входные параметры искробезопасности

- максимальное входное напряжение U

, В, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

- зажимы подключения проводов, мм

- диапазон диаметров вводного кабеля, мм

«сухой» контакт с

диодом

без памяти

два замыкающих

произвольное

2,5

6…8 или 10…12

Датчик KFM-02304:

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

Наименование параметра

Значение

- тип сигнала

- модификация датчика

- число выходных цепей

- типы контактов

- положение в пространстве

- максимальные допустимые параметры:

- напряжение постоянного тока, В

- постоянный ток, А

- входные параметры искробезопасности

- максимальное входное напряжение U

, В, не более

- максимальная емкость С

, нФ, не более

- максимальная индуктивность L

, мГн, не более

- зажимы подключения проводов, мм

- диапазон диаметров вводного кабеля, мм

«сухой» контакт с

диодом

с памятью

два поляризованных

двустабильных

произвольное

2,5

6…8 или 10…12

Клапан REPI-3/S:

- номинальное давление, МПа

- максимальное давление, МПа

- номинальный расход, м

/ч

0,63

0,90

317

Степень защиты от внешних воздействий

Шкаф центральных контроллеров

IP54

Шкаф диагностики системы

IP54

Пульт управления приемной площадки

IP65

Пульт управления рабочего горизонта

IP65

Кнопочный пост помощника рукоятчика или стволового

IP65

Информационная панель машиниста ПМ

IP54

Станция ввода/вывода сигналов с приемной площадки MIC 1002

IP54

Станция ввода/вывода сигналов с горизонта MIC 1002

IP54

Сигнальное устройство SDL-04

IP54

Электромагнитный клапан типа REPI 3/S, мA, не более

IP65 по данным изго-

товителя

Центральная станция аппаратуры связи и приема сигналов датчиков в клети

ECHO/АS-P

IP54

Мобильное устройство аппаратуры связи и приема сигналов датчиков в кле-

ти ECHO/АК-P

IP54

Поверхностные антенные устройства SS-32, SS-64

IP54

Подземные антенные устройства SK-32, SK-64

IP54

Центральная станция аппаратуры громкоговорящей связи SGK-01/2-ZGH2

IP54

Переговорное устройство аппаратуры громкоговорящей связи SGW-01/2-

ZGH2

IP54

Блок оконечный аппаратуры громкоговорящей связи SK-01/2-ZGH2

IP54

Блок контроля напряжения аппаратуры громкоговорящей связи SKZ-01/2-

ZGH2

IP54

Блокирующее устройство аппаратуры громкоговорящей связи UBL-01/2-

ZGH2

IP54

Мини АТС аппаратуры телефонной связи (стойка системы ITS типа SS1)

IP54

Подземные телефонные аппараты типа TIG-S

IP54

Телефонный аппарат машиниста подъема типа ATS-20

IP20

Блок трансформаторный БТ-6 питания электроклапанов блокировки подачи

воздуха

IP54

Блок трансформаторный БТ-3 питания аппаратуры громкоговорящей связи

IP54

Источник питания ZVB электроклапанов блокировки подачи воздуха

IP54

Источник питания ZVB аппаратуры громкоговорящей связи

IP54

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

Наименование параметра

Значение

Коробка промежуточная ШТРК-И

IP54

Датчик KFM-02…

IP65 по данным изго-

товителя

Уровень и вид взрывозащиты

Шкаф центральных контроллеров:

[Ex ia] I

Шкаф диагностики системы

Без взрывозащиты

Пульт управления приемной площадки

РО Ex iaI

Пульт управления рабочего горизонта

РО Ex iaI

Кнопочный пост помощника рукоятчика или стволового

РО Ex iaI

Информационная панель машиниста ПМ

Без взрывозащиты

Станция ввода/вывода сигналов с приемной площадки MIC 1002

РО Ex iaI

Станция ввода/вывода сигналов с горизонта MIC 1002

РО Ex iaI

Сигнальное устройство SDL-04

РВ ExibI

Электромагнитный клапан типа REPI 3/S

РО Ex iaI

Центральная станция аппаратуры связи и приема сигналов датчиков в клети

ECHO/АS-P с поверхностными антенными устройствами SS-32, SS-64.

Без взрывозащиты

Мобильное устройство аппаратуры связи и приема сигналов датчиков в кле-

ти ECHO/АК-P с подземными антенными устройствами

РО Ex iaI

Подземное антенное устройство аппаратуры связи и приема сигналов дат-

чиков в клети SK-32, SK-64.

РО Ex iaI

Центральная станция аппаратуры громкоговорящей связи SGK-01/2-ZGH2

РВ ExibI/

РO ExiaI

Переговорное устройство аппаратуры громкоговорящей связи SGW-01/2-

ZGH2

РВ ExibI/

РO ExiaI

Блок оконечный аппаратуры громкоговорящей связи SK-01/2-ZGH2

РО Ex ibI

Блок контроля напряжения аппаратуры громкоговорящей связи SKZ-01/2-

ZGH2

РО Ex iaI

Блокирующее устройство аппаратуры громкоговорящей связи UBL-01/2-

ZGH2

РО Ex iaI

Мини АТС (стойка системы ITS типа SS1)

[Exia]I

Подземные телефонные аппараты типа TIG-S

РО Ex iaI

Телефонный аппарат машиниста подъемной машины ATS-20

Без взрывозащиты

Блок трансформаторный БТ-6 питания электроклапанов блокировки подачи

воздуха

РВ ExdsI

Блок трансформаторный БТ-3 питания аппаратуры громкоговорящей связи

РВ ExdsI

Источник питания ZVB электроклапанов блокировки подачи воздуха

РВ Exds[ia] I/ РО

Exs[ia] I

Источник питания ZVB аппаратуры громкоговорящей связи

РВ Exds[ia] I

Датчик KFM-02...

РО Ex iaI

Масса, кг, не более

Шкаф центральных контроллеров

270

Шкаф диагностики системы*

Пульт управления приемной площадки:

- корпус 1

- корпус 2

- корпус 3

- корпус 4

- корпус 5

17,2

11,4

17,2

11,4

Пульт управления рабочего горизонта:

- корпус 1

- корпус 2

17,2

Кнопочный пост помощника рукоятчика или стволового

11,4

Информационная панель машиниста ПМ

- корпус 1

17,2

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

Наименование параметра

Значение

- корпус 2

35,5

Станция ввода/вывода сигналов с приемной площадки MIC 1002

Станция ввода/вывода сигналов с горизонта MIC 1002

Звуковой сигнализатор SDL-04

Электромагнитный клапан типа REPI 3/S

12,7

Центральная станция аппаратуры связи и приема сигналов датчиков в клети

ECHO/АS-P

Мобильное устройство аппаратуры связи и приема сигналов датчиков в кле-

ти ECHO/АК-P (с устройством приема сигналов датчиков и переключения

позиции сигнализации)

12,5 (4,4)

Поверхностные антенные устройства аппаратуры связи и приема сигналов

датчиков в клети SS-32 и SS-64

4,8

Подземные антенные устройства аппаратуры связи и приема сигналов дат-

чиков в клети SK-32 и SK-64.

Центральная станция аппаратуры громкоговорящей связи SGK-01/2-ZGH2

Переговорное устройство аппаратуры громкоговорящей связи SGW-01/2-

ZGH2

Блок оконечный аппаратуры громкоговорящей связи SK-01/2-ZGH2

5,5

Блок контроля напряжения аппаратуры громкоговорящей связи SKZ-01/2-

ZGH2

3,5

Блокирующее устройство аппаратуры громкоговорящей связи UBL-01/2-

ZGH2

Мини АТС (стойка системы ITS типа SS1)

57,4

Подземные телефонные аппараты типа TIG-S

2,5

Телефонный аппарат машиниста подъемной машины ATS-20

1,4

Блок трансформаторный БТ-6 питания электроклапанов блокировки подачи

воздуха

Блок трансформаторный БТ-3 питания аппаратуры громкоговорящей связи

Источник питания ZVB электроклапанов блокировки подачи воздуха

Источник питания ZVB аппаратуры громкоговорящей связи

Коробка промежуточная ШТРК-И*

Датчик KFM-02…:

- датчик

- магнит

1,8

Габариты, мм, не более

Шкаф центральных контроллеров

2100х1020х520

Шкаф диагностики системы*

380х600х210

Пульт управления приемной площадки:

- корпус 1

- корпус 2

- корпус 3

- корпус 4

- корпус 5

380х600(650)х210

380х380(430)х210

380х600(650)х210

380х380(430)х210

Пульт управления рабочего горизонта:

- корпус 1

- корпус 2

380х600(650)х210

Кнопочный пост помощника рукоятчика или стволового

380х380(430)х210

Информационная панель машиниста ПМ:

- корпус 1

- корпус 2

600(650)х380х210

600х600(650)х210

Станция ввода/вывода сигналов с приемной площадки MIC 1002

1200(1250)х760(810)х210

Станция ввода/вывода сигналов с горизонта MIC 1002

760(850)х600(640)х210

Сигнальное устройство SDL-04

320 × 156 × 115

Электромагнитный клапан типа REPI 3/S

80х154х308
