3.2.1.7.8 Все модули ввода типа АТ42 имеют по восемь входов, которые на клеммнике

станции выделены в отдельный субклеммник (рисунки 11,12) и имеют маркировку для стан-

ции горизонта согласно Приложению 10, а для станции приемной площадки согласно При-

ложению 11.

3.2.1.7.9 Все модули вывода типа АТ47 имеют по восемь выходов, которые на клемм-

нике станции выделены в отдельный субклеммник (рисунки 11,12) и имеют маркировку со-

гласно Приложению 10, а для станции приемной площадки согласно Приложению 11.

3.2.1.7.10 Маркировка входного клеммника, через который в станцию поступает ис-

кробезопасное напряжение постоянного тока 24 В, приведена для станции горизонта соглас-

но Приложению 10, а для станции приемной площадки согласно Приложению 11.

3.2.1.7.11 В корпусе расположены уплотняемые кабельные вводы, используемые для

вывода в оболочку необходимых по условиям работы кабельных линий.

3.2.1.7.12 Защита от несанкционированного воздействия на компоненты, расположен-

ные в шкафу, обеспечивается наличием на дверце шкафа замка.

3.2.1.8 Блоки трансформаторные БТ-3 и БТ-6

3.2.1.8.1 Блоки изготовлены в прямоугольном стальном корпусе, состоящем из аппа-

ратного отделения и трех вводных отделений. Все отделения имеют съемные крышки и кре-

пятся невыпадающими спецболтами (рисунок 13).

3.2.1.8.2 В вводных отделениях установлены клеммы для подключения жил кабелей.

3.2.1.8.3 В аппаратном отделении установлен трансформатор, залитый термореактив-

ным компаундом и электронный предохранитель, обеспечивающий ограничение тока во вто-

ричных цепях.

3.2.1.8.4 Плавкие предохранители установлены в отделении кабельных вводов (БТ-3)

или в аппаратном отделении (БТ-6) и залиты термореактивным компаундом.

3.2.1.8.5 Внешние электрические цепи трансформаторных блоков БТ-3 и БТ-6 приве-

дены в Приложении 12.

3.2.1.8.6 Трансформаторные блоки БТ-6 обеспечивают подключение источников пи-

тания ZVB на 12 В постоянного тока к рудничной сети на горизонтах.

3.2.1.8.7 Трансформаторные блоки БТ-3 обеспечивают подключение источников пи-

тания ZVB на 15 В постоянного тока к сети 380 В в копре.

3.2.1.8.8 Подробное описание, методика проверки, монтажа и ремонта приведены в

РЭ 4217-100-51289611-99 Блок трансформаторный БТ.

3.2.1.9 Источники питания постоянного тока ZVB

3.2.1.9.1 Источник питания изготовлен в прямоугольном стальном корпусе, состоя-

щем из двух частей: аппаратного отделения и вводного отделения. Оба отделения имеют

съемные крышки и крепятся невыпадающими спецболтами (рисунок 14). Крышка аппарат-

ного отделения уплотнена резиновыми прокладками. В отделении кабельных вводов распо-

ложены два отсека, в одном из которых находятся клеммы подключения жил кабеля, по-

дающего питающее напряжение через кабельный ввод, в другом - залитые компаундом пре-

дохранители.

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

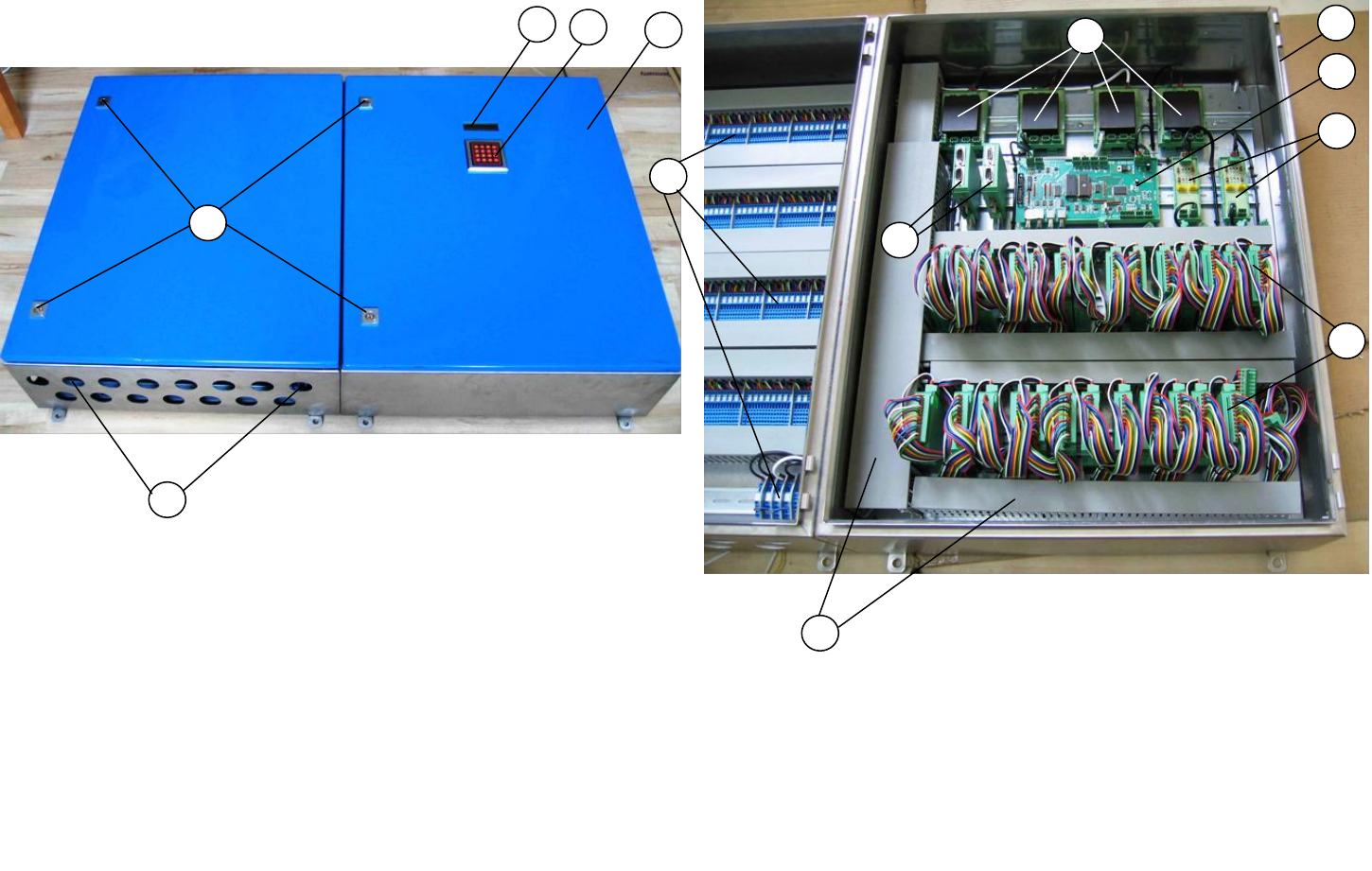

Рисунок 11 - Станция ввода/вывода сигналов горизонта. Общий вид:

1 – корпус; 2 – ЖКД панели диагностики станции; 3 – клавиатура панели диагностики станции; 4 – кабельные вводы; 5 – клеммные зажимы устройств вво-

да/вывода поделенные на субклеммники; 6 – кабель-канал; 7 – плата контроллера типа АМ43; 8 – устройства ввода/вывода типа (АТ42/АТ47); 9 – источники пита-

ния постоянного тока 5 В типа АТ44; 10 – модуль искрозащиты типа АТ48; 11- преобразователи оптический сигнал/электрический сигнал (RS-485) АТ49; 12 –

входной клеммник искробезопасного напряжения питания 24 В; 13 - замок.

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

Рисунок 12 - Станция ввода/вывода сигналов приемной площадки. Общий вид:

1 – корпус; 2 – ЖКД панели диагностики; 3 – клавиатура панели диагностики; 4 – кабельные вводы; 5 – клеммные зажимы; 6 – кабель-канал; 7 – плата контроллера

АМ43; 8 – устройства ввода/вывода (АТ42/АТ47); 9 – источники питания 5 В; 10 – модули искрозащиты АТ48; 11- преобразователи оптический сиг-

нал/электрический сигнал (RS-485) АТ49; 12 - замок.

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

1 2 3

4 4

Рисунок 13 – Блок трансформаторный БТ-3 или БТ-6. Общий вид:

1 – кабельный ввод для кабеля с питающим сетевым напряжением 380 или 660 В, 2 – взрывонепрони-

цаемая оболочка, 3 – защитная оболочка, 4 – элемент крепления, 5 – табличка с маркировкой, 6 –

шпильки заземления, 7 – кабельные выводы для питания элементов системы переменным напряжением

36 В, 8 - крышка защитной оболочки, 9 – крышка взрывонепроницаемой оболочки.

Рисунок 14 – Источник питания ZVB. Общий вид:

1 – элемент крепления; 2 - верхняя защитная оболочка; 3 – нижняя взрывонепроницаемая оболочка;

4 – шпилька заземления; 5 – искробезопасный кабельный ввод; 6 – клеммы 12 В постоянного напряжения,

7 – аккумуляторный блок ZB (отсутствует у модификации на 15 В); 8 – клемма датчика наличия сетевого пе-

ременного напряжения;9 - трансформаторный блок ZVI; 10 – клеммы сетевого напряжения; 11 – кабельный

ввод; 12 – крышка верхней защитной оболочки; 13 – крышка нижней взрывонепроницаемой оболочки.

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

3.2.1.9.2 В аппаратном отделении корпуса расположены плата стабилизатора напря-

жения с датчиком отказа питающей сети и плата аккумуляторной батареи с устройством за-

рядки (для источников питания постоянного тока 12 В), залитые термореактивным компаун-

дом. На верхней стенке аппаратного отделения расположен кабельный ввод для вывода ис-

кробезопасного питания.

3.2.1.9.3 Для источников питания на 15 В аккумуляторы в источнике питания отсутст-

вуют.

3.2.1.9.4 Внешние электрические цепи источников питания ZVB приведены в Прило-

жении 13.

3.2.1.9.5 Источники питания ZVB на 12 В обеспечивают питание электроклапанов

блокировки подачи воздуха на горизонтах.

3.2.1.9.6 Источники питания ZVB на 15 В обеспечивают питание аппаратуры громко-

говорящей связи.

3.2.1.9.7 Подробное описание, методика проверки, монтажа и ремонта приведена в РЭ

4217-002-51289611-97 Источник ZVB.

3.2.1.10 Электромагнитный клапан типа REPI-3/S

Клапан изготовлен в стальном корпусе, в котором установлен пневмораспределитель

с электромагнитным приводом (рисунок 15). На корпусе установлен разъем для подключе-

ния электрических цепей.

3.2.1.11 Магнитный датчик приближения типа KFM 02xxx

3.2.1.11.1 Датчик изготовлен в корпусе, закрытом крышкой. В корпусе установлены

герконы с последовательно включенными диодами, которые срабатывают при приближении

магнита, закрепленного на контролируемом объекте, клеммные и заземляющий зажимы. В

нижней части корпуса установлен кабельный ввод (рисунок 16).

3.2.1.11.2 Внешние электрические цепи датчиков приведены в Приложении 14.

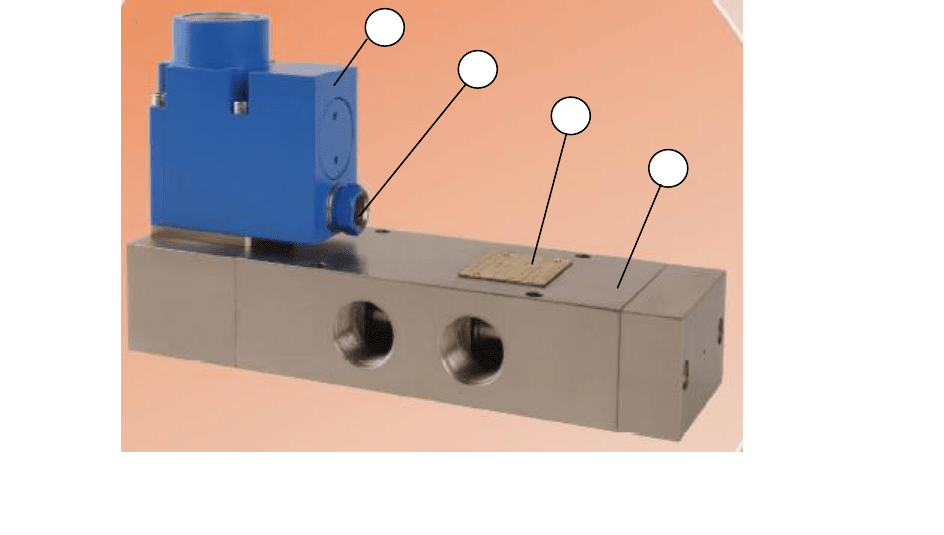

Рисунок 15 – Электромагнитный клапан REPI 3/S. Общий вид:

1 – корпус пневмораспределителя; 2 - табличка с маркировкой; 3 – электромагнитный привод;

4 – кабельный ввод.

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

3.2.1.12 Промежуточные коробки

В качестве промежуточных коробок используются коробки типа ШТРК-И Свидетель-

ство МОС «Сертиум» №2000С.116, Разрешение ГГТН № РРС 04-3875.

3.2.1.13 Центральная станция аппаратуры сигнализации, связи и приема сигна-

лов датчиков из клети ECHO/AS-P

3.2.1.13.1 Станция изготовлена в металлическом корпусе прямоугольной формы. В

центральной части корпуса размещается семь электронных блоков: блок передатчика; блок

передачи; блок приемника; блок контроля импульсов; два блока гальванического разделения

и блок управления поверхностными антенными устройствами SS-32 и SS-64, на лицевых па-

нелях блоков установлены светодиодные индикаторы, регулятор громкости и переключа-

тель. В левой части корпуса расположен сетевой блок питания и переключатель, а в правой -

клеммная коробка с соединительными контактными зажимами. На нижней стенке станции

установлены кабельные вводы и электрические соединители с внешними устройствами (ри-

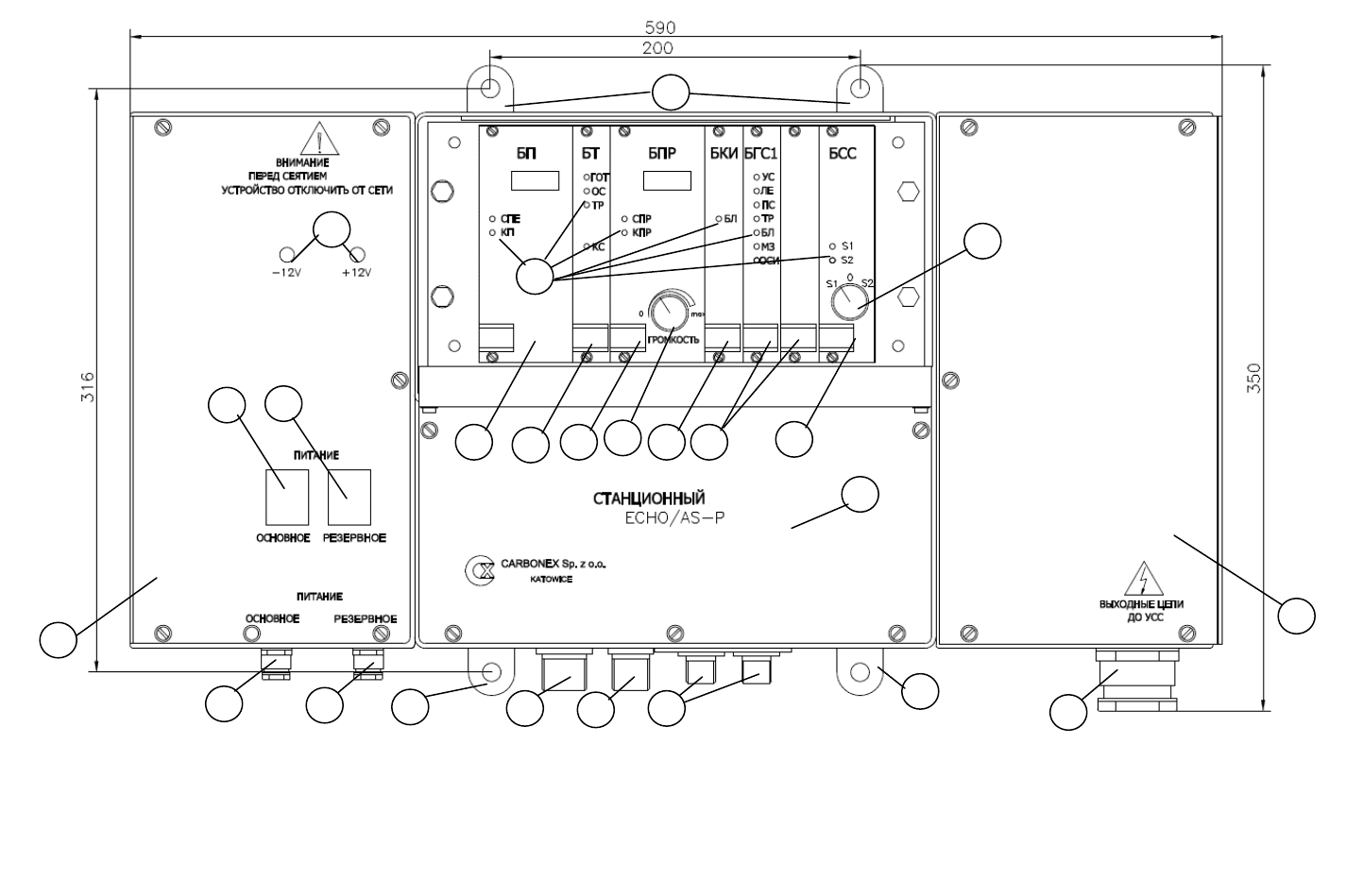

сунок 17).

3.2.1.13.2 Центральная станция служит для передачи одноударных сигналов в клеть и

приема одноударных сигналов из клети; голосовой связи с клетью и приема сигналов от дат-

чиков клетевых стопоров, передаваемых из клети; трансляции сигналов от датчиков клете-

вых стопоров в шкаф центральных контроллеров.

3.2.1.13.3 Голосовая связь полудуплексная. Передача из клети возможна после нажа-

тия кнопки «ПЕР/ПР» (передача/прием). Передача из помещения машиниста возможна после

нажатия педали микрофона. Приоритет передачи имеет клеть.

3.2.1.13.4 Передача одноударных сигналов из клети осуществляется путем нажатия

кнопки «ОДНОКРАТНЫЕ СИГНАЛЫ». В клети слышны звуковые сигналы. Блок контроля

в центральной станции включает реле «контроль импульсов» только тогда, когда:

включен подрежим «ЛЮДИ. Стволовой в клети» или «РЕВИЗИЯ. Сигнали-

зация из клети»;

Рисунок 16 – Магнитный датчик приближения типа KFM 02xxx. Общий вид.

а - датчик без памяти; б – датчик с памятью:

1 – корпус датчика; 2 – управляющий магнит; 3 – кабельный ввод.

а)

б)

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

подъемная машина заторможена;

передаются два или три однократных сигнала.

3.2.1.13.5 Передача сигнала тревоги реализуется путем нажатия кнопки «Тревога» в

клети. Сигнал тревоги также слышен в клети.

3.2.1.13.6 Передача сигнала блокировки осуществляется путем перевода переключа-

теля «БЛОКИРОВКА» в положение «Вкл.». Рядом с переключателем загорается све-

тодиод красного цвета, подтверждая действие блокировки.

3.2.1.13.7 Структурная схема станции приведена в Приложении 15.

3.2.1.13.8 Назначение светодиодных индикаторов, переключателей и регуляторов,

расположенных на лицевых панелях блоков станции приведено в Приложении 16.

3.2.1.13.9 Корпус центральной станции ECHO/AS-P имеет внутренние и наружные со-

единительные контактные заземляющие зажимы и знаки заземления.

3.2.1.13.10 Схема внешних соединений станции приведена в Приложении 17.

3.2.1.14 Поверхностные антенные устройства аппаратуры сигнализации, связи и

приема сигналов датчиков из клети типа SS-32, SS-64

3.2.1.14.1 Поверхностные антенные устройства SS-32 и SS-64 состоят из двух частей

для обеспечения возможности закрепления его на канате с помощью обоймы (рисунок 18).

3.2.1.14.2 Антенные устройства служат для обеспечения высокочастотной связи (пе-

редачи данных) по канату подъемной установки.

3.2.1.14.3 Частоты передачи 32 и 64 кГц.

3.2.1.14.4 С целью организации связи на канат одевают антенные устройства SS-32 и

SS-64, представляющие собой трансформаторы, одной из обмоток которых служит подъемный

канат.

3.2.1.15 Мобильное устройство аппаратуры сигнализации, связи и приема сигна-

лов датчиков из клети с устройством приема сигналов от датчиков клетевых

стопоров типа ECHO/AK-P

3.2.1.15.1 Мобильное устройство изготовлено в металлическом корпусе прямоуголь-

ной формы, изготовленного из нержавеющей стали толщиной 2 - 4 мм. Корпус разделен на

две функциональные части. В нижней части (блоке электроники) расположены платы элек-

тронных схем, включатель питания, громкоговоритель, микрофон, светодиодные индикато-

ры, кнопки: аварийного сигнала и передачи звука, а в верхней (автономный источник пита-

ния) – батарея аккумуляторная типа BAKS с номинальным напряжением 12 В, состоящая из

десяти NiCd аккумуляторов и блок токоограничительных резисторов. Батарея аккумулятор-

ная и блок токоограничительных резисторов залиты термореактивным компаундом (рисунок

19). Мобильное устройство монтируется в дополнительном шкафу.

3.2.1.15.2 Мобильные устройства служат для передачи одноударных сигналов с раз-

ных этажей клети и крыши клети (в режиме ревизии) машинисту подъемной машины и

приема ответных одноударных сигналов; голосовой связи с машинистом подъемной машины

и приема сигналов от датчиков клетевых стопоров, расположенных в клети; передачи сигна-

лов от датчиков клетевых стопоров на Центральную станцию аппаратуры сигнализации, связи

и приема сигналов датчиков из клети. Мобильные устройства не допускают одновременной

работы на разных этажах клети. Для обеспечения этого условия мобильные устройства име-

ют переключатель, обеспечивающий попеременную работу мобильных устройств разных

этажей (Приложение 18).

3.2.1.15.3 Структурная схема размещения отдельных элементов аппаратуры ECHO-P в

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

клети приведена в Приложении 18.

3.2.1.15.4 Структурная схема мобильного устройства приведена в Приложении 19.

3.2.1.15.5 Назначение световых индикаторов, расположенных на лицевой панели мо-

бильного устройства, приведено в Приложении 20.

3.2.1.15.6 Корпус мобильного устройства не требует заземления.

3.2.1.15.7 Схема внешних соединений мобильного устройства приведена в Приложе-

нии 21.

3.2.1.16 Подземные антенные устройства аппаратуры сигнализации, связи и

приема сигналов датчиков из клети типа SK-32, SK-64

3.2.1.16.1 Устройство состоит из двух частей для обеспечения возможности закрепле-

ния его на канате с помощью обоймы (рисунок 20). Устройство снабжено электрическим со-

единителем.

3.2.1.16.2 Антенные устройства служат для обеспечения высокочастотной связи (пе-

редачи данных) по канату подъемной установки.

3.2.1.16.3 Частоты передачи 32 и 64 кГц.

3.2.1.16.4 С целью организации связи на канат одевают антенные устройства SК-32 и

SК-64, представляющие собой трансформаторы, одной из обмоток которых служит подъем-

ный канат.

3.2.1.17 Центральная станция связи и сигнализации SGK-01/2-ZGH2, переговор-

ное устройство SGW-01/2-ZGH2, блок оконечный SK-01/2-ZGH2, блок контроля

напряжения SKZ-01/2-ZGH2, блокирующее устройство UBL-01/2-ZGH2

3.2.1.17.1 Указанные устройства (рисунки 21...25) объединены функционально в ап-

паратуру громкоговорящей связи и имеют общие конструктивные элементы. Все устройства

выполнены в стальных прямоугольных корпусах с крышками, служащими лицевыми пане-

лями, на которых размещены органы управления и сигнализации. На боковых стенках уста-

новлены кабельные вводы.

3.2.1.17.2 Центральная станция связи и сигнализации SGK-01/2-ZGH2 имеет четыре

кабельных ввода и два разъемных соединения, переговорное устройство SGW-01/2-ZGH2,

блок оконечный SK-01/2-ZGH2 - по два разъемных соединения, блок контроля напряжения

SKZ-01/2-ZGH2 имеет четыре кабельных ввода, блокирующее устройство UBL-01/2-ZGH2

имеет четыре кабельных ввода и два разъемных соединения. На боковых стенках централь-

ной станции связи и сигнализации SGK-01/2-ZGH2 и переговорного устройства SGW-01/2-

ZGH2 закреплены громкоговорящие устройства.

3.2.1.17.3 Внутри корпусов указанных устройств размещены печатные платы элек-

тронных блоков и блоки соединительных контактных зажимов, а в корпусах центральной

станции связи и сигнализации SGK-01/2-ZGH2 и переговорного устройства SGW-01/2-ZGH2

дополнительно установлены батарейные источники питания типа 9ZZI-xx/03/xx.

3.2.1.17.4 Центральная станция аппаратуры громкоговорящей связи обеспечивает дву-

стороннюю громкоговорящую связь рукоятчика с машинистом подъемной машины и ство-

ловыми горизонтов. Дополнительно центральная станция аппаратуры громкоговорящей связи

обеспечивает функции звуковой сигнализации (аппаратура сигнализации) в помещении маши-

ниста подъемной машины.

3.2.1.17.5 Переговорные устройства аппаратуры громкоговорящей связи обеспечивают

двустороннюю громкоговорящую связь рукоятчика с машинистом подъемной машины и

стволовыми горизонтов. Дополнительно переговорные устройства аппаратуры громкогово-

рящей связи обеспечивают функции звуковой сигнализации (аппаратура сигнализации).

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

Рисунок 17 – Центральная станция аппаратуры сигнализации, связи и приема сигналов датчиков из клети ECHO/AS-P. Общий вид:

1 – корпус сетевого блока питания; 2 – корпус клеммной коробки и релейного блока; 3 – выключатель основного источника питания (ИП); 4 – выключатель резервного

источника питания; 5 – индикаторы наличия вторичного напряжения; 6 – ввод кабеля для основного ИП; 7 - ввод кабеля для резервного ИП; 8 – кабельный ввод в

клеммную коробку; 9 – корпус центральной станции; 10 – лепестки для крепления станции на стене; 11 – блок передатчика; 12 – блок передачи; 13 – блок приемника;

14 – блок контроля импульсов; 15 – блоки гальванической развязки; 16 – блок управления поверхностными антенными устройствами; 17 – регулятор громкости; 18 –

переключатель; 19 – светодиодные индикаторы; 20 – разъем для подключения микрофона и ножного переключателя микрофона; 21 – разъем для подключения кон-

трольного микрофона и громкоговорителя; 22- 4 разъема для подключения поверхностных антенных устройств SS-32 и SS-64.

крышки

АППАРАТ

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

Рисунок 18 – Поверхностные антенные устройства аппаратуры сигнализации, связи и приема сигналов датчиков из клети типа SS-32 и SS-64. Общий вид:

1 – разъемный стальной корпус; 2 – болт М8х40; 3 - кольцевой шарнир; 4 – табличка с маркировкой; 6 – ферромагнитный сердечник; 7 – кабельный ввод;

8 – изоляция; 9 – обмотка; 10 – компаунд; 11 – резиновая втулка; 12 – гровер; 13 – заклепки; 14 – проход для кабеля.
