Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

111

ПРИЛОЖЕНИЕ 25

Перечень возможных неисправностей в процессе использования изделия по назначе-

нию и рекомендации по действиям при их возникновении

Неисправность,

внешнее ее прояв-

ление и дополни-

тельные признаки

Вероятная причи-

на

Метод устранения

Примечание

Аппаратура стволовой сигнализации

1. Не работает датчик

или основная или ре-

зервная сигнальные це-

пи в нем.

1. Смещение датчик из

рабочей зоны.

2. Выход из строя дат-

чика.

3. Выход из строя ка-

беля к датчику.

4. Исчезновение кон-

такта в клеммнике дат-

чика, промежуточной

коробке или станции

передачи сигналов.

5. Выход из строя мо-

дуля ввода АТ42 в

станции передачи сиг-

налов.

1. Регулировка рабочей

зоны датчика.

2. Замена датчика.

3. Замена или ремонт ка-

беля.

4. Восстановление кон-

такта в клеммных зажи-

мах.

5. Замена неисправного

модуля.

2. Не работает сигналь-

ная лампа на пульте,

посте или информаци-

онной панели машини-

ста

1. Выход из строя сиг-

нальной лампы.

2. Выход из строя ка-

беля к пульту, посту

или информационной

панели машиниста.

3. Исчезновение кон-

такта в клеммных за-

жимах на арматуре

лампы, на входе пуль-

та, поста или информа-

ционной панели маши-

ниста или в станции

передачи сигналов

4. Выход из строя мо-

дуля вывода АТ47 в

станции передачи сиг-

налов.

1. Замена лампы.

2. Замена или ремонт ка-

беля.

3. Восстановление кон-

такта.

4. Замена неисправного

модуля.

Дополнительным при-

знаком выхода из строя

кабеля, через который

передается сигнал на

вышедшею из строя

лампу, является нера-

ботоспособное состоя-

ние элементов (ламп,

кнопок и переключате-

лей), которые по этому

же кабелю подключа-

ются к станции переда-

чи сигналов.

Для информационной

панели машиниста вы-

ход из строя кабеля ве-

дет к неработоспособ-

ному состоянию всего

пульта, поскольку он

связан с шкафом цен-

тральных контроллеров

по интерфейсу RS-485.

3. Не работает кнопка

или переключатель на

пульте, посте или ин-

формационной панели

машиниста в основном

режиме и работает в

резервном или наобо-

рот

1. Выход из строя ос-

новной (резервной)

контактной группы

кнопки или переключа-

теля.

2. Выход из строя ка-

беля к пульту, посту

или информационной

панели машиниста.

3. Исчезновение кон-

такта в клеммных за-

жимах на арматуре

кнопки или переключа-

теля, на входе пульта,

1. Замена кнопки или не-

исправной контактной

группы.

2. Замена или ремонт ка-

беля.

3. Восстановление кон-

такта.

Дополнительным при-

знаком выхода из строя

кабеля, через который

передается сигнал на

вышедшею из строя

лампу, является нера-

ботоспособное состоя-

ние элементов (ламп,

кнопок и переключате-

лей), которые по этому

же кабелю подключа-

ются к станции переда-

чи сигналов.

Для информационной

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

112

Неисправность,

внешнее ее прояв-

ление и дополни-

тельные признаки

Вероятная причи-

на

Метод устранения

Примечание

поста или информаци-

онной панели машини-

ста или в станции пе-

редачи сигналов.

4. Выход из строя мо-

дуля ввода АТ42 в

станции передачи сиг-

налов.

4. Замена неисправного

модуля.

панели машиниста вы-

ход из строя кабеля ве-

дет к неработоспособ-

ному состоянию всего

пульта, поскольку он

связан с шкафом цен-

тральных контроллеров

по интерфейсу RS-485

(оптика).

4. Не работают все ос-

новные устройства

ввода/вывода

АТ42/АТ47 в станции

передачи сигналов

1. Выход из строя ис-

кробезопасного источ-

ника питания 24 В

MIC8001 в шкафу цен-

тральных контролле-

ров.

2. Выход из строя цепи

стволового питания

станции.

3. Выход из строя ис-

точников питания 5 В

AT44 питающих ос-

новные устройства

ввода/вывода и плату

контроллера АМ43.

4. Выход из строя пла-

ты контроллера AM43.

1. Замена источника пи-

тания MIC8001 или пере-

ход на резервный.

2. Восстановление цепи

питание или переход на

резервную цепь в резерв-

ном кабеле питания.

3. Замена источника пи-

тания AT44.

4. Замена платы контрол-

лера АМ43.

Дополнительным при-

знаком выхода из строя

платы контроллера

АМ43 является нерабо-

тоспособное состояние

резервных устройств

ввода/вывода, распо-

ложенных в станции,

которую резервирует

данная станция.

5. Не работают все ре-

зервные устройства

ввода/вывода

АТ42/АТ47 в станции

передачи сигналов

1. Выход из строя ис-

кробезопасного источ-

ника питания 24 В

MIC8001 в шкафу цен-

тральных контролле-

ров.

2. Выход из строя цепи

стволового питания ре-

зервных устройств

ввода/вывода.

3. Выход из строя ис-

точника питания 5 В

AT44 питающего ре-

зервные устройства

ввода/вывода и распо-

ложенного в данной

станции.

4. Выход из строя ис-

точника питания 5 В

AT44 питающего плату

контроллера АМ43

расположенной в

станции резервирую-

щей данный горизонт.

5. Выход из строя пла-

ты контроллера AM43

расположенной в

станции резервирую-

щей данный горизонт.

1. Замена источника пи-

тания MIC8001 или пере-

ход на резервный.

2. Восстановление цепи

питание или переход на

резервную в резервном

кабеле питания.

3. Замена источника пи-

тания AT44.

4. Замена источника пи-

тания AT44.

5. Замена платы контрол-

лера АМ43.

Дополнительным при-

знаком выхода из строя

платы контроллера

АМ43 является нерабо-

тоспособное состояние

основных устройств

ввода/вывода, распо-

ложенных в станции,

резервирующей дан-

ную.

6. Не работает основ-

ной или резервный

1. Нет напряжения пи-

тания.

1. Восстановить питание

контроллера.

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

113

Неисправность,

внешнее ее прояв-

ление и дополни-

тельные признаки

Вероятная причи-

на

Метод устранения

Примечание

центральный контрол-

лер системы располо-

женный в шкафу цен-

тральных контроллеров

2. Вышел из строя кон

2. Заменить контроллер.

7. Не работают устрой-

ства приема и передачи

информации АМ43

1. Нет напряжения пи-

тания.

2. Обрыв оптической

линии связи.

3. Выход из строя пла-

ты АМ43.

1. Восстановить питание

платы АМ43.

2. Восстановить целост-

ность оптической линии

связи.

3. Заменить плату АМ43.

8. Не работает источ-

ник бесперебойного

питания

1. Выход из строя ИБП.

1. Заменить ИБП

9. Не работает панель

диагностики системы

1. Нет напряжения пи-

тания.

2. Нет связи по

Ethernet.

3. Выход из строя па-

нели диагностики

1. Восстановить питание

панели диагностики.

2. Восстановить линию

связи Ethernet.

3. Заменить панель диаг-

ностики.

10. Не работает инфор-

мационная панель ма-

шиниста

1. Нет напряжения пи-

тания.

2. Нет связи по RS485

1. Восстановить питание

панели.

2. Проверить и заменить

при необходимости ком-

муникационные модули

АТ49 в информационной

панели машиниста или

панели диагностики или

восстановить проводную

линию связи.

11. Не работают клапа-

ны блокировки подачи

воздуха REPI-3/S

1. Нет напряжения пи-

тания 12 постоянного

тока с источников пи-

тания ZVB.

2. Вышел из строя кла-

пан.

3. Вышел из строя мо-

дуль вывода в станции

передачи сигнала.

4. Вышел из строя ка-

бель к клапану.

5. Отсутствует контакт

в клеммных зажимах

датчика, промежуточ-

ной коробки или стан-

ции передачи сигналов.

1. Проверить цепочку пи-

тания: Рудничная сеть –

блок трансформаторный

БТ-6 – ZVB.

2. Заменить клапан.

3. Заменить неисправный

модуль вывода.

4. Проверить и восстано-

вить неисправный кабель.

5. Восстановить отсутст-

вующий контакт.

Аппаратура громкоговорящей связи

12. Не работают цен-

тральная станция связи

и сигнализации SGK-

01/2-ZGH2, переговор-

ное устройство SGW-

01/2-ZGH2, блок око-

нечный SK-01/2-ZGH2,

блок контроля напря-

жения SKZ-01/2-ZGH2

или блокирующее уст-

ройство UBL-01/2-

1. Нет напряжения пи-

тания 15 постоянного

тока с источников пи-

тания ZVB.

2. Вышел из строя со-

ответствующий эле-

мент ГГС.

3. Вышел из строя ка-

бель между элементами

аппаратуры ГГС.

1. Проверить цепочки пи-

тания: Сеть – блок транс-

форматорный БТ-3 –

ZVB.

2. Заменить неисправный

элемент ГГС.

3. . Проверить и восстано-

вить неисправный кабель.

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

114

Неисправность,

внешнее ее прояв-

ление и дополни-

тельные признаки

Вероятная причи-

на

Метод устранения

Примечание

ZGH2.

Аппаратура телефонной связи

13. Не работает теле-

фонный аппарат маши-

ниста ATS-20

1. Неисправен теле-

фонный аппарат ATS-

20.

2. Плохой контакт в со-

единительном шнуре

между мини АТС и ап-

паратом.

3. Неисправность АТС.

1. Заменить аппарат.

2. Восстановить контакт.

3. заменить неисправный

модуль в АТС, а при от-

сутствии такой возможно-

сти обратиться на пред-

приятие –изготовитель.

14. Не работает под-

земный телефонный

аппарат TIG-S

1. Неисправен теле-

фонный аппарат TIG-S.

2. Неисправен кабель

или телефонная пара в

кабеле соединяющем

мини АТС и подзем-

ный телефонный аппа-

рат.

3. Неисправен барьер

искробезопасности

ZSD4 в мини АТС.

4. Неисправность мини

АТС.

1. Заменить аппарат.

2. Восстановить повреж-

денный кабель или теле-

фонную пару в кабеле.

При невозможности вос-

становить пару -перейти

на резервную.

3. заменить неисправный

барьер в АТС.

4. Обратиться на пред-

приятие –изготовитель.

15. Не работает обору-

дование мини АТС

1,2. Любая неисправ-

ность.

3. Отсутствует питание

АТС.

1.Заменить неисправный

блок, модуль, элемент на

исправный из комплекта

ЗИП.

2. При отсутствии такой

возможности обратиться

на предприятие –

изготовитель.

3. Проверить и восстано-

вить питание.

Аппаратура сигнализации, связи и приема сигналов датчиков в клети.

16. Не работает Цен-

тральная станция

ECHO-AS/P

1,2. Любая неисправ-

ность, связанная с са-

мой станцией.

3. Вышла из строя ка-

бельная связь между

элементами, подклю-

ченными к станции.

4. Отсутствует питание

станции.

1.Заменить неисправный

блок, модуль, элемент на

исправный из комплекта

ЗИП.

2. При отсутствии такой

возможности обратиться

на предприятие –

изготовитель.

3. Восстановить повреж-

денную кабельную связь.

4. Проверить и восстано-

вить питание.

17. Не работает Мо-

бильное устройство

ECHO-AК/P

1,2. Любая неисправ-

ность, связанная с са-

мой мобильного уст-

ройства

3. Вышла из строя ка-

бельная связь между

элементами, подклю-

ченными к мобильному

устройству.

4. Отсутствует питание

1.Заменить неисправный

блок, модуль, элемент на

исправный из комплекта

ЗИП.

2. При отсутствии такой

возможности обратиться

на предприятие –

изготовитель.

3. Восстановить повреж-

денную кабельную связь.

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

115

Неисправность,

внешнее ее прояв-

ление и дополни-

тельные признаки

Вероятная причи-

на

Метод устранения

Примечание

мобильного устройст-

ва.

4. Проверить и при необ-

ходимости зарядить или

заменить аккумуляторный

источник питания

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

116

ПРИЛОЖЕНИЕ 26

Система меню панелей диагностики станций горизонтов и приемной площадки (расположены на лицевой панели станций) и шка-

фа центральных контроллеров (расположена на левой внутренней стенке внутри шкафа)

Ввод/вывод

Диагностика

Настройка

Смена пароля

Главное меню.

Выбор возможных дейст-

вий

Подуровень 1

Ввод адреса модуля I/O

Сокращения и условные обозначения:

- A (Accept) – принять введенные данные;

- C (Clear) – очистить введенное;

- E (Exit) – выход на уровень вверх;

- nn – адрес;

- Errors – просмотр ошибок;

- OR – или;

- Current – текущее значение;

- Set – установить;

- ON- включено;

- OFF – отключено.

Выбор объекта для диагностики

Ввод старого пароля

Ввод пароля

Подуровень 2

Модуль вывода: nn

Индикация состояния

выхода или входа:

- 1 – контакт замкнут

или 1 на выходе (для вы-

хода);

- 0 - контакт разомкнут

(или 0 на выходе (для

выхода);

- S – короткое замыкание

в кабеле;

- B – обрыв в кабеле.

Модуль ввода: nn

Диагностика опт. петли

Ring

Модуль АМ43

Ring1 Ring2

Заканчивается

ли передача

сигнала в ука-

занном месте

Время выполнения программы

Current – текущее время;

Average – среднее время;

Max – максимальное время.

Новый пароль (8 цифр)

Выбор объекта для изменения настроек

Станция

Модуль

ЖК- дисплей

Диагностика модулей

Errors

Просмотр ошибок

Т – ошибка памяти;

S – ошибка контрольной суммы;

P – ошибка четности.

Станция

Модуль

Изменение контраста

Up – увеличить контраст;

Down – уменьшить контраст;

Изменение адреса стан-

ции в сети Profibus

Установка вида порта для связи,

при параллельной работе станций

Задание типа входа

Diode&Resistor – диод

и резистор;

Diode – только диод;

Swith Only – контакт

без дополнительных

элементов.

Изменение адреса модуля

Вкл./Откл. параллельной работы станций

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

117

ПРИЛОЖЕНИЕ 27

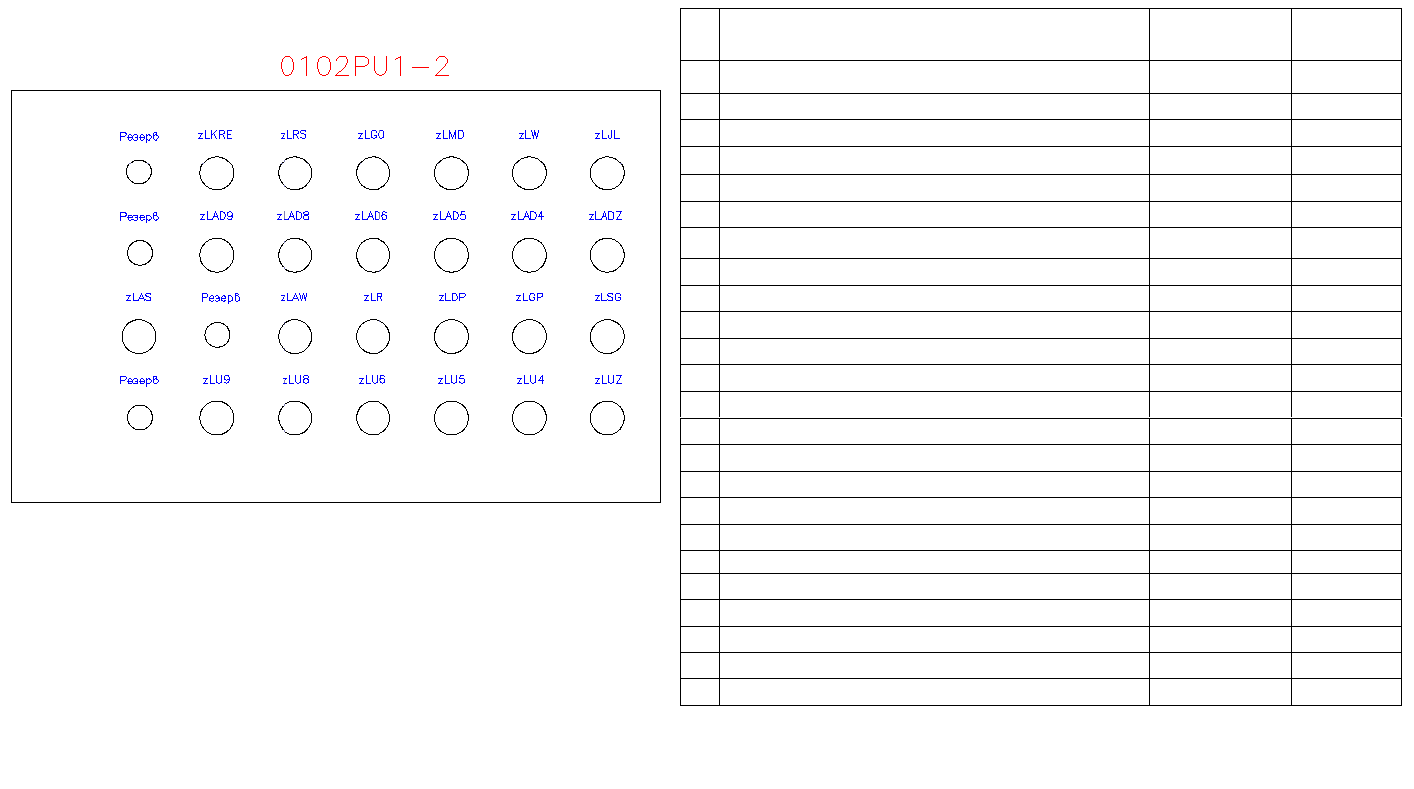

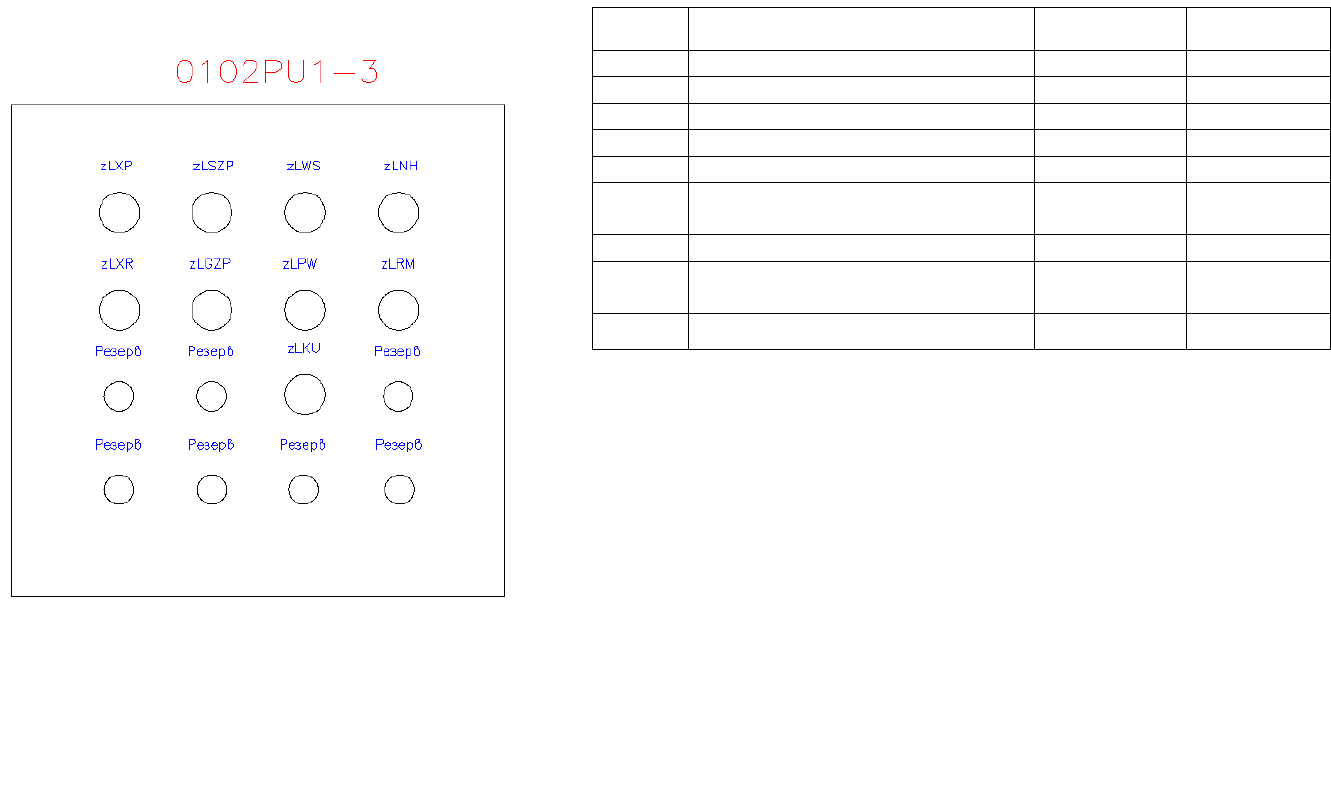

Пульты приемной площадки 0102PU1-1...0102PU1-5. Расположение органов управления и сигнализации

№

Название сигнала

Сокращенное

обозначение

Цвет

кнопки

Подтверждение подрежима ЛЮДИ. Стволовой на горизонте

zGPJL

Зеленый

Подтверждение режима ГРУЗ

zGPW

Голубой

Подтверждение режима НЕГАБАРИТ

zGPMD

Красный

Запрос подрежима ЛЮДИ. Стволовой в клети

zGZJO

Желтый

Запрос подрежима РЕВИЗИЯ. Стволовой в клети

zGZRSZ

Белый

Сброс любого режима

zGPK

Голубой

Адрес движения ПРИЕМНАЯ ПЛОЩАДКА

zGPADZ

Белый

Адрес движения 4 ГОРИЗОНТ

zGPAD4

Белый

Адрес движения 5 ГОРИЗОНТ

zGPAD5

Белый

Адрес движения 6 ГОРИЗОНТ

zGPAD6

Белый

Адрес движения 8 ГОРИЗОНТ

zGPAD8

Белый

Адрес движения 9 ГОРИЗОНТ

zGPAD9

Белый

Сброс любого адреса движения

zGPKAD

Голубой

Сброс любого сигнала

zGPKS

Голубой

Право сигнализации с 4 ГОРИЗОНТА

zGPUP4

Белый

Право сигнализации с 5 ГОРИЗОНТА

zGPUP5

Белый

Право сигнализации с 6 ГОРИЗОНТА

zGPUP6

Белый

Право сигнализации с 8 ГОРИЗОНТА

zGPUP8

Белый

Право сигнализации с 9 ГОРИЗОНТА

zGPUP9

Белый

Сброс права подачи сигналов с любого горизонта

zGKUP

Голубой

СТОП

zGS

Красный

ТИХО ВВЕРХ

zGPGP

Белый

ТИХО ВНИЗ

zGPDP

Желтый

ПУСК (ГОТОВ)

zGPR

Зеленый

АВАРИЯ

zGAW

Красный

СБРОС СИГНАЛА АВАРИЯ

zGKAW

Голубой

АВАРИЙНЫЙ СТОП

zGAS

Красный

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

118

№

Название сигнала

Сокращенное

обозначение

Цвет

лампы

Подрежим работы ЛЮДИ.Стволовой на горизонте

zLJL

Зеленый

Режим работы ГРУЗ

zLW

Синий

Режим работы НЕГАБАРИТ

zLMD

Красный

Подрежим работы ЛЮДИ.Стволовой в клети

zLJO

Желтый

Подрежим работы РЕВИЗИЯ Стволовой в клети

zLRS

Белый

Сброс любого режима

zLKRE

Голубой

Адрес движения - ПРИЕМНАЯ ПЛОЩАДКА

zLADZ

Белый

Адрес движения - 4 ГОРИЗОНТ

zLAD4

Белый

Адрес движения - 5 ГОРИЗОНТ

zLAD5

Белый

Адрес движения - 6 ГОРИЗОНТ

zLAD6

Белый

Адрес движения - 8 ГОРИЗОНТ

zLAD8

Белый

Адрес движения - 9 ГОРИЗОНТ

zLAD9

Белый

СТОП

zLSG

Красный

ТИХО ВВЕРХ

zLGP

Белый

ТИХО ВНИЗ

zLDP

Желтый

ПУСК (ГОТОВ)

zLR

Зеленый

АВАРИЯ

zLAW

Красный

АВАРИЙНЫЙ СТОП

zLAS

Красный

Право подачи сигналов с приемной площадки

zLUZ

Белый

Право подачи сигналов – 4 ГОРИЗОНТ

zLU4

Белый

Право подачи сигналов – 5 ГОРИЗОНТ

zLU5

Белый

Право подачи сигналов – 6 ГОРИЗОНТ

zLU6

Белый

Право подачи сигналов – 8 ГОРИЗОНТ

zLU8

Белый

Право подачи сигналов – 9 ГОРИЗОНТ

zLU9

Белый

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

119

№

Название сигнала

Сокращенное

обозначение

Цвет

лампы

ОСНОВНОЙ

zLXP

Зеленый

РЕЗЕРВНЫЙ

zLXR

Желтый

СТОП (от помощника рукоятчика)

zLSZP

Красный

ГОТОВ (от помощника рукоятчика)

zLGZP

Зеленый

ДВЕРИ в ненадлежащем положении

zLWS

Красный

КАЧПЛОЩАДКИ в ненадлежащем положе-

нии

zLPW

Красный

КУЛАКИ в ненадлежащем положении

zLKU

Красный

КЛЕТЕВЫЕ СТОПОРА в ненадлежащем по-

ложении

zLNH

Красный

РЕМБАЛКА в ненадлежащем положении

zLRM

Красный

Аппаратура шахтной автоматики, стволовой сигнализации и связи «ШАСС Микон». РЭ 4380-001-44645436-2006

120

№

Название сигнала

Сокращенное

обозначение

Цвет

лампы

Толкатель канатный (северный) – ВПЕРЕДИ

zLZAP

Зеленый

Толкатель канатный (северный) – ОТВЕДЕН

zLZAT

Красный

Качающаяся площадка №1 – ОПУЩЕНА

zLPW1O

Зеленый

Качающаяся площадка №1 – ПОДНЯТА

zLPW1P

Красный

Качающаяся площадка №2 – ОПУЩЕНА

zLPW2O

Зеленый

Качающаяся площадка №2 – ПОДНЯТА

zLPW2P

Красный

Шлагбаум №1 - ОПУЩЕН

zLWS1O

Зеленый

Шлагбаум №1 - ПОДНЯТ

zLWS1P

Красный

Шлагбаум №2 - ОПУЩЕН

zLWS2O

Зеленый

Шлагбаум №2 - ПОДНЯТ

zLWS2P

Красный

ВКЛЮЧЕНО

zLW4

Белый

№

Название сигнала

Сокращенное

обозначение

Цвет

кнопки

Толкатель канатный (северный) – ВПЕРЕД

zGZAP

Зеленый

Толкатель канатный (северный) – НАЗАД

zGZAT

Красный

Качающаяся площадка №1 – ОПУСТИТЬ

zPW1O

Зеленый

Качающаяся площадка №1 – ПОДНЯТЬ

zPW1P

Красный

Качающаяся площадка №2 – ОПУСТИТЬ

zPW2O

Зеленый

Качающаяся площадка №2 – ПОДНЯТЬ

zPW2P

Красный

Шлагбаум №1 – ОПУСТИТЬ

zWS1O

Зеленый

Шлагбаум №1 – ПОДНЯТЬ

zWS1P

Красный

Шлагбаум №2 – ОПУСТИТЬ

zWS2O

Зеленый

Шлагбаум №2 – ПОДНЯТЬ

zWS2P

Красный

АВАРИЙНЫЙ СТОП

zAS4

Красный
