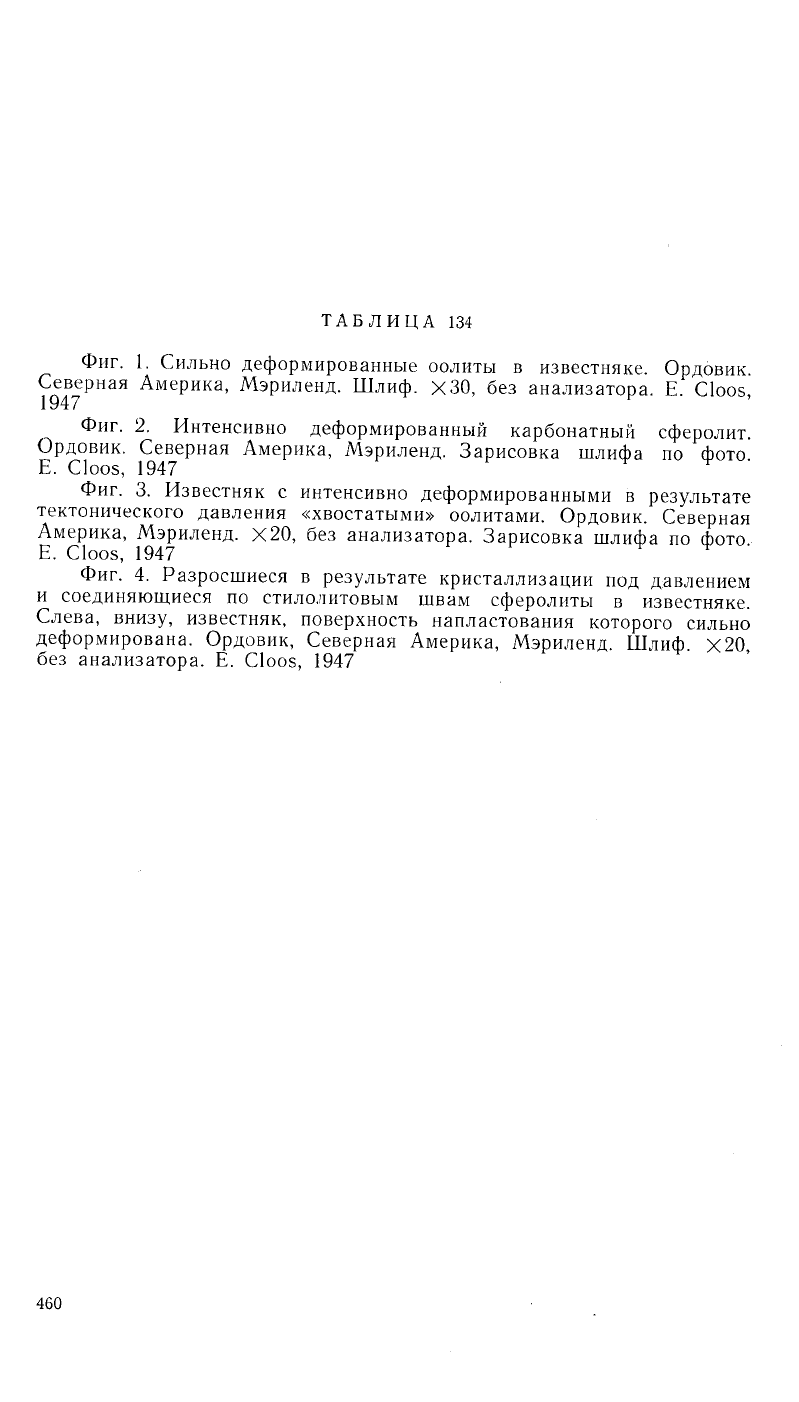

ТАБЛИЦА 134

Фиг. 1. Сильно деформированные оолиты в известняке. Ордовик.

Северная Америка, Мэриленд. Шлиф. ХЗО, без анализатора. Е. Cloos,

1947

Фиг. 2. Интенсивно деформированный карбонатный сферолит.

Ордовик. Северная Америка, Мэриленд. Зарисовка шлифа по фото.

Е. Cloos, 1947

Фиг. 3. Известняк с интенсивно деформированными в результате

тектонического давления «хвостатыми» оолитами. Ордовик. Северная

Америка, Мэриленд. Х20, без анализатора. Зарисовка шлифа по фото.

Е. Cloos, 1947

Фиг. 4. Разросшиеся в результате кристаллизации под давлением

и соединяющиеся по стилолитовым швам сферолиты в известняке.

Слева, внизу, известняк, поверхность напластования которого сильно

деформирована. Ордовик, Северная Америка, Мэриленд. Шлиф. Х20,

без анализатора. Е. Cloos, 1947

460

http://jurassic.ru/

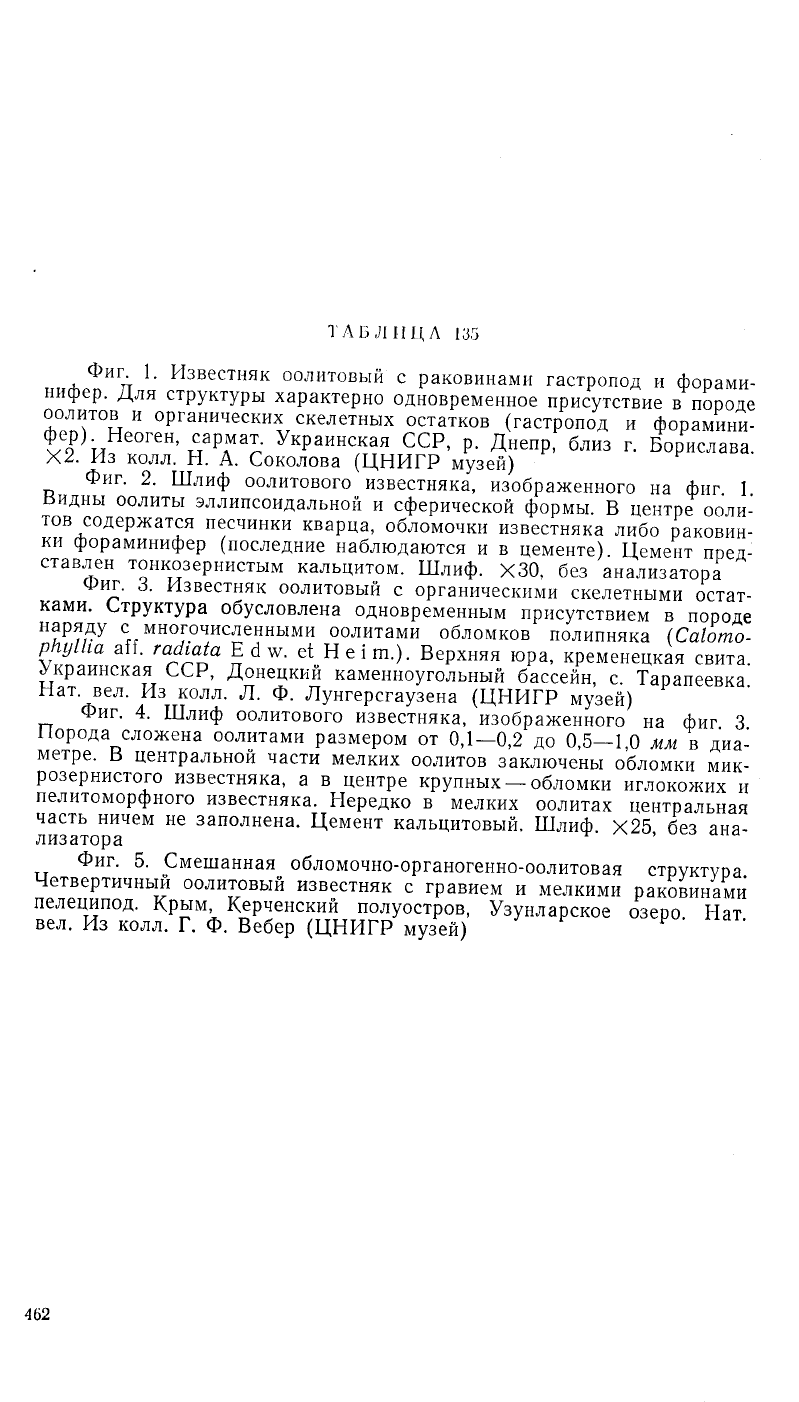

ТАБЛИЦА 135

Фиг. 1. Известняк оолитовый с раковинами гастропод и форами-

нифер. Для структуры характерно одновременное присутствие в породе

оолитов и органических скелетных остатков (гастропод и форамини-

фер).

Неоген, сармат. Украинская ССР, р. Днепр, близ г. Борислава.

Х2.

Из колл. Н. А. Соколова (ЦНИГР музей)

Фиг. 2. Шлиф оолитового известняка, изображенного на фиг. 1.

Видны оолиты эллипсоидальной и сферической формы. В центре ооли-

тов содержатся песчинки кварца, обломочки известняка либо раковин-

ки фораминифер (последние наблюдаются и в цементе). Цемент пред-

ставлен тонкозернистым кальцитом. Шлиф. ХЗО, без анализатора

Фиг. 3. Известняк оолитовый с органическими скелетными остат-

ками. Структура обусловлена одновременным присутствием в породе

наряду с многочисленными оолитами обломков полипняка (Calomo-

phyllia afi. radiata E d w. et Heim.). Верхняя юра, кременецкая свита.

Украинская ССР, Донецкий каменноугольный бассейн, с. Тарапеевка.

Нат. вел. Из колл. Л. Ф. Лунгерсгаузена (ЦНИГР музей)

Фиг. 4. Шлиф оолитового известняка, изображенного на фиг. 3.

Порода сложена оолитами размером от 0,1—0,2 до 0,5—1,0 мм в диа-

метре. В центральной части мелких оолитов заключены обломки мик-

розернистого известняка, а в центре крупных — обломки иглокожих и

пелитоморфного известняка. Нередко в мелких оолитах центральная

часть ничем не заполнена. Цемент кальцитовый. Шлиф. Х25, без ана-

лизатора

Фиг. 5. Смешанная обломочно-органогенно-оолитовая структура.

Четвертичный оолитовый известняк с гравием и мелкими раковинами

пелеципод. Крым, Керченский полуостров, Узунларское озеро. Нат.

вел. Из колл. Г. Ф. Вебер (ЦНИГР музей)

462

http://jurassic.ru/

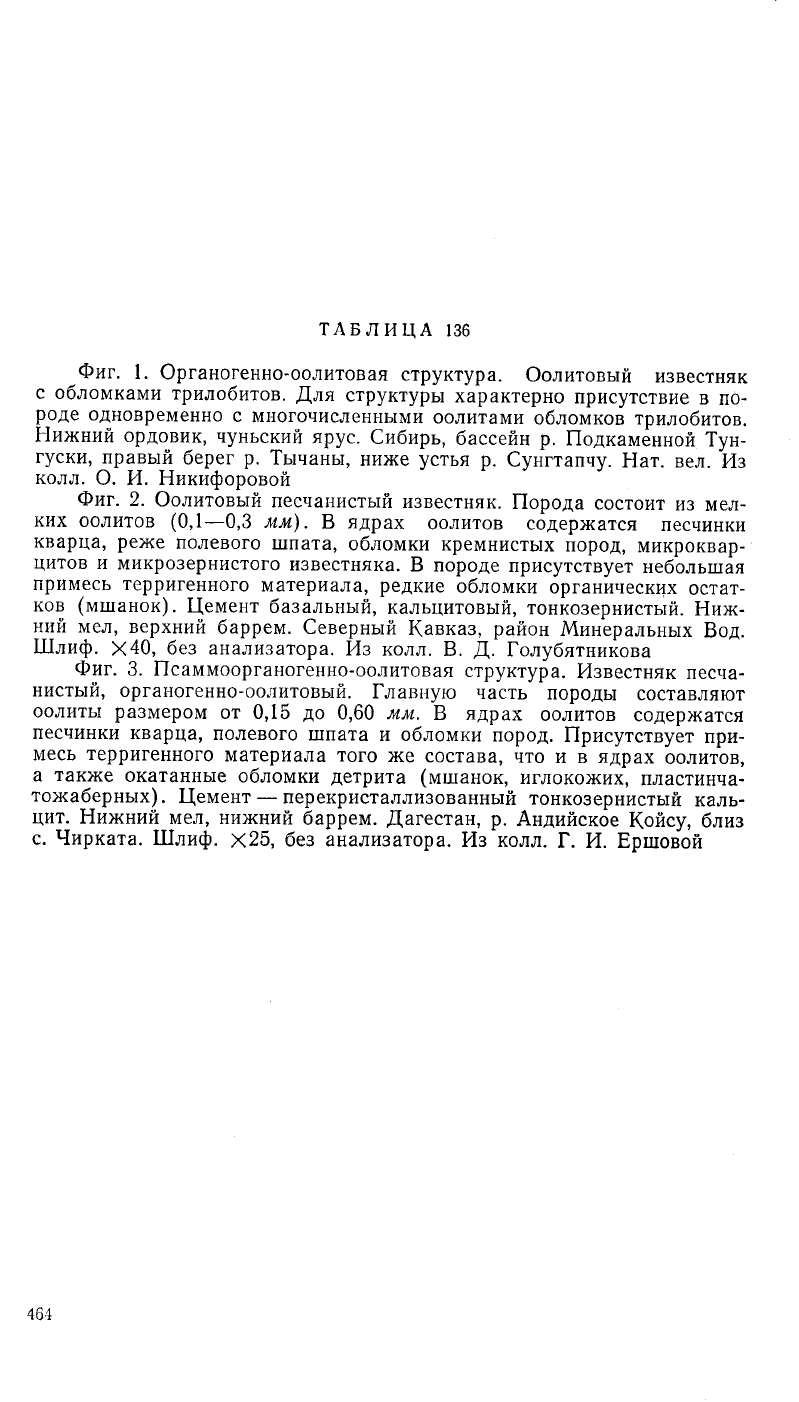

ТАБЛИЦА 136

Фиг. 1. Органогенно-оолитовая структура. Оолитовый известняк

с обломками трилобитов. Для структуры характерно присутствие в по-

роде одновременно с многочисленными оолитами обломков трилобитов.

Нижний ордовик, чуньский ярус. Сибирь, бассейн р. Подкаменной Тун-

гуски, правый берег р. Тычаны, ниже устья р. Сунгтапчу. Нат. вел. Из

колл. О. И. Никифоровой

Фиг. 2. Оолитовый песчанистый известняк. Порода состоит из мел-

ких оолитов (0,1—0,3 мм). В ядрах оолитов содержатся песчинки

кварца, реже полевого шпата, обломки кремнистых пород, микроквар-

цитов и микрозернистого известняка. В породе присутствует небольшая

примесь терригенного материала, редкие обломки органических остат-

ков (мшанок). Цемент базальный, кальцитовый, тонкозернистый. Ниж-

ний мел, верхний баррем. Северный Кавказ, район Минеральных Вод.

Шлиф.

Х40, без анализатора. Из колл. В. Д. Голубятникова

Фиг. 3. Псаммоорганогенно-оолитовая структура. Известняк песча-

нистый, органогенно-оолитовый. Главную часть породы составляют

оолиты размером от 0,15 до 0,60 мм. В ядрах оолитов содержатся

песчинки кварца, полевого шпата и обломки пород. Присутствует при-

месь терригенного материала того же состава, что и в ядрах оолитов,

а также окатанные обломки детрита (мшанок, иглокожих, пластинча-

тожаберных). Цемент — перекристаллизованный тонкозернистый каль-

цит. Нижний мел, нижний баррем. Дагестан, р. Андийское Койсу, близ

с. Чирката. Шлиф. Х25, без анализатора. Из колл. Г. И. Ершовой

464

http://jurassic.ru/

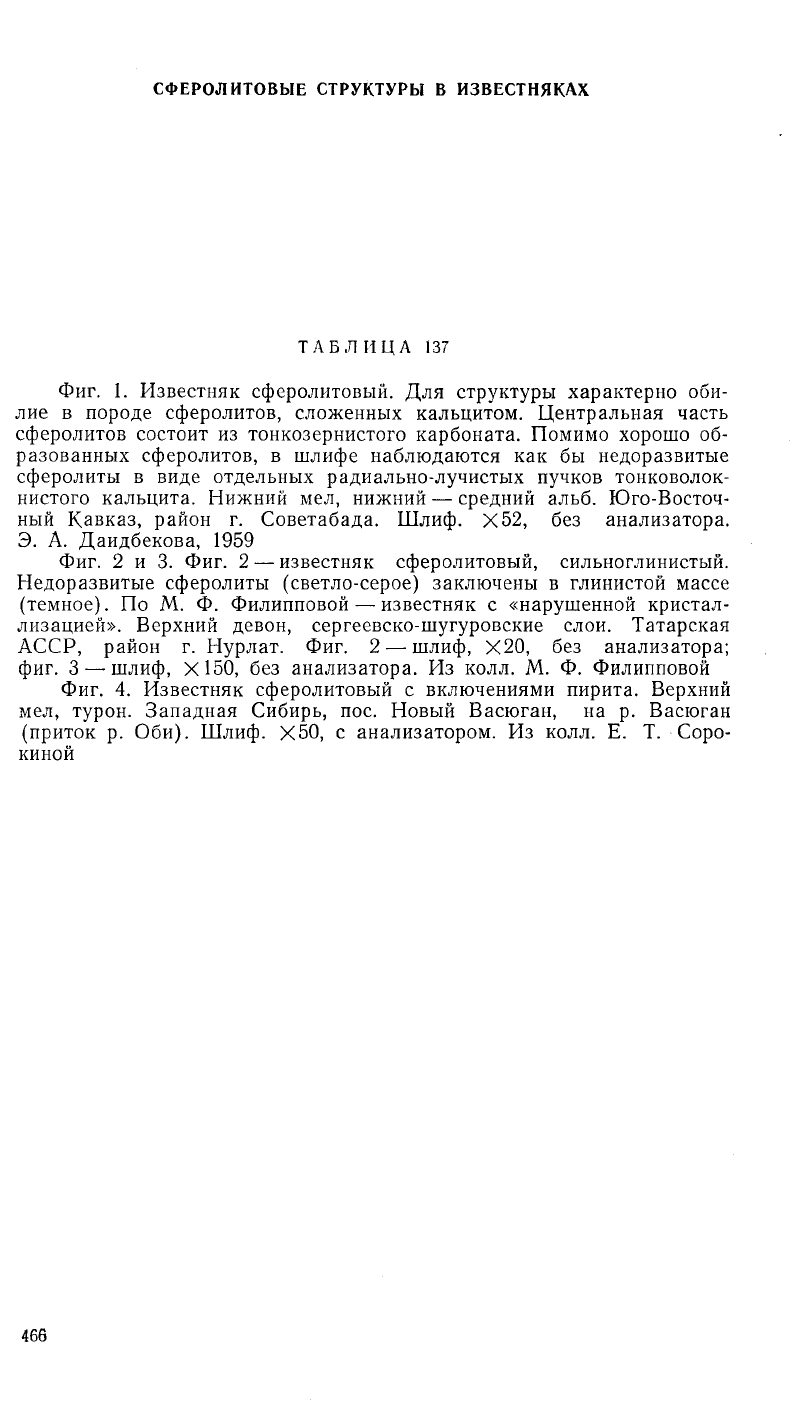

СФЕРОЛИТОВЫЕ СТРУКТУРЫ В ИЗВЕСТНЯКАХ

ТАБЛИЦА 137

Фиг. 1. Известняк сферолитовый. Для структуры характерно оби-

лие в породе сферолитов, сложенных кальцитом. Центральная часть

сферолитов состоит из тонкозернистого карбоната. Помимо хорошо об-

разованных сферолитов, в шлифе наблюдаются как бы недоразвитые

сферолиты в виде отдельных радиально-лучистых пучков тонковолок-

нистого кальцита. Нижний мел, нижний — средний альб. Юго-Восточ-

ный Кавказ, район г. Советабада. Шлиф. Х52, без анализатора.

Э. А. Даидбекова, 1959

Фиг. 2 и 3. Фиг. 2 — известняк сферолитовый, сильноглинистый.

Недоразвитые сферолиты (светло-серое) заключены в глинистой массе

(темное). По М. Ф. Филипповой — известняк с «нарушенной кристал-

лизацией». Верхний девон, сергеевско-шугуровские слои. Татарская

АССР, район г. Нурлат. Фиг. 2 — шлиф, Х20, без анализатора;

фиг. 3—-шлиф, Х150, без анализатора. Из колл. М. Ф. Филипповой

Фиг. 4. Известняк сферолитовый с включениями пирита. Верхний

мел, турон. Западная Сибирь, пос. Новый Васюган, на р. Васюган

(приток р. Оби). Шлиф. Х50, с анализатором. Из колл. Е. Т. Соро-

киной

466

http://jurassic.ru/

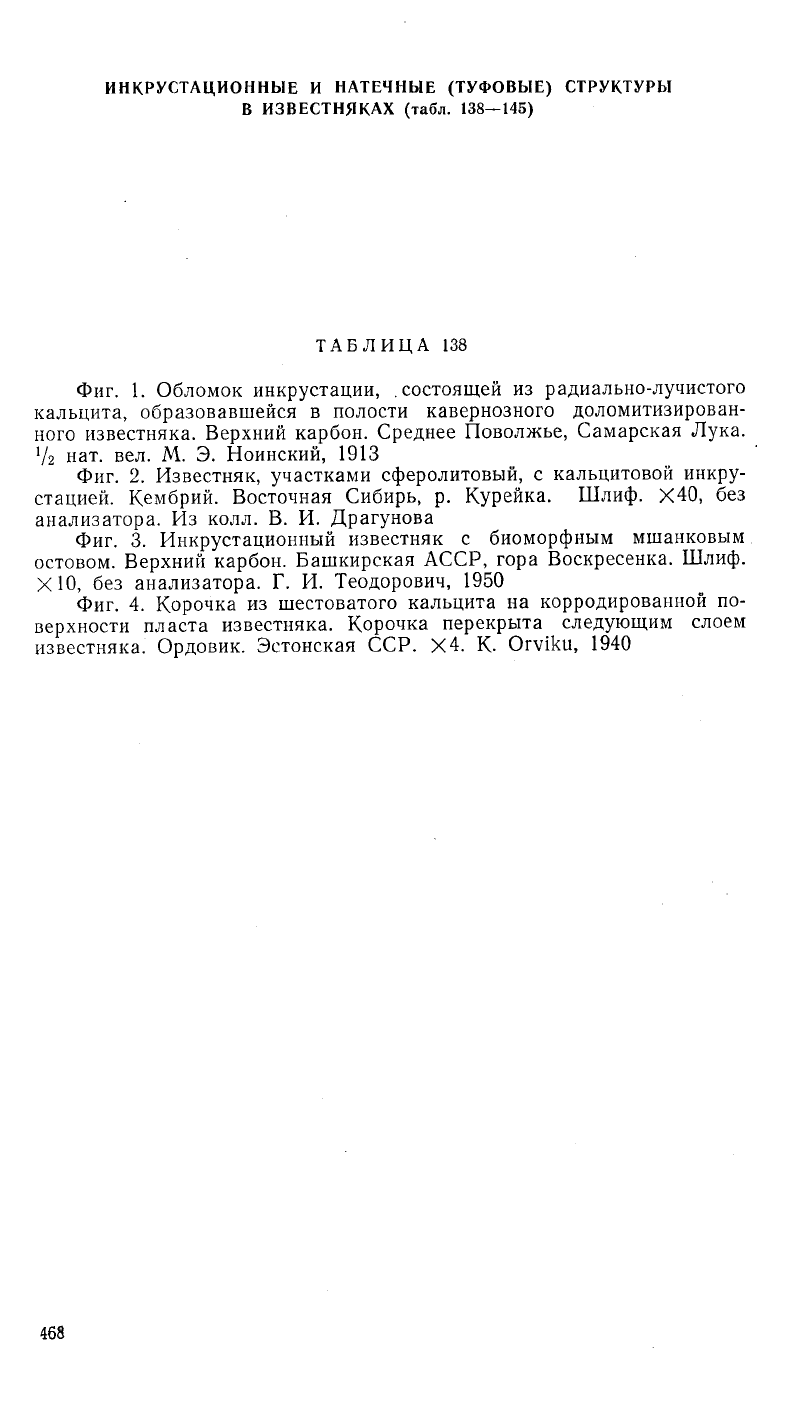

ИНКРУСТАЦИОННЫЕ И НАТЕЧНЫЕ (ТУФОВЫЕ) СТРУКТУРЫ

В ИЗВЕСТНЯКАХ (табл. 138—145)

ТАБЛИЦА 138

Фиг. 1. Обломок инкрустации, .состоящей из радиально-лучистого

кальцита, образовавшейся в полости кавернозного доломитизирован-

ного известняка. Верхний карбон. Среднее Поволжье, Самарская Лука.

7г нат. вел. М. Э. Ноинский, 1913

Фиг. 2. Известняк, участками сферолитовый, с кальцитовой инкру-

стацией. Кембрий. Восточная Сибирь, р. Курейка. Шлиф. Х40, без

анализатора. Из колл. В. И. Драгунова

Фиг. 3. Инкрустационный известняк с биоморфным мшанковым

остовом. Верхний карбон. Башкирская АССР, гора Воскресенка. Шлиф.

ХЮ,

без анализатора. Г. И. Теодорович, 1950

Фиг. 4. Корочка из шестоватого кальцита на корродированной по-

верхности пласта известняка. Корочка перекрыта следующим слоем

известняка. Ордовик. Эстонская ССР. Х4. К- Orviku, 1940
