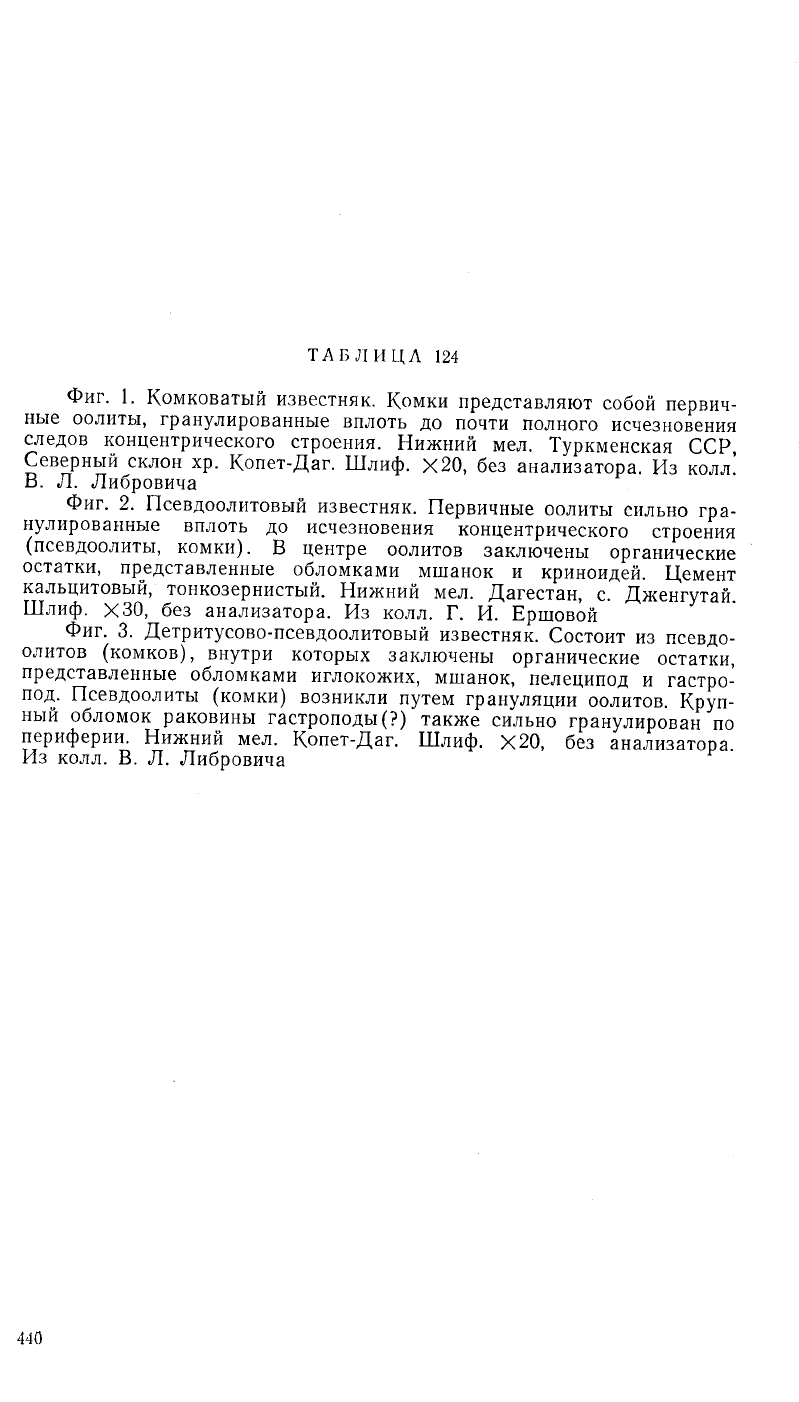

ТАБЛИЦА 124

Фиг. 1. Комковатый известняк. Комки представляют собой первич-

ные оолиты, гранулированные вплоть до почти полного исчезновения

следов концентрического строения. Нижний мел. Туркменская ССР,

Северный склон хр. Копет-Даг. Шлиф. Х20, без анализатора. Из колл.

В.

Л. Либровича

Фиг. 2. Псевдоолитовый известняк. Первичные оолиты сильно гра-

нулированные вплоть до исчезновения концентрического строения

(псевдоолиты, комки). В центре оолитов заключены органические

остатки, представленные обломками мшанок и криноидеи. Цемент

кальцитовый, тонкозернистый. Нижний мел. Дагестан, с. Дженгутай.

Шлиф.

ХЗО, без анализатора. Из колл. Г. И. Ершовой

Фиг. 3. Детритусово-псевдоолитовый известняк. Состоит из псевдо-

олитов (комков), внутри которых заключены органические остатки,

представленные обломками иглокожих, мшанок, пелеципод и гастро-

под. Псевдоолиты (комки) возникли путем грануляции оолитов. Круп-

ный обломок раковины гастроподы (?) также сильно гранулирован по

периферии. Нижний мел. Копет-Даг. Шлиф. Х20, без анализатора.

Из колл. В. Л. Либровича

440

http://jurassic.ru/

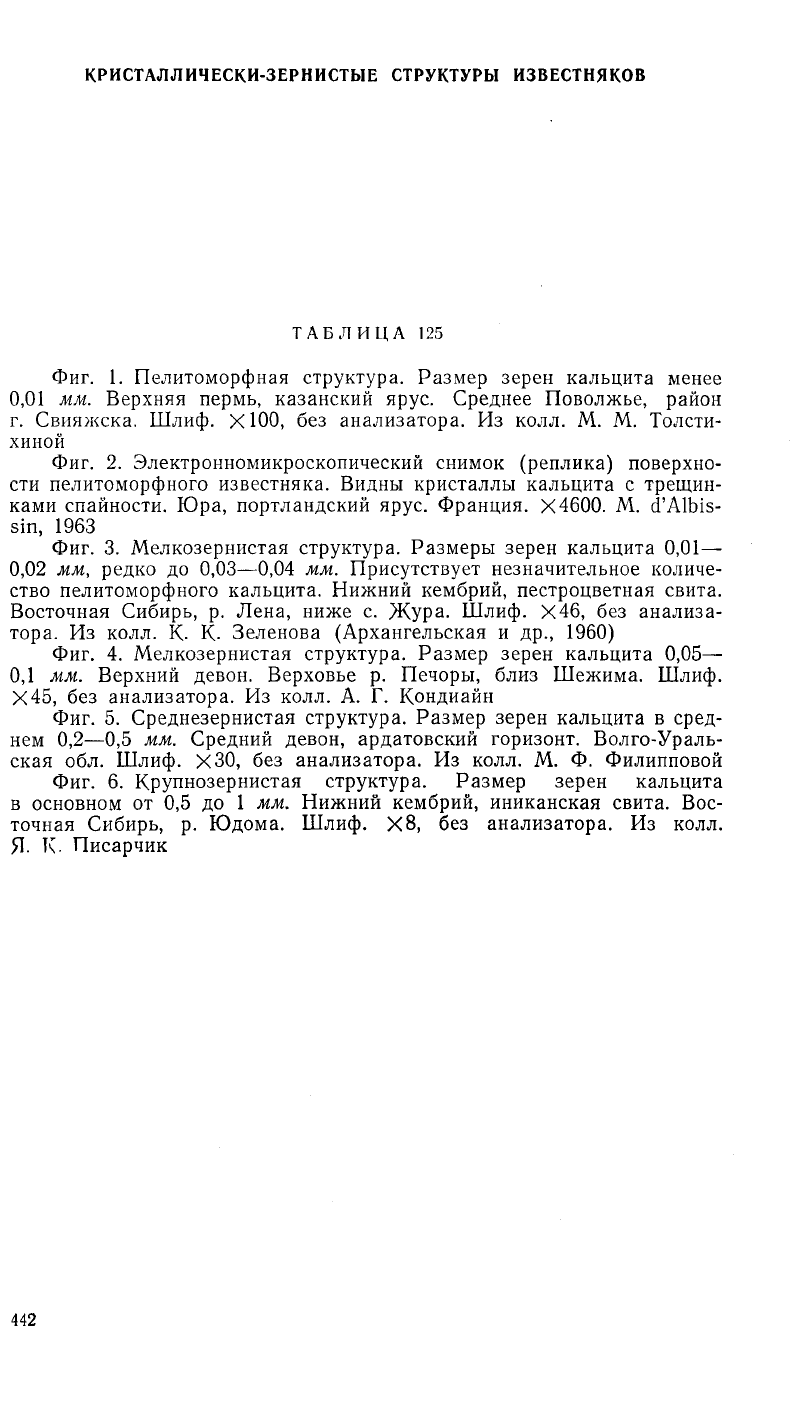

КРИСТАЛЛИЧЕСКИ-ЗЕРНИСТЫЕ СТРУКТУРЫ ИЗВЕСТНЯКОВ

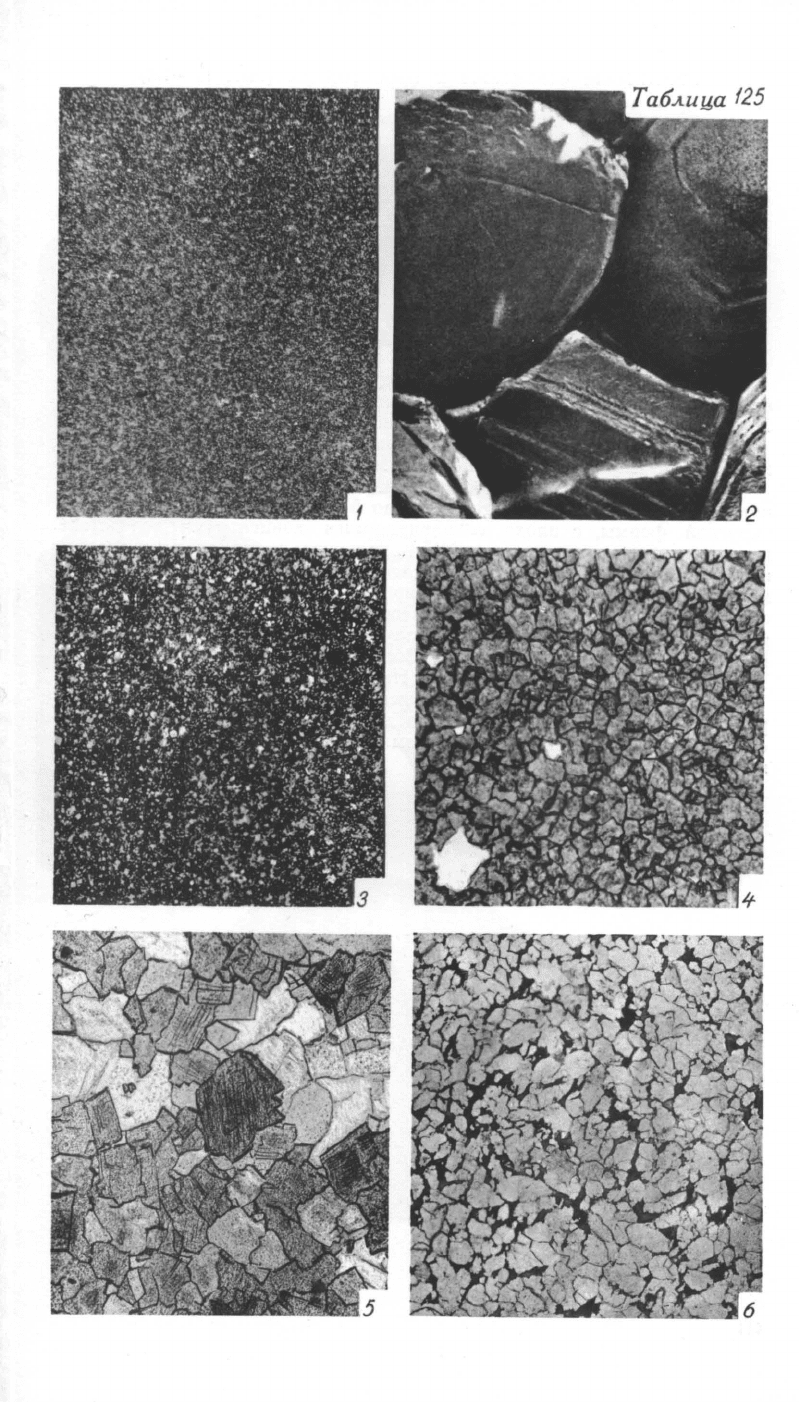

ТАБЛИЦА 125

Фиг. 1. Пелитоморфная структура. Размер зерен кальцита менее

0,01 мм. Верхняя пермь, казанский ярус. Среднее Поволжье, район

г. Свияжска. Шлиф. Х100, без анализатора. Из колл. М. М. Толсти-

хиной

Фиг. 2. Электронномикроскопический снимок (реплика) поверхно-

сти пелитоморфного известняка. Видны кристаллы кальцита с трещин-

ками спайности. Юра, портландский ярус. Франция. Х4600. М. d'Albis-

sin, 1963

Фиг. 3. Мелкозернистая структура. Размеры зерен кальцита 0,01—

0,02 мм, редко до 0,03—0,04 мм. Присутствует незначительное количе-

ство пелитоморфного кальцита. Нижний кембрий, пестроцветная свита.

Восточная Сибирь, р. Лена, ниже с. Жура. Шлиф. Х46, без анализа-

тора. Из колл. К- К. Зеленова (Архангельская и др., 1960)

Фиг. 4. Мелкозернистая структура. Размер зерен кальцита 0,05—

0,1 мм. Верхний девон. Верховье р. Печоры, близ Шежима. Шлиф.

Х45,

без анализатора. Из колл. А. Г. Кондиайн

Фиг. 5. Среднезернистая структура. Размер зерен кальцита в сред-

нем 0,2—0,5 мм. Средний девон, ардатовский горизонт. Волго-Ураль-

ская обл. Шлиф. ХЗО, без анализатора. Из колл. М. Ф. Филипповой

Фиг. 6. Крупнозернистая структура. Размер зерен кальцита

в основном от 0,5 до 1 мм. Нижний кембрий, иниканская свита. Вос-

точная Сибирь, р. Юдома. Шлиф. Х8, без анализатора. Из колл.

Я.

К. Писарчик

442

http://jurassic.ru/

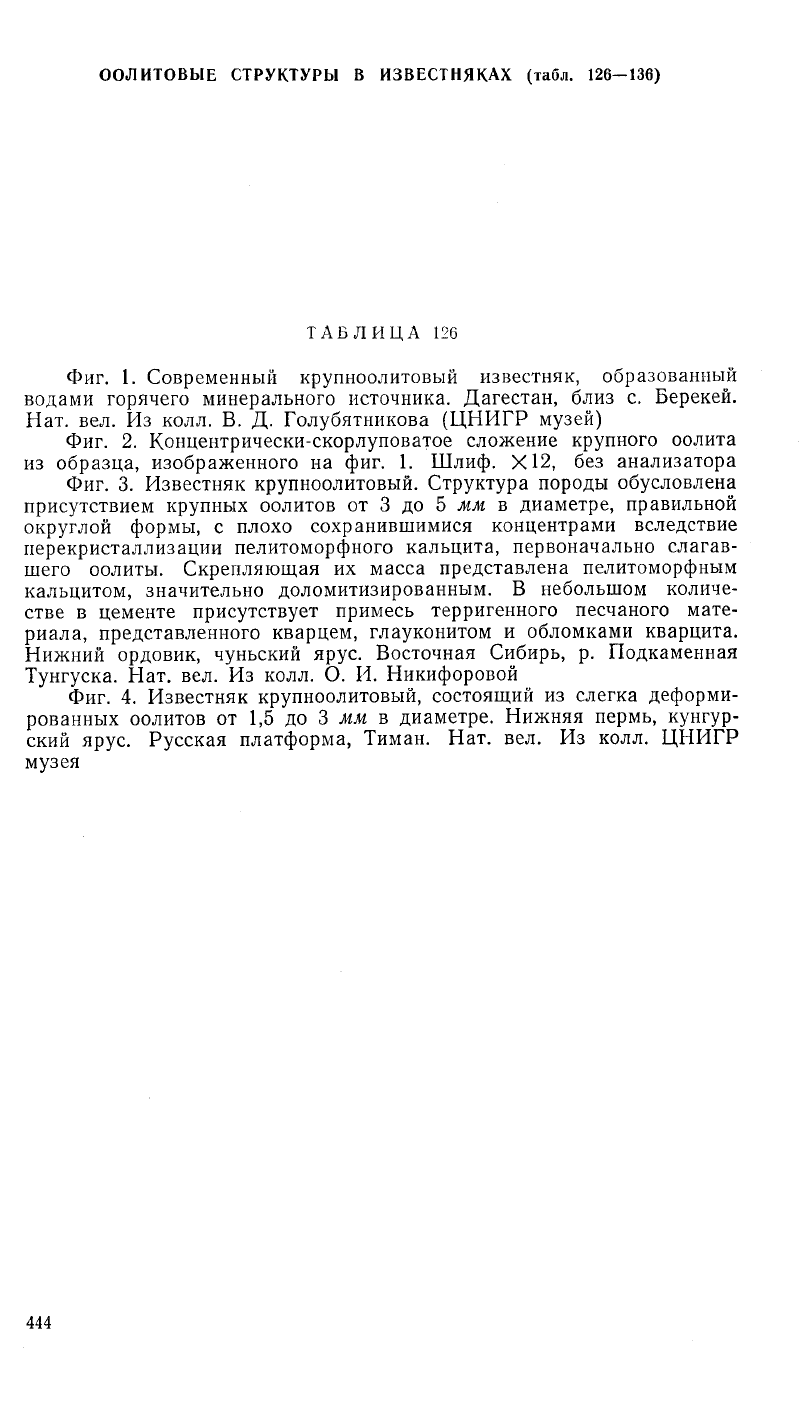

ООЛИТОВЫЕ СТРУКТУРЫ В ИЗВЕСТНЯКАХ (табл. 126—136)

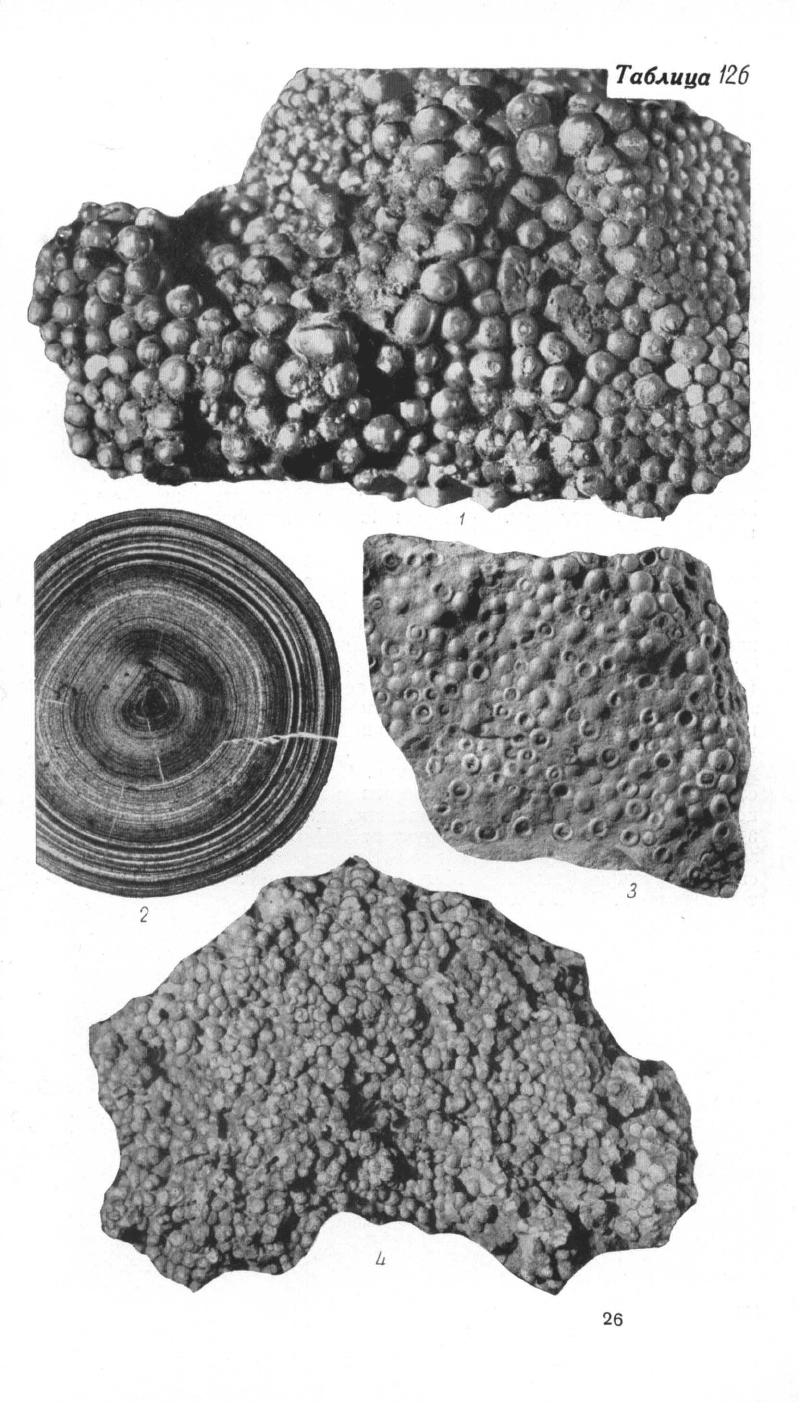

ТАБЛИЦА 126

Фиг. 1. Современный крупноолитовый известняк, образованный

водами горячего минерального источника. Дагестан, близ с. Берекей.

Нат. вел. Из колл. В. Д. Голубятникова (ЦНИГР музей)

Фиг. 2. Концентрически-скорлуповатое сложение крупного оолита

из образца, изображенного на фиг. 1. Шлиф. Х12, без анализатора

Фиг. 3. Известняк крупноолитовый. Структура породы обусловлена

присутствием крупных оолитов от 3 до 5 мм в диаметре, правильной

округлой формы, с плохо сохранившимися концентрами вследствие

перекристаллизации пелитоморфного кальцита, первоначально слагав-

шего оолиты. Скрепляющая их масса представлена пелитоморфным

кальцитом, значительно доломитизированный. В небольшом количе-

стве в цементе присутствует примесь терригенного песчаного мате-

риала, представленного кварцем, глауконитом и обломками кварцита.

Нижний ордовик, чуньский ярус. Восточная Сибирь, р. Подкаменная

Тунгуска. Нат. вел. Из колл. О. И. Никифоровой

Фиг. 4. Известняк крупноолитовый, состоящий из слегка деформи-

рованных оолитов от 1,5 до 3 мм в диаметре. Нижняя пермь, кунгур-

ский ярус. Русская платформа, Тиман. Нат. вел. Из колл. ЦНИГР

музея

444

http://jurassic.ru/

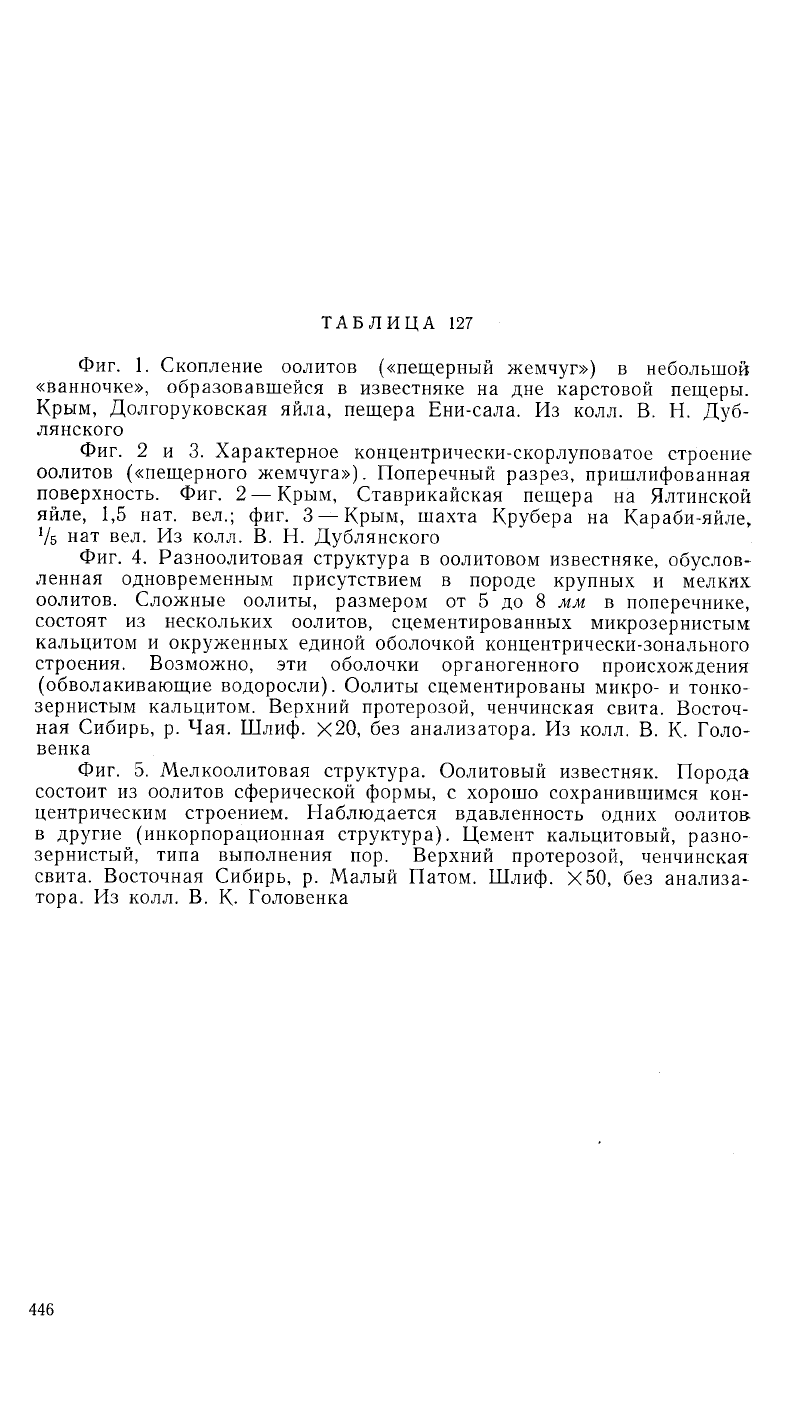

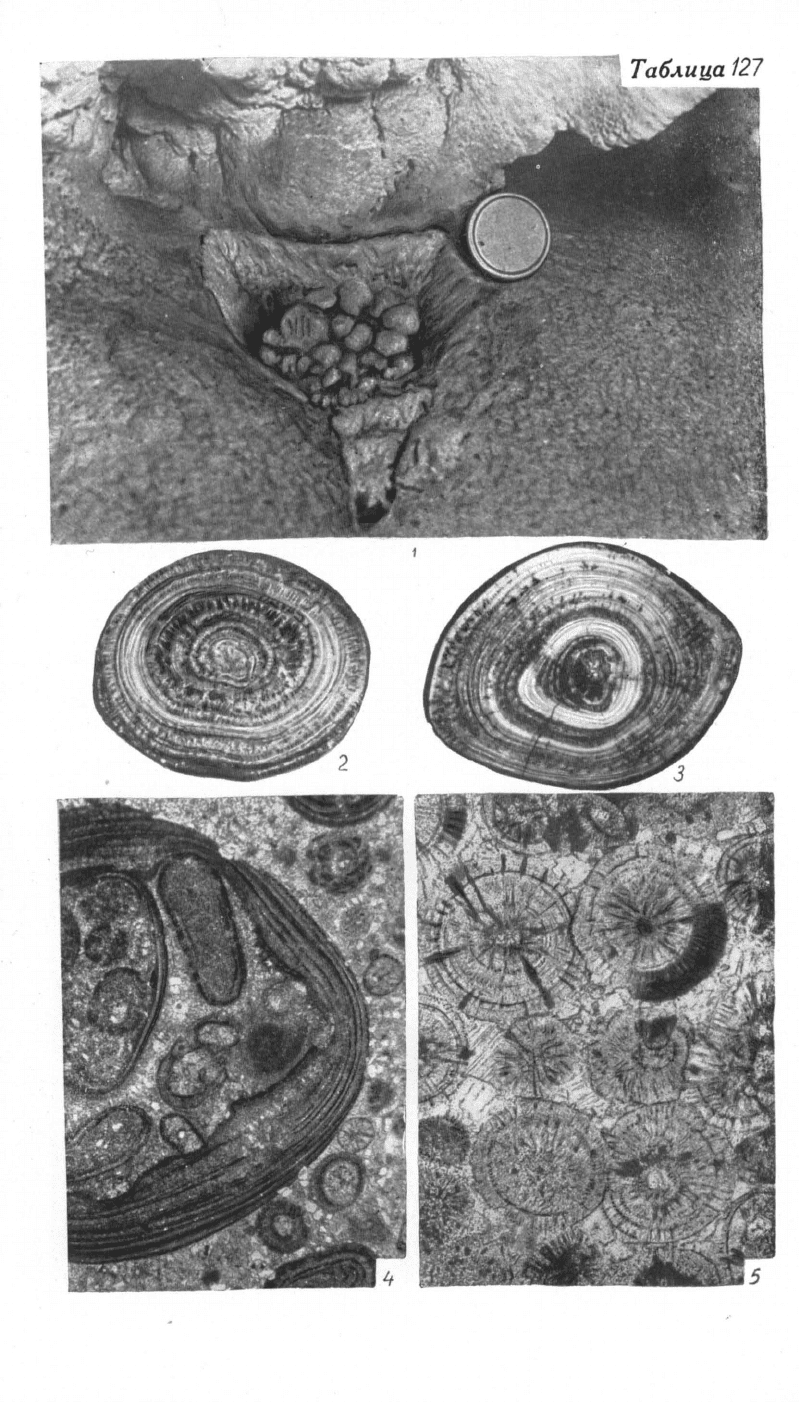

ТАБЛИЦА 127

Фиг. 1. Скопление оолитов («пещерный жемчуг») в небольшой

«ванночке», образовавшейся в известняке на дне карстовой пещеры.

Крым, Долгоруковская яйла, пещера Ени-сала. Из колл. В. Н. Дуб-

лянского

Фиг. 2 и 3. Характерное концентрически-скорлуповатое строение

оолитов («пещерного жемчуга»). Поперечный разрез, пришлифованная

поверхность. Фиг. 2 — Крым, Ставрикайская пещера на Ялтинской

яйле, 1,5 нат. вел.; фиг. 3 — Крым, шахта Крубера на Караби-яйле„

нат вел. Из колл. В. Н. Дублянского

Фиг. 4. Разноолитовая структура в оолитовом известняке, обуслов-

ленная одновременным присутствием в породе крупных и мелких

оолитов. Сложные оолиты, размером от 5 до 8 мм в поперечнике,

состоят из нескольких оолитов, сцементированных микрозернистым

кальцитом и окруженных единой оболочкой концентрически-зонального

строения. Возможно, эти оболочки органогенного происхождения

(обволакивающие водоросли). Оолиты сцементированы микро- и тонко-

зернистым кальцитом. Верхний протерозой, ченчинская свита. Восточ-

ная Сибирь, р. Чая. Шлиф. Х20, без анализатора. Из колл. В. К- Голо-

венка

Фиг. 5. Мелкоолитовая структура. Оолитовый известняк. Порода

состоит из оолитов сферической формы, с хорошо сохранившимся кон-

центрическим строением. Наблюдается вдавленность одних оолитов

в другие (инкорпорационная структура). Цемент кальцитовый, разно-

зернистый, типа выполнения пор. Верхний протерозой, ченчинская

свита. Восточная Сибирь, р. Малый Патом. Шлиф. Х50, без анализа-

тора. Из колл. В. К- Головенка

446

http://jurassic.ru/

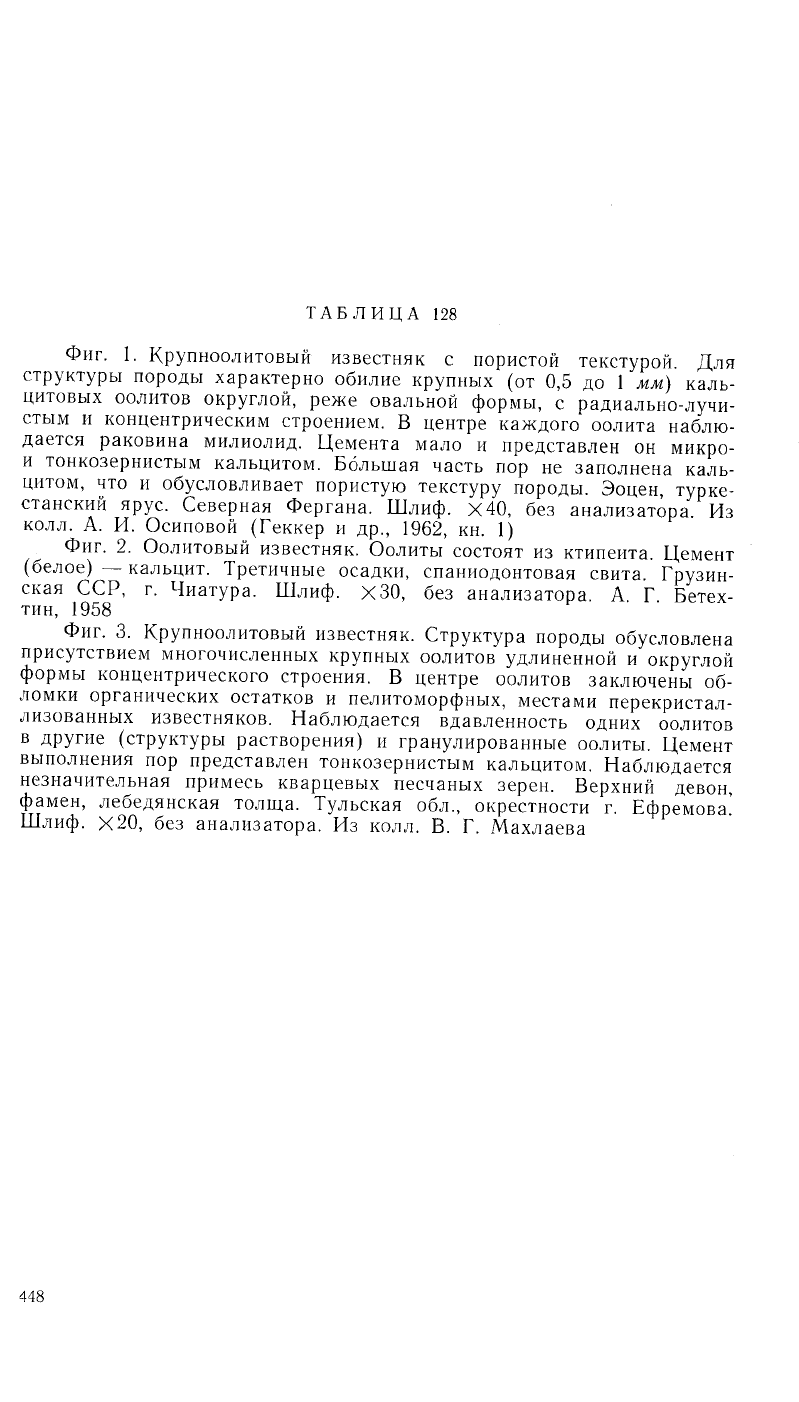

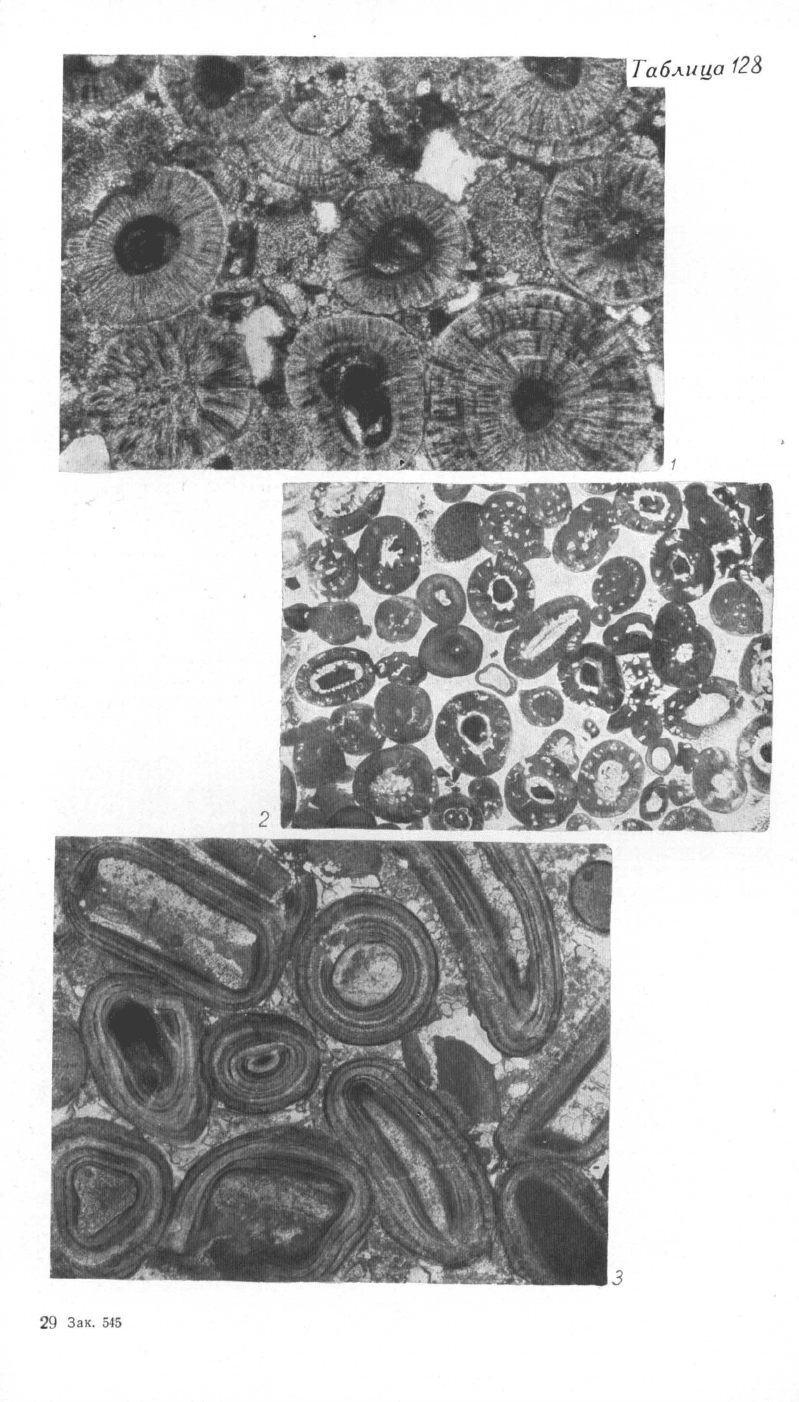

ТАБЛИЦА 128

Фиг. 1. Крупноолитовый известняк с пористой текстурой. Для

структуры породы характерно обилие крупных (от 0,5 до 1 мм) каль-

цитовых оолитов округлой, реже овальной формы, с радиально-лучи-

стым и концентрическим строением. В центре каждого оолита наблю-

дается раковина милиолид. Цемента мало и представлен он микро-

и тонкозернистым кальцитом. Большая часть пор не заполнена каль-

цитом, что и обусловливает пористую текстуру породы. Эоцен, турке-

станский ярус. Северная Фергана. Шлиф. Х40, без анализатора. Из

колл. А. И. Осиповой (Геккер и др., 1962, кн. 1)

Фиг. 2. Оолитовый известняк. Оолиты состоят из ктипеита. Цемент

(белое) — кальцит. Третичные осадки, спаниодонтовая свита. Грузин-

ская ССР, г. Чиатура. Шлиф. ХЗО, без анализатора. А. Г. Бетех-

тнн, 1958

Фиг. 3. Крупноолитовый известняк. Структура породы обусловлена

присутствием многочисленных крупных оолитов удлиненной и округлой

формы концентрического строения. В центре оолитов заключены об-

ломки органических остатков и пелитоморфных, местами перекристал-

лизованных известняков. Наблюдается вдавленность одних оолитов

в другие (структуры растворения) и гранулированные оолиты. Цемент

выполнения пор представлен тонкозернистым кальцитом. Наблюдается

незначительная примесь кварцевых песчаных зерен. Верхний девон,

фамен, лебедянская толща. Тульская обл., окрестности г. Ефремова.

Шлиф.

Х20, без анализатора. Из колл. В. Г. Махлаева

448
