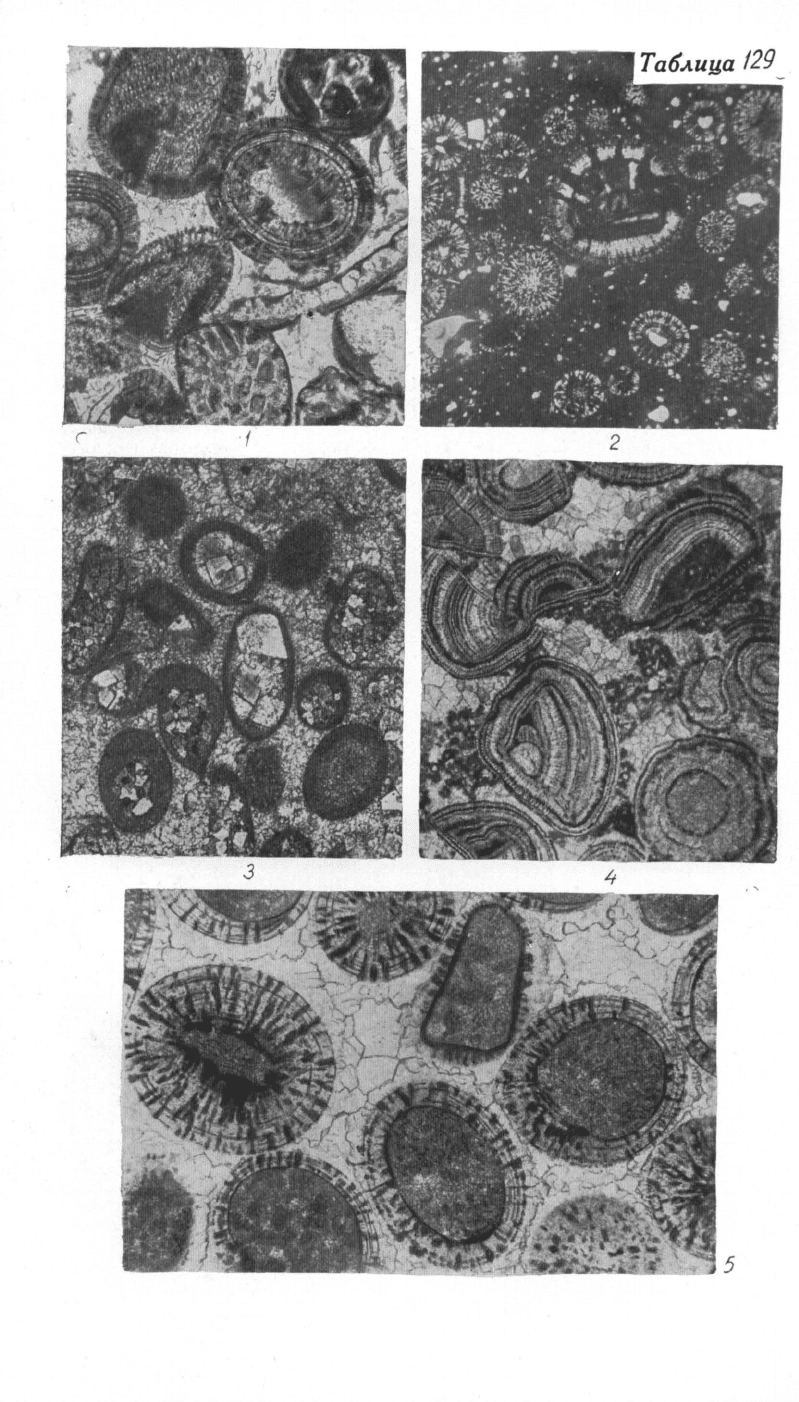

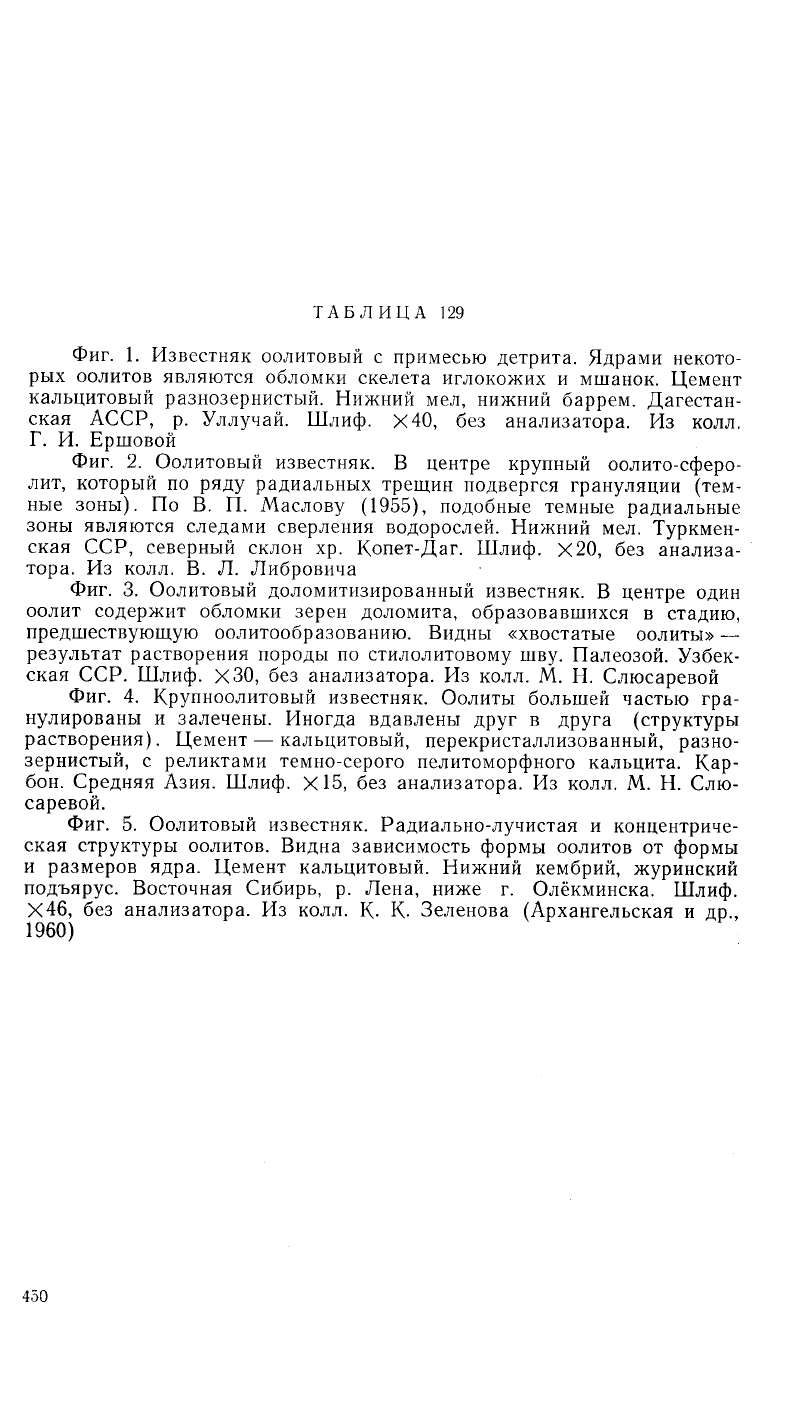

ТАБЛИЦА 129

Фиг. 1. Известняк оолитовый с примесью детрита. Ядрами некото-

рых оолитов являются обломки скелета иглокожих и мшанок. Цемент

кальцитовый разнозернистый. Нижний мел, нижний баррем. Дагестан-

ская АССР, р. Уллучай. Шлиф. Х40, без анализатора. Из колл.

Г. И. Ершовой

Фиг. 2. Оолитовый известняк. В центре крупный оолито-сферо-

лит, который по ряду радиальных трещин подвергся грануляции (тем-

ные зоны). По В. П. Маелову (1955), подобные темные радиальные

зоны являются следами сверления водорослей. Нижний мел. Туркмен-

ская ССР, северный склон хр. Копет-Даг. Шлиф. Х20, без анализа-

тора. Из колл. В. Л. Либровича

Фиг. 3. Оолитовый доломитизированный известняк. В центре один

оолит содержит обломки зерен доломита, образовавшихся в стадию,

предшествующую оолитообразованию. Видны «хвостатые оолиты» —

результат растворения породы по стилолитовому шву. Палеозой. Узбек-

ская ССР. Шлиф. ХЗО, без анализатора. Из колл. М. Н. Слюсаревой

Фиг. 4. Крупноолитовый известняк. Оолиты большей частью гра-

нулированы и залечены. Иногда вдавлены друг в друга (структуры

растворения). Цемент — кальцитовый, перекристаллизованный, разно-

зернистый, с реликтами темно-серого пелитоморфного кальцита. Кар-

бон. Средняя Азия. Шлиф. Х15, без анализатора. Из колл. М. Н. Слю-

саревой.

Фиг. 5. Оолитовый известняк. Радиально-лучистая и концентриче-

ская структуры оолитов. Видна зависимость формы оолитов от формы

и размеров ядра. Цемент кальцитовый. Нижний кембрий, журинский

подъярус. Восточная Сибирь, р. Лена, ниже г. Олёкминска. Шлиф.

Х46,

без анализатора. Из колл. К. К- Зеленова (Архангельская и др.,

1960)

450

http://jurassic.ru/

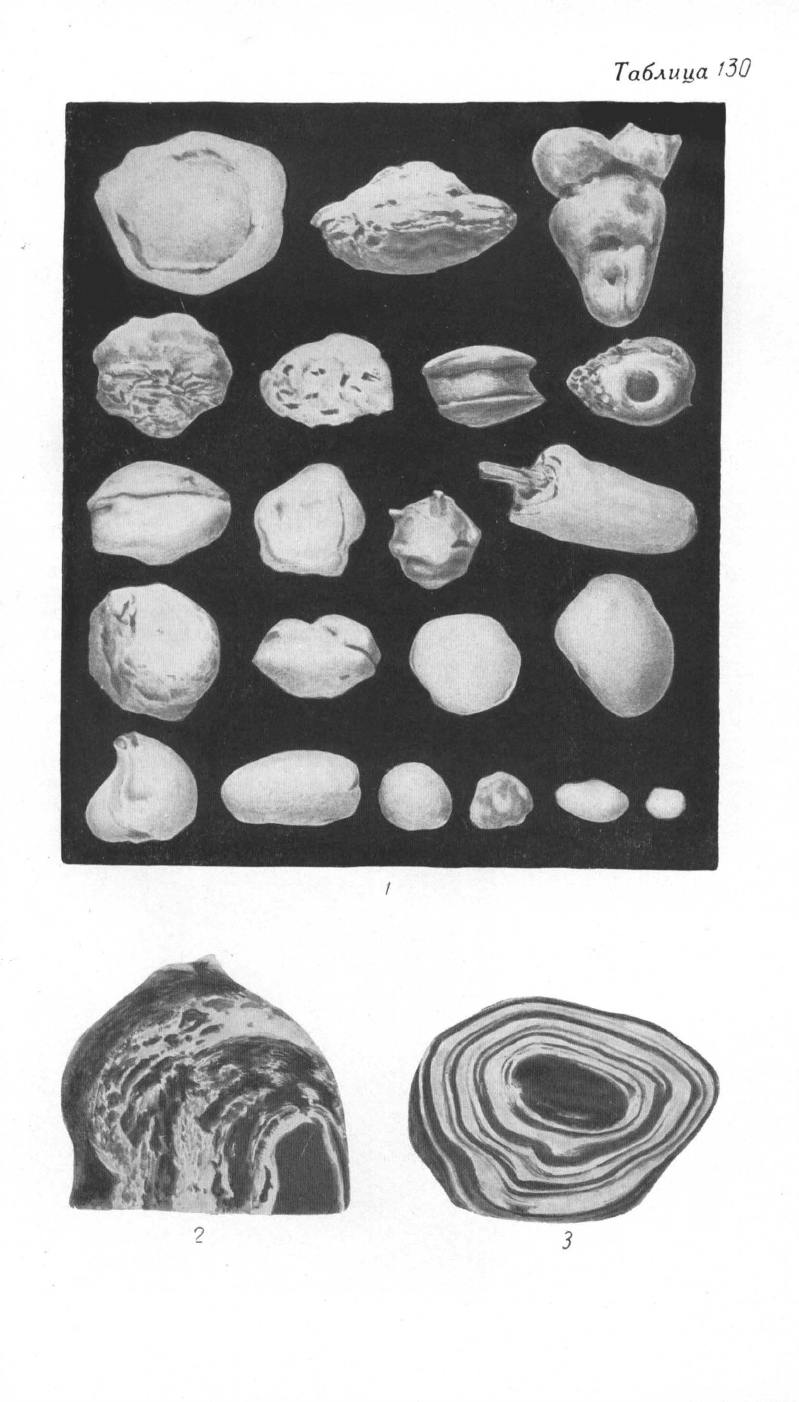

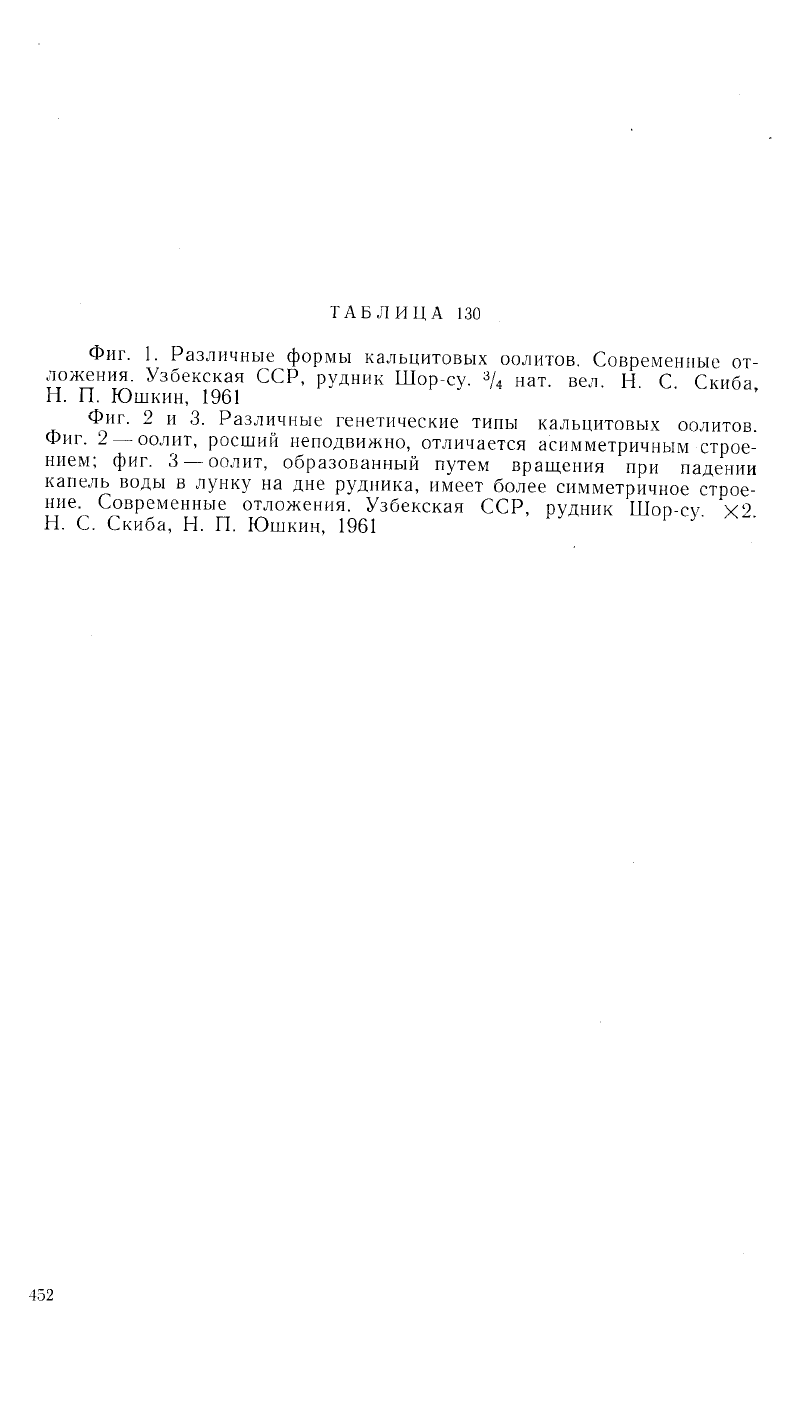

ТАБЛИЦА 130

Фиг. 1. Различные формы кальцитовых оолитов. Современные от-

ложения. Узбекская ССР, рудник Шор-cv.

Д нат. вел. Н. С. Скиба,

Н. П. Юшкин, 1961

Фиг. 2 и 3. Различные генетические типы кальцитовых оолитов.

Фиг. 2 — оолит, росший неподвижно, отличается асимметричным строе-

нием; фиг. 3 — оолит, образованный путем вращения при падении

капель воды в лунку на дне рудника, имеет более симметричное строе-

ние.

Современные отложения. Узбекская ССР, рудник Шор-су. Х2.

Н. С. Скиба, Н. П. Юшкин, 1961

452

http://jurassic.ru/

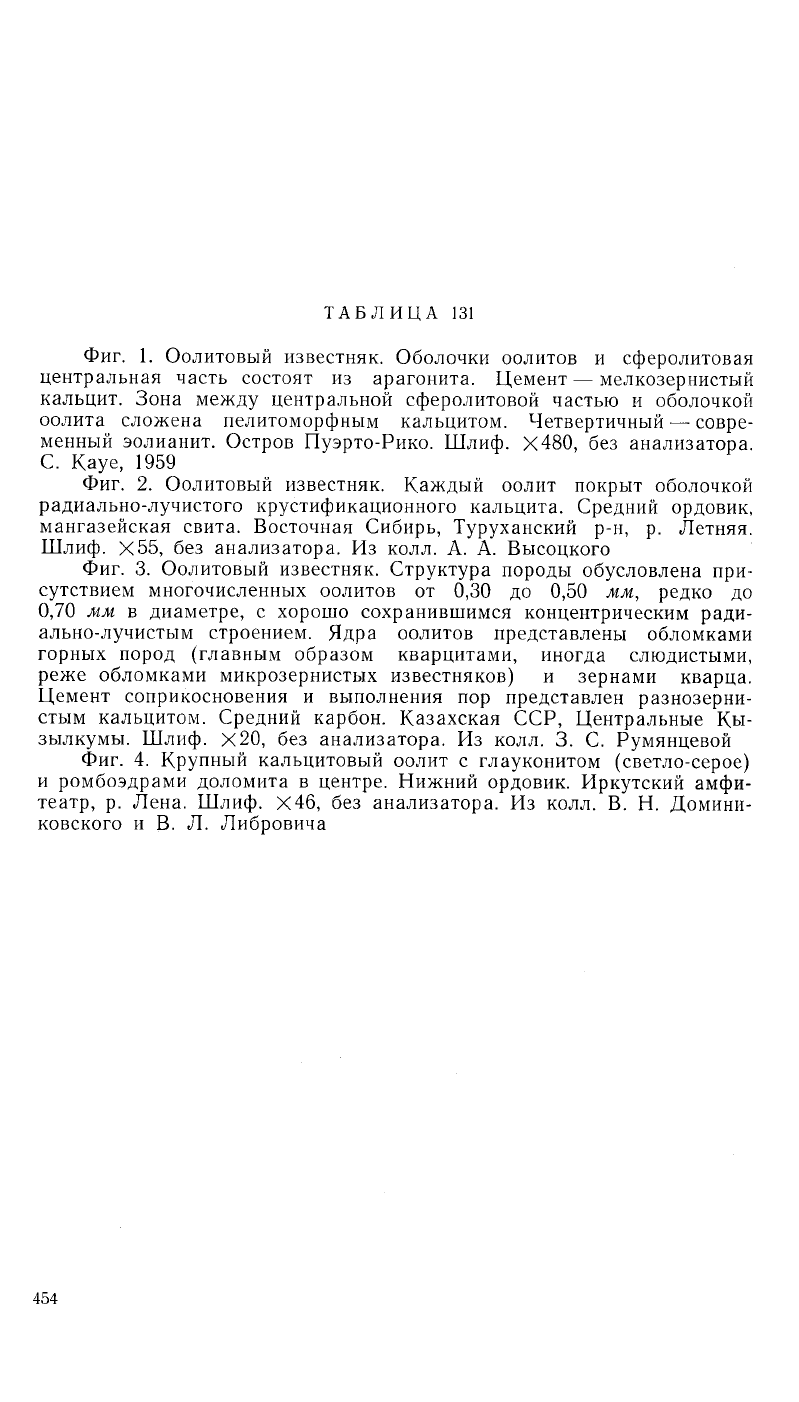

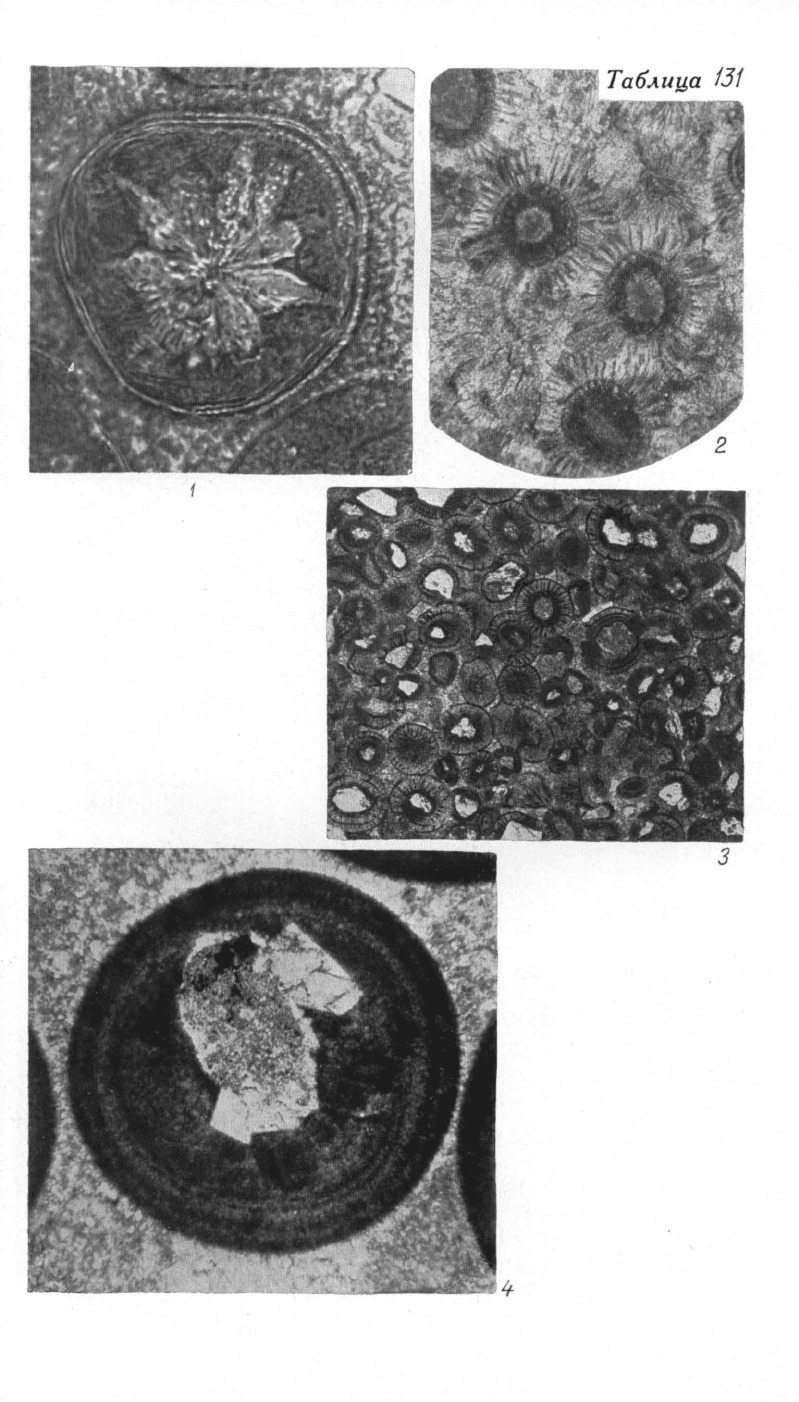

ТАБЛИЦА 131

Фиг. 1. Оолитовый известняк. Оболочки оолитов и сферолитовая

центральная часть состоят из арагонита. Цемент—мелкозернистый

кальцит. Зона между центральной сферолитовой частью и оболочкой

оолита сложена пелитоморфным кальцитом. Четвертичный — совре-

менный эолианит. Остров Пуэрто-Рико. Шлиф. Х480, без анализатора.

С. Кауе, 1959

Фиг. 2. Оолитовый известняк. Каждый оолит покрыт оболочкой

радиально-лучистого крустификационного кальцита. Средний ордовик,

мангазейская свита. Восточная Сибирь, Туруханский р-н, р. Летняя.

Шлиф.

Х55, без анализатора. Из колл. А. А. Высоцкого

Фиг. 3. Оолитовый известняк. Структура породы обусловлена при-

сутствием многочисленных оолитов от 0,30 до 0,50 мм, редко до

0,70 мм в диаметре, с хорошо сохранившимся концентрическим ради-

ально-лучистым строением. Ядра оолитов представлены обломками

горных пород (главным образом кварцитами, иногда слюдистыми,

реже обломками микрозернистых известняков) и зернами кварца.

Цемент соприкосновения и выполнения пор представлен разнозерни-

стым кальцитом. Средний карбон. Казахская ССР, Центральные Кы-

зылкумы. Шлиф. Х20, без анализатора. Из колл. 3. С. Румянцевой

Фиг. 4. Крупный кальцитовый оолит с глауконитом (светло-серое)

и ромбоэдрами доломита в центре. Нижний ордовик. Иркутский амфи-

театр,

р. Лена. Шлиф. Х46, без анализатора. Из колл. В. Н. Домини-

ковского и В. Л. Либровича

454

http://jurassic.ru/

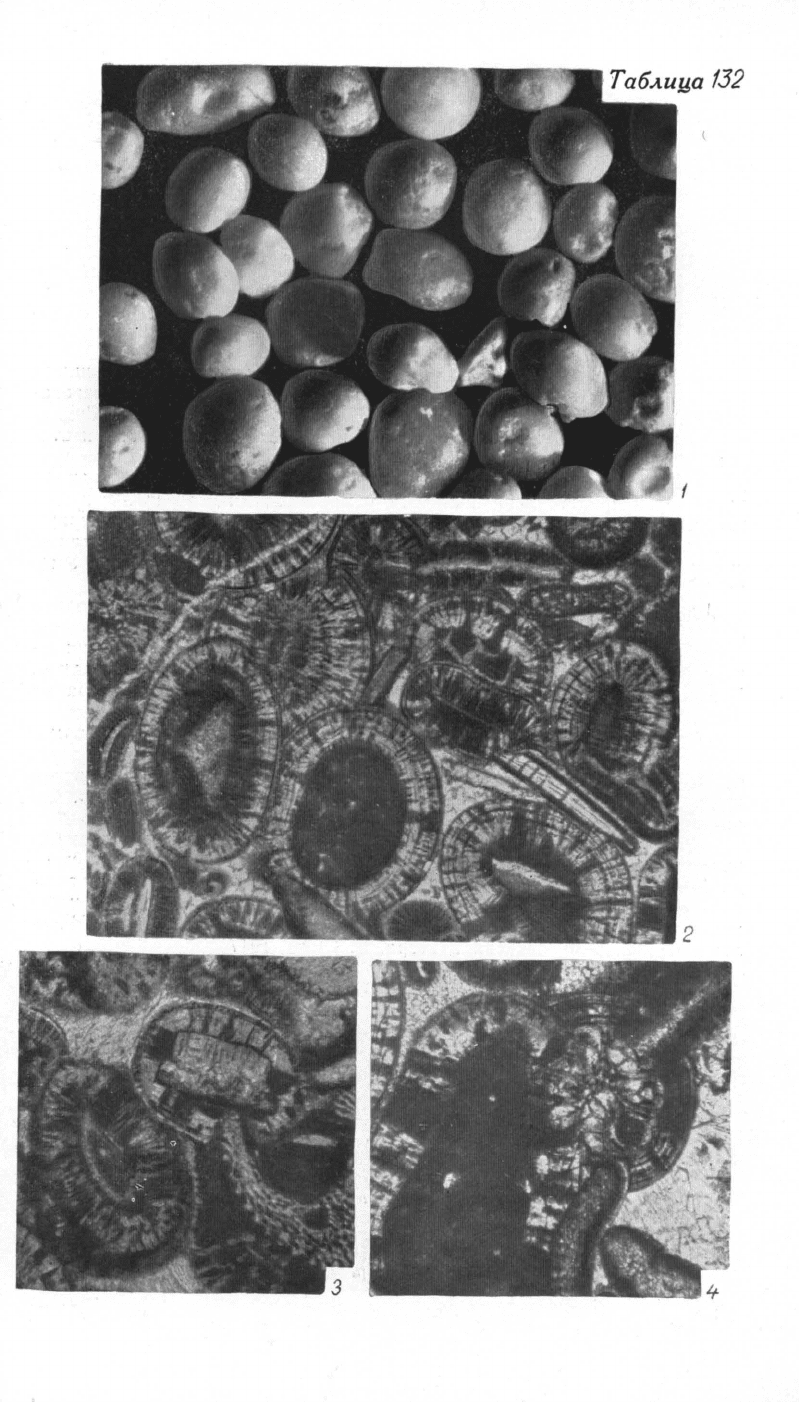

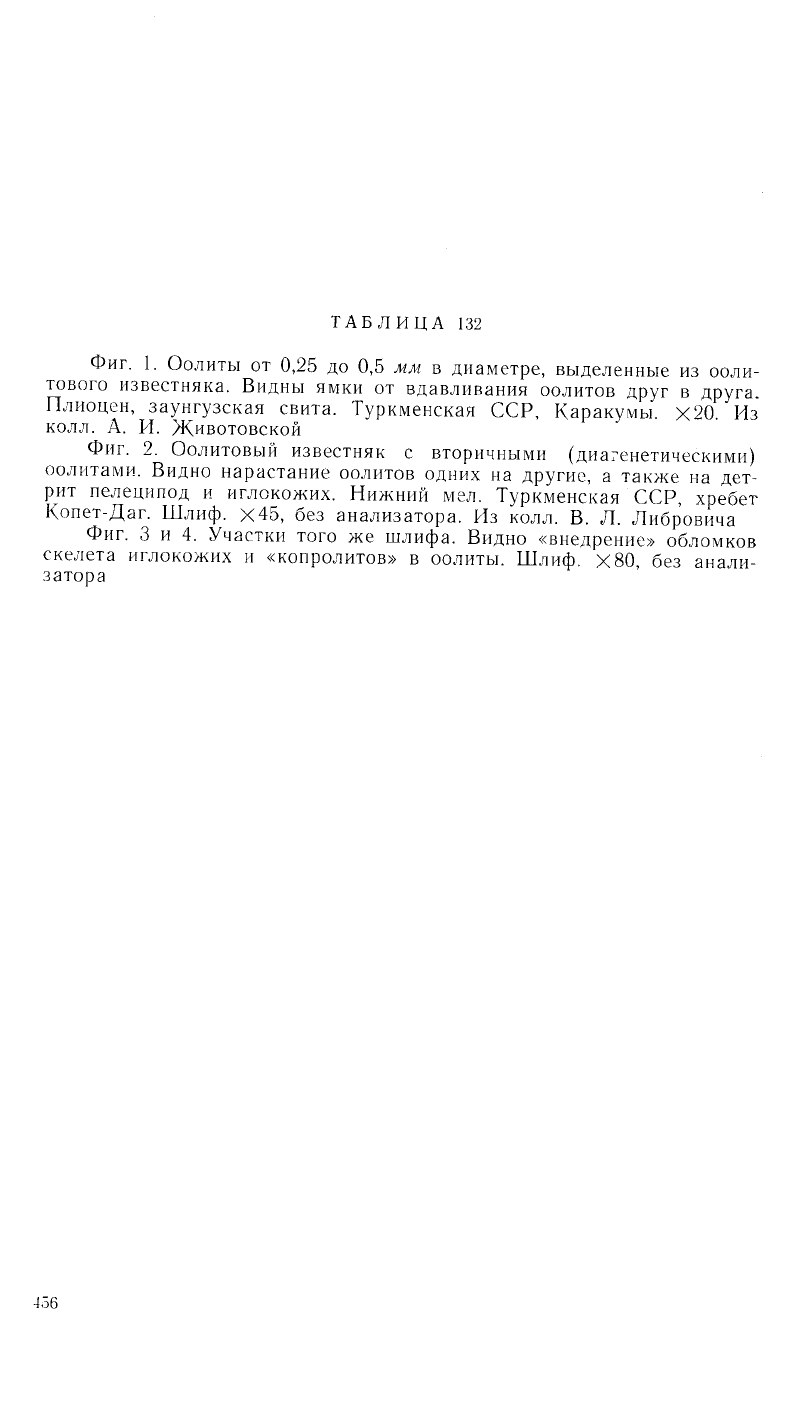

ТАБЛИЦА 132

Фиг. 1. Оолиты от 0,25 до 0,5 мм в диаметре, выделенные из ооли-

тового известняка. Видны ямки от вдавливания оолитов друг в друга.

Плиоцен, заунгузская свита. Туркменская ССР, Каракумы. Х20. Из

колл. А. И. Животовской

Фиг. 2. Оолитовый известняк с вторичными (диагенетическимп)

оолитами. Видно нарастание оолитов одних на другие, а также на дет-

рит пелеципод и иглокожих. Нижний мел. Туркменская ССР, хребет

Копет-Даг. Шлиф. Х45, без анализатора. Из колл. В. Л. Либровича

Фиг. 3 и 4. Участки того же шлифа. Видно «внедрение» обломков

скелета иглокожих и «копролитов» в оолиты. Шлиф. Х80, без анали-

затора

-J56

http://jurassic.ru/

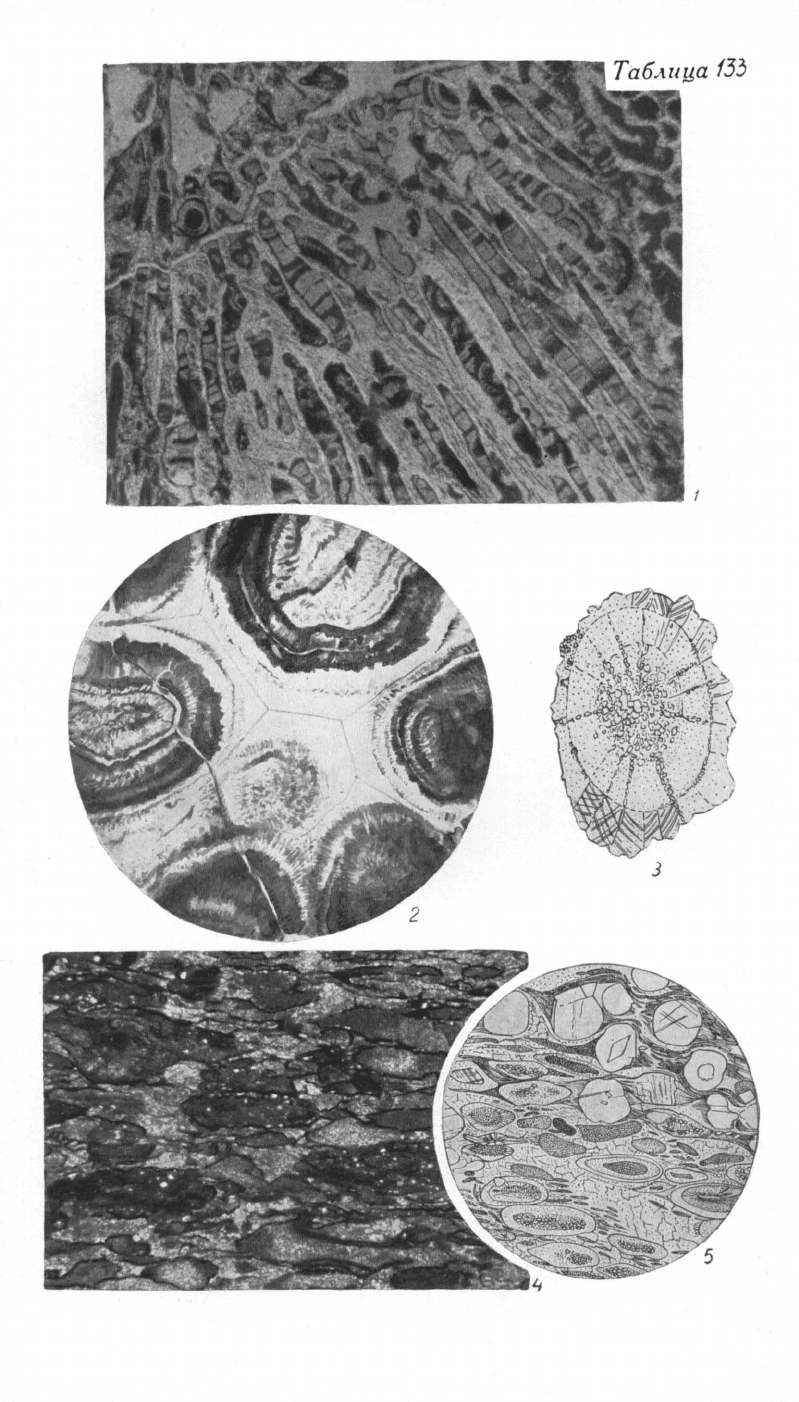

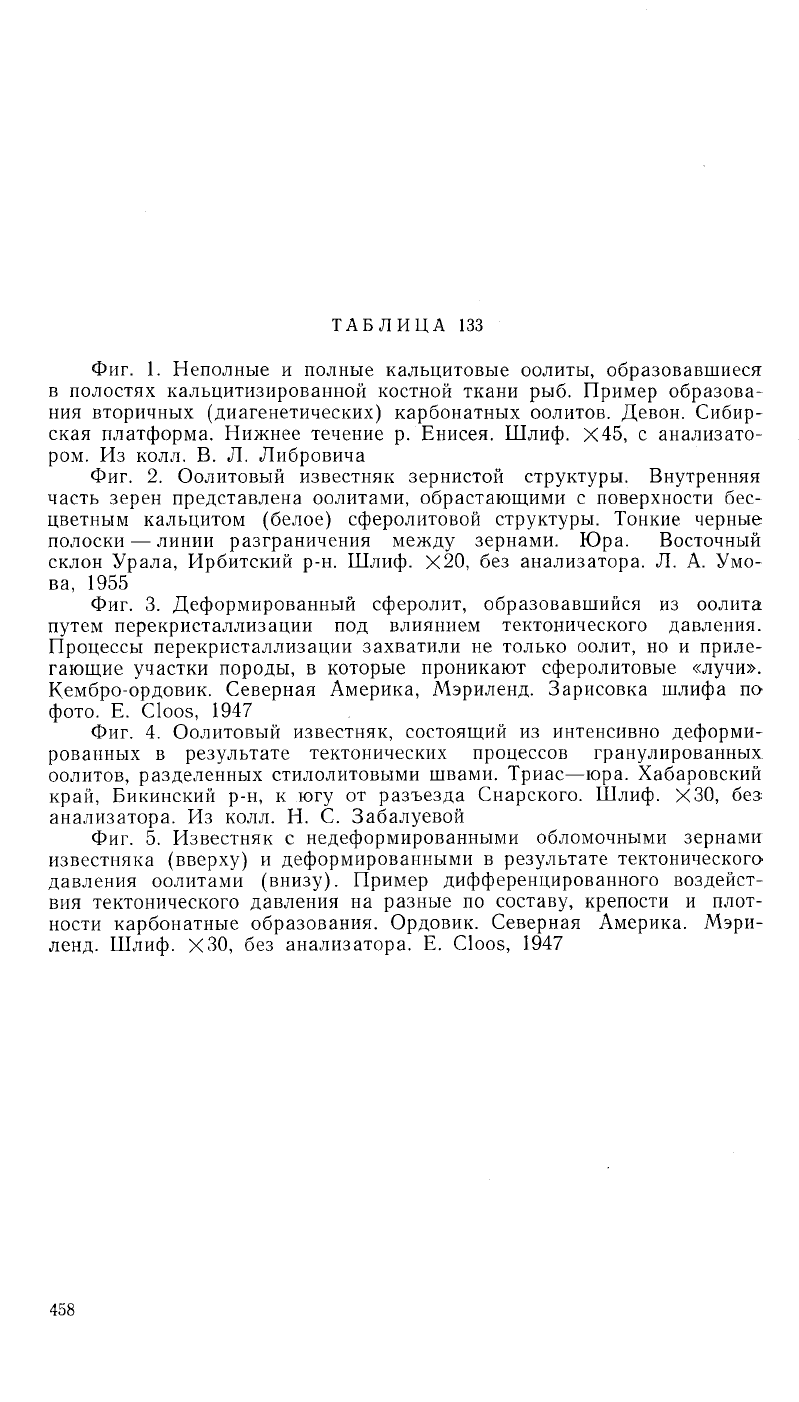

ТАБЛИЦА 133

Фиг. 1. Неполные и полные кальцитовые оолиты, образовавшиеся

в полостях кальцитизированной костной ткани рыб. Пример образова-

ния вторичных (диагенетических) карбонатных оолитов. Девон. Сибир-

ская платформа. Нижнее течение р. Енисея. Шлиф. Х45, с анализато-

ром. Из колл. В. Л. Либровича

Фиг. 2. Оолитовый известняк зернистой структуры. Внутренняя

часть зерен представлена оолитами, обрастающими с поверхности бес-

цветным кальцитом (белое) сферолитовой структуры. Тонкие черные

полоски — линии разграничения между зернами. Юра. Восточный

склон Урала, Ирбитский р-н. Шлиф. Х20, без анализатора. Л. А. Умо-

ва, 1955

Фиг. 3. Деформированный сферолит, образовавшийся из оолита

путем перекристаллизации под влиянием тектонического давления.

Процессы перекристаллизации захватили не только оолит, но и приле-

гающие участки породы, в которые проникают сферолитовые «лучи».

Кембро-ордовик. Северная Америка, Мэриленд. Зарисовка шлифа по

фото.

Е. Cloos, 1947

Фиг. 4. Оолитовый известняк, состоящий из интенсивно деформи-

рованных в результате тектонических процессов гранулированных

оолитов, разделенных стилолитовыми швами. Триас—юра. Хабаровский

край, Бикинский р-н, к югу от разъезда Снарского. Шлиф. ХЗО, без

анализатора. Из колл. Н. С. Забалуевой

Фиг. 5. Известняк с недеформированными обломочными зернами

известняка (вверху) и деформированными в результате тектонического

давления оолитами (внизу). Пример дифференцированного воздейст-

вия тектонического давления на разные по составу, крепости и плот-

ности карбонатные образования. Ордовик. Северная Америка. Мэри-

ленд. Шлиф. ХЗО, без анализатора. Е. Cloos, 1947
