Бажант В. Силиконы - кремнийорганические соединения, их получение, свойства и применение

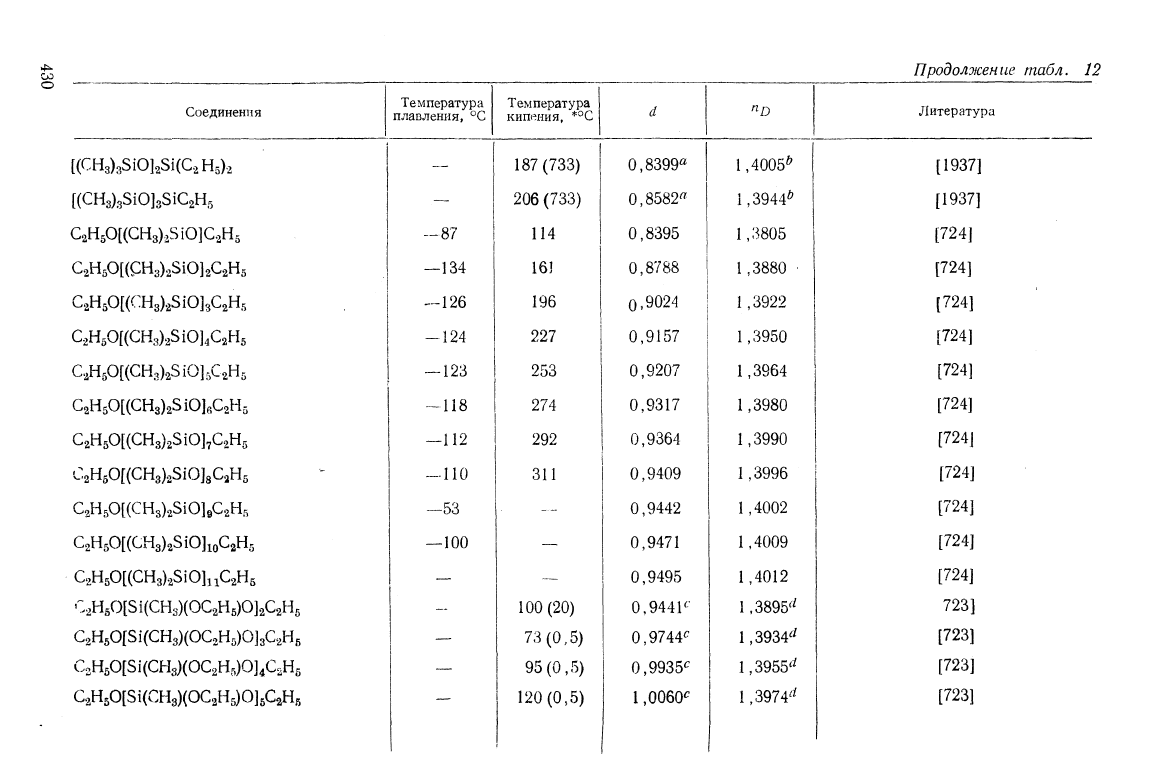

Продолжение табл. 12

Соединения

1_

[(СНз)з8!0]281(СгН5).2

[(СНз)з8Ю1з81С2Н,,

С2Н50[(СНз),5Ю]С.,Н5

С2Н50(((:Нз)23Ю]2С2Н5

С2Н50[(СНз)гЗЮ]зС2Н5

с.,и,0[(сп,).,ЪхО],с^щ

С.,Н80[(СНз)23Ю]5С2Н,

С2Н50[(СНз)25ЮЬС2Н5

С2Н50[(СНз)23Ю],С2Нб

С.2Н50[{СНз)2810]зС2Н5

СзН50[{СНз)г8Ю]вС2Н5

С2Н50[(СНз)23Ю]х„СЛ

С2Н50[(СНз)2810]пС2Нб

С2Н50[31(СН8)(ОС2Н5)0]2С2Н5

С2Н50[81(СНз)(ОСгН5)0]зС2Н5

С.Н^0[5,\(СНз)(0С^Я^)0]^О^^

С2Н50[31(СНз)(ОС2Н5)0]АН„

Температура

плавления, °С

—

-87

—134

--126

-124

-123

-118

—112

-ПО

—53

— 100

—

-

—

Температура

кипения, *°С

187(733)

206(733)

114

161

196

227

253

274

292

311

1,

—

100(20)

73(0,5)

95(0,5)

120(0,5)

й

0,8399^

0,8582^

0,8395

0,8788

0,9024

0,9157

0,9207

0,9317

0,9364

0,9409

0,9442

0,9471

0,9495

0,9441^'

0,9744^

0,9935^^

1,0060^

П[)

1,4005^

1,3944^

1,3805

1,3880

1,3922

1,3950

1,3964

1,3980

1,3990

1,3996

1,4002

1,4009

1,4012

1,3895^^

1,3934^

1

1,3955^^

1,3974^^

Литература

[1937]

[724]

723]

[723]

1 [723]

[723]

И:)

00

О

со

-*<

о

со

С!)

ГО

го

т:^

СО

со

см

со

^^

00

сч

»п

•^

от"

<о

0>1

«^00 1^

т^

—•^-

'<^^ см —•

—•см

^-^см

о

-см

со

о

г:*-

о ^

•—'^^

о"""* '^

^'00

^-

СГ>

•СО

1^00 со

см

ю

оо

со

00

ю

со

СП

со

см

со

оо

Ю

СО

00

ю

1^

со

-

.СО

С?^

-гГ '-^

00 00

СМ

ю .__

^

^ЮСМ

^"соо-*

ь—1"^

'-^ см

ПН

со

С15

со

^

см

_

о

см см'

см см 2оГ

Е2

см см сч см '-^

^ 21.

^ ^ 2

ю

со

00

со

I -.

со

см

00 00

о '?1^

со со

о

см 00

о

см со

^

'^

см

г^

•г-^

-^

^

с^

^

сг>

со

о

00

«5

1^

1

СО

ТН

1>-

«

00

1^:1

со

Г'

«3

« ?3 « ^

ю 4й о г- т-н со

СО

Ю 00 о Г^ СО

05

00 00 СТ» СП о

с^

1^ [>• ^^ |>- 00

ос?ооооо"о

о

?:^

^

СЧ

Г^

с:^

«Й*

СО

00

г-

ь-

^

00

г^

со

о

со

О^

1

!

ю

СУ>

ю

^

,-<

ю

со

,-ц

<—ч

ю

г^

г-

'"^

ь-

см

,—•

о

см

1

00

С7>

СОСОСМГ--'-<Ю01^СМ

СО а>

^»>-а500'—•ОСО'г:Г<СО

С15 со

^^^^смсмсмсмса

ся см

I

!

111111

о

е о о X

п:

.-.

ел

сл сЯ 00 у, У- ^

XXX

и

о о

^

X X г^

II

X

и

(Л

X

<м

и

1*

X

а;

со

X

^м

и

ал

X

а;

(Л

X

и

X

о

со

3

со

X

(М

и

X

и

у

•ч—'

ел

X

(М

и

X

и

сЬ

Г1

СЛ

х"

Р

со

X

со

а;

ел

•л

X

и

X

3»

т

X

(М

о

у

гЛ

X

сч

о

а;

со

1Я

X

(М

и

X

с;

ел

1Я

X

и

433

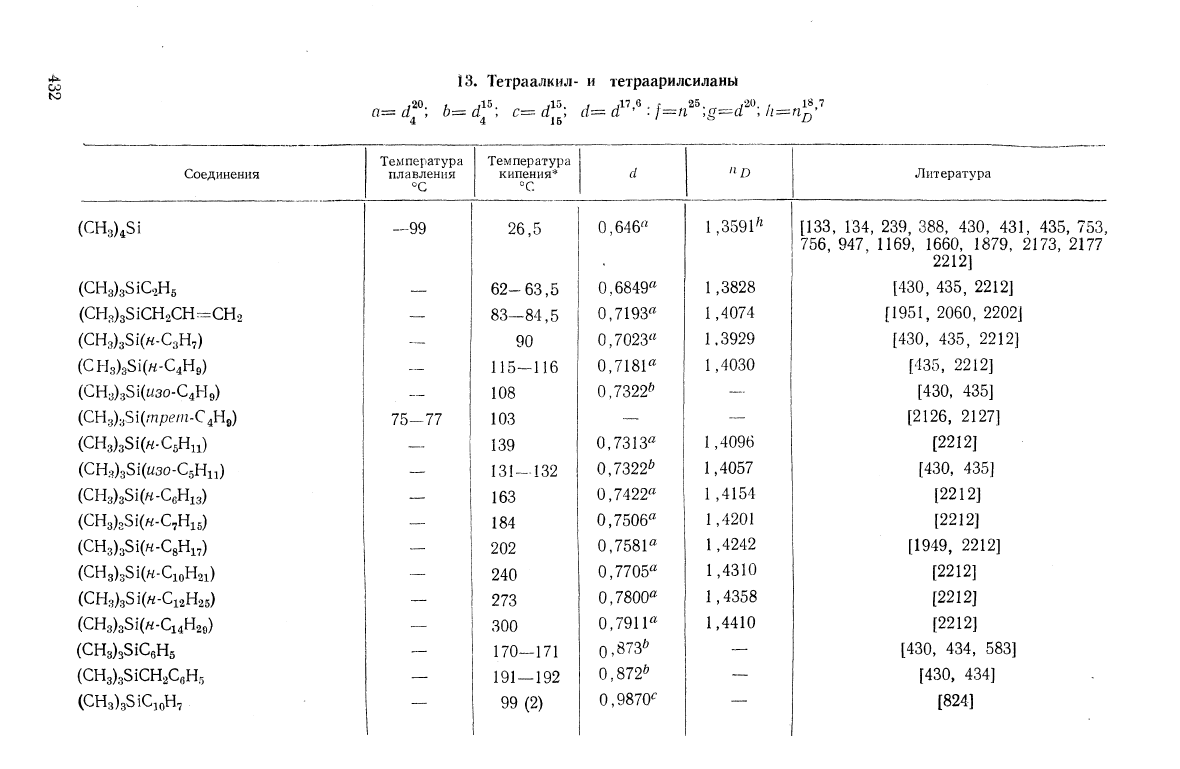

13.

Тетраалкил-

и

тетраарилсиланы

6=

Г

С

с1=^а'

.

(•

25.

,20.

- 18

7

Соединения

(СНз)451

(СНз)з81С2Н5

(СНз)з51СН2СН:=СН2

(СНз)з51(я-СзН,)

(СНз)з81(я-С4Н9)

(СНз)з51(1/30-С4Н9)

{СЩ.^Щтреп1-С^Но)

(СНз)з51(я.С5Ни)

1

(СНя)з51(^^зо-С5Нп)

(СНз)з51(я-СбН1з)

'

(СНз)г81(я-С,Н15)

(СНз)з51(я-СзН1,)

(СНз)з51(я-С1оНол)

(СНз).з51(Я-С12Н25)

(СНз)з51(Я-С14Н2,)

(СНз)з51СбН5

(СНз)з51СН2СеН.,

(СНз)з31С1оН7

Температура

плавления

°С

—99

_

—

—-

—

75-77

—

__

—

__

—

—-

—

__

—

__

1

Температура

кипения*

°С

26,5

62-63,5

83—84,5

90

115-116

108

103

139

131-132

163

184

202

240

273

300

170—171

191 — 192

99

(2)

с1

0,646«

0,6849^

0,7193«

0,7023"

0,718Р

0,7322^

—

0,7313"

0,7322^

0,7422"

0,7506"

0,7581"

0,7705"

0,7800"

0,7911"

0,^73^

0,872^

0,9870^

по

1,3591^

1,3828

1,4074

1.3929

1,4030

--

—

1,4096

1,4057

1,4154

1,4201

1,4242

1,4310

1,4358

1,4410

—

Литература

[133,

134, 239, 388, 430, 431, 435, 753,

756,

947, 1169, 1660, 1879, 2173, 2177

2212]

[430,

435, 2212]

[1951,

2060,

2202]

[430,

435, 2212]

[435,

2212]

[430,

435]

[2126,

2127]

[2212]

[430,

435]

[2212]

[1949,

2212]

[2212]

[430,

434, 583]

[430,

434]

[824]

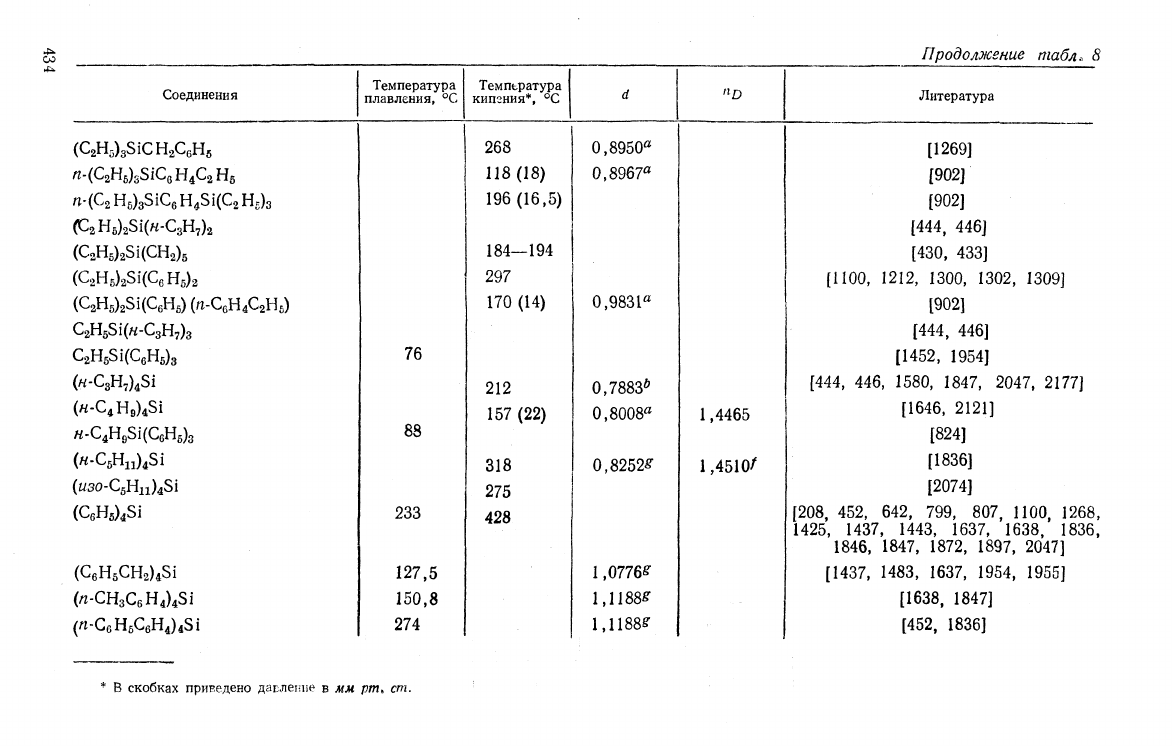

продолжение табл. 8

Соединения

(С2Н,)з8!СН2СеН5

п-{С^Ща81С,ЩС^Н,

п-{С^Щ^1СеН^ЩС^Щя

(С2Нб)251(Н-СзН,)2

(СА)251(СН2)5

(С^Н,)^5ЦС,Щ2

(С2Н5)25!(СбН5)(п-СеНАН5)

С2Н551(Н-СзН,)з

С2Н551(СдН5)з

(н-СзН,)451

(Н-С^Нв)*»!

(«-С5Н„)451

(изо-С5Нп)451

(СбН5)451

(СвН5СН2)451

(п-СНзСбН4)431

(«-СсН5СбН4)«81

Температура

плавления,

°С

76

88

233

127,5

150,8

274

Температура

кипения*,

°С 1

268

118(18)

196(16,5)

184—194

297

170 (14)

.

212

157 (22)

318

275

428

а

0,8950«

0,8967«

1 0,983Р

0,7883*

'

0,8008«

0,8252^

1,0776^

1,1188^

1,1188§'

^'о

1,4465

1,4510/

Литература

[1269]

[902]

[444,

446]

[430,

433]

[1100, 1212, 1300, 1302, 1309]

[902]

[444,

446]

[1452,

1954]

[444,

446, 1580, 1847, 2047. 2177]

[1646, 2121]

[824]

[1836]

[2074]

[208,

452, 642, 799, 807, 1100, 1268

1425,

1437, 1443, 1637, 1638, 1836

1846,

1847, 1872, 1897, 2047]

[1437,

1483, 1637, 1954, 1955]

[1638,

1847]

[452,

1836]

*

в

скобках приведено дап-леппе

в мм рт, ст.

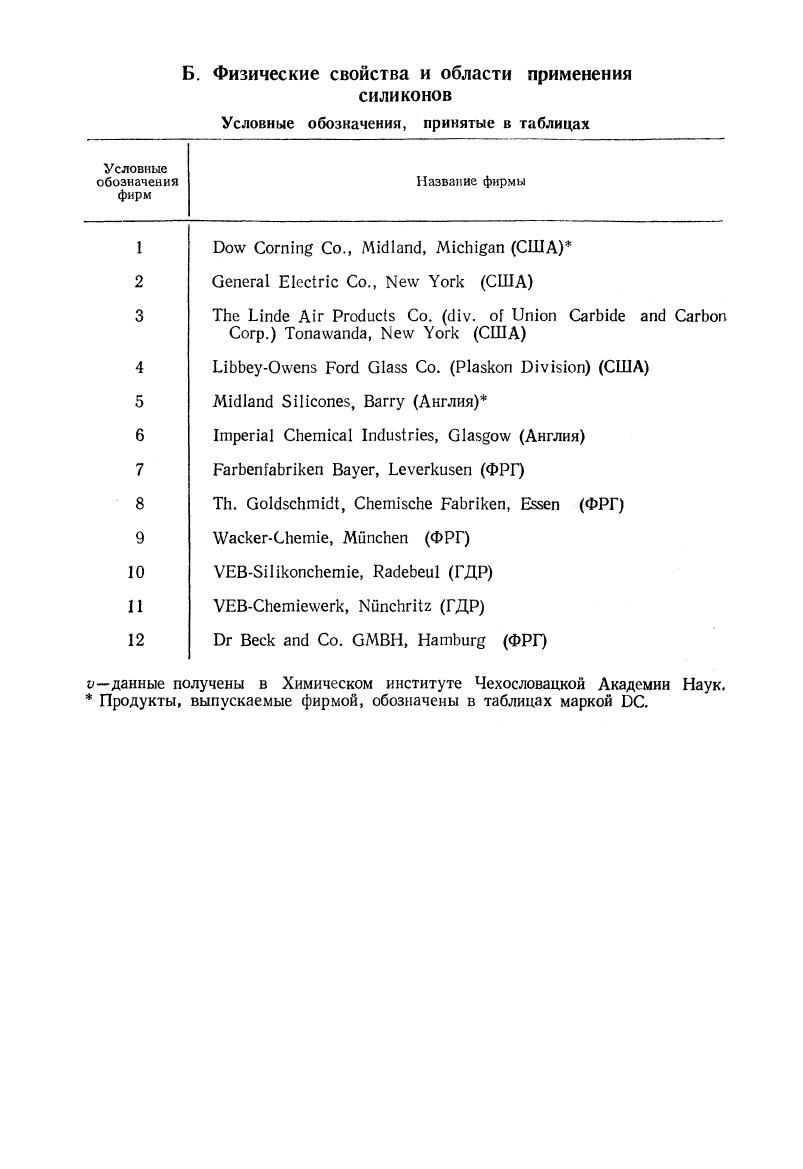

Б.

Физические свойства и области применения

силиконов

Условные обозначения, принятые в таблицах

Условные

обозначения

фирм

1

2

3

4

5

6

7

8

9

10

11

12

Название фирмы

^о^V Согп1п^ Со., М1(^1апс1, МхсЫ^ап (США)*

Сепега! Е1ес1г1с Со., Ые\у Уогк (США)

ТЬе Ыпс1е А1г Ргос1ис{5 Со. (с11у. оГ ип1оп

СатЪЫе

апс! СагЬоп

Сотр.) Топа\Vап(^а, Ые\у Уогк (США)

Ь1ЬЬеу-0\уепз роМ Скзз Со. (Ркзкоп В1У1§1оп) (США)

М1(11ап(1 ЗШсопез, Ваггу (Англия)*

1трег1а1 СЬет1са1 1п(1из1г1е5, С1аз§о\у (Англия)

РагЬепГаЬг1кеп Вауег, Ьеуегкизеп (ФРГ)

ТЬ.

СоЫ5сЬгп1(11, СЬет1зсЬе РаЬг1кеп, Еззеп (ФРГ)

Шаскег-СЬет1е, МйпсЬеп (ФРГ)

УЕВ-5ШкопсЬет1е, Кас1еЬеи1 (ГДР)

УЕВ-СЬет1е\уегк, ЫйпсЬг112 (ГДР)

Ог Веек апс1 Со. ОМВН, НатЬиг^ (ФРГ)

о—данные получены в Химическом институте Чехословацкой Академии Наук.

* Продукты, выпускаемые фирмой, обозначены в таблицах маркой ВС.

О)

К5

оо

ю

»—

•— ^-*

о

СП

о о о

О

О О О

о

о о^^

*т]

^ ^ л

*т5

^

сЬ

<Ь

со

сЬ сЬ

со

с

со

со со со со со I

со

со со со со

сг>

а^

(ла^

ел

^— СП ОО •— 4^^

О

О О О О

слсл

слоОООО

оооо

^

М

и и и о к

сосососососососЬсо^Й

ОООООООООО^ОООООООр;-

^

7* Т* 7"

Т

"^

*

г г- г

Г-е- "^

г со

юД*

4^-

^ ^а

)сл

ел

о

г г г^ г-г

с

Н Н Н Н Н

^

2:2:2 Д.

о.

>

< «ьо о

с

I

I I СД

оо --^

ю

о

О'о

о

;

оооааосаоо

пооопооооо

^ою^о^о^о^о^о^о^о^о

оооооооооо

ООН-

•—СПООЮ^-СЛЬО'—'

оюооспооооо

о

СП

о о о о о

о

о о

о

СД

о

саооо

о п о о

о

ю

ю ю ю ю

ооо

оо

о

ооо о

ОО

ю

—

.—о

о

СД

о

С75

от

оо —

о

ю^

о СП

о

СД

00

Ю ^

ооооспоосдьо^—

оооооооооо-

1—00

—

о

о о

4^^

оооо

о

ю

.—

^

ел

оо—

о

ирй-ОООО^^^ОО^^

о

о о о о I о

ь-*^

оо

•<1

СД

о

"О ьо

ю

СД

оо

ю

—

ООСДОСДСДОФ»

(•о

I

00

I

СД СП СД

СД

I

со со со

00

со СД

о

05

оооо

оя о

Ъ1

ел

СД СП СП

•

о

СД

со со со со

00 ^;^

-ч

со

со СД

00 I

Ч!

со

о

оооооооо ооооооо ^о

^о

о ^э

Ъч'сд

05

СД

Ъ)

СД

Ъя СП С:5

05

СП СТ5

0>

С75

05 05 СД ел СД

С0ЮОС0ОС0^10

—»—ООЮЮЮЮОСОСО^

ООй^С000500

^

ел

4^^ч4^-

00 00

СД н—

00 05

•<1

^-*

со

со со со

0>

05

С75

О)

со

-Ч

СП

•^

Й

й Й Й 1

ооо

о

СД-

-

Ю

со

I

оо 05

I

со 00

о

е^ 00

со

00

со

&

оо

со"1о

05

00 4^-

05СО

со

0050

-

05-

со

00

со

05

I --3

ооо

00

й-

й

со

05

00

оооооооо.ооооооооооо

о

'со'сО "сОСОСОСОсОСОСОСО

а^СЛ -^4 05-.1 -^а СП

05

ий^

^-^

^^

I

^05-ЧОСД

Ю10-4

Й| 1с^)0&ЙСДЙЙСД

Й

Й Й ?5

о оооо

"со "со со "со СО "со "со

со

о "со 'со

СО 00 00

ОО

00

-^^

О)-ч

^-VI-VI-^

^

05

СД

ел

•^ ь-

«;О;::|Й;Г2

со 00

СлО

00 N5

Ю

^-00 СД

о о 00

0> •— 10 00 •--

мм

I

М М

5

00

05 00

) 41»

Ю

4^

ЬО

Ю

4^

Ю н^

I

I I

Ф^

4^ 4^

4^^

оо

4^ 4^

4^*

4^

05

I

I I

СД

05 05

СД

о -VI

-VI -<1

00

-VI

00

СТ>

о

4^»- С75

05

00

МММ

М М

1

М

1

М 1

со со

оо

I

со

оо

СЛСДСДСЛСДСЛ0505

ооо

00

СД СД

о

СД

05

СД

I

Температурный

коэффициент

вяз-

кости

Удельный

вес при

25°.

г/сжЗ

плавления

текучести

М

М I

Ю —— со

оо

со

СД

со

о

К5

ю-

СЛ

М

М М I М I ! М М М I

05

ЮО ^

ЮК5

ЮО ооо I

СД

о о I I I

ооо

I I

при

760 мм\

рт. ст.

при 0,5

мм\

рт. ст.

ООСОСлОСО

00 СО 00 оо 00 00 оо 05 — 1 00 Ю

^?1:51:?'~*'

' гою

—ю-—ю—

- I I —00 '

СО

о о

ел 00

о

00

о

05--'05 -У!

I

05 оо

соеоооеоооооооюю—.

к-^-н-

— •— —

_~^-<105

050505050505054^^»—

00

ооо •<1 4Ь.

I

н- о*— 00 —

СП

о

оо оо

СЛ СЛ СД

ел "ел

ел

о

^00 со 00

00 Ю

I -^4^1

а,

а. й. а.

I

1

I I

ю

юьэ

юьоюю

со

со со со

I

ьэ ел 05 00

о 4^^

ооо

со

05

со со сосо со

I со

К500

СЛ О500

I 4^

о

Ю

4^»'

00

о

со

Й

о 2

яооа

а ^3

«

чр

•

о

со со

:

4^

СП

00

05

о

05

00

СОСОСОСОСОООО

О5СГ5С75С75СТ5ОК500

соел05оосоослсл

О

со

СП

н-

Ю

со

4^^

СЛ

•^

4^*- ^— СЛ

со

О-^

Ю — 00

объемного

расширения

на1°С, З'Ю"

4^»

4^

црй.

4:^.

1

ОООО

оо

00 со Ю

05

4^ о Ю

4:^ 4^1.

4^

4^^

ОООО

00

00 00

оо

(35

ел 4^

о

4:^

•^ I

о

о I

со -VI

со

05

^

к^ •^

.;и 45» 4^^ 45^ 4^.

4^ 4^ со СО

СО

00

СО СО СО

со

1

РООООООООСО

со

СОсООООО-V1

-д СО

со

оооо

со

оо

00

ю осо ^

4^

О ^

го

•^

ел ел СД со

гч:5

— о

>ю

ю ю

оо

М

I I

сооосоеоооооеооооо

00 "оо 00 "оо "-^ "-VI "о5 "41» "ю

ю

00

Ю

N3

Ю Ю Ю

^ 05

ел

4^ "45».

преломления

при 25''

теплопровод-

ности, 10—*

кал/см-сек-°С

I

1

ююююьоюьоююю

ьо

юьоьоюьо

со со со со

СД

05

-<1 -V^

Ь0С:5^_^

4::>.

оо

о оо

"оо со"оо со'оо

С75

-а -4 05

-чД

о

05

о

4^

00

4^

^^-ч1 ^^-^-V^

»^^>^О0^

05

ел

-ч300-<1-д-^]-ч1^-^О5О5

•ЧЮО5елСЛ4^4^Ю00СЛ

СП 4». *Р».

со

»—

Ю05

о Ю

00

Диэлектрическая

постоянная

при

103

гц

СЛ 41»

ь-

о

соо

1-4

м м м м м I I м м I

Удельная

теплоем-

кость,

кал/г

4^

со

^

!^ я

я

к о

22

§ 2

Торговая марка

Вязкость при различ-

ных температурах, сан-

тистоксы

20° 25° 38°

ж

н

(0

о о

Те]

Силиконовые масла:

АК

АЬ;

013

АН-б

Вауег

40

Вауег

100

Вауег

300

Вауег

500

Вауег

1000

5

20

50

100

400

500

Силиконовое

ное масло

Силиконовые

вспенивания

противопен-

ингибиторы

—

1

—

60

140

440

680

1 1400

5

20

50

100

1 ^^

200

500

1000

2000

—

5

—

17

—

•—

--

—

~

"""

0,58

Масло для смазки форм

Силиконовые масла

ОЕ 4018/50У

ОЕ 4018/500

ОЕ 4018/200

ОЕ 4018/500

ОЕ 4018/1000

ОЕ 4018/2000

Примечание: а—удельная теплоемкость при

20°;

6—температура кипения при

0,001

мм рт, ст;

438

—

0,961

0.966

0,970

0,969

0,970

0,917^

0,952^

0,965^

0,969«

0,971«

0,948«

—

1 —

—80

—62

-53

—49

от

-40

до

-60°

— 1

—

Продолжение табл, I

ратура, °С

о 2

А4 ~»

Потеря в весе

после 48 час.

нагревания, %

150°

250°

Коэффициент

о О) ^

X а.,

^

а

^

о о-

1Ял

о (М

5 ^

о '*

О (Г

X а

О)—^

к ^

а; о

><

О

Примечания

135

305

319

320

323

300

0,5

1360

110^

220

Вязкость до 1000

сантистоксов

Предотвращает вы-

деление пигмен-

тов из лаков

2,56'

2,59Я

Тангенс угла диэлек-

трических по-

терь=1Л0~*

1000

1,402^

0,39

Пеногасйтель для

минеральных ма-

сел,

синтетичес-

ких и природных

смол, клея, живи-

цы,

мыльных

растворов

-диэлектрическая постоянная при 50 гц я температуре

20°;

с/—потеря

в весе при температуре 71°.

439

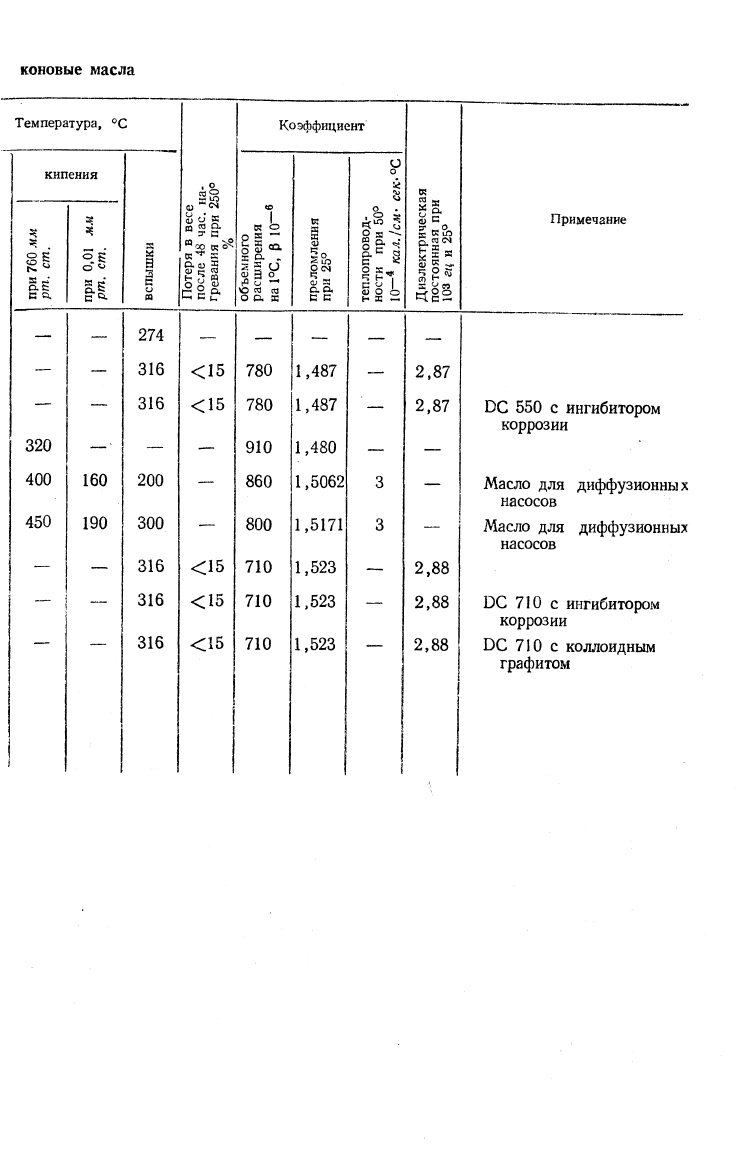

коновые масла

Температура,

^С

1 кипения

5^

о

с

320

400

450

О

^

160

190

к

о

п

274

316

200

300

316

1

О

сх

си

3

0)

с

^^

н

5 и

^

о ^

<15

Коэффициент

«о

К

О

^

е-

-

2

§ о

О)

а о

^а

3

—

юля

о

а я

780

910

860

800

710

к

I

2<^

си

Я

СО,

с

1,487

1,480

1,5062

1,5171

1,523

1

^^

о

!

^

&=

§

^§2

3

1

&

= я

2.87

2,87

2,88

примечание

ВС

550 с

ингибитором

коррозии

Масло

для

диффузионных

насосов

Масло

для

диффузионных

насосов

ВС

710 с

ингибитором

коррозии

ОС

710 с

коллоидным

графитом

2,

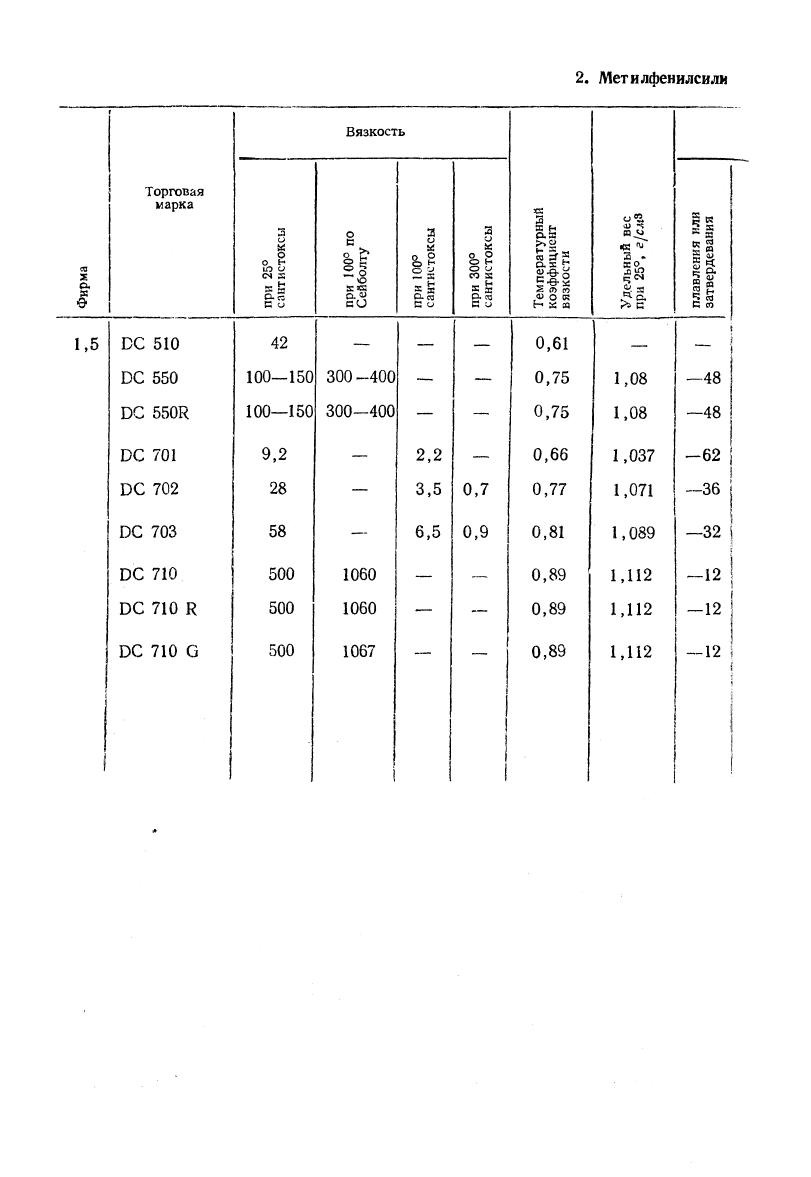

Метилфенилсилм

ш

р.

е

1,5

1

1 Торговая

1 марка

ВС 510

ВС 550

ВС 550Н

ВС 701

ВС 702

ВС 703

ВС 710

ВС 710 К

ВС 710 0

Вязкость

3

о

о н

42

1 100-150

100—150

9,2

28

58

500

В

о Й

2§

о

о, <и

СО

300

-400

300-400

1060

1067

2,2

3,5

6,5

2

о о

о н

о и

со к

-г.

Ь!

5 я:

1

&3

0,7

0,9

!

1

13

я н

ая

2 Я) со

,<1> о 0?

0,61

0,75

0,66

0,77

0,81

0,89

(О -?

•К

"^

КО

си 32

•^§-

1

1,08

1,037

1,071

1,089

1,112

с со

—48

-62

—36

—32

—12

-12

— 12

Бажант В. Силиконы - кремнийорганические соединения, их получение, свойства и применение

Подождите немного. Документ загружается.
