Средние температуры поверхности пламени (Т,, К)

Горючий материал Температура пламени

Торф, мазут 1273

Древесина, нефть, керосин, дизельное топливо 1373

Каменный уголь, каучук, бензин 1473

Антрацит, сера 1573

Горючие газы 1773 *

Температура самовоспламенения некоторых веществ (T

, К)

Материал ' Температура самовос-

пламенения

Картон серый 478

Войлок строительный 498

Ацетон 523

Этиловый спирт 568

Нефть 573

Бензин, керосин 573

Древесина сосновая 643

Дизельное топливо 653

Торф кусковой и брикетный 700

Мазут 738

Хлопок-волокно 883

Допустимая температура на теле человека 313 (40°С)

Учитываемая выражением (5.1), приведенная степень черноты

определяется по степени черноты факела пламени (s

) и степени чер-

ноты облучаемого материала (s

Степень черноты факела пламени (s

)

Материал Степень черноты

Каменный уголь, древесина, торф 0,7

Мазут, нефть i 0,85

Бензин, керосин, дизельное топливо 0,98

Степень черноты различных материалов (в

)

Материал Степень черноты

Сталь литовая 0,6

Сталь окисленная 0,8

Медь окисленная 0,95

Резина твердая 0,86

Резина мягкая 0,9

Дерево строганое, картон, торф 0,93

451

Материал Степень черноты

Толь кровельный ' 0,9

Эмаль белая, приплавленная к железу 0,8

Кожа человека 0,95

Взаимное размещение факела пламени и облучаемого тела учиты-

вается с помощью коэффициента \\/. Значение этого коэффициента

зависит от формы и размеров факела пламени, а также от расположе-

ния облучаемой поверхности по отношению к факелу пламени.

Для упрощения процедуры определения значения \\/ может быть

использован график, приведенный на рис. 12.1.

Вычисляемое по уравнению (5.1) значение плотности теплового

потока существенно зависит от продолжительности воздействия.

Минимально необходимая для возгорания материала плотность теп-

лового излучения, воздействующая на тело в течение определенно-

го времени, называется критической ((?

ЛК

р) и определяется в лабо-

раторных экспериментах. В табл. 12.1 приведены значения 0

лкр

для различных материалов при продолжительности воздействия

3,5 и 15 мин.

20 25 30 40 50 6070 80 90 100 150 200 250 300 400 500 600 700

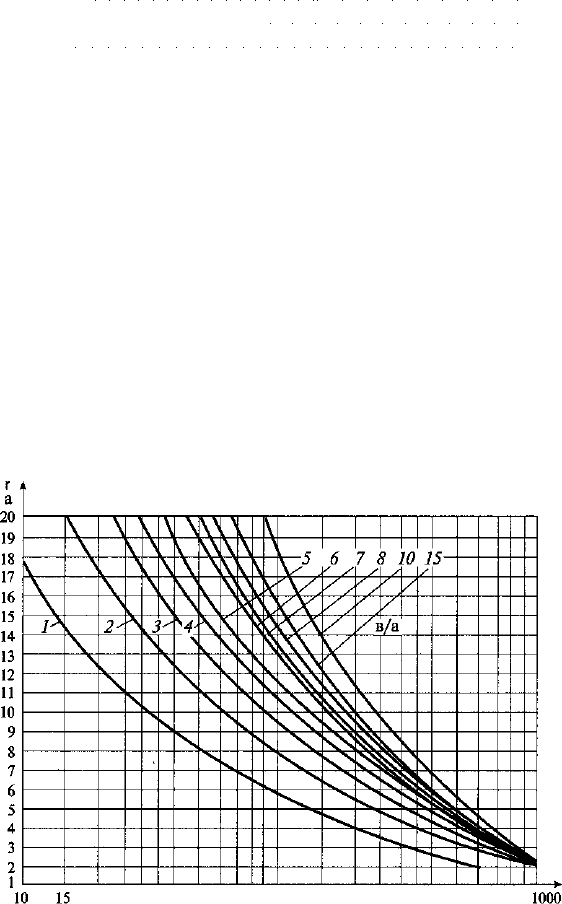

Рис. 12.1. Графики зависимости \\j от a, b (линейные размеры факела пламени)

и г (расстояние до точки возгорания)

452

Таблица 12.1. Значения критической плотности теплового потока, Вт/м

Материал

Qi.kd»

продолжительности облучения, мин

3 5

Древесина с шероховатой поверхно-

стью 20

600

500

900

Древесина,

окрашенная масляной

краской

700

300

500

Торф брикетный

500

300

Торф кусковой

600

300 9 800

Хлопок-волокно

11000

9700 7500

Картон серый

000

200

800

Стеклопластик

400

600

300

Резина

600

200

800

Горючие газы и огнеопасные жидко-

сти с температурой самовоспламене-

ния, °С (К)

250 523

7800 7290 5950

300 573

200

300 8100

350 623

600

200

000

400

673

800

000

800

= 500 773 — —

000

Человек без средств спец. защиты в

течение длительного времени 1050

в течение 20 с

4000

Сравнение значений (?

.к

полученных расчетом по формуле (6.1)

с данными из табл. 12.1, позволяет сделать вывод о возможности воз-

горания за заданное время или определить безопасные расстояния от

очага пожара при заданном времени воздействия.

Взрыв: физико-химические основы, виды ВВ, пожаровзрывоопас-

ность технологических процессов на производстве.

Взрыв — быстро протекающий процесс физического или химиче-

ского превращения веществ, сопровождающийся высвобождением

большого количества энергии в ограниченном объеме, в результате

которого в окружающем пространстве образуется и распространяется

ударная волна, способная создать угрозу жизни и здоровью людей,

нанести материальный ущерб и ущерб окружающей среде, стать ис-

точником ЧС.

Источником энергии при взрыве могут быть как химические, так

и физические процессы. В подавляющем большинстве взрывов ис-

точником выделения энергии являются химические превращения ве-

15—Белов

453

ществ, связанные с окислением. Установились определенные подхо-

ды и терминология при рассмотрении пожаров, взрывов и связанных

с ними проблем: в случаях, когда процессы окисления протекают

сравнительно медленно, без образования ударной волны, явления

рассматриваются как горение. Аналогичные процессы во взрывчатых

средах протекают значительно быстрее и определяются как взрывное

горение или взрыв.

Примерами взрывов, энерговыделение при которых обусловлено

физическими процессами, могут служить, во-первых, аварийное вы-

ливание расплавленного металла в воду, при котором испарение про-

текает взрывным образом вследствие чрезвычайно быстрой теплоот-

дачи, и, во-вторых, взрывы сжатых или сжиженных газов. В этом слу-

чае энергия, выделяющаяся при взрыве, определяется процессами,

связанными с адиабатическим расширением парогазовых сред и пе-

регревом жидкостей.

Суммарное выделение энергии при взрыве называется энергети-

ческим потенциалом взрыва и определяет его масштабы и последст-

вия. Существует много веществ, в которых в том или ином виде запа-

сено большое количество энергии, например в виде внутримолеку-

лярных или межмолекулярных связей. В нормальных условиях эти

вещества достаточно устойчивы и могут находиться в твердом, жид-

ком, газообразном или аэрозольном состоянии. Однако в результате

инициирующего воздействия (теплом, трением, ударом или ка-

ким-либо другим способом) в них начинаются экзотермические про-

цессы, протекающие с большой скоростью и приводящие к взрывча-

тому превращению. К взрывчатым веществам могут быть отнесены

любые вещества, способные к взрывчатому превращению, однако на

практике к ВВ относят вещества, обладающие следующими свойства-

ми:

— достаточно высокое содержание энергии в единице массы и

большая мощность, развиваемая при взрыве;

— пределами чувствительности к внешнему воздействию, обеспе-

чивающие как достаточную безопасность, так и легкость возбужде-

ния взрыва.

На промышленных предприятиях наиболее взрывоопасными яв-

ляются образующиеся в нормальных или аварийных условиях газо-

воздушные и пылевоздушные смеси (ГВС и ПлВС).

Из ГВС наиболее опасны взрывы смесей с воздухом углеводород-

ных газов, а также паров легковоспламеняющихся жидкостей. Взры-

вы ПлВС происходят на мукомольном производстве, на зерновые

элеваторах, при обращении с красителями, при производстве пище-

454

вых продуктов, лекарственных препаратов, на текстильном произ-

водстве.

Пожаровзрывоопасность производства определяется параметра-

ми пожароопасности и количеством используемых в технологиче-

ских процессах материалов и веществ, конструктивными особенно-

стями и режимами работы оборудования, наличием возможных ис-

точников зажигания и условий для быстрого распространения огня в

случае пожара.

Согласно НПБ 105—03, все объекты в соответствии с характером

технологического процесса по взрывопожарной и пожарной опасно-

сти подразделяются на пять категорий (табл. 12.2).

Таблица 12.2. Категории помещений и зданий по пожарной

и взрывной опасности

Категория помещения

Характеристика веществ и материалов, находящихся

(обращающихся) в помещении

А (взрывопожарная)

Б (взрывопожаро-

опасная)

В1— В4 (пожаро-

опасные)

Горючие газы, легковоспламеняющиеся жидкости с тем-

пературой вспышки не более 28°С в таком количестве, что

могут образовывать взрывоопасные парогазовоздушные

смеси, при воспламенении которых развивается расчетное

избыточное давление взрыва в помещении, превышающее

5 кПа

Вещества и материалы, способные взрываться и гореть

при взаимодействии с водой, кислородом воздуха или друг с

другом в таком количестве, что расчетное избыточное давле-

ние взрыва в помещении превышает 5 кПа

Горючие пыли или волокна, легковоспламеняющиеся

жидкости с температурой вспышки более 28°С, горючие

жидкости в таком количестве, что могут образовывать взры-

воопасные пылевоздушные или паровоздушные смеси, при

воспламенении которых развивается расчетное избыточное

давление взрыва в помещении, превышающее 5 кПа

Горючие и трудногорючие жидкости, твердые горючие и

трудногорючие вещества и материалы (в том числе пыли и

волокна), вещества и материалы, способные при взаимодей-

ствии с водой, кислородом воздуха или друг с другом только

гореть при условии, что помещение, в котором они имеются

в наличии или обращении, не относятся к категориям А или

Горючие вещества и материалы в горячем, раскаленном

или расплавленном состоянии, процесс обработки которых

сопровождается выделением лучистой теплоты, искр пламе-

ни; горючие газы, жидкости и твердые вещества, которые

сжигаются или утилизируются в качестве топлива

Негорючие вещества и материалы в холодном состоянии

15* 455

Обозначенные выше нормы не распространяются на помещения

и здания для производства и хранения взрывчатых веществ, средств

инициирования взрывчатых веществ, здания и сооружения, проекти-

руемые по специальным нормам и правилам, утвержденным в уста-

новленном порядке.

Категории помещений и зданий, определяемые в соответствии с

табл. 12.2, применяют для установления нормативных требований по

обеспечению взрывопожарной и пожарной безопасности указанных

зданий и сооружений в отношении планировки и застройки, этажно-

сти, площадей, размещения помещений, конструктивных решений,

инженерного оборудования и т. д.

Оценка поражающих факторов ЧС при взрывах. На практике чаще

других встречаются свободные воздушные взрывы, наземные (при-

земные) взрывы, взрывы внутри помещений (внутренний взрыв), а

также взрывы больших облаков ГВС.

К свободным воздушным взрывам относят взрывы, происходя-

щие на значительной высоте от поверхности Земли, при этом не про-

исходит усиления ударной волны между центром взрыва и объектом

за счет отражения. Избыточное давление на фронте и длительность

фазы сжатия т зависят от энергии взрыва (массы Сзаряда ВВ), высоты

центра взрыва над поверхностью Земли, условий взрыва и расстояния

R от эпицентра. Параметры взрыва подчиняются законам подобия

согласно следующим соотношениям:

=R^C

{

; т

=т, lJC

/С

где Q и С

—

массы первого и второго заряда; R

— расстояния до

рассматриваемых точек.

Предыдущее соотношение можно записать в виде

R=R/

4C* ,

где R — приведенное расстояние; С* — тротиловый эквивалент. Для

воздушных взрывов на высоте Н из условий подобия имеем

# = #/Vc,

где Я—приведенная высота.

Давление Р

(МПА) для свободно распространяющейся сфериче-

ской воздушной ударной волны

ДР

= 0,084/7? + 0,27/1? + 0,7л

в которой вид взрывчатого вещества учитывается тротиловым экви-

валентом.

456

Рис. 12.2. Волнообразование при воз-

душном взрыве:

Э — эпицентр взрыва; П — фронт падающей

волны; О —фронт отраженной волны; Г—

фронт головной ударной волны; Т— траекто-

рия тройной точки; А — зона регулярного от-

ражения; Б — зона нерегулярного отражения

Для ядерных взрывов величина С представляет тротиловый экви-

валент по ударной волне. Если обозначить С

— полный тротиловый

эквивалент, то для свободно распространяющейся в атмосфере удар-

ной волны воздушного взрыва С = 0,5 С

, а для наземного и призем-

ного ядерных взрывов — С = 2 • 0,5 С

Наземные и приземные взрывы. Если взрыв происходит на поверх-

ности Земли, то воздушная ударная волна от взрыва усиливается за

счет отражения. Параметры ударной волны рассчитывают по форму-

лам воздушного взрыва, однако величину энергии взрыва удваивают;

в случае конденсированных ВВ избыточное давление взрыва можно

рассчитывать по соотношению

А А

Ue'io"'

+ 4,3

Г(л0

2/3

+14,0

Глс]

г г

,г

где Р

— атмосферное давление, МПа; г—расстояние от центра

взрыва; С — мощность заряда, кг; г\ — свойства поверхности, на ко-

торой происходит взрыв. Значения коэффициента г| приведены

ниже:

Грунт средней плотности 0,6...0,65

Плотные глины и суглинки 0,8

Бетон 0,85...0,9

Стальные плиты 0,95...1,0

Более сложные процессы происходят при взрывах в приземных

слоях атмосферы. При этих взрывах образуются сферические воз-

душные ударные волны, распространяющиеся в пространстве в виде

области сжатия — разряжения (рис. 12.2). Фронт воздушной ударной

волны характеризуется скачком давления,температуры, плотности и

скорости частиц воздуха. При достижении сферической ударной вол-

ны земной поверхности она отражается от нее, что приводит к фор-

457

мированию отраженной волны. На некотором расстоянии от эпицен-

тра взрыва (проекции центра взрыва на земную поверхность) фронты

прямой и отраженной ударных волн сливаются, образуя головную

волну, имеющую фронт, нормальный к поверхности Земли и переме-

щающийся вдоль ее поверхности. Область пространства, где отсутст-

вует наложение и слияние фронтов, называется зоной регулярного от-

ражения, а область пространства, в которой распространяется голов-

ная волна,— зоной нерегулярного отражения.

С момента прихода фронта воздушной ударной волны в точку на-

земной поверхности деление резко повышается до максимального

значения АР

, а затем убывает до атмосферного Р

и ниже его. Период

повышенного избыточного давления называется фазой сжатия, а пе-

риод пониженного давления — фазой разрежения.

Действие воздушной ударной волны на здания и сооружения оп-

ределяется не только избыточным давлением, но и действием скоро-

стного напора воздушных масс, величину которого можно опреде-

лить по следующему соотношению:

ли =др

лр;/[(у-1)л^+2у],

для воздуха у = C

= 1,4, тогда

скф

АР

АР;/(АР;+7)

где АР'

= АР

/Р

АР

отр

=2АР

6А Pi

А Р

+0,72

Внутренний взрыв характеризуется тем, что нагрузка воздействует

на объект изнутри. Возникающие нагрузки зависят от многих факто-

ров: типа взрывчатого вещества, его массы, полноты заполнения

внутреннего объема помещения взрывчатым веществом, его место-

положения во внутреннем объеме и т. д. Полное решение задачи оп-

ределения параметров взрыва является сложной задачей, с ним мож-

но познакомиться в специальной литературе. Ориентировочно оцен-

ку возможных последствий взрывов внутри помещения можно про-

изводить по величине избыточного давления, возникающего в

объеме производственного помещения по НПБ 105—95.

458

Для горючих газов, паров легковоспламеняющихся и горючих

жидкостей, состоящих из атомов Н, О, N, CI, F, L, Вг, избыточное

давление взрыва

АР'=(Р

тах

~Р

)

Z 100 1

РЛВ С

сг

где Р

тах

— максимальное давление взрыва стехиометрической газо-

воздушной или паровоздушной смести в замкнутом объеме; опреде-

ляется экспериментально или по справочным данным, при отсутст-

вии данных допускается принимать равным 900 кПа; Р

— начальное

давление, кПа; допускается принимать равным 101 кПа; т

— масса

горючего газа или паров легковоспламеняющейся или горючей жид-

кости, поступивших в результате аварии в помещение, кг; Z— доля

участия взвешенного дисперсного продукта во взрыве; р

— плот-

ность газа, кг/м

; V

— свободный объем помещения, м

; определяет-

ся как разность между объемом помещения и объемом, занимаемым

технологическим оборудованием; если свободный объем помещения

определить невозможно, то его принимают условно равным 80 % гео-

метрического объема помещения; С

сг

— стехиометрический коэффи-

циент; К

— коэффициент, учитывающий негерметичность помеще-

ния и неадиабатичность процесса горения; допускается принимать

равным 3.

Избыточное давление взрыва для химических веществ кроме упо-

мянутых выше, а также для смесей

А Р =

Z 1

CBPB

(12.1)

где Н

— теплота сгорания, Дж;кг; р

— плотность воздуха до взрыва

при начальной температуре, кг/м

; С

— удельная теплоемкость возду-

ха, Дж/(кг • К); допускается принимать равной 1,01 • 10

Дж/(кг • К);

— начальная температура воздуха, К.

Избыточное давление взрыва для горючих пылей определяют по

формуле (12.1), где при отсутствии данных коэффициент Zпринима-

ется равным 0,5.

Расчет избыточного давления взрыва для веществ и материалов,

способных взрываться и гореть при взаимодействии с водой, кисло-

родом воздуха или друг с другом, проводят по формуле (12.1), прини-

мая Z= 1 и в качестве величины Н

энергию, выделяющуюся при

взаимодействии 1 кг вещества (с учетом сгорания продуктов взаимо-

459

действия до конечных соединений), или экспериментально в натур-

ных испытаниях.

Расчетное избыточное давление взрыва для гибридных взрыво-

опасных смесей, содержащих газы (пары) и пыли:

АР = AjPj + AjP

где AjPj — давление взрыва, вычисленное для газа (пара); АР

— дав-

ление взрыва, вычисленное для пыли.

Массы т

горючего газа (массу паров жидкости или массу взве-

шенной в объеме помещения пыли), поступившего в результате ава-

рии в помещения, определяют согласно НПБ 105—95 «Определение

категорий помещений и зданий по взрывопожарной и пожарной

опасности» или исходя из иных объективных экспертных оценок.

Взрыв (горение) газового облака. Причинами взрывов могут быть

большие газовые облака, образующиеся при утечках или внезапном

разрушении герметичных емкостей, трубопроводов и т. п. Процесс

взрыва или горения таких газовых облаков имеет рад специфических

особенностей, что приводит к необходимости рассмотреть эти про-

цессы отдельно. Образующиеся в атмосфере газовые облака чаще

всего имеют сигарообразную форму, вытянутую по направлению вет-

ра. Инициаторы горения или взрыва в этих случаях носят чаще всего

случайный характер. Причем воспламенение не всегда сопровожда-

ется взрывом.

При плохом перемешивании газообразных веществ с атмосфер-

ным воздухом взрыва вообще не наблюдается. В этом случае при вос-

пламенении газо- или паровоздушной смеси от места инициирова-

ния с дозвуковой скоростью будет распространяться «волна горения».

Так как распространение пламени происходит со сравнительно низ-

кой скоростью, в волне горения давление не повышается. В таком

процессе имеет место только расширение продуктов горения за счет

их нагрева в зоне пламени, и давление успевает выравняться по всему

объему. Медленный режим горения облака с наружной поверхности с

большим выделением лучистой энергии может привести к образова-

нию множества очагов пожаров на промышленном объекте.

При оценке разрушительного действия взрыва газового облака в

открытом пространстве необходимо определить избыточное давле-

ние (скоростной напор) во фронте пламени. Если пламя распростра-

няется от точечного источника зажигания в неограниченном про-

странстве, то оно имеет форму, близкую к сфере радиуса г, который

непрерывно увеличивается по закону

460
