38
установки в диапазоне мощностей до 250 кВт
эл
представлены ско-
рее недостаточно. Как это уже было отмечено при описании по-
казателей объемов реакторов, это связано с частично недостаточ-
ным обеспечением установок измерительными средствами.
Бросается в глаза тот факт, что установленная тепловая мощ-
ность БТЭЦ не намного превышает ее электрическую мощность.
Хотя и на большинстве установок отмечается более высокая теп-
ловая мощность при 500 кВт
тм
, чем при 300 кВт
тм
, тепловая мощ-
ность в диапазоне 250 кВт
тм
также находится в таких же пределах.
Это свидетельствует о том, что уже на заводе-изготовителе на
БТЭЦ установлен такой тепловой КПД, величина которого рав-
на электрическому или ненамного превышает его.
На изображении 3-6 представлен обзор установленных элект-
рических мощностей всех биогазовых установок в порядке воз-
растания, что позволяет получить представление об очень широ-
ком спектре установок, рассматриваемых в рамках программы.
БГУ 49 и 56 представлены на диаграмме с пониженным показа-
телем мощности, равном соответственно 500 и 1300 кВт
эл
, хотя в
рамках запланированного расширения уже установлены мощнос-
ти в 747 и 2112 кВт
эл
, которые в настоящий момент еще не ис-
пользуются.
На рассматриваемых установках осуществляется эксплуата-
ция 96 БТЭЦ, среди которых 53 оснащены газовыми и 43 - газо-
жидкостными двигателями. Это свидетельствует о тенденции к
использованию газовых двигателей. С одной стороны, это объяс-
няется таким размером установок, при котором применение газо-
вых двигателей считается целесообразным, а с другой стороны,
газовые двигатели используются и на оборудовании с установлен-
ной электрической мощностью от 180 кВт. Таким образом, предп-
риятия, занимающиеся эксплуатацией биогазовых установок, ста-
новятся независимыми от использования запального топлива, раз-
витие стоимости которого оценить довольно сложно. Как прави-
ло, применяются только газовые (60% всех установок) или только
газожидкостные двигатели (30 % всех установок). На 6 установ-
ках (10 %) используются оба типа двигателей. Количество уста-
новленных БТЭЦ варьирует от 1 до 3, причем на 50 % установок
смонтирована одна БТЭЦ, а другие 50% БГУ имеют 2 или 3 БТЭЦ.

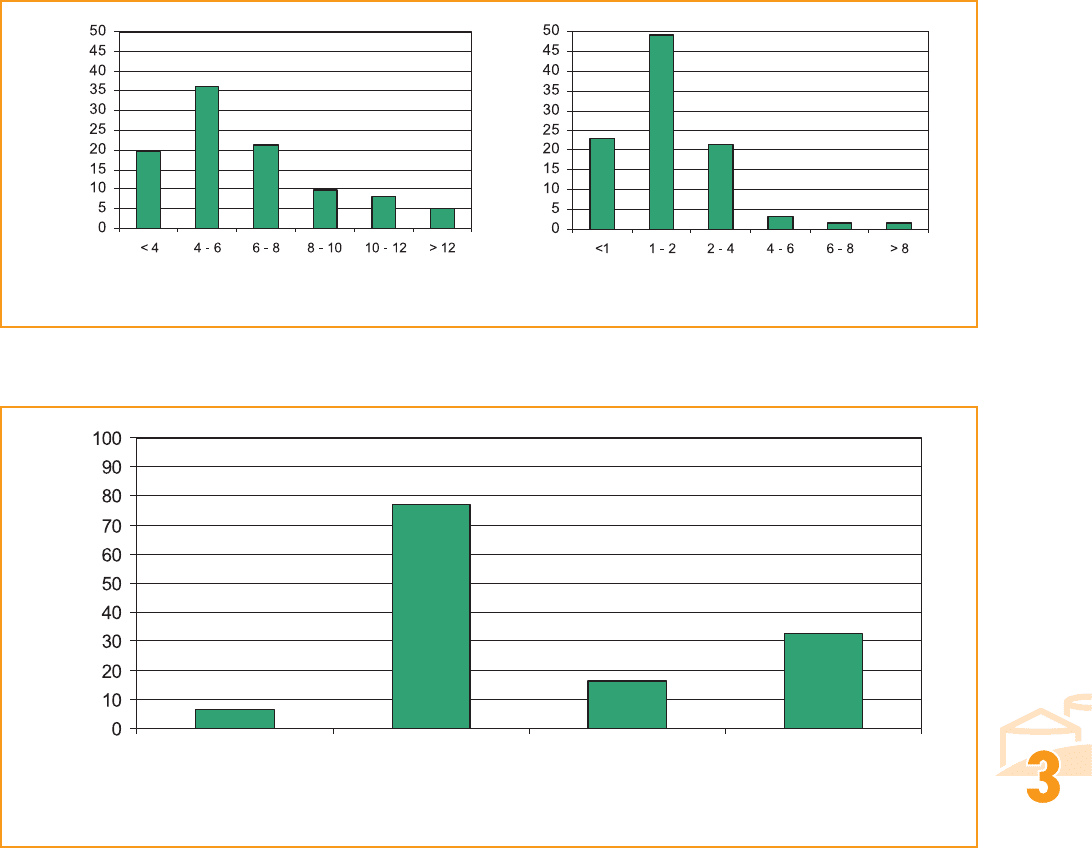

Данные по удельному рабочему объему демонстрируют,
сколько рабочего объема имеется в наличии на 1 кВт установлен-
ной электрической мощности. Здесь показания по установкам на-
ходятся в диапазоне от 1,0 до 13,1 м
3
раб. об./кВт
эл
(БГУ 47 и БГУ
19) (изображение 3-7, слева). Частота распределения указывает
на основную группу установок с показателями от 4 до 6 м
3
раб.
об./кВт
эл
, в которой находится 36 % всех БГУ. Здесь следует от-
метить тенденцию к эксплуатации установок с небольшим рабо-
чим объемом на 1 кВт установленной мощности, что должно спо-
собствовать достижению высокой эффективности при эксплуата-
ции оборудования.
Использованию тепловой энергии, получаемой при выработ-
ке электроэнергии, придается все более важное значение (см. изоб-
ражение 3-8). 7 % установок применяют тепло только для самой
биогазовой установки, все остальные БГУ используют вырабаты-
ваемую тепловую энергию дополнительно для отопления част-
ных домовладений или хозяйственных комплексов расположен-
ных рядом сельскохозяйственных предприятий. 30 % установок
обеспечивают теплом также и внешних потребителей. Прежде
всего речь идет о расположенных поблизости жилых домах, суш-
ке древесины, лекарственных трав и осадков сточных вод. БГУ
20, 36, 47, 53, 56 и 62 запитывают вырабатываемым теплом мест-
ную сеть теплоснабжения или подают его на нужды обществен-
ных учреждений. БТЭЦ биогазовой установки 07 находится на
расстоянии 500 м от деревни, и получаемая тепловая энергия от-
водится в местную сеть теплоснабжения. Степень утилизации вы-
рабатываемой тепловой энергии будет представлена в гл. 3.2.8.5.
3.2 Эксплуатационные характеристики
3.2.1 Оборот субстрата
В зависимости от различных размеров рассматриваемых биога-
зовых установок общие показатели годового оборота субстрата
