т. е. на систему связанных между собой вертикальных опор —

колонн 1, 6 и горизонтальных балок 5, ригелей или прогонов, на

которые укладываются плиты перекрытий и покрытия 3.

По виду и размерам строительных изделий различают здания

из мелких блоков и штучных элементов (мелкие стеновые блоки

и камни, перемычки проемов и косоуры и т. д.), которые при-

меняют главным образом в малоэтажном строительстве, и зда-

ния из крупноразмерных элементов — крупноблочные и

крупнопанельные.

В крупноблочных зданиях наружные и внутренние стены

состоят из крупных блоков — межоконных и перемычных, ко-

торые и воспринимают нагрузку от перекрытий и кровли.

Крупнопанельные здания монтируют из крупноразмерных

плит заводского изготовления — панелей, из которых на строи-

тельной площадке собирают наружные и внутренние стены,

перекрытия, перегородки, лестничные марши, балконные пло-

щадки.

Основные конструктивные элементы зданий — типовые строи-

тельные изделия (рис. J8.3). Конструктивным элементам (изде-

лиям) присвоены буквенные обозначения — марки. Марки

строительных изделий, которые проставляют на рабочих чертежах

и схемах расположения элементов сборных конструкций, состоят

из начальных букв названий соответствующих элементов.

Марки некоторых элементов конструкций (изделий)

Балки......................................Б Панели стеновые..............~........................ПС

Балки подкрановые...............БК Перемычки.................................................ПР

Балки стропильные...............БС Плиты перекрытий, покрытий..................П

Балки фундаментные............БФ Площадки лестничные..............................ПЛ

Блоки стеновые.....................СБ Связи вертикальные..................................ВС

Двери......................................Д Связи горизонтальные...............................ГС

Каркасы арматурные: Сетки арматурные.....................................С

плоские ..„...............................КР Стойки........................................................СК

пространственные.................КП Фермы стропильные..................................ФС

Колонны.................................К Фундаменты................................;..............Ф

Окна.......................................ОК Фундаментные блоки................................ФБ

Марши лестничные...............МЛ Фундаменты под оборудование................ФО

Панели перегородок..............РГ

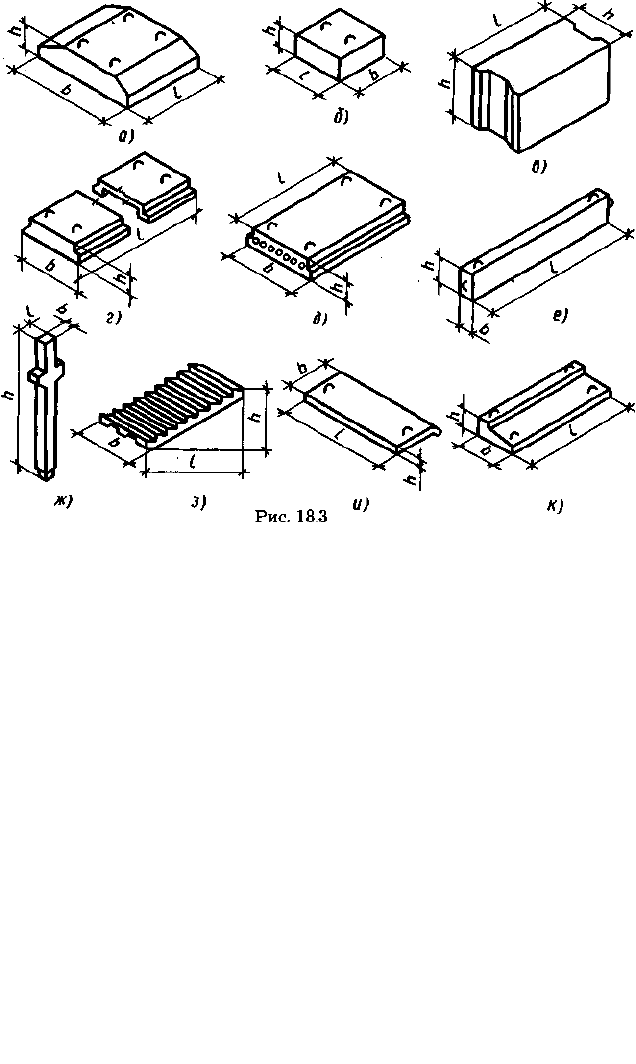

На рисунке 18.3 представлены: а — фундаментный блок;

б, в — стеновые блоки подвала; г — настил перекрытия; д —

плита перекрытия с круглыми отверстиями; е — ригель или про-

гон; ж — колонна; з — лестничный марш; и — мозаичная про-

ступь (деталь лестничного марша); к — балконная плита.

378

Графические обозначения материалов в сечениях и на видах

строительных деталей и конструкций установлены ГОСТ

2.306—68 и приведены в прил. 10 и 11.

Расстояние между параллельными прямыми линиями штри-

ховки выбирают в зависимости от площади штриховки в преде-

лах 1... 10 мм, и оно должно быть одинаковым для всех сечений

данной детали.

Обозначения строительного материала на чертежах фасадов

зданий или их элементов наносят не полностью, а только не-

большими участками, по контуру или пятнами внутри конту-

ра. Обозначения материалов не применяют на чертежах, если

нет необходимости указывать материал (например, в монтаж-

ных чертежах-схемах), если материал конструкции однороден

или размеры изображений на чертеже не позволяют нанести

условное изображение материала.

Условные графические изображения элементов зданий и сани-

тарно-технических устройств (ГОСТ 21.107—78). На планах и раз-

резах зданий, кроме оконных и дверных проемов, показывают

санитарно-техническое оборудование: ванны, унитазы, умываль-

379

ники, душевые кабины, дымовые и вентиляционные каналы

и т. п. Эти конструктивные элементы и оборудование выпол-

няют на планах в виде условных графических изображений, на-

носимых в масштабе чертежа.

18.3. Основные требования к рабочим

строительным чертежам

Рабочие чертежи выполняют в минимальном объеме, дос-

таточном для производства строительно-монтажных работ и из-

готовления строительных изделий.

При разработке рабочих чертежей обеспечивают:

оптимальное использование типовых и повторно применяе-

мых рабочих чертежей;

применение рационально ограниченной номенклатуры из-

делий, марок сортаментов;

выполнение, как правило, групповых и базовых рабочих

чертежей изделий;

применение установленных в государственных стандартах уп-

рощенных и условных графических изображений, а также ус-

ловных обозначений;

выполнение чертежей в минимальных масштабах в зависи-

мости от сложности изображений, но обеспечивающих четкость

изготовленных с них копий;

возможность повторного использования рабочих чертежей;

возможность механизации и автоматизации обработки ра-

бочих чертежей;

применение новых прогрессивных способов выполнения ра-

бочих. чертежей.

Масштабы. Масштаб на чертежах не проставляют, за ис-

ключением изделий и случаев, оговоренных в соответствую-

щих стандартах СПДС. Их выбирают в соответствии с ГОСТ

2.302—68. Архитектурно-строительные рабочие чертежи жи-

лых и общественных зданий выполняют в следующих мас-

штабах:

генеральные планы - 1:5000, 1:2000, 1:1000, 1:500;

планы этажей, подвала фундаментов и кровли, фасады зда-

ний, монтажные планы этажей и перекрытий — 1:100, 1:200;

разрезы, планы секций, фрагменты планов и фасадов —

1:50, 1:100;

изделия и углы — 1:5, 1:10, 1:20.

380

Изображения. Изображения — виды, разрезы и сечения на

рабочих чертежах — выполняют в соответствии с требованиями

ГОСТ 2.305—68 ЕСКД и следующими дополнительными тре-

бованиями.

В рабочих чертежах основного комплекта направление

взгляда для разрезов принимают по плану снизу вверх и спра-

ва налево.

Не допускается изображение до оси симметрии симметрич-

ных планов и фасадов зданий или сооружений, схем располо-

жения элементов конструкций, планов и схем расположения

технологического и энергетического, санитарно-технического

и другого оборудования.

Расположение видов, разрезов, сечений, фрагментов и уз-

лов на листах принимают в последовательности их нумерации

слева направо и (или) сверху вниз.

Координационные оси. Здание или сооружение в плане рас-

членяется осевыми линиями на ряд элементов. Эти линии,

определяющие расположение основных несущих конструкций

(стен и колонн), называются координационными осями, продоль-

ными и поперечными.

Координационные оси каждого отдельного здания или соору-

жения (рис. 18.4) наносят на изображение тонкими штрих-

пунктирными линиями с длинными штрихами и обозначают

арабскими цифрами или прописными буквами русского алфавита

(без пропусков), за исключением букв з, й, о, х, ъ, ы, ь, в

кружках диаметром 6—12 мм. Размеры шрифта для обозначе-

ния координационных осей в полтора-два раза больше, чем

размер цифр размерных чисел в том же чертеже.

®@

Щ)

=ГГп

"ТР

I j 111 I

<М> <£><£) 6 <£) <Ь

Рис. 18.4

381

<2Ъ-

---©

Цифрами обозначают (см. рис. 18.4 — оси 1 — 10, на рис.

18.13 — оси 10, 12) координационные оси по длинной стороне

здания с большим количеством координационных осей. Последова-

тельность цифровых и буквенных обозначений координацион-

ных осей принимают по плану слева направо и снизу вверх.

(Примеры буквенных обозначений координационных осей А, Б,

В на разрезе здания см. на рис. 18.1, осей А—Е на рис. 18.4.)

Обозначения координационных осей, как правило, наносят по

левой и нижней сторонам плана здания или сооружения. При

несовпадении координационных осей противоположных

сторон плана обозначения указанных осей в местах расхождения

дополнительно наносят по верхней и (или) правой сторонам

(см. оси 3, 4, 8 и ТЕ на рис. 18.4).

Каждое отдельное здание или сооружение должно иметь са-

мостоятельную систему координационных осей.

Нанесение размеров на чертежах. Нанесение размеров на

чертежах производят по ГОСТ 2.307—68 с учетом следующих

требований по ГОСТ 21.105-79.

Размерную линию на ее пересечении с выносными линия-

ми, линиями контура или осевыми линиями ограничивают за-

сечками в виде основных линий длиной 2—4 мм, проводимых

с наклоном вправо под углом 45° к размерной линии; при этом

размерные линии должны выступать за крайние выносные ли-

нии на 1—3 мм (см. рис. 18.1, 18.3, 18.13).

При нанесении размера диаметра или радиуса внутри окруж-

ности, а также размера угла размерную линию ограничивают стрел-

ками по ГОСТ 2.307—68. Стрелки применяют также при нанесении

размеров радиусов наружных и внутренних скруглений.

Размеры наносят в виде замкнутой цепи. Размеры допуска-

ется повторять.

Отметки уровней (высоты, глубины)

элементов конструкции от отсчетного уров-

ня (условной «нулевой» отметки) указыва-

ют в метрах с тремя десятичными знаками.

На видах (фасадах), разрезах и сечениях

отметки помещают на выносных линиях

или линиях контура и обозначают

условным знаком ф (рис. 18.5); при этом

стрелки выполняют тонкими линиями дли-

ной 2—4 мм, проведенными под углом 45°

к выносной линии (линии контура).

382

9,300

7,485

6,000^-

3*_

па

5к_

^к-

-0,150

Зг_

<Ь

Рис. 18.5

«Нулевую» отметку и отметки выше

«нулевой» указывают без знака (например,

0,000, 3,600), отметки ниже «нулевой»

указывают со знаком минус (например,

—0,150). В качестве «нулевой» отметки для

зданий принимают, как правило, уровень

пола первого этажа (см. рис. 18.1, узел 13

на рис. 18.11). Отметки при необходимо-

сти сопровождают поясняющими надпися-

ми, например: Ур. ч. п. — уровень чистого

пола, Ур. з. — уровень земли.

На планах отметки наносят в прямоу-

гольнике или на полке линии-выноски. В этих

случаях отметки указывают со знаком + или — при отметках

соответственно выше или ниже «нулевой» (рис. 18.6).

Направление уклона плоскостей на планах указывают стрел-

кой, над которой при необходимости проставляют величину

уклона.

Надписи, технические требования, таблицы. Надписи, тех-

нические требования и таблицы наносят по ГОСТ 2.316—68 с

учетом следующих требований ГОСТ 21.105—79. Основную

надпись выполняют по ГОСТ 21.103—78.

Разрезам здания или сооружения присваивают общую пос-

ледовательную нумерацию арабскими цифрами в пределах каж-

дого основного комплекта рабочих чертежей. Допускается

разрезы обозначать прописными буквами русского алфавита.

В названиях планов здания указывают отметку чистого пола

этажа, номер этажа или обозначение соответствующей секу-

щей плоскости, например: «План на отм. 0, 000», «План 2, 4,

6, 8 этажей», «План 2..16 этажей», «План 3—3».

В названиях разрезов, сечений, видов указывают обозна-

чение соответствующей секущей плоскости, например: «Раз-

рез 1—1» (см. рис. 18.1), «Вид 2—2». В названиях фасадов

указывают крайние оси, между которыми расположен фасад,

например: «Фасад 1—12», а в названиях фрагментов планов и

фасадов — порядковые номера (арабские цифры) фрагментов,

например: «Фрагмент 1».

К многослойным конструкциям выполняют выносные над-

писи в соответствии с рисунком 18.7, где цифрами условно

обозначена последовательность расположения слоев конструк-

ции и надписей на линиях-выносках.

383

Рис. 18.6

Названия изображений распо-

лагают над изображениями. Заго-

ловки спецификаций, ведомостей

и других таблиц располагают над

ними. Если на листе расположено

одно изображение или одна табли-

ца, то их названия приводят толь-

ко в основной надписи чертежа.

На схемах расположения элементов

конструкций наносят условные обозначения — марки

элементов, присвоенные им соответствующими стандартами

или рабочими чертежами. Линии-выноски выполняют по

ГОСТ 2.316—68. Марки (позиции) элементов конструкций,

санитарно-тех-нических, технологических и других установок

на чертежах наносят на полках линий-выносок. Допускается

марки (позиции) элементов наносить в пределах их контуров.

Размер шрифта для обозначений марок (позиций) в полтора-

два раза больше размера цифр размерных чисел.

Выносные элементы. Выносные элементы (фрагменты фа-

садов, планов, узлы) выполняют в соответствии с требовани-

ями ГОСТ 2.305—68 с учетом следующих требований.

При выполнении узлов соответствующее место отмечают на

виде (фасаде), плане или разрезе замкнутой сплошной тонкой

линией (например, окружностью или овалом) с указанием на

полке линии-выноски порядкового номера римской или арабс-

кой цифрой или буквенного обозначения выносного элемента

(рис. 18.8, а).

Узлу, являющемуся полным зеркальным отражением друго-

го (основного) исполнения, присваивают тот же порядковый

номер (буквенное обозначение), что и основному исполнению,

с добавлением индекса «н», например Шн.

4 J 2 /

Рис. 18.7

/ЮК2лист9

г)
