доработки пропущенных мест приступают к окончательной об-

водке плана (рис. 18.14, г).

Контуры разрезов и сечений на чертежах планов зданий вы-

полняют сплошной основной линией (толщиной 0,6... 1,5 мм).

Все остальные линии чертежа, не попадающие в плоскость се-

чения, выполняют сплошными тонкими линиями (5/3...5/2) так

же, как размерные и осевые линии. Законченный чертеж пла-

на этажа проверяют и удаляют лишние линии.

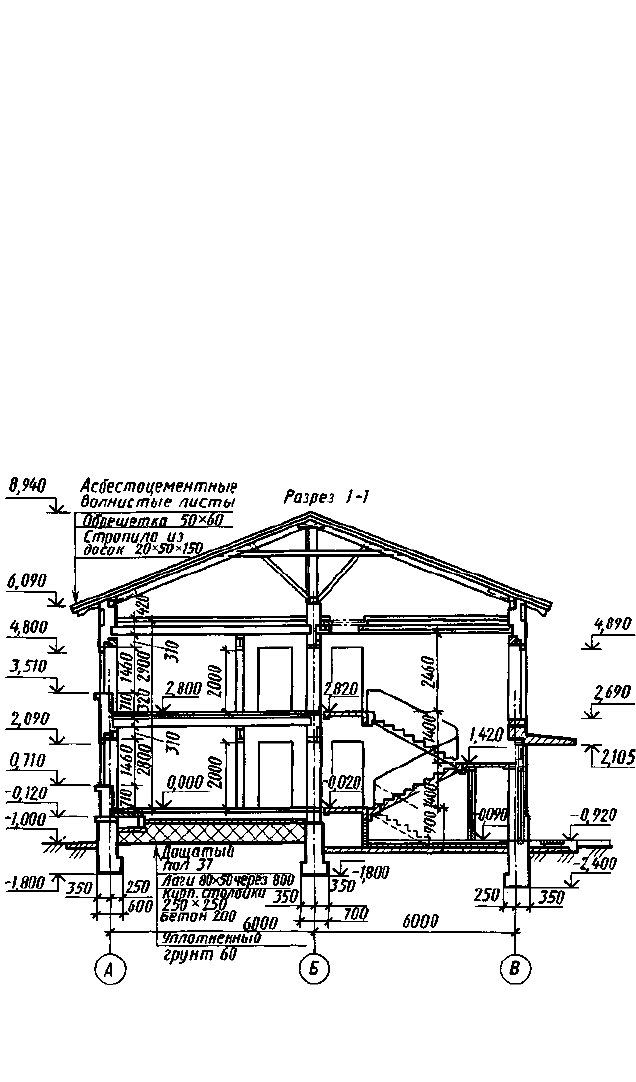

Чертежи разрезов зданий. На размерах в рабочих чертежах

зданий показывают конструктивные элементы (фундаменты,

стропила, перекрытия и т. д.) и их сопряжения (рис. 18.15).

Координационные оси А, Б, В вынесены вниз, их марки про-

ставлены в кружках. Положение конструктивных элементов зда-

ния по высоте определено с помощью высотных отметок,

которые проставлены на выносных линиях уровней соответству-

ющих элементов слева и справа от изображения. Внутри разре-

за нанесены высоты этажей, дверных и оконных проемов, а

также высотные отметки уровней полов и площадок лестницы.

Рис. 18.15

391

а)

О О

с:

в)

£~

> С ~

JT"

£1

т_

Рис. 18.16

Разрез

1-1

г^

JE~

J£~

Построение и вычерчивание разреза. При вычерчивании

разреза все построения выполняют тонкими линиями в

следующем порядке:

проводят вертикальные координационные оси основных не-

сущих конструкций стен и колонн, если они имеются (рис.

18.16, а). Перпендикулярно координационным осям чертят

горизонтальные линии уровней: поверхности земли (тротуара),

пола всех этажей и условно верха чердачного перекрытия и

карниза;

наносят тонкими линиями контуры наружных и внутренних

стен, перегородок, которые входят в разрез, а также высоты

междуэтажных и чердачного перекрытий и конька крыши

(рис. 18.16, б); отмечают и вычерчивают выносы карниза (от

стены) и цоколя, вычерчивают скаты крыши;

намечают в наружных и внутренних стенах и перегородках

оконные и дверные проемы, а также видимые дверные проемы

392

и другие элементы, расположенные за секущей плоскостью

(рис. 18.16, в);

проводят выносные и размерные линии, кружки для марки-

ровки координационных осей и знаки для простановки высот-

ных отметок;

окончательно обводя сечения, проставляют высотные от-

метки и размеры, делают поясняющие надписи и указывают

наименование разреза, удаляют лишние линии (рис. 18.16, г).

Конструктивные разрезы вычерчивают в такой же последо-

вательности.

Участки сечений заполняют изображением элементов кон-

струкций и графическим обозначением материала.

Построение разреза по лестнице. На рисунке 18.17 дана

схема построения разреза по лестничной клетке. Длина

лестничной клетки 5610 мм, ширина 2200 мм. Ширина мар-

ша 1000 мм, зазор между маршами (в плане) 200 мм, высота

этажей 3000 мм. При высоте ступени 150 мм в каждом марше

должно быть (1500:150) десять ступеней.

Вертикальную плоскость ступени называют подступенком, а

горизонтальную плоскость — проступью. Так как проступь пос-

ледней ступени каждого марша совпадает с уровнем площадки и

включается в нее, то в плане каждого марша

число проступей будет меньше числа

ступеней на одну; в марше,

изображенном на рисунке 18.17,

девять проступей.

После предварительных расче-

тов приступают к построению раз-

реза. Проводят координационные

оси, вычерчивают стены, отмеча-

ют уровни лестничных площадок

(поэтажных и промежуточных) го-

ризонтальными линиями.

Затем откладывают на какой-

либо горизонтальной линии разре

за от внутренней стены ширину

площадки (1410 мм) и девять раз

по 300 мм и через полученные точ

ки проводят на разрезе тонкие вер

тикальные линии для разбивки

ступеней. После этого откладыва- Рис.

18.17

393

Разрез 1-1

простцг№й

ют ширину одной ступени (300 мм) в сторону площадки пер-

вого этажа (точка а) и соединяют наклонной прямой линией

эту точку с крайней точкой (точка Ь) уровня вышележащей

промежуточной площадки. Прямая аЪ пересекает вертикаль-

ные линии в точках, через которые и проводят горизонтальные

линии (проступи) и вертикальные (подступенки). Таким же

способом производят на разрезе разбивку ступеней и других

маршей.

После этого вычерчивают на разрезе лестничные площадки

и марши, обводят основными линиями контуры сечений всех

элементов (стен, площадок, ступеней), расположенных в плос-

кости разреза. Плоскость разреза по лестнице всегда проводят

по ближайшим к наблюдателю маршам.

Чертежи фасадов зданий. На чертежах фасадов зданий по-

казывают внешний вид здания, расположение окон, дверей,

балконов, наличников и т. п. В крупноблочных и панельных

зданиях показывают разрезку стен на блоки и панели. На фа-

садах наносят координационные оси, проходящие в характер-

ных местах: крайние, у деформационных швов, у перепадов высот,

у одной из сторон каждого проема ворот и т. п. На фасадах

изображают и обозначают деформационные швы (Д. ш.), по-

жарные лестницы (ЛМ), проставляют марки к схемам запол-

нения оконных проемов, фигурными скобками и ссылками

обозначают участки фрагментов фасада и т. д.

Все построения, связанные с вычерчиванием фасада, про-

изводят в следующей последовательности: наносят координа-

ционные оси и чертят общий контур здания и, если имеются,

контуры выступающих его частей (рис. 18.18, а); вычерчивают

оконные и дверные проемы, балконы, плиты козырьков над

входами, карниз и другие архитектурные элементы фасада

(рис. 18.18, б); вычерчивают оконные переплеты, двери, ог-

раждения балконов, вентиляционные и дымовые трубы на кры-

ше, проставляют знаки высотных отметок (рис. 18.18, в); после

проверки соответствия фасада с планом и разрезом производят

окончательную обводку фасада. На фасадах панельных и круп-

ноблочных зданий прочерчивают швы между панелями или бло-

ками (рис. 18.18, г).

Видимые контуры на чертежах фасадов выполняют сплош-

ной основной линией; линию контура земли допускается вы-

полнять утолщенной линией, выходящей за пределы фасада.

На архитектурных чертежах фасадов, выполняемых в стадии

394

а)

6 6

б)

Фасад А-Г 7,800
