(подающая сеть), Т6 (обратная); паропровод — Т7; конденса-

топровод — Т8; воздухопровод (общее обозначение) — АО.

Планы и разрезы систем отопления промышленных зданий,

как правило, совмещают с системами вентиляции. Производ-

ственные помещения оборудуют отопительно-вентиляционны-

ми системами с естественным или механическим побуждением.

Системы и установки с механическим побуждением подразде-

ляют на приточные (П), вытяжные (В), приточно-вытяжные,

воздушные завесы (У), отопительные агрегаты (А). Системы с

естественным побуждением подразделяют на приточные (ПЕ)

и вытяжные (BE). К буквенному обозначению марки добавля-

ется порядковый номер системы, установки или элемента, на-

пример П1, ВЗ и т. п.

Планы систем отопления и вентиляции этажа здания изоб-

ражают в виде горизонтального разреза, секущая плоскость

которого проходит под перекрытием здания. Разрезы выпол-

няют в тех случаях, когда монтаж системы по плану недоста-

точно ясен.

В качестве примера (рис. 18.28) прочитаем часть плана 3

—3 (а) и разреза 7—7 (б) производственного здания с сетями

отопления и вентиляции.

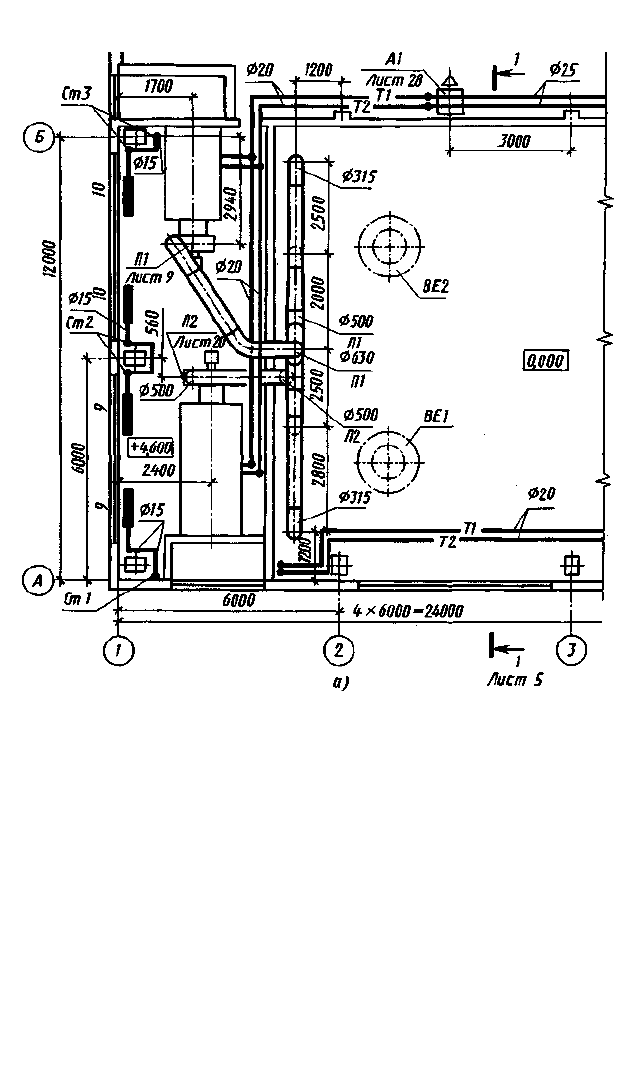

На плане (рис. 18.28, а) сплошной основной линией обо-

значены сети отопления помещения вентиляционной камеры

(между осями 1—2) — стояки, трубопроводы и радиаторы, а

также система подогрева воздуха, поступающего в вентиляци-

онные установки. Воздуховоды вычерчены двойными линия-

ми, поскольку их диаметр превышает 100 мм.

Две установки приточной вентиляции с подогревом воздуха

(кондиционеры) обозначены марками П1 и 772; они показаны

упрощенными изображениями в общей вентиляционной каме-

ре. Под выносными полками 777, 772 указаны листы 9 и 20

чертежей, где они представлены подробнее. Чистый воздух,

отфильтрованный и подогретый, нагнетается вентиляторами в

разветвленную сеть воздуховодов. От вентиляционной установ-

ки 777 воздух направляется сверху вниз по четырем вертикаль-

ным воздуховодам (d=315) и через зонды распределяется в

помещении. От вентиляционной установки 772 воздух через под-

польный канал выводится наружу.

Разрезы выполняют по тем частям здания, где на плане уст-

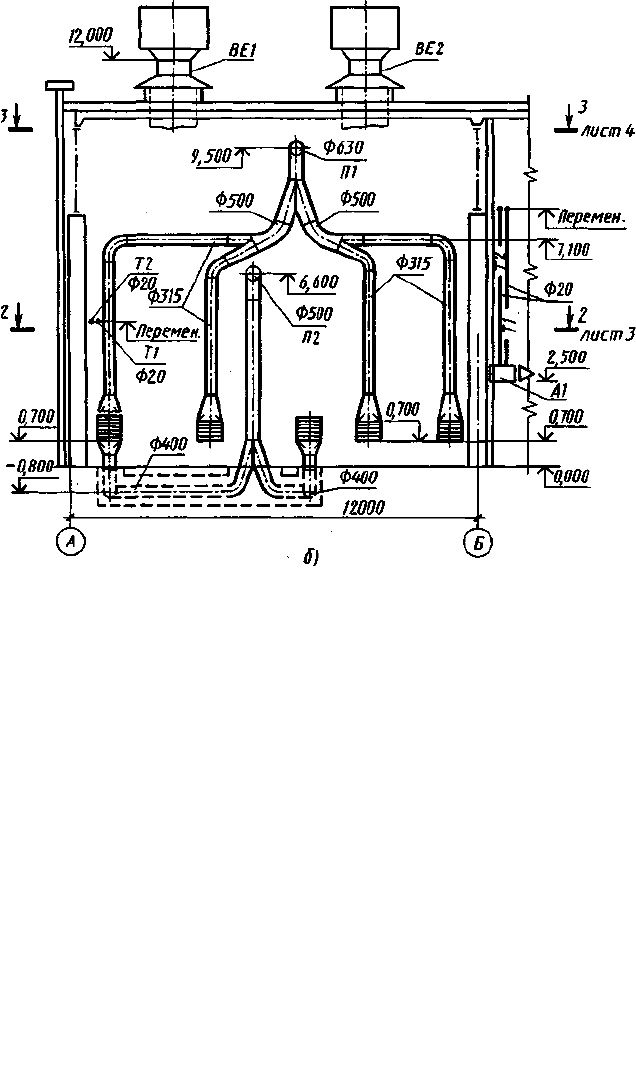

ройство системы плохо выявляется. На разрезе 7—7 (рис. 18.28, б)

показана конфигурация воздуховодов, проставлены диаметры,

411

План 3-3

-W--------------w--------------W-----°-

Рис. 18.28 (см. также с. 413)

отметки осей трубопроводов и концевых участков. Сплошны-

ми основными линиями с буквенно-цифровыми обозначения-

ми 77 и Т2 и частично представлена система трубопроводов

отопления вентиляционной камеры. По трубопроводам 77 под-

водится тепло от отопительного агрегата А1 к вентиляционным

установкам П1 и П2. По параллельному трубопроводу 72 отво-

дится охлажденная вода (конденсат).

Помещение оборудовано естественной вытяжной вентиля-

цией. Вытяжные трубы естественной вентиляции (ВЕ1 и ВЕ2)

через отверстия в перекрытии выводятся наружу.

На плане и разрезе системы отопления и вентиляции зда-

ния нанесены: координационные оси и расстояния между ними;

412

Рис. 18.28. Окончание

отметки пола вентиляционной камеры (4,600), осей горизон-

тальных участков и низа воздуховодов; диаметры воздуховодов

и их привязки к координационным осям; привязка к координа-

ционным осям технологического оборудования и отопительно-

вентиляционных установок.

К стоякам Cm 1, Cm 2, Cm 3 подсоединены радиаторы 9 и

10.

Пример аксонометрической схемы системы вытяжной вен-

тиляции В3 столярной мастерской учебно-производственного

комбината приведен на рисунке 18.29. Система обеспечивает

отсосы от трех станков и напольный. Пылевой вентилятор типа

ЦП7-40 № 5, исполнение Б мощностью 7,5 кВт обеспечивает

работу системы, выброс опилок и стружки в циклон типа Ц-

800, воздуха — в атмосферу. На схеме показаны: отсосы от

технологического оборудования с указанием количества про-

413

Схема системы ВЗ

100*200^

фПО

960

™

Л В „

ГЧ , / J980

Фт

-0.W0

станок

Ленточнапильный

лв /\

ф140

' Щ , -

0-200

1 Ц^УХ^ Круглопильный

g* станок

\/\ Фуговальный

станок

Шибер

косой \1

Рис. 18.29

ходящего воздуха в м

/ч (у стрелок в направлении потока воз-

духа, например 1200 у лентопильного станка), воздуховоды

А В и их размеры (диаметр или размеры сторон прямоугольного

сечения), отметки низа и уровня горизонтальных участков воз-

духоводов, лючки для измерения параметров воздуха (ЛП раз-

мером 50^50 мм) и чистки воздуховодов (ЛВ, 7 лючков).

18.7. Карта, план и профиль местности

Топографическими планами (картами) называют чертежи от-

дельных земельных участков. При этом допускается, что повер-

хность земли плоская, а не сферическая, но рельеф местности

учитывается. На топографических планах с помощью условных

обозначений изображают природные (реки, озера, леса, поля

и т. п.) и искусственные (населенные пункты, пути сообще-

ния, каналы, здания и т. п.) объекты. Условные обозначения

искусственных объектов часто по своему размеру превышают

размер изображения самого объекта, выполненного в масшта-

бе чертежа. Условные обозначения можно разделить на две

основные группы: контурные и внемасштабные.

Контурные условные обозначения применяют для вычерчи-

вания границ территорий лесов, болот, лугов, участков, отве-

денных под строительство, и т. п. Границы таких территорий

обводят точечными или тонкими сплошными линиями (см.

рис. 18.35). Контурные условные обозначения выполняют в мас-

штабе чертежа.

Внемасштабные условные обозначения выполняют без уче-

та масштаба чертежа. К ним относятся обозначения искусст-

венных сооружений, например заводов, шахт, электростанций

и других зданий и сооружений, отдельных деревьев и др.

Примеры условных обозначений приведены в прил. 14.

Земную или топографическую поверхность (ее рельеф) на

чертежах изображают с помощью горизонталей поверхности или

ее профилей, т. е. сечений, выполненных вертикальными

плоскостями.

Для построения горизонтали топографической поверхности

ее мысленно рассекают рядом параллельных горизонтальных плос-

костей, отстоящих друг от друга на заданном расстоянии

(рис. 18.30, а). Проекции линий, по которым плоскости пере-

секаются с поверхностью (т. е. горизонтали), на горизонталь-

ной плоскости проекций изображают поверхность в горизонталях.

415

При таком способе изображения поверхности по внешнему виду

горизонталей холм не будет отличаться от впадины. Отличие

горизонталей выполняют или обозначением высоты горизонта-

лей над уровнем моря, или нумерацией горизонталей с указа-

нием расстояния между секущими плоскостями (высоты

сечения), или условным обозначением понижения поверхнос-

ти. Такое обозначение — черточка (бергштрих), проводимая в

направлении линии ската в сторону понижения поверхности. С

помощью бергштриха видно, что на рисунке 18.30, б изображен

холм, а на рисунке 18.30, в показана впадина.

Положение по высоте плоскости, принимаемой за нуле-

вую, может быть выбрано произвольным. От перемены ее по-

ложения изменятся отметки горизонталей, но это не повлияет

на взаимное расположение их проекций.

При выполнении геодезических работ в России принято за

нулевую принимать поверхность Финского залива Балтийского моря

вблизи Кронштадта.

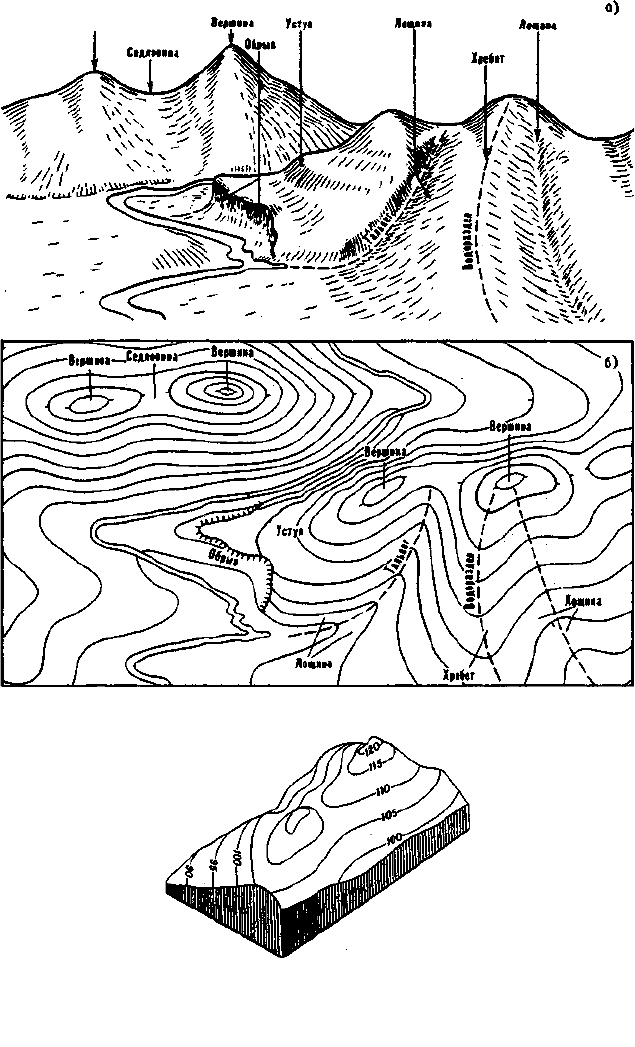

Пример изображения земной поверхности приведен на ри-

сунке 18.31: а — наглядное изображение; б— план в горизонта-

лях. Наглядное изображение топографической поверхности в

аксонометрической проекции с помощью горизонталей приве-

дено на рисунке 18.32. Если поверхность земли имеет спокой-

416

Рис. 18.31

Рис. 18.32
