191

11.4.9 Какая программа Delphi позволяет создать отчет:

а) BDE Administrator; б) Rave Designer;

в) Image Editor; г) DataBase Desktop;

д) SQL Explorer?

11.4.10 Поставьте в соответствие имя компонента, используемого при по-

строении отчета, и его назначение:

1 - компонент предназначен для создания полосы отчета, на которой рас-

полагаются другие компоненты отчета;

2 - компонент служит для выделения области, на

которой размещаются

другие компоненты отображения данных;

3 - компонент задает полосу отчета, представляющую модель строки про-

смотра данных;

1 - Region component;

2 - DataBand component;

3 - Band component;

а) 1 - 2, 2 - 1, 3 – 3;

б) 1 - 1, 2 - 3, 3 – 2;

в) 1 - 3, 2 - 1, 3 – 2;

г) 1 - 3, 2 - 2, 3 – 1;

д) 1 - 2, 2 - 3, 3 – 1.

11.4.11 Что такое Мастер диаграмм?

11.4.12 Какие этапы выполняются при построении диаграммы с помощью

Мастера диаграмм?

11.4.13 Какие типы диаграмм позволяет создавать Delphi?

11.4.14 Что такое легенда?

11.4.15

Что такое марки?

11.4.16 Для чего предназначен компонент DBChart?

11.4.17 Как вызвать окно редактора диаграмм?

11.4.18 Какие закладки имеет редактор диаграмм?

11.4.19 Что устанавливается для диаграммы, построенной с помощью

компонента DBChart?

11.4.20 Как выбирается источник данных для диаграмм?

11.4.21 Какая программа является визуальным конструктором отчетов?

11.4.22 Как создается отчет при помощи Мастера отчетов?

11.4.23 Что

такое отчет?

11.4.24 Что такое простой отчет?

11.4.25 Какие компоненты программы Rave Designer использовались?

11.4.26 Какой компонент предназначен для создания полосы отчета, на

которой располагаются другие компоненты отчета?

11.4.27 Из каких частей состоит окно проектировщика отчетов?

11.4.28 Какие способы создания простого отчета можно использовать?

11.4.29 Какой компонент используется для создания заголовка отчета?

11.4.30 Какие компоненты

используются для ввода текста?

192

12 Реляционный способ доступа к данным при работе

в Delphi

Целью работы является создание приложения по работе с базой данных,

которое использует структурированный язык запросов SQL в среде програм-

мирования Delphi.

12.1 Общие положения

12.1.1 Особенности языка SQL при работе в Delphi

Реляционный способ доступа к данным основывается на операциях с

группами записей. Для задания операций используются средства языка струк-

турированных запросов SQL, поэтому реляционный способ

доступа называют

также SQL-ориентированным. Средства SQL применимы для выполнения опе-

раций с локальными и удаленными базами данных (БД). Применительно к ло-

кальным БД использование реляционного способа доступа не дает существен-

ного преимущества, но в этом случае с помощью SQL-запроса можно:

- формировать состав полей набора данных при выполнении приложения;

- включать в

набор данных поля и записи из нескольких таблиц;

- отбирать записи по сложным критериям;

- сортировать набор данных по любому полю, в том числе неиндексиро-

ванному;

- осуществлять поиск данных по частичному совпадению со значениями в

поле.

Многие из названных действий не применимы к набору данных Table.

Язык SQL ориентирован на выполнение действий

с таблицами БД и дан-

ными в этих таблицах, а также некоторых вспомогательных действий. В отли-

чие от процедурных языков программирования, в нем нет операторов управле-

ния вычислительным процессом (циклов, переходов, ветвления) и средств вво-

да-вывода.

Составленную на языке SQL программу называют SQL-запросом. Для его

реализации в приложениях Delphi в качестве набора

данных должен приме-

няться компонент Query, позволяющий выполнять SQL-запрос. Текст SQL-

запроса является значением свойства SQL компонента Query и формируется

или при разработке приложения, или во время его выполнения. Компонент

Query обеспечивает выполнение SQL-запроса и получение соответствующего

набора данных. Формирование набора данных выполняется при активизации

компонента Query путем вызова метода Open или

установкой свойству Active

значения True.

Набирать и выполнять в интерактивном режиме текст SQL-запроса по-

зволяют инструментальные программы, поставляемые вместе с Delphi, напри-

мер такие, как Database Desktop, SQL Builder, SQL Explorer.

Проверка синтаксиса и отработка запроса, встроенного в приложение

(чаще всего с помощью компонента Query), производится на этапе выполнения

193

приложения. После отладки текст запроса вставляется в разрабатываемое при-

ложение.

В качестве результата выполнения SQL-запроса может возвращаться на-

бор данных, который составляют отобранные с его помощью записи. Этот на-

бор данных называют результирующим.

Для создания приложения по работе с SQL-запросом необходимо выпол-

нить следующие действия:

- открыть пустую форму, например Form1

, выполнив команду главного

меню File => New Application (Новое приложение);

- расположить на форме компонент Query , взяв его со страницы

BDE палитры компонентов, установить в свойство Query1.DatabaseName зна-

чение псевдонима базы данных;

- расположить на форме компонент DataSource, связать этот компонент с

компонентом Query1, установив в свойство DataSet значение Query1;

- расположить на форме компонент

DBGrid со страницы DataControls,

связать этот компонент с DataSource1, установив в свойство DataSource зна-

чение DataSource1;

- активизировать компонент Query1, раскрыть окно SQL Builder;

- сформировать SQL-запрос;

- установить в свойство Query1.Active значение True;

- сохранить созданный модуль и проект.

12.1.2 Использование SQL Builder

SQL Builder представляет собой встроенное в Delphi средство, позво-

ляющее создать SQL-запрос без какого-либо знания языка SQL. С

помощью

этой программы разработчик может достаточно удобно конструировать запро-

сы, сохраняя их в виде текстового файла с расширением SQL.

Программа SQL Builder вызывается выбором из контекстного меню ком-

понента Query команды SQL Builder. Во время работы программы SQL Builder

нельзя перейти в другие окна Delphi, такой переход возможен только по завер-

шению работы с ней.

В верхней части

окна программы SQL Builder размещаются таблицы, вы-

бранные для построения запроса, а в нижней части – многостраничный блок-

нот.

Чтобы добавить в окно программы таблицу, нужно в поле Database ука-

зать расположение базы данных, выбрав псевдоним из раскрывающегося спи-

ска или введя вручную путь к каталогу с файлами БД. После этого в списке

Ta-

ble выбирается нужная таблица, которая автоматически добавляется в верх-

нюю часть окна. Добавляемые таблицы могут располагаться и в разных катало-

гах.

Программа SQL Builder позволяет достаточно просто и удобно выпол-

нить связывание (соединение) таблиц. Для этого нужно выбрать мышью поле в

одной таблице и перетащить его в используемое для связи поле другой

табли-

цы. После отпускания кнопки мыши между таблицами устанавливается связь,

194

что отображается линией, соединяющей эти таблицы. В обеих таблицах поля,

используемые для связи, отображаются в списке полей первыми (верхними) и

выделяются жирным шрифтом. В отличие от ряда других программ, например,

Microsoft Access, эта линия соединяет названия таблиц, а не используемые для

связи поля обеих таблиц.

Напомним, что в главной таблице поле для

связи должно быть ключевым, а в

подчиненной таблице – индексным. Поля связи должны иметь одинаковые или

совместимые типы, в противном случае выдается сообщение об ошибке несо-

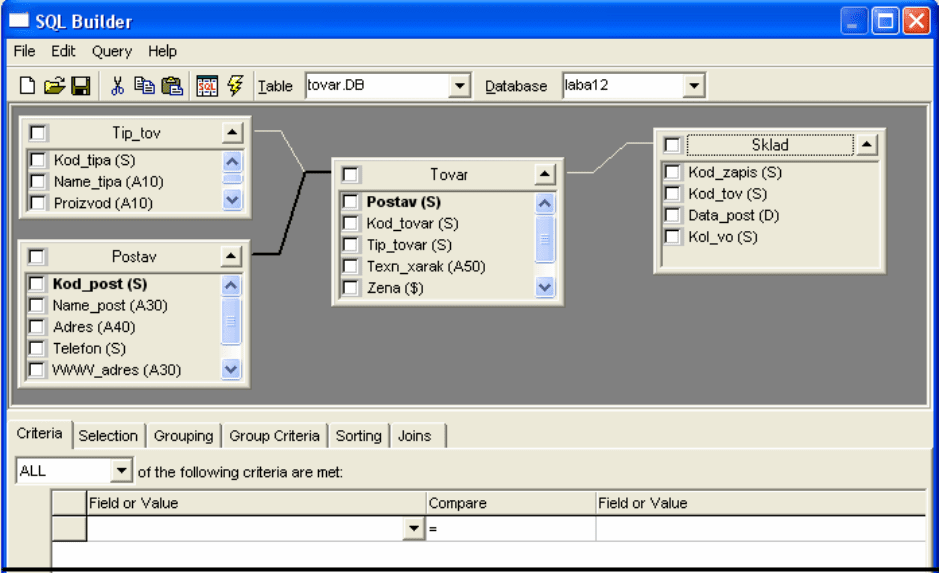

ответствия типов. На рисунке 12.1 показано окно визуального построителя SQL

Builder с установленными связями межу таблицами.

Рисунок 12.1 - Формирование запроса к базе данных с использованием

визуального построителя

Для удаления связи нужно щелкнуть правой кнопкой мыши на линии,

обозначающей связь между таблицами, вызвав контекстное меню, и выполнить

его единственную команду Delete Join (Удаление связи). После подтверждения

этой операции связь удаляется.

Таблица представляется изображением, похожим на комбинированный

список. В

верхней части этого списка находятся псевдоним (Alies) таблицы,

флажок и стрелка. Стрелка позволяет свернуть или развернуть список, а фла-

жок служит для управления включением всех полей таблицы в результат запро-

са или исключением из него.

Для смены псевдонима таблицы нужно вызвать команду Edit Table Alies

контекстного меню этой таблицы. При этом в названии псевдонима

отобража-

ется текстовый курсор, что показывает готовность его к изменению. После на-

195

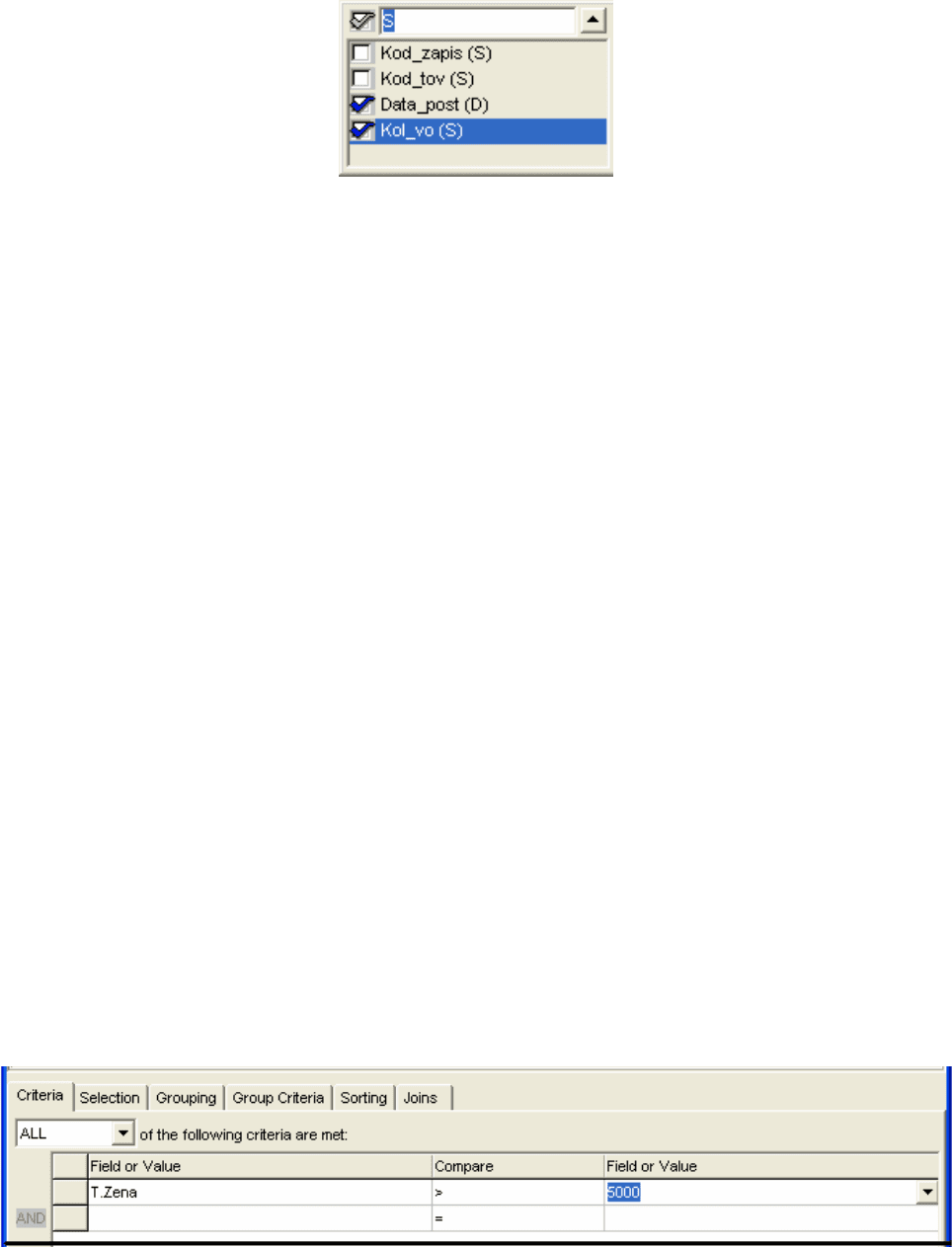

жатия клавиши Enter новое название псевдонима вступает в действие. На ри-

сунке 12.2 приведен выбор отображаемых полей и изменение название псевдо-

нима таблицы.

Рисунок 12.2 – Выбор отображаемых полей и изменение названия псевдонима

таблицы

Удаление таблицы из окна программы выполняется командой Remove

Table контекстного меню этой таблицы. Можно также выделить таблицу,

щелкнув на ее изображение, при этом вокруг ее псевдонима отобразится пунк-

тирный прямоугольник. После выделения таблица удаляется нажатием клави-

ши Delete.

В нижней части окна

программы SQL Builder находится блокнот, кото-

рый автоматически появляется при добавлении к окну программы первой таб-

лицы. С помощью блокнота можно включать в запрос условия отбора записей

или указывать направления их сортировки.

Страница Criteria (Условия) позволяет задать условия отбора записей.

Каждое условие вводится в отдельной строке и состоит из двух имен полей

или

значений, разделенных операцией сравнения. Имена полей выбираются из спи-

ска или перетаскиваются мышью из соответствующей таблицы в верхней части

окна. Операция сравнения выбирается из списка. Если условие введено с ошиб-

кой, то выдается соответствующее сообщение, а само условие в запрос не

включается и отображается красным цветом. На рисунке 12.3 приведен пример

на формирование условия на отбор записей.

Удаление строки с условием выполняется командой Delete Row (удале-

ние строки) контекстного меню удаляемой строки. Отметим, что аналогично

можно удалить строку и из списка других страниц блокнота.

Список of the following criteria are met (… из перечисленных условий

выполнены) позволяет задать логические операции, которые связывают строки

с отдельными условиями. В левой

части строк с условиями отображаются на-

Рисунок 12.3 – Формирование условия на отбор записей

196

звания логических операций. По умолчанию список содержит значение ALL

(ВСЕ), что соответствует операции логического умножения.

Страница Selection (Отбор) позволяет изменить названия заголовков

столбцов, используемых для отображения значений полей в результирующем

наборе, а также включить в запрос статистические функции по полям.

В правой части списка указываются поля, включенные в результат запро-

са – им соответствуют установленные флажки в изображениях таблиц. В левой

части списка для каждого поля помещается название соответствующего столб-

ца, которое по умолчанию совпадает с именем поля (без указания имени таб-

лицы).

Добавление к запросу статистической функции выполняется с помощью

команды Summary (Итог) контекстного меню страницы. В результате появля-

ются списки

, из которых выбираются функция (например, SUM) и поле.

Переключатель Remove Dublicates (Исключить повторы) позволяет уб-

рать из результирующего набора одинаковые записи. По умолчанию он выклю-

чен, и в результат попадают все записи (в том числе и совпадающие), которые

отвечают заданным условиям отбора.

Страница Grouping (Группирование) позволяет сгруппировать записи по

полям. Список Output Fields (Выходные поля) содержит поля, которые можно

использовать для группирования записей. В список Grouped On (Группирова-

ние по) отбираются имена полей, по которым выполняется группирование за-

писей. Перемещение полей первого списка во второй и удаление полей из вто-

рого списка выполняется с помощью кнопок Add (Добавить) и Remove (Уда-

лить), которые становятся активными при выборе поля (полей) в соответст-

вующем списке. Перемещение поля между списками можно также выполнить

двойным щелчком на его имени.

Доступными являются поля, флажок которых в изображении таблицы

отмечен. Имя поля состоит из псевдонима (имени) таблицы и названия столбца

для этого поля, заданного на странице Selection.

Страница Group Criteria (Критерии группирования) содержит условия,

используемые для группирования записей. Условия

группирования вводятся

аналогично условиям отбора записей, задаваемым на странице Criteria.

Страница Sorting (Сортировка) определяет порядок сортировки записей.

Список Sorted By (Сортировка по) содержит имена полей, по которым выпол-

няется сортировка. Порядок следования полей определяет последовательность

сортировки: сначала записи упорядочиваются по значениям поля, указанного в

списке первым (верхним), затем записи, имеющие одинаковое значение

перво-

го поля, упорядочиваются по второму полю и так далее. Для изменения поряд-

ка расположения полей, по которым выполняется сортировка, служат кнопки с

изображением черных треугольников, расположенные над именами полей.

Кнопка с треугольником, направленным вниз, перемещает выделенное поле

(поля) на одну строку вниз, кнопка с треугольником, направленным вверх, - на

одну

строку вверх.

По умолчанию сортировка выполняется в порядке возрастания значения

поля, на что указывает признак Ascending (По возрастанию) справа от имени

197

поля. Для задания обратного порядка сортировки по полю нужно его выделить

и нажать кнопку Z..A, при этом вместо Ascending устанавливается признак

Descending (По убыванию). Нажатие кнопки A..Z возвращает прежний поря-

док сортировки.

Список Output Fields содержит поля, которые можно использовать для

сортировки записей. Обозначение полей и способы их перемещения между

списками не

отличаются от обозначения полей и способов их перемещения для

страницы Grouping.

Страница Joins позволяет устанавливать связи (соединения между таб-

лицами).

12.2 Задание на выполнение лабораторной работы

12.2.1 Создать на диске D:\ в папке с именем группы каталог, в котором

будут храниться все файлы, относящиеся к лабораторной работе.

12.2.2 При помощи утилиты BDE Administrator создать псевдоним базы

данных и запомнить его в созданном каталоге.

12.2.3 Запустить утилиту Database Desktop, установить умалчиваемый

псевдоним.

12.2.4 Задать структуры таблиц «Поставщики», «Типы товаров», «Товар»,

«Склад» в

соответствии с таблицами 12.1 – 12.4. Для таблиц использовать тип

Paradox 7. Определить ссылочную целостность между таблицами в соответст-

вии с типами связей, существующих между таблицами.

12.2.5 Сохранить созданную структуру в соответствующих файлах. Зане-

сти в описанные таблицы соответствующие записи.

12.2.6 На Form1 поместить компоненты, задать их свойства, чтобы при

запуске приложения на этой странице появлялся

заголовок «Поступление това-

ров» и имелись переключатели для открытия форм «Поставщики», «Товары» и

«Склад».

12.2.7 На форме «Поставщики» должен открываться список со всеми по-

ставщиками, включающий поля «Наименование», «Адрес», «Телефон»,

«WWW-адрес» и сведения о количестве поставщиков.

12.2.8 На форме «Товары» должно быть меню для выбора режимов: «Все

товары» (поля – «Наименование типа

товара», «Производитель», «Технические

характеристики», «Наименование поставщика», «Цена»; сортировка по убыва-

нию цены), «Мониторы» (поля – «Технические характеристики», «Производи-

тель»; сортировка по производителю), «Процессоры» (поля – «Технические ха-

рактеристики», «Поставщик»; сортировка по поставщику), «С ценой >5000»

(«Наименование типа товара», «Цена», «Поставщик», «Производитель», груп-

пировка по типу товара).

12.2.9 На форме «Склад» должен открываться список

всех имеющихся на

складе товаров (поля – «Наименование типа товаров», «Цена», «Дата поступле-

ния», «Количество», «Стоимость») и общая их стоимость. Пример формы

«Склад» приведен на рисунке 12.1.

12.2.10 Оформить отчет по лабораторной работе.

198

Таблица 12.1 - Поставщики

Код по-

ставщика

Наименование Адрес Телефон WWW- адрес

Компьютерный са-

лон «Центр»

ул. Пролетарская,

774711 http://www.kscenter.ru

Компьютерный ма-

газин «Байт»

ул. Дзержинского,

369582 http://www. mbyte.ru

ООО «Компания

«Мехатроника»

ул. Гая, 5 780757 http://www.Mtron.ru

Компьютерный са-

лон «Глюк»

ул. Володарского,

777665

http://www.Gluckol.

net

5 ТЦ «Джаз»

ул. Володарского,

770268

http://www.jazz-

comtutor.nm.ru

ООО «Константа -

Сервис»

пр-т Парковый,

724364

http://www.Constanta.

Таблица 12.2 - Типы товаров

Код

типа

Наименование Производитель

10 Монитор Samsung

15 Монитор LCD Acer

20 Монитор LCD LG

25 Принтер Samsung

30 Принтер HP

35 Процессор Intel Celeron

40 Процессор AMD

Таблица 12.3 – Товары

Код товара Тип товара Технические характеристики Поставщик Цена

1 2 3 4 5

100 10

17" 723N AKS <Silver> (LCD,

1280x1024)

4 4704

102 20

17" L1734S-BN Flatron <Black>

(LCD, 1280x1024)

1 8960

104 30

LaserJet P1005 <CB410A> A4 14с./мин

2Мб USB2.0

3 10818

110 35

CPU Intel Celeron 430 1.8 ГГц/

512K/ 800МГц 775-LGA

5 1030

112 15 17" AL1716Fs (LCD, 1280x1024)

5 14900

114 25

ML-1640 (A4, 8Mb, лазерный,

16 с./мин, 1200dpi, USB 2.0)

6 6432

116 35

CPU Intel Celeron D 336 2.8 ГГц\ 256K\

533МГц 775-LGA

1 2400

118 10

19" 932B SBV <Black> (LCD,

1280x1024, +DVI)

1 6784

199

Продолжение таблицы 12.3

1 2 3 4 5

120 15

19" MONITOR Acer V193bm

<Black> (LCD, 1280x1024)

1 4672

122 25

SCX-4200 (18 с./мин, 8Mb, ла-

зерн.принтер A4, копир, сканер)

3 16380

124 30

hp LaserJet P1505 <CB412A> A4

23с./мин 2Мб USB2.0

4 4384

128 40

CPU Intel Pentium 4 631 3.0 ГГц/

2Мб/ 800МГц 775-LGA

1 3904

130 35

CPU Intel Core 2 Duo E6550 2.33

ГГц/ 4Мб/ 1333МГц 775-LGA

2 2144

132 30

LaserJet P2014 <CB450A> A4,

23 с./мин 32Mb USB2.0/LPT

4 10912

134 25

20" V203Wb <Black> (LCD, Wide,

1680x1050)

6 16448

136 15

19" L1942S-BF Flatron <Black>

(LCD, 1280x1024)

4 4832

138 20

19" 923NW NKS <Silver> (LCD,

Wide, 1440x900)

4 6208

140 10

CPU Intel Core 2 Duo E6550 2.33

ГГц/ 4Мб/ 1333МГц 775-LGA

1 7104

Таблица 12.4 – Склад

Код записи Код товара Дата поступления Количество

1 102 12.01.2008 5

2 130 17.01.2008 10

3 108 17.01.2008 12

4 108 18.01.2008 8

5 104 20.01.2008 5

6 110 25.01.2008 3

7 124 26.01.2008 4

8 112 27.01.2008 20

9 140 12.02.2008 15

10 134 15.02.2008 10

12.3 Содержание отчёта

12.3.1 Название работы.

12.3.2 Цель работы.

12.3.3 Логические схемы данных созданных таблиц.

12.3.4 Перечень компонентов, использованных при создании приложения,

с указанием их назначения и перечнем значений определяемых свойств.

12.3.5 Перечень команд, использованных при выполнении лабораторной

работы, с указанием их назначения.

12.3.6 Формулировки всех SQL-запросов.

200

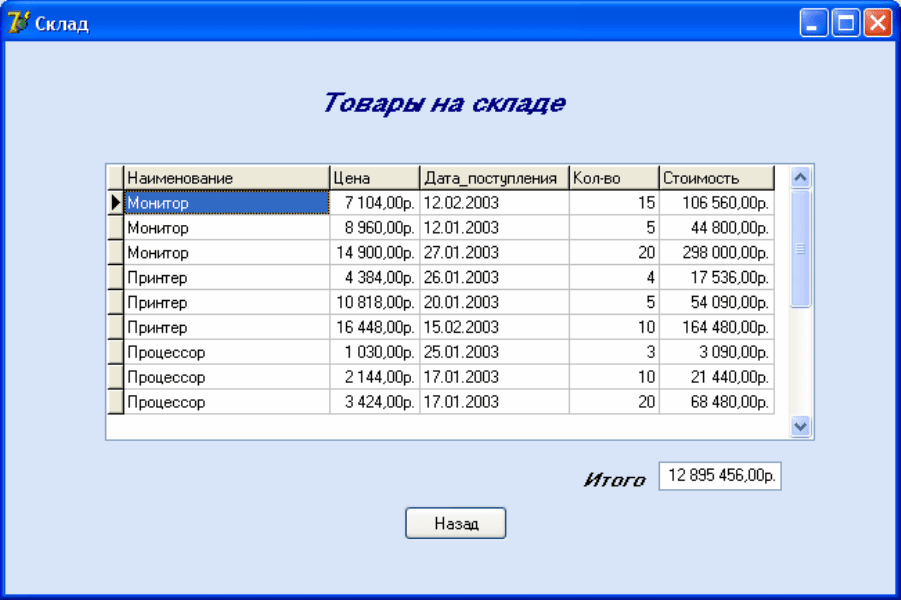

Рисунок 12.1 – Форма «Склад»

12.4 Тесты и контрольные вопросы

12.4.1 Какой компонент используется для создания SQL-запроса:

а) Table; б) Label;

в) Query; г) DBEdit;

д) DBGrid?

12.4.2 Для чего предназначена программа SQL Builder:

а) для выполнения в интерактивном режиме текста SQL-запроса;

б) для программирования в интерактивном режиме текста SQL-запроса;

в) для выбора в интерактивном режиме текста SQL-запроса;

г) для набора в интерактивном режиме текста SQL-запроса;

д) для сохранения в интерактивном режиме текста SQL-запроса?

12.4.3 Из контекстного меню какого компонента можно вызвать команду

SQL Builder:

а) Table; б) Query;

в) DBGrid; г) DBEdit;

д) Label?

12.4.4 Какой командой

можно изменить псевдоним таблицы:

а) Edit Table Alies;

б) Remove Table;

в) Delete Join;

г) Delete?

12.4.5 Какой командой можно удалить связь между таблицами:
