мо выбрать только два объекта и задать угол между ними.

Угол ориентации (Orient Angle) – определяет угол между двумя объектами с использова-

нием вспомогательной оси. При использовании этого подтипа необходимо сначала указать

ось, а затем два объекта для задания угла между ними.

Фиксация (Fix) – фиксирует компонент по всем степеням свободы.

Параллельность (Paralell) – задает условие параллельности между двумя выбранными

объектами, которые могут быть гранями и ребрами.

Перпендикулярный (Perpendicular) – задает условие перпендикулярности между двумя

выбранными объектами, которые могут быть гранями и ребрами.

Совмещение (Fit) – совмещает две цилиндрические грани одного радиуса. Если радиус

какого-либо из совмещенных компонентов впоследствии изменится, то ограничение автома-

тически станет неработоспособным. Этот тип ограничения используется в основном для рас-

становки крепежа в отверстия.

Соединение (Bonds) – создает жесткое соединение между выбранными компонентами.

Любое перемещение одного из соединенных компонентов приводит к перемещению других,

если нет иных ограничений. Соединение может быть создано между компонентами сборки

или между компонентами и геометрическими телами на уровне сборки.

Центр (Center) – задает условие центровки одного из двух объектов между двумя други-

ми объектами или двух объектов относительно одного (рис. 7.14). Условие сопряжения име-

ет несколько подтипов:

1 в 2 – центрирует первый выбранный объект между двумя следующими выбранными объ-

ектами;

2 в 1 – центрирует два первых выбранных объекта относительно третьего выбранного объ-

екта;

2 в 2 – центрирует два первых выбранных объекта относительно двух следующих выбран-

ных объектов.

В случае выбора первых двух подтипов с помощью опции Осевая геометрия (Axial

Geometry) можно задавать, что будет являться определяющим при выборе цилиндрических

граней – сами грани или их оси.

РАСПОЛОЖЕНИЯ СБОРКИ

Часто бывает необходимо показать сборку в нескольких вариантах положения компонен-

тов, её составляющих. Особенно это актуально для различного рода механизмов. Для этих

целей в модуле работы со сборками используется механизм запомненных расположений

компонент. Задание нового расположения компоненты делается следующими шагами:

• В Навигаторе сборки в контекстном меню на узле сборки выбрать пункт Расположения

> Изменить (Arrangements > Edit). Также можно воспользоваться пунктом главного меню

Сборки > Расположения (Assemblies > Arrangements).

• Изначально существует только одно расположение – текущее положение компонентов

172

Глава 7. Работа со сборками NX

сборки относительно друг друга. Для задания ещё одного варианта конфигурации сборки

необходимо нажать кнопку Новое расположение (New Arrangement) и задать имя для

новой конфигурации.

• Сделав активным созданное расположение двойным щелчком левой кнопки мыши или кноп-

кой Использовать (Use), затем закрыть диалог (рис. 7.15).

• С помощью команды Перемещение расставить компоненты в новые положения. При этом в

диалоге команды перемещения опция Расположения должна иметь значение Применить

к расположению – это будет означать, что операции перемещения будут запомнены в те-

кущем активном расположении (рис. 7.16).

• Сохранить сборку.

Теперь в контекстном меню сборки в разделе Расположения будут доступны оба вариан-

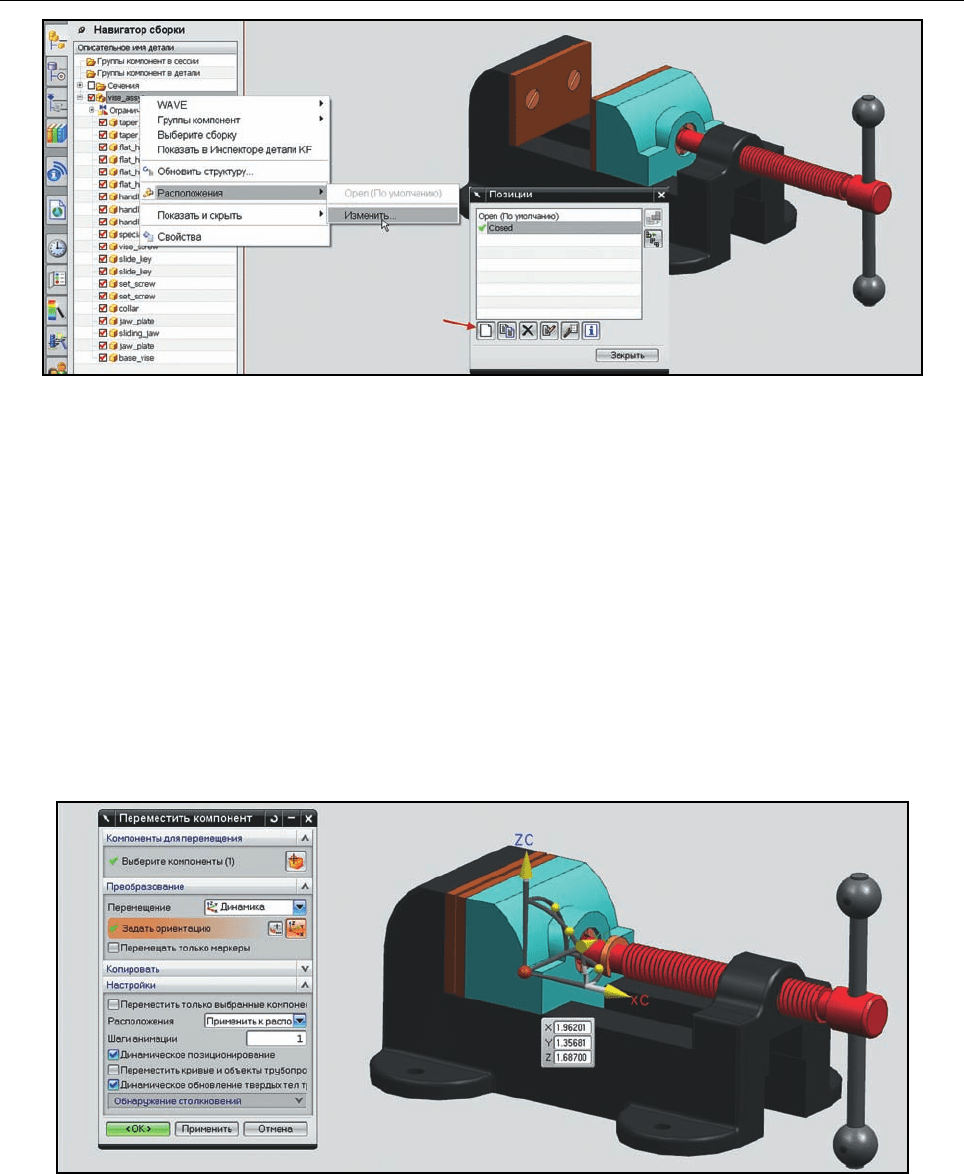

Рисунок 7.15. Задание нового расположения

Рисунок 7.16. Позиционирование компонентов

173

NX Глава 7. Работа со сборками

та положений компонентов, и, выбирая один из них, можно получать соответствующую кон-

фигурацию. Одно из расположений помечено в диалоге меткой «По умолчанию», будет опре-

делять позиции компонентов при загрузке сборки. При необходимости можно его заменить,

нажав кнопку Установить по умолчанию.

Запомненные расположения можно использовать при создании чертежей – если сборка

содержит два и более расположений, то в диалоге создания чертежных видов будет отобра-

жена опция выбора расположения, которое будет отображено на виде.

Помимо этого, с помощью расположений можно управлять не только положением компо-

нентов, но и их состоянием в сборке. Для этого необходимо выделить компонент в Навигато-

ре сборки и в контекстном меню выбрать команду Подавление. Данная команда может по-

давлять, то есть выгружать, компонент из состава сборки при применении какого-то располо-

жения или по выражению (рис. 7.17). В диалоге команды необходимо для существующих рас-

положений выбрать значение опции Состояние.

Здесь надо уточнить, что механизм расположений и возможности подавления компонентов

сборки в привязке к расположениям не является альтернативой опциям и вариантам в систе-

ме PDM, используемой для управления составом изделия. Вышеописанные средства управля-

ют именно геометрической конфигурацией конкретной сборки, но не подходят для управле-

ния её составом.

АНАЛИЗ ЗАЗОРОВ

Анализ зазоров и пересечений сборки является одним из ключевых этапов при проекти-

ровании. Такого рода анализ проверяет наличие пересечений между компонентами, которые

в реальном изделии могут вызвать проблемы с собираемостью. Анализ пересечений и зазо-

ров в NX может проводиться как в интерактивном, так и в фоновом режимах. Фоновый режим

особенно полезен, когда необходимо проверять большие сборки. Его можно запускать по но-

чам, проверяя сборку всего разрабатываемого изделия на периодической основе, чтобы воз-

никающие пересечения как можно раньше обнаруживались и исправлялись.

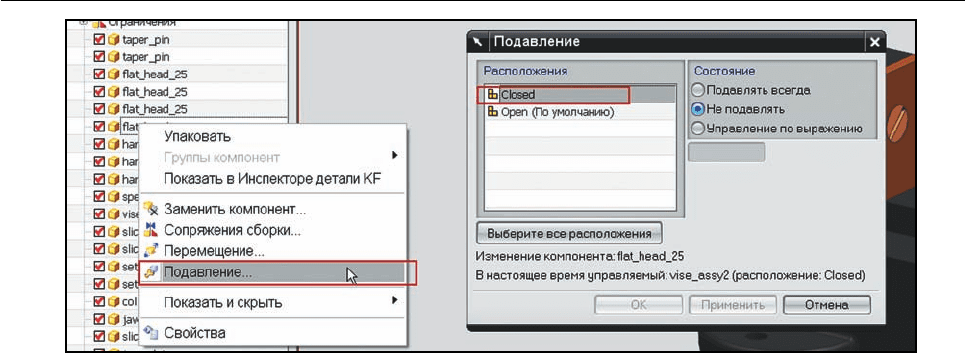

Рисунок 7.17. Подавление компонентов

174

Глава 7. Работа со сборками NX

Интерактивный режим больше подходит для анализа сравнительно небольших сборок, ко-

торый занимает непродолжительное время. Результаты анализа делятся на четыре категории:

Условное пересечение (Soft Interference) – факт такого пересечения означает, что ми-

нимальное расстояние между компонентами меньше или равно заданному зазору.

Касание (Touching Interference) – компоненты касаются, но не пересекают друг друга.

Как правило, это не является критичным пересечением.

Настоящее пересечение (Hard Interference) – имеется явное столкновение компонен-

тов с пересечением геометрии.

Пересечение содержания (Containment Interference) – пересечение, вызванное тем,

что один компонент полностью находится внутри другого.

Для проведения анализа необходимо задать набор компонентов, для которых будет про-

веден анализ. Задание набора производится с помощью команды главного меню Анализ >

Анализ зазоров в сборке > Набор компонентов > Набор (Analysis > Assembly Clearance

> Clearance Set > New) или с помощью кнопки Зазоры в сборке (Assembly Clearance) ин-

струментальной панели Активный макет (Active Mockup).

В окне задания свойств нового набора необходимо задать имя – под этим именем в детали

будут храниться и исходные данные для анализа, и результаты (рис. 7.18).

Далее необходимо в одном или двух списках задать проверяемые объекты. Для простых

сборок достаточно будет одного списка в выпадающем меню. Первый список – надо выбрать

одно из значений, определяющих область анализа. Самый простой способ задания списка –

это выбрать значение Все видимые объекты (All visible objects), но на практике лучше ста-

раться разбивать сборку на зоны и проверять их последовательно. Ещё один ключевой пара-

метр набора – это тип анализа. Возможны три типа проведения анализа:

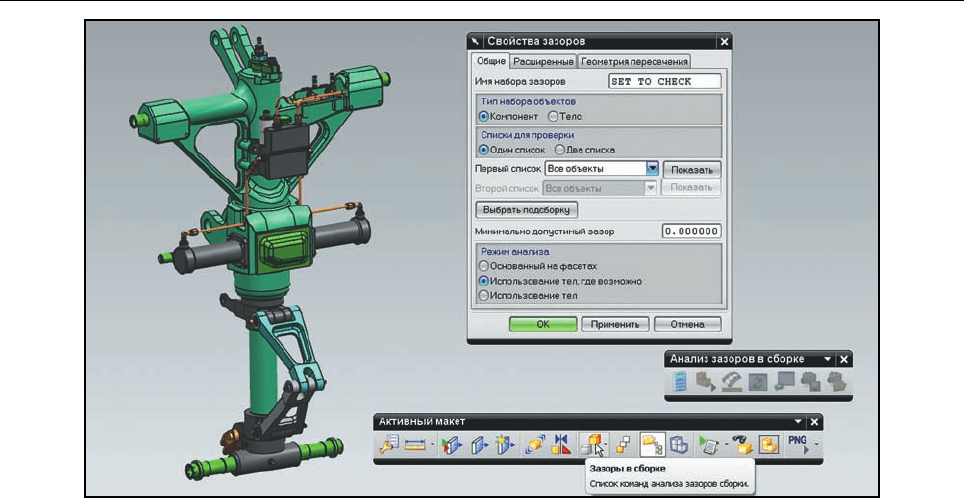

Рисунок 7.18. Задание набора компонентов для анализа

175

NX Глава 7. Работа со сборками

Основанный на фасетах (Facet Based) – самый простой и быстрый тип анализа, но наи-

менее точный из всех. Перед началом анализа все тела компонентов аппроксимируются фа-

сетами, которые потом и используются для анализа. После окончания анализа соответству-

ющие фасетные тела удаляются. В силу того что аппроксимация делается с небольшой точно-

стью (для более быстрого анализа), этот тип служит для определения явных врезаний компо-

нентов друг в друга и не очень подходит для анализа касаний и небольших зазоров.

Использование тел где возможно (Use Solids Where Available) – для анализа исполь-

зуется геометрия твердых тел, но только в тех случаях, когда два проверяемых смежных ком-

понента имеют текущий ссылочный набор, содержащий твердые тела. Если один из них за-

гружен в фасетном представлении, то для второго создается фасет, и выполняется анализ на

основе фасетов. Использование тел по возможности является самым оптимальным по соот-

ношению времени и точности результатов, если сборка загружена так, что все компоненты,

подлежащие анализу, имеют текущий ссылочный набор с точной геометрией.

Использование тел (Use solids) – самый точный вид анализа на базе точной геометрии

твердых тел. В то же время это самый медленный способ поиска пересечений, требующий

значительного количества оперативной памяти. Во время анализа все компоненты, загружен-

ные в фасетном представлении, по возможности подгружают точную геометрию. Если у ком-

понента нет точной геометрии, что используется фасетное представление с предупреждени-

ем.

Если общего задания области недостаточно, то необходимо переключиться на вклад-

ку Расширенные диалога задания набора для анализа. С помощью расширенных средств

определения набора компонентов на этой вкладке можно задать игнорируемые компоненты,

указать конкретные пары для анализа, а также обнулить результаты предыдущего анализа.

Дополнительно можно включить режим создания геометрии пересечения (не рекоменду-

ется для больших сборок), включив соответствующую опцию на вкладке Геометрия пересе-

чения (Interference Geometry). Все объемы, получаемые пересечением твердых тел компо-

нентов, будут выделены и помещены на заданный слой. Эта опция чаще всего используется

при применении анализа на базе фасетного представления, так как при просмотре получен-

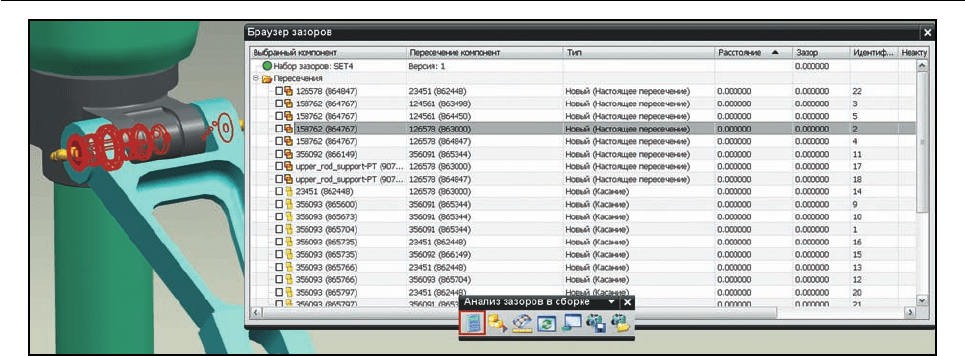

Рисунок 7.19. Результаты анализа

176

Глава 7. Работа со сборками NX

ных тел пересечения можно оценить примерно среднюю погрешность анализа и исследовать

только те объемы, которые из неё выбиваются.

После определения набора компонентов или тел можно запустить анализ с помощью кноп-

ки Выполнить анализ (Run Analysis) на вспомогательной инструментальной панели, с по-

мощью команды главного меню Анализ > Анализ зазоров в сборке > Выполнить анализ.

Как только расчет интерференция и зазоров будет окончен, появится окно с результатами,

где будут представлены найденные нарушения, сгруппированные по типу (рис. 7.19). Выби-

рая строчку в списке результатов с помощью контекстного меню, можно детально исследо-

вать каждый найденный случай интерференции или нарушение минимального зазора.

УПРОЩЕНИЕ СБОРКИ

При работе с большими сборками часто бывает необходимо минимизировать количество

отображаемых компонентов и снизить объем потребляемой оперативной памяти. NX, исполь-

зуя частичную загрузку файлов моделей и механизм работы с легковесным представлением,

существенно увеличивает объем данных, с которым пользователь может работать. Но иногда

этого бывает недостаточно, и в таких случаях возникает необходимость временно упрощать

отдельные элементы сборки. Это позволяет, с одной стороны, уменьшить детализацию и сни-

зить потребление ресурсов, а с другой – помогает не терять понимание о габаритах сборки

и отдельных её узлов. Для таких задач в модуле Сборки есть несколько средств.

Первое из них – это команда Обертка сборки (Warp Assembly), вызываемая из раздела

главного меню Сборки > Дополнительные (Assemblies > Advanced). Данная команда на осно-

ве выбранных компонентов создает твердое тело, представляющее собой набор плоских гра-

ней, ограничивающих внешний контур выбранных объектов. Тело создается в текущей рабочей

детали, поэтому, как правило, эта команда применяется для подсборок, в которых создается от-

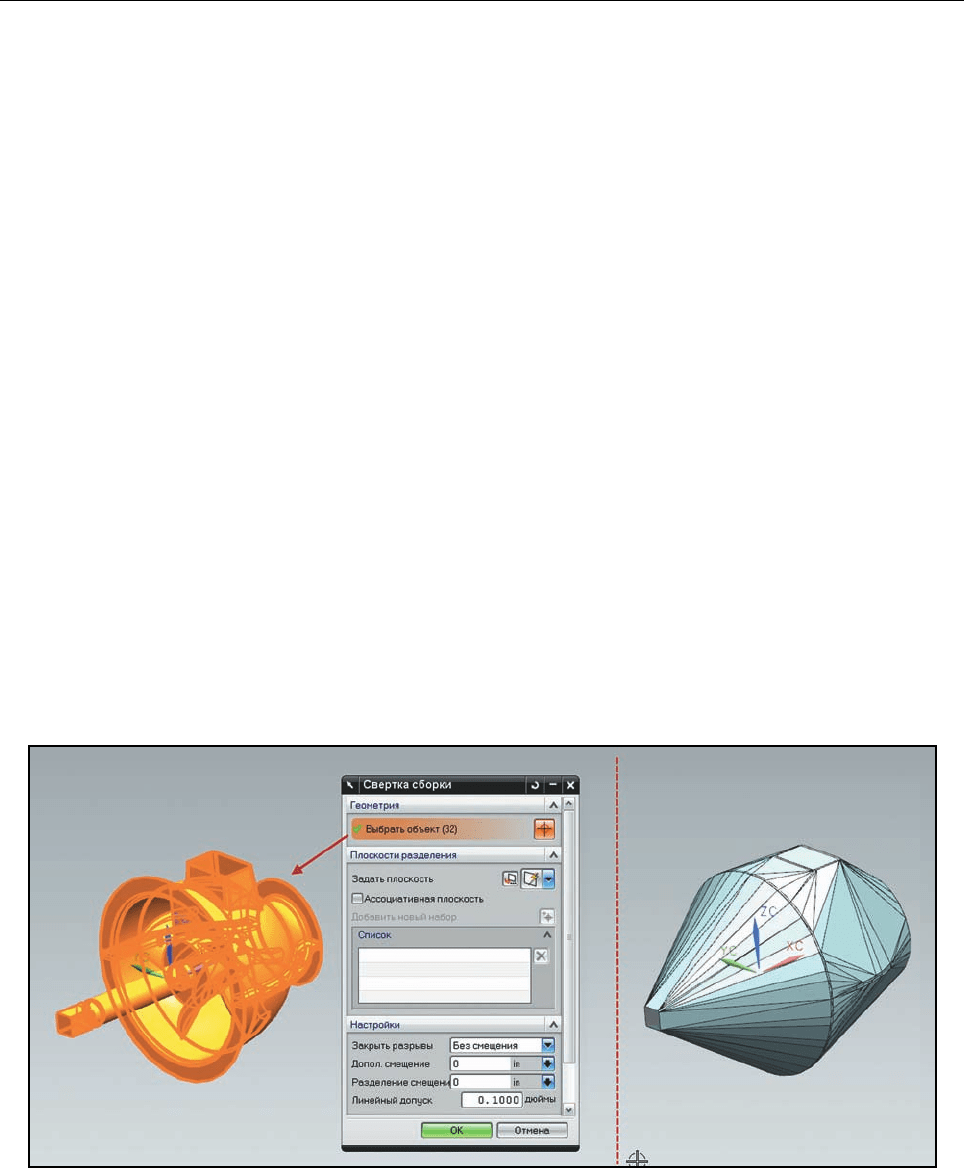

Рисунок 7.20. Обертка сборки

177

NX Глава 7. Работа со сборками

дельный ссылочный набор, содержащий твердое тело обертки компонентов подсборок (рис.

7.20).

Таким образом, у пользователя появляется возможность переключения между габаритным

телом узла и его детальным представлением из всех составляющих компонентов. При созда-

нии тела обертки в диалоге команды имеется возможность управления точностью получаемо-

го габаритного объема путем задания плоскостей, определяющих места изломов аппрокси-

мирующих граней.

Следующее средство упрощения представления компонентов сборок – это команда Внеш-

няя связь, которую можно найти в том же разделе. Данная команда создает связанное точ-

ное представление из граней, представляющих внешний контур компонентов. То есть резуль-

татом является точная геометрическая форма выбранных узлов, которая ассоциативна с ис-

ходными компонентами. В качестве исходных данных необходимо указать твердые тела ком-

понентов и грани, которые считаются внешними. Грани можно указывать вручную или вос-

пользоваться одним из двух автоматических методов определения, задав соответствующие

параметры. После этого в дерево построения текущей рабочей детали будет помещен набор

связанных граней, которые могут представлять исходные компоненты в рамках вышестоящей

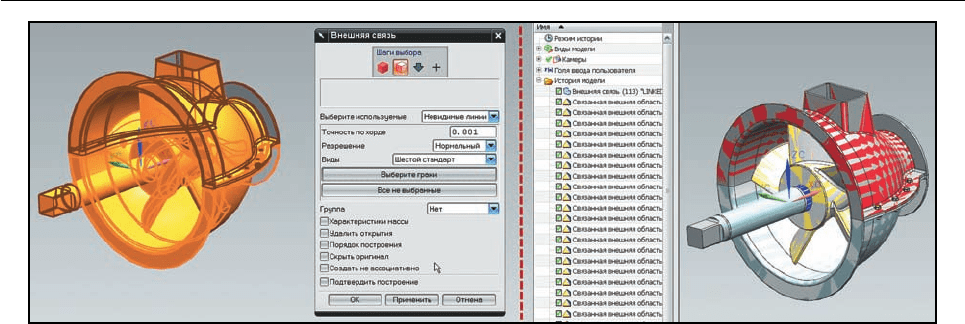

сборки (рис. 7.21).

Ещё один инструмент, используемый для создания облегченных представлений, представ-

ляет собой пошаговый мастер, вызываемый командной главного меню Сборки > Дополни-

тельные > Упрощение сборки. Данный мастер из выбранных компонентов создает одно

легковесное тело с возможностью сохранения или удаления внутренних граней. Из всех спо-

собов упрощения сборок этот является самым точным с точки зрения точности получаемого

представления.

Рисунок 7.21. Внешняя свзяь

Глава 8

Введение

в NX Advanced

Simulation

• Конечно-элементное моделирование

• Возможности NX Расширенная симуляция

• Структура и этапы создания расчетной модели

• Преимущества структурированной расчетной модели

• Обзор основных меню и команд

• Идеализация геометрии

• Создание расчетной сетки

• Подготовка к решению

• Просмотр результатов

• Пример. Статический расчет модели пропеллера, анализ свободных колебаний

СОДЕРЖАНИЕ ГЛАВЫ

179

NX Глава 8. Введение в NX Advanced Simulation

Данная глава посвящена обзору модуля NX Расширенная симуляция (NX Advanced

Simulation) для проведения инженерного анализа в рамках работы с единой средой проек-

тирования NX. Использование численных методов при проектировании различных конструк-

ций и машин продиктовано необходимостью постоянного повышения надежности и качества

изделий, а также возможностью использовать новые современные материалы, учитывать

сложные условия работы современных конструкций при необходимости повышения их кон-

курентоспособности и надежности. Максимальный эффект от использования технологий чис-

ленного инженерного анализа достигается при их использовании начиная с самых ранних

стадий проектирования. При этом снижаются стоимость изделия, вероятность возникновения

рисков и срок выпуска изделия на рынок. Исследования механического поведения трехмер-

ных конструкций можно проводить с помощью экспериментального подхода. Этот способ по-

зволяет оценивать поведение конструкции при воздействии на нее различных внешних фак-

торов. Однако он является довольно дорогостоящим, требует больших временных затрат,

а иногда не может быть применим. В настоящее время в процессе разработки высокотехно-

логичной конкурентоспособной продукции ведущие фирмы мира используют конечно-эле-

ментное (КЭ) моделирование, пытаясь заменить дорогостоящий натурный эксперимент более

дешевым вычислительным экспериментом. КЭ-моделирование позволяет оценить поведение

трехмерных конструкций под воздействием различных внешних факторов. Современный уро-

вень компьютерной техники дает возможность решать сложные задачи на мощных рабочих

станциях в течение нескольких часов. Следует также отметить, что при проведении реальных

экспериментов, как правило, информацию можно получать лишь в десятках или сотнях точек,

при численном моделировании таких точек может быть несколько сотен тысяч, а при необхо-

димости их число может достигать и миллиона.

Эта глава содержит описание возможностей системы NX Расширенная симуляция, ос-

новные принципы и этапы выполнения численного инженерного анализа. Основная аудито-

рия, к которой обращена данная глава, – это конструкторы и начинающие инженеры, кото-

рые впервые открывают для себя систему численного инженерного анализа на базе метода

конечных элементов (МКЭ). Для первого знакомства с NX Расширенная симуляция вам бу-

дет достаточно данной главы, но уже с первых шагов рекомендуем обращаться к литературе,

посвященной МКЭ, а также к документации NX.

Большинство функций и операций, о которых пойдет речь в данной главе, доступны в NX

Расширенная симуляция версии 5 и выше. Однако главу можно также использовать и при

работе с NX 4, учитывая тот факт, что функционал предыдущих версий может быть менее

обширным, а интерфейс – отличаться на уровне иконок, меню и т.д. Данная глава позволит

получить ответы на первые практические вопросы, которые возникают при работе с приложе-

нием для численного анализа.

Обычно инженер-конструктор для предварительной оценки прочности/работоспособно-

сти конструкции применяет инженерные подходы, которые в основном состоят из представ-

ления конструкции в виде простых узлов и элементов, для которых существуют аналитические

оценки поиска напряженно-деформированного состояния. К таким оценкам можно отнести

использование простейших формул для поиска напряжений в балках при их растяжении, из-

180

Глава 8. Введение в NX Advanced Simulation NX

гибе или кручении, поиска относительного удлинения, моментов инерции, сил реакции и т.д.

Инженер-конструктор вынужден работать с большим количеством специализированной лите-

ратуры для поиска необходимых выражений и законов. С началом использования систем чис-

ленного анализа всё меняется. Инженер обретает возможность моделировать конструкции и

машины любой сложности с любой степенью детализации. У него появляется инструмент для

анализа реального распределения напряжений и деформаций в конструкции. Многие в дан-

ный момент подумали о том, что использование таких систем конструкторами практически не

реализуемо из-за необходимости дополнительно повышать квалификацию для использования

специализированного программного обеспечения. Теперь это не так. С появлением приложе-

ния NX Расширенная симуляция на базе промышленного решателя NX Nastran (и других

решателей компании Siemens PLM Software) всё меняется. Инженер получает возможность

работать с различными приложениями, оставаясь в единой привычной для себя среде про-

ектирования NX. Причем масштабируемость модуля NX Расширенная симуляция позволит

решать как самые простые, так и сложнейшие задачи из различных областей механики.

КОНЕЧНО-ЭЛЕМЕНТНОЕ МОДЕЛИРОВАНИЕ

По своему характеру метод конечных элементов относится к вариационно-разностным ме-

тодам и имеет в своей основе представление исходной области со сложной формой границ

совокупностью достаточно простых подобластей (конечных элементов). Представление ис-

следуемой области совокупностью подобластей имеет смысл дискретизации континуальной

задачи с заменой реальной области тела с бесконечно большим числом степеней свобо-

ды приближенно-эквивалентным телом с большим, но конечным числом степеней свободы.

Последующий вывод разрешающих уравнений для совокупности конечных элементов из ва-

риационных принципов механики определяет вариационный характер метода. Именно ука-

занными двумя факторами определяется эффективность метода при решении сложных задач

механики.

Выделим основные шаги выполнения инженерного анализа с помощью метода конечных

элементов (рис. 8.1):

• создание идеализированной модели, этот этап соответствует переходу от реальной физиче-

ской модели к измененной (упрощенной) математической модели. Однако математические

модели имеют бесконечное число степеней свободы, что влечет за собой практическую не-

реализуемость решения задачи на сложной модели;

• создание дискретной модели, что соответствует ограничению числа степеней свободы, то есть

происходит дискретизация идеализированной модели;

• решение системы разрешающих уравнений, которые соответствуют выбранному типу анализа.

Необходимо учитывать, что каждый этап численного моделирования вносит ту или иную

погрешность в результат расчета. Особое внимание вы должны уделять двум этапам: идеали-

зации – на этом этапе осуществляется переход к математической модели, что может внести

существенную погрешность или даже кардинальную ошибку в результат; дискретизации –
