331

NX Глава 11. Визуализация

Vres – разрешение кадра по вертикали;

Коэффициент сжатия (Aspect Ratio) – соотноше-

ние сторон;

Частота кадров (Frame ratе) – задает количе-

ство кадров в секунду;

Качество изображения (Image Quality) – опре-

деляет количество точек на дюйм;

Обновить выражения (Update Expressions) –

эта опция позволяет передавать значение текущего

кадра в выражения модели во время генерации ани-

мации. Это дает возможность в зависимости от номе-

ра кадра изменять какие-то параметры моделей. Что-

бы эта опция работала, необходимо в выражениях за-

ранее создать переменную с именем Frame Number,

куда и будет передаваться текущий номер кадра при

генерации анимации;

Использовать аппаратный рендеринг (Use

Hardware Rendering) – определяет, будет ли ис-

пользоваться графический процессор видеокарты при генерации анимации или только про-

граммный механизм NX. При наличии мощной видеокарты и необходимости создавать ани-

мационные ролики высокого качества имеет смысл эту опцию активировать.

• Задайте в диалоге определения параметров имя и расположение файла анимации, осталь-

ные опции оставьте по умолчанию и, нажав кнопку Применить, выйдите из диалога.

• В диалоге задания анимации нажмите кнопку Генерация анимации (Generate

Animation), чтобы запустить процесс расчета анимации. По окончании расчета откройте и

просмотрите полученный файл анимации.

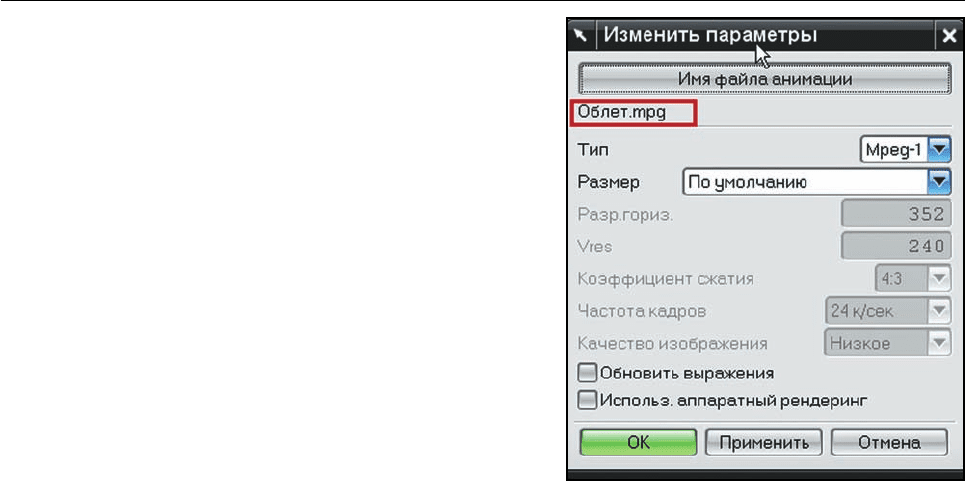

Рисунок 11.37. Параметры анимации
