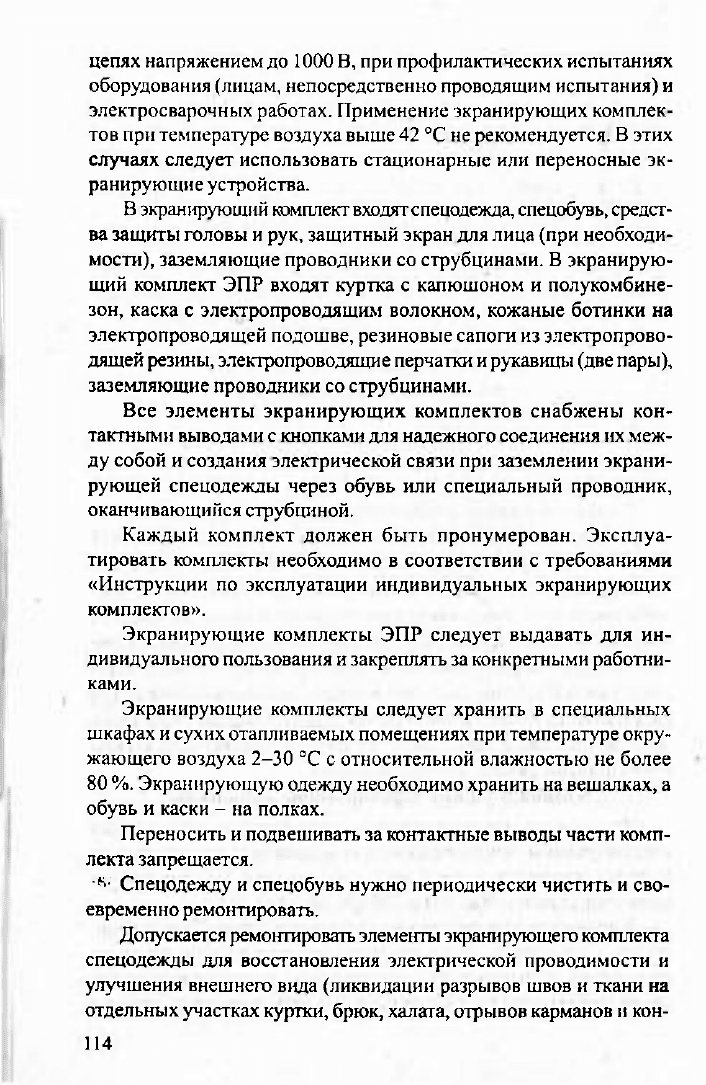

цепях напряжением до 1000 В, при профилактических испытаниях

оборудования (лицам, непосредственно проводящим испытания) и

электросварочных работах. Применение экранирующих комплек-

тов при температуре воздуха выше 42 °С не рекомендуется. В этих

случаях следует использовать стационарные или переносные эк-

ранирующие устройства.

В экранирующий комплект входят спецодежда, спецобувь, средст-

ва защиты головы и рук, защитный экран для лица (при необходи-

мости), заземляющие проводники со струбцинами. В экранирую-

щий комплект ЭПР входят куртка с капюшоном и полукомбине-

зон,

каска с электропроводящим волокном, кожаные ботинки на

электропроводящей подошве, резиновые сапоги из электропрово-

дящей резины, электропроводящие перчатки и рукавицы (две пары),

заземляющие проводники со струбцинами.

Все элементы экранирующих комплектов снабжены кон-

тактными выводами с кнопками для надежного соединения их меж-

ду собой и создания электрической связи при заземлении экрани-

рующей спецодежды через обувь или специальный проводник,

оканчивающийся струбциной.

Каждый комплект должен быть пронумерован. Эксплуа-

тировать комплекты необходимо в соответствии с требованиями

«Инструкции по эксплуатации индивидуальных экранирующих

комплектов».

Экранирующие комплекты ЭПР следует выдавать для ин-

дивидуального пользования и закреплять за конкретными работни-

ками.

Экранирующие комплекты следует хранить в специальных

шкафах и сухих отапливаемых помещениях при температуре окру-

жающего воздуха 2-30 °С с относительной влажностью не более

80 %. Экранирующую одежду необходимо хранить на вешалках, а

обувь и каски - на полках.

Переносить и подвешивать за контактные выводы части комп-

лекта запрещается.

Спецодежду и спецобувь нужно периодически чистить и сво-

евременно ремонтировать.

Допускается ремонтировать элементы экранирующего комплекта

спецодежды для восстановления электрической проводимости и

улучшения внешнего вида (ликвидации разрывов швов и ткани на

отдельных участках куртки, брюк, халата, отрывов карманов и кон-

114

тактных выводов), в том числе накасник и экранирующие перчатки

(рукавицы). Запрещается при ремонте заменять электропроводящую

ткань тканью общего назначения. Ремонт экранирующей обуви с це-

лью восстановить электрическую проводимость в эксплуатации не

производят. Допускается лишь мелкий ремонт для улучшения внеш-

него вида, устранения отслаивания подошв, разрывов по швам и т. п.

Работать в экранирующем комплекте под дождем без плаща

или другой защиты от намокания запрещается. Намокшую спец-

одежду запрещается отжимать, ее необходимо развесить на вешал-

ках и просушить.

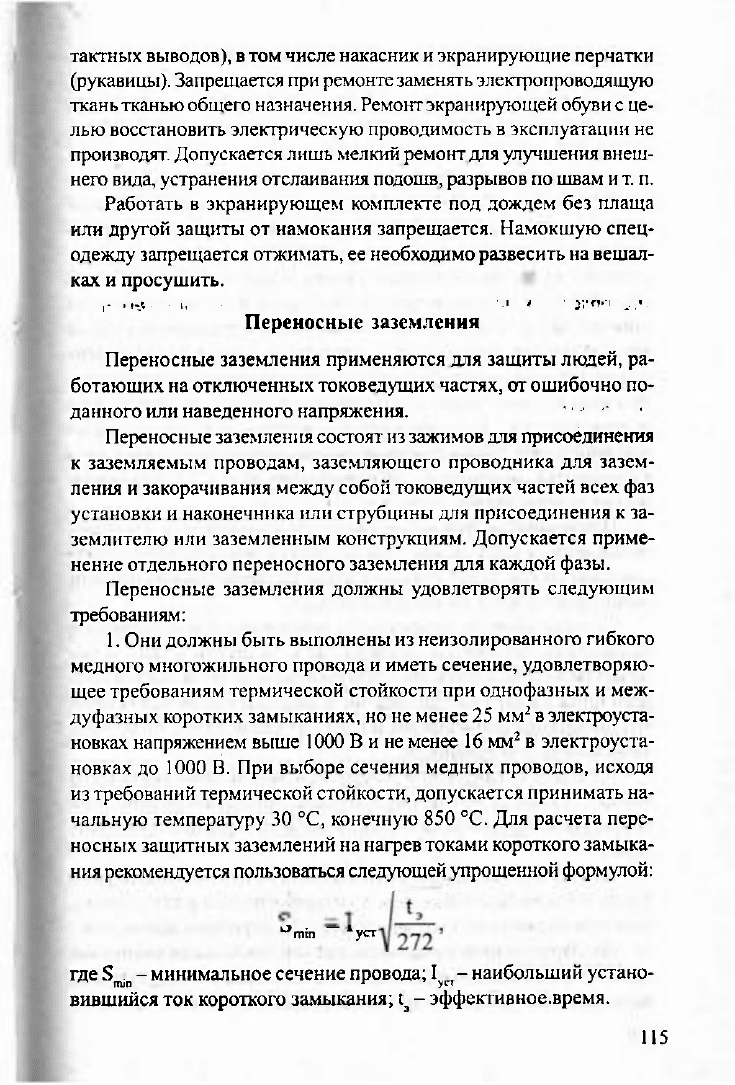

Переносные заземления

Переносные заземления применяются для защиты людей, ра-

ботающих на отключенных токоведущих частях, от ошибочно по-

данного или наведенного напряжения.

Переносные заземления состоят из зажимов для присоединения

к заземляемым проводам, заземляющего проводника для зазем-

ления и закорачивания между собой токоведущих частей всех фаз

установки и наконечника или струбцины для присоединения к за-

землителю или заземленным конструкциям. Допускается приме-

нение отдельного переносного заземления для каждой фазы.

Переносные заземления должны удовлетворять следующим

требованиям:

Они должны быть выполнены из неизолированного гибкого

медного многожильного провода и иметь сечение, удовлетворяю-

щее требованиям термической стойкости при однофазных и меж-

дуфазных коротких замыканиях, но не менее 25 мм

в электроуста-

новках напряжением выше 1000 В и не менее 16 мм

в электроуста-

новках до 1000 В. При выборе сечения медных проводов, исходя

из требований термической стойкости, допускается принимать на-

чальную температуру 30 °С, конечную 850 °С. Для расчета пере-

носных защитных заземлений на нагрев токами короткого замыка-

ния рекомендуется пользоваться следующей упрощенной формулой:

'"'min уст

где

mjn

- минимальное сечение провода; 1

уст

- наибольший устано-

вившийся ток короткого замыкания; t

- эффективное.время.

115

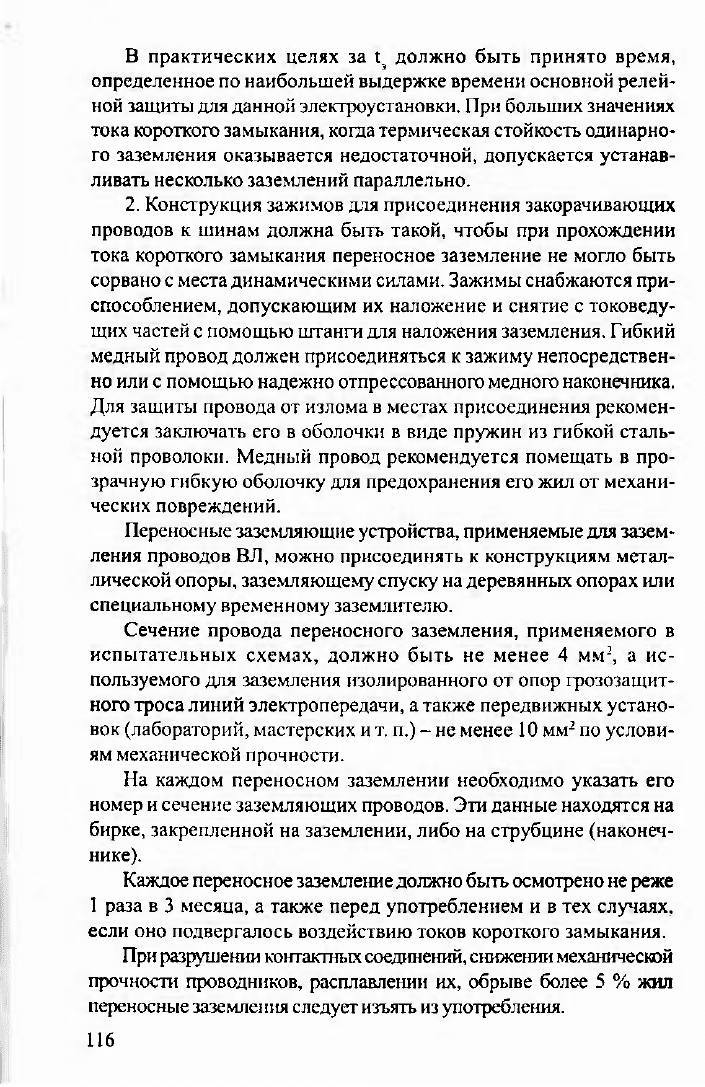

В практических целях за t

должно быть принято время,

определенное по наибольшей выдержке времени основной релей-

ной защиты для данной электроустановки. При больших значениях

тока короткого замыкания, когда термическая стойкость одинарно-

го заземления оказывается недостаточной, допускается устанав-

ливать несколько заземлений параллельно.

Конструкция зажимов для присоединения закорачивающих

проводов к шинам должна быть такой, чтобы при прохождении

тока короткого замыкания переносное заземление не могло быть

сорвано с места динамическими силами. Зажимы снабжаются при-

способлением, допускающим их наложение и снятие с токоведу-

щих частей с помощью штанги для наложения заземления. Гибкий

медный провод должен присоединяться к зажиму непосредствен-

но или с помощью надежно отпрессованного медного наконечника.

Для защиты провода от излома в местах присоединения рекомен-

дуется заключать его в оболочки в виде пружин из гибкой сталь-

ной проволоки. Медный провод рекомендуется помещать в про-

зрачную гибкую оболочку для предохранения его жил от механи-

ческих повреждений.

Переносные заземляющие устройства, применяемые для зазем-

ления проводов ВЛ, можно присоединять к конструкциям метал-

лической опоры, заземляющему спуску на деревянных опорах или

специальному временному заземлителю.

Сечение провода переносного заземления, применяемого в

испытательных схемах, должно быть не менее 4 мм

, а ис-

пользуемого для заземления изолированного от опор грозозащит-

ного троса линий электропередачи, а также передвижных устано-

вок (лабораторий, мастерских и т. п.) - не менее 10 мм

по услови-

ям механической прочности.

На каждом переносном заземлении необходимо указать его

номер и сечение заземляющих проводов. Эти данные находятся на

бирке, закрепленной на заземлении, либо на струбцине (наконеч-

нике).

Каждое переносное заземление должно быть осмотрено не реже

1 раза в 3 месяца, а также перед употреблением и в тех случаях,

если оно подвергалось воздействию токов короткого замыкания.

При разрушении контактных соединений, снижении механической

прочности проводников, расплавлении их, обрыве более 5 % жил

переносные заземления следует изъять из употребления.

116

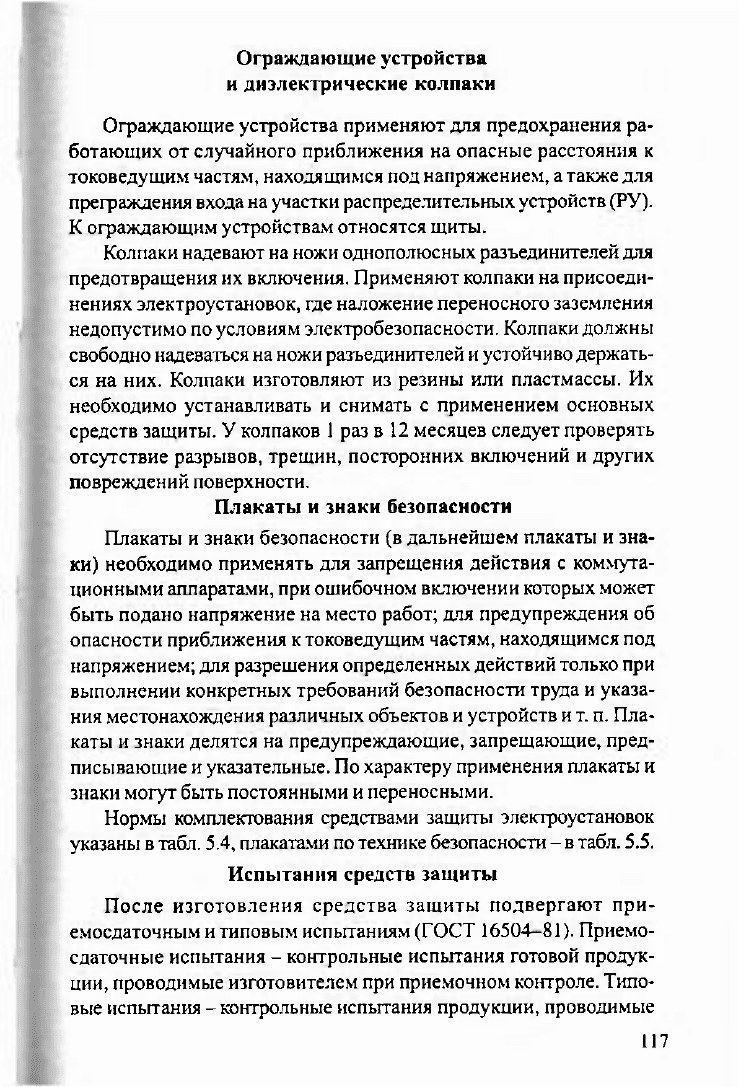

Ограждающие устройства

и диэлектрические колпаки

Ограждающие устройства применяют для предохранения ра-

ботающих от случайного приближения на опасные расстояния к

токоведущим частям, находящимся под напряжением, а также для

преграждения входа на участки распределительных устройств (РУ).

К ограждающим устройствам относятся щиты.

Колпаки надевают на ножи однополюсных разъединителей для

предотвращения их включения. Применяют колпаки на присоеди-

нениях электроустановок, где наложение переносного заземления

недопустимо по условиям электробезопасности. Колпаки должны

свободно надеваться на ножи разъединителей и устойчиво держать-

ся на них. Колпаки изготовляют из резины или пластмассы. Их

необходимо устанавливать и снимать с применением основных

средств защиты. У колпаков 1 раз в 12 месяцев следует проверять

отсутствие разрывов, трещин, посторонних включений и других

повреждений поверхности.

Плакаты и знаки безопасности

Плакаты и знаки безопасности (в дальнейшем плакаты и зна-

ки) необходимо применять для запрещения действия с коммута-

ционными аппаратами, при ошибочном включении которых может

быть подано напряжение на место работ; для предупреждения об

опасности приближения к токоведущим частям, находящимся под

напряжением; для разрешения определенных действий только при

выполнении конкретных требований безопасности труда и указа-

ния местонахождения различных объектов и устройств и т. п. Пла-

каты и знаки делятся на предупреждающие, запрещающие, пред-

писывающие и указательные. По характеру применения плакаты и

знаки могут быть постоянными и переносными.

Нормы комплектования средствами защиты электроустановок

указаны в табл. 5.4, плакатами по технике безопасности - в табл. 5.5.

Испытания средств защиты

После изготовления средства защиты подвергают при-

емосдаточным и типовым испытаниям (ГОСТ 16504-81). Приемо-

сдаточные испытания - контрольные испытания готовой продук-

ции, проводимые изготовителем при приемочном контроле. Типо-

вые испытания - контрольные испытания продукции, проводимые

117

после внесения изменений в конструкцию, рецептуру или техноло-

гию изготовления для оценки эффективности и целесообразности

внесенных изменений.

В эксплуатации средства защиты подвергают эксплуатационным

периодическим и внеочередным испытаниям.

Периодические испытания - контрольные испытания продукции,

проводимые периодически в объемах и в сроки, которые установ-

лены в соответствующей документации. Внеочередные испытания

проводят после ремонта, который может отразиться на основных

электрических и механических показателях средств защиты. Объем

внеочередных испытаний определяется в зависимости от характе-

ра неисправности и вида ремонта. Испытания после ремонта про-

водят по нормам приемо-сдаточных испытаний.

При всех видах испытаний проверяют механические и элект-

рические показатели средств защиты. Нормы и сроки механичес-

ких испытаний средств защиты указаны в табл. 5.6, электрических -

в табл. 5.7.

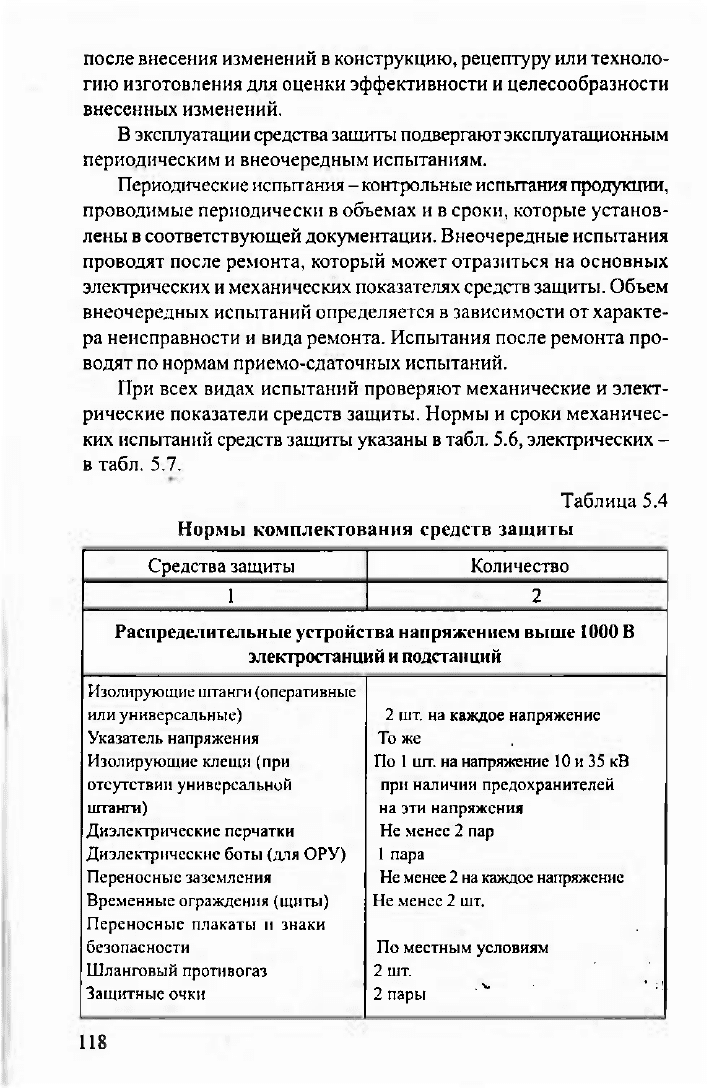

Таблица 5.4

Нормы комплектования средств защиты

Средства защиты Количество

Распределительные устройства напряжением выше

1000

электростанций и подстанций

Изолирующие штанги (оперативные

или универсальные) 2 шт. на каждое напряжение

Указатель напряжения

То же

Изолирующие клещи (при

По

шт. на напряжение 10 и 35 кВ

отсутствии универсальной при наличии предохранителей

штанги) на эти напряжения

Диэлектрические перчатки Не менее 2 пар

Диэлектрические боты (для ОРУ) 1 пара

Переносные заземления Не менее

на каждое напряжение

Временные ограждения (щиты) Не менее 2 шт.

Переносные плакаты и знаки

безопасности По местным условиям

Шланговый противогаз 2 шт.

Защитные очки

2 пары

118

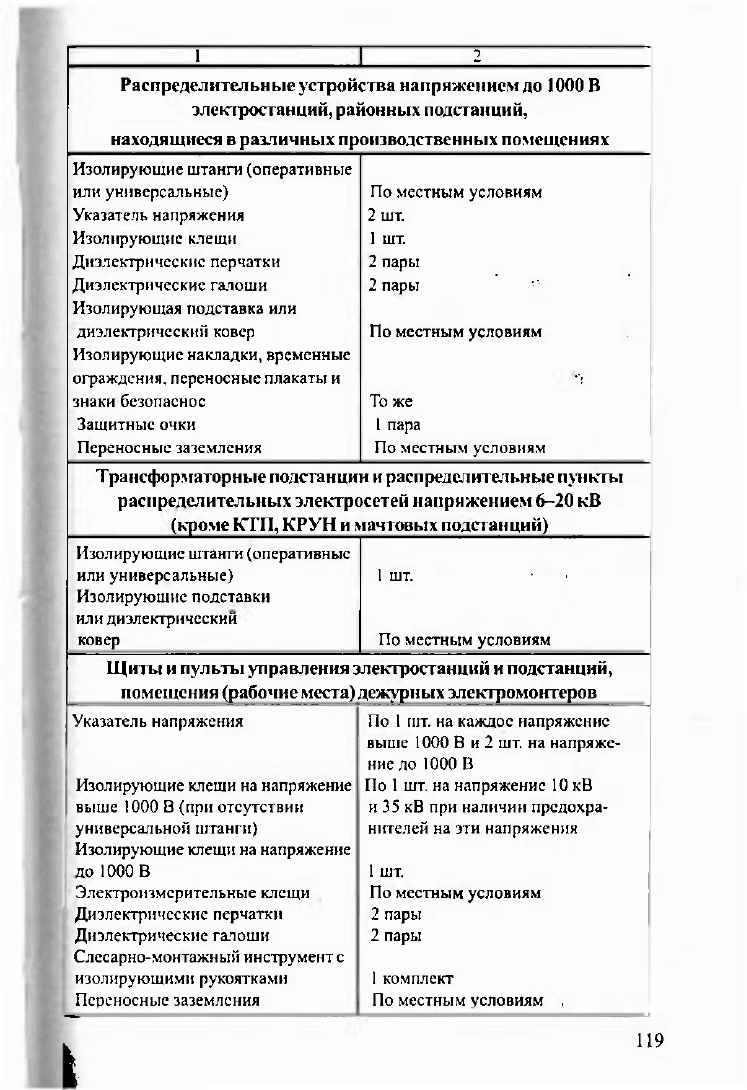

Распределительные устройства напряжением

до

1000 В

элеюростанций, районных подстанций,

находящиеся в различных производственных помещениях

Изолирующие штанги (оперативные

или универсальные) По местным условиям

Указатель напряжения 2 шт.

Изолирующие клещи 1 шт.

Диэлектрические перчатки 2 пары

Диэлектрические галоши 2 пары

Изолирующая подставка или

диэлектрический ковер

По местным условиям

Изолирующие накладки, временные

ограждения, переносные плакаты и

знаки безопасное

То же

Защитные очки

1 пара

Переносные заземления

По местным условиям

Трансформаторные подстанции

распределительные пункты

распределительных электросетей напряжением 6-20 кВ

(кроме КТП,

КРУН

мачтовых подстанций)

Изолирующие штанги (оперативные

или универсальные) 1 шт.

Изолирующие подставки

или диэлектрический

ковер По местным условиям

Щиты

пульты управления электростанций

подстанций,

помещения (рабочие места) дежурных электромонтеров

Указатель напряжения

Изолирующие клещи на напряжение

выше 1000 В (при отсутствии

универсальной штанги)

Изолирующие клеши на напряжение

до 1000 В

Электроизмерительные клеши

Диэлектрические перчатки

Диэлектрические галоши

Слесарно-монтажный инструмент с

изолирующими рукоятками

Переносные заземления

По 1 шт. на каждое напряжение

выше 1000 В и 2 шт. на напряже-

ние до 1000 В

По 1 шт. на напряжение 10 кВ

и 35 кВ при наличии предохра-

нителей на эти напряжения

шт.

По местным условиям

2 пары

1 комплект

По местным условиям

119

Изолирующие накладки и

диэлектрические ковры То же

Переносные плакаты и знаки

безопасности То же

Защитные каски

По

шт. на каждого работающего

Индивидуальные экранирующие

комплекты По местным условиям

Респираторы 2 шт.

Защитные очки 2 пары

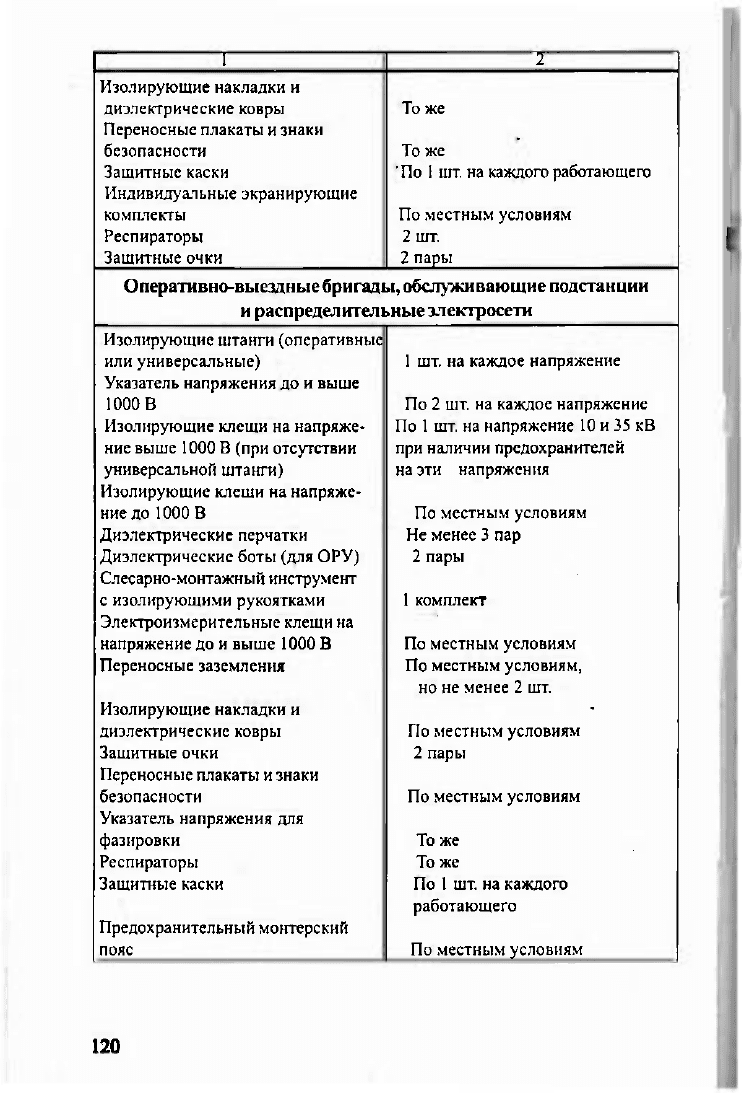

Оперативно-выездные бригады, обслуживающие подстанции

и распределительные электросети

Изолирующие штанги (оперативные

или универсальные) 1 шт. на каждое напряжение

Указатель напряжения до и выше

1000 В По 2 шт. на каждое напряжение

Изолирующие клещи на напряже-

По 1 шт. на напряжение 10 и 35 кВ

ние выше 1000 В (при отсутствии при наличии предохранителей

универсальной штанги) на эти напряжения

Изолирующие клеши на напряже-

ние до 1000 В По местным условиям

Диэлектрические перчатки

Не менее 3 пар

Диэлектрические боты (для ОРУ)

2 пары

Слесарно-монтажный инструмент

с изолирующими рукоятками 1 комплект

Электроизмерительные клещи на

напряжение до и выше 1000 В По местным условиям

Переносные заземления По местным условиям,

но не менее 2 шт.

Изолирующие накладки и

диэлектрические ковры По местным условиям

Защитные очки 2 пары

Переносные плакаты и знаки

безопасности По местным условиям

Указатель напряжения для

фазировки То же

Респираторы То же

Защитные каски По 1 шт. на каждого

работающего

Предохранительный монтерский

пояс По местным условиям

120

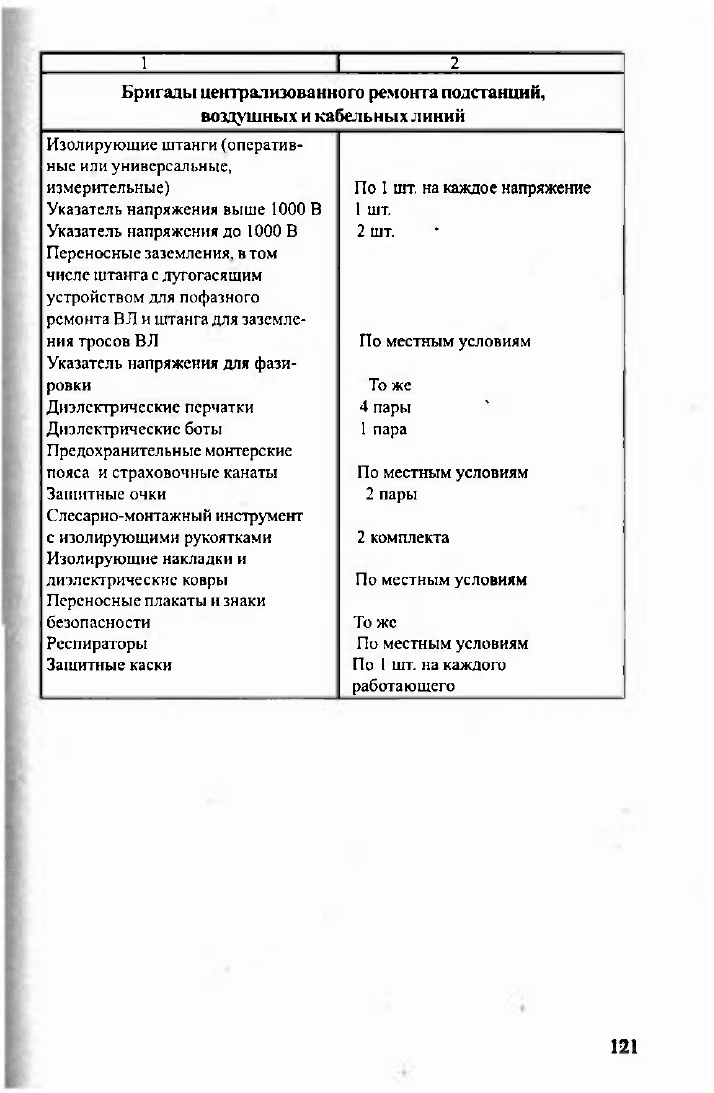

Бригады централизованного ремонта подстанций,

воздушных

кабельных линий

Изолирующие штанги (оператив-

ные или универсальные,

измерительные) По 1 шт. на каждое напряжение

Указатель напряжения выше 1000 В

шт.

Указатель напряжения до 1000 В 2 шт.

Переносные заземления,

том

числе штанга с дугогасящим

устройством для пофазного

ремонта ВЛ и штанга для заземле-

ния тросов ВЛ По местным условиям

Указатель напряжения для фази-

ровки То же

Диэлектрические перчатки 4 пары

Диэлектрические боты 1 пара

Предохранительные монтерские

пояса и страховочные канаты По местным условиям

Защитные очки 2 пары

Слесарно-монтажный инструмент

с изолирующими рукоятками 2 комплекта

Изолирующие накладки и

диэлектрические ковры По местным условиям

Переносные плакаты и знаки

безопасности То же

Респираторы По местным условиям

Защитные каски По 1 шт. на каждого

работающего

121

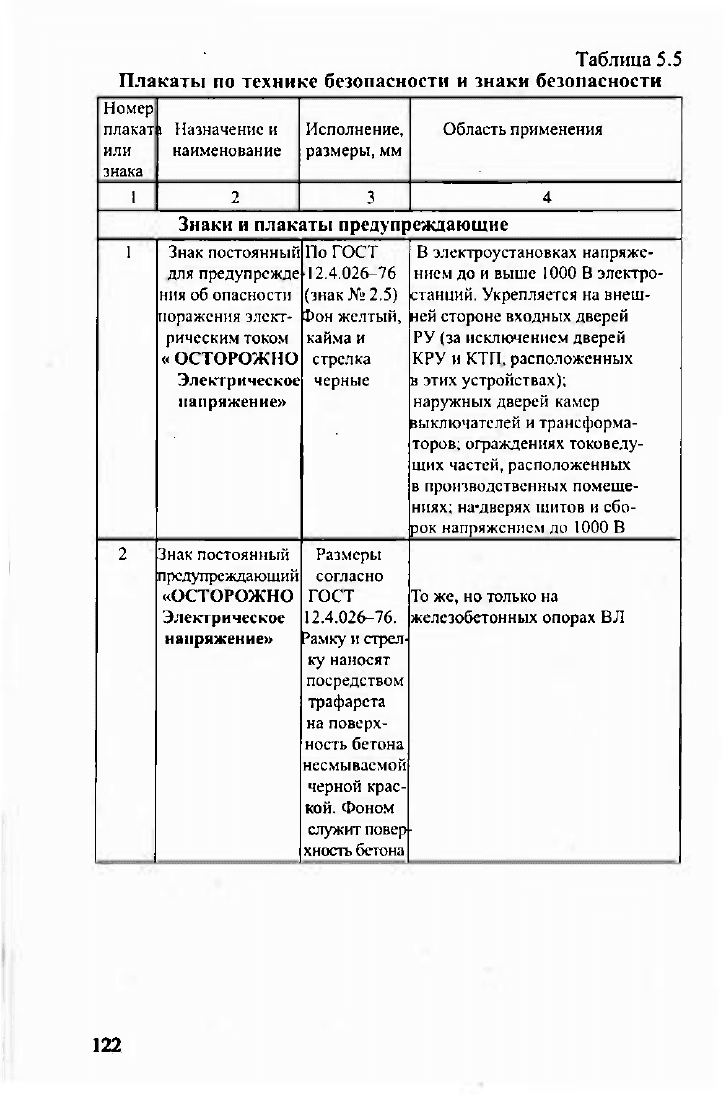

Таблица 5.5

Плакаты

по

технике

безопасности

знаки

безопасности

11омср

плакат

или

знака

i Назначение и

наименование

Исполнение,

размеры, мм

Область применения

1 2 3 4

Знаки

плакаты

предупреждающие

1 Знак постоянный

для предупрежде

ния об опасности

поражения элект-

рическим током

« ОСТОРОЖНО

Электрическое

напряжение»

По ГОСТ

12.4.026-76

(знак № 2.5)

Фон желтый,

кайма и

стрелка

черные

В электроустановках напряже-

нием до и выше

ООО

В электро-

станций. Укрепляется на внеш-

ней стороне входных дверей

РУ (за исключением дверей

КРУ и КТП, расположенных

в этих устройствах);

наружных дверей камер

выключателей и трансформа-

торов;

ограждениях токоведу-

щих частей, расположенных

в производственных помеще-

ниях; на-дверях щитов и сбо-

рок напряжением до 1000 В

Знак постоянный

предупреждающий

«ОСТОРОЖНО

Электрическое

напряжение»

Размеры

согласно

ГОСТ

12.4.026-76.

Рамку и стрел

ку наносят

посредством

трафарета

на поверх-

ность бетона

несмываемой

черной крас-

кой.

Фоном

стуж ит повер

хность бетона

То же, но только на

железобетонных опорах ВЛ

122

3 4

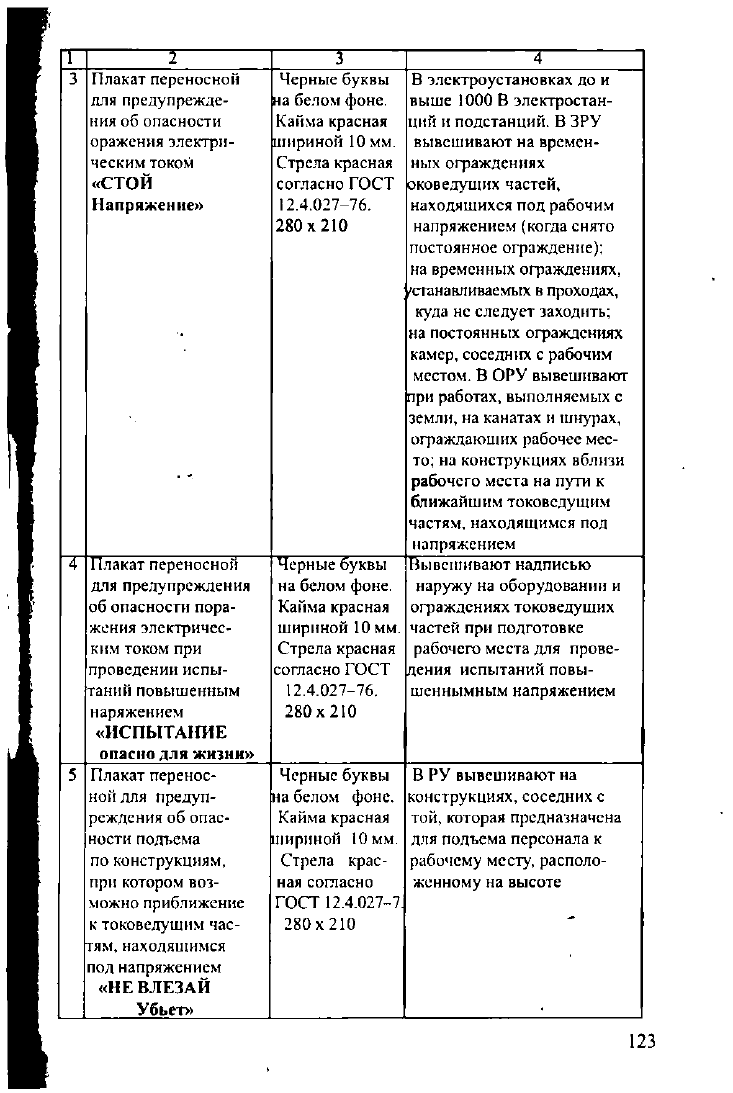

3 Плакат переносной

для предупрежде-

ния об опасности

оражения электри-

ческим током

«СТОЙ

Напряжение»

Черные буквы

на белом фоне.

Кайма красная

шириной 10 мм.

Стрела красная

согласно ГОСТ

12.4.027-76.

280x210

В электроустановках до и

выше 1000 В электростан-

ций и подстанций. В ЗРУ

вывешивают на времен-

ных ограждениях

оковедуших частей,

находящихся под рабочим

напряжением (когда снято

постоянное ограждение);

на временных ограждениях,

'станавливаемых в проходах,

куда не следует заходить;

на постоянных ограждениях

камер,

соседних с рабочим

местом. В ОРУ вывешивают

при работах, выполняемых с

земли, на канатах и шнурах,

ограждающих рабочее мес-

то;

на конструкциях вблизи

рабочего места на пути к

ближайшим токоведущим

частям, находящимся под

напряжением

4 Плакат переносной

для предупреждения

об опасности пора-

жения электричес-

ким током при

проведении испы-

таний повышенным

наряжением

«ИСПЫТАНИЕ

опасно для жизни»

Черные буквы

на белом фоне.

Кайма красная

шириной 10 мм.

Стрела красная

согласно ГОСТ

12.4.027-76.

280x210

Вывешивают надписью

наружу на оборудовании и

ограждениях токоведущих

частей при подготовке

рабочего места для прове-

дения испытаний повы-

шеннымным напряжением

5 Плакат перенос-

ной для предуп-

реждения об опас-

ности подъема

по конструкциям,

при котором воз-

можно приближение

к токоведущим час-

тям,

находящимся

под напряжением

«НЕ ВЛЕЗАЙ

Убьет»

Черные буквы

на белом фоне.

Кайма красная

шириной 10 мм.

Стрела крас-

ная согласно

ГОСТ 12.4.027-7.

280x210

В РУ вывешивают на

конструкциях,соседних с

той,

которая предназначена

для подъема персонала к

рабочему месту, располо-

женному на высоте

123
